PID675HC1E - Cuisinière BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de cuisinière	Induction
Nombre de foyers	4 foyers
Dimensions (L x P x H)	60 x 60 x 85 cm
Puissance totale	7,4 kW
Fonctionnalités	Boost, minuterie, détection de casserole
Matériau de la surface	Verre céramique
Nettoyage	Facile grâce à la surface lisse
Sécurité	Arrêt automatique, verrouillage du panneau de commande
Consommation énergétique	A++
Poids	40 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - PID675HC1E BOSCH

Comment allumer la cuisinière BOSCH PID675HC1E ?

Pour allumer la cuisinière, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Ensuite, sélectionnez la zone de cuisson souhaitée.

Que faire si la zone de cuisson ne chauffe pas ?

Vérifiez que la zone de cuisson est correctement sélectionnée et que la température est réglée. Assurez-vous également que la casserole utilisée est compatible avec les zones à induction.

Comment nettoyer la surface en vitrocéramique ?

Utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les éponges abrasive qui pourraient rayer la surface.

Comment régler la minuterie sur la cuisinière ?

Appuyez sur le bouton de la minuterie et utilisez les boutons +/- pour régler le temps souhaité. Appuyez à nouveau sur le bouton de la minuterie pour confirmer.

Que faire si l'affichage de la cuisinière montre un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes d'erreur indiquent un problème spécifique qui peut nécessiter une intervention technique.

Est-il normal que la cuisinière émette un bruit pendant le fonctionnement ?

Oui, un léger bruit peut être normal, notamment des sons de ventilation ou des bourdonnements liés à l'induction. Si le bruit est excessif, vérifiez la casserole et le réglage.

Comment désactiver la sécurité enfant sur la cuisinière ?

Pour désactiver la sécurité enfant, maintenez enfoncé le bouton de sécurité enfant pendant quelques secondes jusqu'à ce que l'indicateur s'éteigne.

Quelle est la puissance maximale de la cuisinière BOSCH PID675HC1E ?

La puissance maximale de la cuisinière est de 7 400 W, répartie sur plusieurs zones de cuisson.

Comment régler la température de cuisson sur la cuisinière ?

Utilisez les boutons de réglage de température situés sur le panneau de contrôle pour sélectionner la température désirée pour chaque zone de cuisson.

Comment savoir si la zone de cuisson est encore chaude ?

La cuisinière est équipée d'un indicateur de chaleur résiduelle qui s'allume lorsque la zone de cuisson est chaude. Ne touchez pas la surface tant que l'indicateur est allumé.

MODE D'EMPLOI PID675HC1E BOSCH

220-240V/380-415V 2N~ 220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + + L1 L2 N 220 - 240 V LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN RN

15

220-240V/380-415V 2N~ GN/YE BU BN GY BK GN/YE 220 - 240 V L1 L2 N + - GN/YE 220-240V 1N~ GN/YE BU BN GY BK GN/YE L 220 - 240 V N

16

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 11

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  → Fig. 5

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 7 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 8 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } \boxed {1 0} \ - B N: m a r r o n \ - B U: b l e u \ - \text { GN / YE : jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 1 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 2 $$

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.
• En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.

$$ \rightarrow \text { Fig. } 1 3 $$

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text { Fig. } 1 4 $$

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

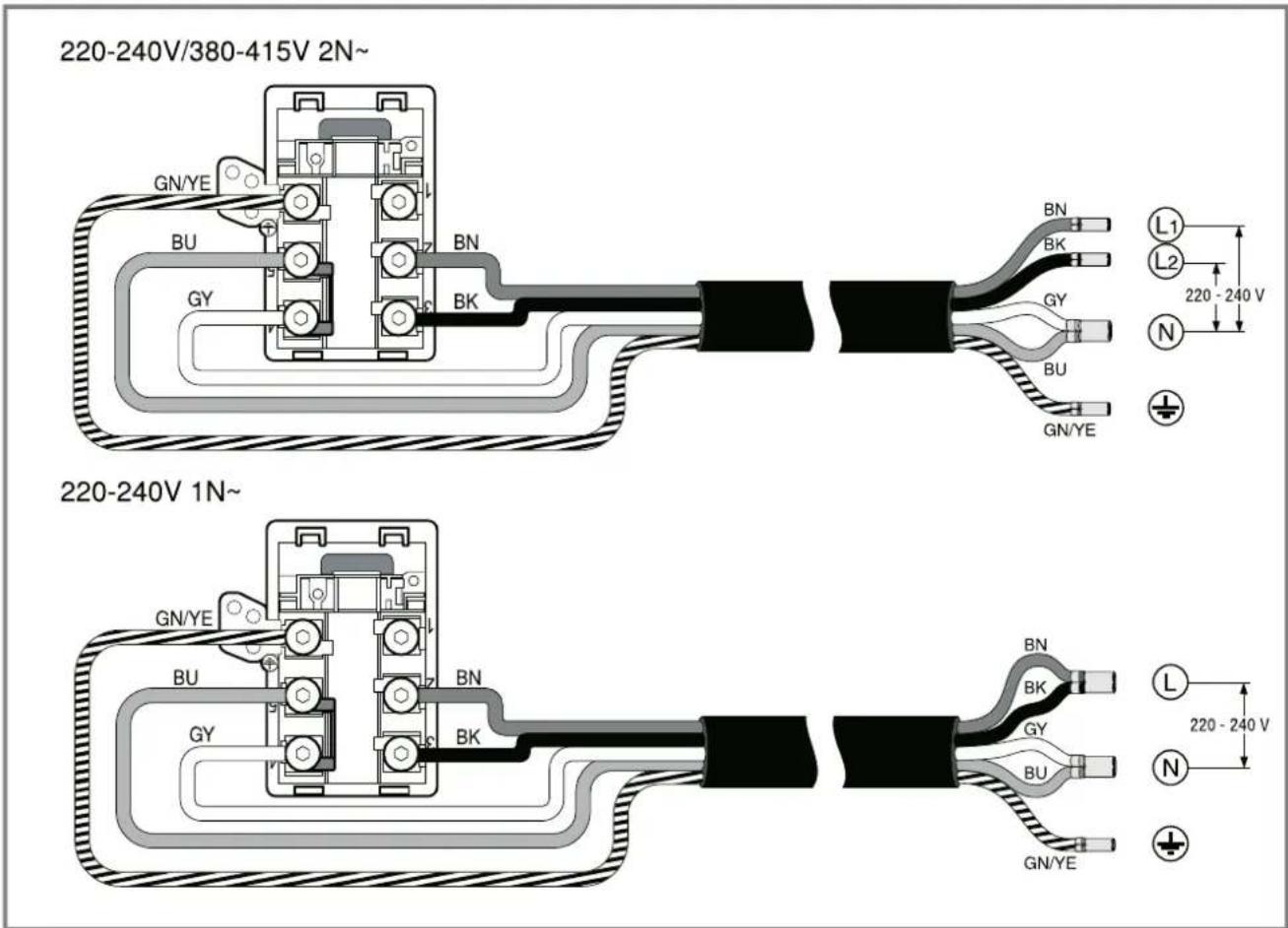

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \begin{array}{l} \rightarrow \text { Fig. } \mathbf {1 5}, \rightarrow \text { Fig. } \mathbf {1 6} \ - \mathrm{BN}: \text { marron } \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuelle-

ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil L400 E0513 parafé cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 17

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

- Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par le bas.
