TI-IG290 - Injecteur PoE TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE++ industriel 2,5G 90W à 2 ports
Marque	TRENDnet
Modèle	TI-IG290
Dimensions (L x l x H)	103 × 81 × 30 mm
Poids	170 g
Alimentation	52-56 V CC, 188 W max (alimentation vendue séparément, modèle TI-S24048)
Capacité PoE totale	180 W (90 W par port)
Normes PoE	IEEE 802.3af (15,4 W), 802.3at (30 W), 802.3bt (90 W)
Ports	2 ports 2,5G (entrée) + 2 ports PoE++ 2,5G (sortie)
Débit	2,5 Gbps
Distance PoE maximale	100 mètres
Conception	Sans ventilateur, boîtier métallique IP30
Température de fonctionnement	-40°C à 75°C
Humidité de fonctionnement	Max 90% sans condensation
Fixation	Rail DIN et murale (fournies)
Sécurité	Protection surtension, point de mise à la terre, ESD 6 kV/8 kV
Conformité	CE, FCC, NDAA/TAA (États-Unis et Canada)
Garantie	3 ans
Contenu de l'emballage	TI-IG290, guide d'installation rapide, bornier détachable, supports de fixation rail DIN

FOIRE AUX QUESTIONS - TI-IG290 TRENDNET

Qu'est-ce qu'un injecteur PoE et à quoi sert le TI-IG290 ?

Un injecteur PoE permet d'ajouter l'alimentation électrique à un câble Ethernet pour alimenter des périphériques comme des caméras IP, points d'accès, etc. Le TI-IG290 est un injecteur PoE++ industriel 2,5G à 2 ports qui fournit jusqu'à 90W par port sur une distance de 100 mètres.

Quels périphériques sont compatibles avec le TI-IG290 ?

Il est compatible avec tous les périphériques PoE (IEEE 802.3af/at/bt), y compris les caméras, points d'accès, téléphones VoIP, etc. Il peut alimenter des dispositifs nécessitant jusqu'à 90W.

Quelle alimentation électrique est nécessaire pour le TI-IG290 ?

L'injecteur nécessite une alimentation CC de 52-56V avec une capacité de 188W. Le modèle recommandé est le TRENDnet TI-S24048, vendu séparément. L'alimentation n'est pas incluse.

Peut-on utiliser le TI-IG290 en extérieur ?

L'appareil a un boîtier IP30 et une plage de température de -40°C à 75°C, mais il n'est pas étanche à l'eau. Pour une utilisation en extérieur, il doit être installé dans un boîtier adapté ou un environnement abrité.

Comment installer le TI-IG290 sur un rail DIN ?

Utilisez les supports de fixation rail DIN fournis. Fixez les supports à l'arrière de l'appareil, puis enclenchez-le sur le rail DIN. Une fixation murale est également possible avec les vis et chevilles appropriées.

Que signifient les voyants LED sur le TI-IG290 ?

Les LED indiquent l'état de l'alimentation et des connexions PoE. Généralement, une LED allumée signifie que l'alimentation est présente et que le port PoE est actif. Consultez le guide d'installation rapide pour plus de détails.

Quelle est la longueur maximale du câble Ethernet ?

La distance maximale entre l'injecteur et le périphérique PoE est de 100 mètres (328 pieds) avec un câble Ethernet catégorie 5e ou supérieur.

Puis-je utiliser plusieurs injecteurs TI-IG290 ensemble ?

Oui, chaque injecteur fonctionne indépendamment. Vous pouvez en utiliser plusieurs pour alimenter plusieurs dispositifs PoE, mais chaque injecteur a besoin de sa propre alimentation.

Quelle est la garantie du TI-IG290 ?

TRENDnet offre une garantie de 3 ans à compter de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Où puis-je trouver la notice complète du TI-IG290 ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com en format PDF. Vous pouvez également la consulter directement sur la page produit.

MODE D'EMPLOI TI-IG290 TRENDNET

Injecteur PoE++ 2,5G 90W à 2 ports

TI-IG290 (v2.0R)

• 2 ports PoE++ 2,5G (sorties des données + PoE)
• 2 ports 2,5G (entrée des données)
- Alimentation PoE totale de 180W
- Compatible avec les dispositifs PoE (15,4W), PoE+ (30W) et PoE++ (95W)
- Utilise les normes PoE IEEE 802.3af, IEEE 802.3at et IEEE 802.3bt du secteur pour une meilleure interopérabilité des dispositifs
- Mettez en réseau un dispositif PoE situé à 100 mètres (328 pieds)

• La conception sans ventilateur élimine le bruit de fonctionnement et réduit la consommation d'énergie.
• Températures de fonctionnement extrêmes, de -40 à 75 °C (de -40 à 167 °F)
• Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  • Fixations rail DIN et murales fournies
• Alimentation électrique vendue séparément (modèle TI-S24048)
• Conformité NDAA / TAA (États-Unis et Canada uniquement)

L'injecteur PoE++ 2,5G industriel 90W à 2 ports de TRENDnet, modèle TI-IG290, permet aux utilisateurs d'ajouter une alimentation PoE++ à un switch 2,5G non PoE. Connectez l'injecteur PoE++ 2,5G industriel à 2 ports à un switch 2,5G non-PoE et installez des câbles Ethernet de 100 mètres (328 pieds) pour mettre en réseau deux dispositifs PoE ou PoE++. Cet injecteur PoE++ industriel multiport 2.5G fournit une alimentation de 90W à deux dispositifs PoE avec une alimentation PoE totale de 180W. La conception sans ventilateur élimine le bruit de fonctionnement et réduit la consommation d'énergie superflue. L'injecteur PoE++ 2,5G dispose d'un boîtier métallique de classe IP30, conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40° - 70° C (-40° - 158° F) dans les environnements industriels difficiles.

90 Watt

PoE à 2 ports

Cet injecteur PoE++ 2,5G multiport fournit une alimentation électrique de 90W à deux dispositifs PoE grâce à une alimentation totale de 180W.

Ports 2,5G

Comprend deux ports 2.5G à haut débit (entrée de données) et deux ports 2.5G PoE++ à haut débit (sortie de données + PoE).

IP30

Conception industrielle

Boîtier métallique de classe IP30, résistant à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40^-70^ C ( -40^-158^ F).

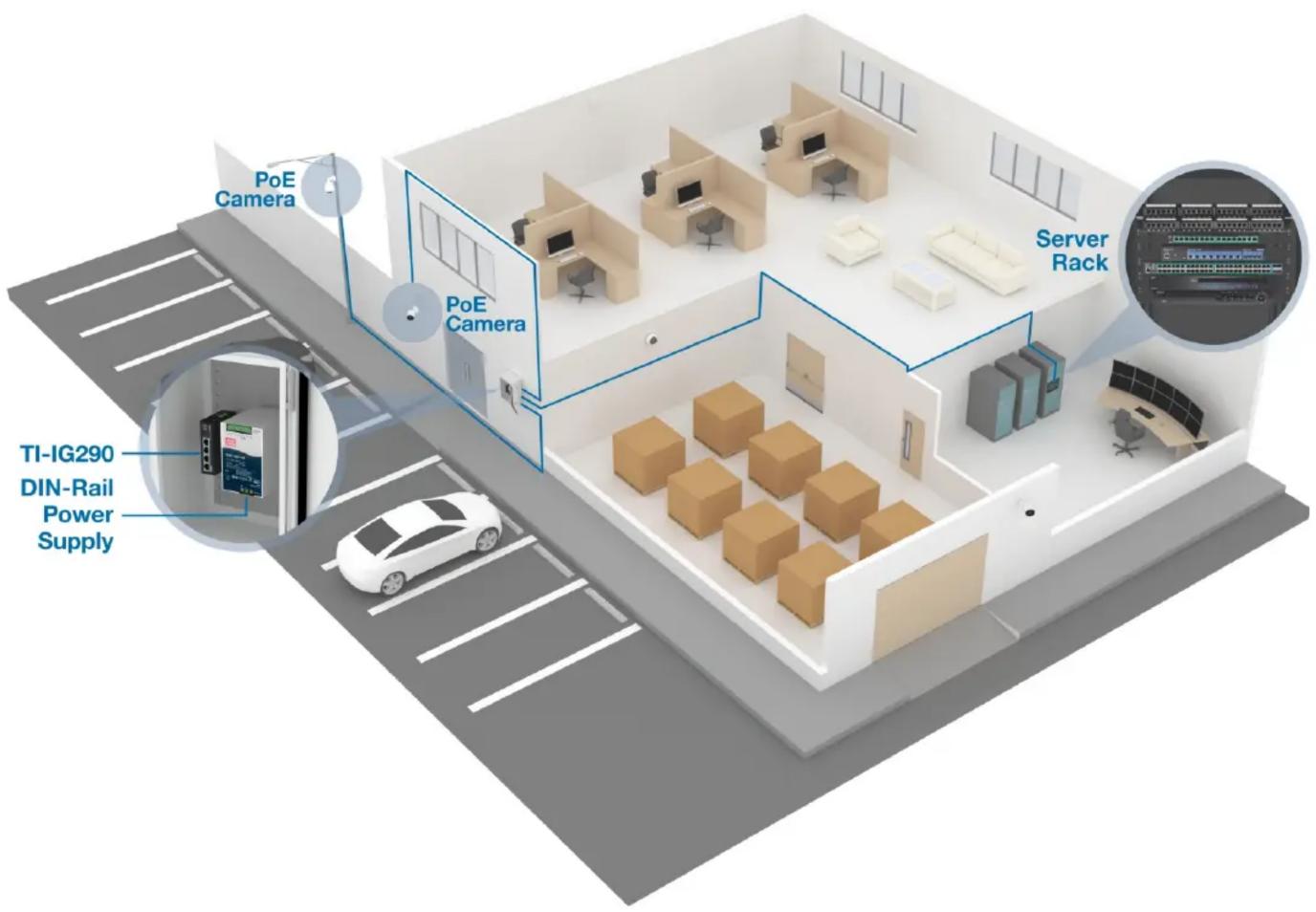

SOLUTION RÉSEAUX

PoE Camera PoE Camera Server Rack TI-IG290 DIN-Rail Power Supply

CARACTÉRISTIQUES

PoE++ à 2 ports

L'injecteur PoE+ 802.3bt industriel à 2 ports fournit 90 W d'alimentation à deux dispositifs PoE (IEEE 802.3af), PoE+ (IEEE 802.3at) ou PoE++ (IEEE802.3bt).

Conception industrielle

Equipé d'un boîtier métallique de classe IP30, conçu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de température de -40^-70^ C ( -40^-158^ F) pour les environnements industriels.

Ports 2,5G

2 port 2,5G (entrée de données) et 2 port PoE++ 2,5G (sortie de données + PoE).

Distance PoE

Fournit deux connexions réseau PoE à 100m (328 pieds) de l'adaptateur PoE++ 802.bt industriel à 2 ports.

Voyants LED

Les LEDs indiquent l'état de la connexion PoE et de l'alimentation

Résistance aux chocs et aux vibrations

Conforme à la norme de résistance aux chocs (EN 60068-2-27), aux chutes libres (EN 60068-2-32) et aux vibrations (EN 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Conception sans ventilateur

La conception sans ventilateur de l'injecteur PoE++ 2,5G à 2 ports élimine le bruit de fonctionnement et réduit la consommation d'énergie superflue.

SPÉCIFICATIONS

Normes

• IEEE 802.3
- IEEE 802.3u
- IEEE 802.3ab
- IEEE 802.3af
- IEEE 802.3at
- IEEE 802.3bt
- IEEE 802.3bz

Interface du périphérique

• 2 ports 2.5G BASE-T
  • 2 ports PoE++ 2,5G BASE-T
  • Bornier détachable à 4 broches
• Voyants LED
• Fixation rail DIN
• Fixation murale
• Point de mise à la terre

Débit de transfert des données

• Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex)
• Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex)
• Ethernet Gigabit: 2000 Mb/s (full duplex)
  • 2,5 Gigabits: 5000Mb/s (full-duplex)

Fonctions spéciales

• Ports PoE 4 paires 90W
• Débit de 2,5Gb/s
• Composants renforcés conçus pour des températures extrêmes
• Entrées d'alimentation redondantes
• Autonégociation

Alimentation

• Entrée: 52 - 56 V DC
• Alimentation électrique compatible: TI-S24048 (vendu séparément)
  • Consommation max.: 188W

PoE

• Capacité PoE: 180W
• Les broches 3-6 servent à l'alimentation positive et les broches 1-2 à l'alimentation négative (mode A)
• Broches 4, 5 pour l'alimentation positive (+) et broches 7, 8 pour l'alimentation négative (-)

Bornier

• Entrée de courant redondante, 4 broches
  • Section: 0,34 mm^ 2 à 2,5 mm^ 2
  • Fils massifs (AWG): 12-24/14-22
  • Fils torsadés (AWG): 12-24/14-22
  • Couple: 5 lb. – In / 0,5 Nm / 0,56 Nm
• Longueur de câble à dénuder: 7 – 8mm

MTBF

• 716 685 heures

Boîtier

• Boîtier métallique IP30
• Fixation rail DIN
• Fixation murale
• Point de mise à la terre
  • Protection ESD: contact 6KV, air 8KV
• Protection contre les surcharges: 2 KV

Température de fonctionnement

- 40^ - 75^ (-40 - 167° F)

Humidité en fonctionnement

• Max. 90% pas de condensation

Dimensions (L x l x H)

- 103 × 81 × 30 ~mm (4 x 3,2 x 1,2 pouce)

Poids

- 170 g (6 once)

Certifications

• CE
• FCC
- IEC EN60950-1
• Résistance aux chocs (IEC 60068-2-27)
• Résistance aux chutes (IEC 60068-2-32)
• Résistance aux vibrations (IEC 60068-2-6)

Garantie

• 3 ans

Contenu de l'emballage

• TI-IG290
- Guide d'installation rapide
- Bornier détachable
• Supports de fixation rail DIN
