Type de produit	Injecteur PoE+ industriel
Marque	TRENDnet
Modèle	TI-IG215 (TIIG215)
Normes PoE	IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
Puissance PoE	30 W par port
Ports	1 port 2,5G (entrée données), 1 port PoE+ 2,5G (sortie données + PoE)
Distance PoE max	100 m (328 pieds)
Alimentation d'entrée	48 - 57 V DC, via bornier détachable
Consommation maximale	4,3 W à 57 V (sans périphérique connecté)
Température de fonctionnement	-40 °C à 75 °C (-40 °F à 167 °F)
Indice de protection	IP50
Matériau du boîtier	Métal
Ventilation	Sans ventilateur
Montage	Rail DIN ou mural
Point de mise à la terre	Oui
Protection contre les surtensions	ESD contact 6000V, air 8000V ; RJ45 6000V
Résistance aux chocs et vibrations	Conforme IEC 60068-2-27, 60068-2-32, 60068-2-6
MTBF	7 680 000 heures à 25 °C
Dimensions (approx.)	105 x 85 x 30 mm (estimation)
Poids (approx.)	300 g (estimation)
Contenu de l'emballage	Injecteur, bornier détachable, kit de fixation rail DIN et murale

FOIRE AUX QUESTIONS - TIIG215 TRENDNET

Qu'est-ce qu'un injecteur PoE et à quoi sert le TRENDnet TI-IG215 ?

Un injecteur PoE ajoute l'alimentation électrique via un câble Ethernet. Le TI-IG215 permet d'alimenter un périphérique PoE (comme une caméra ou un point d'accès) jusqu'à 30 W, même si votre switch n'est pas PoE. Il supporte les normes IEEE 802.3af (PoE) et 802.3at (PoE+).

Comment connecter l'injecteur TI-IG215 ?

Branchez le port 2,5G (entrée) à un switch non-PoE avec un câble Ethernet. Reliez le port PoE+ 2,5G (sortie) au périphérique à alimenter. Connectez l'alimentation 48-57 V DC au bornier détachable. Les voyants LED confirment l'alimentation et la connexion PoE.

Quelle est la puissance maximale fournie par le TI-IG215 ?

Il fournit jusqu'à 30 W sur le port PoE+, compatible avec les appareils PoE (15,4 W) et PoE+ (30 W). L'alimentation PoE totale est de 130 W (vraisemblablement pour une installation avec plusieurs injecteurs, mais ici un seul port).

Quelle est la distance maximale de câblage ?

La distance maximale entre l'injecteur et le périphérique PoE est de 100 mètres (328 pieds) avec un câble Ethernet standard.

Quelles sont les conditions d'environnement requises ?

Le TI-IG215 fonctionne de -40 °C à 75 °C (-40 °F à 167 °F) et supporte une humidité jusqu'à 95 % sans condensation. Son boîtier IP50 le protège contre la poussière.

L'injecteur peut-il être monté sur rail DIN ou au mur ?

Oui, il est livré avec un kit de fixation pour rail DIN et montage mural. Le boîtier métallique robuste permet une installation dans des environnements industriels.

Quels sont les voyants LED et que signifient-ils ?

Les voyants LED indiquent l'alimentation (sous tension) et la connexion PoE (actif). Consultez la notice pour le détail précis. En général, un voyant vert fixe indique que l'appareil fonctionne.

L'injecteur nécessite-t-il un entretien particulier ?

Aucun entretien régulier n'est nécessaire. Nettoyez le boîtier avec un chiffon sec si nécessaire. Évitez l'humidité et les températures extrêmes. L'appareil est conçu pour fonctionner sans ventilateur, donc sans pièces mobiles.

Puis-je utiliser une autre alimentation que le modèle TI-S15052 ?

L'alimentation recommandée est le TI-S15052 (vendu séparément) fournissant 48-57 V DC. Vous pouvez utiliser une autre source DC dans cette plage de tension, avec puissance suffisante (min. 30 W). Respectez la polarité du bornier.

Que faire si l'injecteur ne fonctionne pas ?

Vérifiez l'alimentation (48-57 V DC) et le câblage. Assurez-vous que le périphérique connecté est compatible PoE ou PoE+. Testez avec un autre câble Ethernet. Consultez la notice pour les voyants LED. Si le problème persiste, contactez le support TRENDnet.

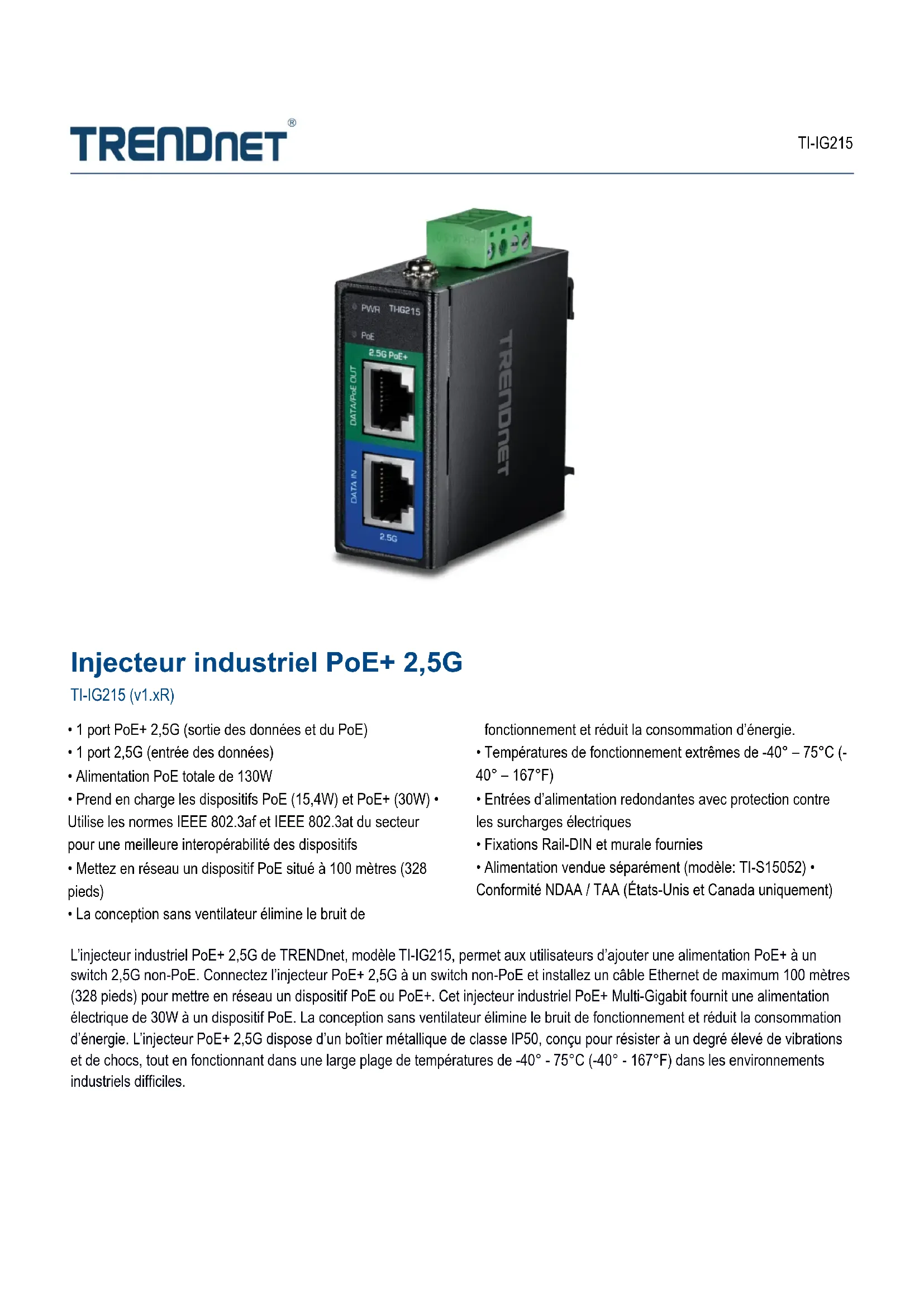

MODE D'EMPLOI TIIG215 TRENDNET

Injecteur industriel PoE+ 2,5G

TI-IG215 (v1.xR)

• 1 port PoE+ 2,5G (sortie des données et du PoE)
• 1 port 2,5G (entree des données)
• Alimentation PoE totale de 130W
• Prend en charge les dispositifs PoE (15,4W) et PoE+ (30W) • Utilise les normes IEEE 802.3af et IEEE 802.3at du secteur pour une：¹meilleure interopérabilité des dispositifs
• Mettez en réseau un dispositif PoE situé à 100 mètres (328 pieds)
• La conception sans ventilateur élimine le bruit de

fonctionnement et réduit la consommation d'énergie.

• Températures de fonctionnement extrêmes de -40^ - 75^ (- 40^ - 167^ )
• Entrées d'alimentation redondantes avec protection contre les surcharges électriques
  Fixations Rail-DIN et murale fournies
• Alimentation vendue séparation (modèle: TI-S15052) • Conformité NDAA / TAA (États-Unis et Canada uniquement)

L'injecteur industriel PoE+ 2,5G de TRENDnet, modèle TI-IG215, permet aux utilisateurs d'ajouter une alimentation PoE+ à un switch 2,5G non-PoE. Connectez l'injecteur PoE+ 2,5G à un switch non-PoE et installez un cable Ethernet de maximum 100 mètres (328 pieds) pourmetre en réseau un dispositif PoE ou PoE+. Cet injecteur industriel PoE+ Multi-Gigabit fournit une alimentation électrique de 30W à un dispositif PoE. La conception sans ventilateur élimine le bruit de fonctionnement et réduit la consommation d'énergie. L'injecteur PoE+ 2,5G dispose d'un boîtier métallique de classe IP50, Concu pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de températures de -40° - 75°C (-40° - 167°F) dans les environnements industriels difficiles.

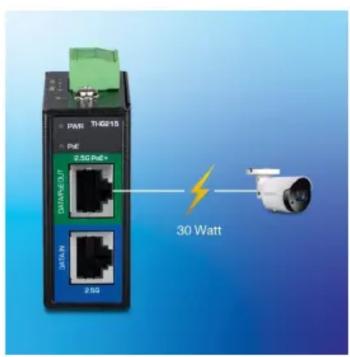

PoE+

Cet injecteur PoE+ Multi-Gigabit fournit une alimentation électrique de 30W à un dispositif PoE.

Ports 2,5G

Dispose d'un port 2,5G à haut débit (entree des données) et d'un port PoE+ 2,5G à haut débit (sortie des données et du PoE).

Conception industrielle

Boitier métallique de classelP50, résistant à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de températures de - 40^ - 75^ (-40^ - 167^)

CHARACTERISTIQUES

PoE+

Cet injecteur industriel PoE 802.3at fournit 30 W d'alimentation aux dispositifs PoE (IEEE 802.3af) ou PoE+ (IEEE 802.3at).

Conception industrielle

Equipé d'un boitier métallique de classeIP50, grâce pour résister à un degré élevé de vibrations et de chocs, tout en fonctionnant dans une large plage de températures de -40^ - 75^ (-40^ - 167^) pour les environnements industriels.

Ports 2,5G

1 port 2,5G (entree de données) et 1 port PoE++ 2,5G (sortie de données et du PoE).

Distance PoE

Fournit une connexion réseau PoE à 100m (328 pieds) de l'adaptateur industriel Multi-Gigabit PoE+ 802.3at

Voyants LED

Les voyants LED de l'injecteur PoE industriel confirment l'alimentation et la connexion PoE

RESISTANT AUX CHOCS ET AUX VIBRATIONS

Conformé à la norme de résistance aux chocs (IEC 60068-2-27), aux chutes libres (IEC 60068-2-32) et aux vibrations (IEC 60068-2-6)

Point de mise à la terre

Le point de mise à la terre protège le matériel des surtensions électriques externes

Conception sans ventilateur

La conception sans ventilateur de l'injecteur élimine le bruit de fonctionnement et réduit la consommation d'énergie.

Housing Design

Boitier métallique compact et robuste pour une plus grande souplesse d'installation

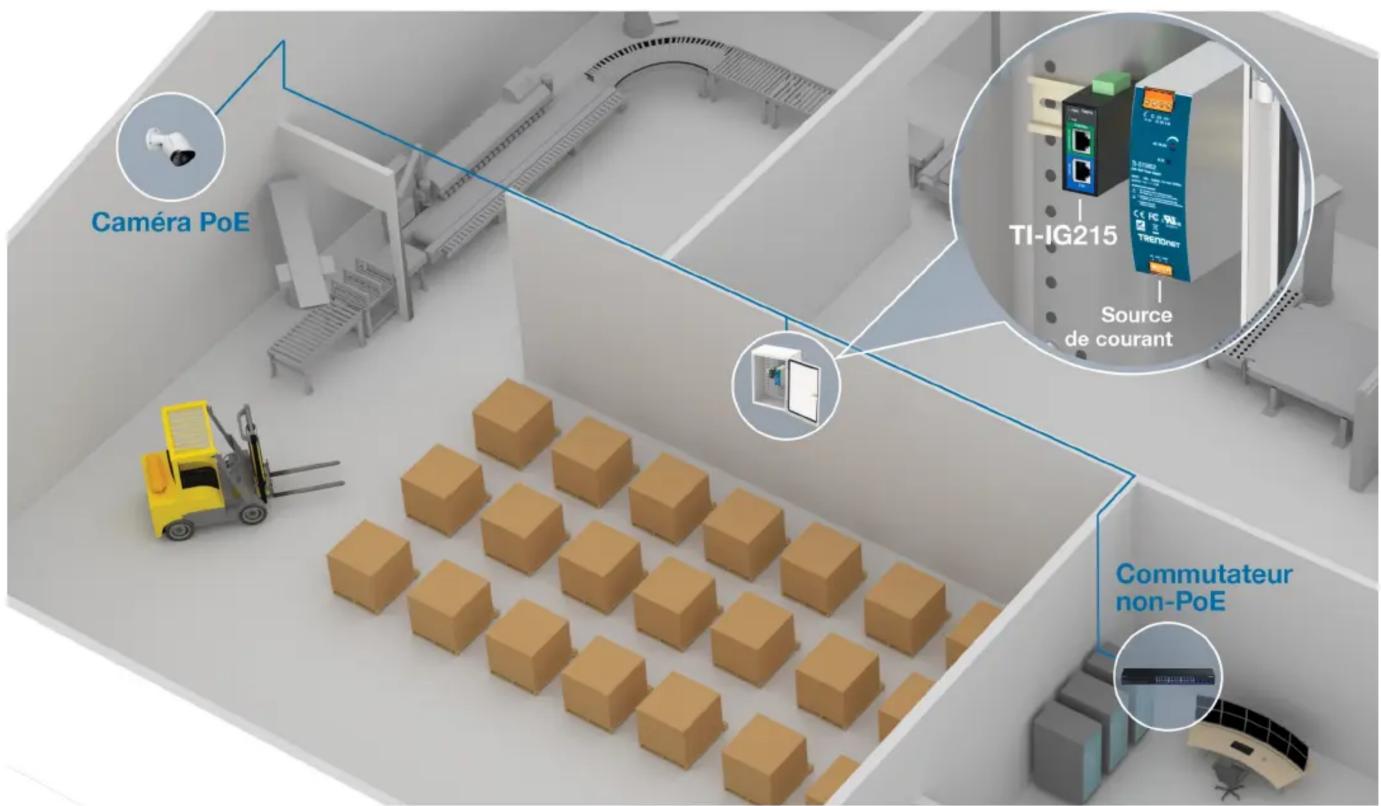

SOLUTION RÉSEaux

SPÉCIFICATIONS

Normes

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bz

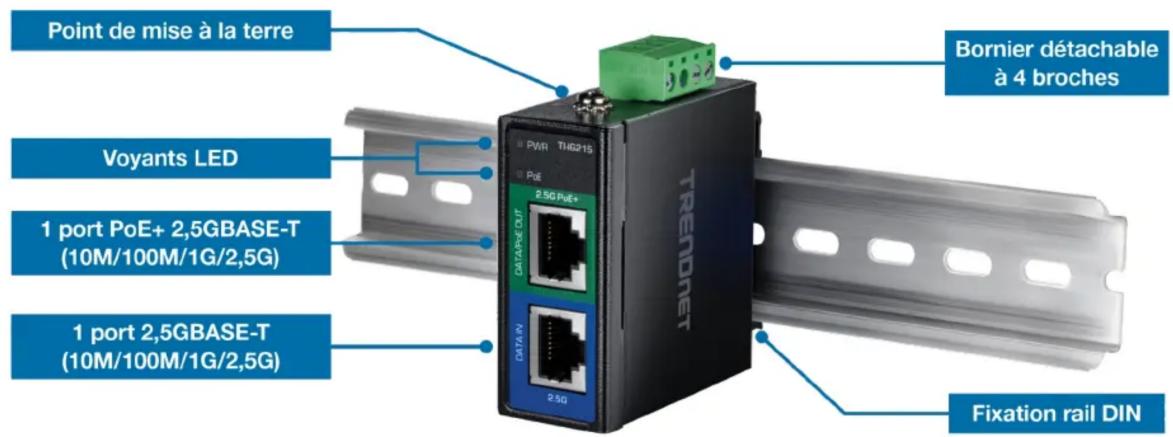

Interface du périphérique

• 1 port 2,5GBASE-T (10M/100M/1G/2,5G) · 1 port PoE+ 2,5GBASE-T (10M/100M/1G/2,5G)
• Bornier détachable à 4 broches
  Voyants LED

Alimentation

• Entre: 48 - 57 V DC
• Alimentation électric compatible: TI-S15052 (vendu séparation)
• Consommation max.: 4,3W à 57V (sans périphérique alimenté connecté)

PoE

• Alimentation PoE: 28 - 30W
  Broches 1, 2, 3 et 6 pour l'alimentation (mode A)

Bornes

• Entrée de courant redondante, 4 broches
  Section: 0,34mm^2 a 2,5mm^2
• Fils massifs (AWG): 12-24/14-22
• Fils torsadés (AWG): 12-24/14-22

Couple: 5 lb. - In / 0,5 Nm / 0,56 Nm

Longueur de cable à dénuder: 7-8 mm

MTBF

7680000 heures à 25^

Boitier

• Boitier métallique IP50
  Fixation rail DIN
  Fixation murale
• Point de mise à la terre
  Protection ESD: contact 6000V, air 8000V
  Protection contre les surtensions RJ45 de 6000V

Température de fonctionnement

• 40^ - 75^ (-40^ - 167^)

Humidité en fonctionnement

Max. 95% sans condensation

Contenu de l'emballage

TI-IG215
- Bornier détachable
Kit de fixations rail DIN et murale

Toutes les refences au début ne sont données qu'a titre de comparaison. Les specifications, laaille et la forme du produit sont sujettes à modification sans avis préalable, et l'apparce reelle du produit peut différer de cette illustrée ici.
