Type de produit	Imprimante laser monochrome
Marque	Pantum
Modèle	BP2300W
Dimensions (L × P × H)	337 mm × 220 mm × 179 mm
Poids (sans emballage, avec cartouche)	4,8 kg
Alimentation électrique	AC 100-127 V / 220-240 V, 50/60 Hz
Consommation électrique (veille)	≤ 45 W
Consommation électrique (veille réseau Wi-Fi)	≤ 3 W
Consommation électrique (éteint)	≤ 0,5 W
Vitesse d'impression (A4)	22 pages par minute
Temps de première page	Moins de 7,8 secondes
Langage d'impression	GDI
Capacité du bac d'alimentation	150 feuilles (80 g/m²)
Types de supports acceptés	Papier ordinaire, fin, épais, transparent, cartonné, étiquettes, enveloppes
Formats de papier	A4, A5, A6, JIS B5, ISO B5, B6, Letter, Legal, Executive, Folio, Oficio, Statement, Carte postale japonaise, Enveloppes (Monarch, DL, C5, C6, N°10), ZL, Big 16k, Big 32k, 16k, 32k, Yougata4, Postcard, Younaga3, Nagagata3, Yougata2, personnalisé
Grammage du papier	60 à 163 g/m²
Impression recto verso	Manuelle
Interfaces	Hi-Speed USB 2.0, 10/100Base-TX Ethernet, Wi-Fi 802.11b/g/n (2,4 GHz et 5 GHz)
Bruit (impression)	≤ 52 dB(A)
Bruit (veille)	≤ 30 dB(A)
Température de fonctionnement	10 à 35 °C
Humidité de fonctionnement	20 % à 80 % HR
Cartouche de toner	Cartouche laser Pantum d'origine (remplacement facile)
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux ; nettoyage intérieur avec chiffon sec non pelucheux après retrait de la cartouche
Sécurité	Produit laser classe 1 ; coupe-circuit automatique ; évitez l'exposition au rayonnement laser
Pièces détachées et réparabilité	Cartouche de toner remplaçable par l'utilisateur ; pour autres réparations, contacter le service après-vente Pantum
Informations générales	Notice d'utilisation disponible en ligne ; garantie constructeur

FOIRE AUX QUESTIONS - BP2300W PANTUM

Comment installer le pilote de l'imprimante BP2300W ?

Vous pouvez installer le pilote en un clic via le CD fourni ou en téléchargeant le pilote depuis le site officiel Pantum (www.pantum.com). Connectez l'imprimante en USB, puis lancez l'installation. Suivez les instructions à l'écran pour terminer l'installation.

Comment connecter l'imprimante en Wi-Fi ?

Pour connecter l'imprimante en Wi-Fi, utilisez l'outil de configuration réseau sans fil présent dans le menu Démarrer > Tous les programmes > Pantum > Outil de configuration réseau sans fil. Assurez-vous de connaître le SSID et le mot de passe de votre réseau Wi-Fi. Vous pouvez également utiliser le bouton Wi-Fi sur le panneau de commande pour activer le point d'accès Wi-Fi et configurer via Bluetooth.

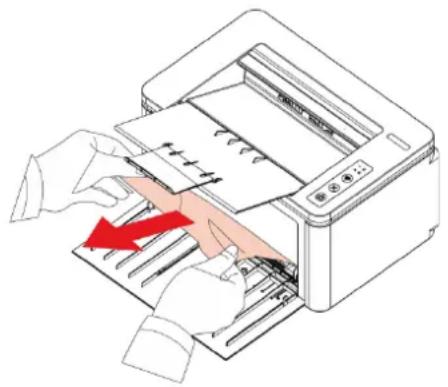

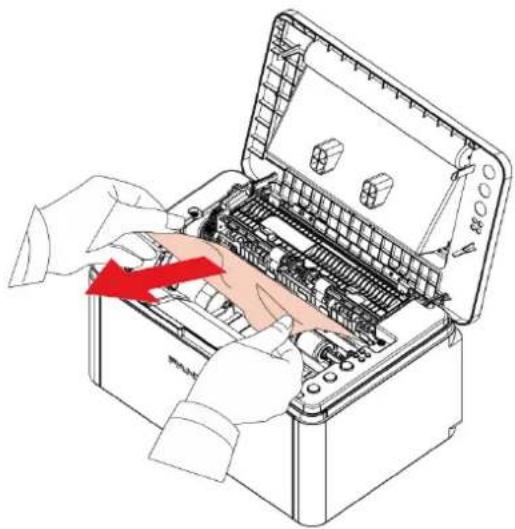

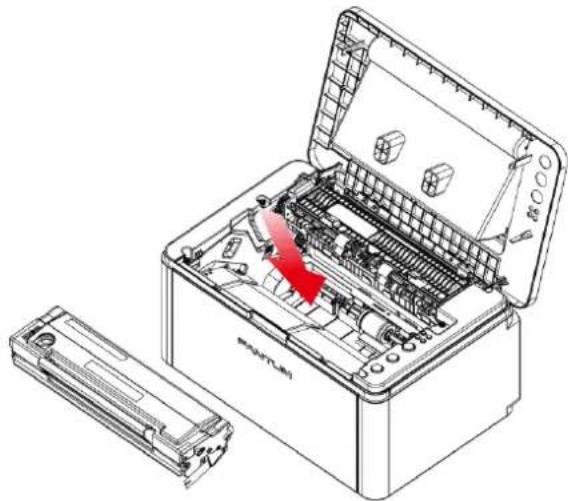

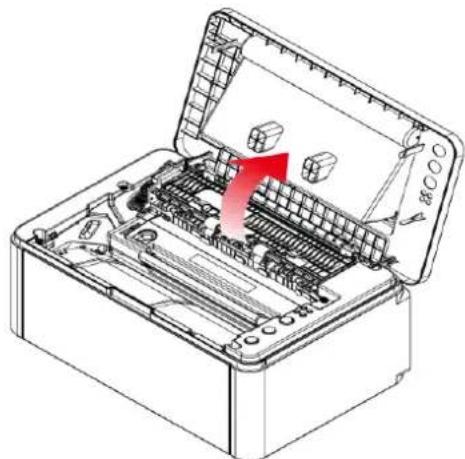

Comment résoudre un bourrage papier ?

Ouvrez le capot supérieur et retirez la cartouche de toner. Retirez délicatement le papier coincé dans le sens de sortie. Réinsérez la cartouche et fermez le capot. Si le bourrage persiste, vérifiez le bac d'alimentation et retirez tout excédent de papier. Consultez la section 'Résolution d'un bourrage papier' de la notice pour plus de détails.

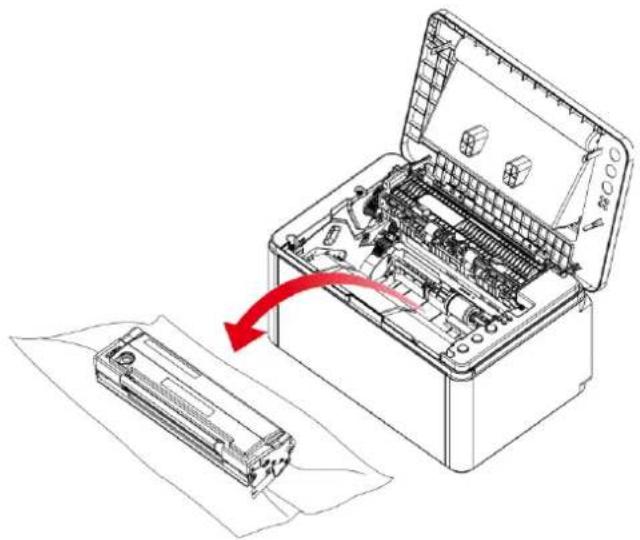

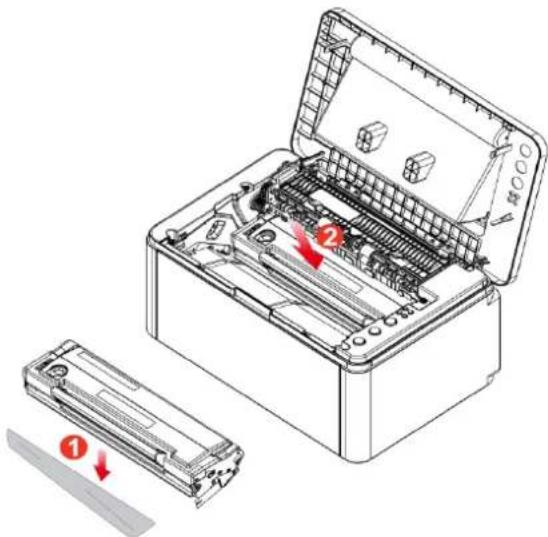

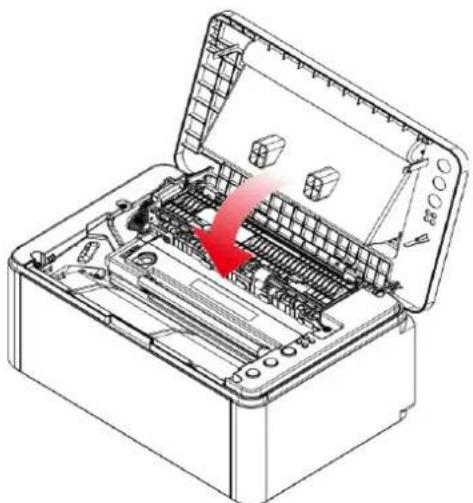

Comment remplacer la cartouche de toner ?

Ouvrez le capot supérieur, retirez l'ancienne cartouche en la tirant vers vous. Sortez la nouvelle cartouche de son emballage, secouez-la doucement 5 à 6 fois pour répartir le toner. Retirez le couvercle de protection, puis insérez la cartouche le long des guides jusqu'à entendre un clic. Fermez le capot supérieur.

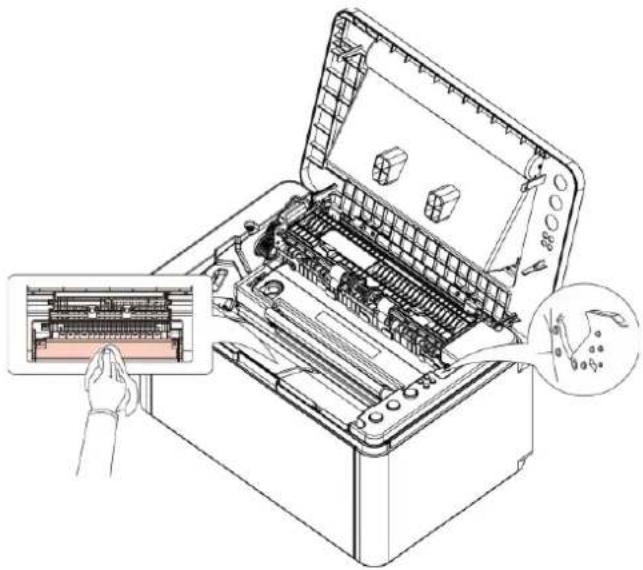

Comment nettoyer l'intérieur de l'imprimante ?

Éteignez l'imprimante et débranchez le câble d'alimentation. Ouvrez le capot supérieur et retirez la cartouche de toner. Utilisez un chiffon sec et non pelucheux pour essuyer doucement la zone grisée à l'intérieur (voir schéma dans la notice). Replacez la cartouche et fermez le capot.

Comment imprimer en recto-verso manuel ?

Dans les paramètres d'impression, sélectionnez 'Impression recto-verso' et choisissez 'Bord long' ou 'Bord court'. L'imprimante imprimera d'abord le recto. Après impression du recto, réinsérez la feuille dans le bac pour imprimer le verso. Assurez-vous que le type de papier n'est pas 'Papier épais' ou 'Film transparent'.

Pourquoi l'impression est-elle pâle ou blanche ?

Cela peut être dû à un niveau de toner insuffisant, à un support d'impression inadapté (humide ou trop rugueux), à une résolution trop faible ou à une cartouche endommagée. Vérifiez le niveau de toner, utilisez du papier recommandé et augmentez la résolution d'impression dans les paramètres.

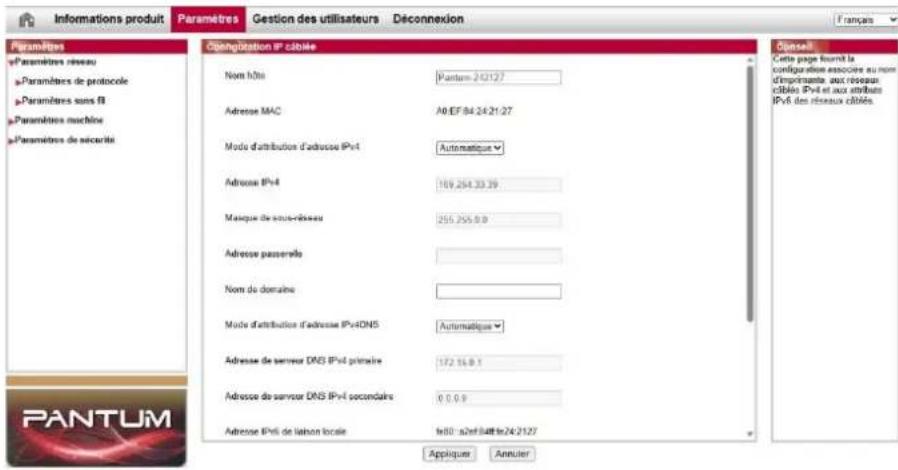

Comment accéder au serveur Web intégré de l'imprimante ?

Connectez l'imprimante au réseau, puis entrez son adresse IP dans la barre d'adresse d'un navigateur. Pour connaître l'adresse IP, imprimez la 'page de configuration du réseau' via le panneau de commande. Connectez-vous avec le nom d'utilisateur et le mot de passe personnalisés (par défaut, utilisez le numéro de série).

Quels sont les systèmes d'exploitation compatibles ?

L'imprimante est compatible avec Windows 7/10/11, Windows Server 2016/2019/2022, macOS 10.13 à 15, Linux Ubuntu 18.04/20.04/22.04, iOS 13.0-18.0, Android 8.0-15.0 et HarmonyOS 2.0-4.0.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Pour réinitialiser, vous pouvez utiliser le serveur Web intégré : allez dans Paramètres > Gestion des utilisateurs et recherchez l'option de réinitialisation. Alternativement, maintenez enfoncé le bouton 'Continuer/Annuler' pendant environ 10 secondes lorsque l'imprimante est en mode Prêt pour réinitialiser les paramètres réseau. Consultez la notice pour les procédures exactes.

MODE D'EMPLOI BP2300W PANTUM

Bienvenue parmi les produits Pantum Series!

Nous vous remercions d'avoir choisi nos produits Pantum Series!

Afin de protéger vos intérêts, veuillez lire attentivement les articles suivants.

Pour plus d'informations, veuillez consulter notre site officiel (www.pantum.com).

Avis juridique

Marque commerciale

Pantum et les logos Pantum sont des marques déposées de Zhuhai Pantum Electronics Co., Ltd. Microsoft ^® , Windows ^® , Windows Server ^® et Windows Vista ^® sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays/régions.

La marque et les logos Bluetooth ^® étant des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Zhuhai Pantum Electronics Co., Ltd. est soumise à une licence. Les autres marques déposées et dénominations commerciales appartiennent à leurs propriétaires respectifs.

Les noms des logiciels figurant dans ce Guide de l'utilisateur appartiennent à leurs sociétés respectives conformément à l'accord de licence correspondant. Toute référence à ces logiciels est donnée à titre purement indicatif.

Tous les autres noms de produits et de marques mentionnés dans le présent document peuvent être des marques déposées, des marques commerciales ou des marques de service de leurs propriétaires respectifs. Toute référence à ces noms est donnée à titre purement indicatif.

Droits d'auteur

Les droits d'auteur de ce Guide de l'utilisateur appartiennent à Zhuhai Pantum Electronics Co., Ltd. Il est interdit de copier, traduire, modifier ou transmettre ce Guide de l'utilisateur par quelque moyen ou sous quelque format que ce soit, sans le consentement écrit préalable de Zhuhai Pantum Electronics Co., Ltd.

Version: V1.4

Clause de non-responsabilité

Pour une meilleure expérience de l'utilisateur, Zhuhai Pantum Electronics Co., Ltd. se réserve le droit d'effectuer des modifications sur ce Guide de l'utilisateur. Les informations contenues dans le présent document sont susceptibles d'être modifiées sans préavis.

Les utilisateurs sont responsables des dommages résultant d'une utilisation incorrecte de ce Guide de l'utilisateur. En outre, hormis la garantie explicite accordée dans le manuel de maintenance du produit ou dans notre engagement de service, Zhuhai Pantum Electronics Co., Ltd. ne donne aucune garantie, explicite ou implicite, liée à ce Guide de l'utilisateur (y compris sur les formulations choisies).

L'utilisation de ce produit en vue de copier, imprimer ou numériser certains documents ou images, ou pour réaliser d'autres types d'opérations peut être interdite par certaines lois régionales. En cas de doute concernant la légalité de l'utilisation de ce produit pour certains types de documents ou images, veuillez, au préalable, consulter votre conseiller juridique.

Mesures de sé curité

Débranchez le produit de l'alimentation électrique

Le produit doit être placé près ou de façon accessible de la prise pour débrancher et couper l'alimentation rapidement!

Sécurité du laser

Les rayonnements laser sont dangereux pour le corps humain. Les composants laser étant entièrement scellés dans l'imprimante, aucune fuite du rayonnement laser ne pourra être observée. Pour éviter les rayonnements laser, veuillez ne pas démonter l'imprimante sans connaissance préalable.

Mise en garde – En cas d'utilisation de commandes ou de réglages ou d'exécution de procédures autres que ceux spécifiés dans le présent document, il existe un risque d'exposition à des radiations dangereuses.

L'imprimante respecte les dispositions prévues pour les produits laser de Classe 1 selon la norme CFR.

CLASS 1 CONSUMER LASER PRODUCT EN 50689:2021 IEC 60825-1:2014

L'imprimante possède un laser à diode de Classe 3B, qui ne présente aucune fuite de rayonnement parmi les composants laser.

Les composants laser doivent être conformes aux exigences du : Code des règlements fédéraux des États-Unis, 21 CFR 1040, IEC 60825-1.

L'étiquette suivante est attachée aux composants laser situés à l'intérieur de l'imprimante:

PANTUM WARNING CLASS 38 INSENSIBLE LASER MADIATION WHEN OPEN AND INFRALOGIES DEPEATED AVOCO EXPOSURE TO THE MEAM. AUSTROSSEMENT METHOPRENSWATER LASER INSENSIBLE OR CLARISSE 38 IN CASE OF DENTRUCTURE ET DE VERSICULLADE DEFECTUEUX (EXTRADE SOLTE EXPOSITION AU PARISDAU) ADVERTENCIA MEDIATION LASER INSENSIBLE OR CLARISSE 38 IN CASE OF APERTURA Y NEUTRALUATION DE LA SECURIDAD EXTERIOR EXPOSIBUCION AL HAZ. WARNING UNBECHTARE STRAUCTIONS VON LASER KLASSE 38 INSENSIBLE OND VERMIGELLIANS ENTRIESELY KONTANT NET LABESTRALIAL VERMISEN ADVARSEL KURSILE 38 INSENSIBLE LABESTRALIALS LAKEN TILSTAND MED INTL/LOCK FORMACRELUT UNOGA DOSSETTELSE FOR STRALEN. WARNING KLASSE 38 INSENSIBLE LABESTRALIALS NARI DENTRAND OFSINSELLARINA, AR BUSTHA LEONING EXTERIORING FOR LABESTRALIALS. 注意 警告 当打開並使速動装置失效時，會產生等級HIB不可見 的需射光照射，應避免暴露於需射光中。 注意 盖板打开并且连锁装置处于无效状态时，请不要直视激光光束。

or

Laserstrahlung WARNING: 12 ARE NO WHIPLES, YES! REACH AUTOMATION WITH OPEN AND INTERFLODING RECEPTED AUDIT EXPOSITS TO THE GRAV AVERAGE: 30.000 (100%): 15 CHARGE, 30.000 (100%): 15 CHARGE, 30.000 (100%): 15 CHARGE, 30.000 (100%): 15 CHARGE, 30.000 (100%): 15 CHARGE, 30.000 (100%): 15 CHARGE, 30.677 (100%): 15 CHARGE, 30.677 (100%): 15 CHARGE, 30.677 (100%): 15 CHARGE, 30.677 (100%): 15 CHARGE, 30.677 (100%): 15 CHARGE, 30.677 (100%)

Avertissement de sécurité

Veuillez prendre connaissance des avertissements de sécurité suivants avant d'utiliser l'imprimante.

Avertissement
	L'imprimante contient une électrode haute tension. Avant de nettoyer l'appareil, veillez à bien couper le courant !
	Brancher et débrancher la prise électrique avec les mains humides peut provoquer une décharge électrique.
	L'unité de fusion est chaude pendant et après l'impression.Toucher l'unité de fusion (la zone grisée présentée sur le dessin) peut provoquer des brûlures !
	L'unité de fusion porte une étiquette d'avertissement concernant les hautes températures. Veuillez ne pas retirer ou endommager cette étiquette.

Pré cautions

Précautions à observer avant d'utiliser l'imprimante:

1. Lisez et veillez à bien comprendre toutes les instructions;
2. Familiarisez-vous avec les principes de base associés aux appareils électriques;
3. Observez toutes les instructions et tous les avertissements présents sur le matériel ou spécifiés dans le manuel fourni avec ce matériel;

4. Si les instructions de fonctionnement entrent en conflit avec les informations de sécurité, veuillez consulter de nouveau les informations de sécurité car vous pourriez avoir mal compris les instructions de fonctionnement. Si vous ne pouvez pas résoudre ce conflit, veuillez appeler notre ligne d'assistance téléphonique ou contacter un technicien pour obtenir de l'aide;

5. Avant de nettoyer le matériel, débranchez le cordon d'alimentation de la sortie d'alimentation secteur. N'utilisez ni des nettoyants liquides ni des nettoyants en aérosol ;

6. Vérifiez que le matériel soit posé sur une surface de bureau stable, afin d'éviter les graves dommages que pourrait provoquer une chute du matériel;

7. Ne placez pas le matériel près d'un radiateur, d'un climatiseur ou d'un tuyau de ventilation ;

8. Ne placez pas d'objets sur le cordon d'alimentation. Ne placez pas le matériel dans un endroit où des personnes pourraient marcher sur le cordon d'alimentation ;

9. Ne surchargez pas les prises et les rallonges. Cela pourrait diminuer leurs performances et provoquer un incendie ou une décharge électrique ;

10. Ne laissez pas les animaux de compagnie mordiller le cordon d'alimentation ou le câble de l'interface de l'ordinateur;

11. Ne laissez pas les objets pointus percer le matériel afin d'éviter tout contact avec l'appareil haute tension ce qui pourrait provoquer un incendie ou une décharge électrique. Ne renversez pas de liquide sur le matériel;

12. Ne démontez pas l'appareil afin d'éviter les risques de décharge électrique. Les réparations nécessaires devront être effectuées uniquement par des professionnels de la maintenance. Ouvrir ou enlever le couvercle pourrait provoquer une décharge électrique ou représenter d'autres dangers potentiels. Un montage ou démontage incorrect pourrait également provoquer une décharge électrique lors d'une utilisation ultérieure;

13. Si l'une des situations suivantes a lieu, débranchez le matériel de l'ordinateur, retirez le cordon d'alimentation de la prise d'alimentation murale et contactez un membre qualifié du personnel de service pour la maintenance:

14. Du liquide a été renversé sur le matériel.

15. Le matériel a été exposé à de la pluie ou à de l'eau.
16. Le matériel a fait une chute ou le couvercle est endommagé.

17. Les performances du matériel présentent des modifications importantes.

18. Réglez uniquement les commandes mentionnées dans les instructions. Un mauvais réglage des autres commandes peut entraîner des dommages, ce qui amènerait les professionnels de la maintenance à passer plus de temps à la réparation;

19. N'utilisez par le matériel par temps d'orage afin d'éviter les risques de décharge électrique. Si possible, débranchez le cordon d'alimentation en cas d'orage;

20. Si vous imprimez des pages en continu, la surface du plateau chauffe. Prenez soin de ne pas toucher cette surface et éloignez-en les enfants;

21. Le câble de signal de l'appareil connecté à l'imprimante ne doit pas être connecté à l'extérieur;

22. Veuillez vous utiliser une ventilation d'appoint en cas d'utilisation prolongée ou d'une impression de grandes quantités de documents dans une pièce mal aérée;
23. En mode veille, l'appareil se mettra automatiquement en mode d'économie d'énergie (veille) s'il ne reçoit aucun ordre de travail pendant un certain temps (par exemple, 1 minute). Sa consommation d'énergie sera nulle uniquement dans le cas où il n'a pas été connecté à une entrée d'alimentation externe;
24. En tant qu'équipement de Classe 1, le produit devra être connecté à une prise secteur protégée par mise à la terre;
25. Ce produit doit être placé conformément aux marques d'expédition indiquées sur l'emballage du produit lors de la livraison;
26. Ce produit fait partie des équipements de type basse tension. Lors de l'utilisation de ce produit au-dessous de la plage de tension indiquée, veuillez vous ré férer aux précautions à suivre. Appelez le centre de service après-vente Pantum, si du toner se détache des impressions ou si l'équipement démarre lentement;
27. Ce produit est vendu en tant que système complet. Les utilisateurs peuvent se rapprocher du centre de service après-vente Pantum afin d'acheter les pièces dont ils ont besoin. Si le produit vendu ne correspond pas à la liste de contrôle, veuillez vous rapprocher du centre de service après-vente Pantum spécifique afin de résoudre le problème;
28. Installez ce produit au sein d'un environnement dont la température est comprise entre 10°C et
    35 °C, avec une humidité relative comprise entre 20 % et 80 % ;
29. Il est possible que, pour des raisons de sécurité ou autres, l'imprimante passe à l'impression intermittente après un certain temps d'impression continue.
30. L'émetteur/ré cepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
    1) L'appareil ne doit pas produire de brouillage;
    2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
31. Pour éviter tout dépassement des limites fixées par Industrie Canada en matière d'exposition aux fréquences radio, la distance entre les utilisateurs et les antennes ne doit pas être inférieure à 20 cm.
32. Avertissement: Tout changement ou modification apporté à cet appareil sans l'approbation expresse de la partie responsable de la conformité peut annuler l'autorité de l'utilisateur à utiliser l'équipement.
33. La consommation électrique du produit est inférieure à 3,00 W en mode veille réseau si tous les ports du réseau câblé sont connectés et si tous les ports du réseau sans fil sont activés ;
34. Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.
35. Veuillez utiliser uniquement le cordon d'alimentation fourni avec ce produit ou des pièces de rechange homologuées par le fabricant, afin d'éviter tout risque d'incendie ou d'électrocution.

36. L'utilisation du cordon d'alimentation fourni avec ce produit est réservée à ce dernier. Il ne faut pas utiliser ce cordon avec d'autres appareils, sous peine de provoquer un incendie, une électrocution ou d'autres blessures.

37. Veillez à ne pas utiliser de vaporisateurs inflammables ou de solvants combustibles à proximité ou à l'intérieur de l'appareil. De même, évitez de les placer à proximité ou à l'intérieur de l'appareil, au risque de provoquer un incendie ou une électrocution.

38. Pour réduire le risque d'interférences nuisibles avec les systèmes mobiles par satellite à canal commun dans tous les États membres de l'EU/EFTA, en Turquie et au Royaume-Uni, cet appareil ne peut être utilisé qu'à l'intérieur des bâtiments lorsqu'il fonctionne dans la gamme de fréquences 5150-5350 MHz.
39. Cet émetteur ne doit pas être installé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Il convient d'installer et d'utiliser cet équipement à une distance de 20 centimètres au moins entre le radiateur et votre corps.
40. Conservez soigneusement ce Guide de l'utilisateur.

Informations ré glementaires

Ce symbole indique que le produit, à la fin de son cycle de vie, ne doit pas être jeté comme un déchet ménager. Au lieu de cela, mettez votre matériel au rebut dans un point de collecte adapté au recyclage des déchets d'équipements électriques et électroniques. Réf : Directive UE 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Veuillez contacter votre distributeur/fournisseur pour des informations supplémentaires.

Ce symbole indique signifie que le produit est destiné à être utilisé à l'intérieur plutôt qu'à l'extérieur.

Conformité aux directives de la Communauté européenne (CE) Le produit est conforme aux exigences de la Directive Basse Tension 2014/35/UE, de la Directive CEM 2014/30/UE, de la Directive sur l'écoconception 2009/125/CE et de la Directive RoHS 2011/65/UE. Directive sur les Équipements Radio 2014/53/UE uniquement pour les produits dotés d'une fonction sans fil. Le fabricant de ce produit est : Zhuhai Pantum Electronics Co., Ltd, Bâtiment 02,06 et 08, No.888 Shengping Avenue, Ville de Pingsha, ville de Zhuhai, Province du Guangdong, 519000 RP Chine. Une déclaration de conformité aux exigences des directives est disponible sur demande auprès du représentant autorisé. Le produit est conforme aux limites de la Classe B des normes EN 55032 / EN 55035.

AT	BE	BG	CH	CY	CZ	DK	DE	EE	EL	ES	FI
FR	HR	HU	IE	IS	IT	LI	LT	LU	LV	MT	NL
NO	PL	PT	RO	SE	SI	SK	TR	UK(NI)

UK

Remarque: applicable uniquement aux produits dotés d'une fonction Wi-Fi 5 GHz.

Table des matière res

01 Avant l'utilisation de l'imprimante.... 1

Vue du produit .... 1

Panneau de commande....3

Présentation du panneau de commande.... 3

02 Papier et support d'impression.... 5

Spécifications du papier 5

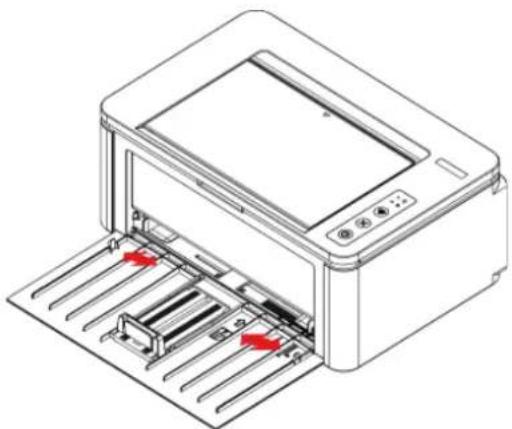

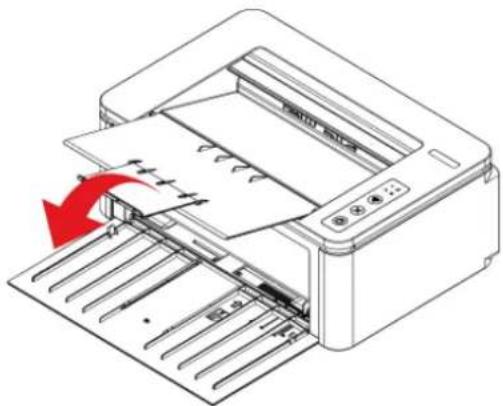

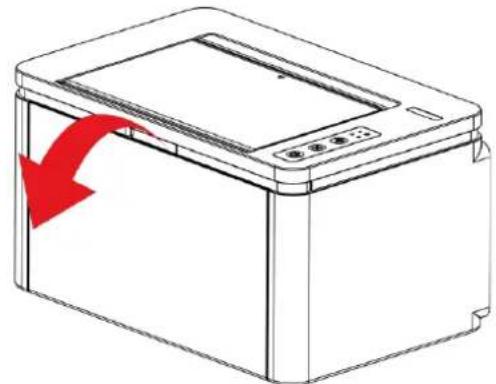

Chargement du papier....6

Chargement du bac de chargement automatique 6

03 Installation et désinstallation de pilote 8

Configuration du pilote....8

Installation en un clic(Pour Windows et macOS) 8

Désinstaller le pilote....9

Méthode de désinstallation du pilote sous Windows....9

Méthode de désinstallation du pilote sous macOS 9

04 Réglage de réseau cablé (adéquat pour les appareils de réseau câ blé).... 10

Réglage de l'adresse IP 10

Paramétrage automatique....10

Paramétrage manuel....10

05 Configuration de réseau sans fil (adéquat pour le modèle avec Wi-Fi).... 11

Mode de structure de base....11

Outil de configuration de réseau sans fil 12

Comment fermer Wi-Fi déjà connecté....12

06 Serveur Web 13

Visiter le serveur Web intégré.... 13

07 Impression....14

Fonctions d'impression.... 14

Paramètres d'impression....15

Définition des paramètres d'impression.... 15

Recto verso manuel....16

08 Maintenance de routine....17

Nettoyage de l'imprimante.... 17

Maintenance de la cartouche de toner 19

À propos de la cartouche de toner laser 19

Remplacer la cartouche de toner....20

09 Résolution des problèmes ...... 22

Résolution d'un bourrage papier 22

Bourrage papier dans le bac d'alimentatio 22

Bourrage papier dans l'imprimante 23

Problème du logiciel....26

Résolution des problèmes courants 26

Problèmes courants 26

Défauts d'image 28

10 Spécifications du produit .... 31

Présentation des spécifications.... 31

Spécification de l'impression 32

01 Avant l'utilisation de l'imprimante

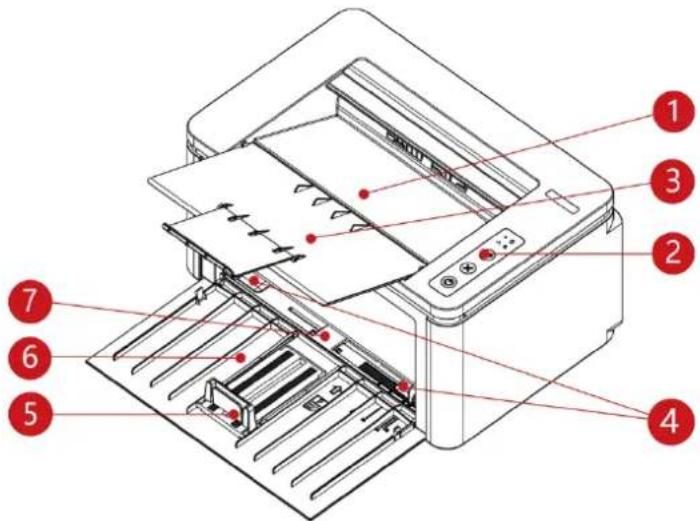

Vue du produit

Vue avant

1	Bac de sortie
2	Panneau de commande
3	Plateau de sortie
4	Guide de chargement automatique
5	Butée papier
6	Plateau de chargement
7	Bac de chargement automatique

Vue arrière

1 Interface réseau
2 Interface USB
3 Interface d'alimentation

Panneau de commande

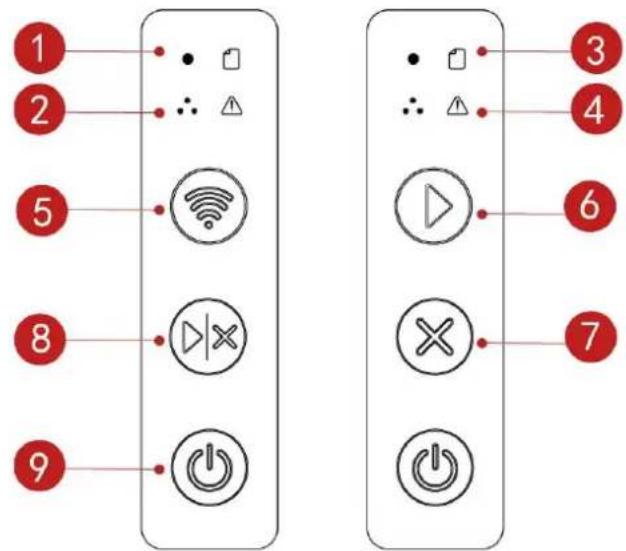

Présentation du panneau de commande

La configuration du panneau de commande de l'imprimante inclut 3 boutons et 4 lampes LED, comme l'indique la figure suivante. L'image de gauche montre le panneau de commande de l'imprimante avec l'interface USB + Wi-Fi et l'image de droite apparaît avec l'interface USB.

1 2 5 8 9 3 4 6 7

N° de série	Nom	Fonctions
1	Indicateurs d'état « Prêt » et « Tâche en cours »	État « Impression », « Réchauffement », « Prêt », « Annulation de la tâche » et autres états.
2	Indicateur d'état de la cartouche de toner	Indiquer l'état de cartouche et d'imprimante.
3	Indicateur d'état du papier	Affichage de l'état du papier, y compris l'échec de l'alimentation ou le manque de papier.
4	Indicateur d'état d'erreur	Le voyant rouge reste allumé si une erreur s'est produite.
5	Bouton Wi-Fi(Uniquement pour les modèles Wi-Fi)	Appuyez sur le bouton Wi-Fi:Activer le point d'accès Wi-Fi.Activez le Bluetooth (utilisez la recherche Bluetooth pour configurer l'imprimante avec le nouveau Wi-Fi).Appuyez longuement sur le bouton Wi-Fi:Imprimer la "page assistante de connexion Wi-Fi".
6	Touche Continuer	Lorsque l'impression est en cours, appuyez sur la touche pour poursuivre l'impression de la tâche en cours
7	Touche Annuler	Appuyez longuement sur ce bouton pendant l'impression pour annuler le travail d'impression en cours.
8	Touche Continuer/Annuler	Lorsque l'impression est en cours, appuyez longuement sur la touche pour annuler la tâche d'impression en cours, et appuyez sur la touche pour poursuivre l'impression de la tâche en cours. Lorsque l'imprimante est en mode Prêt, appuyez longuement sur ce bouton pour imprimer une page de test.
9	Bouton « Power »	Allumez ou Éteignez l'imprimante.

02 Papier et support d'impression

Spécifications du papier

	Type de support	Papier ordinaire,papier fin,papier épais,film transparent, papier cartonné,papier à étiquette, enveloppe
Bac de chargement automatique	Format du support	A4,A5,A6,JIS B5,ISO B5,B6, Letter, Legal, Executive, Folio,Oficio,Statement, Japanese Postcard , Monarch envelope, DL Env,C5 Env,C6 Env,NO.10 Env, ZL, Big 16k, Big 32k,16k, 32k, Yougata4, Postcard, Younaga3, Nagagata3, Yougata2, personnalisé
	Grammage	60 163 g/m^2
	Capacité maximale du bac de chargement	150 pages ( 80 g/m^2 )

Remarque: • Il est conseillé d'utiliser le papier standard de 80 g/m² pour cette imprimante.

- Il n'est pas recommandé d'utiliser de manière très fréquente des papiers spéciaux qui peuvent affecter la durée de vie de l'imprimante.

- Les supports d'impression qui ne respectent pas les conseils fournis dans ce Guide de l'utilisateur peuvent générer des impressions de mauvaise qualité, des bourrages papier fréquents et une usure excessive de l'imprimante.

- Les propriétés telles que le grammage, la composition, la texture et l'humidité sont des facteurs importants qui affectent les performances de l'imprimante et la qualité des résultats.

Chargement du papier

Chargement du bac de chargement automatique

1. Ouvrez le plateau de chargement.

1. Faites glisser les guides de chargement automatique pour qu'ils s'ajustent aux deux côtés du papier.

1. Soulevez le plateau de sortie pour éviter que le papier ne glisse et ne tombe.

1. Chargez le papier dans le plateau de chargement automatique, face imprimable vers le haut.

1. Faites glisser la butée de papier pour adapter la taille du papier.

Remarque: • Si vous chargez plus de 150 pages dans le bac de chargement automatique, un bourrage papier risque de se produire ou le papier risque de ne pas être chargé.

- Lorsque vous utilisez du papier imprimé, placez la face à imprimer (la face vierge) vers le haut.

- Lorsque vous imprimez sur du papier A5, il est recommandé de charger le papier en orientation paysage, ce qui permet de prolonger la durée de vie de la cartouche de toner.

- Après l'impression, enlevez immédiatement le papier, les enveloppes ou les transparents. Si vous laissez le papier ou les enveloppes s'empiler, vous risquez de provoquer un bourrage papier ou un gondollement des supports.

03 Installation et dé installation de pilote

Configuration du pilote

Ce logiciel fournit une méthode d'installation en un seul clic permettant d'installer le pilote sur les systèmes Windows et macOS, ce qui peut vous aider à terminer automatiquement l'installation du pilote plus rapidement et plus facilement.

Remarque: • L'interface d'installation de pilote est différente dû au modèle et la fonction, la figure est seulement pour la référence.

Installation en un clic(Pour Windows et macOS)

L'installation en un seul clic propose trois méthodes d'installation: « Wi-Fi », « USB » et « Ré seau câblé ». Le présent manuel se concentre sur l'installation de «l'imprimante par connexion USB ».

Connector l'imprimante via le câble USB

1. Connectez l'imprimante à l'ordinateur via câble USB, ensuite mettez l'imprimante en marche.
2. Introduisez le disque d'installation fourni dans le lecteur de CD de l'ordinateur ou connectez-vous au site Web officiel de Pantum (www.pantum.com) pour télécharger le disque.

Remarque: • Certains ordinateurs peuvent être incapables de lire automatiquement le CD en raison de la configuration du système. Veuillez double-cliquer sur l'icone "Ordinateur", recherchez le "Lecteur DVD RW", puis double-cliquez sur "Lecteur DVD RW" pour exécuter la procédure d'installation.

1. Lisez et acceptez les conditions contenues dans le contrat de Conditions Générales d'Utilisation et la Politique de confidentialité, cliquez sur le bouton « Suivant » dans le coin inférieur droit de l'interface pour accéder à l'interface d'installation du pilote.

2. Pour Windows, suivez l'étape 5. Pour macOS, saisissez le mot de passe du PC avant de passer à l'étape 5.

3. L'installation dé marre lorsque vous cliquez sur «Installation en un seul clic» sous USB.

L'installation peut prendre un certain temps, selon la configuration de votre PC. Veuillez patienter.

PANTUM Bienvenue dans l'utilisation de l'imprimante Pantum ! veuillez mettre l'imprimante sous tension. Vous pouvez visualiser les étapes de connexion en cliquant sur Wi-Fi Installation en un seul dic USB Installation en un seul dic Récou Noire Unconviste Conseis : Si l'installation en un seul dic ne répond pas à votre scénario d'utilisation, vous pouvez essayer Autres méthodes d'installation Guide unificateur

1. Après l'installation, cliquez sur le bouton "Imprimer une page de &test". Si votre imprimante imprime la page test avec succès, cela signifie que vous avez installé le lecteur correctement.

Dé installer le pilote

Méthode de désinstallation du pilote sous Windows

Prenez Windows 7 comme exemple pour l'opération suivante, l'information d'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur le menu de démarrage de l'ordinateur, puis cliquez tous les programmes.
2. Cliquez sur Pantum, puis cliquez sur Pantum XXX Series.
   XXX représente le modèle du produit de Pantum XXX Series.
3. Cliquez sur la désinstallation, supprimez la pilote selon l'explication de fenêtre de désinstallation.
4. Décharger puis redémarrer l'ordinateur.

Méthode de désinstallation du pilote sous macOS

Prenant macOS 10.14 comme exemple pour l'opération suivante, l'information de l'écran de votre ordinateur peut être différente dû à la différence de système d'opération.

1. Cliquez sur la rubrique de menu Finder d'ordinateur «Aller» - «Applications» - «Pantum» - «Service» - «Pantum Un-install Tool».
2. Supprimez le pilote en suivant les instructions de la fenêtre pop-up de désinstallation.
3. Désinstallation terminée.

04 Ré glage de ré seau cablé (adé quat pour les appareils de ré seau câ blé)

Compatible avec l'imprimante avec l'impression par le réseau câblé, connectez l'imprimante au réseau, puis contrôlez l'imprimante pour l'impression par le mode de contrôle de réseau câblé.

Ré glage de l'adresse IP

L'adresse IP de l'imprimante peut être obtenue automatiquement via la fonction DHCP ou définie manuellement.

Paramétrage automatique

La fonction de paramétrage automatique DHCP est activée par défaut pour l'imprimante.

1. Connectez l'imprimante au réseau par le biais d'un câble réseau, puis terminez les tâches préliminaires pour le démarrage.
2. L'imprimante va obtenir automatiquement l'adresse IP allouée de serveur. Ceci pourrait prendre quelques minutes pour obtenir l'adresse IP à l'influence d'environnement de réseau.
   Pour connaître l'adresse IP de l'imprimante, vous pouvez imprimer la « page de configuration du réseau ». Si l'adresse IP n'est pas répertoriée, vérifiez l'environnement réseau ou attendez quelques minutes avant de réessayer.

Remarque: • Si l'allocation automatique de l'adresse IP du serveur DHCP ne réussit pas, l'imprimante va obtenir automatiquement l'adresse locale de lien alloué par le système 169.254.xxx.xxx.

Paramétrage manuel

Pour configurer manuellement l'adresse IP de l'imprimante via le serveur Web intégré.

05 Configuration de ré seau sans fil (adé quat pour le modè le avec Wi-Fi)

Basé sur le modèle, le modèle d'imprimante avec fonction d'impression Wi-Fi prend en charge deux types de connexion réseau sans fil : Wi-Fi Station et Wi-Fi Direct. En général, une seule connexion est connectée simultanément entre l'ordinateur et l'imprimante.

Wi-Fi Station : connecter l'équipement sans fil par le routeur

1. Point de connexion (routeur sans fil)
2. Imprimante de réseau sans fil
3. Connecter l'ordinateur du point de connexion par le réseau sans fil
4. Connecter à l'ordinateur du point de connexion par le réseau câblé

Mode de connexion Wi-Fi Direct: connecter le terminal de client sans fil et l'imprimante avec fonction Wi-Fi

1. Imprimante de réseau sans fil
2. Terminal de client sans fil à connecter directement avec l'imprimante de réseau sans fil

Mode de structure de base

Vous pouvez connecter l'ordinateur et l'imprimante par le point de connexion (routeur sans fil). Le point de connexion (routeur sans fil) est dividé en outil de configuration de réseau sans fil et configuration Wi-Fi Protected Setup (WPS).

Important: avant d'installer le réseau sans fil, il faut connaître le nom de réseau (SSID) et le mot de passe de point de connexion (routeur sans fil), utilisez en cas de configuration de réseau sans fil. Si vous n'êtes pas sûr, veuillez consulter votre administrateur de réseau ou le fabricant de point de connexion (routeur sans fil).

Outil de configuration de réseau sans fil

Si votre ordinateur a déjà installé de pilote et connecte au réseau sans fil, mais le réseau sans fil n'a pas changé, vous pouvez reconfigurer par l'outil de configuration de réseau sans fil.

Travail préparatoire

1. Point de connexion (routeur sans fil).
2. Ordinateur déjà connecté au réseau.
3. Imprimante avec la fonction de réseau sans fil.

Méthode de configuration d'outil de réseau sans fil

Sortir l'outil de configuration de réseau sans fil dans l'ordinateur.

1) Dans le système Windows: cliquez sur le menu "Commencer"- "Tous les
programmes"-"Pantum"-Description de produit-"Outil de configuration de réseau sans fil" de l"ordinateur.
2) Système macOS: cliquez sur la rubrique de menu Finder d'ordinateur "Aller" - "Applications" - "Pantum" - "Service" - "Outil de configuration du réseau sans fil".

Comment fermer Wi-Fi déjà connecté

1. Connectez-vous au serveur web.( reportez-vous aux instructions de Serveur Web)
2. Cliquer sur «Paramètres» - « Paramètres réseau » - « Paramètres Wi-Fi » - « Wi-Fi ».
3. Régler le « Statut de base Wi-Fi » sur « Désactivé ».
4. Cliquer sur « Appliquer ». (le voyant Wi-Fi s'éteint).

06 Serveur Web

Vous pouvez administrer la configuration d'imprimante par le serveur Web intégré.

Informations produit Paramètres Gestion des utilisateurs Déconnexion Paramètres Paramètres réseau Paramètres de protocole Paramètres sans fil Paramètres machine Paramètres de sécurité Optengitation IP cable Nom h01s Pantum 242127 Adresse MAC A0 EF 84 24 21 27 Mode d'attribution d'adresse IPv4 Automatique Adresse IPv4 169.254.33.39 Maïque de sous-réseau 255.255.0.0 Adresse passerville Nom de domaine Mode d'attribution d'adresse IPv4ONS Automatique Adresse de serveur DNS IPv4 primaire 172.16.0.1 Adresse de serveur DNS IPv4 secondaire 0.0.0.0 Adresse IPv4 de laison locale feill: a2ef b4ff fe24 2127 Appliquer Annulier Opensell Cette page found la configuration associée au nom d'imprainte aux réseaux céléts IPv4 et aux attributs IPv6 des réseaux céléts. PANTUM

Visiter le serveur Web inté gré

1. Ouvrez l'alimentation d'imprimante et d'ordinateur.
2. Connectez l'imprimante au réseau, assurez que l'imprimante connecte au réseau.
3. Entrez l'adresse IP d'imprimante dans la rubrique d'adresse de navigateur, visitez le serveur Web intégré d'imprimante.
4. Sur l'écran de connexion, saisissez un nom d'utilisateur et un mot de passe personnalisés.

Remarque: • Le mot de passe doit comporter au moins 8 caractères, incluant lettres, chiffres et caractères spéciaux.

- Lors de la première connexion ou après une réinitialisation d'usine, saisissez le numéro de série du produit, le nom d'utilisateur et le mot de passe personnalisés.

- Vous pouvez imprimer la « page d'informations sur l'imprimante » pour voir le numéro de série.

1. Cliquez sur « Connexion ».

Fonctions d'impression

Vous pouvez régler les fonctions d'impression via « Démarrer » - « Périphériques et imprimantes », sélectionnez l'imprimante correspondante, cliquez avec le bouton droit, réglez les fonctions d'impression dans « Options d'impression ». Voici certaines des fonctions:

Fonctions	Graphique
Recto verso manuel
Assembler
Ordre inverse
Multipage
Impression Affiche (pour Windows uniquement)
Impression avec zoom
Impression de livrets
Taille personnalisée

Remarque: • Vous pouvez sélectionner l'impression Affiche 2 x 2 en mode multipage pour activer la fonction d'impression d'affiche.

- Vous pouvez ouvrir les Options d'impression, puis cliquer sur le bouton Aide pour obtenir des explications sur cette fonction spécifique.

Paramè tres d'impression

Définition des paramètres d'impression

Avant d'envoyer le travail d'impression, configurez les paramètres d'impression par les deux modes suivants.

Système d'opération	Modifier temporairement la configuration de travail d'impression	Modifiez pour toujours la configuration par défaut
Windows	1. Cliquez sur le menu 'Fichier'—'Imprimer' sélectionnezl'imprimante 'Propriétés de l'imprimante' (les étapes détaillées peuvent varier selon le système d'opération).	1. Cliquez sur le menu 'Démarrer'—'Panneau de configuration' 'Périphériques et imprimantes'.2. Cliquez à droite sur l'icône d'imprimante, sélectionnez 'Options d'impression', modifiez la configuration et sauvegardez.
macOS	1. Cliquez sur le menu 'Fichier'—Imprimer.2. Modifiez la configuration dans la fenêtre sortie.	1. Cliquez sur le menu 'Fichier' 'Imprimer'.2. Modifiez la configuraiton dans la fenêtre sortie, cliquez pour sauvegarder la préconfiguration. (A chaque impression, il faut choisir la préconfiguration, sinon imprimer selon la configuration par défaut.)

Remarque: • La priorité de la configuration de logiciel d'application est supérieure à celle d'imprimante.

Recto verso manuel

Avant une impression, vérifiez que le bac de chargement automatique contient suffisamment de papier.

Remarque: • Si le papier est trop fin, il risque de se froisser.

• Si le papier ondule, aplatissez-le et remettez-le dans le plateau de chargement manuel.
• En cas de bourrage papier lorsque le mode recto-verso manuel est activé, reportez-vous aux instructions de nettoyage de l'imprimante.
• Inutile d'utiliser le mode recto-verso manuel lorsque le type de papier est défini sur
  « Papier épais » ou « Film transparent ».
• Le chargement de plus de 150 feuilles de papier dans le bac d'alimentation automatique peut entraîner des bourrages papier ou une défaillance du ramassage du papier.

Comment effectuer une impression recto-verso manuelle

1. Ouvrez la tâche d'impression à réaliser.
2. Sélectionnez Imprimer dans le menu Fichier.
3. Sélectionnez l'imprimante du modèle correspondant.
4. Cliquez sur « Propriété s de l'imprimante » pour configurer les paramètres d'impression
5. Sélectionnez « Impression recto-verso » sous l'onglet « Principes de base » et choisissez l'option « Bord long » ou « Bord court ».
6. Cliquez sur « OK » pour terminer la configuration de l'impression. Cliquez sur « Imprimer » pour activer le recto-verso manuel.

Remarque: • La figure est pour la référence seule, l'imprimante peut avoir différence dû à l'aspect, modèle et la fonction différente.

Nettoyage de l'imprimante

Remarque: • Veuillez utiliser des nettoyants doux.

- Certaines pièces restent à haute température peu de temps après l'utilisation de l'imprimante. Lorsque vous ouvrez le boîtier de l'appareil pour entrer en contact avec les pièces internes, ne touchez pas immédiatement l'endroit où est apposée l'étiquette d'avertissement de température élevée afin d'éviter les brûlures.

Veuillez nettoyer l'imprimante en suivant les étapes suivantes :

1. Appuyez sur le bouton d'alimentation principal pour l'éteindre, puis débranchez le cordon d'alimentation et le câble USB.

1. Utilisez un chiffon doux pour nettoyer l'extérieur de l'imprimante.

1. Ouvrez le capot supérieur, puis retirez la cartouche de toner.

Remarque: • Lorsque vous enlevez la cartouche de toner, placez-la dans un sac de protection ou enveloppez-la dans du papier épais pour éviter que le tambour photosensible ne soit endommagé par une exposition directe à la lumière.

1. Nettoyez l'intérieur de l'imprimante en utilisant un chiffon sec et non pelucheux pour essuyer doucement la zone grisée, comme illustré ci-dessous.

Maintenance de la cartouche de toner

À propos de la cartouche de toner laser

1. Utilisation et maintenance de la cartouche de toner

Pour une meilleure qualité d'impression, veuillez utiliser une cartouche de toner Pantum originale. Lorsque vous utilisez une cartouche de toner, faites attention aux éléments suivants :

• Sauf si vous l'utilisez immédiatement, n'enlevez pas la cartouche de toner de son emballage.
• N'essayez pas de remplir la cartouche de toner sans autorisation. Les dommages résultant de cette opération ne sont pas couverts par la garantie.
• Veuillez stocker la cartouche de toner dans un endroit sec et frais.
• Le toner situé à l'intérieur de la cartouche est inflammable. Veuillez ne pas placer la cartouche de toner près d'une source d'inflammation afin d'éviter un incendie.
• Lorsque vous sortez ou démontez la cartouche de toner, vérifiez qu'il n'y a pas de fuites. Si le toner fuit et entre en contact avec votre peau, vos yeux et votre bouche, rincez immédiatement à l'eau, puis, si vous ne vous sentez pas bien, consultez un médecin en urgence.

• Placez la cartouche de toner hors de la portée des enfants.

• Durée de vie de la cartouche de toner

La durée de vie de la cartouche de toner dépend de la quantité de toner requise pour les travaux d'impression.

Si le voyant de l'imprimante indique l'état de la figure suivante, il s'agit alors d'une cartouche de toner laser dont la durée de vie est arrivée à terme. Veuillez remplacer la cartouche de toner laser.

Remplacer la cartouche de toner

Remarque: Lorsque vous remplacez la cartouche de toner, tenez compte des éléments suivants :

• La surface de la cartouche peut être recouverte de toner. Enlevez la cartouche doucement afin d'éviter de renverser du toner.
• Placez la cartouche de toner dans du papier afin d'éviter que la cartouche ne se renverse.
• Après avoir enlevé le film de protection, installez immédiatement la cartouche de toner dans l'imprimante pour éviter que le tambour photosensible ne soit endommagé par une exposition à la lumière directe ou intérieure.
• Lors de l'installation de la cartouche de toner, ne touchez pas la surface du tambour photosensible pour éviter de le rayer.

Les étapes à suivre pour remplacer la cartouche de toner laser sont les suivantes:

1. Ouvrez le capot supérieur, puis retirez la cartouche de toner usagée, en suivant les guides.

1. Ouvrez l'emballage de la nouvelle cartouche de toner, tenez la poignée de la cartouche de toner, puis secouez-la doucement 5 ou 6 fois afin que le toner soit bien réparti dans la cartouche.

1. Retirez le couvercle de protection (couvercle formé sous vide) de la cartouche de toner laser. Insérez la cartouche de toner laser le long du rail de guidage dans l'imprimante. Appuyez sur la cartouche dans le sens de la flèche jusqu'à ce que vous entendiez un seul « clic » pour terminer l'installation.

Remarque: • Avant d'installer la cartouche de toner dans l'imprimante, vérifiez la présence d'une protection. Le cas échéant, retirez-la, puis installez la cartouche.

1. Fermez le capot supérieur correctement.

Veuillez lire attentivement cette section. Elle peut vous aider à résoudre les problèmes les plus courants associés à l'impression. Si le problème persiste, veuillez contacter le centre de service après-vente Pantum.

Avant de traiter les problèmes courants, vérifiez d'abord que:

• Le cordon d'alimentation est correctement branché et que l'imprimante est allumée.
• Toutes les protections sont enlevées.
• La cartouche de toner est correctement installée.
  • Le bac de sortie est bien fermé.
• Le papier est correctement chargé dans le plateau.
• Le câble de l'interface est correctement connecté entre l'imprimante et l'ordinateur.
• Le pilote d'imprimante adapté est sélectionné et correctement installé.
• Le port de l'ordinateur est correctement configuré et connecté au port de l'imprimante adapté.

Résolution d'un bourrage papier

Remarque: • Retirez le papier coincé en respectant les étapes suivantes : fermez le capot supérieur et rangez le papier dans le bac de chargement. L'impression reprend automatiquement. Si l'impression ne reprend pas automatiquement, appuyez sur le bouton situé sur le panneau de commande.
- Si l'impression ne se lance pas, veuillez vérifier qu'il n'y ait plus de papier coincé à l'intérieur de l'imprimante.
- Si vous ne parvenez pas à retirer le papier coincé, veuillez contacter votre centre de réparation autorisé Pantum à proximité, ou envoyez votre imprimante dans le centre de services autorisé Pantum le plus proche pour réparation.

Bourrage papier dans le bac d'alimentatio

Si le bac de sortie est ouvert, commencez par le fermer. Décoincez le papier en le tirant doucement droit devant.

Si le papier ne bouge pas lorsque vous essayez de le tirer, ou s'il n'y a pas de papier dans cette zone, veuillez vérifier l'intérieur de l'imprimante.

Bourrage papier dans l'imprimante

1. Ouvrez le capot supérieur.

1. Ouvrez la partie supérieure du guide de l'unité de fusion pour diminuer la pression du ressort de compression.

1. Tirez sur le papier en le décoinçant de l'unité de fusion.

1. Faites glisser la cartouche de toner le long des guides pour l'enlever.

1. Retirez doucement le papier coincé dans le sens de sortie.

1. Après avoir supprimé le bourrage papier, insérez la cartouche de toner dans l'imprimante laser le long des guides, jusqu'à ce que vous entendiez un clic qui vous signale que la cartouche est bien insérée.

1. Placez soigneusement le papier dans le plateau. N'effectuez pas de nouvelle impression avant que l'indicateur ne soit repassé en état d'impression disponible.

Problè me du logiciel

Problème	Solution
Dans le dossier «Périphériques et imprimantes», aucune icône d'imprimante n'apparaît.	Réinstallez le pilote de l'imprimante.Vérifiez que le câble USB de l'interface et que le câble d'alimentation sont correctement branchés.
L'imprimante se trouve en mode Prêt mais n'effectue aucune tâche d'impression.	Si le problème persiste après avoir redémarré l'imprimante, veuillez réinstaller le pilote.S'assurer que la connexion de fil d'internet et USB soient correcte.
Impossible d'installer le pilote	Vérifiez que le service spouleur d'impression est activé.Vérifiez l'alimentation et les câbles de l'imprimante.
Le pilote ne peut pas être utilisé si l'adresse IP de l'imprimante a été modifiée.	Modifiez l'adresse IP du port du pilote de l'imprimante.Si la méthode ci-dessus ne fonctionne pas, veuillez réinstaller le pilote de l'imprimante.Il est conseillé de paramétrer une adresse IP fixe sur l'imprimante réseau.Dans le réseau DHCP, il est conseillé de relier l'adresse IP à l'adresse MAC de l'imprimante.

Ré solution des problème mes courants

Remarque: • Si la difficulté persiste, veuillez contacter le centre de service à la clientè le. Voir le certificat des Trois Garanties pour les coordonnées détaillées.
Problèmes courants

Type d'erreur	Problème	Raison	Solution
Problèmes d'impression	Mauvaise qualité d'impression	Afficher les détails dans Défauts d'image.	Afficher les détails dans Défauts d'image.
Problèmes d'imprimante	L'imprimante ne fonctionne pas	L'alimentation de l'appareil n'est pas correctement connectée.Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché.Erreur dans l'indication du port d'impression.L'imprimante se trouve hors-ligne et Utiliser l'imprimante hors-ligne est décoché.L'imprimante ne reprend pas l'impression après une erreur interne, par exemple un bourrage papier, un manque de papier,etc.L'installation de programmed'imprimante n'est pas correcte.	Vérifiez que le câble de données soit correctement branché.Débranchez et rebranchez le câble de l'imprimante.Vérifiez les paramètres des imprimantes sous Windows pour être sûr que la tâche d'impression a été envoyée vers le bon port.Si l'ordinateur compte plus d'un port,assurez-vous que l'imprimante est connectée au bon port.Vérifiez que l'imprimante se trouve en ligne.Veuillez éliminer les erreurs pourque l'imprimante reprenne l'état normal.Déchargez puis réinstallez le programme d'imprimante.
	Pas de réponse lors de l'impression en ligne	Le câble entre l'ordinateur et l'imprimante n'est pas correctement branché.L'installation de programme d'imprimante n'est pas correcte.Défaillance interne de l'imprimante.	Débranchez et rebranchez le câble de l'imprimante.Déchargez puis réinstallez le programme d'imprimante.
Problèmes de gestion du papier	Erreur de chargement du papier	Le support d'impression n'a pas été correctement chargé.Le support d'impression n'est pas compatible.Le rouleau de chargement est sale.Trop de papier dans la boîte de papier.	Veuillez charger correctement le support d'impression.Veuillez utiliser un support d'impression correspondant aux spécifications.Nettoyez le rouleau de chargement.Retirer l'excédent de papier du bac.
	Bourrage papier	Trop de papier dans la boîte de papier.Le support d'impression n'est pas compatible.Le canal de chargement contient des substances étrangères.Le rouleau de chargement est sale.Des pièces internes ne fonctionnent plus.	Retirer l'excédent de papier du bac.S'assurer d'utiliser le papier en conformité.Nettoyez le canal de chargement.Nettoyez le rouleau de chargement.
	Impression avec entrée simultanée de plusieurs pages	Trop d'électricité statique sur le support papier.Le support d'impression est humide et collant.Des pièces internes ne fonctionnent plus.	Séparez les pages du support d'impression pour éliminer l'électricité statique. Nous vous conseillons d'utiliser le support d'impression recommandé.Séparez les pages du support d'impression, ou utilisez un nouveau support d'impression ou un support sec.

Défauts d'image

Problème	Raison	Solution
L'impression est pâle ou blanche	• Il n'y a plus assez de toner.• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.• La résolution du programme d'impression est trop faible.• La cartouche de toner est endommagée.	• Veuillez utiliser correctement le support d'impression correspondant aux spécifications.• Réglez la résolution d'impression dans le programme.
Taches de toner	• La cartouche de toner est encrassée ou fuit.• La cartouche de toner est endommagée.• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.• Le canal de chargement est encrassé.	• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez le canal de chargement.
Taches blanches	• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.• Le canal de chargement est encrassé.• La partie intérieure de la cartouche de toner est endommagée.• La vitre réfléchissante du laser à l'intérieur de l'imprimante est encrassée.	• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez le canal de chargement.• Nettoyez la vitre réfléchissante du laser.
Du toner se détache	• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.• L'intérieur de l'imprimante est encrassé.• La cartouche de toner est endommagée.• La partie intérieure de l'imprimante est endommagée.·La cartouche de toner est encrassée.·La partie intérieure de la cartouche de toner est endommagée.·La vitre réfléchissante du laser à l'intérieur de l'imprimante est encrassée.·Le canal de chargement est encrassé.	• Veuillez utiliser un support d'impression correspondant aux spécifications.• Nettoyez l'intérieur de l'imprimante.·Nettoyez la vitre réfléchissante du laser à l'arrière de l'imprimante.·Nettoyez le canal de chargement à l'arrière de l'imprimante.
Lignes noires verticales
	·Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.·La cartouche de toner est encrassée.·La partie intérieure de la cartouche de toner est endommagée.·Le canal de chargement est encrassé.·La tension de transfert à l'intérieur de l'imprimante est anormale.	·Veuillez utiliser un support d'impression correspondant aux spécifications.·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
Arrière-plan noir (arrière-plan gris)
	·La cartouche de toner est encrassée.·La partie intérieure de la cartouche de toner est endommagée.·La tête de fusion est endommagée.	·Nettoyez ou remplacez la cartouche de toner.·Veuillez contacter le service clientèle de Pantum pour réparer ou remplacer la tête de fusion.
Des traces cycliques apparaissent
	·Le support d'impression n'est pas correctement chargé.·Le canal de chargement de l'imprimante est encrassé.	·Vérifiez que le support d'impression est correctement chargé.·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
Pages de travers
	·Le support d'impression n'est pas correctement chargé.·Le support d'impression n'est pas conforme aux spécifications.·Le canal de chargement de l'imprimante est encrassé.	·Vérifiez que le support d'impression est correctement chargé.·Veuillez utiliser un support d'impression correspondant aux spécifications.·Nettoyez le canal de chargement à l'intérieur de l'imprimante.
Papier froissé	·La tête de fusion de l'imprimante est endommagée.

Le verso de l'impression est encrassé

• La cartouche de toner est encrassée.
• Le rouleau de transfert de l'imprimante est encrassé.

• La tension de transfert à l'intérieur de l'imprimante est anormale.

• Nettoyez ou remplacez la cartouche de toner.

• Nettoyez les composants de transferts internes de l'imprimante.

Page entière noire

• La cartouche de toner n'est pas correctement installée.
• La partie intérieure de la cartouche de toner est endommagée.
• Charge anormale à l'intérieur de l'imprimante ; la cartouche de toner n'est pas chargée.

- Veillez à installer correctement la cartouche.

Le toner n'adhère pas au papier

• Le support d'impression ne correspond pas aux spécifications d'utilisation, par exemple le support est humide ou trop rugueux.
• L'intérieur de l'imprimante est encrassé.
• La cartouche de toner est endommagée.

• La partie intérieure de l'imprimante est endommagée.

• Veuillez utiliser un support d'impression correspondant aux spécifications.

• Nettoyez l'intérieur de l'imprimante.

Bandes horizontales

• La cartouche de toner n'est pas correctement installée.
• La cartouche de toner est peut-être endommagée.
• La partie intérieure de la cartouche de toner est endommagée.

- Veillez à installer correctement la cartouche.

Remarque: • Les défauts ci-dessus peuvent être atté nués en nettoyant ou en remplaçant la cartouche. Si la difficulté persiste, veuillez contacter le centre de service à la clientèle. Voir le certificat des Trois Garanties pour les coordonnées détaillées.

Remarque: • Les spécifications peuvent légèrement varier selon le modèle d'imprimante utilisé et les fonctions proposées. Ces valeurs sont fondées sur les données initiales. Pour obtenir de plus amples informations sur les spécifications les plus récentes, rendez-vous sur : www.pantum.com.

Présentation des spécifications

Taille du produit(L x P x H)	337mm*220mm*179mm
Poids du produit(sans emballage, mais cartouches présentes)	4.8kg
Environnement opérationnel	Plage de température optimale de fonctionnement: 10~35°C
	Plage d'humidité optimale de fonctionnement: 20%RH~80%RH
Tension d'alimentation	100V Model: AC 100-127V, 50/60Hz, 6A
	220V Model: AC 220-240V, 50/60Hz, 3A
Bruit (niveau de pression acoustique)	Impression:≤52dB(A)
	Prêt(e):≤30dB(A)
Heure d'entrée en attente de réseau	1 minute
Temps d'arrêt automatique par défaut	4 heures
Consommation électrique	En attente: ≤45W
	réseau en veille:Wi-Fi≤3W, Non-Wi-Fi≤2W
	Eteint: ≤0.5W
Système d'opération	Microsoft Windows 7/Win 10/ Win 11/Windows Server 2016/2019/2022(32/64 Bit)
	macOS 10.13~15
	Linux Ubuntu 18.04/Ubuntu 20.04/Ubuntu 22.04(64 Bit)
	iOS 13.0-18.0
	Android 8.0-15.0
	HarmonyOS 2.0-4.0
Interface de communication	Hi-speed USB 2.0
	10/100Base-Tx Ethernet(Aplicable al modelo de red)
	Wi-Fi 802.11b/g/n(Aplicable solo al modelo de Wi-Fi)
Bande de fréquence	BLE: 2400MHz - 2483.5MHz
	Wi-Fi 2.4GHz : 2400MHz - 2483.5MHz
	Wi-Fi 5GHz : 5150MHz - 5350MHz;5470 MHz - 5725MHz
	Wi-Fi 5.8GHz : 5725MHz - 5850MHz

Remarque: Les bandes de fréquences susmentionnées étant communes, les différents marchés restreindront l'utilisation de certaines bandes de fréquences compte tenu des exigences réglementaires du pays.

Puissance de sortie maximale (Déclaration de conformité EU)	BLE: ≤10.00dBm EIRP
	WLAN 2.4GHz : ≤20.00dBm EIRP
	WLAN 5GHz : ≤20.00dBm EIRP
	WLAN 5.8GHz : ≤14.00dBm EIRP

Spécification de l'impression

Vitesse d'impression	BP2300 Series:22ppm(A4)/23ppm(Letter)
	BP1800/BP1800W Series: 18 ppm (A4)/19ppm (Letter)
Temps d'impressionPremière page	<7.8s
Langaged'imprimante	GDI

PANTUM
