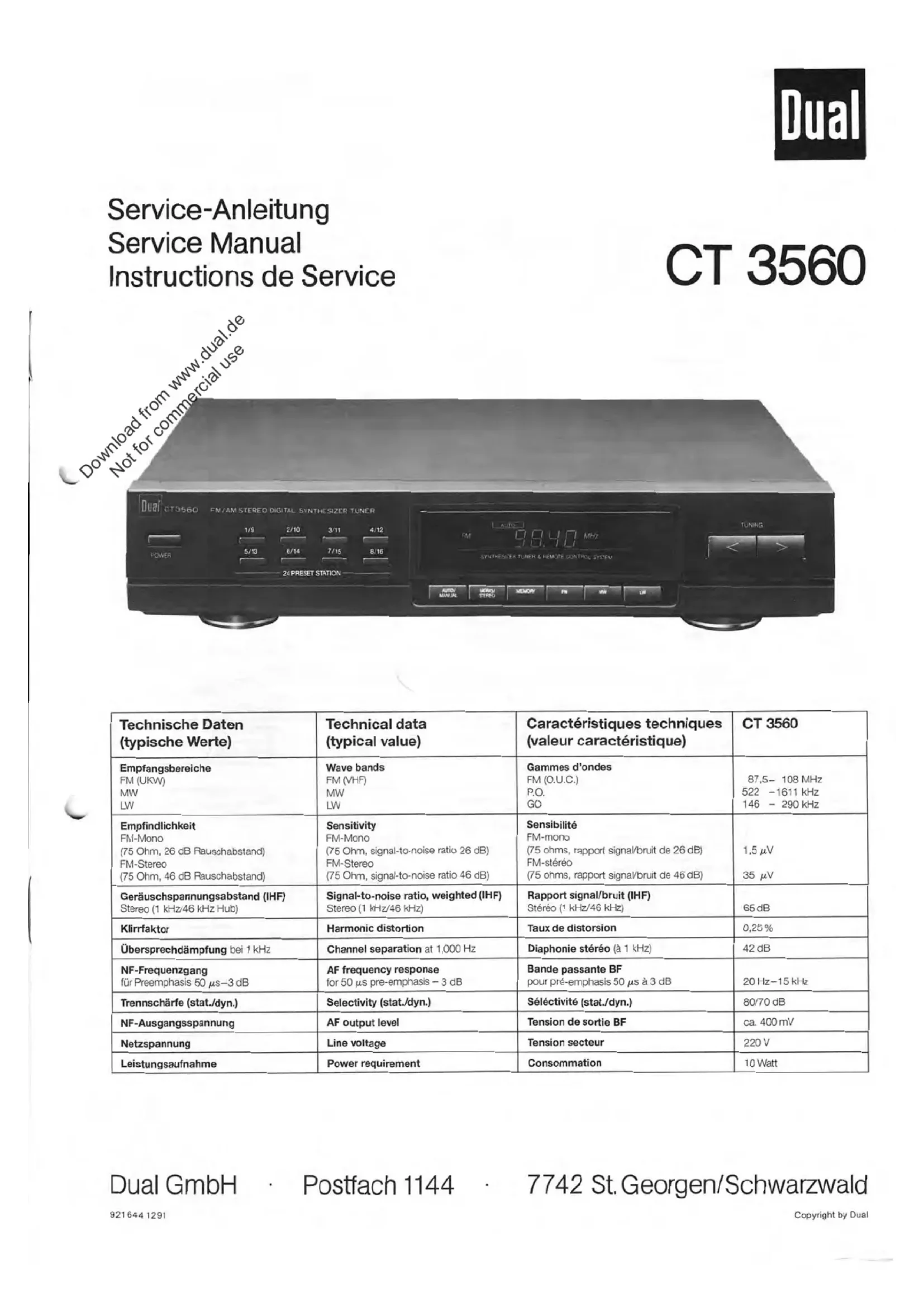

Notice DUAL CT 3560 - page 1
1 / 14
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Tuner radio FM/AM
Marque Dual
Modèle CT 3560
Alimentation 220 V ~ 50 Hz
Consommation électrique Environ 10 W
Dimensions (L x H x P) 430 x 100 x 280 mm
Poids Environ 3,5 kg
Gamme de fréquences FM 87,5 – 108 MHz
Gamme de fréquences AM 520 – 1710 kHz
Sensibilité FM < 1,0 µV
Sensibilité AM < 30 µV
Rapport signal/bruit (FM) > 60 dB
Distorsion harmonique < 0,5 %
Sorties 2 x RCA (Cinch)
Antennes FM 75 Ω, AM cadre (incluse)
Présélections 16 stations
Fonctions Affichage digital, syntonisation manuelle/automatique, indicateur de réception
Entretien Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité Débrancher avant nettoyage. Ne pas exposer à l'humidité.
Pièces détachées Disponibles sur demande (liste dans la notice technique)
Garantie 2 ans

FOIRE AUX QUESTIONS - CT 3560 DUAL

Comment régler la fréquence sur le Dual CT 3560 ?
Utilisez le bouton d'accord (Tuning) pour ajuster la fréquence manuellement. Vous pouvez également activer la recherche automatique en appuyant sur la touche Auto.
Comment sauvegarder une station en mémoire ?
Réglez la station souhaitée, puis appuyez sur l'un des 16 boutons de présélection (Preset) et maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'affichage clignote.
L'appareil ne s'allume pas, que faire ?
Vérifiez d'abord le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur Power est en position ON. Si le problème persiste, le fusible interne a peut-être grillé ; contactez un technicien.
Comment améliorer la réception FM ?
Déployez complètement l'antenne FM (fil ou télescopique) et orientez-la pour minimiser les interférences. Évitez de placer l'appareil près de sources électriques ou de murs épais.
Quelle est la différence entre FM et AM ?
La FM (modulation de fréquence) offre une meilleure qualité sonore avec moins de bruit, idéale pour la musique. L'AM (modulation d'amplitude) a une portée plus longue mais est plus sensible aux parasites.
Comment nettoyer le tuner Dual CT 3560 ?
Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de produits chimiques ou de chiffons humides. Débranchez toujours l'appareil avant le nettoyage.
Des piles sont-elles nécessaires pour le fonctionnement ?
Non, le Dual CT 3560 fonctionne uniquement sur secteur (220 V). Il ne nécessite pas de piles.
Puis-je connecter un casque directement sur le tuner ?
Le tuner ne dispose pas de prise casque. Vous devez le connecter à un amplificateur ou une chaîne hi-fi via les sorties RCA.
Que faire en cas de bourdonnement ou de ronflette ?
Cela est souvent dû à une mauvaise mise à la terre ou à des interférences. Vérifiez les connexions d'antenne et éloignez l'appareil des transformateurs ou câbles d'alimentation.
Où trouver des pièces détachées pour le Dual CT 3560 ?
Les pièces détachées sont disponibles auprès du service après-vente Dual ou chez des revendeurs agréés. Référez-vous à la liste des pièces dans la notice technique pour les numéros de référence.

Questions des utilisateurs sur CT 3560 DUAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Tuner radio au format PDF gratuitement ! Retrouvez votre notice CT 3560 - DUAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CT 3560 de la marque DUAL.

MODE D'EMPLOI CT 3560 DUAL

Ersatzteile · Replacement parts · Pièces détachées · CT 3560

Pos.Art.-Nr.Bezeichnung
1286 711Frontblende
2286 712Fenster
3286 713Fenster Display
4286 714Knopf
5286 715Knopf Preset
6286 716Knopf Tuning
7286 686Knopf Power
10286 717Gehäuseblech
11286 692Fuß
12286 693Filz
15286 718Netztrafo
18232 996Netzkabel
19207 301Tonabnehmerkabel Cinch
Elektronik
D 1223 906Diode 1 N 4148
D 101223 906Diode 1 N 4148
D 102283 327Diode 1 SS 132
D 103223 906Diode 1 N 4148
D 104283 327Diode 1 SS 132
D 105223 906Diode 1 N 4148
bis
D 111223 906Diode 1 N 4148
D 301223 906Diode 1 N 4148
bis
D 304223 906Diode 1 N 4148
D 316223 906Diode 1 N 4148
D 501283 379Diode DZ 10 B
D 502223 906Diode 1 N 4148
D 503223 906Diode 1 N 4148
D 601223 906Diode 1 N 4148
D 604223 906Diode 1 N 4148
bis
D 608223 906Diode 1 N 4148
D 630283 327Diode 1 SS 132
D 701227 344Diode 1 N 4001
bis
D 704227 344Diode 1 N 4001
D 705226 501Diode 1 N 4002
D 708278 051Diode UZ 6,2 B
D 710223 906Diode 1 N 4148
D 711278 051Diode UZ 6,2 B
D 801283 327Diode 1 SS 132
bis
D 804283 327Diode 1 SS 132
D 805223 906Diode 1 N 4148
IC 201286 719IC AL 1266
IC 720286 720IC LA 3401
IC 601286 721IC LC 7230
IC 701286 722IC UPC 78 L 05
LPF 301286 723Spule
LPF 302286 723Spule
L 102286 725Spule
L 103286 726Spule
Pos.Art.-Nr.Bezeichnung
L 104286 727Spule
L 105286 728Spule
L 203286 729Spule
Q 100283 330Transistor KTA 1015 GR
Q 101282 076Transistor KTC 1815 Y
bis
Q 105282 076Transistor KTC 1815 Y
Q 108282 076Transistor KTC 1815 Y
Q 110282 076Transistor KTC 1815 Y
Q 201282 076Transistor KTC 1815 Y
Q 302283 330Transistor KTA 1015 GR
Q 303282 076Transistor KTC 1815 Y
bis
Q 305282 076Transistor KTC 1815 Y
Q 501282 076Transistor KTC 1815 Y
bis
Q 503282 076Transistor KTC 1815 Y
Q 603283 383Transistor KTK 30 AY
Q 604286 731Transistor KTC 2240 GR
Q 605283 383Transistor KTK 30 AY
Q 606286 731Transistor KTC 2240 GR
Q 701282 057Transistor KTD 880 Y
Q 702286 731Transistor KTC 2240 GR
Q 703282 057Transistor KTD 880 Y
Q 704283 330Transistor KTA 1015 GR
Q 706283 330Transistor KTA 1015 GR
Q 801282 076Transistor KTC 1815 Y
Q 802283 330Transistor KTA 1015 GR
Q 803283 330Transistor KTA 1015 GR
Q 804282 076Transistor KTC 1815 Y
SW 1286 732Schalter
bis
SW 16286 732Schalter
T 101286 733Spule
T 201286 734Spule
T 202286 735Spule
VC 101286 736Diode KV 1236 Z2
VC 102283 376Diode 1 SVC 333 A
VC 103286 736Diode KV 1236 Z2
VC 104283 376Diode 1 SVC 333 A
X 601286 737Kristall 4,5 MHz
286 675Filter 1450 BL
286 677Keramik Filter
286 738Schalter (110/220 V)
286 743Schalter (Power)
286 740Tüner
286 673Display
286 741Lampe 6,3 V / 200 MA
283 346Antennenbuchse AM
286 742Antenne
286 678Hilfsanterne
286 739Faltschachtel
286 710Styroporteil
284 691Bedienungsanleitung

Änderungen vorbehalten! Subject to change! Sous réserve de modification!

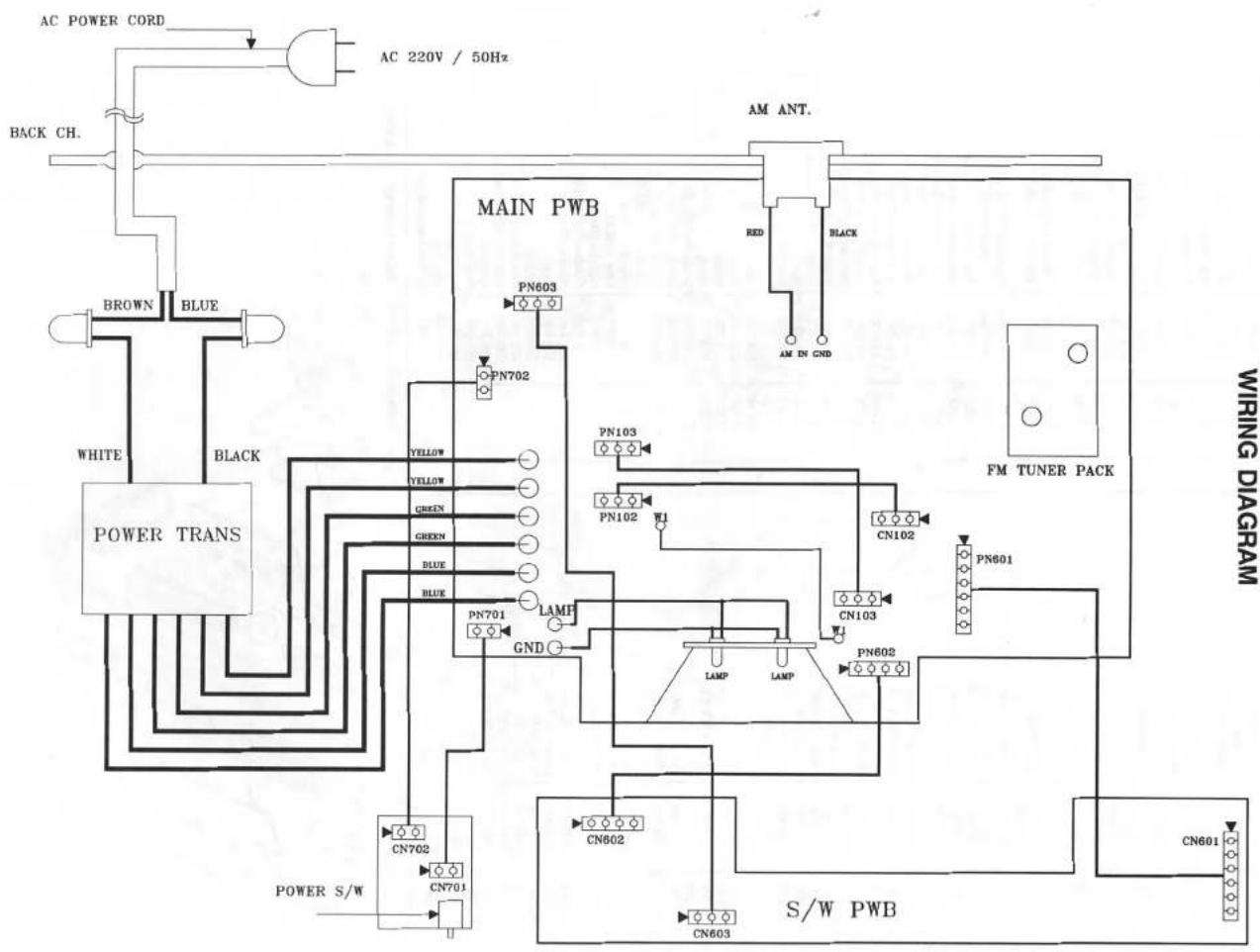

DUAL CT 3560 - 1


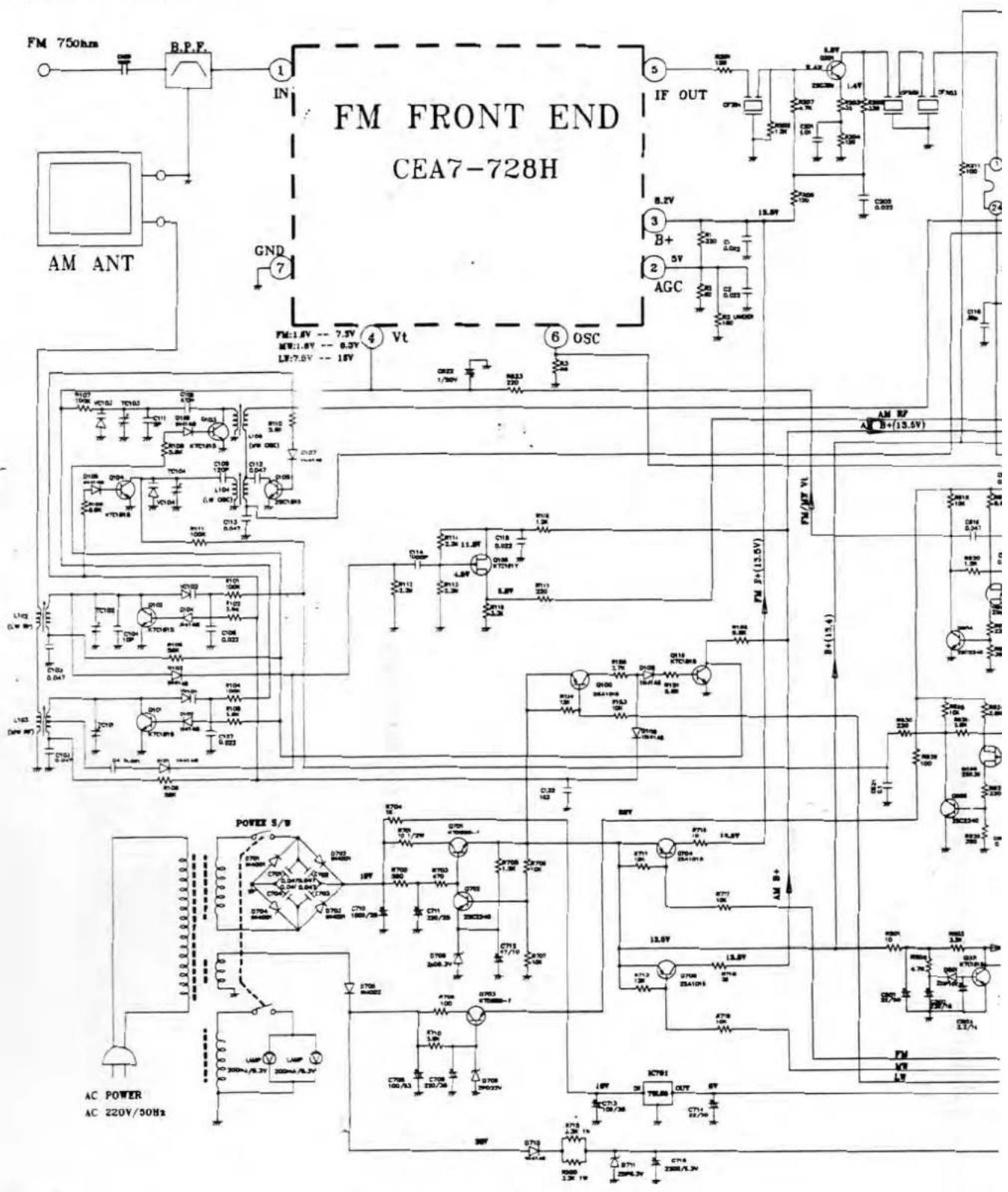

SCHEMATIC DIAGRAM
FM FRONT END CEA7-728H FM 750hm B.P.F. IN 1 GND 7 IF OUT 3 B+ 2 5V AGC 4 Vt 6 OSC 5 1.5V 13.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V 1.5V AM ANT AC POWER AC 220V/30Hz POWER 5/9 AC POWER AC 220V/30Hz

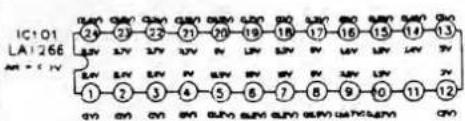

IC101 LA1266 M=1 V 24 23 22 21 20 19 18 17 16 15 14 13 SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV 1 2 3 4 5 6 7 8 9 10 11 12 SNV SNV SNV SNV SNV SNV SNV SNV SNV

DUAL CT 3560 - 4

DUAL CT 3560 - 5
