Stellar UF-1000 Upright Fogger - Machine à effet Showtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à fumée professionnelle
Marque	Showtec
Modèle	Stellar UF-1000 Upright Fogger

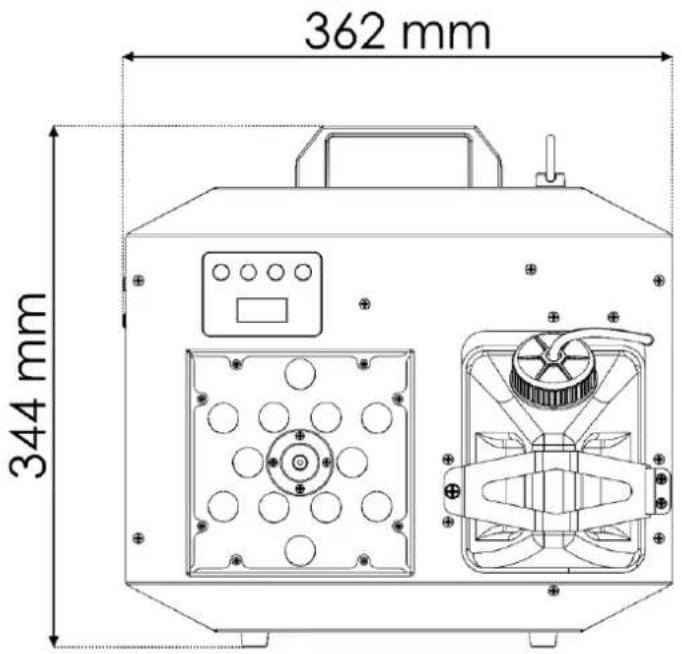

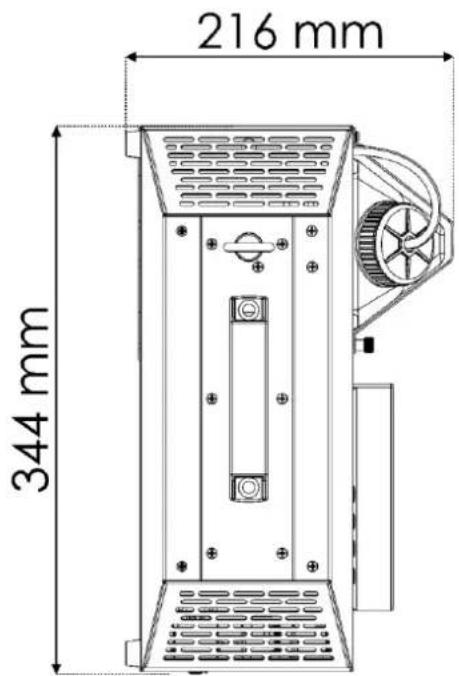

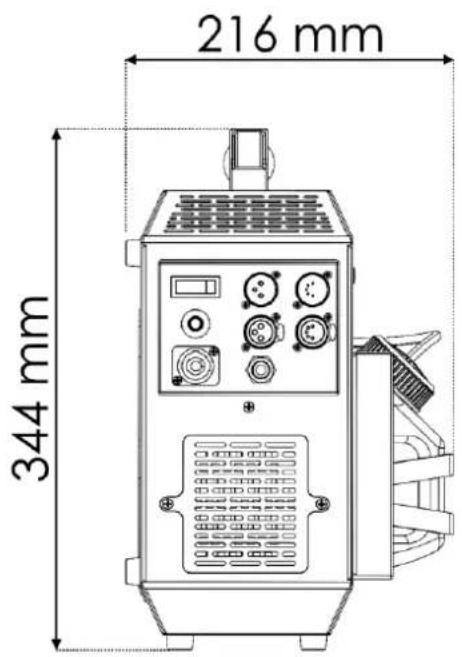

Dimensions (L x l x H)	344 x 362 x 216 mm
Poids	9,9 kg
Alimentation électrique	220 – 240 V CA, 50/60 Hz
Consommation électrique	1 100 W
Élément chauffant	1 000 W
Capacité du réservoir	2 L
Consommation de liquide	150 mL/min à plein débit
Débit de fumée	700 m³/min
Temps de préchauffage	9 minutes
Contrôle DMX	Oui, via connecteurs XLR 3 et 5 broches
Canaux DMX	1, 2, 3, 5 ou 7 canaux
LED intégrées	11 x LED RGBA de 3 W avec macros de couleurs
Télécommande	Optionnelle (prise jack 6,3 mm)
Indice de protection	IP20
Température ambiante max.	40 °C
Distance minimale des surfaces inflammables	0,8 m
Contenu du carton	Machine, câble d'alimentation Power Pro (1,5 m), mode d'emploi
Entretien et nettoyage	Nettoyer régulièrement la buse et les connexions ; utiliser un mélange eau distillée / vinaigre blanc pour les tuyaux
Sécurité	Protection thermique, capteur de liquide, disjoncteur, classe de protection I
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le distributeur Highlite

FOIRE AUX QUESTIONS - Stellar UF-1000 Upright Fogger Showtec

Quel liquide à fumée utiliser avec le Showtec Stellar UF-1000 ?

Utilisez exclusivement les liquides recommandés : Showgear Liquide à fumée (code 60603) ou Showgear Liquide haute densité (code 60637). N'utilisez jamais de liquides inflammables (parfum, alcool) car cela pourrait endommager l'appareil ou provoquer des blessures.

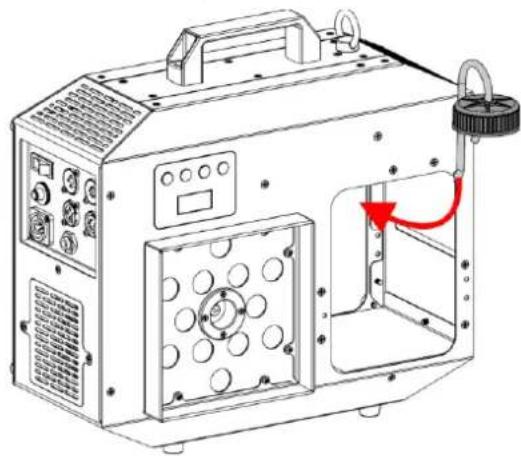

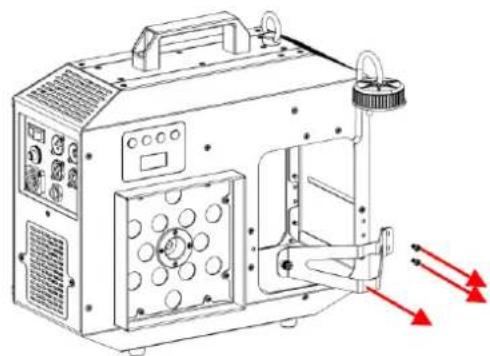

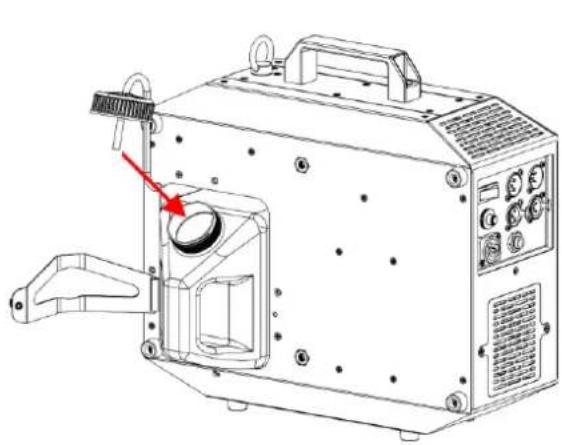

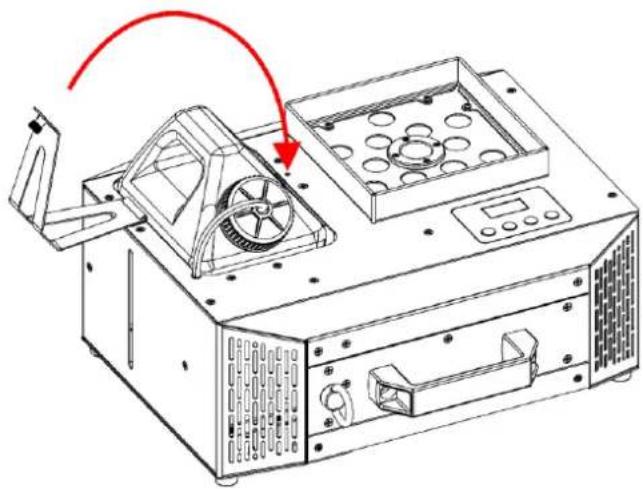

Comment remplir le réservoir de la machine ?

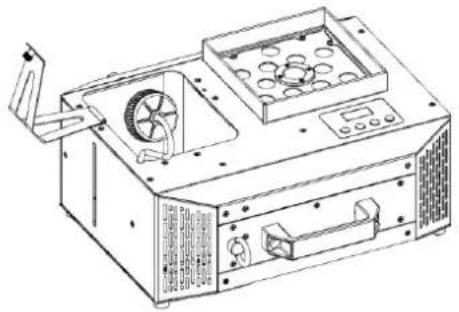

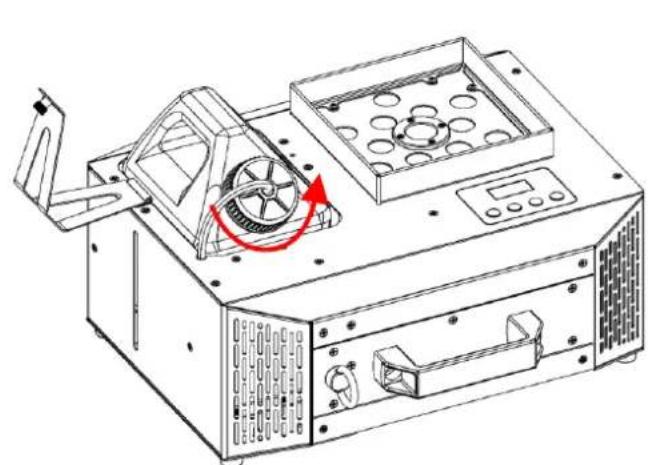

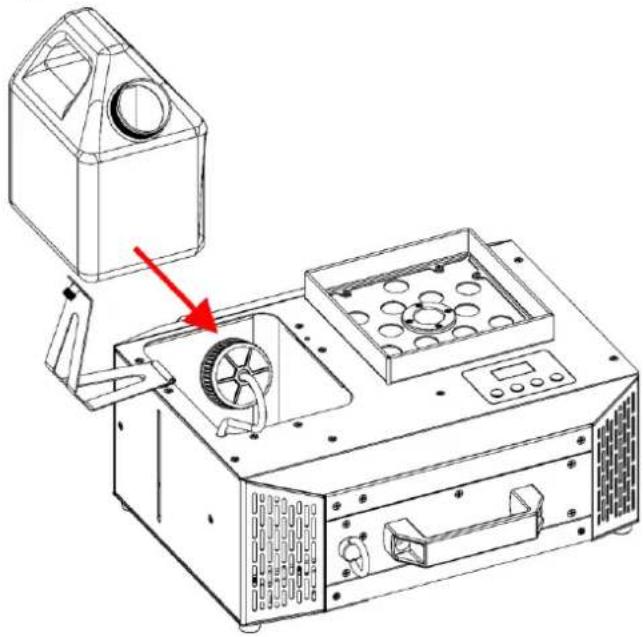

Dévissez la vis de sécurité du support du réservoir, basculez le support, dévissez le bouchon et retirez le réservoir. Placez-le sur une surface plane et versez le liquide à fumée à l'aide d'un entonnoir sans dépasser la capacité de 2 L. Remettez le réservoir en place, revissez le bouchon et serrez la vis de sécurité.

Comment nettoyer la machine à fumée ?

Débranchez l'appareil et laissez-le refroidir au moins 1 heure. Pour l'extérieur, utilisez de l'air comprimé sec et une brosse douce, puis un chiffon humide pour la buse. Pour les tuyaux, après 40 h de fonctionnement, faites passer une solution de 80 % d'eau distillée et 20 % de vinaigre blanc, puis rincez avec du liquide à fumée.

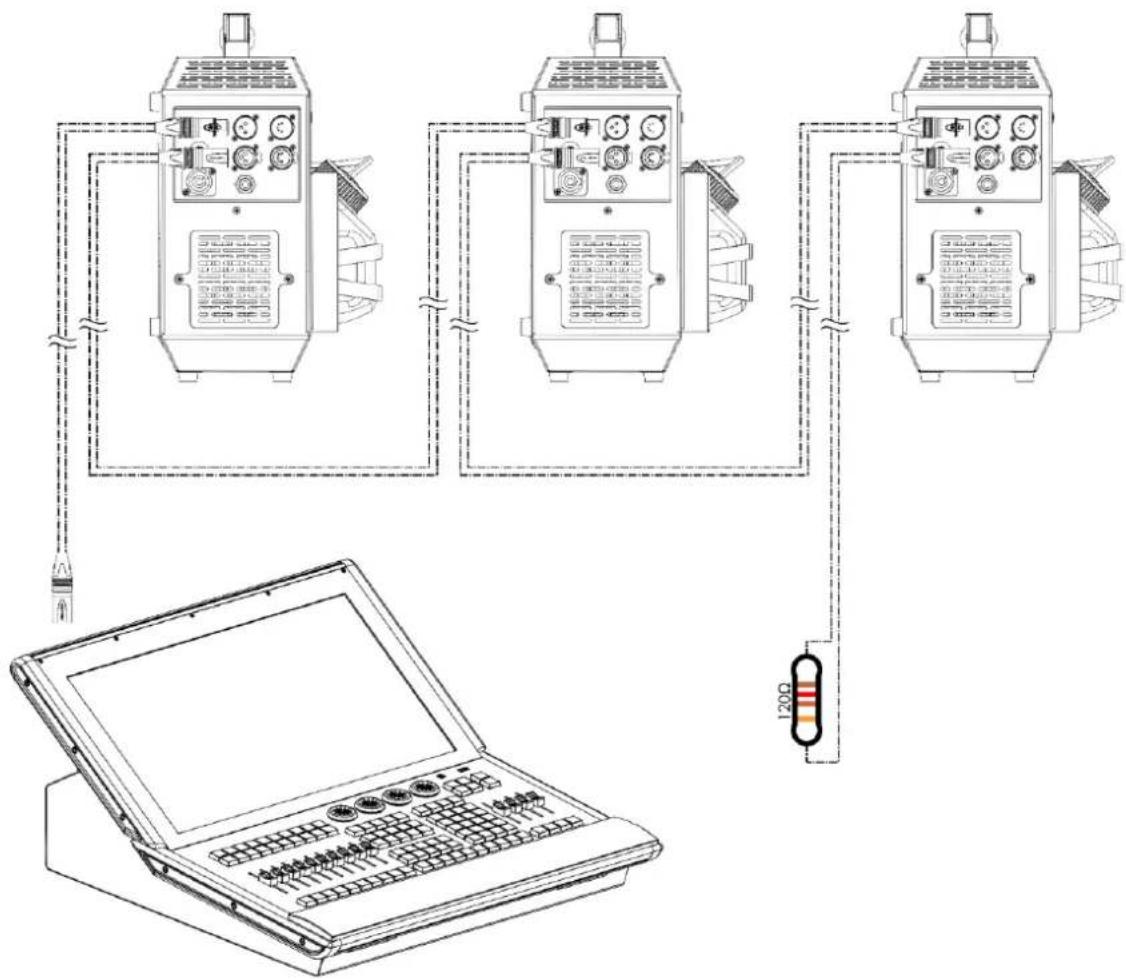

Comment connecter la machine en DMX ?

Utilisez des câbles DMX blindés à paires torsadées. Reliez la sortie DMX du contrôleur à l'entrée DMX de l'appareil, puis reliez les appareils en guirlande. Terminez la ligne par un terminateur de 120 Ω. Réglez l'adresse DMX de départ (001 à 512) via le menu de l'appareil.

Que signifie le message d'erreur 'NO FLUID' sur l'écran ?

Ce message indique que le réservoir est vide ou que les tuyaux sont vides. Remplissez le réservoir avec du liquide recommandé. Si le message persiste, redémarrez l'appareil et attendez quelques secondes que la pompe se réamorce.

Puis-je utiliser une télécommande avec cet appareil ?

Oui, la machine dispose d'une prise jack 6,3 mm pour télécommande. Celle-ci est vendue séparément. Les touches A, B, C, D permettent de produire de la fumée avec une couleur prédéfinie pendant 1 à 8 secondes.

Quelles sont les consignes de sécurité importantes ?

Ne dirigez pas la fumée vers des personnes ou des animaux (distance minimale 50 cm). Laissez refroidir l'appareil plusieurs heures après usage. N'ouvrez jamais le boîtier. Branchez toujours sur une prise avec terre. Utilisez dans un endroit ventilé.

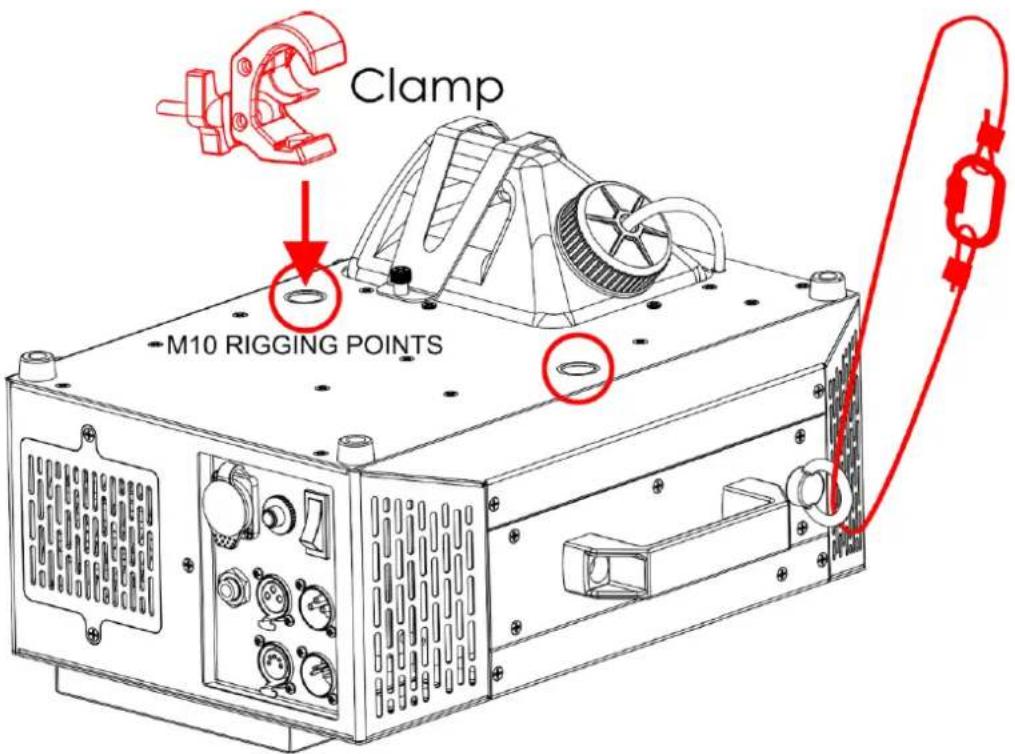

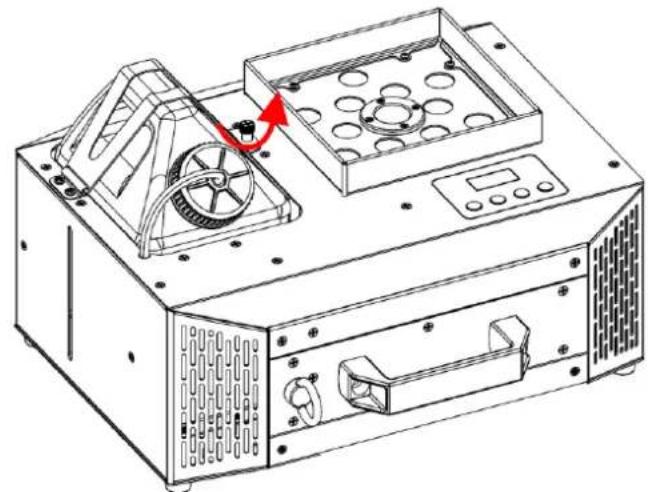

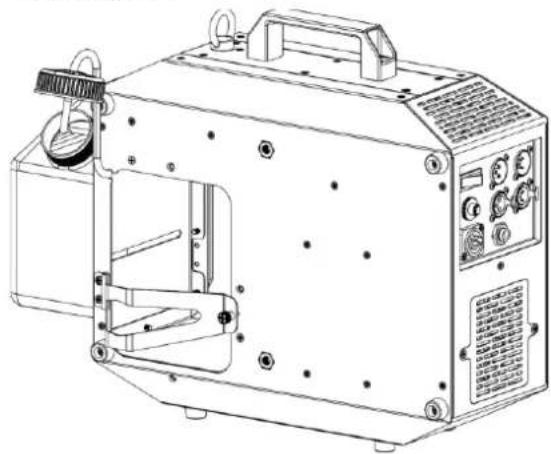

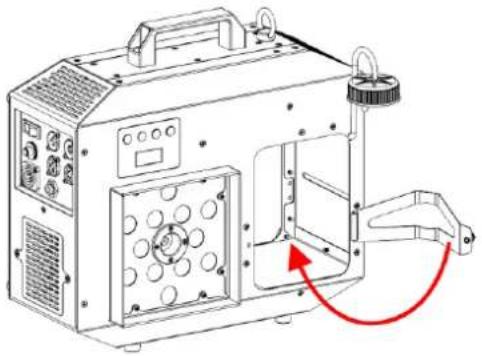

Peut-on installer la machine à l'envers ?

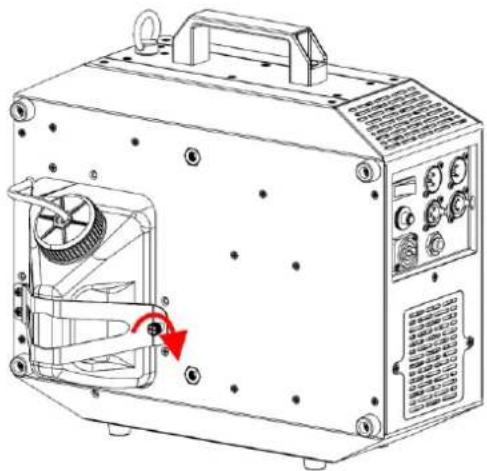

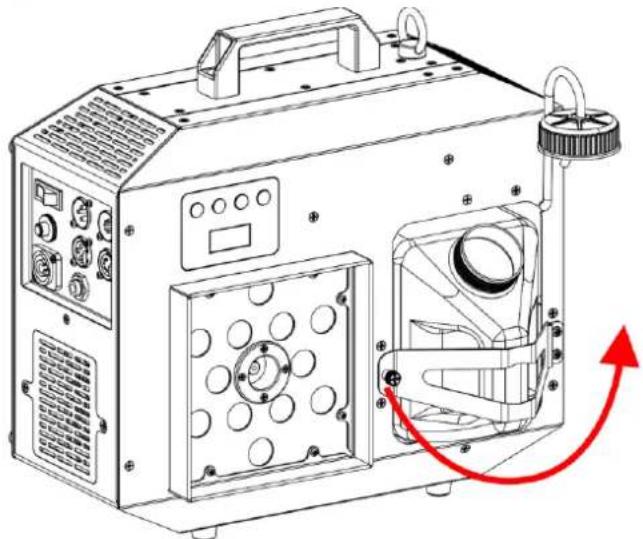

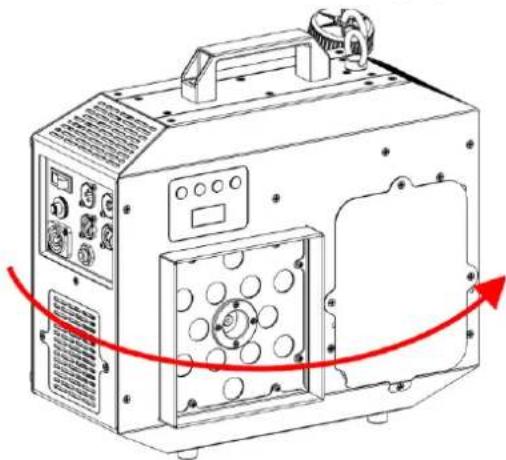

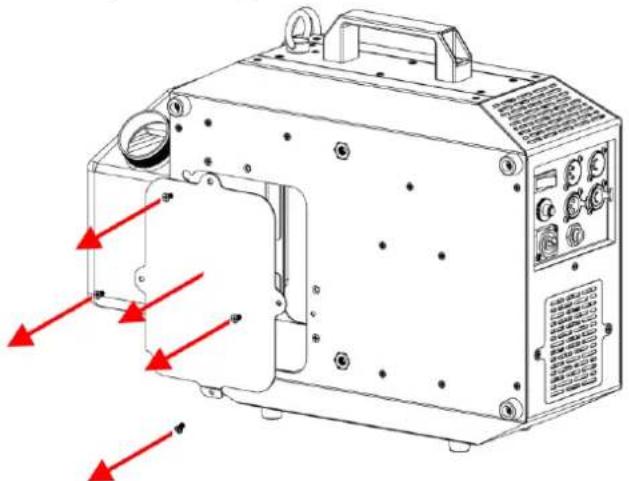

Oui, l'appareil peut être monté verticalement à l'envers sur un truss. Suivez la procédure détaillée dans le manuel : retirez le réservoir, déplacez le support et les tuyaux à l'arrière, puis revissez. Utilisez un câble de sécurité.

Comment changer la couleur des LED ?

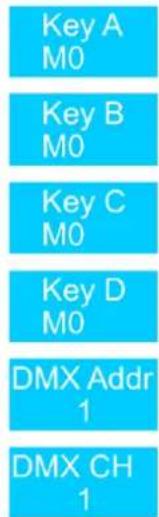

Via le menu, sélectionnez 'Key A' à 'Key D' pour associer une couleur à chaque touche de la télécommande (M0 à M66). En mode DMX, utilisez les canaux de couleur (Ambre, Rouge, Vert, Bleu) ou les macros prédéfinies.

Que faire si la machine ne produit pas de fumée ?

Vérifiez l'alimentation et le disjoncteur (appuyez dessus). Assurez-vous que le réservoir n'est pas vide et que le liquide est recommandé. Si la buse est obstruée, nettoyez-la. Si le problème persiste, contactez votre distributeur Highlite.

MODE D'EMPLOI Stellar UF-1000 Upright Fogger Showtec

Code produit : 61113

Préface

Nous vous remercions d'avoir fait l'acquisition de ce produit Showtec.

L'objectif de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Installation et fonctionnement de l'appareil
• Utilisations conformes et non conformes de l'appareil
  • Procédures d'entretien
• Dépannage
• Transport, stockage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2024 Showtec. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l'autorisation écrite préalable de Highlite International.

La conception et les caractéristiques du produit sont susceptibles d'être modifiées sans préavis.

Pour obtenir la dernière version de ce document ou des versions dans d'autres langues, veuillez vous rendre sur notre site Web www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs agréés n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.

Table des matières

1. Introduction......4

1.1. Avant d'utiliser le produit....4
1.2. Utilisation conforme 4
1.3. Durée de vie du produit ....4
1.4. Conventions de texte....4
1.5. Symboles et indications ....5
1.6. Symboles figurant sur l'étiquette informative ....5

2. Sécurité......6

2.1. Avertissements et consignes de sécurité....6
2.2. Prérequis concernant l'utilisateur....9

3. Description de l'appareil....10

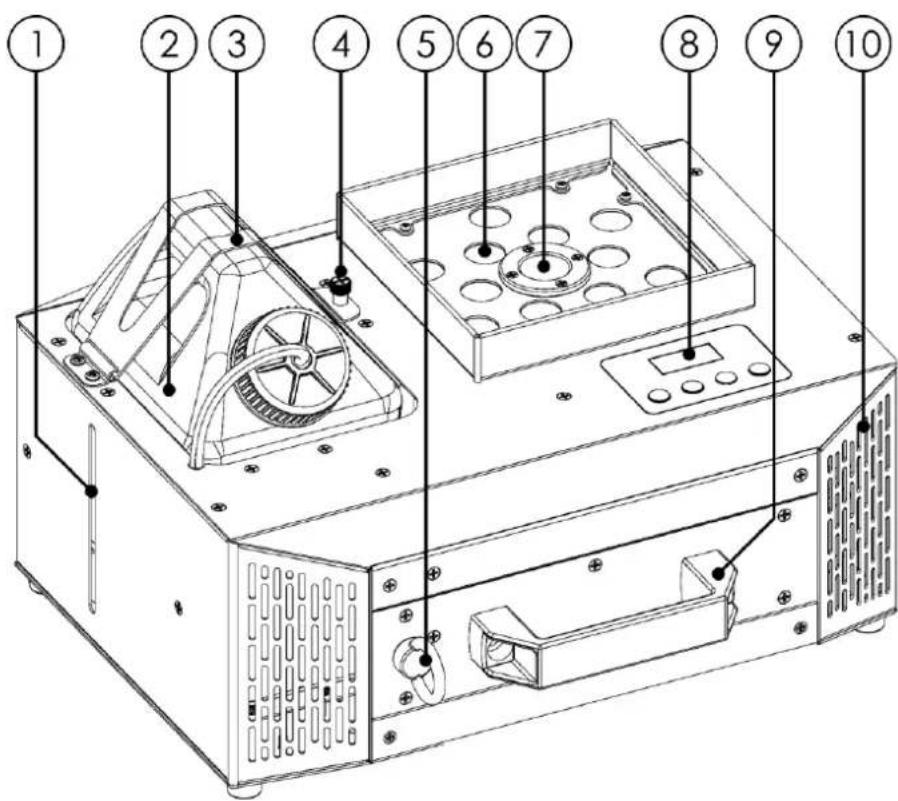

3.1. Vue de face....10

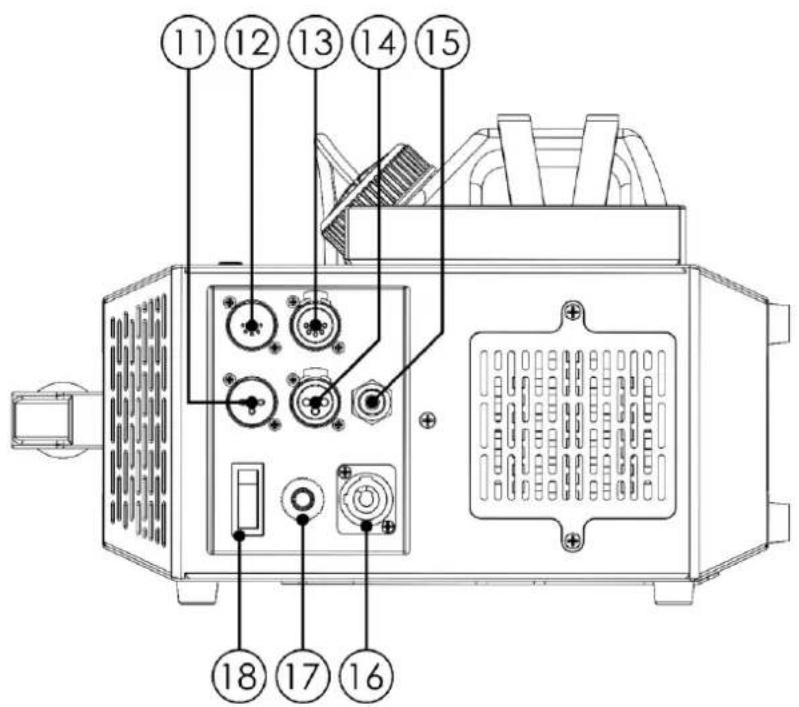

3.2. Vue arrière....11
3.3. Caractéristiques du produit ....12
3.4. Accessoires....12
3.5. Dimensions....13

4. Installation et configuration ....14

4.1. Consignes de sécurité pour l'installation....14
4.2. Équipement de protection individuelle....14
4.3. Exigences relatives au site d'installation....14
4.4. Gréage....14
4.5. Installation à l'envers....16
4.6. Connexion à l'alimentation électrique....20

5. Configuration 21

5.1. Mises en garde et précautions....21
5.2. Configuration autonome....21
5.3. Connexion DMX....21
5.3.1. Protocole DMX-512 21

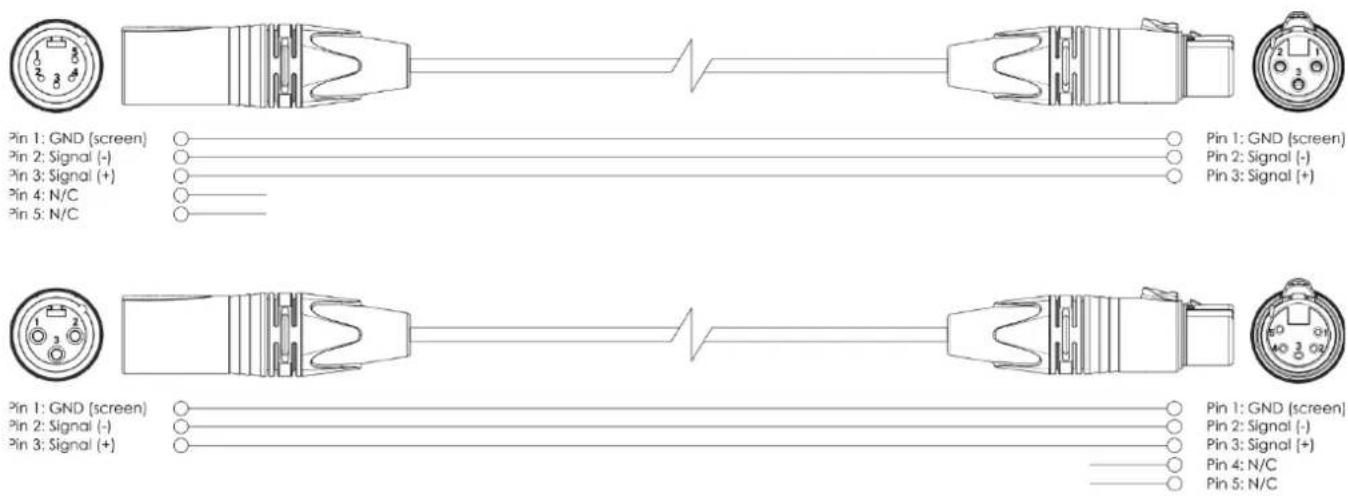

5.3.2. Câbles DMX....22
5.3.3. Connexion DMX 22
5.3.4. Adressage DMX 23

6. Fonctionnement ....24

6.1. Consignes de sécurité pour le fonctionnement ....24
6.2. Liquide à fumée recommandé....24
6.3. Remplissage du réservoir 25
6.4. Vidange du réservoir après utilisation....28
6.5. Redémarrage de l'appareil après la vidange du réservoir ....30
6.6. Modes de contrôle 30
6.7. Fonctionnement manuel....31

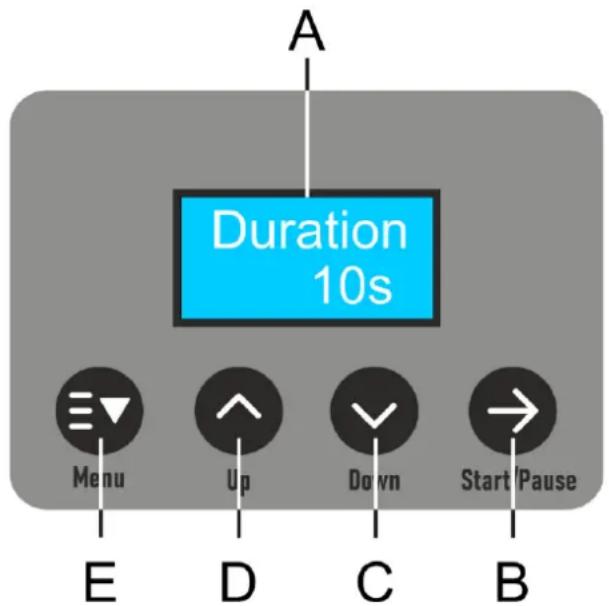

6.7.1. Panneau de contrôle (Appareil)....31
6.7.2. Démarrage 32

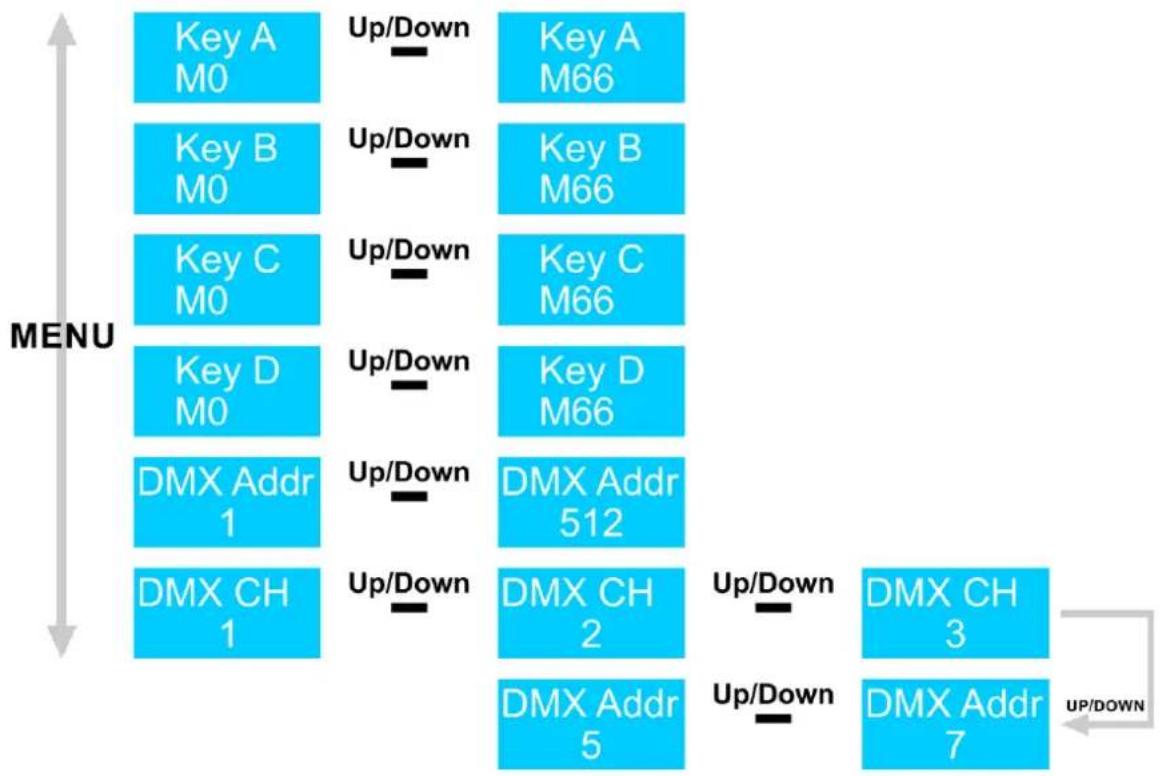

6.7.3. Aperçu du menu....32
6.7.4. Options du menu principal....33

6.7.4.1. Key A (Touche A) 33
6.7.4.2. Key B (Touche B)....33
6.7.4.3. Key C (Touche C) 33
6.7.4.4. Key D (Touche D) 34
6.7.4.5. DMX Address (Adresse DMX) 34
6.7.4.6. Mode DMX....34

6.8. Fonctionnement par protocole DMX....35

6.9. Canaux DMX 35

6.9.1. 1 Canal....35

6.9.2. 2 Canaux....35

Stellar UF-1000 Upright Fogger

6.9.3. 3 canaux, 5 canaux, 7 canaux....35
6.10. Couleurs prédéfinies ....36

7. Dépannage....37

8. Entretien....38

8.1. Consignes de sécurité pour l'entretien....38
8.2. Entretien préventif....38

8.2.1. Instructions de base pour le nettoyage....38
8.2.2. Nettoyer les tuyaux de liquide ....39
8.3. Entretien correctif....39

9.1. Instructions pour la désinstallation ....40
9.2. Instructions pour le transport ....40
9.3. Stockage....40

1.1. Avant d'utiliser le produit

Avis

Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

Après le déballage, vérifiez le contenu du carton. S'il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International.

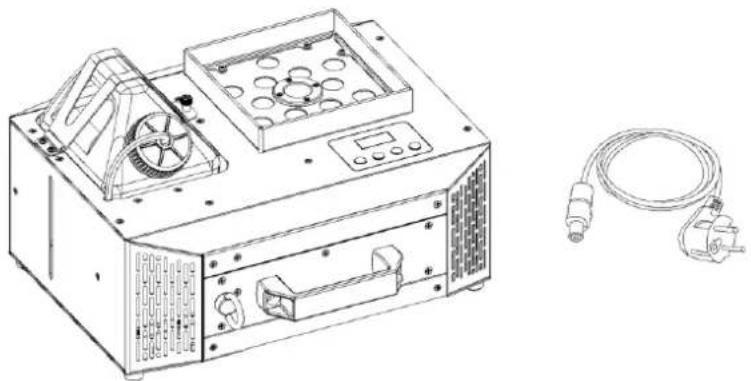

Contenu du paquet :

• Machine à fumée verticale Showtec Stellar UF-1000
- Câble d'alimentation Schuko vers Power Pro (1,5 m)
- Mode d'emploi

1.2. Utilisation conforme

Cet appareil est conçu pour être utilisé comme machine à fumée professionnelle. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels. Cet appareil ne convient pas pour les utilisations domestiques.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

1.3. Durée de vie du produit

Cet appareil n'est pas conçu pour fonctionner en permanence. Débranchez l'appareil de l'alimentation électrique lorsque vous ne l'utilisez pas. Cela réduira l'usure et améliorera la durée de vie de l'appareil.

1.4. Conventions de texte

Dans ce mode d'emploi, les conventions de texte suivantes sont utilisées :

• Boutons : Tous les boutons sont en caractères gras. Exemple : « Appuyer sur les boutons UP/DOWN »
• Références : Les références aux chapitres et aux pièces de l'appareil sont en caractères gras. Exemple : « Reportez-vous au chapitre 2. Sécurité », « tournez la vis de réglage (02) »
  • 0 - 255 : Définit une plage de valeurs
• Remarques : Remarque : (en caractères gras) est suivi d'informations ou de conseils utiles

1.5. Symboles et indications

Les consignes de sécurité et les avertissements sont indiqués dans ce mode d'emploi par des panneaux de sécurité.

Respectez toujours les instructions fournies dans ce mode d'emploi.

DANGER

Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou un préjudice grave.

MISE EN GARDE

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou un préjudice grave.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner un préjudice mineur ou modéré.

Attention

Indique des informations importantes pour le bon fonctionnement et l'utilisation du produit.

Avis

Lisez et respectez les instructions contenues dans ce document.

Risque d'électrocution

Surface chaude

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

1.6. Symboles figurant sur l'étiquette informative

Ce produit est pourvu d'une étiquette informative. L'étiquette informative est située à l'arrière de l'appareil.

L'étiquette informative contient les symboles suivants :

Cet appareil ne doit pas être traité comme un déchet domestique.

Cet appareil est conçu pour être utilisé en intérieur.

Veuillez lire le mode d'emploi fourni avec l'appareil.

Cet appareil appartient à la classe de protection I de la CEI.

2. Sécurité

Avis

Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

2.1. Avertissements et consignes de sécurité

DANGER

Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit être installé hors de portée des enfants.

- Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

DANGER

Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Il est potentiellement dangereux de toucher certaines zones situées à l'intérieur de l'appareil, car elles peuvent présenter un risque électrocution (> 120 V CC).

• N'ouvrez pas l'appareil et ne retirez aucune protection.
• Ne faites pas fonctionner l'appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation, assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées.
• Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien et de maintenance, et lorsque l'appareil n'est pas utilisé.

DANGER

Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI.

• Assurez-vous que l'alimentation électrique de l'appareil est reliée à la terre (masse). Branchez l'appareil uniquement sur une prise de courant dotée d'une prise de terre (masse).
• N'occultez pas la prise à la terre (masse).
• Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.
• Pour le remplacement, n'utilisez que des fusibles du même type et répondant aux mêmes critères de qualité
• Ne laissez pas le câble d'alimentation entrer en contact avec d'autres câbles. Manipulez le câble d'alimentation et toutes les connexions avec le secteur avec précaution.
• Ne modifiez pas le câble d'alimentation, ne le pliez pas, ne le soumettez pas à des contraintes mécaniques, n'exercez pas de pression sur le câble, ne tirez pas dessus et ne le chauffez pas.
• Assurez-vous que le câble d'alimentation n'est pas perforé ni endommagé. Examinez régulièrement le câble d'alimentation pour vérifier qu'il ne présente aucun défaut.
• Ne plongez pas l'appareil dans l'eau ni dans d'autres liquides. N'installez pas l'appareil dans un endroit inondable.
• N'utilisez pas l'appareil pendant les orages. Débranchez immédiatement l'appareil de l'alimentation électrique.

MISE EN GARDE

Risque de brûlures dues à une surface chaude

La buse de sortie de fumée devient très chaude lorsque l'appareil fonctionne.

• Ne touchez pas la buse de sortie de fumée pendant que l'appareil fonctionne ou peu de temps après son utilisation.
• Laissez l'appareil refroidir pendant plusieurs heures avant de procéder à l'entretien ou à la maintenance.

MISE EN GARDE

Risque de brûlures dues à un liquide chaud

La fumée produite par l'appareil est très chaude. De plus, des gouttelettes très chaudes de liquide peuvent s'échapper de la buse de sortie de fumée pendant le fonctionnement de l'appareil.

• Ne dirigez pas la sortie de fumée directement vers des personnes ou des animaux.
• Veillez à ce que les personnes ne puissent pas s'approcher à moins de 50 cm de la buse de sortie de fumée.

MISE EN GARDE

Risque d'explosion dû à une mauvaise manipulation

• N'ajoutez pas de liquides inflammables, tels que du parfum ou de l'alcool, au liquide à fumée.
• N'utilisez l'appareil qu'avec les liquides recommandés dans ce mode d'emploi.

AVERTISSEMENT

Risque de problèmes de santé

• N'utilisez l'appareil qu'avec les liquides recommandés dans ce mode d'emploi. Les autres liquides pourraient contenir des substances dangereuses pour votre santé ou pour l'environnement.
• Consultez systématiquement la fiche de données de sécurité (FDS) du liquide avant son utilisation.
  • N'ingérez pas le liquide.
• Ne dirigez pas la sortie de fumée à hauteur du visage.
• Veillez à utiliser l'appareil dans des espaces bien ventilés.

Les personnes qui souffrent de troubles respiratoires doivent éviter une exposition prolongée aux effets d'ambiance artificiels.

Attention

Risque d'incendie

• Ne dirigez pas la sortie de fumée vers des flammes.
• Maintenez les objets inflammables et sensibles à la chaleur à une distance minimale de 50 cm de la buse de sortie de fumée.
• Ne couvrez pas les fentes d'aération.
  • Assurez-vous qu'il y ait une bonne circulation de l'air autour de l'appareil.

Attention

Alimentation électrique

• Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.
• Assurez-vous que la section des rallonges et des câbles d'alimentation est suffisante pour la consommation électrique requise par l'appareil.

Attention

Consignes générales de sécurité

• Ne faites pas fonctionner l'appareil sans liquide.
• Ne dirigez pas la sortie de fumée vers des sols lisses. La sortie de fumée peut provoquer de la condensation, ce qui peut rendre le sol glissant.
• N'insérez pas d'objets dans les fentes d'aération.
• Évitez d'allumer et d'éteindre l'appareil à intervalles trop rapprochés. Cela réduit la durée de vie de l'appareil.
• Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.
• Si l'appareil tombe ou subit un choc, débranchez-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne l'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l'endommager.
• Si l'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Pour un usage strictement professionnel

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est conçu pour être utilisé comme machine à fumée professionnelle. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.

• Cet appareil ne convient pas pour les utilisations domestiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence.
• Cet appareil ne contient pas de pièces réparables par l'utilisateur. Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Le réservoir de liquide est fermé.
• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet appareil est certifié IP20. La certification IP20 (IP : indice de protection) garantit une protection contre les objets solides de plus de 12 mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d'eau.

2.2. Prérequis concernant l'utilisateur

Ce produit peut être utilisé par des personnes ordinaires. L'entretien peut être effectué par des personnes ordinaires. L'installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions, ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d'éviter les dangers associés à l'installation, aux réparations et à l'entretien de ce produit.

Les personnes dites « ordinaires » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes ordinaires comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

3. Description de l'appareil

La machine à fumée Stellar UF-1000 de Showtec est une machine à fumée verticale dotée d'un élément chauffant de 1 000 watts, et capable de reproduire l'effet CO₂ très tendance. L'appareil peut être orienté dans toutes les directions et dispose de LED RGB intégrées permettant de modifier la couleur de la fumée. Un écran LCD lumineux facilite son utilisation manuelle, mais vous pouvez également la contrôler par protocole DMX, ou avec une télécommande disponible en option. Afin d'obtenir les meilleurs résultats, nous vous recommandons d'utiliser le liquide à fumée de Showgear.

3.1. Vue de face

01) Niveau de liquide
02) Réservoir de liquide à fumée (2 L)
03) Support pour réservoir de liquide
04) Vis de sécurité pour le support du réservoir
05) Anneau de sécurité
06) 11 x LED RGBA de 3 W
07) Buse de sortie de fumée
08) Écran LCD + boutons de contrôle
09) Poignée de transport
10) Ventilation

3.2. Vue arrière

11) Entrée pour connecteur DMX à 3 broches
12) Entrée pour connecteur DMX à 5 broches
13) Sortie pour connecteur DMX à 5 broches
14) Sortie pour connecteur DMX à 3 broches
15) Prise jack de 6,3 mm pour la télécommande
16) Connecteur Power Pro d'entrée d'alimentation (bleu) 220 - 240 V
17) Disjoncteur
18) Interrupteur ON/OFF (Marche/Arrêt)

3.3. Caractéristiques du produit

Modèle :

Stellar UF-1000 Upright Fogger

Électriques :

Tension d'entrée :	220 – 240 V CA, 50/60 Hz
Consommation d'énergie :	1 100 W
Fusible :	NFB 6 A/250 V

Physiques :

Dimensions :	344 x 362 x 216 mm (L x l x H)
Poids :	9,9 kg

Capacité de la machine à fumée :

Élément chauffant :	1 000 W
Temps de mise en route / préchauffage :	9 minutes
Capacité du réservoir :	2 L
Consommation de liquide :	150 mL/min à plein débit
Capacité de sortie :	700 m3/min
Orientations de sortie :	Vers le haut / vers le bas / vers l'avant
Sécurité :	Fiable et sûre grâce à la protection de la température et au capteur de liquide

Fonctionnement et contrôle :

Contrôle :	Contrôle :
Canaux DMX :	Canaux DMX :
Panneau de contrôle :	Panneau de contrôle :

Connexions :

Alimentation électrique :	Entrée pour connecteur d'alimentation (bleu) Power Pro
Données :	Entrée/Sortie pour connecteurs DMX à 3 et 5 broches
Affectation des signaux :	3 broches : broche 1 (masse), broche 2 (-), broche 3 (+)5 broches : broche 1 (masse), broche 2 (-), broche 3 (+),broche 4 (N/C), broche 5 (N/C)
Connexion de la télécommande :	Prise jack de 6,3 mm

Matériaux :

Boîtier :	Métallique
Couleur :	Gris foncé / Argenté
Indice de protection :	IP20
Refroidissement :	Convection

Thermiques :

Température ambiante minimale ta:	0 °C
Température ambiante maximale ta:	40 °C
Température maximale du boîtier tc:	60 °C

Distance minimale :

Distance minimale par rapport aux surfaces inflammables :

0,8 m

3.4. Accessoires

Attention

L'appareil est conçu pour être utilisé avec les accessoires à verrouillage rapide installés.

L'appareil est livré sans télécommande.

Vous devez acheter la télécommande séparément si vous souhaitez l'utiliser avec cet appareil.

3.5. Dimensions

362 mm 344 mm

216 mm 344 mm

216 mm 344 mm

Fig. 04

4. Installation et configuration

4.1. Consignes de sécurité pour l'installation

MISE EN GARDE

Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels.

Si des systèmes de truss sont utilisés, l'installation ne doit être effectuée que par des personnes formées ou qualifiées.

Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss.

4.2. Équipement de protection individuelle

Pendant l'installation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

4.3. Exigences relatives au site d'installation

• L'appareil est conçu pour être utilisé exclusivement en intérieur.
• L'appareil peut être monté sur un truss ou une autre structure de gréage dans n'importe quelle orientation.
• La distance minimale par rapport aux autres objets doit être supérieure à 0,8 m.
• La distance minimale entre la buse de sortie de fumée (07) et toute surface inflammable doit être supérieure à 0,8 m.
• La température ambiante maximale t _a = 40 °C ne doit jamais être dépassée.
  • L'humidité relative ne doit pas dépasser 50 % à une température ambiante de 40 °C.

4.4. Gréage

L'appareil peut être posé sur une surface plane, ou monté sur un truss en position verticale (à l'envers). Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.

AVERTISSEMENT

Limitez l'accès sous la zone de travail pendant le montage et le démontage.

Stellar UF-1000 Upright Fogger

Pour fixer l'appareil, suivez les étapes ci-dessous :

01) Utilisez une pince de fixation pour attacher l'appareil à la structure porteuse, comme indiqué sur la Fig. 05. Assurez-vous que l'appareil est immobilisé.
02) Attachez l'appareil à l'aide d'une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous que la suspension secondaire est capable de supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Faites passer le câble de sécurité dans l'anneau de sécurité (05), comme indiqué sur la Fig. 05.

4.5. Installation à l'envers

L'appareil peut être installé verticalement, à l'envers, sur un truss. Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.

AVERTISSEMENT

Limitez l'accès sous la zone de travail pendant le montage et le démontage.

Pour installer l'appareil à l'envers, suivez les étapes ci-dessous :

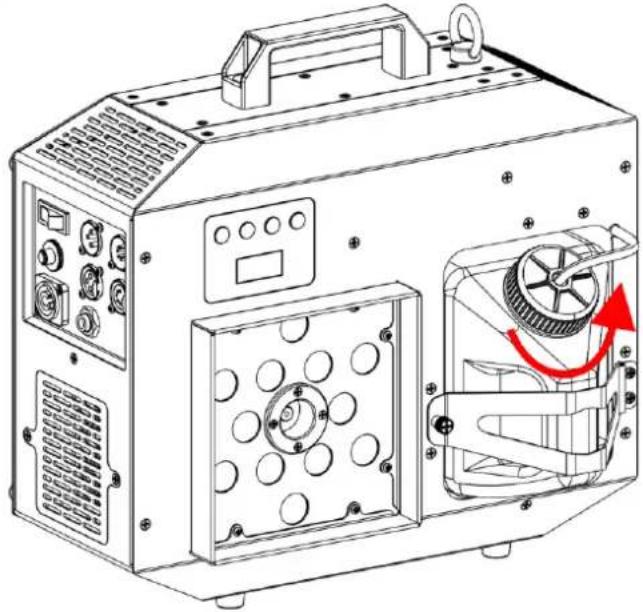

01) Placez l'appareil en position verticale et dévissez le bouchon du réservoir de liquide, comme indiqué sur la Fig. 06.
02) Dévissez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 07.

03) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 08.
04) Retirez le réservoir de liquide (02), comme indiqué sur la Fig. 09.

05) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 10.
06) Dévissez les 2 vis du support, comme indiqué sur la Fig. 11.

07) Retirez les 2 vis et le support du réservoir de liquide (03), comme indiqué sur la Fig. 12.
08) Dévissez les 4 vis de la plaque métallique du réservoir à l'arrière de l'appareil, comme indiqué sur la Fig. 13.

09) Retirez les 4 vis de la plaque métallique du réservoir à l'arrière de l'appareil, et retirez la plaque métallique du réservoir, comme indiqué sur la Fig. 14.
10) Vissez les 2 vis du support à l'arrière et installez le support pour le réservoir de liquide (03), comme indiqué sur la Fig. 15.

11) Sortez le tuyau en caoutchouc de l'orifice situé à l'avant, comme indiqué sur la Fig. 16.
12) Faites passer le tuyau en caoutchouc et le bouchon du réservoir à l'arrière de l'appareil, comme indiqué sur la Fig. 17.

13) Faites passer le tuyau dans l'orifice, comme indiqué sur la Fig. 18.
14) Vissez les 4 vis de la plaque métallique du réservoir sur la face avant de l'appareil, comme indiqué sur la Fig. 19.

15) Tournez l'appareil pour accéder à la face arrière, comme indiqué sur la Fig. 20.
16) Replacez le réservoir de liquide (02) dans l'appareil, comme indiqué sur la Fig. 21.

17) Revissez le bouchon sur le réservoir de liquide, comme indiqué sur la figure 22.
18) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 23.

19) Serrez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 24.
20) Vous pouvez désormais utiliser votre appareil en position verticale, à l'envers, comme indiqué sur la Fig. 25.

4.6. Connexion à l'alimentation électrique

DANGER

Décharge électrique due à un court-circuit

L'appareil est conçu pour fonctionner en courant alternatif de 220 – 240 V et 50/60 Hz. Ne pas alimenter l'appareil avec une autre tension ou fréquence.

Cet appareil appartient à la classe de protection I de la CEI. Assurez-vous que l'alimentation électrique de l'appareil est toujours reliée à la terre (masse).

Avant de brancher l'appareil à la prise de courant :

• Assurez-vous que l'alimentation électrique correspond à la tension d'entrée spécifiée sur l'étiquette informative de l'appareil.
  • Assurez-vous que la prise de courant est reliée à la terre (masse).

Branchez le connecteur d'alimentation de l'appareil dans la prise de courant. Ne connectez pas l'appareil à un variateur d'intensité, car cela pourrait l'endommager.

5. Configuration

5.1. Mises en garde et précautions

Attention

Branchez tous les câbles de données avant de mettre l'appareil sous tension.

Débranchez l'alimentation électrique avant de procéder à la connexion ou à la déconnexion des câbles de données.

5.2. Configuration autonome

Lorsque la machine à fumée verticale Stellar UF-1000 n'est pas connectée à un contrôleur ou à d'autres appareils, elle fonctionne comme un appareil autonome. Elle peut être utilisée manuellement.

Pour plus d'informations sur le mode de contrôle, reportez-vous au chapitre 6.7.4.5. Adresse DMX, page 34.

5.3. Connexion DMX

5.3.1. Protocole DMX-512

Vous avez besoin d'une liaison de données en série DMX pour la réalisation d'effets de fumée avec un ou plusieurs appareils à l'aide d'un contrôleur DMX-512, ou pour la réalisation de spectacles synchronisés de deux appareils (ou plus) configurés en mode DMX.

La machine à fumée verticale Stellar UF-1000 est dotée de connecteurs d'entrée/sortie de signaux DMX à 3 et 5 broches.

L'affectation des broches est la suivante :

• 3 broches : broche 1 (masse), broche 2 (-), broche 3 (+)
• 5 broches : broche 1 (masse), broche 2 (-), broche 3 (+), broche 4 (N/C), broche 5 (N/C)

Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit. Pour ce type de connexion, le nombre d'appareils que vous pouvez contrôler est limité par le nombre total de canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX.

Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32 appareils sur une même liaison de données. Pour connecter plus de 32 appareils sur une même liaison de données, vous devez utiliser un répartiteur/booster DMX optiquement isolé. Sinon, cela peut entraîner une détérioration du signal DMX.

Remarque :

• Distance maximale recommandée pour la liaison de données DMX : 300 m
- Nombre maximal d'appareils recommandé sur une liaison de données DMX : 32 appareils

5.3.2. Câbles DMX

Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 3 broches/5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International, ou fabriquer vos propres câbles.

Si vous utilisez des câbles audio XLR à 3 broches pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué sur la Fig. 26.

5.3.3. Connexion DMX

Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous :

01) Utilisez un câble DMX à 3/5 broches pour relier le connecteur de sortie DMX du contrôleur d'éclairage au connecteur d'entrée DMX du premier appareil.
02) Reliez le connecteur de sortie DMX du premier appareil au connecteur d'entrée DMX du deuxième appareil à l'aide d'un câble DMX à 3/5 broches
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande, comme indiqué sur la Fig. 27.
04) Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier appareil de la liaison de données.

Dans une installation comportant plusieurs appareils, veillez à définir correctement l'adresse de départ DMX de chaque appareil. La machine à fumée verticale Stellar UF-1000 dispose de 5 personnalités DMX : 1, 2, 3, 5 ou 7 canaux.

Si vous souhaitez connecter plusieurs appareils sur une seule liaison de données et les utiliser en mode 7 canaux, par exemple, suivez les étapes ci-dessous :

01) Réglez l'adresse de départ du 1 ^er appareil de la liaison de données sur 1 (001).
02) Réglez l'adresse de départ du 2 ^e appareil de la liaison de données sur 8 (008), puisque 1 + 7 = 8.
03) Réglez l'adresse de départ du 3° appareil de la liaison de données sur 15 (015), puisque 8 + 7 = 15.
04) Continuez d'attribuer les adresses de départ des appareils restants en ajoutant à chaque fois 7 au nombre précédent.

Assurez-vous que les canaux ne se chevauchent pas, afin de pouvoir contrôler correctement chaque machine à fumée verticale Stellar UF-1000. Si deux ou plusieurs appareils sont dotés de la même adresse, ils fonctionneront de manière similaire.

6. Fonctionnement

6.1. Consignes de sécurité pour le fonctionnement

Attention

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est conçu pour être utilisé comme machine à fumée professionnelle. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels. Cet appareil ne convient pas pour les utilisations domestiques.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

Attention

Alimentation électrique

Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

6.2. Liquide à fumée recommandé

Il est recommandé de faire fonctionner l'appareil avec les liquides à fumée suivants. D'autres liquides à fumée pourraient produire un effet de mauvaise qualité ou endommager l'appareil.

• Code produit : 60603 – Liquide à fumée Showgear, 5 L
• Code produit : 60637 – Liquide à fumée haute densité Showgear, 5 L

6.3. Remplissage du réservoir

MISE EN GARDE

Risque d'explosion dû à une mauvaise manipulation

• N'ajoutez pas de liquides inflammables, tels que du parfum ou de l'alcool, au liquide à fumée.
• N'utilisez l'appareil qu'avec les liquides recommandés dans ce mode d'emploi.
- Veillez à ne pas dépasser le niveau maximal de liquide. Ne remplissez pas trop le réservoir !

Pour remplir le réservoir, suivez les étapes ci-dessous :

01) Ne débranchez pas le câble de sécurité.
02) Dévissez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 28.
03) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 29.

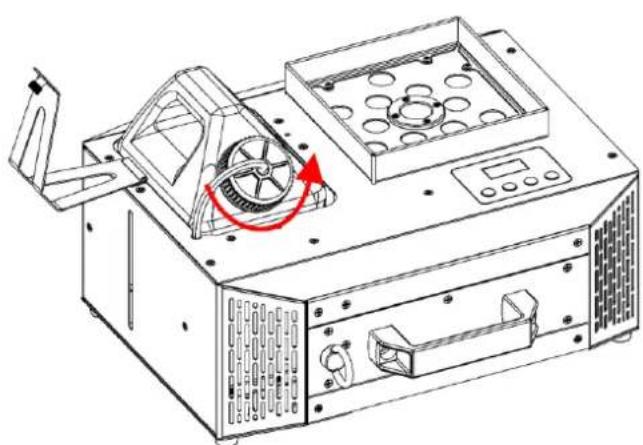

04) Dévissez le bouchon du réservoir de liquide, comme indiqué sur la Fig. 30.
05) Retirez le réservoir de liquide (02), comme indiqué sur la Fig. 31.

06) Placez le réservoir de liquide (02) sur une surface plane près de l'appareil, comme indiqué sur la Fig. 32.

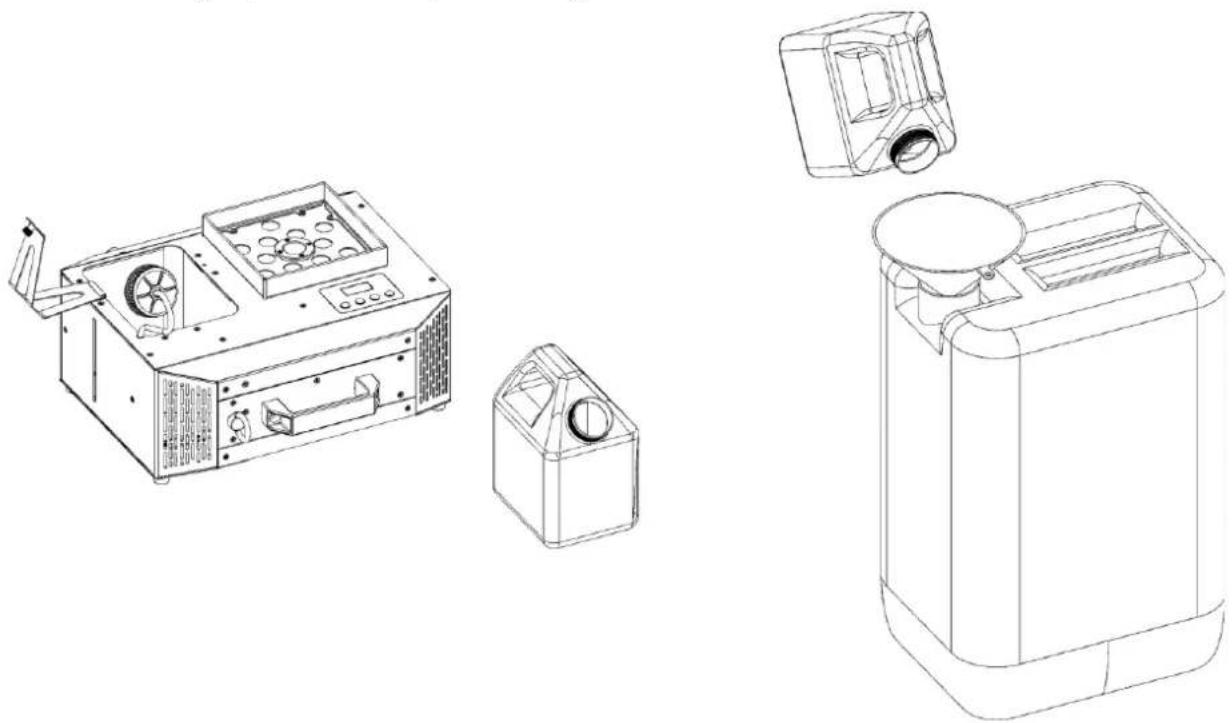

07) Utilisez un entonnoir pour verser le liquide à fumée dans le réservoir, comme indiqué sur la Fig. 33.

08) Remplissez le réservoir de liquide avec le liquide à fumée recommandé (capacité maximale du réservoir de liquide : 2 L). Veillez à ne pas trop le remplir.
09) Replacez le réservoir de liquide (02) dans l'appareil, comme indiqué sur la Fig. 34.

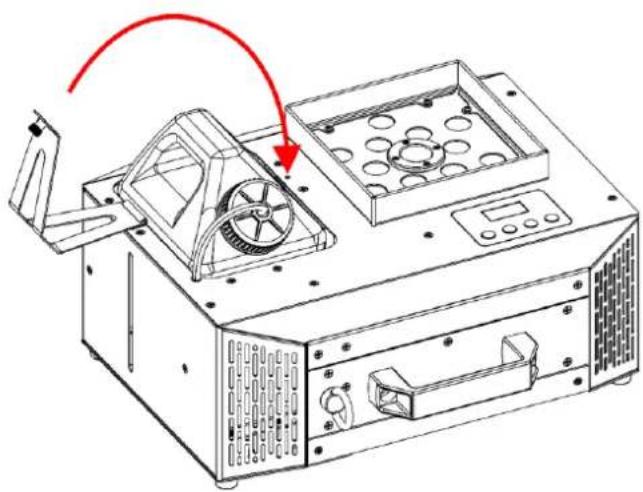

10) Revissez le bouchon sur le réservoir de liquide, comme indiqué sur la Fig. 35.

11) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 36.
12) Serrez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 37.

- Prenez garde à ne pas contaminer le liquide à fumée avec d'autres substances. Replacez toujours les bouchons du bidon de liquide à fumée et du réservoir de liquide de la machine à fumée immédiatement après le remplissage.

6.4. Vidange du réservoir après utilisation

Pour vider le réservoir, suivez les étapes ci-dessous :

01) Ne débranchez pas le câble de sécurité.
02) Dévissez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 38.
03) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 39.

04) Dévissez le bouchon du réservoir de liquide, comme indiqué sur la Fig. 40.
05) Retirez le réservoir de liquide (02), comme indiqué sur la Fig. 41.

06) Placez le réservoir de liquide (02) sur une surface plane près de l'appareil, comme indiqué sur la Fig. 42.
07) Utilisez un entonnoir pour verser le liquide à fumée restant dans le réservoir dans le bidon de liquide à fumée d'origine, comme indiqué sur la Fig. 43.

08) Ne remplissez le bidon qu'avec le liquide à fumée correspondant. Ne mélangez pas différents types de liquide à fumée. Veillez à ne pas trop le remplir.
09) Replacez le réservoir de liquide (02) dans l'appareil, comme indiqué sur la Fig. 44.
10) Revissez le bouchon sur le réservoir de liquide, comme indiqué sur la Fig. 45.

11) Basculez le support du réservoir de liquide (03), comme indiqué sur la Fig. 46.
12) Serrez la vis de sécurité du support du réservoir (04), comme indiqué sur la Fig. 47.

- Prenez garde à ne pas contaminer le liquide à fumée avec d'autres substances. Replacez toujours les bouchons du bidon de liquide à fumée et du réservoir de liquide de la machine à fumée immédiatement après le remplissage.

6.5. Redémarrage de l'appareil après la vidange du réservoir

Lorsque vous faites fonctionner l'appareil avec un réservoir complètement vide, la pompe s'arrête automatiquement de produire de la fumée pour éviter tout dommage. L'écran clignote et affiche :

NO FLUID

01) Si vous remplissez le réservoir et que vous essayez de faire fonctionner l'appareil, l'écran continuera d'afficher ce message d'avertissement.
02) Assurez-vous de remplir complètement le réservoir, laissez le temps à l'appareil de monter en température, puis démarrez manuellement la production de fumée.
Cela prendra quelques secondes, jusqu'à ce que les conduites vides soient remplies de liquide à fumée.

6.6. Modes de contrôle

La machine à fumée verticale Stellar UF-1000 est compatible avec les modes de contrôle suivants :

• Manuel (bouton start/pause)
• Manuel avec la télécommande
• 1, 2, 3, 5, 7 canaux DMX

Pour plus d'informations sur la façon de connecter les appareils, reportez-vous au chapitre

1. Configuration, pages 21-23.

6.7. Fonctionnement manuel

Pour installer l'appareil, suivez les étapes ci-dessous :

01) Remplissez le réservoir (capacité du réservoir de liquide : 2 L). Reportez-vous au chapitre 6.3. Remplissage du réservoir, pages 25-27 pour plus d'informations.
02) Branchez le câble d'alimentation avant d'alimenter l'appareil. Reportez-vous au chapitre 4.6. Connexion à l'alimentation électrique, page 20 pour plus d'informations.
03) Placez l'interrupteur ON/OFF (18) sur la position ON.
04) Attendez que l'appareil monte en température. Cela peut prendre jusqu'à 9 minutes. Tant que l'appareil n'est pas chaud à 100 %, vous ne pouvez pas afficher le menu ou modifier les réglages.

Pour faire fonctionner l'appareil manuellement en tant qu'appareil autonome :

• Utilisez le bouton START/PAUSE pour démarrer/mettre en pause votre production de fumée (1\~8 secondes).
• Tous les voyants LED s'allument.

Remarque :

- En mode de fonctionnement manuel, l'utilisation du panneau de contrôle de l'appareil est toujours prioritaire sur la télécommande.

6.7.1. Panneau de contrôle (Appareil)

A Duration 10s Menu Up Down Start/Pause E D C B

A) Écran LCD

B) Bouton Start/Pause (Démarrage/Pause)

C) Bouton Down (Bas)

D) Bouton Up (Haut)

E) Bouton Menu

Fig. 48

• Utilisez le bouton START/PAUSE pour démarrer/mettre en pause votre production de fumée.
• Utilisez les boutons Up et Down pour augmenter/diminuer les valeurs numériques.
  • Utilisez le bouton MENU pour naviguer dans les menus.

6.7.2. Démarrage

Lors du démarrage, la version actuelle du logiciel s'affiche sur l'écran.

Version 0.3

Avant de pouvoir accéder au menu principal ou de modifier les paramètres, vous devez attendre que l'appareil ait atteint sa température de fonctionnement. L'écran affiche :

Lorsque l'appareil est entièrement monté en température, l'écran affiche :

Ready

6.7.3. Aperçu du menu

Remarque :

- En mode de fonctionnement manuel, l'utilisation du panneau de contrôle de l'appareil est toujours prioritaire sur la télécommande.

Stellar UF-1000 Upright Fogger

6.7.4. Options du menu principal

Le menu principal comporte les options suivantes :

Key A M0 Key B M0 Key C M0 Key D M0 DMX Addr 1 DMX CH 1

Appuie sur le bouton MENU pour naviguer dans le menu principal.

6.7.4.1. Key A (Touche A)

Dans ce menu, vous pouvez définir la couleur de la LED associée à la touche A de la télécommande.

Key A M0 Up/Down Key A M66

Appuyez sur les boutons UP/DOWN pour définir la couleur souhaitée de la LED associée à la touche A de la télécommande. La plage de valeurs va de M0 à M66. M0 = OFF (éteint), M1-M66 représentent différentes couleurs. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations.

Le nombre de secondes pendant lesquelles vous appuyez sur la touche de la télécommande correspond au nombre de secondes pendant lesquelles l'appareil produit de la fumée (1\~8 secondes).

Dans ce menu, vous pouvez définir la couleur de la LED associée à la touche B de la télécommande.

Key B M0 Up/Down Key B M66

Appuyez sur les boutons UP/DOWN pour définir la couleur souhaitée de la LED associée à la touche B de la télécommande. La plage de valeurs va de M0 à M66. M0 = OFF (éteint), M1-M66 représentent différentes couleurs. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations.

Le nombre de secondes pendant lesquelles vous appuyez sur la touche de la télécommande correspond au nombre de secondes pendant lesquelles l'appareil produit de la fumée (1\~8 secondes).

6.7.4.3. Key C (Touche C)

Dans ce menu, vous pouvez définir la couleur de la LED associée à la touche C de la télécommande.

Key C M0 Up/Down Key C M66

Appuyez sur les boutons UP/DOWN pour définir la couleur souhaitée de la LED associée à la touche C de la télécommande. La plage de valeurs va de M0 à M66. M0 = OFF (éteint), M1-M66 représentent différentes couleurs. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations.

Stellar UF-1000 Upright Fogger

Le nombre de secondes pendant lesquelles vous appuyez sur la touche de la télécommande correspond au nombre de secondes pendant lesquelles l'appareil produit de la fumée (1\~8 secondes).

6.7.4.4. Key D (Touche D)

Dans ce menu, vous pouvez définir la couleur de la LED associée à la touche D de la télécommande.

Key D M0 Up/Down Key D M66

Appuyez sur les boutons UP/DOWN pour définir la couleur souhaitée de la LED associée à la touche D de la télécommande. La plage de valeurs va de M0 à M66. M0 = OFF (éteint), M1-M66 représentent différentes couleurs. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations.

Le nombre de secondes pendant lesquelles vous appuyez sur la touche de la télécommande correspond au nombre de secondes pendant lesquelles l'appareil produit de la fumée (1\~8 secondes).

6.7.4.5. DMX Address (Adresse DMX)

Dans ce menu, vous pouvez définir l'adresse DMX.

DMX Addr 1 Up/Down DMX Addr 512

Appuyez sur les boutons UP/DOWN pour définir l'adresse DMX souhaitée. La plage de réglage va de 001 à 512

6.7.4.6. Mode DMX

Dans ce menu, vous pouvez configurer manuellement le mode DMX.

DMX CH 1 Up/Down DMX CH 2 Up/Down DMX CH 3 Up/Down DMX Addr 5 Up/Down DMX Addr 7

Appuyez sur les boutons UP/DOWN pour définir le mode de canal DMX souhaité. Sélectionnez l'une des 5 options suivantes :

• 1 canal
• 2 canaux
  • 3 canaux
• 5 canaux
• 7 canaux

6.8. Fonctionnement par protocole DMX

Pour installer l'appareil, suivez les étapes ci-dessous :

01) Remplissez le réservoir (capacité du réservoir de liquide : 2 L). Reportez-vous au chapitre 6.3. Remplissage du réservoir, pages 25-27 pour plus d'informations.
02) Branchez les câbles DMX avant d'alimenter l'appareil. Reportez-vous au chapitre 5.3. Connexion DMX, page 21 pour plus d'informations.
(03) Branchez le câble d'alimentation avant d'alimenter l'appareil. Reportez-vous au chapitre 4.6. Connexion à l'alimentation électrique, page 20 pour plus d'informations.
04) Placez l'interrupteur ON/OFF (18) sur la position ON.
05) Attendez que l'appareil monte en température. Cela peut prendre jusqu'à 9 minutes. Tant que l'appareil n'est pas chaud à 100 %, vous ne pouvez pas afficher le menu ou modifier les réglages.
06) Définissez l'adresse DMX de départ de l'appareil dans le menu Address (Adresse). Reportez-vous aux chapitres 5.3.4. Adressage DMX, page 23, et 6.7.4.5. Adresse DMX, page 34.

Remarque :

- En mode de fonctionnement manuel, l'utilisation du panneau de contrôle de l'appareil est toujours prioritaire sur la télécommande.

6.9. Canaux DMX

6.9.1. 1 Canal

1 CH	Fonction	Valeur	Réglage
1	Sortie	000 – 031	Aucune fonction
		032 – 255	Production maximale de fumée à 100 % avec une couleur aléatoire

6.9.2. 2 Canaux

2 CH	Fonction	Valeur	Réglage
1	Sortie	000 – 031	Aucune fonction
		032 – 255	Production maximale de fumée à 100 %
2	Couleurs prédéfinies	000 – 255	Macros de couleur 0-66. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations

6.9.3. 3 canaux, 5 canaux, 7 canaux

3 CH	5 CH	7 CH	Fonction	Valeur	Réglage
1	1	1	Sortie	000 – 031	Aucune fonction
				032 – 255	Production maximale de fumée à 100 %
2			Couleurs prédéfinies	000 – 255	Macros de couleur 0-66. Reportez-vous au chapitre 6.10. Couleurs prédéfinies, page 36 pour plus d'informations
	2	2	Ambre	000 – 255	De faible à forte intensité (0 – 100 %)
	3	3	Rouge	000 – 255	De faible à forte intensité (0 – 100 %)
	4	4	Vert	000 – 255	De faible à forte intensité (0 – 100 %)
	5	5	Bleu	000 – 255	De faible à forte intensité (0 – 100 %)
		6	Variateur Maître	000 – 255	De faible à forte intensité (0 – 100 %)
3		7	Stroboscope	000 – 031	Aucune fonction
				032 – 093	Fréquence des flashes du stroboscope linéaire, de OFF à la fréquence la plus élevée
				094 – 169	Stroboscope à impulsions
				170 – 255	Fréquence des flashes du stroboscope aléatoire, de OFF à la fréquence la plus élevée

Remarques :

• Assurez-vous que le canal du variateur maître est ouvert pour pouvoir voir la source lumineuse.
- Assurez-vous que les canaux des couleurs prédéfinies ou ceux des couleurs ambre, rouge, vert et bleu sont ouverts si vous souhaitez utiliser le canal du stroboscope.

6.10. Couleurs prédéfinies

				000	Couleur 0	A 000; R 000; G 000; B 000
				001 - 004	Couleur 1	A 255; R 000; G 000; B 000
				005 - 008	Couleur 2	A 000; R 255; G 000; B 000
				009 - 012	Couleur 3	A 000; R 000; G 255; B 000
				013 - 016	Couleur 4	A 000; R 000; G 000; B 255
				017 - 020	Couleur 5	A 255; R 255; G 000; B 000
				021 - 024	Couleur 6	A 255; R 000; G 255; B 000
				025 - 028	Couleur 7	A 255; R 000; G 000; B 255
				029 - 032	Couleur 8	A 000; R 255; G 000; B 255
				033 - 036	Couleur 9	A 000; R 000; G 255; B 255
				037 - 040	Couleur 10	A 255; R 255; G 255; B 000
				041 - 044	Couleur 11	A 255; R 255; G 000; B 255
				045 - 048	Couleur 12	A 255; R 000; G 255; B 255
				049 - 052	Couleur 13	A 000; R 255; G 255; B 255
				053 - 056	Couleur 14	A 255; R 255; G 255; B 255
				057 - 060	Couleur 15	A 177; R 177; G 177; B 177
				061 - 064	Couleur 16	A 238; R 091; G 255; B 089
				065 - 068	Couleur 17	A 196; R 091; G 255; B 060
				069 - 072	Couleur 18	A 060; R 090; G 255; B 092
				073 - 076	Couleur 19	A 091; R 091; G 255; B 081
				077 - 080	Couleur 20	A 077; R 150; G 200; B 077
				081 - 084	Couleur 21	A 062; R 198; G 010; B 050
				085 - 088	Couleur 22	A 090; R 160; G 255; B 090
				089 - 092	Couleur 23	A 077; R 234; G 255; B 077
				093 - 096	Couleur 24	A 151; R 251; G 161; B 161
				097 - 100	Couleur 25	A 255; R 252; G 153; B 153
				101 - 104	Couleur 26	A 255; R 131; G 131; B 131
				105 - 108	Couleur 27	A 255; R 132; G 186; B 132
				109 - 112	Couleur 28	A 255; R 061; G 252; B 061
				113 - 116	Couleur 29	A 161; R 121; G 251; B 066
				117 - 120	Couleur 30	A 151; R 121; G 255; B 136
				121 - 124	Couleur 31	A 138; R 169; G 255; B 136
				125 - 128	Couleur 32	A 081; R 069; G 145; B 077
				129 - 132	Couleur 33	A 255; R 206; G 143; B 062
				133 - 136	Couleur 34	A 255; R 177; G 153; B 000
				137 - 140	Couleur 35	A 255; R 191; G 138; B 000
				141 - 144	Couleur 36	A 255; R 165; G 098; B 000
				145 - 148	Couleur 37	A 255; R 131; G 000; B 000
				149 - 152	Couleur 38	A 161; R 091; G 081; B 061
				153 - 156	Couleur 39	A 096; R 089; G 079; B 093
				157 - 160	Couleur 40	A 234; R 139; G 171; B 000
				161 - 164	Couleur 41	A 224; R 062; G 097; B 079
				165 - 168	Couleur 42	A 175; R 071; G 173; B 000
				169 - 172	Couleur 43	A 119; R 131; G 199; B 000
				173 - 176	Couleur 44	A 169; R 164; G 212; B 000
				177 - 180	Couleur 45	A 088; R 091; G 163; B 066
				181 - 184	Couleur 46	A 008; R 061; G 086; B 081
				185 - 188	Couleur 47	A 006; R 142; G 208; B 002
				189 - 192	Couleur 48	A 062; R 181; G 209; B 000
				193 - 196	Couleur 49	A 000; R 134; G 201; B 093
				197 - 200	Couleur 50	A 061; R 145; G 212; B 071
				201 - 204	Couleur 51	A 000; R 121; G 192; B 081
				205 - 208	Couleur 52	A 092; R 129; G 184; B 107
				209 - 212	Couleur 53	A 023; R 083; G 115; B 139
				213 - 216	Couleur 54	A 168; R 107; G 063; B 078
				217 - 220	Couleur 55	A 107; R 156; G 231; B 069
				221 - 224	Couleur 56	A 165; R 189; G 247; B 068
				225 - 228	Couleur 57	A 209; R 087; G 182; B 000
				229 - 232	Couleur 58	A 063; R 000; G 085; B 000
				233 - 236	Couleur 59	A 000; R 081; G 082; B 000
				237 - 240	Couleur 60	A 000; R 230; G 231; B 239
				241 - 244	Couleur 61	A 239; R 060; G 060; B 060
				245 - 248	Couleur 62	A 071; R 086; G 063; B 081
				249 - 252	Couleur 63	A 066; R 061; G 100; B 255
253 - 255	Couleur 64	A 069; R 071; G 133; B 233
	Couleur 65	Aléatoire 1 (disponible uniquement pour les touches A-D)
	Couleur 66	Aléatoire 2 (disponible uniquement pour les touches A-D)

7. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisées par une personne ordinaire. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème	Cause(s) probable(s)	Solution
L'appareil ne fonctionne pas du tout	L'appareil n'est pas alimenté	Vérifiez qu'il y a du courant et que les câbles sont branchés
	Disjoncteur	Appuyez de nouveau sur le disjoncteur (17) pour allumer l'appareil
L'appareil ne répond pas au contrôle DMX	Le contrôleur n'est pas connecté	Connectez le contrôleur
	Le signal est inversé. La SORTIE DMX à 3/5 broches du contrôleur ne correspond pas à l'ENTRÉE DMX de l'appareil	Installez un câble inverseur de phase entre le contrôleur et l'appareil
	Le contrôleur est défectueux	Essayez d'utiliser un autre contrôleur
L'appareil répond de manière erratique au contrôle DMX	Mauvaise connexion de la liaison de données	Examinez les connexions et les câbles. Réparez les connexions défectueuses. Réparez ou remplacez les câbles endommagés
	Aucun terminateur de 120 Ω n'est présent au bout de la liaison de données	Insérez un terminateur dans le connecteur de Sortie DMX du dernier appareil de la liaison
	Adressage incorrect	Vérifiez les paramètres de l'adresse et corrigez-les si nécessaire
	Dans le cas d'une installation comportant plusieurs appareils, l'un des appareils est défectueux et perturbe la transmission des données sur la liaison	Pour trouver l'appareil défectueux, débranchez tour à tour chaque appareil et vérifiez à l'état de la liaison de données. Répétez cette procédure jusqu'à ce que le fonctionnement normal soit rétabli
Pas de production de fumée	L'appareil est trop chaud	Laissez l'appareil refroidir.Assurez-vous que les fentes d'aération ne soient pas obstruées.
	L'appareil est endommagé	Déconnectez l'appareil et contactez votre distributeur Highlite International
	Les paramètres de l'alimentation électrique ne correspondent pas à la tension et à la fréquence du courant alternatif local	Déconnectez l'appareil. Vérifiez les paramètres et corrigez-les si nécessaire
	Les tuyaux de liquide ou la buse de sortie de fumée (03) sont obstrués.	Nettoyez les tuyaux de liquide. Reportez-vous aux chapitres 8.2.1. Instructions de base pour le nettoyage et 8.2.2. Nettoyage des tuyaux de liquide, pages 38-39
	Liquide à fumée incompatible	Utilisez le liquide à fumée recommandé.Reportez-vous au chapitre 6.2. Liquide à fumée recommandé, page 24
La buse de sortie de fumée crachote	Liquide à fumée incompatible	Utilisez le liquide à fumée recommandé.Reportez-vous au chapitre 6.2. Liquide à fumée recommandé, page 24
L'appareil ne fonctionne pas correctement.(Message d'erreur : NO FLUID/PAS DE FLUIDE)	Le réservoir est vide	Remplissez le réservoir. Reportez-vous au chapitre 6.3. Remplissage du réservoir, pages 25-27
	Les tuyaux de liquide sont vides	Redémarrez l'appareil. Reportez-vous au chapitre 6.5. Redémarrage de l'appareil après la vidange du réservoir, page 30
Pas de lumière ou les LED s'éteignent par intermittence	Les LED sont endommagées	Déconnectez l'appareil et contactez votre distributeur Highlite International
	Les paramètres de l'alimentation électrique ne correspondent pas à la tension et à la fréquence du courant alternatif local	Déconnectez l'appareil. Vérifiez les paramètres et corrigez-les si nécessaire

8. Entretien

8.1. Consignes de sécurité pour l'entretien

DANGER

Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranchez l'alimentation électrique avant de procéder à l'entretien ou au nettoyage.

MISE EN GARDE

Risque de brûlures dues à une surface chaude

Laissez l'appareil refroidir pendant au moins 15 minutes avant de procéder à l'entretien ou au nettoyage.

8.2. Entretien préventif

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

8.2.1. Instructions de base pour le nettoyage

L'appareil doit être nettoyé régulièrement de la poussière accumulée et des résidus de liquide à fumée.

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranchez l'appareil de l'alimentation électrique.
02) Laissez l'appareil refroidir pendant au moins 1 heure.
03) Retirez la poussière accumulée sur la surface externe en utilisant de l'air comprimé sec et une brosse douce.
04) Nettoyez les résidus de liquide à fumée de la buse de sortie de fumée (07) à l'aide d'un chiffon humide. Utilisez uniquement un chiffon microfibre doux et propre.
05) Nettoyez les connexions (DMX et autres) à l'aide d'un chiffon humide.

Attention

• Ne plongez l'appareil dans aucun liquide.
• N'utilisez pas d'alcool ni de solvants.
• Assurez-vous que les connexions sont complètement sèches avant de brancher l'appareil à l'alimentation électrique et à d'autres appareils.

8.2.2. Nettoyer les tuyaux de liquide

L'appareil doit être nettoyé régulièrement des résidus de liquide à fumée. Après chaque période de 40 heures de fonctionnement continu, il est recommandé de faire passer une solution de nettoyage composée de 80 % d'eau distillée et de 20 % de vinaigre blanc dans le système.

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranchez l'appareil de l'alimentation électrique.
02) Laissez l'appareil refroidir pendant au moins 1 heure.
03) Nettoyez les résidus avec du vinaigre et un nettoyeur de tuyau, et assurez-vous que la buse de sortie de fumée (07) ne soit pas obstruée.
04) Videz entièrement le réservoir de liquide à fumée. Reportez-vous au chapitre 6.4. Vidange du réservoir après utilisation, pages 28-30 pour plus d'informations.
05) Remplissez le réservoir de solution de nettoyage.
06) Branchez le câble d'alimentation avant d'alimenter l'appareil. Reportez-vous au chapitre 4.6. Connexion à l'alimentation électrique, page 20 pour plus d'informations.
07) Veillez à faire fonctionner l'appareil jusqu'à ce que le réservoir soit vide.
08) Veillez à utiliser l'appareil dans des espaces bien ventilés.
09) Répétez cette opération 2 à 4 fois.
10) Remplissez le réservoir avec du liquide à fumée.

8.3. Entretien correctif

L'appareil ne contient pas de pièces réparables par l'utilisateur. N'ouvrez pas l'appareil et n'effectuez aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

9. Désinstallation, transport et stockage

9.1. Instructions pour la désinstallation

MISE EN GARDE

Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels.

• Laissez l'appareil refroidir avant de le démonter.
• Débranchez l'alimentation électrique avant de procéder à la désinstallation.
• Lors de la désinstallation et du démontage de l'appareil, respectez toujours les réglementations nationales et spécifiques au site.
• Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

9.2. Instructions pour le transport

• Assurez-vous que le réservoir de liquide soit vide avant le transport.
- Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
- Respectez toujours les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ».

9.3. Stockage

• Assurez-vous que le réservoir de liquide soit vide avant le stockage de l'appareil. Reportez-vous au chapitre 6.4. Vidange du réservoir après utilisation, pages 28-30 pour plus d'informations.
• Nettoyez l'appareil avant de le ranger. Suivez les instructions de nettoyage des chapitres 8.2.1. Instructions de base pour le nettoyage, page 38, et 8.2.2. Nettoyage des tuyaux de liquide, page 39
• Rangez l'appareil dans son emballage d'origine, si possible.

10. Élimination

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit en le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et électroniques. Cela permet d'éviter toute pollution de l'environnement ou d'éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

11. Approbation

CE

UK CA

Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Web de Highlite International (www.highlite.com).
