| Type de produit | Machine à effet - ventilateur de scène haute puissance |
| Marque | Showtec |
| Modèle | SF-250 |
| Dimensions (L x l x H) | 520 x 460 x 470 mm |
| Poids | 15 kg |
| Tension d'entrée | 220-240 V AC, 50/60 Hz |
| Consommation électrique | 700 W |
| Commande de vitesse | 3 positions (0 = arrêt, 1-3 = lent à rapide) |
| Boîtier | Métal et plastique ignifuge |
| Connexion électrique | Câble d'alimentation Schuko de 8,5 m |
| Température ambiante maximale | 40 °C |
| Température maximale du boîtier | 80 °C |
| Distance minimale des surfaces inflammables | 0,5 m |
| Protection | Classe I (mise à la terre obligatoire) |
| Garantie | 1 an après la date d'achat |
| Entretien et nettoyage | Nettoyer le couvercle avec un chiffon humide ; nettoyer les composants internes une fois par an avec une brosse douce et un aspirateur |
| Sécurité | Débrancher avant toute intervention ; ne pas utiliser en permanence ; maintenir un espace d'air libre de 50 cm autour de l'unité |
| Huile ou liquide nécessaire | Aucun |
| Pièces détachées et réparabilité | L'appareil ne contient aucune pièce réparable par l'utilisateur ; s'adresser à un technicien qualifié |
| Utilisation prévue | Usage professionnel en intérieur, sur une surface au sol dégagée |
| Accessoires inclus | Câble d'alimentation Schuko 8,5 m, manuel d'utilisateur |
FOIRE AUX QUESTIONS - SF-250 Showtec
Questions des utilisateurs sur SF-250 Showtec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à effet au format PDF gratuitement ! Retrouvez votre notice SF-250 - Showtec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF-250 de la marque Showtec.
MODE D'EMPLOI SF-250 Showtec
Code commande : 80375
Table des matières
Avertissement....2
Consignes de sécurité ....2
Conditions d'utilisation....4
Fixation 4
Branchement au secteur ....4
Instructions de retour....5
Réclamations....5
Description de l'appareil ....6
Aperçu 6
Installation....7
Réglage et fonctionnement ....7
Entretien....7
Dépannage 7
Pas de ventilation....7
Spécifications du produit 8
Remarque 9
Avertissement
Pour votre propre sécurité, veuillez lire attentivement ce manuel de l'utilisateur!
Instructions pour le déballage
Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le revendeur et conservez le matériel d'emballage pour vérification. Veuillez conserver le carton et les emballages. Si un appareil doit être renvoyé à l'usine, il est important de le remettre dans sa boîte et son emballage d'origine.

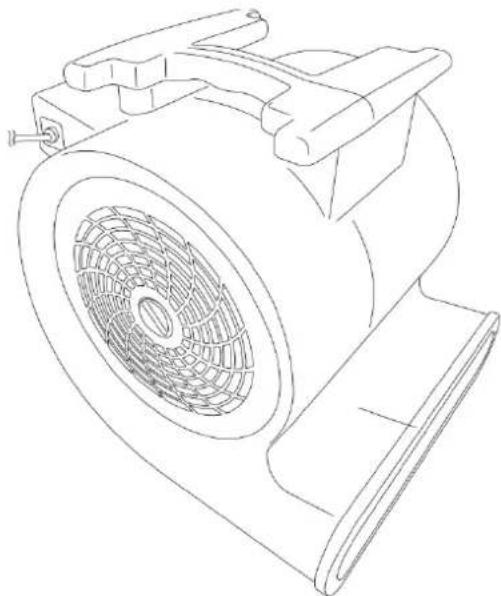

Le contenu expédié comprend :
• Showtec SF-250 avec câble d'alimentation 8,5 m
• Manuel de l'utilisateur
Conservez l'appareil à l'abri de la pluie et de l'humidité ! Débranchez l'appareil avant d'ouvrir le boîtier !
Consignes de sécurité
Toute personne impliquée dans l'installation, le fonctionnement et l'entretien de cet appareil doit :
- être qualifiée ;
- suivre les consignes de ce manuel.
ATTENTION! Soyez prudent lorsque vous effectuez des opérations. La présence d'une tension dangereuse constitue un risque de choc électrique lié à la manipulation des câbles !
Avant la première mise en marche de votre appareil, assurez-vous qu'aucun dommage n'a été causé pendant le transport.
Dans le cas contraire, contactez votre revendeur.
Pour conserver votre matériel en bon état et s'assurer qu'il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l'utilisateur de suivre les consignes et avertissements de sécurité de ce manuel.
Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l'appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d'être réparée par l'utilisateur. Confiez les opérations de maintenance et les réparations à des techniciens qualifiés.
IMPORTANT :
Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ou par des modifications non autorisées de l'appareil.
- Ne mettez jamais en contact le cordon d'alimentation avec d'autres câbles ! Manipulez le cordon d'alimentation et tous les câbles liés au secteur avec une extrême prudence !
• N'enlevez jamais l'étiquetage informatif et les avertissements indiqués sur l'appareil. - Ne couvrez jamais le contact de masse avec quoi que ce soit.
- Maintenez-le toujours par ses poignées de transport.
- Ne placez jamais de matériaux devant le ventilateur.
- Ne laissez jamais traîner de câbles par terre.
- Ne connectez pas l'appareil à un bloc de puissance.
• N'allumez et n'éteignez pas l'appareil à des intervalles réduits. Cela pourrait nuire à sa durée de vie. - Ne touchez pas le boîtier de l'appareil à mains nues durant le fonctionnement de celui-ci (le boîtier devient très chaud).
- N'utilisez pas le ventilateur en cas de pièce manquante ou abîmée.
- Ne touchez pas les lames du ventilateur lorsque l'appareil est en marche.
- Laissez-le refroidir au moins 5 minutes avant de le manipuler.
- Ne secouez pas l'appareil. Évitez tout geste brusque durant l'installation ou l'utilisation de l'appareil.
- Utilisez l'appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l'eau ou tout autre liquide.
- Utilisez l'appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées.
• Utilisez l'appareil seulement après vous être familiarisé avec ses fonctions. - Évitez les flammes et éloignez l'appareil des liquides ou des gaz inflammables.
- Maintenez toujours le boîtier fermé pendant l'utilisation.
- Veillez toujours à garder un espace minimum d'air libre de 50 cm autour de l'unité pour favoriser sa ventilation.
- Débranchez toujours l'appareil lorsqu'il n'est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d'alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d'alimentation.
- Assurez-vous que l'appareil n'est pas exposé à une source importante de chaleur, d'humidité ou de poussière.
- Assurez-vous que la tension disponible n'est pas supérieure à celle indiquée sur le panneau situé à l'arrière.
- Assurez-vous que le câble d'alimentation n'est pas endommagé ou ne comporte pas d'éraflures. Vérifiez régulièrement l'appareil et le câble d'alimentation.
- Si le ventilateur est visiblement endommagé, il doit être remplacé.
- Si vous heurtez ou laissez tomber l'appareil, débranchez-le immédiatement du courant électrique. Par sécurité, faites-le réviser par un technicien qualifié avant de l'utiliser.
- Si l'appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l'intérieur de l'appareil pourrait l'endommager. Laissez l'appareil hors tension et à température ambiante.
- Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l'utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d'origine) et renvoyez-le à votre revendeur Showtec pour révision.
- À l'usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l'unité fonctionner sans surveillance.
• N'essayez pas de shunter la protection thermostatique ou les fusibles. - L'utilisateur est responsable du positionnement et du fonctionnement corrects du SF-250. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l'installation incorrecte de cet appareil.
- Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre.
SF-250
- Les réparations, maintenances et connexions électriques doivent être prises en charge par un technicien qualifié.
• GARANTIE : jusqu'à un an après la date d'achat.
Conditions d'utilisation
- Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes.
- La température ambiante maximale t _a = 40°C ne devra jamais être dépassée.
• L'humidité relative ne doit pas dépasser 50 % à une température ambiante de 40°C. - Si cet appareil est utilisé d'une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l'annulation de la garantie.
- Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, une décharge électrique, un accident, etc.
Vous mettriez ainsi en danger votre sécurité et celle des autres !
Fixation
Veuillez suivre les directives européennes et nationales concernant la fixation, l'assemblage de structures et autres problèmes de sécurité.
N'essayez pas d'installer cet appareil vous-même !
Confiez cette tâche à un revendeur autorisé !

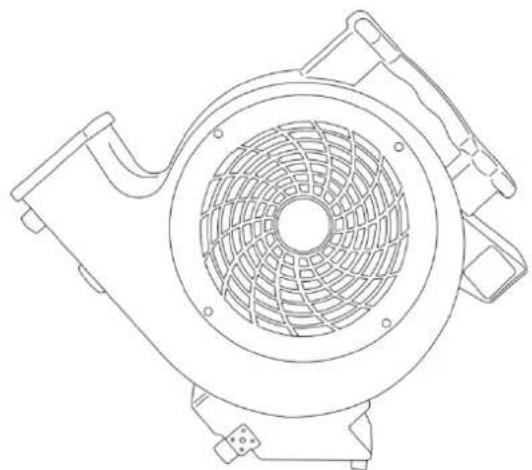

Le SF-250 peut être placé sur une surface au sol dégagée.
Une mauvaise installation peut provoquer de graves dommages matériels et physiques !
Branchement au secteur
Branchez la fiche d'alimentation de l'appareil au secteur.
Veillez à toujours connecter le bon câble de couleur à l'endroit approprié.
| International | Câble UE | Câble Royaume-Uni | Câble USA | Broche |
| L | MARRON | ROUGE | JAUNE / CUIVRE | PHASE |
| N | BLEU | NOIR | ARGENTÉ | NEUTRE |
| JAUNE / VERT | VERT | VERT | TERRE (PROTECTION) |
Assurez-vous que votre appareil est toujours connecté à une prise de terre !
Une mauvaise installation peut provoquer de graves dommages matériels et physiques !
Instructions de retour
Les marchandises qui font l'objet d'un retour doivent être envoyées en prépayé et dans leur emballage d'origine. Aucun appel téléphonique ne sera traité. L'emballage doit clairement indiquer le numéro d'autorisation de retour (numéro RMA). Les produits renvoyés sans numéro RMA seront refusés. Highlite refusera les marchandises renvoyées et se dégagera de toute responsabilité. Contactez Highlite par téléphone au +31 (0)45566772 ou en envoyant un courrier électronique à aftersales@highlite.nl pour demander un numéro RMA avant d'expédier le produit. Soyez prêt à fournir le numéro du modèle, le numéro de série et une brève description de la raison du retour. Veillez à bien emballer le produit. Tout dégât causé lors du transport par un emballage inapproprié n'engagera que la responsabilité du client. Highlite se réserve le droit, à sa discrétion, de décider de réparer ou de remplacer le(s) produit(s). Nous vous conseillons d'utiliser une méthode d'envoi sans risques : un emballage approprié ou une double boîte UPS.
Remarque : Si un numéro RMA vous a été attribué, veuillez inclure dans la boîte une note écrite contenant les informations suivantes :
01) votre nom ;
02) votre adresse ;
03) votre numéro de téléphone ;
04) une brève description des problèmes.
Réclamations
Le client a l'obligation de vérifier immédiatement les produits à la livraison pour détecter tout défaut et/ou toute imperfection visible. Il peut effectuer cette vérification après que nous avons confirmé que les produits sont à sa disposition. Tous dommages se produisant durant le transport sont à imputer au transporteur ; les dommages occasionnés pourront tout de même être rapportés au transporteur après réception de la marchandise.
En cas de dégât subi lors du transport, le client doit en informer l'expéditeur et lui soumettre toute réclamation. Les dégâts liés au transport doivent nous être communiqués dans la journée qui suit la réception de la livraison.
Toute expédition de retour doit être effectuée à post-paiement. Les expéditions de retour doivent être accompagnées d'une lettre en indiquant la ou les raison(s). Les expéditions de retour qui n'ont pas été prépayées seront refusées, à moins d'un accord précis stipulé par écrit.
Toute réclamation à notre encontre doit être faite par écrit ou par fax dans les 10 jours ouvrables suivant la réception de la facture. Après cette période, les réclamations ne seront plus prises en compte.
Les réclamations ne seront alors considérées que si le client a, jusqu'ici, respecté toutes les parties du contrat, sans tenir compte de l'accord d'où résulte l'obligation.
Description de l'appareil
Caractéristiques
Le SF-250 est un ventilateur de scène haute puissance professionnel.
• Tension d'entrée : 220 - 240 V, 50 / 60Hz
• Consommation : 700W
• Commande de vitesse à 3 positions
• Boîtier : Métal & plastique ignifuge
- Connexions : Câble d'alimentation Schuko (8,5 m)
• Dimensions : 520 x 460 x 470 mm (l x L x H)
- Poids : 15 kg

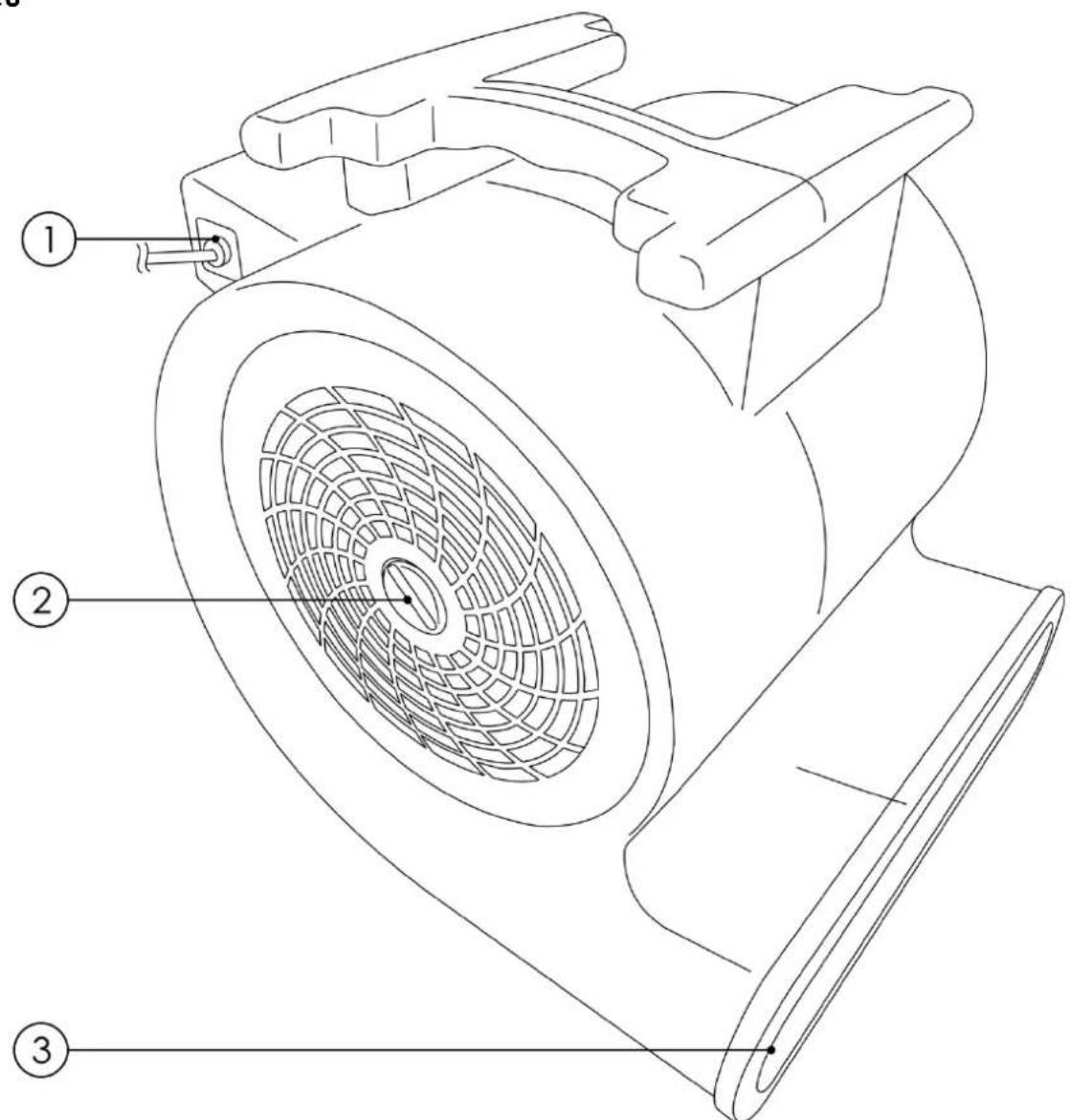

Aperçu
01) Câble d'alimentation Schuko (8,5 m)
02) Commande de vitesse à 3 positions
03) Sortie d'air
Installation
Retirez tout le matériel d'emballage du SF-250. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles.
N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Débranchez toujours l'appareil avant d'effectuer l'entretien ou la maintenance.
Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.
Réglage et fonctionnement
Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi.
Avant de brancher l'unité, assurez-vous toujours que la tension d'alimentation correspond à celle du produit. N'essayez pas d'utiliser un produit supportant une tension de 120 V sur une alimentation de 230 V, ou inversement.
Connectez l'appareil à la source d'alimentation.
01) Placez le SF-250 sur une surface au sol dégagée.
02) Branchez le câble Schuko à la source d'alimentation 220-240 V C.A. appropriée.
03) Tournez la commande de vitesse (02) pour définir la vitesse de ventilation souhaitée. La plage de réglage est de 0 (OFF) et 1-3 (de lent à rapide).
04) Après utilisation, tournez la commande de vitesse (02) sur 0 pour éteindre le SF-250.
05) Débranchez le câble Schuko.
Entretien
L'utilisateur doit s'assurer que les installations techniques et de sécurité sont contrôlées par un expert chaque année au cours d'un test d'acceptation.
L'utilisateur doit s'assurer que les aspects liés à la sécurité et les installations techniques sont inspectés chaque année par une personne qualifiée.
Les points suivants doivent être pris en compte durant l'inspection :
01) Toutes les vis utilisées pour l'installation de l'appareil ou des parties de celui-ci doivent être vissées fermement et ne pas être corrodées.
02) Les boîtiers, fixations et systèmes d'installation ne devront comporter aucune déformation.
03) Les pièces mécaniques mobiles, comme par exemple les essieux ou les goupilles, ne devront présenter aucune trace d'usure.
04) Les câbles d'alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux.
Le SF-250 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l'unité.
Si tel n'est pas le cas, les performances de l'appareil pourraient être réduites de manière significative.
Débranchez l'alimentation électrique puis nettoyez le couvercle à l'aide d'un chiffon humide. Ne plongez sous aucun prétexte l'unité dans un liquide. N'utilisez ni alcool ni solvants.
Prenez soin de nettoyer les composants internes une fois par an avec une brosse douce et un aspirateur.
Dépannage
Ce guide de dépannage est conçu pour vous aider à résoudre des problèmes simples.
Pour ce faire, vous devez suivre les étapes suivantes dans l'ordre afin de trouver une solution. Dès que
l'unité fonctionne à nouveau correctement, ne suivez plus ces étapes.
Pas de ventilation
Si l'appareil ne fonctionne pas bien, confiez-en la réparation à un technicien.
Suivez les étapes détaillées ci-dessous :
01) Alimentation. Vérifiez si l'unité est branchée à l'alimentation appropriée.
02) Si vous ne parvenez pas à déterminer la cause du problème, n'ouvrez en aucun cas le SF-250, cela pourrait abîmer l'unité et annuler la garantie.
03) Rapportez l'appareil à votre revendeur Showtec.
Spécifications du produit
| Modèle : | Showtec SF-250 |
| Tension d'entrée : | 220-240 V C.A., 50 / 60Hz |
| Consommation : | 700W |
| Dimensions : | 520 x 460 x 470 mm (l x L x H) |
| Poids : | 15 kg |
| Effets électromécaniques : | |
| Contrôle de la vitesse : | Commande de vitesse à 3 positions |
| Boîtier : | Métal & plastique ignifuge |
| Connexions : | Câble d'alimentation Schuko (8,5 m) |
| Température ambiante max. t_a : | 40°C |
| Température max. du boîtier t_B : | 80°C |
| Distance minimum : | |
| Distance minimum avec des surfaces inflammables : | 0,5 m |


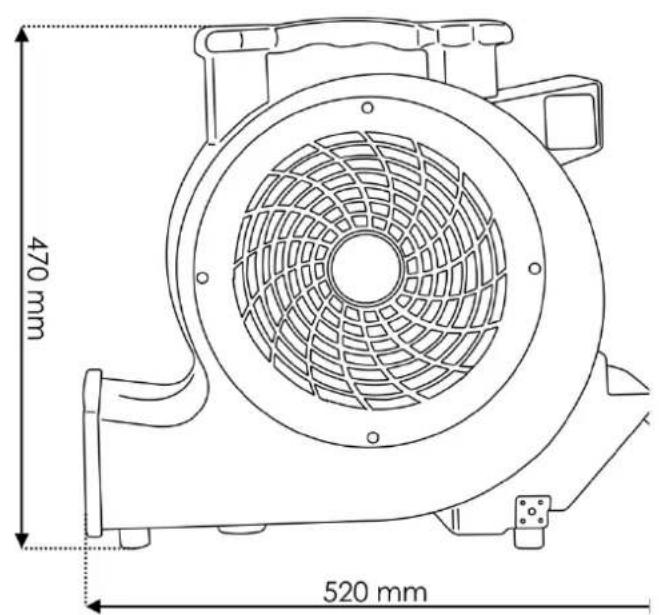

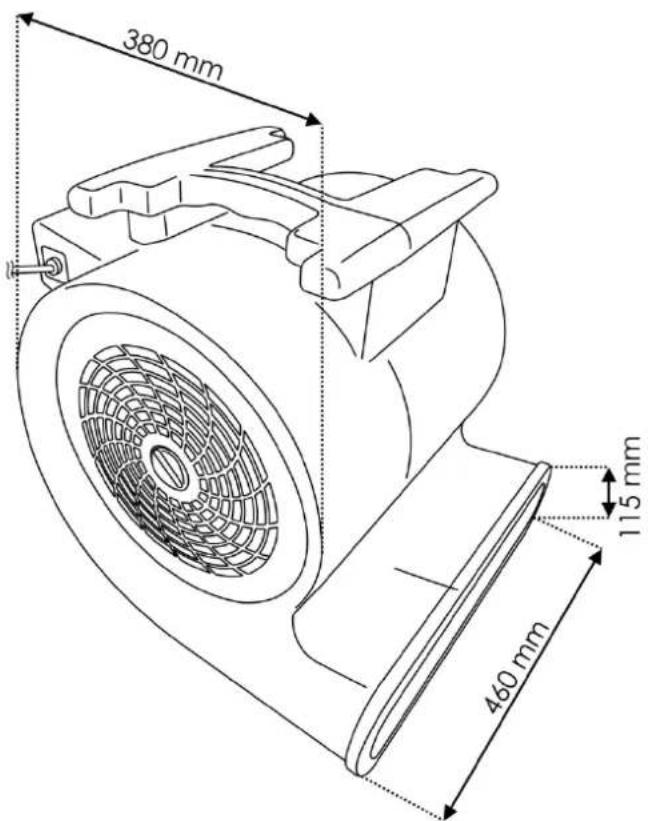

380 mm 115 mm 460 mm
CE
