GA2711 - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	27 pouces
Résolution native	2560 x 1440 (QHD)
Fréquence de rafraîchissement	100 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	250 cd/m² (typique)
Taux de contraste	1300:1 (typique)
Angle de vision	178° horizontal / 178° vertical
Couleurs affichées	16,7 millions
Connecteurs	2x HDMI, 1x DisplayPort, 1x sortie casque
Haut-parleurs intégrés	2 x 2 W (optionnel)
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	18 W (allumé), ≤0.5 W (veille), ≤0.3 W (éteint)
Dimensions avec base (L x H x P)	614 x 456,7 x 225 mm
Dimensions sans base (L x H x P)	614 x 361,1 x 55,9 mm
Poids net avec base	4,04 kg
Poids net sans base	3,62 kg
Inclinaison	-5° à 20°
Fonctions gaming	Modes FPS, RTS, Action, Adaptive-Sync, MPRT, Crosshair, Compteur FPS
Filtre lumière bleue	Oui (réglable)
Montage mural	Compatible VESA (non spécifié)
Entretien	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Ne pas ouvrir le boîtier, débrancher en cas de dommage

FOIRE AUX QUESTIONS - GA2711 COOLER MASTER

Comment nettoyer l'écran du Cooler Master GA2711 ?

Éteignez le moniteur et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux et essuyez délicatement l'écran. N'appuyez pas trop fort et évitez les produits abrasifs.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton pour ouvrir le menu OSD. Naviguez jusqu'à 'Image', puis réglez la Luminosité et le Contraste de 0 à 100. Confirmez avec le bouton.

Qu'est-ce que la fonction Adaptive-Sync et comment l'activer ?

L'Adaptive-Sync synchronise la fréquence de rafraîchissement du moniteur avec celle de la carte graphique pour réduire les déchirures d'image. Dans le menu OSD, allez dans 'Jeux' et réglez Adaptive-Sync sur 'Allumé'.

Comment activer le mode HDR ?

Dans le menu OSD, allez dans 'Image' puis 'Mode visualisation'. Sélectionnez 'HDR' pour activer le mode. Assurez-vous que la source d'entrée et le contenu prennent en charge le HDR.

Quels sont les modes de jeu disponibles ?

Les modes de jeu incluent : Act (Action), FPS (tir à la première personne), RTS (stratégie en temps réel), et Utilisateur (personnalisé). Ils optimisent l'image pour différents types de jeux.

Comment installer un support mural ?

Retirez la base en suivant les instructions du manuel. Fixez le support mural compatible VESA (norme non spécifiée) à l'arrière du moniteur à l'aide des vis fournies. Assurez-vous que le mur peut supporter le poids.

Comment changer la source d'entrée (HDMI/DP) ?

Dans le menu OSD, allez dans 'Système', puis 'Sélection de l'entrée'. Choisissez parmi HDMI 1, HDMI 2 ou DP. Vous pouvez aussi activer 'Source auto' pour une détection automatique.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que le signal d'entrée est correct. Si le voyant reste orange, le moniteur est en veille. Essayez de réveiller le PC.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans 'Informations' et sélectionnez 'Rappel de mémoire'. Confirmez pour restaurer tous les paramètres par défaut.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 2560 x 1440 (QHD) à 100 Hz via HDMI ou DisplayPort. Assurez-vous d'utiliser un câble adapté.

MODE D'EMPLOI GA2711 COOLER MASTER

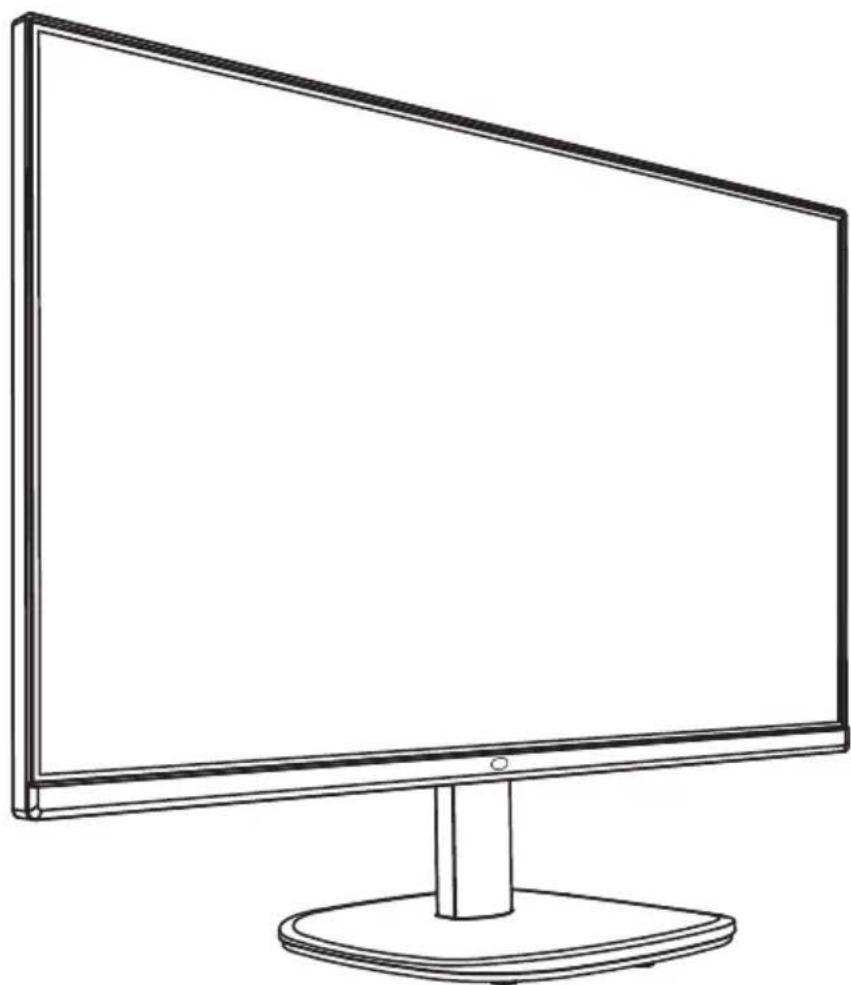

Écran de jeu Cooler Master 27"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité Importantes ....3

Contenu de la boîte 4

Installation du bras/de la base de l'écran 5

Réglages de l'écran....7

Instruction d'installation d'un support mural 8

Boutons de commande externes....9

Menu principal 10

Image 10

Couleur 11

Audio 11

Jeux....13

OSD....13

Système....13

Informations....14

Spécifications 15

Timing pris en charge 16

Temps PC....16

Temps vidéo 17

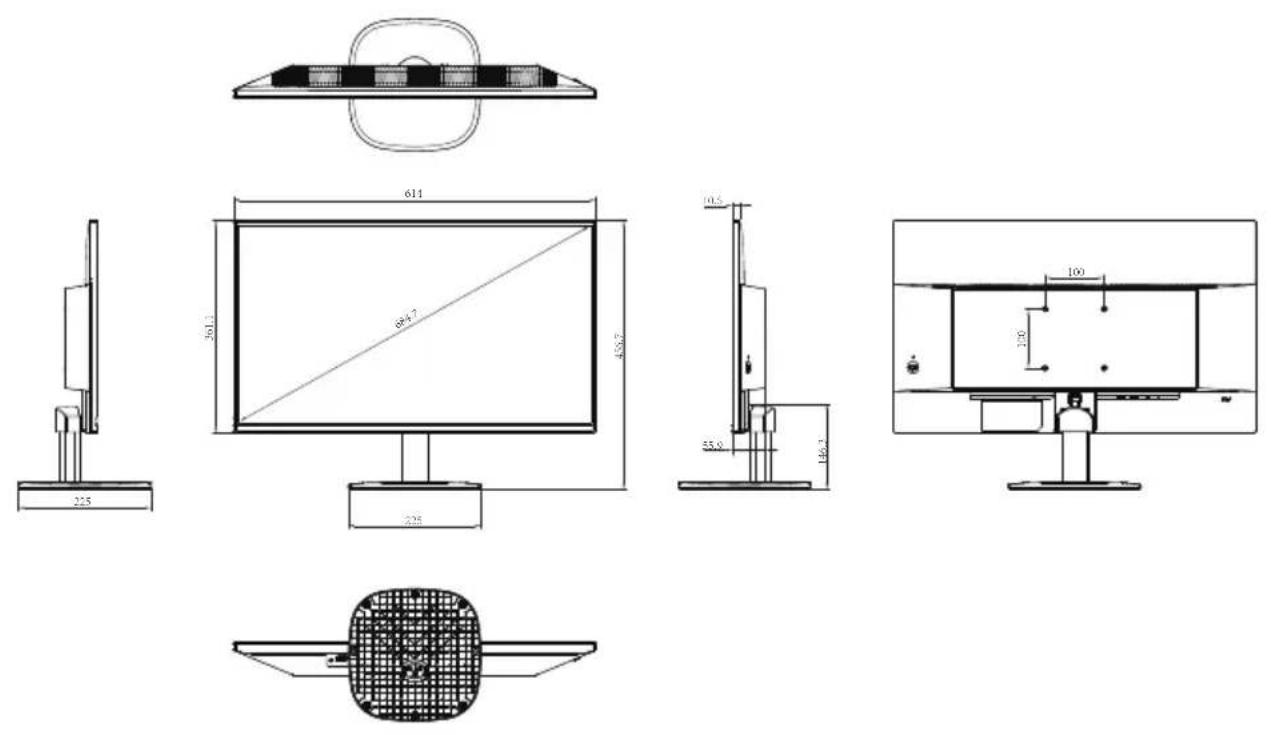

Dimensions externes du produit 18

Exigences et notice de sécurité

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio.

Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
  • Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
  • Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque : Câble blindé

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : Périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GA2711

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque : Pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'UE

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous acheté le produit.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Consignes de sécurité Importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.

2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.

3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.

4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même.

Un technicien agréé doit effectuer l'entretien de toute nature.

1. Rangez l'écran LCD dans une pièce à une température -20° à 60°C (- 4° à 140°F). Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

2. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :

- Le câble de signal de l'écran au PC est déchiré ou endommagé.

- Le moniteur LCD a été exposé à un liquide ou à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

A

D

Cordon d'alimentation (Optionnel)

E

Câble HDMI (en option)

F

Câble DP (en option)

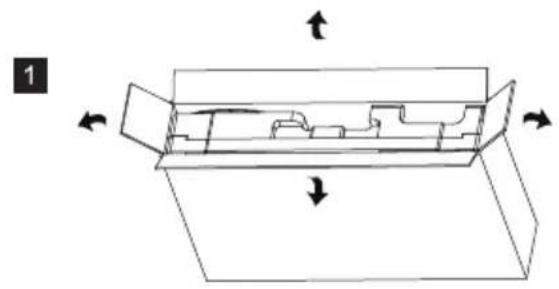

Installation du bras/de la base de l'écran

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

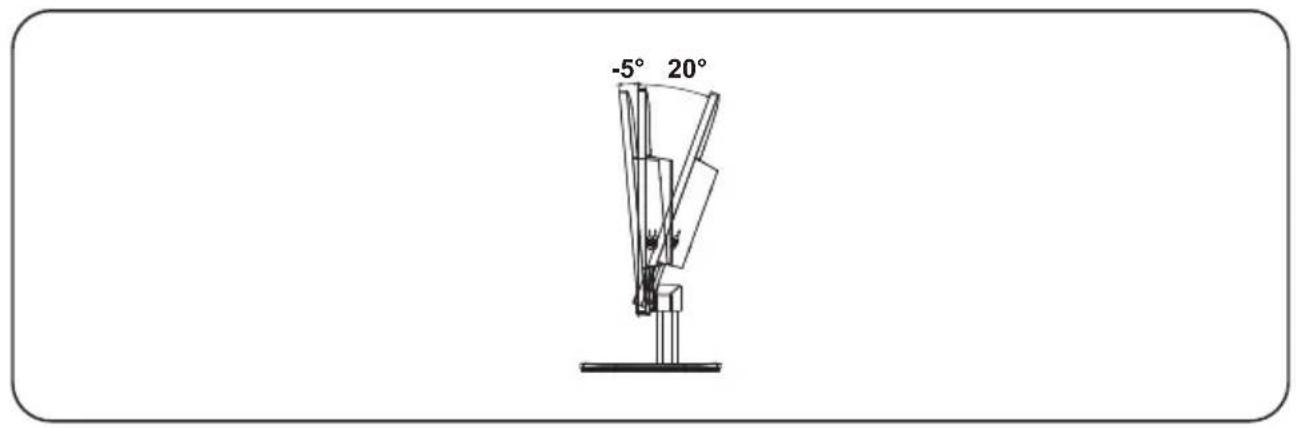

-5° 20°

Instruction d'installation d'un support mural

1

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE : Témoin d'alimentation ;

Bleu = ALLUMÉ ;

Orange = économie d'énergie.

- Entrez dans le menu Image pour configurer les paramètres de l'image.

■ Mode visualisation: Accédez au menu Mode Image pour régler différents modes d'image.

a. Act: Fournir le réglage optimisé pour les jeux Act(Action)
b. FPS: Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres.
c. RTS: Fournit le réglage optimisé pour les jeux RTS (stratégie en temps réel).
d. Utilisateur: Fournir une option personnalisée de jeu utilisateur.
e. Standard: Activer le mode image standard.
f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web.
g. Texte : Fournit le réglage optimisé pour la lecture (espace couleurs natifs : sRGB).
h. HDR : Permet d'activer le mode d'image HDR.
■ Luminosité: Le niveau du rétroéclairage peut être entre 0 et 100.
■ Contraste: Le niveau de contraste peut être entre 0 et 100.
■ Stabilisation Noir : Le niveau de luminosité du rétroéclairage peut être entre 0 et 10.
■ Filtre lumière bleue: Réglez le niveau du filtre lumière bleue entre OffEteinte, 50 %, 60 %, 70 % et 80 %.
■ DCR Avancé: Allumé ou OffEteinte la fonction DCR avancée.
■ HDR : Désactive la fonction HDR ou l'active en mode automatique.

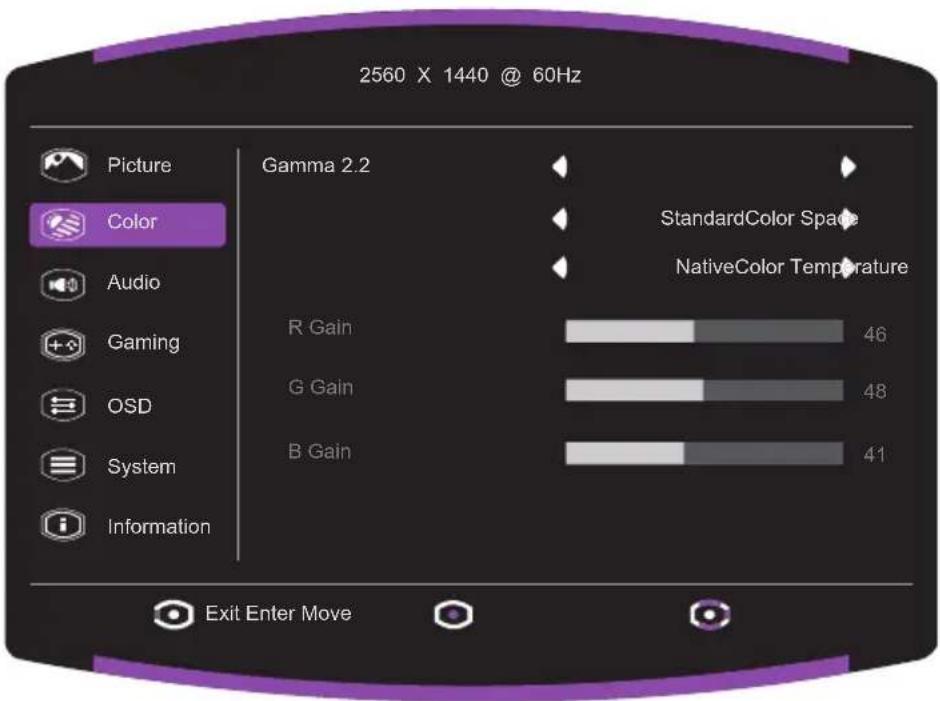

【Couleur】

2560 X 1440 @ 60Hz Picture Color Audio Gaming OSD System Information Gamma 2.2 StandardColor Space NativeColor Temperature R Gain 46 G Gain 48 B Gain 41 Exit Enter Move

- Entrez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Gamma : Réglez le niveau de gamma entre 1.8, 2.2 et 2.4.
- Échelle chroma. : Convertit l'espace colorimétrique parmi sRGB, Rec.709, HDR, EBU, SMPTE-C et Standard.
■ Température couleur: À régler entre les paramètres de couleur Bleuâtre, Clair, Natif, Chaud et Couleur utilisateur qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

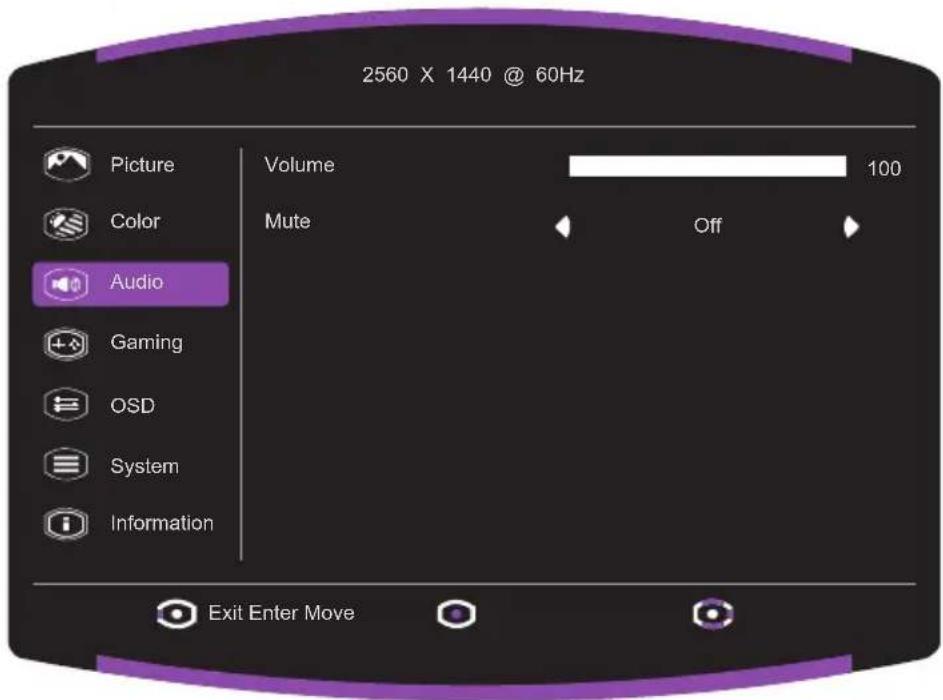

【Audio】

2560 X 1440 @ 60Hz Picture Volume 100 Color Mute Off Audio Gaming OSD System Information Exit Enter Move

- Entrez au menu Réglage audio pour régler les fonctions, y compris les fonctions Muet et Volume, etc.

■ Volume : Réglez le niveau de volume entre 0 et 100.
■ Muet : Permet d'activer ou de désactiver la fonction Couper le son.

*Régler le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.

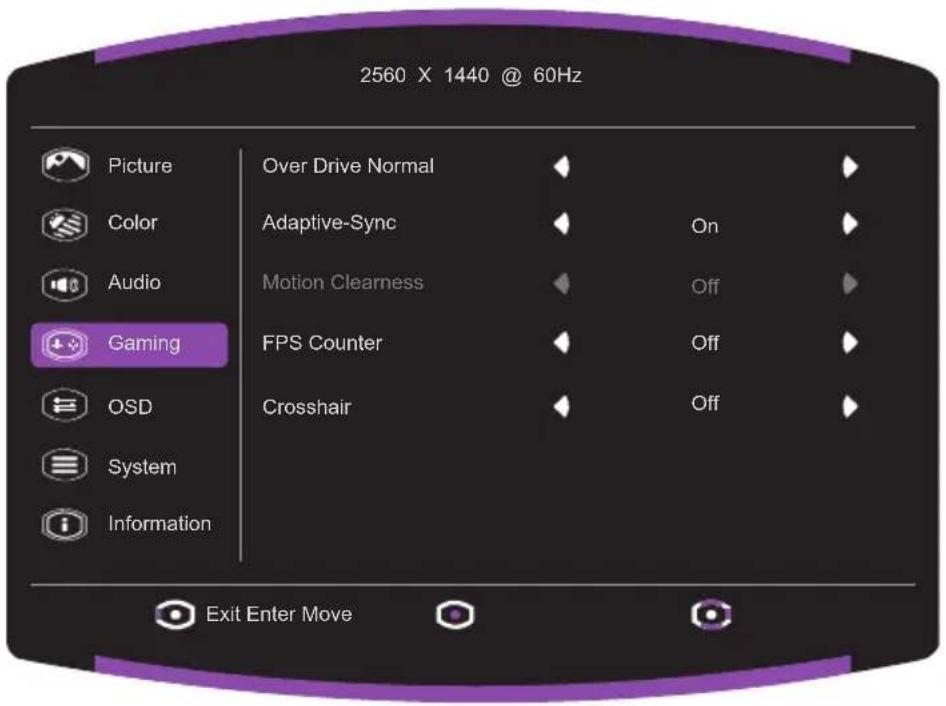

【Jeux】

2560 X 1440 @ 60Hz Picture Over Drive Normal Color Adaptive-Sync On Audio Motion Clearness Off Gaming FPS Counter Off OSD Crosshair Off System Information Exit Enter Move

- Accédez au menu Jeux pour régler le mode Gaming souhaité.

■ Taux de réaction: Les modes OffEteinte, Normal, Avancé sont des options disponibles pour accélérer le temps de réponse.
■ Adaptive-Sync: Pour Allumé/OffEteinte la Adaptive-Sync.

*L'activation de la Adaptive-Sync peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.

■ de la netteté du mouvement: Réglage MPRT avec : Eteinte ou Allumé comme options disponibles.
■ Compteur FPS: Allumé ou Eteinte la fonction Compteur FPS.
■ Crosshair: Les options OffEteinte, Icône1, Icône2, Icône3 permettent de désactiver ou d'ajuster la position du Crosshair.

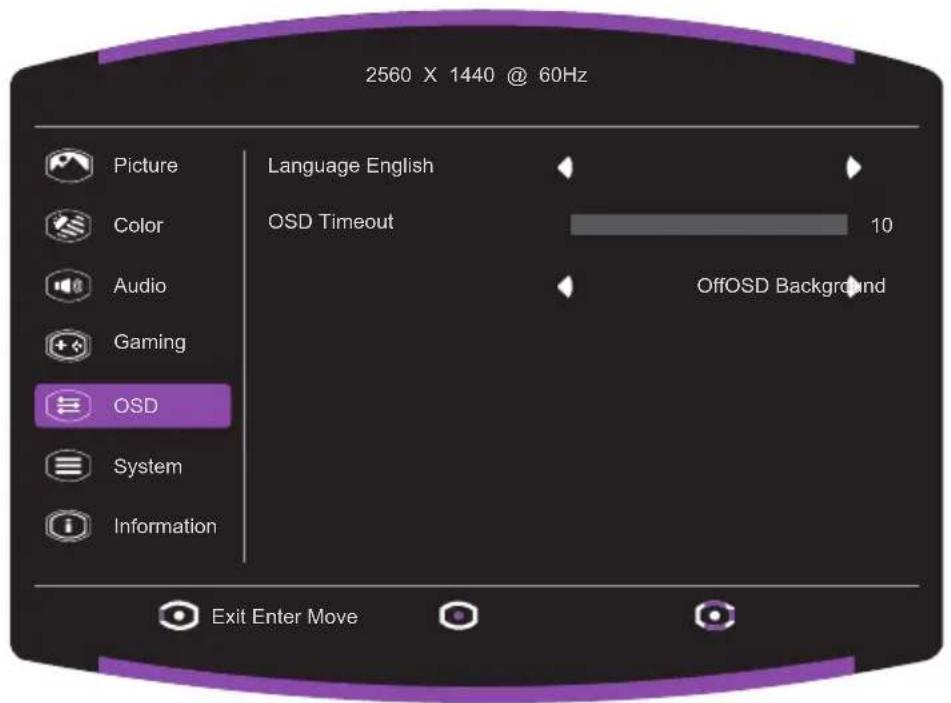

[OSD]

2560 X 1440 @ 60Hz Picture Color Audio Gaming OSD System Information Language English OSD Timeout 10 OffOSD Background Exit Enter Move

■ Langue : Les options disponibles sont Anglais, russe, allemand, français, espagnol, italien, finnois, chinois traditionnel, chinois simplifié, japonais, coréen sont disponibles.
■ Délai de l'OSD: Régler la valeur du paramètre Délai de l'OSD entre 10 et 120.
- Arr-plan OSD : Permet de régler la valeur de l'arrière-plan de l'OSD entre Eteinte, 20 %, 40 %, 60 % et 80 %.

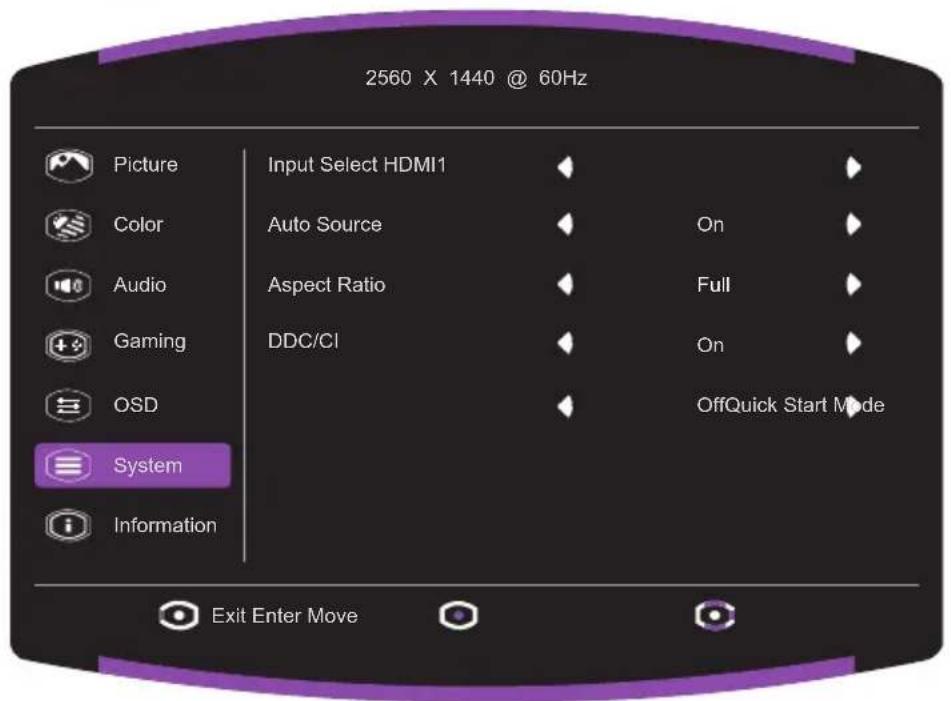

【Système】

■ Sélection de l'entrée : Permet de sélectionner la source parmi les sources d'entrée disponibles, notamment HDMI 1, HDMI 2 et DP.
■ Source auto: Recherche automatiquement les sources d'entrée disponibles.
■ Rapport D'Aspect: Les modes Plein écran et Aspect écran peuvent être sélectionnés.
■ DDC/CI: Allumé ou OffEteinte la fonction DDC/CI.
■ Md démarr rapide : Allumé ou OffEteinte la fonction Mode de Md démarr rapide.

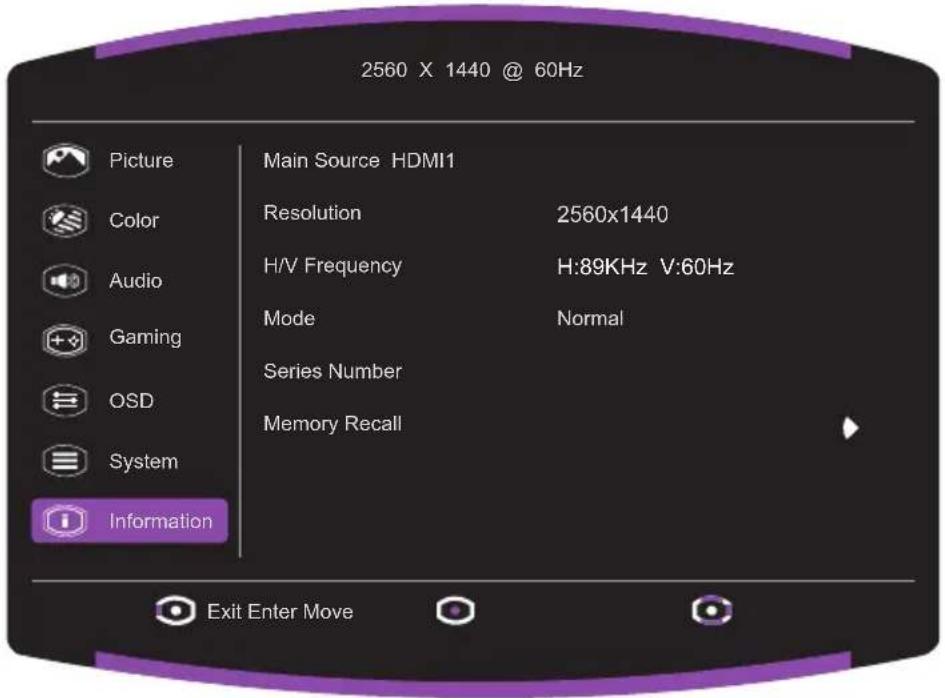

【Informations】

2560 X 1440 @ 60Hz Picture Color Audio Gaming OSD System Information Main Source HDMI1 Resolution 2560x1440 H/V Frequency H:89KHz V:60Hz Mode Normal Series Number Memory Recall Exit Enter Move

■ Informations : Affichez les informations de base du modèle, y compris la Srce principale, la Résolution, la Fréquence H/V, le Mode et le réglage du Numéro de série.
■ Rappel de mémoire : Restaurez les paramètres aux valeurs par défaut.

Spécifications

Écran LCD	Taille	27"
	Pas des pixels	0,311(H) x 0,311(V)mm
	Luminosité	250nits(Typique)
	Contraste	1300:1 (Typ.)
	Angle de vue	178°(Horizontal) 178°(Vertical)
	Temps de réponse	1ms MPRT (clarté de mouvement activée)
Couleurs d'affichage		16,7 millions de couleurs
Fréquence d'affichage max.(Résolution H*V/Fv)		2 560 x 1 440 à 100 Hz (HDMI)2 560 x 1 440 à 100 Hz (DP)
Consommation électrique	Allumé	18 W (Typ.)**
	Veille	≤0.5W
	Éteindre	≤0.3W
Connecteur d'entrée/sortie		HDMI x 2DP x 1Sortie casque x 1
Signal vidéo d'entrée		Signal HDMI (modèles HDMI uniquement) ;Signal DP (modèles DP uniquement) ;
Haut-parleurs		2W x 2 (optionnel)
Effets audio		Sortie audio (uniquement pour le modèle de sortie audio)
Alimentation électrique		100-240V ~ 50/60Hz
Conditions environnementales		Température de fonctionnement : 0°C~40°C ;Température de stockage : -20°C~60°C ;Humidité de fonctionnement : 10~85%HR
Dimensions de l'appareil (L x H x P)		614 x 225 x 456,7 mm (avec bras/base)614 x 55,9 x 361,1 mm (sans bras/base)
Dimensions de la boîte (L x H x P)		689 x 141 x 443 mm
Poids (net)		4,04 kg/unité (avec bras/base)3,62 kg/unité (avec bras/base)
Spécifications de l'unité		Inclinaison : -5° à 20°

Conformité

R38755

RoHS

SDoC

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Raccolta Carta

Les termes HDMI et HDMI High-Definition on Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Timing pris en charge

[Temps PC]

Mode	Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Horloge de pixels (MHz)	Port
					Entrée HDMI	ENTRÉE DP
VGA	640 x 480 à 60 Hz 31	469 59,940 25	175 O O
	640 x 480 à 72 Hz 37	861 72,809 31	500 O O
	640 x 480 à 75 Hz 37	500 75,000 31	500 O O
MAC 640	x 480 à 66,66 Hz 35,000	66,667 30,240	O O
VESA 720	x 400 à 70 Hz 31,469 70	0,087 28,322	O O
SVGA	800 x 600 à 56 Hz 35	156 56,250 36	000 O O
	800 x 600 à 60 Hz 37	879 60,317 40	000 O O
	800 x 600 à 72 Hz 48	077 72,188 50	000 O O
	800 x 600 à 75 Hz 46	875 75,000 49	500 O O
MAC 832	x 624 à 74,55 Hz 49,722	74,550 57,280	O O
XGA	1024 x 768 à 60 Hz 48	363 60,004 65	000 O O
	1024 x 768 à 70 Hz 56	476 70,069 75	000 O O
	1024 x 768 à 75 Hz 60	023 75,029 78	750 O O
MAC 1152	x870@75Hz 68,681 75	062 100,000	O O
VESA	1152 x 864 à 75 Hz 67	500 75,000 108	000 O O
	1280 x 960 à 60 Hz 60	000 60,000 108	000 O O
SXGA	1280 x 1024 à 60 Hz 63	981 60,020	000 O O
	1280 x 1024 à 75 Hz 79	976 75,025	000 O O
VESA	1280 x 720 à 60 Hz 45	000 60,000 74	250		O	O
WXGA	1280x800@60Hz 49,702	59,810 83,500			O	O
WXGA+ 14	40 x 900 à 60 Hz 55,935	59,887 106,500	O O
WSXGA+	1680 x 1050 à 60 Hz	65,290 59,954	146,250	O O
UXGA 19	20 x 1080 à 60 Hz 67	500 60,000 148,500	O O
QHD	2560x1440@60 Hz 88	786 59,951	241,500	O O
	2 560 x 1 440 à 75 Hz	111,9	75	317,796	O	O
	2560x1440@100 Hz 15	0,919 99	410,500	O O

[Temps vidéo]

Code d'identi-fication vidéo	Formater	Rapport D'Aspect	Taux de champ	Horizontale (KHz)	Vertical (KHz)	Horloge de pixels (MHz)	H-Total	V-Total
1	640x480p	4:3	59.94	31.469	59.94	25.175	800	525
			60	31.500	60.00	25.200	800	525
3	720x480p	16:9	59.94	31.469	59.94	27.000	858	525
			60	31.500	60.00	27.027	858	525
4	1280x720p	16:9	59.94	44.955	59.94	74.176	1650	750
			60	45.000	60.00	74.250	1650	750
16	1920x1080p	16:9	59.94	67.433	59.94	148.352	2200	1125
			60	67.500	60.00	148.500	2200	1125
18	720x576p	16:9	50	31.250	50.00	27.000	864.000	625
19	1280x720p	16:9	50	37.500	50.00	74.250	1980.000	750
31	1920x1080p	16:9	50	56.250	50.00	148.500	2640.000	1125

Dimensions externes du produit

-5° 20°

-5° 20°
