GM27QP - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED
Marque	Cooler Master
Modèle	GM27QP
Diagonale	27 pouces
Résolution	2560 x 1440 (QHD)
Type de dalle	IPS
Taux de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	350 cd/m²
Contraste	1000:1
Angle de vision	178° / 178°
Compatibilité HDR	HDR10
Connectivité	2x HDMI 2.0, 1x DisplayPort 1.4, 1x USB-C, 1x prise audio
Technologies adaptatives	FreeSync Premium, G-Sync Compatible
Dimensions (avec support)	615 x 450 x 200 mm
Poids (avec support)	5,5 kg
Alimentation	100-240 V, 50/60 Hz
Consommation typique	35 W
Consommation veille	< 0,5 W
Réglages	Inclinaison, hauteur, pivot, rotation
Fixation VESA	100 x 100 mm
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Accessoires inclus	Câble DisplayPort, câble HDMI, câble USB, bloc d'alimentation, guide de démarrage rapide

FOIRE AUX QUESTIONS - GM27QP COOLER MASTER

Quelle est la résolution du Cooler Master GM27QP ?

Le moniteur Cooler Master GM27QP offre une résolution 2560 x 1440 (QHD), idéale pour le gaming et la productivité.

Quel est le taux de rafraîchissement du GM27QP ?

Le taux de rafraîchissement atteint 165 Hz, offrant une expérience fluide dans les jeux compétitifs.

Le GM27QP est-il compatible avec G-Sync ou FreeSync ?

Oui, il supporte FreeSync Premium et est compatible G-Sync, réduisant les déchirures d'image.

Quelle est la connectique disponible ?

Il dispose de 2 ports HDMI 2.0, 1 DisplayPort 1.4, 1 USB-C et une prise audio.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et non pelucheux légèrement humide. Évitez les nettoyants à base d'alcool ou d'ammoniaque.

Le support permet-il une rotation verticale ?

Oui, le support ergonomique offre inclinaison, hauteur, pivot et rotation (paysage/portrait).

Quelle est la norme VESA pour un bras articulé ?

La fixation VESA est au format 100 x 100 mm, compatible avec la plupart des bras.

Le moniteur supporte-t-il le HDR ?

Oui, il prend en charge le HDR10 pour des couleurs et contrastes améliorés dans les contenus compatibles.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 0,5 W, respectant les normes d'efficacité énergétique.

Comment régler les paramètres d'affichage ?

Utilisez le joystick situé à l'arrière pour accéder au menu OSD (On-Screen Display) et ajuster la luminosité, le contraste, etc.

MODE D'EMPLOI GM27QP COOLER MASTER

Écran de jeu Cooler Master 27"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité Importantes ....3

Contenu de la boîte 4

Installation du bras/de la base de l'écran 5

Réglages de l'écran....7

Instruction d'installation d'un support mural 8

Boutons de commande externes....9

Menu principal 10

Image 10

Couleur 11

Audio 11

Jeux....13

OSD....13

Système....13

Informations....14

Spécifications 15

Timing pris en charge 16

Temps PC....16

Temps vidéo 17

Dimensions externes du produit 18

Exigences et notice de sécurité

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conforme aux instructions peut provoquer des interférences dangereuses avec les communications radio.

Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
  • Augmenter la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
  • Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque :

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque : Câble blindé

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque :

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque : Périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Lors de l'utilisation de ce produit, il faut respecter les deux exigences suivantes : (1) Cet appareil ne doit pas générer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement inattendu.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GM27QP

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, USA

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque : Pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'UE

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous acheté le produit.

电子电气产品有害物质限制使用标识要求

本产品有害物质的名称及含量标识如下表：

Consignes de sécurité Importantes

Lisez attentivement les instructions suivantes.

1. Pour nettoyer l'écran du moniteur LCD : Éteignez le moniteur LCD et débranchez le cordon d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.

2. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.

3. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.

4. N'enlevez pas le couvercle et n'essayez pas de réparer cet appareil vous-même. Un technicien agréé doit effectuer l'entretien de toute nature.

5. Rangez l'écran LCD dans une pièce à une température -20° à 60°C (- 4° à 140°F). Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

6. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :

- Le câble de signal de l'écran au PC est déchiré ou endommagé.

- Le moniteur LCD a été exposé à un liquide ou à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

A

D

Cordon d'alimentation (Optionnel)

E

Adaptateur secteur
F

Câble DP (en option)

G

Câble HDMI (en option)

H

Serre-câble Base du support (Utilisé pour le câble fixé à l'arrière de la base du support)

Vis de la base (Utilisées pour l'installation de la base du support et du support)

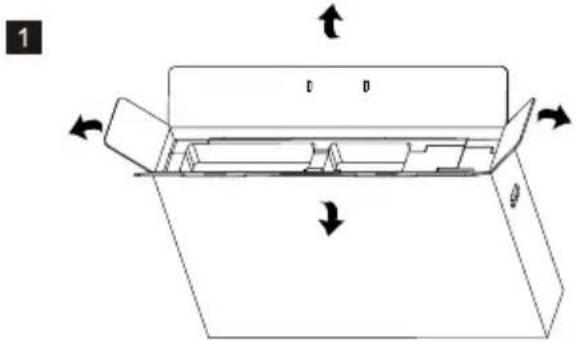

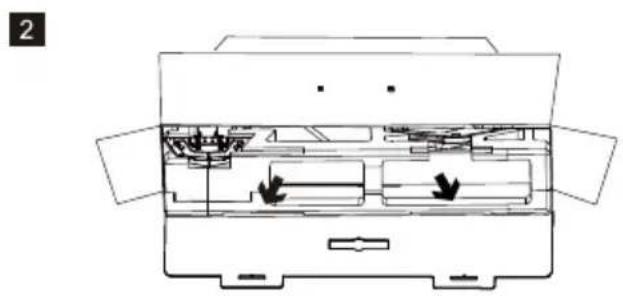

Installation du bras/de la base de l'écran

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.
• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

!

Instruction d'installation d'un support mural

1

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin. Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

REMARQUE : Témoin d'alimentation ;

Bleu = ALLUMÉ ;

Orange = économie d'énergie.

- Entrez dans le menu Image pour configurer les paramètres de l'image.

■ Mode visualisation: Accédez au menu Mode Image pour régler différents modes d'image.

a. Act: Fournir le réglage optimisé pour les jeux Act(Action)
b. FPS: Fournit le réglage optimisé pour les jeux FPS (tir à la première personne) pour augmenter la visibilité dans les scènes sombres.
c. RTS: Fournit le réglage optimisé pour les jeux RTS (stratégie en temps réel).
d. Utilisateur: Fournir une option personnalisée de jeu utilisateur.
e. Standard: Activer le mode image standard.
f. Web : Fournit le réglage optimisé pour naviguer sur des sites Web.
g. Texte : Fournit le réglage optimisé pour la lecture (espace couleurs natifs : sRGB).
h. HDR : Permet d'activer le mode d'image HDR.
■ Luminosité: Le niveau du rétroéclairage peut être entre 0 et 100.
■ Contraste: Le niveau de contraste peut être entre 0 et 100.
■ Stabilisation Noir : Le niveau de luminosité du rétroéclairage peut être entre 0 et 10.
■ Filtre lumière bleue: Réglez le niveau du filtre lumière bleue entre OffEteinte, 50 %, 60 %, 70 % et 80 %.
■ DCR Avancé: Allumé ou OffEteinte la fonction DCR avancée.
■ HDR : Désactive la fonction HDR ou l'active en mode automatique.

【Couleur】

- Entrez au menu Réglage des couleurs pour régler le mode de couleur idéal.

■ Gamma : Réglez le niveau de gamma entre 1.8, 2.2 et 2.4.
- Échelle chroma. : Convertit l'espace colorimétrique parmi sRGB, Rec.709, HDR, EBU, SMPTE-C et Standard.
■ Température couleur: À régler entre les paramètres de couleur Bleuâtre, Clair, Natif, Chaud et Couleur utilisateur qui peuvent affecter la valeur Rouge, Vert et Bleu de 0 à 100.

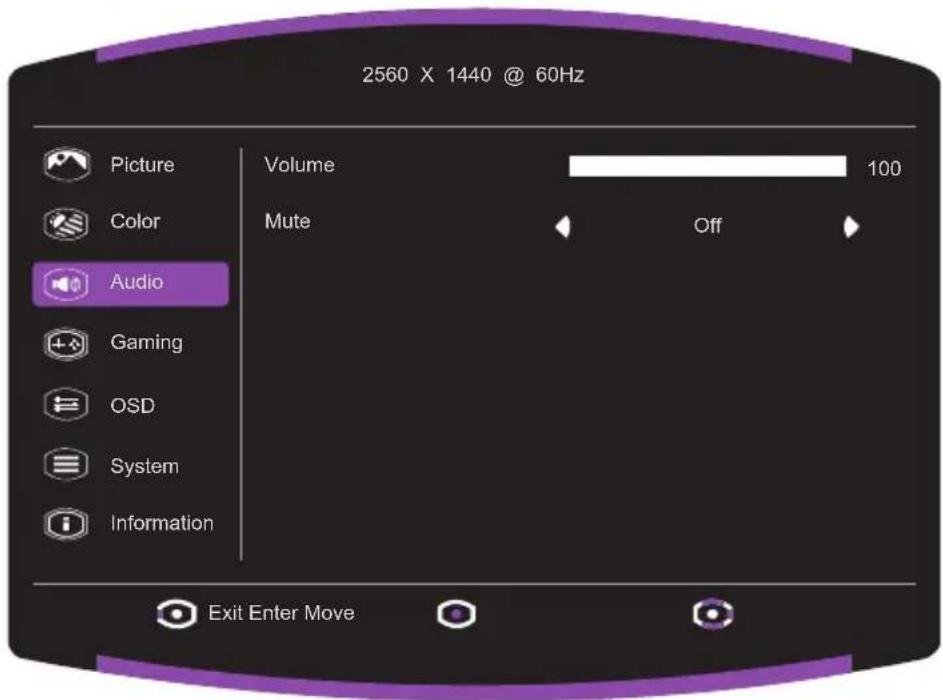

【Audio】

- Entrez au menu Réglage audio pour régler les fonctions, y compris les fonctions Muet et Volume, etc.

■ Volume : Réglez le niveau de volume entre 0 et 100.
■ Muet : Permet d'activer ou de désactiver la fonction Couper le son.

*Régler le niveau du volume de façon appropriée pour éviter d'endommager l'ouïe.

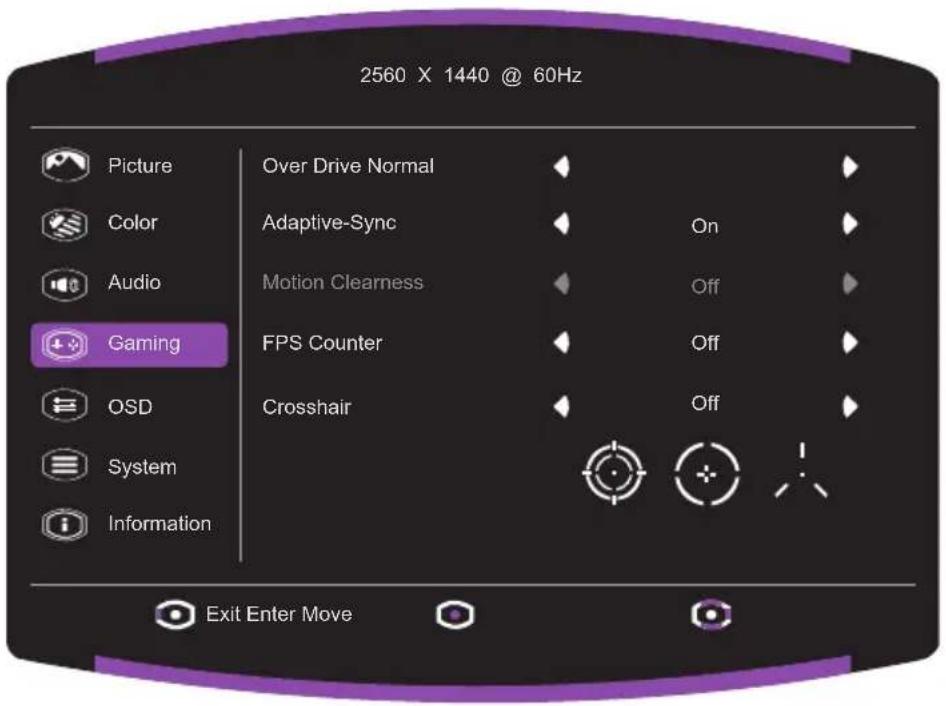

【Jeux】

- Accédez au menu Jeux pour régler le mode Gaming souhaité.

■ Taux de réaction: Les modes OffEteinte, Normal, Avancé sont des options disponibles pour accélérer le temps de réponse.
■ Adaptive-Sync: Pour Allumé/OffEteinte la Adaptive-Sync.

*L'activation de la Adaptive-Sync peut entraîner des effets secondaires tels que le scintillement en raison de la fluctuation de la fréquence de sortie des cartes graphiques.

■ de la netteté du mouvement: Réglage MPRT avec : Eteinte ou Allumé comme options disponibles.
■ Compteur FPS: Allumé ou Eteinte la fonction Compteur FPS.
■ Crosshair: Les options OffEteinte, Icône1, Icône2, Icône3 permettent de désactiver ou d'ajuster la position du Crosshair.

[OSD]

• Langue : Les options disponibles sont Anglais, russe, allemand, français, espagnol, italien, finnois, chinois traditionnel, chinois simplifié, japonais, coréen sont disponibles.
  ■ Délai de l'OSD: Régler la valeur du paramètre Délai de l'OSD entre 10 et 120.
• Arr-plan OSD : Permet de régler la valeur de l'arrière-plan de l'OSD entre Eteinte, 20 %, 40 %, 60 % et 80 %.

【Système】

■ Sélection de l'entrée : Permet de sélectionner la source parmi les sources d'entrée disponibles, notamment HDMI 1, HDMI 2 et DP.
■ Source auto: Recherche automatiquement les sources d'entrée disponibles.
■ PIP/PBP:

a. OffEteinte: OffEteinte la fonction PIP/PBP.

c. PIP: Une petite fenêtre flottante peut être ajoutée à l'écran pour afficher d'autres images à l'aide de la fonction PIP (Picture in Picture).

Les options disponibles sont Source, PIP-Größe, Location, Commutation srce.

b. PBP: Des images provenant de différentes sources de signaux peuvent être affichées ensemble sur l'écran en utilisant la fonction PBP (Picture by Picture). Les options disponibles sont Source, Commutation srce.

■ Rapport D'Aspect: Les modes Plein écran et Aspect écran peuvent être sélectionnés.
■ DDC/CI: Allumé ou OffEteinte la fonction DDC/CI.
■ Md démarr rapide : Allumé ou OffEteinte la fonction Mode de Md démarr rapide.

【Informations】

■ Informations : Affichez les informations de base du modèle, y compris la Srce principale, la Résolution, la Fréquence H/V, le Mode et le réglage du Numéro de série.
■ Rappel de mémoire : Restaurez les paramètres aux valeurs par défaut.

Spécifications

Écran LCD	Taille	27"
	Pas des pixels	0,233(H) x 0,233(V)mm
	Luminosité	400nits(Typique)
	Contraste	2500:1 (Typ.)
	Angle de vue	178°(Horizontal) 178°(Vertical)
	Temps de réponse	Taux de réaction 1 ms (G à G)
Couleurs d'affichage		1,07 milliards de couleurs
Fréquence d'affichage max.(Résolution H*V/Fv)		2 560 x 1440 à 144 Hz (HDMI)2 560 x 1440 à 240 Hz (DP)
Consommation électrique	Allumé	27 W (Typ.)**
	Veille	≤0.5W
	Éteindre	≤0.3W
Connecteur d'entrée/sortie		HDMI x 2DP x 1Sortie casque x 1
Signal vidéo d'entrée		Signal HDMI (modèles HDMI uniquement);Signal DP (modèles DP uniquement);
Haut-parleurs		2W x 2 (optionnel)
Effets audio		Sortie audio (uniquement pour le modèle de sortie audio)
Adaptateur		DC12V ===5.4A
Conditions environnementales		Température de fonctionnement : 0°C~40°C;Température de stockage : -20°C~60°C;Humidité de fonctionnement : 10~85%HR
Dimensions de l'appareil (L x H x P)		610,5 x 273,7 x (430-560) mm (avec bras/base)610,5 x 84,3 x 362,5 mm (sans bras/base)
Dimensions de la boîte (L x H x P)		775 x 144 x 500 mm
Poids (net)		5,25 kg/unité (avec bras/base)3,59 kg/unité (avec bras/base)
Spécifications de l'unité		Inclinaison : -5° à 20°Rotation: Rotation gauche ou droite de 15°Réglage de la hauteur: Base de support de levage avec course de 130 mmMonopode amovible : Oui

Conformité

R38755 RoHS

RoHS

SDoC

HIGH-DEFINITION MULTIMEDIA INTERFACE

Raccolta Carta

Les termes HDMI et HDMI High-Definition on Multimedia Interface, et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Si vous avez des questions concernant l'utilisation de l'écran, rendez-vous sur :

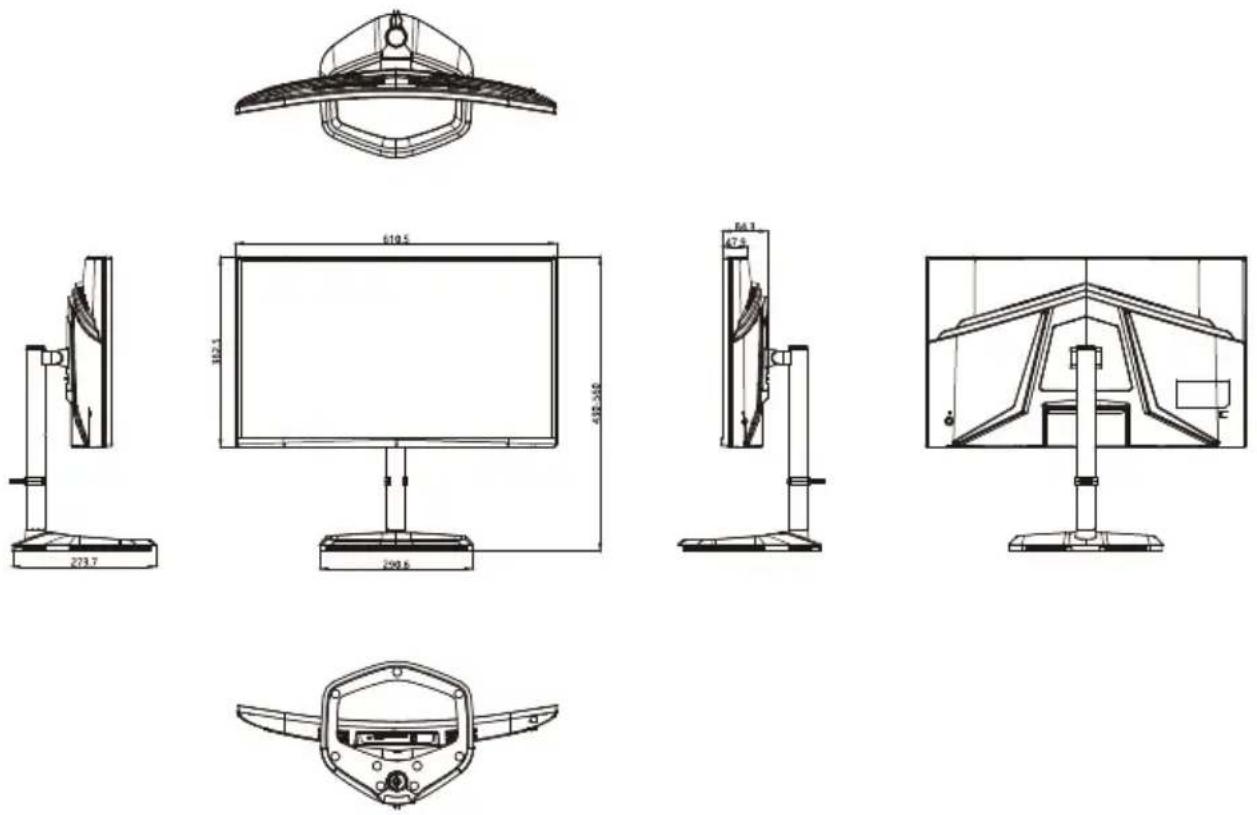

Dimensions externes du produit
