Type de produit	Radio numérique DAB+ / FM
Marque	Dual
Modèle	DAB 21
Dimensions (L x H x P)	188 x 62 x 55 mm
Poids	Environ 400 g
Alimentation secteur	230 V~, 50 Hz via adaptateur 5 V CC, 2 A
Batterie intégrée	Lithium-polymère 3,7 V / 1800 mAh, autonomie jusqu'à 15 h à 50% du volume
Plages de fréquences	FM 87,5–108 MHz, DAB 174–240 MHz (bande III)
Nombre de présélections	10 en DAB, 10 en FM
Puissance de sortie	2 x 1 W RMS
Prise casque	Jack 3,5 mm
Écran	Rétroéclairé, réglable (haut/moyen/bas)
Antenne	Antenne-câble DAB/FM déployable
Fonctions principales	Recherche auto/manuelle DAB et FM, mémorisation de stations, affichage des informations (titre, artiste, etc.), fonction DRC, réglage du rétroéclairage, réinitialisation usine
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de solvants ou d'éponges abrasives
Consignes de sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; débrancher en cas d'orage ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Batterie intégrée non remplaçable par l'utilisateur ; adaptateur secteur fourni ; réparation uniquement par un professionnel
Directives	Conforme aux directives basse tension (2006/95/CE), CEM (2004/108/CE) et marquage CE
Température d'utilisation	+5 °C à +35 °C, humidité 5–90 % sans condensation

FOIRE AUX QUESTIONS - DAB 21 DUAL

Comment charger la batterie de la radio Dual DAB 21 ?

Branchez l'adaptateur secteur fourni sur la prise 5 V CC à l'arrière de l'appareil, puis sur le secteur. La LED de charge CHARGER s'allume. La charge complète dure environ 5 heures. Lorsque la LED clignote, la batterie est presque pleine ; elle s'éteint à pleine charge.

Comment effectuer une recherche automatique des stations en mode DAB ?

Appuyez sur la touche MENU, puis sélectionnez Full Scan avec les touches ▲/▼ et validez avec ENTER. La recherche démarre et affiche la progression. Les stations trouvées sont classées par ordre alphabétique.

Comment mémoriser une station en présélection (PRESET) ?

Réglez la station souhaitée, puis maintenez enfoncée la touche PRESET. « Preset Store » s'affiche. Utilisez ▲/▼ pour choisir un emplacement (1 à 10) et validez avec ENTER.

Que faire si la radio ne capte aucune station ?

Vérifiez que vous êtes en mode radio (appuyez sur FM ou DAB). Assurez-vous que l'antenne-câble est déployée sur toute sa longueur et orientée correctement. Essayez de déplacer l'appareil. En DAB, effectuez un Full Scan.

Comment régler le volume sonore ?

Utilisez les touches -VOLUME+ sur le dessus de l'appareil : appuyez sur + pour augmenter, sur - pour diminuer.

Puis-je utiliser la radio sur batterie sans être branché sur secteur ?

Oui, une fois la batterie chargée, débranchez l'adaptateur secteur. La radio passe automatiquement en mode batterie. L'autonomie est d'environ 15 heures à 50 % du volume.

Comment réinitialiser la radio aux réglages d'usine ?

En mode DAB, appuyez sur MENU, sélectionnez System puis Factory Reset. Confirmez avec ENTER et choisissez YES. Attention : toutes les stations mémorisées seront effacées.

Comment nettoyer la radio Dual DAB 21 ?

Débranchez d'abord l'adaptateur secteur. Nettoyez le boîtier avec un chiffon doux légèrement humide. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Que signifie le message 'Service not available' ?

Ce message apparaît en mode DAB si aucune station n'est reçue. Cela peut être dû à une mauvaise réception. Déployez et orientez l'antenne, ou déplacez l'appareil dans un endroit avec une meilleure couverture DAB.

Comment afficher des informations supplémentaires sur la station (titre, artiste) ?

En mode DAB ou FM, appuyez plusieurs fois sur la touche i (INFO). Les informations suivantes défilent : nom de la station, type de programme, fréquence, texte radio (RDS), etc.

MODE D'EMPLOI DAB 21 DUAL

Manuel d'utilisation

Avant-propos

Ce manuel d'utilisation vous aide en vue d'une utilisation

• conforme aux prescriptions et
• sûre

de votre radio, appelée par la suite installation ou appareil.

Groupe ciblé par ce manuel d'utilisation

Le manuel d'utilisation s'adresse à toute personne, qui

• installe,
• utilise,
• nettoie
• ou élimine l'appareil.

Caractéristiques de présentation de ce manuel d'utilisation

Divers éléments du manuel d'utilisation sont munis de caractéristiques de présentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit

de texte normal,

• d'énumérations ou
→ d'étapes de manipulation.

Il peut arriver que, dans de rares cas, le logiciel de l'appareil "se bloque" et que l'appareil ne réagisse plus à une commande. Dans ce cas, veuillez procéder comme décrit à la p. 21.

Table des matières

Sécurité et installation de l'appareil.... 4

Sécurité....4

Maniement des piles....6

Mesures de précaution générales relatives aux appareils avec accumulateurs intégrés....7

Installation de l'appareil 8

Description de l'appareil 9

Volume de livraison....9

Caractéristiques particulières de l'appareil 9

Éléments de commande.... 10

Préparation du fonctionnement de l'appareil...... 12

Recharge des accumulateurs 12

Amélioration de la réception d'antenne.... 13

Utilisation des fonctions générales de l'appareil .... 14

Mise en marche de l'appareil 14

Comment mettre en service l'appareil.... 14

Comment régler le volume.... 14

Comment sélectionner les modes DAB et FM.... 14

Arrêt de l'appareil 14

Utilisation de la radio DAB ....15

Qu'est-ce que le format DAB ?......15

Exécution d'une recherche automatique avec DAB .....16

Mémorisation des stations DAB 16

Sélection manuelle des stations / recherche de stations en

mode DAB....17

Affichage de la version logicielle....17

Comment afficher des informations....17

Réglage de la compression des données DRC ..... 18

Réglage du rétroéclairage 18

Organisation des stations....18

Utilisation de la radio FM....19

Réglage d'une station FM....19

Comment mémoriser des stations FM ....19

Restauration des réglages usine de l'appareil ....20

Visualisation des informations d'affichage ....20

Nettoyage de l'appareil ....20

Elimination des dérangements ......21

Caractéristiques techniques ......22

Consignes d'élimination....23

Sécurité et installation de l'appareil

Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil.

Sécurité

Bloc d'alimentation

• L'appareil doit uniquement être raccordé à une tension secteur de 230 V\~, 50 Hz. N'essayez jamais d'utiliser l'appareil avec une autre tension.
• La fiche secteur doit seulement être raccordée après la fin de l'installation conforme aux prescriptions.
• Si la fiche secteur est défectueuse ou si l'appareil présente d'autres dommages, il est interdit de mettre l'appareil en marche.
• Lors du débranchement du cordon d'alimentation de la prise de courant, tirer sur la fiche d'alimentation - et non sur le câble.

• Ne pas toucher la fiche d'alimentation avec les mains mouillées, risque d'électrocution !

• En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirer immédia-tement la fiche d'alimentation de la prise !

• Débranchez la fiche secteur si un orage menace.
• Débranchez la fiche secteur si l'appareil n'est pas utilisé sur une période prolongée, p. ex. avant d'entreprendre un voyage.
• L'appareil reste branché au secteur, même lorsqu'il se trouve en mode veille. Débranchez la fiche secteur de la prise de courant si vous n'utilisez pas l'appareil pendant une période prolongée. Tirez uniquement au niveau de la fiche secteur, pas sur le câble.
• Posez le câble d'alimentation de manière à éviter tous risques de trébuchement.
• Raccordez l'appareil uniquement à une prise de courant avec mise à la terre ! La prise doit être située le plus près possible de l'appareil.
• Pour le raccordement au secteur, enfoncer complètement la fiche secteur dans la prise.
• Utiliser un raccordement secteur approprié et éviter d'utiliser des multiprises !

Appareil

• Afin d'éviter un risque d'incendie et le risque d'un choc électrique, n'exposez pas l'appareil à la pluie ni à toute autre sorte d'humidité.
• Evitez le contact de l'appareil avec l'eau ou l'humidité.
• Ne mettez pas l'appareil en service à proximité de baignoires, de piscines ou autres jets d'eau.
• Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entraîner des dommages considérables ou même un choc électrique.
• Si des corps étrangers ou du liquide devaient parvenir à l'intérieur de l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier.
• N'ouvrez pas le boîtier. Danger de choc électrique en cas d'ouverture du boîtier.
• N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente.

• N'ouvrez en aucun cas l'appareil – seul un spécialiste doit l'ouvrir.

• Des corps étrangers, p. ex. aiguilles, pièces de monnaie, etc., ne doivent pas tomber à l'intérieur de l'appareil.

• Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.
• Ne laissez jamais des enfants utiliser cet appareil sans surveillance.
• Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger.
• N'écoutez pas la radio avec un volume sonore trop élevé, car cela pourrait entraîner des troubles auditifs durables.

Maniement des piles

• Veillez à ce que les piles restent hors de portée des enfants. Les enfants peuvent porter les piles à la bouche et les avaler, ce qui peut conduire à de graves problèmes de santé. En pareil cas, consultez immédiatement un médecin !
• Les piles normales ne doivent pas être rechargées, être chauffées ou lancées au feu (risque d'explosion!).
• Remplacez à temps des piles usagées.
• Remplacez toujours toutes les piles en même temps et utilisez des piles de même type.
• L'écoulement des piles peut endommager l'appareil. Si vous n'utilisez pas l'appareil pendant une période prolongée, retirez les piles du compartiment des piles.

Attention!

• Les piles usagées ou endommagées peuvent provoquer des irritations cutanées. Veillez à porter des gants de protection appropriés. Nettoyez le compartiment des piles avec un chiffon sec.
• Les piles normales ne doivent pas être rechargées, chauffées ou lancées au feu (risque d'explosion!).

Remarque importante concernant l'élimination :

Les piles peuvent contenir des produits toxiques qui sont nuisibles pour la santé et l'environnement.

- Par conséquent, éliminez les piles conformément aux prescriptions légales en vigueur. Ne jetez en aucun cas les piles avec les ordures ménagères.

Ces pictogrammes se trouvent sur les piles à substances nocives :

Pb = la pile contient du plomb

Cd = la pile contient du cadmium

Hg = la pile contient du mercure

Mesures de précaution générales relatives aux appareils avec accumulateurs intégrés

Utilisez uniquement l'accumulateur spécifié pour cet appareil.

Mesures de précaution relatives à l'utilisation et au stockage

• Température lors de l'utilisation et de la charge : 0 à 40°C
• N'utilisez, ne chargez, ne stockez ou de posez pas la batterie à proximité immédiate de flammes nues ou dans un véhicule stationné au soleil, etc. (c'est-à-dire dans des environnements, au sein desquels la température peut monter au-delà de 60°C).
• En présence de températures élevées, les mécanismes de sécurité et les dispositifs de protection à l'intérieur de la batterie sont endommagés par la corrosion, ce qui peut conduire à des réactions chimiques anormales dans la batterie et entraîner pour conséquence un incendie, une explosion, des écoulements ou une éruption du liquide de la batterie.

• Lorsque les mécanismes de sécurité et les dispositifs de protection sont endommagés, la batterie est inutilisable.

• Dans les environnements avec températures extrêmement élevées ou extrêmement basses, la capacité de la batterie peut se détériorer, la durée de fonctionnement se réduire, voire la durée de la batterie peut même probablement diminuer.

• Ne stockez pas l'appareil si la batterie est presque chargée. Il est recommandé de stocker la batterie à l'état quasiment déchargé.
• En cas de batterie entièrement déchargées, il y a un risque qu'elles ne puissent plus du tout être rechargées. Pour éviter cela, la batterie devrait être rechargée tous les six mois pour au moins cinq minutes.
• Température de stockage : -10 à 30^
• Stockez l'appareil en un endroit où il n'apparaît aucune condensation, à une température comprise entre -5 et 30 °C.
• Humidité de l'air : 10 à 90 % (pas de condensation)

Installation de l'appareil

• Installez l'appareil sur un support solide, sûr et horizontal. Veillez à une bonne ventilation.
• Ne posez pas l'appareil sur des surfaces molles telles que moquettes, tapis, couvertures, ou à proximité de rideaux ou de tentures murales. Les ouvertures d'aération pourraient être obstruées. La circulation de l'air nécessaire risquerait d'être interrompue, ce qui pourrait conduire à un embrasement de l'appareil.
• L'appareil ne doit pas être recouvert par des rideaux, des couvertures ou des journaux
• N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs. Evitez l'ensoleillement direct et les emplacements exposés à une quantité exceptionnelle de poussières.
• L'appareil ne doit pas être installé dans des locaux avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sauna, étant donné que des dépôts d'eau de condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau.
• Vous ne devez utiliser l'appareil qu'en position horizontale.

• Ne posez pas d'objets lourds sur l'appareil.

• Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, attendez environ une heure avant de le mettre en service.

• Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs.
• Ne placez pas l'appareil à proximité d'équipements générant des champs magnétiques de forte intensité (moteurs, haut-parleurs, transformateurs par exemple).
• Ne laissez pas l'appareil dans une voiture fermée et stationnée en plein soleil, sinon le boîtier risque de se déformer.

Description de l'appareil Volume de livraison

Veuillez vérifier que tous les accessoires mentionnés ci-dessous sont présents :

• la radio DAB avec l'antenne-câble,
  • le bloc d'alimentation, 5 V c.c., 2 A,
  • le présent manuel d'utilisation.

Caractéristiques particulières de l'appareil

- Avec la radio DAB numérique, l'on dispose d'un nouveau format numérique, qui permet d'écouter un son cristallin en qualité CD.

• La radio reçoit les fréquences FM 87,5–108 MHz (analogique) et DAB 174–240 MHz (numérique).
• Vous pouvez mémoriser respectivement 10 stations sur les emplacements de programme PRESET en mode DAB ou FM.
• Avec l'accumulateur en place et chargé à fond, vous pouvez écouter la radio pendant jusqu'à 15 heures à demi-volume sonore, indépendamment du réseau.
• L'afficheur est rétroéclairé. Le mode de fonctionnement sur piles peut être activé par pression d'une touche et se désactive automatiquement.

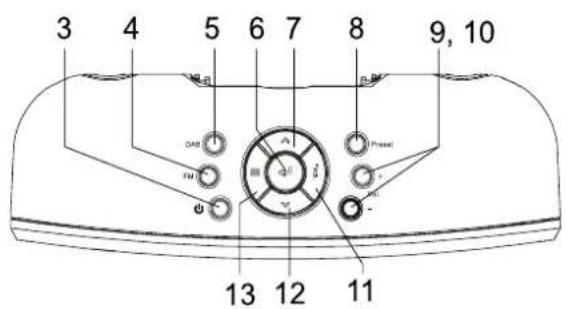

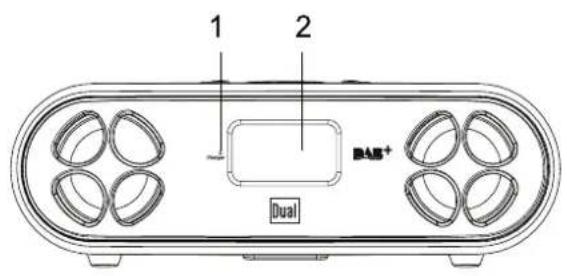

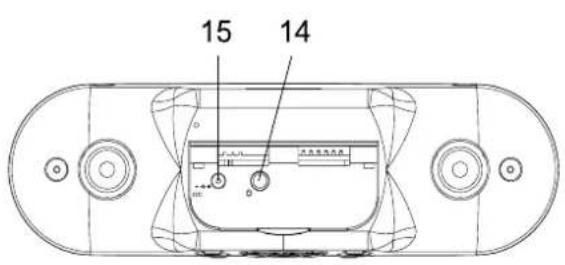

Eléments de commande

1 2 DUAL DAB+

15 14

3 4 5 6 7 8 9, 10 DAB FM Φ Prest A 13 12 11

Description de l'appareil

1	CHARGER	LED de charge pour un accumulateur intégré
2		Afficheur
3	➊	Mise en marche, arrêt de l'appareil
4	FM	Sélecteur FM
5	DAB	Sélecteur radio numérique DAB+
6	←	Activer les options de menu / confirmer les entréesRecherche automatique de stations FM
7	▲	TUNING DAB : Sélection de stationTUNING FM : Recherche de stationsNavigation dans les menus
8	PRESET	Stations PRESET programmées
9	-VOLUME+	Réglage du volume – moins fort,+ plus fort
10
11	i	Affichage d'informations
12	▼	TUNING DAB : Sélection de stationTUNING FM : Recherche de stationsNavigation dans les menus
13	≡	Ouverture / fermeture du menuDAB : Activation de station,recherche automatique de stationsFM : Recherche automatique de sta-tions

14	PHONES	Prise casquefiche jack 3,5 mm
15	5 V c.c. --€- +	Prise de raccordement bloc d'alimentation
-		Antenne DAB/FM

Préparation du fonctionnement de l'appareil

Raccordez l'appareil au réseau électrique (230 V \~ / 50 Hz) par le biais du bloc d'alimentation secteur fourni.

→ Pour l'alimentation électrique de l'appareil, branchez tout d'abord le câble du bloc d'alimentation dans la prise femelle 15 (5 V c.c.) sur l'appareil, puis branchez la fiche secteur dans la prise de courant 230 V \~, 50 Hz.
→ Assurez-vous que la tension de service du bloc d'alimentation corresponde à la tension secteur locale, avant de le brancher sur la prise murale.

"WELCOME TO DIGITAL RADIO" apparaît après la première connexion au secteur.

Remarque :

Utilisez uniquement le bloc d'alimentation fourni.

En cas de non-utilisation, débranchez la fiche de la prise de courant. Tirez sur la fiche et non pas sur le câble. Débranchez la fiche secteur si un orage menace. Débranchez la fiche secteur si l'appareil n'est pas utilisé sur une période prolongée, p. ex. avant d'entreprendre un voyage.

La chaleur résultant su fonctionnement doit être évacuée par une circulation d'air suffisante. Pour cette raison, l'appareil ne doit pas être recouvert ou logé dans une armoire fermée. Veillez à disposer d'un espace libre d'au moins 10 cm autour de l'appareil.

Recharge des accumulateurs

→ Raccordez la radio à la prise secteur.
→ L'appareil se trouve à présent à l'état de charge. Le bloc d'accumulateurs intégré est rechargé automatiquement. La LED de charge 1 s'allume.
→ Le cycle de charge complet dure environ 5 heures. Lorsque la LED de charge 1 clignote, la batterie est presque entièrement chargée.
→ A pleine charge, la LED de charge 1 s'éteint.
→ Retirez le bloc d'alimentation secteur.

Remarque :

Si l'appareil est mis en marche pendant le cycle de charge, alors la durée de charge est rallongée. Le système de gestion de charge intégré empêche une surcharge.

Les accumulateurs / piles ne doivent pas être chauffés ou jetés au feu (risque d'explosion!).

Des accumulateurs / piles endommagés peuvent exploser ! Remplacez des accumulateurs / piles endommagés par des accumulateurs / piles neufs.

La plage de température optimale en mode "accumulateur" est comprise entre 15 °C et 25 °C.

Remarque :

L'appareil commute automatiquement en mode "accumulateur" lorsque le bloc d'alimentation secteur est débranché.

Attention!

Les accumulateurs ne doivent pas parvenir aux mains des enfants. L'ingestion d'accumulateurs / de piles peut causer de graves troubles de la santé.

Remarque importante concernant la mise au rebut

Les piles peuvent contenir des substances toxiques, nuisibles pour l'environnement.

→ Par conséquent, rebutez les piles conformément aux prescriptions légales en vigueur. Ne jetez en aucun cas les piles avec les ordures ménagères.

Amélioration de la réception d'antenne

Le nombre et la qualité des stations que vous pouvez recevoir dépend des conditions de réception sur le lieu d'installation. L'antenne-câble DAB/FM 16 permet d'obtenir une excellente réception. Elle doit être orientée sur toute sa longueur en fonction de la meilleure réception possible.

Remarque :

Pour la réception de stations de radio numériques (mode DAB), l'antenne-câble 16 devrait impérativement être déployée sur toute sa longueur.

Comment utiliser un casque

Troubles auditifs!

N'écoutez pas la radio avec un volume trop fort via le casque d'écoute, car cela pourrait entraîner des troubles auditifs durables. Avant d'utiliser le casque, réglez le volume de l'appareil sur le volume minimum.

Si vous raccordez un casque (non compris dans la livraison), le son des haut-parleurs est coupé.

→ Utilisez uniquement des casques avec une prise jack de 3,5 millimètres.
→ Placez la fiche du casque dans la douille du casque PHONES 14 de l'appareil.

Le son est maintenant uniquement retransmis via le casque.

→ Si vous souhaitez à nouveau écouter via les haut-parleurs, retirez la fiche du casque de la douille de casque de l'appareil.

Utilisation des fonctions généra- les de l'appareil

Mise en marche de l'appareil

Pressez la touche STANDBY/ON 3, l'appareil est mis en marche. L'afficheur s'allume, "Welcome to Digital Radio" apparaît. Pressez la touche FM 4 ou DAB 5 pour commuter vers FM ou DAB/DAB+.

Comment mettre en service l'appareil

Remarque :

Avant d'utiliser l'appareil, déployez l'antenne-câble 16 sur toute sa longueur.

Après la première mise en marche et la sélection du mode DAB, l'appareil effectue une recherche automatique de stations FULLSCAN en mode DAB. Pendant la recherche automatique, l'afficheur indique la progression ainsi que le nombre de stations de radio numériques trouvées.

Au terme de la recherche automatique des stations, la première station dans l'ordre alphanumérique est restituée.

Remarque :

Si aucune station n'a été trouvée, aucun signal n'a pu être reçu. Changez alors l'emplacement de l'appareil et effectuez à nouveau une recherche automatique de stations.

→ Contrôlez le cas échéant la force du signal, voir page 17.

Comment régler le volume

Pressez –VOLUME+ 9, 10 pour régler le volume sonore souhaité.

Pression de + : plus for, pression de - : moins fort.

Comment sélectionner les modes DAB et FM

→ Pressez la touche FM 4 ou DAB 5 pour passer en mode radio FM ou en mode radio DAB.

Arrêt de l'appareil

Pour éteindre la radio, pressez la touche Ⓔ, l'afficheur s'éteint. En mode veille (STANDBY), l'appareil est éteint mais reste connecté au secteur.

• L'accumulateur est chargé.

Qu'est-ce que le format DAB ?

DAB est un nouveau format numérique, par l'intermédiaire duquel vous pouvez écouter un son cristallin en qualité CD. Même en voiture ou dans le train, vous disposez ainsi d'une bonne réception, exempte de bruit. DAB Broadcast utilise un flux de données à haute vitesse dans le canal radio. A la différence des stations de radio analogiques traditionnelles, dans le cas de DAB, plusieurs stations sont diffusées sur une et même fréquence. On appelle cela ensemble ou multiplexe. Un ensemble se compose de la station de radio et de plusieurs composants de service ou services de données, lesquels sont émis individuellement par les stations de radio. Informations, entre autres, sous www.digitalradio.de ou www.digitalradio.ch.

Compression des données

La radio numérique met à profit les effets de l'ouïe humaine. L'oreille humaine ne perçoit pas les sons, qui sont inférieurs à un volume sonore minimal déterminé. Ainsi, les données qui sont inférieures au dit seuil d'audition de repos, peuvent également être éliminées par filtrage. Ceci est possible du fait que dans chaque flux de données numérique relatif à une unité d'information, le volume sonore correspondant, relatif à d'autres unités, est également mémorisé. En outre, dans un signal sonore, les parties moins fortes sont recouvertes par les parties plus fortes, selon un certain seuil limite. Toutes les informations sonores au sein d'une plage musicale, qui sont inférieures au dit seuil effectif d'audibilité dans le bruit, peuvent être éliminées par filtrage dans le signal à transmettre. Ceci conduit à la réduction du flux de données à transmettre, sans différence de sonorité perceptible pour l'auditeur (procédé MUSICAM).

Trains de séquence audio ("Audio Stream")

Les trains de séquence audio sont, dans le cas de la radio numérique, des flux de données continus, qui contiennent des trains MPEG 1 Audio Layer 2 et décrivent ainsi des informations acoustiques. Ce procédé permet de transmettre les programmes radio habituels et de les écouter côté réception. Dans la radio numérique, l'on utilise le format MUSICAM, qui prévoit deux PAD compatibles MPEG pour les données supplémentaires. Ce format est également désigné services de données PAD. La radio numérique ne vous apporte pas seulement une radio dans une excellente qualité sonore, mais également des informations supplémentaires. Ces informations peuvent se rapporter au programme courant (p. ex. titre, interprète) ou peuvent être d'autre nature (p. ex. informations, météo, trafic, conseils).

Réception radio DAB

Sélection et recherche de service

L'appareil démarre automatiquement la recherche de stations lorsqu'il est enclenché. Si aucune station n'est reçue, "Service not available" (Service indisponible) apparaît à l'affichage. Ceci signifie qu'aucune réception, ou seulement une réception très faible, n'est possible. Dans ce cas, vous devez changer l'emplacement de l'appareil.

Exécution d'une recherche automatique avec DAB

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < Full Scan >. Validez en pressant ENTER 6.
→ La recherche démarre, la barre de progression apparaît à l'affichage.
→ Vous pouvez vérifier les stations trouvées sur l'appareil. Pressez ▲ / ▼ 7, 12 à cette fin.
→ Pour sélectionner une station, pressez ENTER 6.

Mémorisation des stations DAB

La mémoire de programmes peut mémoriser jusqu'à 10 stations dans la plage DAB.

Remarque :

Les stations restent mémorisées même en cas de coupure de courant.

→ Réglez la station souhaitée.
→ Pressez la touche PRESET 8 et maintenez-la enfoncée, "Preset Store" apparaît à l'affichage. L'emplacement de programme est affiché en bas à gauche.

→ Réglez à l'aide de ▲ / ▼ 7, 12 l'emplacement de programme et confirmez avec ENTER 6.

Sélection des stations programmées

→ Pressez la touche PRESET 8. "Preset recall" apparaît à l'affichage.
→ Réglez à l'aide de ▲ / ▼ 7, 12 l'emplacement de programme et confirmez avec ENTER 6.

"Preset empty" apparaît si vous n'avez pas mémorisé de station sur l'emplacement de programme sélectionné.

Effacement d'un emplacement de programme mémorisé

→ Mémorisez la nouvelle station sur l'emplacement de programme respectif.

Sélection manuelle des stations / recherche de stations en mode DAB

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < Manual tune >.
→ Validez en pressant ENTER 6.
→ Pressez ▲ / ▼ 7, 12 pour commuter entre les plages de fréquences 5A à 13 F.

→ Si un ensemble est trouvé sur l'un des canaux DAB, le nom et la puissance de réception (niveau) apparaisse à l'affichage.
→ Pressez la touche ENTER 6 pour ouvrir l'ensemble ; la première station de l'ensemble est affichée.
→ Pressez ▲ / ▼ 7, 12 pour commuter entre les différentes stations de l'ensemble ; pressez ENTER 6 pour sélectionner la station souhaitée.
→ Vous pouvez quitter le menu au moyen de la touche MENU 13.

Affichage de la version logicielle

→ Pressez la touche MENU 13.
→ A l'aide de ▲ / ▼ 7, 12, sélectionnez < System > puis pressez ENTER 6.
→ Pressez ▲ / ▼ 7, 12 jusqu'à ce que < SW version > apparaisse, puis confirmez avec ENTER 6.
→ Quittez le menu au moyen de la touche MENU 13.

Comment afficher des informations

→ Pressez en mode DAB la touche INFO 11, l'affichage suivant apparaît :

• Le repère 1 indique le niveau nécessaire. L'intensité du signal est affichée sur le bargraph 2.
• Les stations, dont l'intensité du signal se situe sous le niveau nécessaire, n'émettent pas un signal suffisant.
• Une pression répétée sur la touche INFO 11 permet de commuter entre les autres informations, telles que le type de programme PTY, le nom multiplexe, la fréquence, le taux d'erreur de signal, l'heure, la date.

Réglage de la compression des données DRC

Le taux de compression compense les fluctuations dynamiques et, par conséquent, les variations du volume sonore.

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < DRC >.
→ Validez en pressant ENTER 6.

En pressant ▲ / ▼ 7, 12, sélectionnez le taux de compression :

• DRC high – compression élevée
• DRC low – compression faible
• DRC off – compression désactivée.
  → Validez en pressant ENTER 6.

Réglage du rétroéclairage

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < System > et confirmez avec ENTER 6.
→ En pressant ▲ / ▼ 7, 12, sélectionnez < Backlight >.
→ Pressez ▲ / ▼ 7, 12 pour sélectionner les réglages High (Haut), Medium (Moyen) ou Low (Bas).
→ Validez en pressant ENTER 6.

Organisation des stations

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < Station order >.
→ Validez en pressant ENTER 6.
→ Pressez ▲ / ▼ 7, 12 pour choisir entre < Alpanumeric > ou < Ensemble >.
- Alphanumeric : réglage par défaut ; les stations sont triées d'abord par ordre numérique, puis alphabétique.
- Ensemble : effectue une réorganisation, les stations actives au début, les stations inactives à la fin.
→ Validez en pressant ENTER 6.

Effacement des stations inactives

→ Pressez la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < Prune >.
→ Pressez ▲ / ▼ 7, 12 pour sélectionner < YES >.
→ Validez en pressant ENTER 6.

Les stations inactives sont effacées.

Remarque :

Si vous n'appuyez sur aucune touche pendant 5 secondes, l'appareil revient à l'affichage normal.

Réglage d'une station FM

→ Pour commuter vers FM, pressez la touche FM 4.

La fréquence ainsi que "((STEREO)") apparaît à l'affichage lorsque la station est reçue en mode stéréo. Lorsque le signal de réception est faible, vous pouvez définir dans le menu le réglage

Sélection manuelle des stations

→ Pressez ▲ / ▼ 7, 12 en mode FM pour régler la station souhaitée. L'afficheur indique la fréquence. Chaque pression sur la touche modifie la fréquence par pas de 0,05 MHz.

Sélection automatique des stations

→ Pressez ▲ / ▼ 7, 12 et maintenez la touche enfoncée pour démarrer la recherche automatique de stations. La fréquence des stations défile vers le haut / vers le bas sur l'afficheur.

Si une station FM avec un signal suffisant est trouvée, la recherche automatique est arrêtée et la station est restituée.

Remarque :

Pour le réglage de stations plus faibles, veuillez utiliser la sélection manuelle des stations. Ou définissez dans le menu le paramètre < Scan setting > (Réglage balayage) de < Strong stations > (Stations puissantes) sur < All stations > (Toutes les stations).

Comment mémoriser des stations FM

La mémoire de programmes peut mémoriser jusqu'à 10 stations dans la plage FM.

Remarque :

Les stations restent mémorisées même en cas de coupure de courant.

→ Réglez la station souhaitée.
→ Pressez la touche PRESET 8 et maintenez-la enfoncée, "Preset Store" apparaît à l'affichage. L'emplacement de programme est affiché en bas à gauche.

→ Réglez à l'aide de ▲ / ▼ 7, 12 l'emplacement de programme et confirmez avec ENTER 6.

Sélection des stations programmées

→ Pressez la touche PRESET 8, "Preset recall" apparaît.
→ Réglez à l'aide de ▲ / ▼ 7, 12 l'emplacement de programme et confirmez avec ENTER 6.

"Preset empty" apparaît si vous n'avez pas mémorisé de station sur l'emplacement de programme sélectionné.

Effacement d'un emplacement de programme mémorisé

→ Mémorisez la nouvelle station sur l'emplacement de programme respectif.

Restauration des réglages usine de l'appareil

Si vous changez l'emplacement de l'appareil, p. ex. en cas de déménagement, les stations DAB mémorisées ne pourront probablement plus être réceptionnées. A l'aide de la restauration des réglages usine, vous pouvez dans ce cas effacer toutes les stations mémorisées, présélections (PRESET) incluses, afin de démarrer en même temps une nouvelle recherche automatique de stations.

→ Pressez en mode DAB la touche MENU 13 puis, en pressant ▲ / ▼ 7, 12, sélectionnez < System > et confirmez avec ENTER 6.
→ En pressant ▲ / ▼ 7, 12, sélectionnez < Factory Reset >.
→ Validez en pressant ENTER 6.
→ Pressez ▲ / ▼ 7, 12 pour sélectionner < YES >.
→ Validez en pressant ENTER 6.

Remarque :

Toutes les stations préalablement mémorisées sont effacées.

Visualisation des informations d'affichage

Une pression sur la touche INFO 11 en mode FM vous permet d'afficher les informations suivantes :

• Texte radio
• Nom de la station
• Type de programme PTY
• Fréquence.

Nettoyage de l'appareil

Risque d'électrocution !

Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante. Avant d'effectuer le nettoyage, débranchez la fiche secteur.

Attention!

N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence.

→ Nettoyez le boîtier à l'aide d'un chiffon doux légèrement humide.

Elimination des dérangements

Si l'appareil ne fonctionne pas comme prévu, contrôlez-le au moyen des tableaux suivants.

Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant.

Problèmes avec la radio

Symptôme	Cause possible / remède
L'appareil ne reçoit aucune station.	L'appareil ne se trouve pas en mode radio.Presser la touche FM/DAB.
Aucun signal DAB n'est reçu.	Vérifiez que la réception DAB est possible dans la région. Orientez de nouveau l'antenne.Essayez de recevoir d'autres stations.
Le son est faible ou de mauvaise qualité.	D'autres appareils, p. ex. un téléviseur, perturbent la réception.Eloignez davantage l'appareil de ces autres appareils.
	Les accumulateurs sont vides.Chargez les accumulateurs.
	L'antenne n'est pas déployée ou n'est pas orientée.Sortez l'antenne.Tournez l'antenne afin d'améliorer la réception.

Problèmes avec l'appareil

Symptôme	Cause possible / remède
L'appareil ne peut pas être mis en marche.	L'appareil n'est pas alimenté en courant.Bloc d'alimentation :Raccordez correctement le bloc d'alimentation sur la prise secteur.Fonctionnement sur piles :Chargez les accumulateurs.
Aucun son n'est audible.	Augmentez le volume.Retirez la prise pour casque de l'appareil si vous souhaitez écouter par les haut-parleurs.Le cas échéant, la source appropriée n'est pas sélectionnée.
Un bruit parasite est audible.	A proximité de l'appareil, un téléphone portable ou un autre appareil émet des ondes radio parasites.Eloignez le téléphone portable ou l'appareil de l'environnement de l'appareil.
D'autres dérangements dans le fonctionnement, des bruits forts ou un dérangement sur l'afficheur apparaissent.	Des composants électroniques de l'appareil sont en dérangement.Bloc d'alimentation :Débranchez la fiche secteur. Laissez l'appareil séparé de la source de courant pendant env. 10 secondes. Raccordez à nouveau l'appareil ou replacez les piles.
L'afficheur n'est pas activé.	Mettez l'appareil en marche.Débranchez la fiche secteur, rebranchez-la, remettez l'appareil en marche.

Caractéristiques techniques

Dimensions de l'appareil (largeur x hauteur x profondeur)	188 mm x 62 mm x 55 mm
Poids :	env. 400 g
Alimentation électrique :	Courant alternatif 230 V, 50 Hz
Bloc d'alimentation :	5 V c.c., 2 A
Bloc batteries :	Lithium-Po, 3,7 V/1800 mAhDurée de fonctionnement env. 15 heures à volume sonore de 50 %
Puissance de sortie :	2 x 1 W RMS
Conditions ambiantes :	+5 °C à +35 °C5 % à 90 % d'humidité relative (sans condensation)
Radio :Fréquences de réception :FM analogiqueNumérique bande III, DAB+Antenne :	FM 87,5–108 MHzDAB 174–240 MHzAntenne DAB/FM
Prise de raccordement de casque :	3,5 mm

Sous réserve de modifications techniques et d'erreurs. Les dimensions sont des valeurs approximatives.

Directives et normes

Ce produit est conforme à

• la directive sur la basse tension (2006/95/CE),
  • la directive CEM (2004/108/CE) et à
• la directive sur le marquage CE.

Comment contacter le fabricant

DGC GmbH

Consignes d'élimination

Elimination de l'emballage

Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Veuillez apporter votre contribution et éliminez l'emballage de façon respectueuse de l'environnement. Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale. Les piles doivent être retirées de l'appareil avant l'élimination de celui-ci.

Danger d'étouffement !

Ne laissez pas l'emballage et ses éléments à des enfants.

Danger d'étouffement par les films ou d'autres matériaux d'emballage.

Mise au rebut de l'appareil

Les appareils usagés ne sont pas des déchets sans valeur. Une élimination respectueuse de l'environnement permet de recycler des matières brutes précieuses. Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibilités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil.

Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (WEEE).

Ce produit, arrivé en fin de vie, ne doit pas être éliminé par biais des ordures ménagères ordinaires ; il doit être remis un point de collecte prévoyant le recyclage d'appareils électroniques et électroniques. Le symbole figurant sur le produit dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables confémément à leur marquage. Avec la réutilisation, le recyclage des matériaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.

Danger de mort !

Débranchez la fiche secteur sur les appareils, qui ne sont plus utilisés. Déconnectez le câble d'alimentation et débranchez-le avec la fiche.
