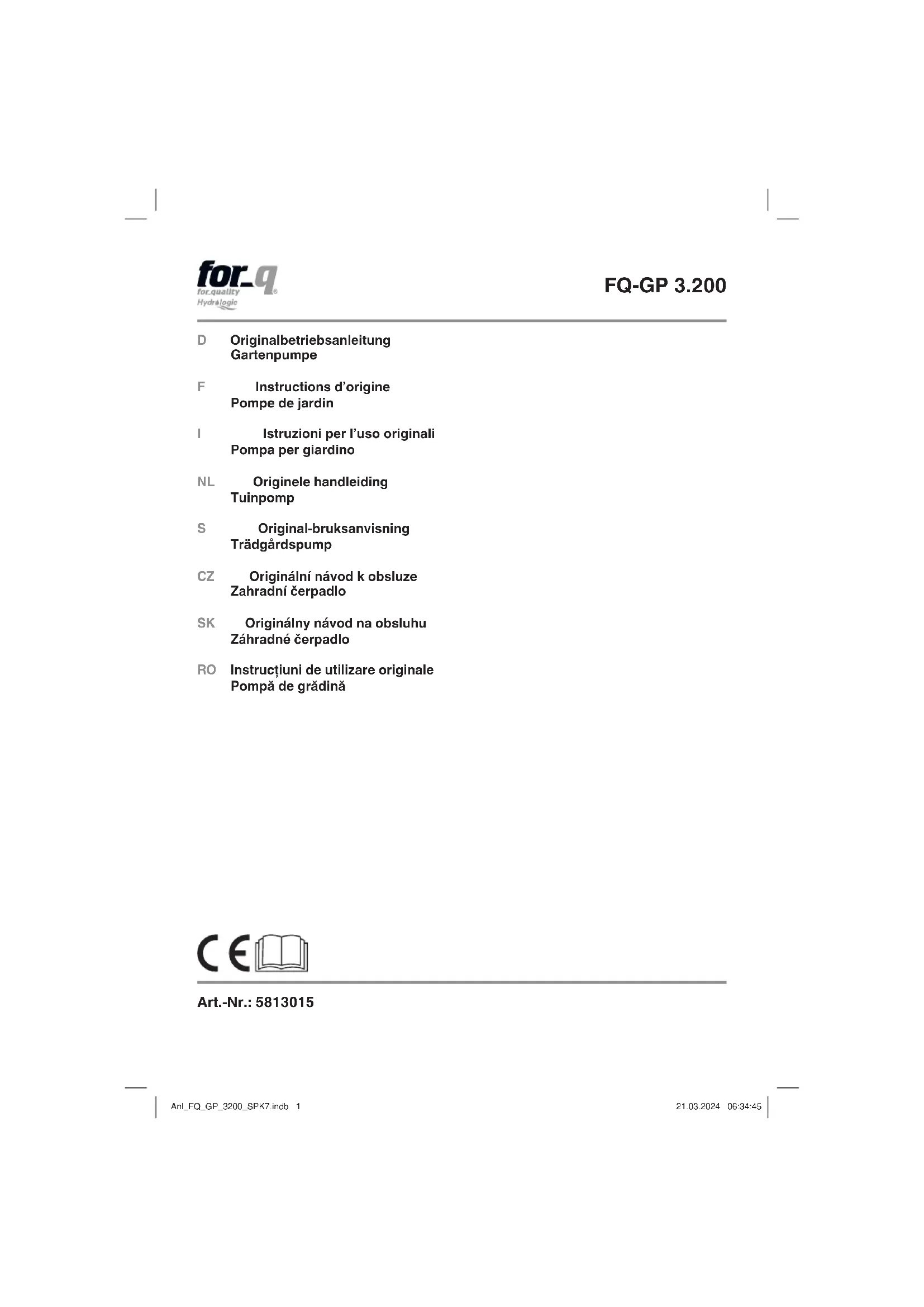

MODE D'EMPLOI FQ-GP 3.200 For_Q
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
7. Remplacement de le câble d’alimentation réseau
10. Plan de recherche des erreurs
Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veil- lez à leur remettre aussi ce mode d’emploi/ces consignes de sécu- rité. Nous déclinons toute responsabilité pour les accidents et dom- mages dus au non-respect de ce mode d’emploi et des consignes de sécurité.
1. Consignes de sécurité
Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut pro- voquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instruc- tions pour une consultation ultérieure. Danger ! L‘appareil doit être alimenté par un dispositif de protection contre les courants de défaut (RCD) avec un courant de défaut assigné ne dépassant pas 30 mA (selon VDE 0100 Partie 702 et 738). Si vous n‘êtes pas sûr que l‘installation comporte un RCD, nous recommandons d‘utiliser un interrupteur intermédiaire PRCD-S (demandez à votre électricien). Anl_FQ_GP_3200_SPK7.indb 19Anl_FQ_GP_3200_SPK7.indb 19 21.03.2024 06:35:1021.03.2024 06:35:10F
L‘appareil ne convient pas à l‘emploi dans les piscines, les pataugeoires de tous genres et tout autre plan d‘eau dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement. Il est interdit de faire fonctionner l‘appareil en la présence de personnes ou d‘animaux dans la zone dangereuse. Consultez votre spécialiste en électricité ! Cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes avec des capacités physiques, sensorielles ou intellectu- elles diminuées ou possédant un manque d’expérience ou de con- naissances à condition qu’elles soient surveillées ou aient reçus les instructions relatives à l’utilisation sûre de l’appareil et qu’elles com- prennent les risques résultant de cette utilisation. Les enfants ne doi- vent pas jouer avec l’appareil. Les enfants ne doivent pas eff ectuer le nettoyage et la maintenance de l’utilisateur sans surveillance.
L‘appareil ne doit pas être utilisé lorsque des personnes se trou- vent dans l‘eau.
L‘utilisation de l‘appareil n‘est autorisée qu‘avec un dispositif de protection contre le courant différentiel (RDC) avec un courant dif- férentiel assigné ne dépassant pas 30 mA.
Effectuez un contrôle à vue de l’appareil avant chaque utilisation de ce dernier. N’utilisez pas l’appareil dès lors que des équipe- ments de sécurité ont été endommagés ou sont usés. N’annulez jamais l’effet d’un dispositif de sécurité.
Utilisez cet appareil exclusivement dans le respect de l’application conforme indiquée dans ce mode d’emploi.
C’est vous qui êtes responsable de la sécurité dans la zone de travail
Si la ligne de raccordement réseau de cet appareil est endom- magée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d’éviter tout risque.
La tension de 230 Volts (tension alternative) indiquée sur la plaque signalétique de l’appareil doit correspondre à la tension secteur présente. Anl_FQ_GP_3200_SPK7.indb 20Anl_FQ_GP_3200_SPK7.indb 20 21.03.2024 06:35:1021.03.2024 06:35:10F
Ne tenez, transportez ou fixez jamais l’appareil par le câble.
Assurez-vous que les connecteurs enfichables électriques se trouvent dans un endroit à l’abri des inondations ou de l’humidité.
Avant tout travail sur l’appareil, débranchez la prise secteur.
L‘appareil ne doit pas être exposé directement à un jet d‘eau.
L’exploitant est responsable du bon respect des directives de sécurité et de montage. (Demandez éventuellement à un(e) électricien(ne) spécialisé(e))
L’utilisateur doit exclure tout dommage indirect en raison d’une inondation, en cas de dérangement de l’appareil, en prenant les mesures adéquates (p. ex. installation d’une alarme, pompe de réserve, ou autre.
En cas de panne éventuelle de l’appareil, les travaux de répa- ration doivent uniquement être réalisés par un(e) électricien(ne) spécialisé(e) ou par le service après-vente.
L’appareil ne doit jamais fonctionner à sec ni alors que la conduite d’aspiration est entièrement fermée. La garantie du producteur est caduque pour tous les dommages de l’appareil ayant pour origine son fonctionnement à sec.
Il est interdit d’utiliser l’appareil pour exploiter des bassins de pis- cine.
Il ne faut pas monter l’appareil dans un circuit d’eau potable.
Il faut interdire l’accès aux enfants par des mesures adéquates.
L’utilisateur est responsable envers les personnes tierces dans la zone de travail de l’appareil.
Faites vérifier par un spécialiste avant la première mise en service que les mesures de protection électriques requises sont bien pré- sentes.
2. Description de l’appareil et volume de livraison
3. Interrupteur réseau
4. Bouchon de vidange d’eau
5. Raccord d’aspiration
6. Vis du fi ltre préparatoire
7. Vis de purge d’air
8. Filtre préparatoire
9. Soupape anti-retour
10. Clé pour vis du fi ltre préparatoire
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après- vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le sortant avec précau- tion de l’emballage.
Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).
Vérifiez si la livraison est bien complète.
Contrôlez si l’appareil et ses accessoires ne sont pas endomma- gés par le transport.
Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils ris- quent de les avaler et de s’étouff er !
Clé pour la vis du préfiltre
Mode d‘emploi d‘origine Tuyau d‘aspiration non compris dans la livraison !
3. Utilisation conforme à l’aff ectation
Pour l’irrigation et l’arrosage d’espaces verts, de carrés de légu- mes et de jardins
Pour le service d’arroseurs automatiques
Pour la prise d’eau d’étangs, de ruisseaux, de fûts d’eau de pluie, citernes d’eau de pluie et de puits
Pour l’approvisionnement en eau sanitaire Fluides refoulés :
Destiné au refoulement d’eau claire (eau douce), eau de pluie ou légères lessives / eaux usées.
La température maximale du liquide refoulé ne doit pas dépasser les 35°C en mode de fonctionnement continu.
Il est interdit de refouler des liquides combustibles, gazeux ou ex- plosifs avec cet appareil.
Le refoulement de liquides agressifs (acides, lessive alcaline, sève d’écoulement de silos, etc.) ainsi que de liquides contenant des substances abrasives (sable) doit également être évité
Cet appareil ne convient pas au transport d’eau potable.
L’eau peut être salie par des fuites d’huile de graissage/de lubrifi- ant. Anl_FQ_GP_3200_SPK7.indb 23Anl_FQ_GP_3200_SPK7.indb 23 21.03.2024 06:35:1021.03.2024 06:35:10F
La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsa- bilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute respon- sabilité si l’appareil est utilisé profession-nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.
4. Données techniques
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux don- nées du réseau. Avertissement ! Enlevez systématiquement la fi che de contact avant de paramétrer l’appareil. Nous préconisons fondamentalement l‘utilisation d‘un préfiltre et d‘une garniture d‘aspiration comprenant un tuyau d‘aspiration, un panier d‘aspiration et un clapet anti-retour qui permettra d‘éviter de longs temps de ré-aspiration et un endommagement inutile de la pompe par des pierres et des corps étrangers solides. 5.1. Raccord de la conduite d‘aspiration
Fixez le tuyau d‘aspiration comme illustré sur la figure 1 (tuyau en plastique avec renforcement spiralaire d‘au moins 19 mm de diamètre (¾ ”)) soit directement, soit par le biais d‘un raccord fileté sur le raccordement d‘aspiration (5) d‘env. 42 mm (1¼“ filet ext.) de l‘appareil.
La pompe est équipée d‘un clapet anti-retour intégré. Si la con- duite d‘aspiration doit être également équipée d‘une vanne d‘aspiration, on peut retirer une des deux vannes.
Posez la conduite d‘aspiration en la faisant monter de la prise d‘eau jusqu‘à l‘appareil. Évitez absolument de poser la conduite d‘aspiration au-dessus de la hauteur de la pompe ; des bulles d‘air dans la conduite d‘aspiration ralentissent et empêchent le processus d‘aspiration.
La conduite d‘aspiration et celle de pression doivent être posées de telle manière qu‘elles ne puissent exercer aucune pression mécanique sur l‘appareil.
La valve d‘aspiration doit se trouver à une profondeur suffisante dans l‘eau pour que, lorsque le niveau d‘eau baisse, on puisse empêcher que l‘appareil ne marche à sec.
Évitez l‘aspiration de corps étrangers (sable etc.). Si nécessaire, installez un préfiltre à cet effet.
5.2 Raccord de la conduite de pression
La conduite de pression (devrait avoir au moins 19 mm (¾ ”) doit être directement raccordée au raccord de la conduite de pression 33,3 mm (1“ IG) de l’appareil ou via un raccord fileté.
Evidemment, vous pouvez utiliser un tuyau de refoulement de 13 mm (½ ”) avec des raccords vissés correspondants. Le débit est réduit par le tuyau de refoulement plus petit.
Pendant le processus d’aspiration, ouvrez pleinement les organes d’obturation dans la conduite de refoulement (buse de pulvérisa- tion, soupapes etc.) pour laisser échapper librement l’air dans la conduite d’aspiration.
5.3 Installation électrique
Le raccordement électrique s’effectue sur une prise de courant de sécurité de 230 V ~ 50 Hz. Protection par fusible: au moins 10 am- pères.
Le thermostat installé protège le moteur contre une surcharge ou un blocage. En cas de surchauffe, le thermostat arrête automati- quement la pompe; après son refroidissement, la pompe se remet automatiquement en marche.
Mettez l’appareil sur un sol solide, plan et horizontal.
Enlevez la vis de purge d’air (7).
Dévissez la vis du filtre préparatoire (6) avec la clé remise à cet effet (10) et retirez le filtre préparatoire (8) avec la soupape anti- retour (9) comme indiqué dans la figure 2. Vous pouvez ensuite remplir le carter de pompe en eau via la vis de filtre prépara- toire (6). Un remplissage de la conduite d’aspiration accélère l’aspiration.
Le montage est effectué dans l’ordre inverse des étapes.
Raccordez le câble secteur.
Mettez l’appareil en circuit avec le commutateur principal (3) – l’aspiration peut durer 5 minutes pour une hauteur d’aspiration maxi.
Une fois le travail achevé, mettez l’appareil hors circuit avec le commutateur principal (3).
7. Remplacement de le câble d’alimentation réseau
Danger ! Si le câble d’alimentation réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.
8. Entretien et maintenance
L’appareil est pratiquement sans maintenance. Nous recommandons toutefois d’eff ectuer des contrôles et un entretien réguliers afi n d’en assurer une longue durée de vie. Danger ! Avant chaque maintenance, mettez l’appareil hors tension, pour ce faire, retirez la fi che de contact de pompe de la prise de courant.
Si l’appareil est bouché, raccordez la conduite de pressi- on à la conduite d’eau et retirez le tuyau d’aspiration. Ouvrez l’alimentation en eau. Mettez l’appareil plusieurs fois en circuit pendant env. deux secondes. De cette manière, il est possible d’éliminer les obstructions dans la plupart des cas.
Aucune pièce à l’intérieur de l’appareil n’a besoin de mainte- nance. Anl_FQ_GP_3200_SPK7.indb 27Anl_FQ_GP_3200_SPK7.indb 27 21.03.2024 06:35:1121.03.2024 06:35:11F
8.2 Nettoyer l’embout du fi ltre préparatoire
Nettoyez régulièrement l’embout du filtre préparatoire, le rempla- cer au besoin
Otez la vis du filtre préparatoire (6) et retirez le filtre préparatoire (8) avec soupape anti-retour (9) (figure 2).
Démontez l’embout du filtre préparatoire comme indiqué dans la figure 3.
Pour nettoyer le filtre préparatoire et la soupape anti-retour, n’utilisez pas de produit de nettoyage fort ni d’essence.
Nettoyez le filtre préparatoire et la soupape anti-retour en tapotant sur une surface plane. En cas d’encrassement important, lavez- les avec de l’eau de savon, puis rincez à l’eau claire et laissez sé- cher à l’air.
Le montage est effectué dans l’ordre inverse des étapes.
Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La tem- pérature de stockage optimale est comprise entre 5 et 30 °C. Con- servez l’outil électrique dans l’emballage d’origine.
Avant une non-utilisation prolongée ou la conservation pendant l’hiver, rincer la pompe soigneusement à l’eau, la vider et la ran- ger dans un endroit sec.
En cas de risque de gel, videz complètement l’appareil.
Après un temps d’arrêt prolongé, vérifier par une courte mise en et hors circuit que le rotor tourne parfaitement. Anl_FQ_GP_3200_SPK7.indb 28Anl_FQ_GP_3200_SPK7.indb 28 21.03.2024 06:35:1121.03.2024 06:35:11F
10. Plan de recherche des erreurs
Dérange- ments Origines Remède Pas de dé- marrage - Pas de tension du ré- seau - Roue à aubes est blo- quée -Thermostat s’est arrêté - Vérifi er la tension - Démonter la pompe et la nettoyer Pompe n’aspire pas - Soupape d’aspiration n’est pas dans l’eau - Corps de pompe sans eau - Air dans la conduite d’aspiration - Soupape d’aspiration non étanche - Panier d’aspiration (soupape d’aspiration) bouchée - Hauteur d’aspiration max. dépassée - Immerger la soupape d’aspiration - Remplir de l’eau dans le raccord d’aspiration - Vérifi er l’étanchéité de la conduite d’aspiration - Nettoyer la soupape d’aspiration - Nettoyer le panier d’aspiration - Vérifi er la hauteur d’aspiration Débit insuffi - sant - Hauteur d’aspiration trop élevée - Panier d’aspiration sali - Niveau d’eau baisse rapidement - Puissance de la pompe réduite à cause de sub- stances nocives - Vérifi er la hauteur d’aspiration - Nettoyer le panier d’aspiration - Placez le tuyau d’aspiration plus bas - Nettoyer la pompe et remplacer les pièces usées Thermorup- teur met la pompe hors circuit - Moteur surchargé - frot- tement élevé dû à des corps solides - Démonter la pompe et la nettoyer. Empêcher l’aspiration de corps solides (fi ltre) Anl_FQ_GP_3200_SPK7.indb 29Anl_FQ_GP_3200_SPK7.indb 29 21.03.2024 06:35:1121.03.2024 06:35:11F
Le symbole « Poubelle barrée » signifi e que l‘on doit mettre les vieux appareils électriques et électroniques au tri (WEEE). Ces ap- pareils peuvent contenir des substances dangereuses et nocives pour l‘environnement. Ces outils doivent être apportés dans une déchetterie qui recycle les appareils électriques et électroniques et ne doivent pas être jetés dans les poubelles domestiques. Vous con- tribuez ainsi à la protection des ressources et de l‘environnement. Veuillez consulter les autorités locales pour plus de renseignements. Les enfants ne doivent en aucun cas jouer avec les sacs en plastique et les matériaux d‘emballage car il existe un risque de blessure ou d‘étouff ement. Stockez ce genre de matériaux à l’abri ou éliminez-les en respectant l‘environnement. Anl_FQ_GP_3200_SPK7.indb 30Anl_FQ_GP_3200_SPK7.indb 30 21.03.2024 06:35:1121.03.2024 06:35:11F
En cas de vices de fabrication ou d‘erreurs, veuillez-vous adresser au magasin de matériaux et bricolage Hornbach le plus proche. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. HORNBACH Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany product@hornbach.com www.hornbach.com Anl_FQ_GP_3200_SPK7.indb 31Anl_FQ_GP_3200_SPK7.indb 31 21.03.2024 06:35:1121.03.2024 06:35:11- 32 - Déclaration de conformité Nous déclarons que le produit décrit dans les Données Techniques
Pompe de jardin FQ-GP 3.200 fabriqué pour: Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Allemagne est conforme aux directives suivantes: Directive d’extérieur 2000/14/UE (Outdoor) Directive sur les machines 2006/42/EC Directive CEM 2014/30/UE (EMV) Directive sur limitation des substances dangereuses dans les équipements électriques et électroniques 2011/65/UE (RoHS) et respecte les normes harmonisées applicables suivantes: EN 60335-1:2012+A11+A13+A1+A14+A2+A15
EN 61000-3-3:2013+A1+A2 La conformité avec la directive relative aux émissions sonores des équipements d’extérieur est vérifiée dans le cadre d’une procédure d’évaluation de conformité selon l’annexe V. Niveau de puissance acoustique mesuré : 81,5 dB (A) Niveau de puissance acoustique garanti : 85 dB (A)
