TCES 475 - Barbecue Topcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue à charbon (colonne en acier)
Marque	Topcraft
Modèle	TCES 475
Matériau	Acier
Capacité du réservoir à charbon	13 litres
Grille de cuisson	Grille métallique réglable en hauteur (4 positions)
Système d'allumage	Manuel (allume-feu, briquettes d'allumage ou liquide d'allumage)
Contrôle de ventilation	Plateau d'aération réglable
Cendrier	Collecteur de cendres avec levier d'élimination
Usage	Extérieur uniquement
Distance de sécurité	1,5 à 2 m des matériaux inflammables
Précautions	Ne pas utiliser dans des locaux fermés, ne pas transporter chaud, utiliser des gants
Combustible recommandé	Charbon de bois ou briquettes à griller
Nettoyage	Vider les cendres complètement refroidies via le levier d'élimination
Montage	Nécessite une clé à fourche SW 7+8 (non fournie)
Garantie	2 ans (défauts de matériel et de fabrication)
Service après-vente	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac
Nombre de pages de la notice	12 pages

FOIRE AUX QUESTIONS - TCES 475 Topcraft

Comment assembler le barbecue Topcraft TCES 475 ?

Le montage se fait en suivant les étapes de la notice. Utilisez une clé à fourche SW 7+8. Assemblez d'abord le plateau d'aération sur la colonne, puis fixez les colonnes entre elles, montez la base, fixez la cuve à charbon. Veillez à retirer la feuille de protection PE avant usage.

Quel type de charbon utiliser avec ce barbecue ?

Utilisez exclusivement du charbon de bois ou des briquettes à griller. N'utilisez pas d'alcool à griller ni d'essence pour l'allumage.

Comment régler la hauteur de la grille de cuisson ?

La grille peut être placée sur quatre niveaux différents. Pour cela, introduisez l'ergot arrière dans l'ouverture du contrevent et placez l'étrier dans l'une des ouvertures du contrevent.

Comment allumer le barbecue en toute sécurité ?

Ouvrez le plateau d'aération, placez une briquette d'allumage dans la cuve, allumez-la. Empilez le charbon en pyramide. Après 15-20 minutes, répartissez la braise. Ne jamais utiliser de liquides inflammables comme l'essence.

Comment nettoyer le barbecue après utilisation ?

Attendez que le charbon soit complètement refroidi. Ouvrez le levier d'élimination des cendres sous la base et inclinez le barbecue pour vider les cendres dans un récipient. Le collecteur de cendres se vide par le bas.

Quelles sont les distances de sécurité à respecter ?

Placez le barbecue sur une surface plane et solide, à 1,5 à 2 mètres des matériaux inflammables comme les murs, clôtures ou arbres.

Peut-on utiliser ce barbecue sous un abri ou en intérieur ?

Non, le barbecue est conçu uniquement pour une utilisation en extérieur. Ne l'utilisez jamais dans un local fermé ou couvert en raison des risques d'incendie et d'intoxication.

Comment entretenir le barbecue pour qu'il dure longtemps ?

Nettoyez les cendres après chaque usage, gardez la grille graissée pour éviter la rouille, et rangez-le à l'abri de l'humidité. Retirez toujours la feuille de protection avant la première utilisation.

Que faire en cas de panne ou de pièce défectueuse ?

Contactez le service après-vente : V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac. La garantie de 2 ans couvre les défauts de matériel et de fabrication.

Le barbecue est-il livré avec des accessoires ?

La notice ne mentionne pas d'accessoires supplémentaires. Le kit comprend les pièces nécessaires au montage : colonnes, cuve à charbon, grille, plateau d'aération, etc. Les outils ne sont pas fournis.

MODE D'EMPLOI TCES 475 Topcraft

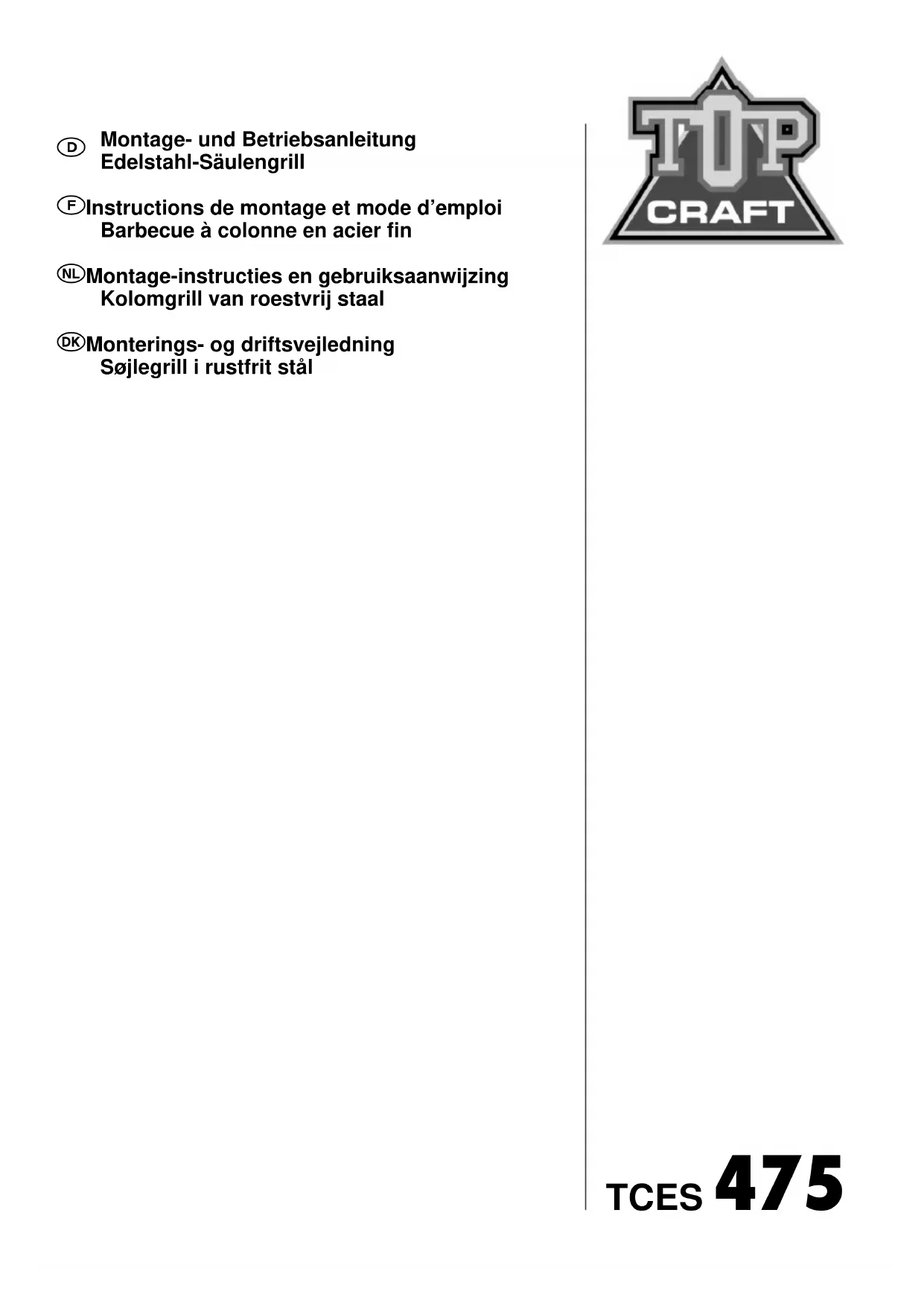

F Instructions de montage et mode d'emploi Barbecue à colonne en acier fin

Avant d'assembler le barbecue, lisez attentivement le mode d'emploi et les instructions de montage et de sécurité.

Le montage est relativement facile et peut être exécuté sans connaissances particulières. Comme outil vous avez besoin d'une clé à fourche SW 7 + 8.

Note:

Avant d'assembler les pièces individuelles, il faut absolument retirer la feuille de protection PE. Ne chauffez pas votre barbecue, si la feuille de protection se trouve encore sur les pièces.

Retirez également les deux tuyaux de protection de la grille.

1. Consignes de sécurité:

●Avant de commencer à griller, placez le barbecue sur une surface plane et solide.
●Gardez une distance de 1,5 à 2 m par rapport aux pièces et matériaux inflammables.
- Le barbecue est uniquement conçu pour l'utilisation à l'extérieur. Ne grillez pas dans des locaux fermés ou couverts.
●Ne transportez pas le barbecue lorsqu'il est encore chaud.
●Le barbecue devient très brûlant à divers endroits; pour cette raison, utilisez des gants.
●Tenez les enfants et les animaux domestiques éloignés du barbecue chaud.

Attention!

N'utilisez pas d'alcool à griller, d'essence ou de liquides semblables pour allumer ou entretenir le feu du barbecue.

Utilisez exclusivement des briquettes d'allumage ou allumes-feu pour allumer le barbecue.

N'employez comme combustible que du charbon de bois à griller ou des briquettes à griller.

2. Montage

●Fixez le plateau d'aération (13) sur l'extérieur de la colonne (6).
●Passez le bouton rotatif (12) par le trou au centre du plateau d'aération (13).
●Bloquez le plateau d'aération (13) à l'aide d'un écrou à six pans (14).
- Introduisez à présent le plateau d'aération préassemblé (13) dans l'alésage central de la colonne (6).
-Ensuite, faites glisser le ressort poussoir (15) sur la tubulure filetée dirigée vers l'intérieur.

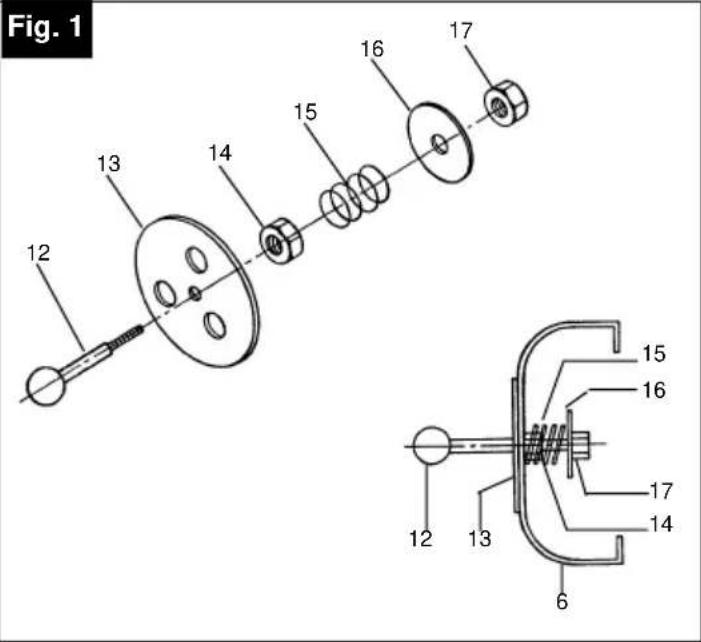

●Maintenant, mettez le disque de pression (16) en place et bloquez-le à l'aide de l'écrou indesserrable (17) - fig. 1. Vous pouvez régler la pression d'application du plateau d'aération sur la colonne en vissant l'écrou indesserrable (17) plus ou moins à fond.

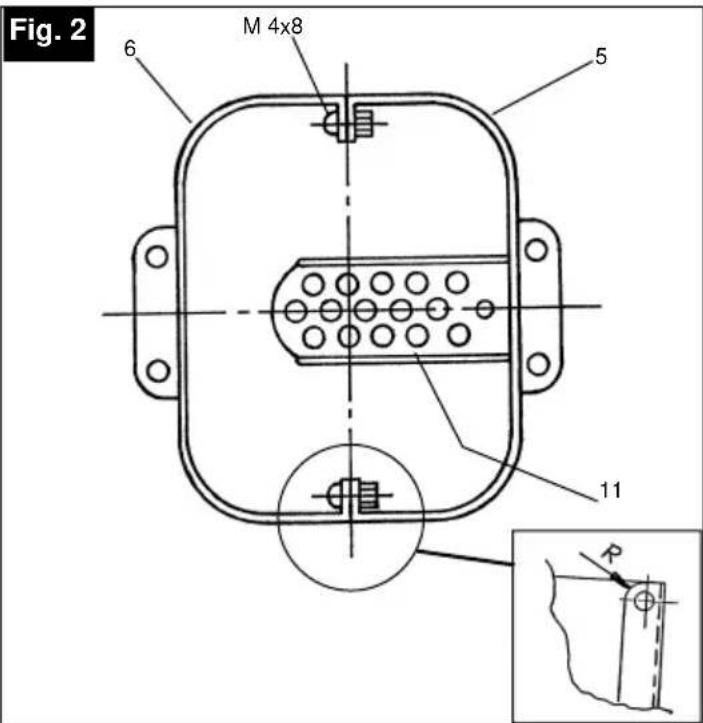

• Vissez maintenant les deux colonnes (5) + (6) à l'aide des vis à six pans et des écrous à six pans (M 4x8) - Fig. 2.
  ●La cuve d'allumage (11) préassemblée à la colonne arrière, se trouve toujours en haut. Montez les deux pièces de colonnes (5+6) de sorte que les arêtes arrondies (R) des pattes de vissage se rencontrent. Les pattes de vissage sont anguleuses sur la partie inférieure des pièces de colonnes.

●Maintenant, montez la colonne assemblée sur la base (7) à l'aide des vis et écrous à oreilles.

- Le collecteur de cendres (14) doit être fixé à l'aide des deux vis arrières de la colonne. Pour ce faire, placez le collecteur de cendres (14) par le bas entre la base et les écrous à oreilles.

- Note: Avant d'assembler les composants individuels, il faut absolument retirer la pellicule de protection PE pour éviter toute odeur lors de la première mise en service. Ne chauffez le barbecue qu'après avoir retiré la feuille de protection ! Retirez également les tuyaux de protection de la grille.

Faites attention à ce que le plateau d'aération (13) et le levier d'élimination des cendres (8) se trouvent bien sur le devant, du côté de l'utilisateur.

Mettez les vis de haut en bas de sorte que les écrous à oreilles soient situés au-dessous de la base (7).

●Fixez la cuve à charbon (4) sur la partie supérieure de la colonne à l'aide de vis et d'écrous. Pour ce faire, passez les vis par le haut à travers la cuve à charbon et vissez-les à l'extérieur à l'aide des écrous à oreilles.

Attention!

Montez la cuve à charbon sur la colonne de telle manière que la languette à tôle à l'intérieur de la cuve à charbon se trouve en arrière, vu du côté de l'utilisateur.

- Placez le contrevent (1) dans la cuve à charbon (4). Dans ce but, mettez la petite fente inférieure du contrevent sur la languette à tôle et pressez le contrevent vers le bas dans les deux fentes de support, à gauche et à droite de la cuve à charbon. Les deux noppes du contrevent doivent s'enclencher sur l'arête des fentes de support de la cuve à charbon (4).

- Placez la grille à charbon (3) dans l'ouverture de la cuve à charbon (4) de sorte que l'arête courbée des fentes soit dirigée vers le haut.

- Introduisez l'ergot arrière de la grille (2) dans l'ouverture du contrevent et placez-la au centre dans les ouvertures du contrevent à l'aide de l'étrier dépassant à gauche et à droite. Vous disposez de quatre possibilités de réglage en hauteur de la grille.

3. Instructions relatives à l'allumage:

- Utilisez uniquement des produits de qualité tels que charbons de bois, briquettes à griller et allumes-feu etc. Mettez en position de

fermeture le levier d'élimination des cendres (8) et ouvrez le plateau d'aération (13) pour obtenir une meilleure ventilation.

- Mettez une briquette d'allumage dans la cuve et allumez-la. Placez la grille (3) au-dessus du cube d'allumage en combustion dans la cuve à charbon (4) à l'aide des couverts à grill.

Attention! Risque de brûlures!

• Empilez le charbon de bois et/ou les briquettes sur la grille à charbon de fond en pyramide. Au lieu d'utiliser des briquettes d'allumage, vous pouvez également verser un liquide d'allumage sur la pyramide de charbon de bois.
  ●Au bout d'env. 15 à 20 minutes, vous voyez des cendres blanches sur le matériau à allumer. A présent, la braise optimale est atteinte et vous pouvez régulièrement répartir le matériau à allumer dans le réservoir de combustible. Fermez le plateau d'aération (13) le cas échéant.
• Ceci empêche que le charbon de bois ne brûle trop rapidement.
• Mettez la grille (2) préalablement graissée en place et commencez à griller.
• Pour nettoyer le barbecue, maintenez-le au-dessus d'un récipient, ouvrez le levier d'élimination des cendres (8) et vidangez la colonne par l'ouverture de fond de la base (7). A cet effet, inclinez le barbecue pour que les cendres puissent sortir du collecteur de cendres.
  ●La capacité de la cuve à charbon est de 13 litres.

Attention!

Vidangez seulement lorsque le charbon de bois est complètement refroidi.

NL

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

DK GARANTIBEVIS

⑤ V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
