Type de produit	Kit haut-parleur coaxial
Marque	Focal
Modèle	IFR 165-2
Dimensions du woofer	165 mm
Type de tweeter	Dôme inversé en aluminium
Puissance maximale	120 Watts
Puissance nominale (RMS)	60 Watts
Diamètre de la bobine	25 mm
Diamètre du moteur	85 mm
Fréquence de coupure du filtre	4,7 kHz
Sensibilité (2,83 V/1 m)	92 dB
Réponse en fréquence	60 Hz - 20 kHz
Rotation du tweeter	Oui, pour optimisation des aigus
Compatibilité véhicule	Renault Sandero II, Logan II, Logan MCV II, Lodgy, Dokker, Captur, Latitude, Koleos
Période de rodage	Environ 20 heures à niveau moyen
Garantie (France)	2 ans
Niveau sonore maximum	110 dB (écoute prolongée déconseillée)

FOIRE AUX QUESTIONS - IFR 165-2 FOCAL

Quelle est la puissance maximale du Focal IFR 165-2 ?

La puissance maximale est de 120 Watts et la puissance nominale (RMS) de 60 Watts.

Quels sont les véhicules compatibles avec ce haut-parleur ?

Il est compatible avec les modèles Renault : Sandero II, Logan II, Logan MCV II, Lodgy, Dokker, Captur, Latitude et Koleos. Consultez le site Focal pour les mises à jour.

Comment installer le tweeter pour optimiser les aigus ?

Le tweeter peut pivoter. Tournez-le jusqu'à ce que la barrette soit alignée avec vos oreilles pour une scène sonore optimale.

Y a-t-il une période de rodage nécessaire ?

Oui, une période de rodage d'environ 20 heures à niveau moyen avec des programmes riches en graves est recommandée pour stabiliser les caractéristiques.

Quelle est la sensibilité de ce haut-parleur ?

La sensibilité est de 92 dB (2,83 V/1 m).

Comment nettoyer et entretenir le haut-parleur ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques. Ne percez pas la membrane. Consultez la notice pour plus de détails.

Quelle est la garantie du Focal IFR 165-2 en France ?

La garantie est de 2 ans en France. Vous devez retourner le matériel défectueux dans son emballage d'origine au revendeur.

Puis-je utiliser ce haut-parleur avec un amplificateur ?

Oui, il peut être utilisé avec un amplificateur. La puissance RMS de 60 Watts est une bonne indication pour l'adapter.

Comment enregistrer la garantie en ligne ?

Vous pouvez enregistrer votre produit sur le site www.focal.com/garantie dans les 10 jours suivant l'achat.

Quels sont les risques d'une écoute à fort volume ?

Une écoute prolongée au-delà de 110 dB peut endommager l'audition. Des niveaux supérieurs à 130 dB peuvent causer des lésions irréversibles.

MODE D'EMPLOI IFR 165-2 FOCAL

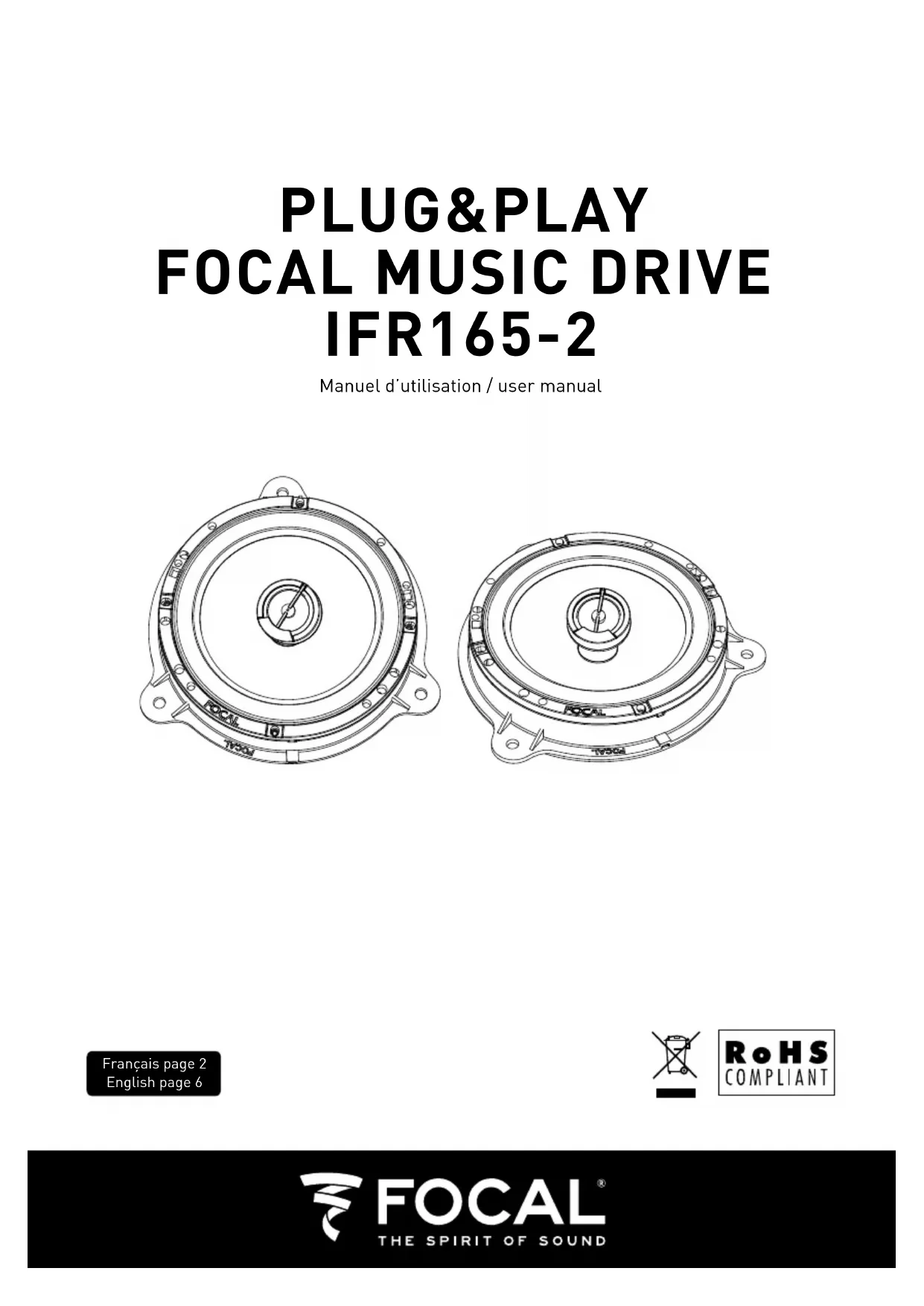

Manuel d'utilisation / user manual

Manuel d'installation

Version française

Nous vous remercions d'avoir choisi le kit FOCAL MUSIC DRIVE IFR165-2 et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.

Période de rodage

Les haut-parleurs IFR165-2 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de votre kit IFR165-2.

Manuel d'installation

3

Installation IFR165-2

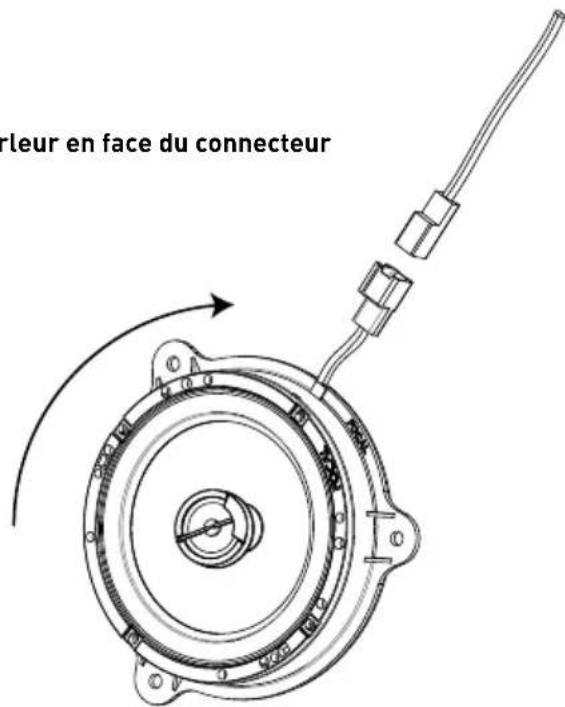

1 - Positionner le haut-parleur en face du connecteur

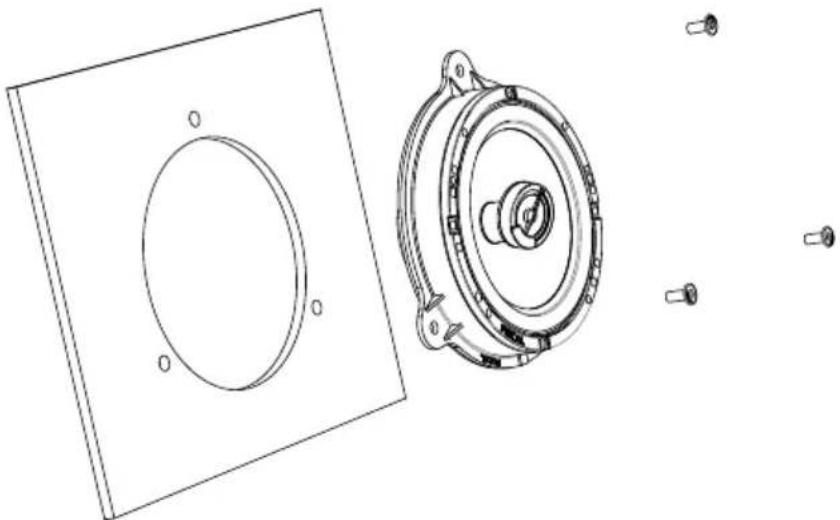

2 - Fixer le haut-parleur avec les rivets fournis

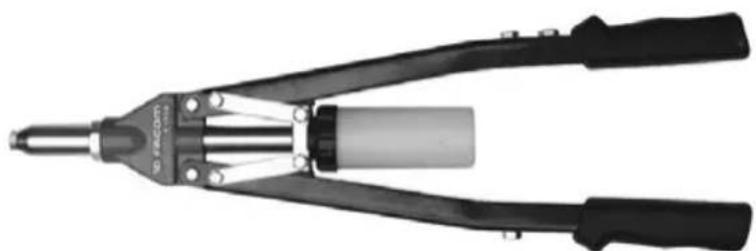

3 - Utiliser la pince à riveter : ref - 77 11 537 008

Manuel d'installation

4

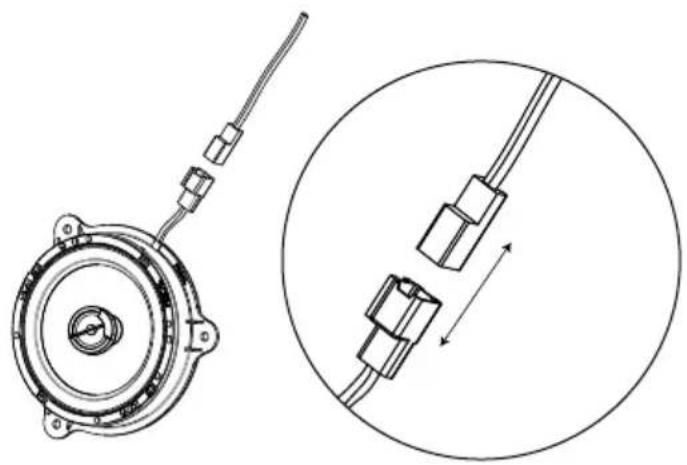

4 - Connector

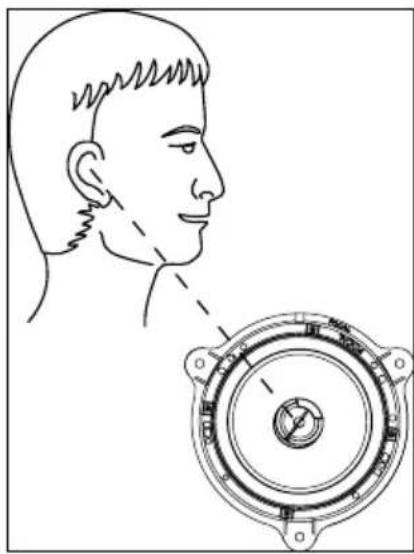

Le système de rotation du tweeter permet d'optimiser facilement la reproduction des aigus, quel que soit l'emplacement des haut-parleurs coaxiaux. Le réglage s'effectue en tournant le tweeter jusqu'à ce que la barrette se positionne dans l'axe de vos oreilles. (Cf. croquis)

Différents essais seront à effectuer afin :

• d'obtenir le réglage vous convenant parfaitement
  • d'optimiser la scène sonore

Caractéristiques techniques

Woofer 165 mm
Tweeter Tweeter à dôme inversé en aluminium
Puissance max. 120 Watts
Puissance nom. 60 Watts RMS
Bobine diam. 25 mm
Moteur diam. 85 mm
Filtre Filtre intégré 4,7 kHz
Sensibilité (2.83V/1m) 92 dB
Réponse en fréquence 60 Hz - 20 kHz

Manuel d'installation

5

Compatibilités

Compatibilités véhicules Avant Arrière
Sandero II x
Logan II x
Logan MCV II x
Lodgy x x
Dokker x
Captur x x
Latitude x x
Koleos x x

Autres modèles:

Vérifiez en ligne les compatibilités mises à jour et les consignes d'installation www.focal.com/renault

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
