Caractéristiques techniques	Commutateur 5 ports 10/100/1000 Mbps, non manageable
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permettant de connecter plusieurs appareils réseau.
Maintenance et réparation	Pas de maintenance requise, mais vérifier régulièrement les connexions et l'alimentation.
Sécurité	Fonctionnalités de sécurité de base, comme l'isolation des ports, à configurer selon les besoins.
Informations générales	Dimensions compactes, installation plug-and-play, sans ventilateur pour un fonctionnement silencieux.

FOIRE AUX QUESTIONS - DN-651156 Digitus

Comment réinitialiser le commutateur Digitus DN-651156 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent, indiquant que le rétablissement aux paramètres d'usine est en cours.

Pourquoi mon commutateur Digitus DN-651156 ne fonctionne-t-il pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est branché et que la prise fonctionne. Ensuite, vérifiez les connexions des câbles réseau et assurez-vous qu'ils sont correctement insérés dans les ports.

Comment savoir si mon commutateur est en panne ?

Si les LED du commutateur ne s'allument pas ou si aucune connexion réseau n'est établie malgré la vérification des câbles, il se peut que l'appareil soit défectueux. Essayez de le réinitialiser ou de le tester avec un autre câble d'alimentation.

Puis-je utiliser le commutateur DN-651156 pour connecter des appareils de différentes vitesses ?

Oui, le commutateur DN-651156 est conçu pour prendre en charge des appareils fonctionnant à différentes vitesses (10/100/1000 Mbps).

Comment configurer le commutateur pour un réseau VLAN ?

Le commutateur DN-651156 est un modèle non géré et ne prend pas en charge la configuration VLAN. Pour gérer les VLAN, un commutateur géré est nécessaire.

Quelle est la capacité d'alimentation du commutateur Digitus DN-651156 ?

Le commutateur DN-651156 est alimenté par un adaptateur secteur de 5V avec une consommation maximale de 1,5A.

Comment augmenter la portée de mon réseau avec le commutateur DN-651156 ?

Pour augmenter la portée, vous pouvez utiliser des câbles Ethernet de qualité appropriée pour relier le commutateur aux appareils, et envisager de le placer à un emplacement central pour une meilleure distribution du signal.

Le commutateur DN-651156 prend-il en charge l'alimentation par Ethernet (PoE) ?

Non, le commutateur Digitus DN-651156 ne prend pas en charge l'alimentation par Ethernet (PoE). Vous devrez alimenter séparément les appareils qui nécessitent PoE.

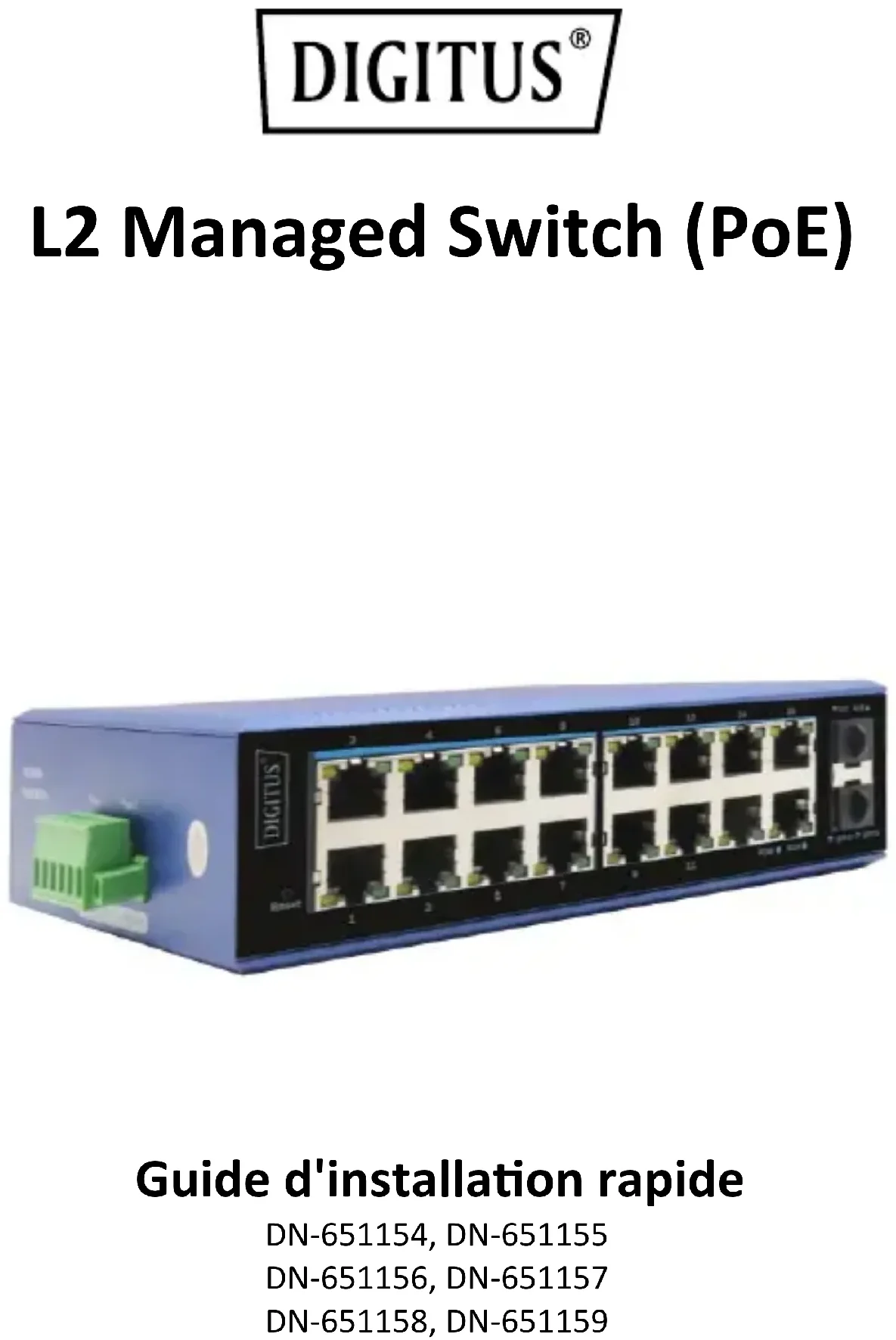

MODE D'EMPLOI DN-651156 Digitus

2. Caractéristiques du produit ...................................................... 3

3.5 Caractéristiques mécaniques .............................................. 5

5. Aperçu du produit ..................................................................... 9

7.4 Connecteur d'alimentation ............................................... 12

8. Connexion au système de gestion ........................................... 133

Cette série est composée de commutateurs Ethernet (PoE) avec 4 / 8 / 16 ports Gigabit Ethernet + 2 ports SFP 1000 Mbit/s (version PoE disponible) avec port console. Le commutateur Ethernet utilise le protocole de couche 2, qui est indispensable dans l'industrie pour garantir la stabilité du réseau de communication. Les commutateurs de cette série ont une faible consommation d'énergie et sont silencieux du fait de leur conception sans ventilateur. Ils prennent en charge une large plage de température de fonctionnement allant de - 40 °C à 80 °C et offrent une bonne tolérance électromagnétique (CEM) afin de garantir un fonctionnement stable dans des environnements industriels difficiles et de répondre rapidement aux exigences d'applications industrielles telles que l'automatisation des usines, le transport intelligent et la vidéosurveillance. Un terminal réseau stable est une solution sûre et fiable.

2. Caractéristiques du produit

Contrôle des données : Prise en charge du contrôle de flux full- duplex 802.3x, prise en charge de la suppression des tempêtes de diffusion sur le réseau Réseau redondant : Prise en charge de STP/RSTP/MSTP, prise en charge de ERPS (temps d'autoréparation < 20 ms) Gestion du multicast : Prise en charge de IGMP Snooping V1/V2/V3 VLAN : Prise en charge du VLAN IEEE 802.1q, isolation efficace du domaine de diffusion Agrégation de liens : Prise en charge de l'agrégation statique/dynamique de liens, pour une utilisation parfaite de la bande passante QoS : Prise en charge de COS-DSCP, 4 files d'attente, prise en charge du mode d'ordonnancement WRR\SP Gestion de la sécurité : Prise en charge de la liste de contrôle d'accès ACL, prise en charge de 802.1x Gestion : Prise en charge des méthodes de gestion Web, CLI et SNMP4 Surveillance et maintenance : Prise en charge de la mise en miroir des ports, de la surveillance de l'état des interfaces, de la gestion des protocoles. Indice de protection IP40

3.3 Environnement de travail

Fonctionnement: -40～80 °C stockage: -40～85 °C Humidité de fonctionnement: 5%～95% (sans condensation)

3.4 Alimentation électrique

Tension d'entrée: DC12-48V Tension d'entrée: DC48-57V pour la version PoE (redondance de courant bidirectionnelle) Connecteur : Bornier Prise en charge de la double redondance de courant Prise en charge de la protection contre l'inversion de polarité5

3.5 Caractéristiques mécaniques

Boîtier aluminium IP40 Montage sur rail DIN Refroidissement passif, pas de ventilateur

Modèle DN-651154 DN-651155 Ports réseaux 4 x 1000Mbps Emplacement SFP 2 x 1000Mbps Caractéristiques du PoE

Modèle DN-651156 DN-651157 Ports réseaux 8 x 1000Mbps Emplacement SFP 2 x 1000Mbps Caractéristiques du PoE

Modèle DN-651158 DN-651159 Ports réseaux 16 x 1000Mbps Emplacement SFP 2 x 1000Mbps Caractéristiques du PoE

4. Contenu de la livraiso

1 x Commutateur industriel 1 x Guide rapide 1 x Bornier

5. Aperçu du produit

Panneau latéral: P1 et P2 correspondent au nombre de bornes de connexion, P+1 et P-1 correspondent respectivement aux pôles positif et négatif à connecter; vis de mise à la terre utilisée pour la mise à la terre de l'équipement. DN-651154 / DN-651155 4+2 port

Face avant: Le voyant orange sur le port est le voyant LINK, il s'allume lorsque la connexion est établie et clignote lors de la transmission des données. Le voyant vert est le voyant PoE, il ne s'allume que lorsque le port du commutateur alimente les appareils alimentés; le voyant d'alimentation s'allume lorsqu’il fournit du courant. Dimensions du commutateur (mm) DN-651154/DN-651155 4port: 143.7*104*47.7mm DN-651156/DN-651157 8port: 143.7*125*47.7mm DN-651158 / DN-651159 16port: 175.6*135*45.5mm11

LED État Description Électricité LED allumé Alimentation électrique normale LED éteint Alimentation électrique anormale ou aucune alimentation électrique Voyant RJ45 LED jaune allumé Connexion réseau normale LED jaune clignote LINK, transmission des données normale LED vert allumé Alimentation PoE normale LED jaune éteint Aucune connexion sur le port BETRIEB LED vert clignote Fonction optique normale Optische LED LED vert éteint Le commutateur fonctionne normalement

7. Précautions d'installation

7.1 Précautions d'installation

Pour éviter d'endommager l'appareil et de vous blesser en cas d'utilisation inappropriée, veuillez respecter les consignes de sécurité suivantes : Pour éviter d'endommager l'appareil en le faisant tomber, veuillez le placer sur une surface stable. Lorsque vous alimentez l'appareil en électricité, veillez à respecter la plage de tension ainsi que les pôles positif et négatif du bloc d’alimentation afin de ne pas endommager l'appareil par une mauvaise manipulation.12 Pour réduire le risque de choc électrique, assurez-vous que l'appareil est correctement mis à la terre dans l'environnement de travail. Ne pas ouvrir le boîtier de l'appareil, quel que soit les circonstances. Lors de l'installation du commutateur, évitez les zones où il y a de la poussière et de fortes perturbations électromagnétiques.

Étape 1 : consiste à vérifier la mise à la terre et la stabilité du rail DIN : la fente du rail DIN du commutateur est engagée dans le rail DIN. Étape 2 : Fixer les vis dans l'ordre, du centre vers les deux côtés du rail DIN. Étape 3 : Attachez au rail à l'aide de vis sur la rainure de guidage fixe située aux deux extrémités du rail afin de vous assurer que le commutateur est fixé verticalement et de manière stable sur le rail de guidage.

Fixez le câble de mise à la terre à la vis de mise à la terre du commutateur et veillez à ce que le dispositif de mise à la terre soit correctement connecté.

7.4 Connecteur d'alimentation

Branchez le câble d'alimentation dans la position indiquée sur le bornier à 6 fils puis insérez le bornier dans l'entrée standard du bloc d'alimentation (entrée P+1 et P-1 correspondant au premier bloc d'alimentation P1 et entrée P+2 et P-2 correspondant au deuxième bloc d'alimentation P2). La tension standard disponible du bloc d'alimentation prise en charge est comprise entre 12 VCC et 48 VCC.13

8. Connexion au système de gestion

Cette série de commutateurs Ethernet administrables est dotée d'un port de débogage du programme du système de gestion basé sur le port série. Situé sur le panneau avant, il permet de se connecter à la ligne de commande via une ligne standard.

Port console : Vitesse de transmission 115200 (Baud) Web-IP: 192.168.10.12 Nom d’utilisateur : admin Mot de passe : admin Vous trouverez des instructions détaillées pour les utilisateurs sur www.assmann.com14 C'est un produit de Classe A. Ce produit peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées. Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous. www.assmann.com ASSMANN Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Allemagne
