MODE D'EMPLOI Stars Linear BORA
FR Notice d'utilisation et de montage Stars circular
1.1 Validité de la notice d'utilisation et de montage.....3
1.2 Responsabilité....3
1.3 Conformité du produit ....3
1.4 Représentation des informations.... 3
1.4.1 Avertissements et remarques de sécurité .... 3
1.4.2 Illustrations.... 3
2 Sécurité 4
2.1 Utilisation correcte ....4
2.2 Consignes de sécurité .... 4
3 Données techniques 5
4 Description de l'appareil 6
4.1 Description....6
4.2 Description de l'appareil.... 6
5 Montage 7
5.1 Contenu de la livraison 7
5.2 Montage sur plafond incliné....7
5.3 Montage du luminaire....7
6 Nettoyage et entretien 10
6.1 Nettoyage....10
7 Mise à l'arrêt, démontage et élimination
7.1 Mise à l'arrêt ....11
7.2 Démontage 11
7.3 Mise au rebut écoresponsable .....11
7.3.1 Mise au rebut de l'emballage de transport ..... 11
7.3.2 Mise au rebut des appareils usagés.... 11
8 Garantie, service technique, pièces de rechange et accessoires 12
8.1 Garantie fournisseur de BORA 12
8.1.1 Extension de garantie 12
8.2 Service....12
1 Généralités
Ce manuel contient des informations importantes pour vous protéger contre les blessures et éviter l'endommagement de l'appareil.
Veuillez lire attentivement tout le manuel avant l'installation ou la mise en service de l'appareil.
D'autres documents doivent également être pris en compte. Il est impératif d'observer tous les documents fournis à la livraison.
Le montage, l'installation et la mise en service doivent uniquement être entrepris dans le respect des dispositions légales, prescriptions et normes applicables. Les opérations doivent être réalisées par un technicien qualifié au fait des prescriptions du fournisseur d'énergie locale et en mesure de les observer.
Tous les avertissements et remarques de sécurité ainsi que toutes les instructions de manipulation fournies dans les documents fournis doivent être observés.
Conservez soigneusement ces instructions et transmettez-les au nouveau propriétaire si nécessaire.
1.1 Validité de la notice d'utilisation et de montage
Le présent manuel s'applique à plusieurs variantes d'appareil. Aussi est-il possible que certaines caractéristiques s'y trouvant ne s'appliquent pas à votre appareil. Les illustrations contenues dans le présent manuel peuvent varier, dans leurs détails, de certaines variantes et sont à considérer comme étant fournies à titre indicatif.
1.2 Responsabilité
La BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd et la BORA Lüftungstechnik GmbH - ci-après BORA - décline toute responsabilité pour les dommages causés par le non-respect ou la non-observation des documents inclus dans la livraison !
Par ailleurs, BORA n'est pas responsable de dommages issus d'un montage inapproprié et de la non-observation des avertissements et remarques de sécurité !
1.3 Conformité du produit
Directives
Les appareils sont conformes aux directives UE/CE suivantes :
• Directive 2014/30/UE EMV
• Directive « basse tension » 2014/35/UE
• Directive sur l'écoconception 2009/125/CE
• Directive 2011/65/UE RoHS
1.4 Représentation des informations
Des formats, chiffrages, symboles, remarques de sécurité,
désignations et abréviations sont utilisés dans le présent manuel afin d'en accélérer l'utilisation et d'éviter les confusions. Le produit décrit dans ces instructions est également appelé « l'appareil » dans le contenu suivant.
Les instructions de manipulation sont marquées par une flèche.
Les instructions de manipulation doivent toujours être suivies dans l'ordre indiqué.
Les énumérations sont marquées de puces au début de chaque ligne :
- Élément 1
- Élément 2
Les informations visent à vous faire part de particularités dont il vous faut impérativement tenir compte.
1.4.1 Avertissements et remarques de sécurité
Les avertissements et remarques de sécurité du présent manuel sont mis en évidence par des pictogrammes et mentions d'avertissement. Les avertissements et remarques de sécurité sont présentés comme suit :
DANGER
Type et origine du danger
Conséquences en cas de non-observation
▶ Mesures à prendre pour éviter le danger
Ainsi :
- Les symboles d'avertissement mettent en évidence un risque de blessure élevé.
- La mention d'avertissement indique la gravité du danger.
| Pictogramme Mention | Risque |
| d'avertissement |
Danger Avertit d'une situation directement dangereuse et causant la mort ou des blessures graves en cas de non-observation.
Avertissement Avertit d'une situation probablement dangereuse et susceptible de causer la mort ou des blessures graves en cas de non-observation.
Attention Avertit d'une situation probablement dangereuse et susceptible de causer la mort ou des blessures graves en cas de non-observation.
Remarque Avertit d'une situation potentiellement dangereuse, susceptible de causer des dégâts matériels en cas de non-observation.
Tab. 1.1 Signification des pictogrammes et mentions d'avertissement
1.4.2 Illustrations
Toutes les mesures sont indiquées en millimètre.
2 Sécurité
Les informations de sécurité fournies précédemment s'appliquent à cet appareil. L'utilisateur est responsable de l'utilisation sûre ainsi que du nettoyage et de l'entretien de l'appareil. Toute utilisation inappropriée risque de conduire à des dégâts matériels ou des blessures.
2.1 Utilisation correcte
L'appareil est exclusivement réservé à un éclairage général dans un cadre domestique.
Cet appareil n'est pas adapté à :
• les opérations commerciales
- une utilisation en extérieur ;
- une utilisation à fin de chauffage ;
- un fonctionnement en installation mobile telle qu'un véhicule automobile, un bateau ou un avion ;
- un fonctionnement à une altitude supérieure à 2 000 m (au-dessus du niveau de la mer) ;
- un fonctionnement en cas d'installation incomplète.
Toute autre utilisation ou dépassant le cadre des conditions stipulées dans la présente notice est considérée comme non conforme.
BORA décline toute responsabilité pour les dommages dus à un montage incorrect et une utilisation non conforme ou incorrecte.
Toute utilisation abusive est interdite !
2.2 Consignes de sécurité
DANGER
Risque de blessure en cas de montage erroné
Le non-respect des instructions de montage peut entraîner des blessures.
L'installation et le montage de l'appareil doivent uniquement être effectués par un personnel qualifié, et dans le respect des règlements en vigueur et des prescriptions des fournisseurs d'énergie dans le pays concerné.
L'appareil ne peut être monté que lorsqu'il est hors tension.
▶ Toute opération au niveau des composants électriques doit uniquement être réalisée par un électricien qualifié.
Toutes les opérations entreprises au niveau de l'appareil doivent être réalisées avec soin et précaution.
Avant de remettre l'appareil ou le système à l'utilisateur final, assurez-vous qu'il a été installé correctement.
ATTENTION
Risque d'éblouissement avec l'ampoule
Regarder directement une ampoule peut endommager la vision et irriter les yeux.
▶ Ne regardez pas directement la lumière.
3 Données techniques
| Paramètre Valeur | |
| Type de luminaire Lampe à suspension | |
| Tension d'alimentation 220 - 240 V | |
| Fréquence 50 - 60 Hz | |
| Puissance absorbée maximale 10,5 W | |
| Borne de raccordement 5 pôles | |
| Commande de l'éclairage Interrupteur / DALI | |
| Avec variateur Oui | |
| Ampoule LED | |
| Couleur de la lumière Blanc chaud | |
| Température de couleur 2 700 K | |
| Indice de rendu des couleurs (Ra) CRI > 90 | |
| Flux lumineux 690 lm | |
| Angle de rayonnement Direct 46° | |
| Durée de vie > 50 000 h | |
| Cycles de commutation | min. 50 000 |
| Matériau de surface | Métal/plastique |
| Classe de protection | 1 |
| Dimensions du caisson de plafond | 393 x 40 mm |
| Dimensions du corps du luminaire | 3 x 14 x 330 mm |
| Poids (accessoires/emballage compris) | 3,6 kg |
| Classe d'efficacité énergétique | G |
| Consommation d'énergie en mode « veille » | < 0,5 W |
Tab. 3.1 Données techniques


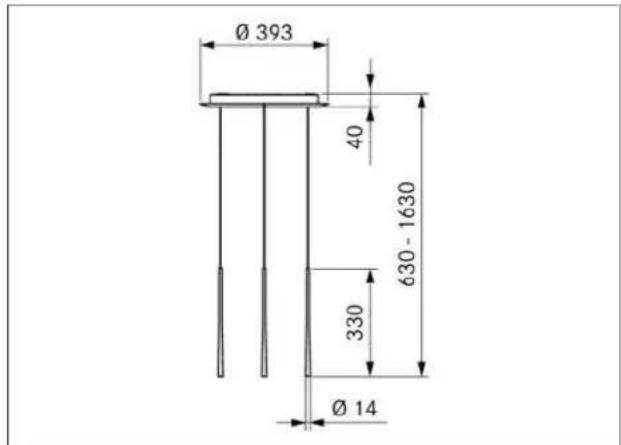

Ø 393 40 630 - 1630 330 Ø 14Fig. 3.1 Dimensions
4 Description de l'appareil
4.1 Description
| Type Désignation longue |
| LSZSW Stars lampe à suspension 3-lampes à disposition circulaire - noir |
| LSZRG Stars lampe à suspension 3-lampes à disposition circulaire - or rose |
| LSZMG Stars lampe à suspension 3-lampes à disposition circulaire - vert mousse |
Tab. 4.1 Description
4.2 Description de l'appareil

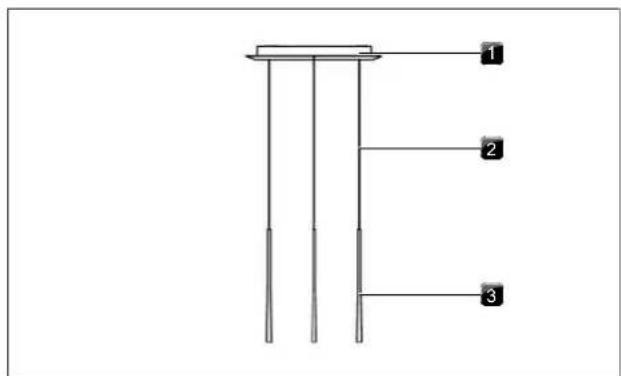

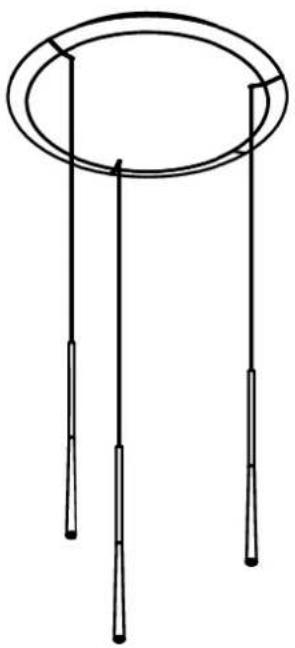

Fig. 4.1 Description de l'appareil Stars à disposition circulaire
[1] Boîtier
[2] Câble de suspension
[3] Corps du luminaire
5 Montage
5.1 Contenu de la livraison
Vérification du contenu de la livraison
▶ Vérifiez si le contenu de la livraison est complet et non endommagé.
En cas de pièce manquante ou endommagée, informez immédiatement le Équipe BORA Service.
▶ Ne montez jamais un composant endommagé.
Éliminez proprement l'emballage de transport (voir "7 Mise à l'arrêt, démontage et élimination").
| Contenu de la livraison Quantité |
| Luminaire 1 |
| Gabarit de montage 1 |
| Notice de montage 1 |
Tab. 5.1 Contenu de la livraison
Le matériel de montage de la lampe n'est pas inclus dans la livraison. Le matériel de montage doit être adapté à la structure de montage.
5.2 Montage sur plafond incliné
Le luminaire ne peut être monté que sur des plafonds dont l'inclinaison maximale ne dépasse pas 3°.
5.3 Montage du luminaire
▶ Pré-montez le matériel de fixation selon le gabarit de montage.

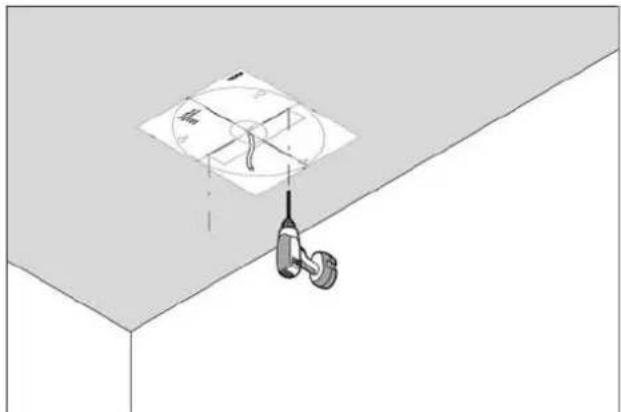

Fig. 5.2 Montage avec gabarit de perçage
- Le matériel de fixation ne doit pas être complètement vissé.

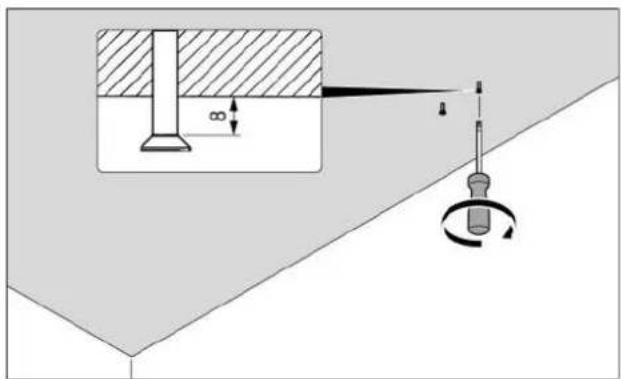

Fig. 5.3 Pré-monter le matériel de fixation

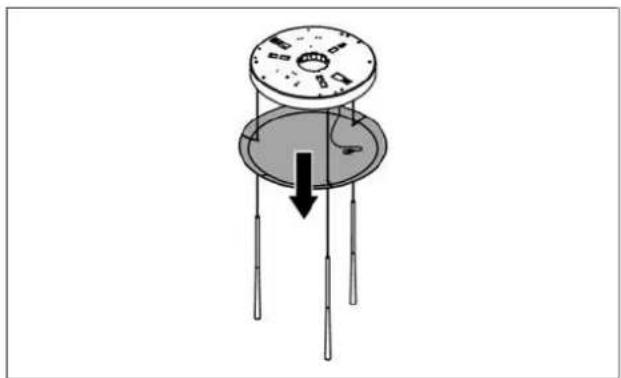

La protection est maintenue par des aimants. Tenez le boîtier de l'appareillage par les ouvertures arrière pour soulever la protection.
▶ Placez le luminaire de façon à le superposer sur les perçages.

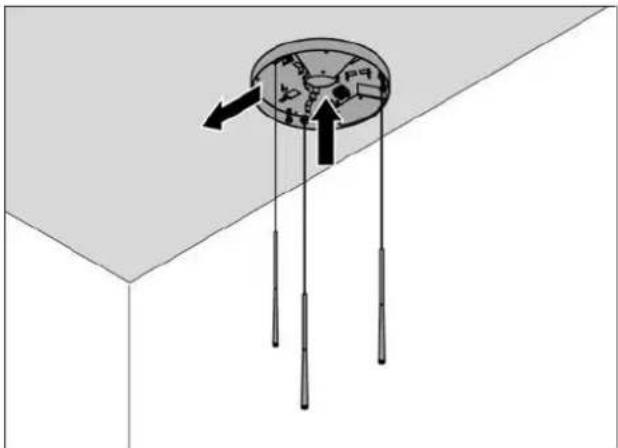

Fig. 5.5 Placer le luminaire
▶ Vissez le luminaire au plafond.

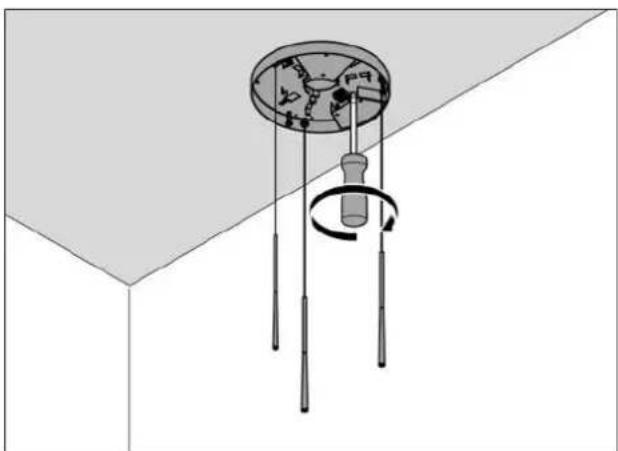

Fig. 5.6 Fixer le luminaire

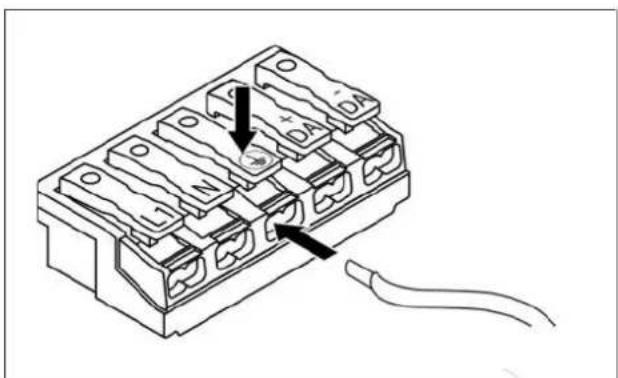

▶ Raccordez le luminaire avec les connecteurs.
▶ Réglez la hauteur souhaitée du corps du luminaire.

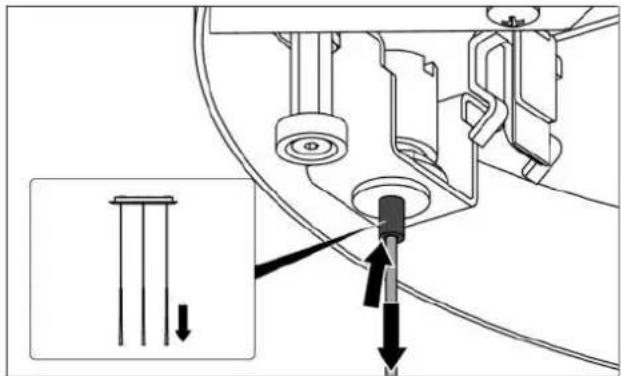

Placer plus en profondeur
▶ Déroulez le câble de son support.
Poussez le cylindre vers le haut au niveau de la buse de serrage.
▶Tirez en même temps le câble vers le bas.
Fig. 5.8 Placer l'ampoule plus en profondeur

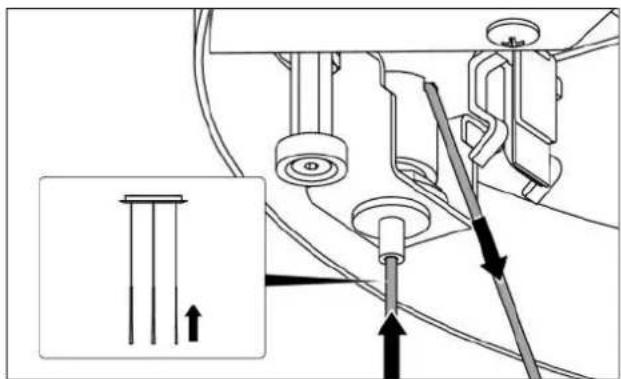

Placer plus en hauteur
▶ Faites glisser le câble vers le haut.
Pour faciliter la tâche, tirez sur l'autre extrémité du câble.
Fig. 5.9 Placer l'ampoule plus en hauteur

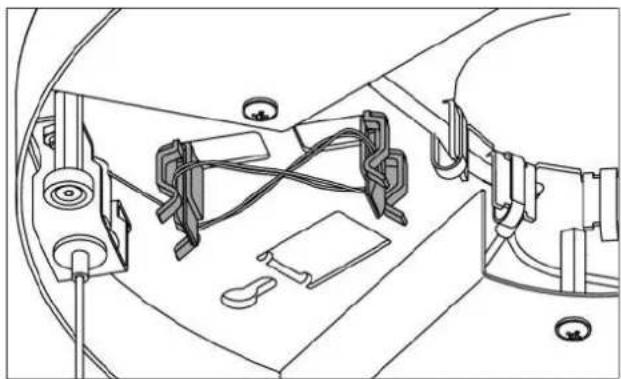

▶ Enroulez le câble autour de son support en forme de 8 pour le ranger.

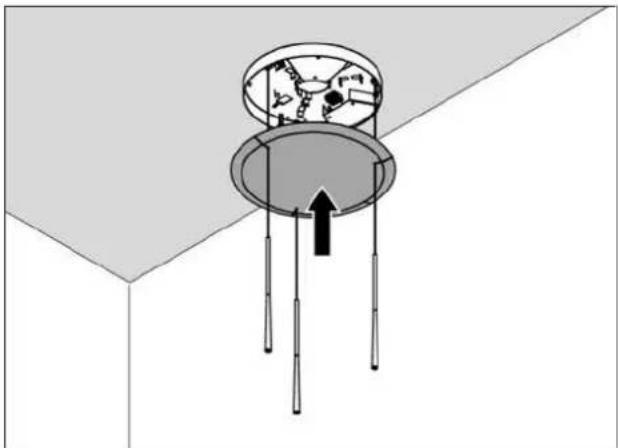

▶ Montez la protection à l'aide des supports aimantés.
- Aucun câble ne doit être coincé dans le couvercle.
6 Nettoyage et entretien
L'ampoule de ce luminaire n'est pas remplaçable. Lorsque l'ampoule arrive en fin de vie, la totalité du luminaire doit être remplacée.
L'appareil ne nécessite pas d'entretien, mais doit être régulièrement nettoyé.
6.1 Nettoyage
Nettoyez régulièrement l'appareil.
Pour le nettoyage, utilisez un chiffon légèrement humide.
7 Mise à l'arrêt, démontage et élimination
▶ Respectez tous les avertissements et remarques de sécurité (Sécurité).
▶ Respectez les notices du fabricant livrées avec les équipements.
7.1 Mise à l'arrêt
La mise à l'arrêt signifie la mise à l'arrêt finale et le démontage. Après la mise à l'arrêt, l'appareil peut être installé dans d'autres meubles, vendu à un particulier ou mis au rebut.
Le débranchement et la fin du raccordement à l'électricité ne doivent être effectués que par un personnel agréé.
Pour mettre l'appareil à l'arrêt, éteignez-le (voir notice d'utilisation).
Débranchez l'appareil de l'alimentation électrique.
7.2 Démontage
Le retrait nécessite que l'appareil soit accessible pour le démontage et ait été débranché de l'alimentation électrique.
▶ Retirez les éléments de boîtier démontables.
▶ Desserrez les outils de montage.
▶ Retirez l'appareil.
▶ Mettez au rebut l'ancien appareil et les accessoires contaminés comme décrit dans « Mise au rebut écoresponsable ».
7.3 Mise au rebut écoresponsable
7.3.1 Mise au rebut de l'emballage de transport
i L'emballage protège l'appareil contre les dommages dus au transport. Les matériaux d'emballage sont sélectionnés selon des facteurs écologiques et sont recyclables.
Le recyclage de l'emballage permet d'économiser les matières premières et de réduire la quantité de déchets. Votre revendeur reprendra l'emballage.
▶ Remettez l'emballage à votre revendeur spécialisé ou
▶ Mettez l'emballage au rebut en tenant compte des réglementations locales.
7.3.2 Mise au rebut des appareils usagés
Les appareils électriques marqués de ce symbole ne doivent pas être jetés avec les ordures ménagères à la fin de leur durée d'utilisation. Ils doivent être déposés dans un point de collecte pour le recyclage des déchets d'équipement électriques ou électroniques. Les administrations communales ou municipales peuvent vous fournir des informations à ce sujet.
Les appareils électriques et électroniques usagés contiennent souvent encore des matériaux précieux. Cependant, ils contiennent également des substances nocives qui étaient nécessaires à leur fonctionnement et à leur sécurité. Mis au rebut avec les déchets résiduels ou mal traités, ils peuvent nuire à la santé et à l'environnement.
▶ Ne mettez jamais votre appareil au rebut avec les ordures ménagères.
Apportez l'appareil usagé à un point de collecte régional pour le retour et le recyclage des composants électriques et électroniques, et d'autres matériaux.
8 Garantie, service technique, pièces de rechange et accessoires
▶ Respectez tous les avertissements et remarques de sécurité (Sécurité).
8.1 Garantie fournisseur de BORA
BORA propose une garantie fabricant de 2 ans à ses clients pour ses produits. Cette garantie s'ajoute au droit légal de réclamation pour défaut proposé par les revendeurs de nos produits.
La garantie du fabricant s'applique BORA aux produits mentionnés par un distributeur BORA ou par un BORA au sein de l'Union européenne (à l'exclusion des territoires d'outre-mer) de la Suisse, du Liechtenstein, d'Ukraine, de Russie, de Norvège, de Serbie, d'Israël, du Royaume-Uni, d'Islande, d'Inde, d'Australie et de Nouvelle-Zélande, à l'exception des produits BORA comme articles universels ou accessoires :
• BORA éclairage
La garantie fabricant débute au moment de l'obtention du produit BORA et est valide pour une durée de 2 ans. En s'enregistrant sur www.myBORA.com, la garantie du fabricant peut être prolongée à 5 ans.
La garantie du fabricant présuppose qu'un montage correct (conformément au manuel d'agencement et à la notice d'utilisation BORA en vigueur au moment du montage) des produits BORA par un vendeur BORA agréé. Le client final est tenu d'observer les indications et informations du mode d'emploi pendant l'utilisation de l'appareil.
En cas de recours à la garantie du fabricant, le défaut doit être signalé directement à BORA et la preuve de la facture d'achat doit être fournie. Une preuve d'achat peut également être fournie via un enregistrement sur le portail www.mybora.com.
BORA garantit que tous les produits BORA sont exempts de défauts matériels et de production. Le défaut doit être présent au moment de la remise du produit au client. L'invocation d'une garantie n'interrompt pas son terme et ne le recommence pas à zéro. BORA entreprendra les mesures nécessaires pour résoudre le problème d'un produit BORA par une réparation ou un échange, selon sa propre appréciation. Tous les coûts associés à la résolution du problème dans le cadre de l'application de la garantie fabricant sont pris en charge par BORA.
Sont expressément exclus de la garantie fournisseur de BORA :
- les produits qui n'ont pas été acquis auprès d'un distributeur BORA agréé ou formé par BORA ;
- les dommages résultant de la non-observation des instructions d'utilisation, y compris pour le nettoyage et l'entretien du produit. utilisation non conforme ;
- les dommages indirects et réclamations de dédommagement portant sur le défaut concerné ;
Les droits juridiques, en particulier relatifs aux vices matériels ou à la responsabilité du fabricant vis-à-vis des produits, ne sont pas restreints par la garantie et peuvent être utilisés gratuitement.
En cas de défaut non couvert par la garantie fabricant, le client peut solliciter le service technique de BORA.
Les frais qui en résultent ne seront pas pris en charge par BORA.
Les présentes conditions de garantie sont soumises au droit en vigueur dans la République fédérale d'Allemagne.
Pour nous contacter :
du lundi au jeudi de 08h00 à 18h00 et le vendredi de 08h00 à 17h00
• E-mail : support@bora.com
8.1.1 Extension de garantie
Inscrivez-vous sur www.bora.com/registration pour prolonger la garantie.
8.2 Service
BORA Service :
voir verso de cette notice d'utilisation et de montage
En cas de panne ou problème que vous n'êtes pas en mesure de résoudre par vous-même, contactez votre distributeur BORA ou l'équipe BORA Équipe BORA Service.
L'équipe BORA Équipe BORA Service a besoin de connaître le type et le numéro de fabrication (numéro FD) de votre appareil.
Notes
| 10.25.00元 | ||||||||||||||||||||||||||||||
Notice d'utilisation et de montage: ○Original ⊙Traduction
Toute communication et reproduction de ce document, toute exploitation et communication de son contenu sont interdites, sauf autorisation expresse.
L'élaboration de la présente notice d'utilisation et de montage a été réalisée avec le plus grand soin. Il se peut pourtant que certaines modifications techniques n'aient pas encore été mises en œuvre et que le contenu n'ait par conséquent pas encore été adapté. Nous vous prions de bien vouloir nous en excuser. Une version à jour peut être obtenue auprès de l'équipe du service technique de BORA. Sous réserve d'erreurs de contenu ou d'impression.
© BORA Vertriebs GmbH & Co KG Tous droits réservés.
F +49 (0) 8035 / 9840-300
support@bora.com
bora.com
