MODE D'EMPLOI Horizon Move BORA
FR Notice d'utilisation et de montage Horizon Move
Sommaire
1 Généralités 3
1.1 Validité de la notice d'utilisation et de montage....3
1.2 Responsabilité 3
1.3 Conformité du produit 3
1.4 Representations 3
1.4.1 Avertissements et remarques de sécurité 3
1.4.2 Illustrations.. 3
2 Sécurité 4
2.1 Utilisation correcte 4
2.2 Consignes de sécurité 4
3 Données techniques 5
4 Description de l'appareil 6
4.1 Description 6
4.2 Description de l'appareil 6
5 Montage 7
5.1 Contenu de la livraison 7
5.2 Montage sur plafond inclé. 7
5.3 Montage du luminaire.. 7
6 Utilisation 9
6.1 Commande gestuelle 9
6.1.1 Position et espacements 9
6.1.2 Marche/arret. 9
6.1.3 Modifier la température de la couleur 9
6.1.4 Tamiser 9
6.1.5 Couplage en mode de fonctionnement direct/indirect 9
6.2 Fonctionnement après une coupure de courant ...10
6.3 Reglage en hauteur 10
7 Nettoyage et entretien 11
7.1 Nettoyage 11
8 Mise à l'arrêt, démontage et élimination
8.1 Mise à l'arrêt 12
8.2 Demontage 12
8.3 Mise au rebut écorensable 12
8.3.1 Mise au rebut de I'emballage de transport 12
8.3.2 Mise au rebut des appareils usages 12
9 Garantie, service technique, pièces de rechange et accessoires 13
9.1 Garantie fournisseur de BORA 13
9.1.1 Extension de garantie 13
9.2 Service 13
1 Généralités
Ce manuel contient des informations importantes pour vous protégé contre les blessures et éviter l'endommagement de l'appareil.
Veuillez tire attentivement tout le manuel avant l'installation ou la mise en service de l'appareil.
D'autres documents doivent également être pris en compte. Il est imperatif d'observer tous les documents fournis à la livraison.
Le montage, l'installation et la mise en service doivent uniquement être entreprises dans le respect des dispositions légales, prescriptions et normes applicables. Les opérations doivent être réalisées par un technicien qualifié au fait des prescriptions du fournisseur d'énergie locale et en mesure de les observer.
Tous les avertissements et remarques de sécurité ainsi que toutes les instructions de manipulation fournies dans les documents fournis doivent être observés.
Conserve soigneusement ces instructions et transmettez-les au nouveau propriétaire si nécessaire.
1.1 Validité de la notice d'utilisation et de montage
Le present manuel s'applique à plusieurs variantes d'appareil. Aussi est-il possible que certaines caractéristiques s'y trouvant ne s'appliquent pas à votre appareil. Les illustrations contenues dans le present manuel peuvent varier, dans leurs détails, de certaines variantes et sont à considérer comme étant fournies à titre indicatif.
1.2 Responsabilité
La BORA Holding GmbH, BORA Vertriebs GmbH & Co KG, BORA APAC Pty Ltd et la BORA Lüftungstechnik GmbH - ci-après BORA - décline toute responsabilité pour les dommages causés par le non-respect ou la non-observation des documents inclus dans la livraison!
Par ailleurs, BORA n'est pas responsable de dommages issus d'un montage inapproprié et de la non-observation des averissements et remarques de sécurité!
1.3 Conformité du produit
Directives
Les appareils sont conformes aux directives UE/CE suivantes :
- Directive 2014/30/UE EMV
- Directive « basse tension » 2014/35/UE
- Directive sur l'écoconception 2009/125/CE
- Directive 2011/65/UE RoHS
1.4 Représentation des informations
Des formats, chiffrages, symboles, remarques de sécurité,
désignations et abréviations sont utilisés dans leprésent manuel afin d'en accélérer l'utilisation et d'éviter les confusions. Le produit déscrit dans ces instructions est également appelé « l'appareil » dans le contenu suivant.
Les instructions de manipulation sont marquées par une flèche.
Les instructions de manipulation doivent toujours être suivies dans l'ordre indiqué.
Lesénumerations sont marquées de puce au début de chaque ligne:
- Élement 1
- Élement 2
Les informations visent à vous faire part de particularités dont il vous faut impérativement tener compte.
1.4.1 Avertissements et remarques de sécurité
Les avertissements et remarques de sécurité du present manuel sont mis en evidence par des pictogrammes et mentions d'advertissement. Les avertissements et remarques de sécurité sont presentes comme suit :
DANGER
Type et origine du danger
Consequences en cas de non-observation
Mesures à prendre pour éviter le danger
Ainsi:
- Les symboles d'avertissement mettent en évidence un risque de blessure elevé.
- La mention d'avertissement indique la gravité du danger.
Tab. 1.1 Signification des pictogrammes et mentions d'ajretissement
| Pictogramme | Mention d'ajretissement |
| Danger Avertit d'une situation directement dangereuse et causant la mort ou des blessures graves en cas de non-observation. | |
| Avertissement Avertit d'une situation probablement dangereuse et susceptible de causeur la mort ou des blessures graves en cas de non-observation. | |
| Attention Avertit d'une situation probablement dangereuse et susceptible de causeur la mort ou des blessures graves en cas de non-observation. | |
| Remarque Avertit d'une situation potentiellement dangereuse, susceptible de causeur des dégats matériels en cas de non-observation. |
1.4.2 Illustrations
Toutes les mesures sont indiquées en millimetre.
2 Sécurité
Les informations de sécurité fournies précédemment s'appliquent à cet apparéil. L'utilisateur est responsable de l'utilisation sure ainsi que du nettoyage et de l'entretien de l' apparéil. Toute utilisation inappropriée risque de conduire à des dégats matériels ou des blessures.
2.1 Utilisation correcte
L'appareil est exclusivement réservé à un éclairage général dans un cadre domestique.
Cet apparéil n'est pas ajusté à :
les opérations commerciales
- une utilisation en extérieur;
- une utilisation à fin de chauffage;
- un fonctionnement en installation mobile telle qu'un vehicule automobile, un bateau ou un avion;
- un fonctionnement à une altitude supérieure à 2 000 m (au-dessus du niveau de la mer);
- un fonctionnement en cas d'installation incompleté.
Toute autre utilisation ou dépassant le cadre des conditions stipulées dans la presente notice est considérée comme non conforme.
BORA décline toute responsabilité pour les dommages dus à un montage incorrect et une utilisation non conforme ou incorrecte.
Toute utilisation abusive est interdite!
2.2 Consignes de sécurité
DANGER
Risque de blessure en cas de montage erroné
Le non-respect des instructions de montage peut entrainer des blessures.
L'installation et le montage de l'appareil doivent uniquement etre effectués par un personnel qualifié,et dans le respect des reglements en vigueur et des prescriptions des fournisseurs d'énergie dans le pays concenné.
L'appareil ne peut être monté que lorsqu'il est hors tension.
Toute opération au niveau des composants électriques doit uniquement être réalisée par un électricien qualifié.
Toutes les opérations entreprises au niveau de l'appareil doivent être réalisées avec soin et précaution.
Avant de remettre l'appareil ou le système à l'utilisateur final, assurez-vous qu'il a ete instalé correctement.
ATTENTION
Risque d'éblouissement avec l'ampoule
Regarder directement une ampoule peut endommager la vision et irriter les yeux.
Ne regardez pas directement la lumière.
3 Données techniques
Tab. 3.1 Données techniques
| Paramètre Valeur | |
| Type de luminaire Lampe à suspension | |
| Tension d'alimentation 220 - 240 V | |
| Fréquence 50 - 60 Hz | |
| Puisance absorbée maximale 40 W | |
| Borne de raccordement 3 pôles | |
| Commande de l'éclairage Commande gestuelle | |
| Avec variateur Oui | |
| Ampoule LED | |
| Couleur de la lumière Blanc chaud - Blanc froid | |
| Température de couleur 2 700 K - 5 000 K | |
| Indice de rendu des couleurs (Ra) CRI > 90 | |
| Flux lumineux 1 600 lm direct / 770 lm indirect | |
| Angle de rayonnement Direct 63° | |
| Angle de rayonnement Indirect 69° | |
| Durée de vie | > 50 000 h |
| Cycles de commutation | min. 50 000 |
| Matériau de surface | Métal/plastique |
| Classe de protection | 1 |
| Dimensions du caisson de plafond | 670 x 94 x 50 mm |
| Dimensions du corps du luminaire | 1 259 x 14 x 35 mm |
| Poids (accessoires/emballage compris) | 4,4 kg |
| Classe d'efficacité énergétique | G |
| Consummation d'énergie en mode « veille » | < 0,5 W |

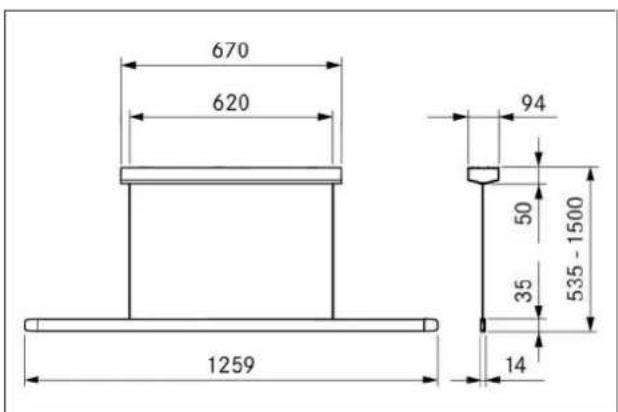

Fig.3.1 Dimensions
4 Description de l'appareil
4.1 Description
Type Désignation longue
LHMSW Horizon lampe à suspension move - noir
LHMRG Horizon lampe à suspension move - or rose
LHMMG Horizon lampe à suspension move - vert mousse
Tab. 4.1 Description

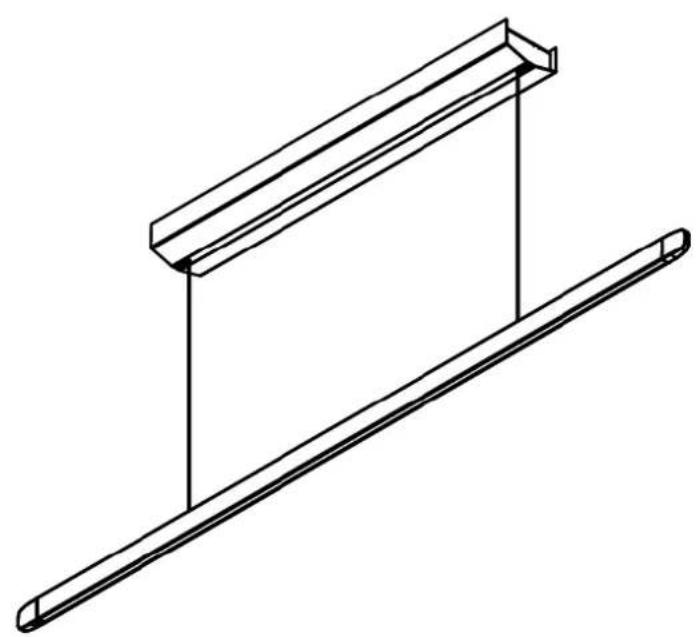

4.2 Description de l'appareil

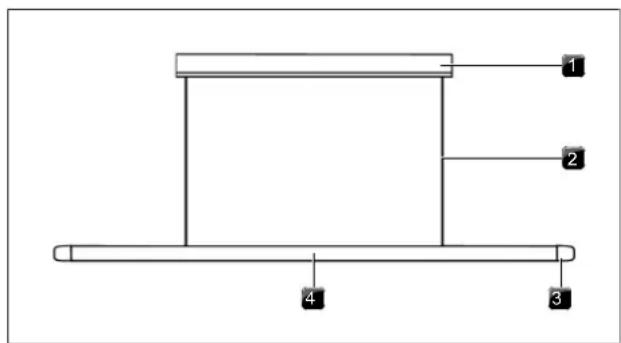

Fig.4.1 Description de I'appareil Horizon
[1] Boitier
[2] Cable
[3] Capteurs de gestes
[4]Corps du luminaire
5 Montage
5.1 Contenu de la livraison
Vérification du contente de la livraison
Vérifiez si le contenu de la livraison est complet et non endommagé.
En cas de piece manquante ou endommagée, informez immeditatement le Equipe BORA Service.
Ne montez jamais un composant endommagé.
- Eliminez propremont l'emballage de transport (voir "8 Mise à l'arrêt, démontage et élimination").
Contenu de la livraison Quantité
Tab. 5.1 Contenu de la livraison
| Luminaire 1 |
| Gabarit de montage 1 |
| Notice de montage 1 |
Le matériel de montage de la lampe n'est pas inclus dans la livraison. Le matériel de montage doit être adapté à la structure de montage.

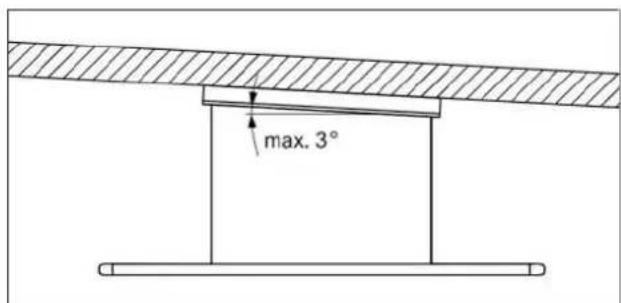

5.2 Montage sur plafond incliné
Le luminaire ne peut etre monte que sur des plafonds dont l'inclinaison maximale ne depasse pas 3^
Fig. 5.1 Inclinaison de montage
5.3 Montage du luminaire

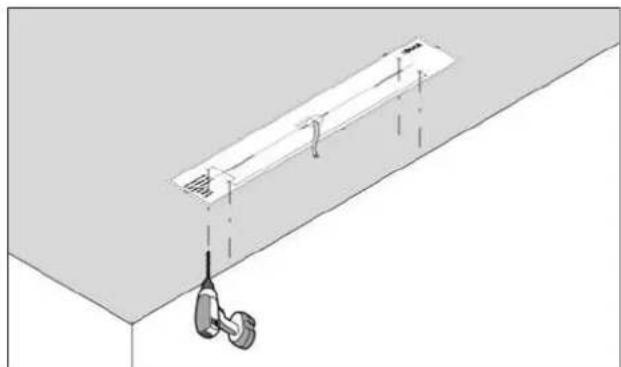

Pre-montez le matériel de fixation selon le gabarit de montage.
Fig. 5.2 Montage avec gabarit de perçage

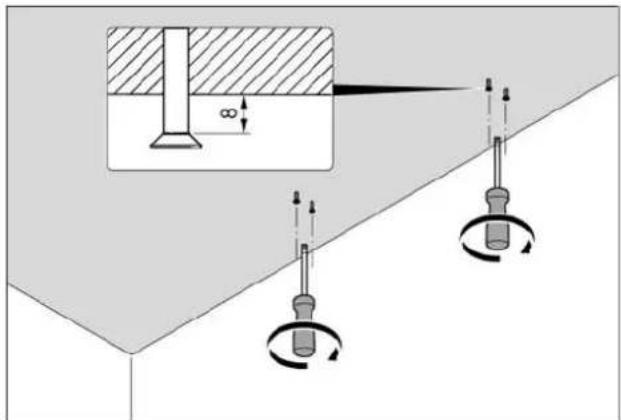

Fig.5.3 Pré-monter le matériel de fixation

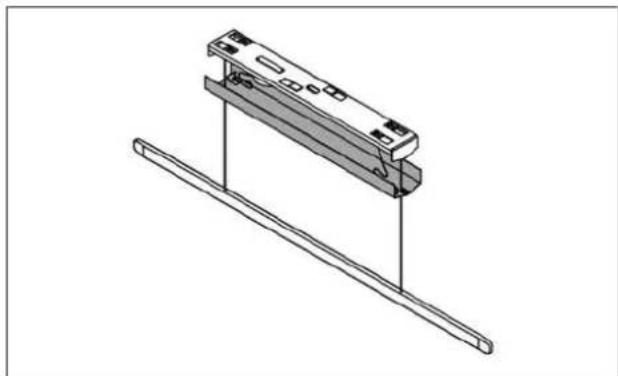

i La protection est maintainue par des aimants. Tenez le boitier de l'appareillage par les ouvertures arriere pour soulever la protection.
Fig. 5.4 Retirer la protection

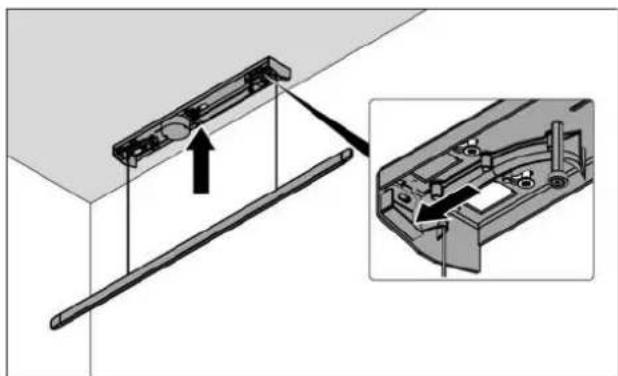

Placez le luminaire de façon à le superposer sur les perçages.
Fig. 5.5 Placer le luminaire

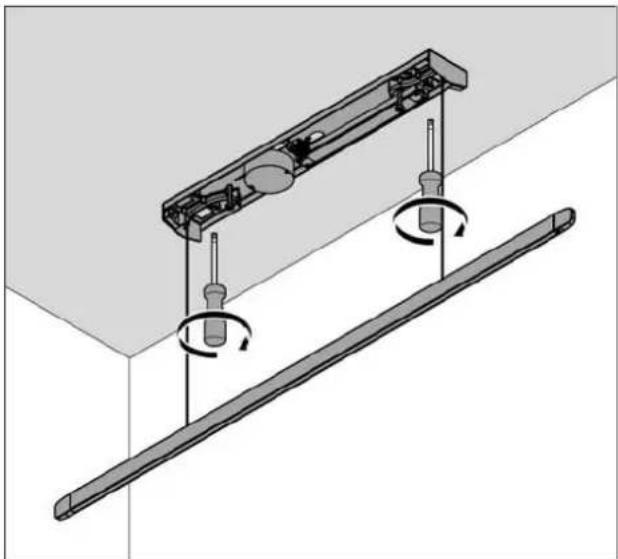

Vissez le luminaire au plafond.
Fig.5.6 Fixer le luminaire
Fig. 5.9 Montage du boitier

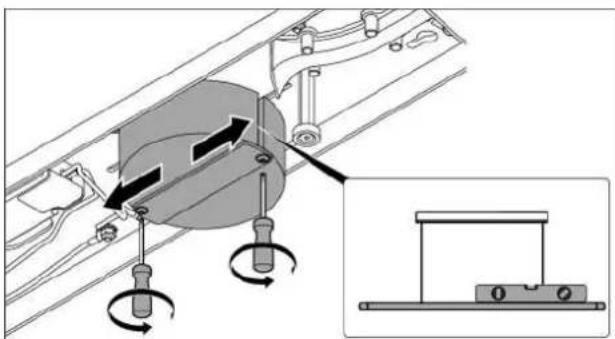

Desserrez les deux vis presentses sur la bobine de cables.
Placez le corps du luminaire à l'horizontal en déplaçant la bobine de câbles.
Fig. 5.7 Desserrer et aligner la bobine de cables
Fixez a nouveau la bobine de cables à l'aide des deux vis.

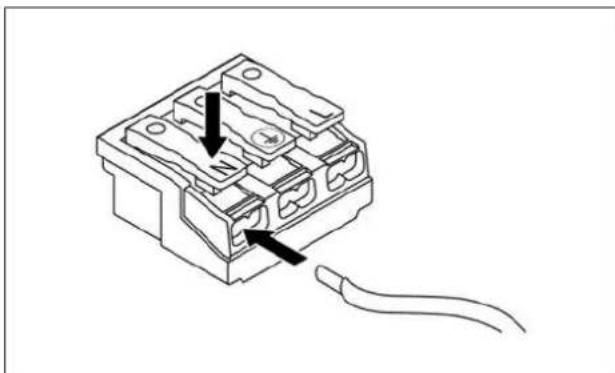

Raccordez le luminaire avec les connecteurs.
Fig. 5.8 Borne de raccordement

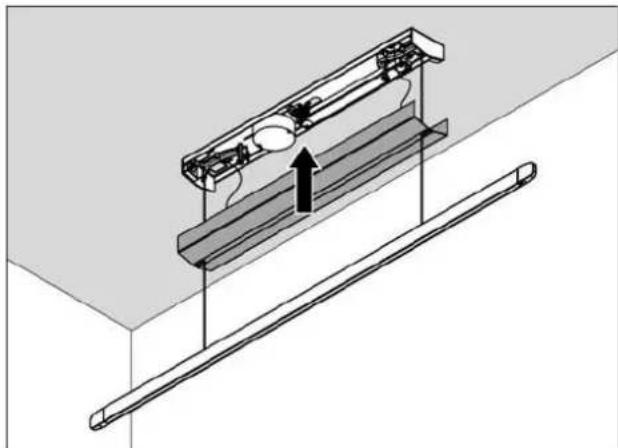

Montez la protection à l'aide des supports aimantés.
Aucun cable ne doit etre coince dans le couvercle.
6 Utilisation
6.1 Commande gestuelle
Si des problèmes survennent lors de l'utilisation de la commande gestuelle, vous pouvez essayer de coupler et découper les modes de fonctionnement direct et indirect ou de débrancher le luminaire du secteur pendant quelques secondes.

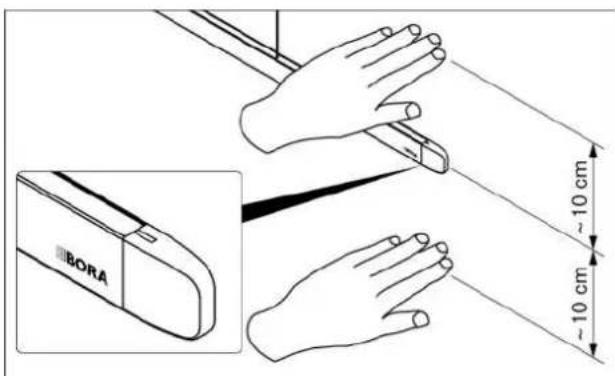

6.1.1 Position et espacements
Le capteur de gestes permettant de faire fonctionner le luminaire se trouve à l'extremité du corps du luminaire et est estampillé du logo BORA. Le capteur couvre la zone située au-dessous du luminaire et, en mode non couple, au-dessus du luminaire. La main effectuant le geste doit donc se trouver à une distance de 10 cm max. du luminaire.
Fig.6.1 Position du capteur

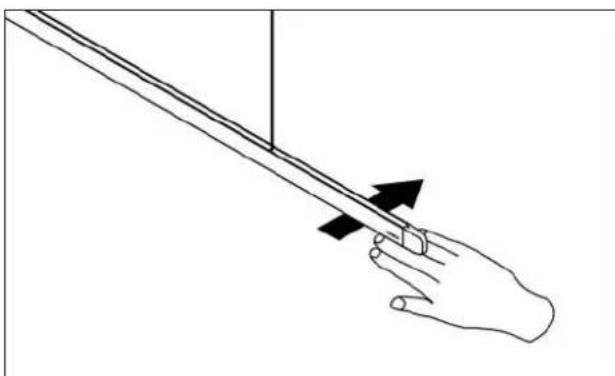

6.1.2 Marche/arret
Pour allumer/éteindre l'appareil, passesz votre main sous le capteur perpendicularrement à son axe longitudinal.
Fig.6.2 Mise en marche et arrêt du luminaire

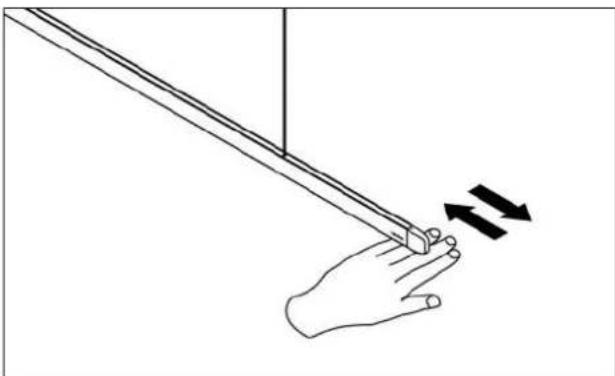

6.1.3 Modifier la température de la couleur
Pour modifier la température de la couleur, déplacez votre main dans le sens de l'axe longitudinal. La température de la couleur peut être modifiée et passer de 2 700 K (blanc chaud) à 5 000 K (blanc froid) en seulement quatre étapes. En effetuant un mouvement vers le
luminaire, la lumière devient plus froide et en éloignant la main du luminaire, la température de couleur change et devient plus chaude. Lorsque vous modifiez la température de couleur de plusieurs crans, veiliez à ramener votre main en dehors de la zone de détention du capteur.
Fig. 6.3 Modifier la températe de la lumière

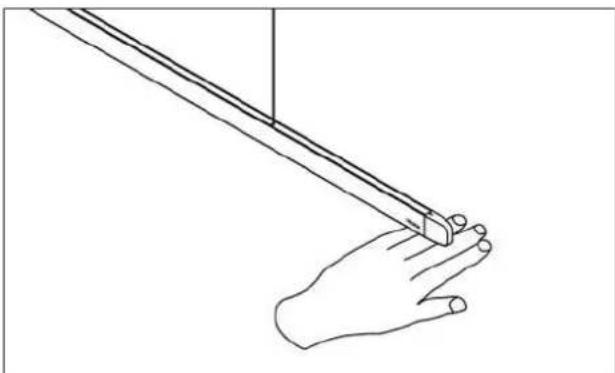

6.1.4 Tamiser
Pour tamiser la lumière, placez votre main au-dessus/au-dessous du capteur pour faire varier l'intensité de la lumière en continu entre 2 et 100% . Lorsque l'intensité arrive à 2 ou à 100% , le luminaire clignote une fois.
Fig. 6.4 Tamiser la lumière avec la commande gestuelle

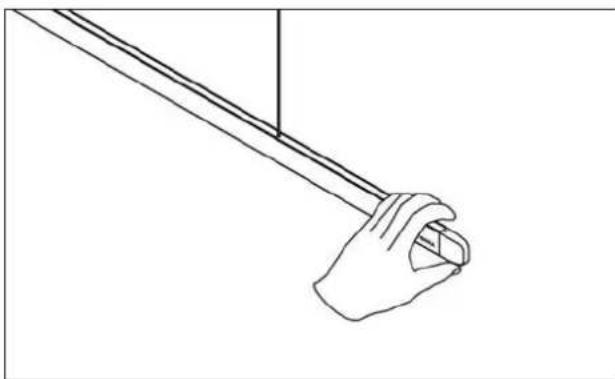

6.1.5 Couplage en mode de fonctionnement direct/indirect
Pour coupler/découpler l'éclairage indirect de l'éclairage direct, le capteur doit être contrôle par en haut et par en bas (BORA vous recommende de former un C avec votre main). Si la commande est reconnaue, la lumière clignote deux fois. En cas de découplage réussi, l'éclairage indirect est désactiver.

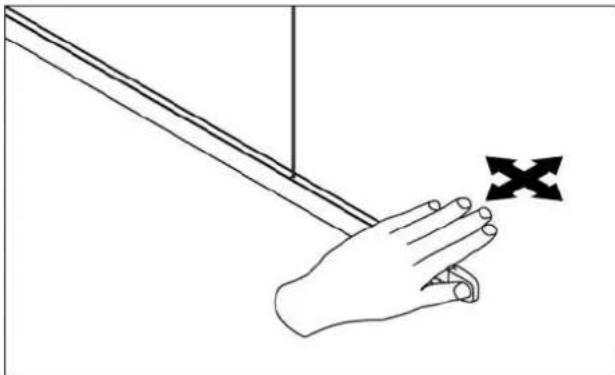

Fig.6.5 Coupler/découpler les luminaires
Les éclairages direct et indirect peuvent désormais être contrôls indépendamment l'un de l'autre.
Fig.6.6 Commande de l'éclairage indirect
Lorsque les deux parties du luminaires sont coupées, les réglages de l'éclairage direct s'appliquent à l'éclairage indirect. La commande fonctionne alors uniquement avec le capteur inférieur.
6.2 Fonctionnement après une coupure de courant
En cas de coupure de courant ou de déconnexion du réseau électrique (par ex. interrupteur), l'état existant au moment de la coupure (niveau d'intensité, température de couleur, etc.) est enregistré et sera rétabli après la coupure de courant.
Si le luminaire est eteint au moment de la coupure de courant, celui ci s'allumera avec une intensite minimale lorsque le courant sera rétabli.
En éteignant et en rallumant le luminaire, les réglages enregistrés avant la panne de courant sont rétablis.

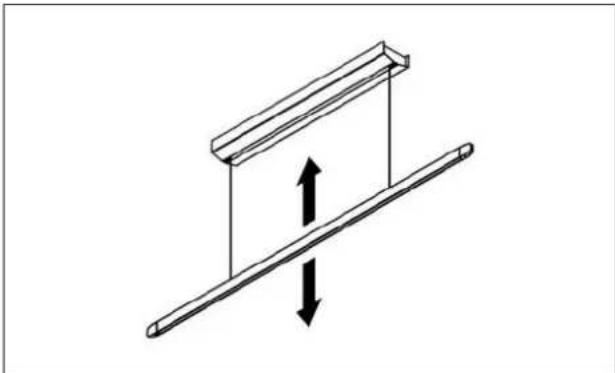

6.3 Réglage en hauteur
La hauteur du luminaire peut etre modifier a tout moment. Abaissez ou relevez le luminaire à la hauteur souhaitee.
Veillez à laisser un espace de 65 cm entre la surface éclairée sous le luminaire et le corps du luminaire.
Fig. 6.8 Reglage en hauteur
7 Nettoyage et entretien
L'ampoule de ce luminaire n'est pas replacable. Lorsque l'ampoule arrive en fin de vie, la totalité du luminaire doit être replacée.
L'appareil ne nécessite pas d'entretien, mais doit être régulièrement nettoyé.
7.1 Nettoyage
Nettoyez régulierement l'appareil.
Pour le nettoyage, utilisez un chiffon légèrement humide.
8 Mise à l'arrêt, démontage et élimination
Respectez tous les avertissements et remarques de sécurité (Sécurité).
Respectez les notices du fabricant livrées avec les équipements.
8.1 Mise à l'arrêt
La mise à l'arrêt signifie la mise à l'arrêt finale et le démontage. Àpres la mise à l'arrêt, l'appareil peut être installé dans d'autres meubles, vendu à un particulier ou mis au rebut.
Le débranchement et la fin du raccordement à l'électricité ne doit être effectuels que par un personnel/agréé.
Pourmettre l'appareil à l'arrêt,eteignez-le(voir notice d'utilisation).
Debranchez l'appareil de l'alimentation electrique.
8.2 Démontage
Le retrait nécessite que l'appareil soit accessible pour le demontage et ait ete debranché de I'alimentation electrique.
Retiree les éléments de boitier demontables.
Desserrez les outils de montage.
Retirez l'appareil.
Mettez au rebut l'ancien apparéil et les accessoires contaminés comme décrit dans « Mise au rebut écorespONSABLE »
8.3 Mise au rebut écoresponsable
8.3.1 Mise au rebut de l'emballage de transport
L'emballage protège l'appareil contre les dommages dus au transport. Les matériaux d'emballage sont sélections selon des facteurs écologiques et sont recyclables.
Le recyclage de l'emballage permet d'économiser les matières premières et de réduire la quantité de déchets. Notre revendeur reprendra l'emballage.
Remettez l'emballage a votre revendeur spécialise ou
Mettez l'emballage au rebut en tenant compte des reglementations locales.
8.3.2 Mise au rebut des apparils usages
Les appareils electriques marqués de ce symbole ne doivent pas été jetsés avec les ordures menagères à la fin de leur durée d'utilisation. Ils doivent être déposés dans un point de collecte pour le recyclage des déchets d'équipement electriques ou electroniques. Les administrations communales ou municipales peuvent vous fournir des informations à ce sujet.
Les apparèils électriques et électroniques usages contiennent souvent encore des matériaux précieux. Cependant, ils contiennent également des substances nocives qui étaient nécessaires à leur fonctionnement et à leur sécurité. Mis au rebut avec les déchets résiduels ou maltraités, ils peuvent nuir à la santé et à l'environnement.
Ne mettez jamais votre apparéil au rebut avec les ordures menagères.
- Apportez l'appareil usage à un point de collecte régional pour le retard et le recyclage des composants électriques et électroniques, et d'autres matérieliaux.
9 Garantie, service technique, pieces de rechange et accessoires
Respectez tous les avertissements et remarques de sécurité (Sécurité).
9.1 Garantie fournisseur de BORA
BORA propose une garantie fabricant de 2 ans à ses clients pour ses produits. Cette garantie s'ajoute au droit légal de réclamation pour défaut proposé par les revendeurs de nos produits.
La garantie du fabricant s'applique BORA aux produits mentionnés par un distributeur BORA ou par un BORA au sein de l'Union europeenne (à l'exclusion des territoires d'outre-mer) de la Suisse, du Liechtenstein, d'Ukraine, de Russie, de Norvege, de Serbie, d'Israël, du Royaume-Uni, d'Islande, d'Inde, d'Australie et de Nouvelle-Zélande, à l'exception des produits BORA comme articles universels ou accessoires :
BORA éclairage
La garantie fabricant débute au moment de l'obtention du produit BORA et est valde pour une durée de 2 ans. En s'enregistrant sur www.myBORA.com, la garantie du fabricant peut être prolongée à 5 ans.
La garantie du fabricant presuppose qu'un montage correct (conformément au manuel d'agencement et à la notice d'utilisation BORA en vigueur au moment du montage) des produits BORA par un vendeur BORA/agree. Le client final est tenu d'observer les indications et informations du mode d'emploi pendant l'utilisation de l'appareil.
En cas de recours à la garantie du fabricant, le défaut doit être signalé directement à BORA et la préuve de la facture d'achat doit être fournie. Une préuve d'achat peut également être fournie via un enregistrement sur le portail www.mybora.com.
BORA garantit que tous les produits BORA sont exempts de defaults matériels et de production. Le defaulted doit être present au moment de la remise du produit au client. L'invocation d'une garantie n'interrrompt pas son terme et ne le recommence pas à zéro. BORA entrepreneira les mesures nécessaires pour résoudre le problème d'un produit BORA par une réparation ou un échange, selon sa propre appréciation. Tous les coûts associés à la résolution du problème dans le cadre de l'application de la garantie fabrique sont pris en charge par BORA.
Sont expressement exclus de la garantie fournisseur de BORA :
- les produits qui n'ont pas eté acquis auprès d'un distributeur BORA agrée ou formé par BORA;
- les dommages résultat de la non-observation des instructions d'utilisation, y compris pour le nettoyage et l'entretien du produit. Utilisation non conforme;
- les dommages indirects et réclamations de dédommagement portant sur le début concerné;
Les droits juridiques, en particulier relatifs aux vices matériels ou à la responsabilité du fabricant vis-à-vis des produits, ne sont pas restreints par la garantie et peuvent être utilisés gratuitement. En cas de défaut non couvert par la garantie fabricant, le client peut solliciter le service technique de BORA.
Les frais qui en résultat ne seront pas pris en charge par BORA.
Les prsentes conditions de garantie sont soumises au droit en vigueur dans la République federale d'Allemagne.
Pour nous contacter :
Tel.:0080078900987
du lundi au jeu de 08h00 à 18h00 et le vendredi de 08h00 à 17h00
E-mail: support@bora.com
9.1.1 Extension de garantie
Inscrivez-vous sur www.bora.com/registration pour prolonger la garantie.
9.2 Service
BORA Service :
voir verso de cette notice d'utilisation et de montage
En cas de panne ou problème que vous n'êtes pas en mesure de résoudre par vous-même, contactez votre distributeur BORA ou l'équipe BORA Équipe BORA Service.
L'équipe BORA Équipe BORA Service a besoin de connaître le type et le nombre de fabrication (numéro FD) de votre apparéil.
Notes
Notice d'utilisation et de montage: Original Traduction
Toute communication et reproduction de ce document, toute exploitation et communication de son contenu sont interdites, sauf autorisation expresse.
L'elaboration de la presente notice d'utilisation et de montage a eté réalisée avec le plus grand soin. Il se peut pourtant que certaines modifications techniques n'aiient pas encore ete mises en oeuvre et que le contenu n'ait par consequent pas encore ete adapté. Nous vous prions de bien fouvoir nous en excuser. Une version a jour peut etre obtenue ares de l'equipe du service technique de BORA. Sous reserve d'erreurs de contenu ou d'impression.
© BORA Vertriebs GmbH & Co KG Tous droits réservés.
