MODE D'EMPLOI C270 LG
Magnétoscope à cassette
MANUEL D'UTILISATION
MODÈLE : C480SV/C280SV C470/C270 C400
PAL SECAM
SHOWVIEW
Avant de brancher, d'utiliser ou de régler ce produit, lisez attentivement les instructions du manuel.
12 rue Lech Walesa 77185 LOGNES
Précautions à prendre et caractéristiques
Informations
Placer votre magnétoscope à l'abri de la lumière vive ou du soleil.
Veiller à ne pas exposer inutillement l'appareil aux vibrations, à l'humidité, à la poussière ou à la chaleur.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
En cas d'orage, il est recommandé de débrancher le câble d'antenne et la fiche secteur pour ne pas endommager l'appareil et la TV.
Ne pas utiliser votre magnétoscope s'il est endommagé. Il ne doit être réparé que par un personnel d'entretien qualifié.
Ne pas retirer le couvercle arrière de l'appareil afin de ne pas être exposé aux circuits haute tension et à d'autres risques potentiels. Si l'appareil ne fonctionne pas correctement, reportez-vous au Tableau de Dépannage (voir page 31). Si le fonctionnement est always incorrect, débranchez l'appareil et consultez votre revendeur.
Vérifiez que votre magnétoscope est placé de manière à assurer une bonne ventilation.
L'appareil ne doit pas être exposé au trampoline ou à l'éblouissement et aucun objet rempli de liquides comme les vases ne doit être situé sur l'appareil.
Ce produit est fabriqué dans le respect des exigences des DIRECTIVES CEE 89/336/CEE, 93/68/CEE et 73/23/CEE, relatives aux parasites radioélectriques.
Voici quelques exemples de caractéristiques spécifiques :
- Smart stop & repeat (voir page 29) HQ (Haute Qualité) - système d'amélioration d'image
- Télécommande à infrarouges à fonctions complètes
- Mémoire programmable de 80 chaînes avec récepteur à synthèse de fréquence
- ACMS (Système de Mémorisation Automatique de Chaînes)
- Fonction de Temporisation : 7 programmes sur 1 mois
- Système de programmation "ShowView" intégré (C480SV/C280SV)
- Enregistrement et lecture pour format large 16:9
- Compatible CANAL+
- LP - enregistrement & lecture longue durée High Speed Rewind
- Commandes navette excentrique (C480SV/C470/C400) Fonction économie d'énergie
- ICON OSD (Affichage des fonctions à l'écran)
- Lecture NTSC sur TV PAL
- Recherche d'images et logique
- Verrouillage parental
- Mise en marche et défilement automatiques
- Fonctions ralenti, arrêt sur image et image par image (C480SV/C470/C400)
- Compteur temps réel
- Fonction départ rapide
- Système de suivi de piste automatique
Bienvenue dans le monde LG
Nous vous remercions d'avoir acheté ce magnétoscope à cassettes LG, Modèle C480SV/C280SV/C470/C270/C400.
Description 2-5
Précautions à prendre et caractéristiques 2
Emplacement & fonctions de la télécommande 4
Commandes de votre magnétoscope 5
Installation 6-13
Raccordement à votre TV & à un décodeur (ou satellite) 6
Raccordement à votre caméscope 7
Comment utiliser le numéro principal 8
Accord automatique des stations TV 9
Changement de l'ordre des stations TV 12
Suppression de stations TV 13
Opérations de base 14 - 21
Lecture d'une bande 14-15
Autres fonctions de lecture 16
Pour régler le système couleur 17
Pour régler le décodeur 17

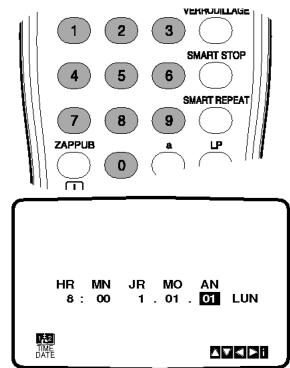

Réglage manuel de l'horloge 18
Économie d'énergie 19
Affichage à l'écran 19
Enregistrement de programmes TV 20-21
Fonctions avancées 22 - 29
Enregistrement programme 22-25
- Programmation ShowView (C480SV/C280SV) 22 - 23
- Enregistrement programme avec affichage à l'écran 24 - 25
Arrêt mémorisation compteur défilement 26 Verrouillage parental 26 Compatibilité format large (16:9) 27 Arrêt de la mémorisation 28 Auto-diagnostic 28 Smart Stop & Repeat 29
Conseils utiles 30-31

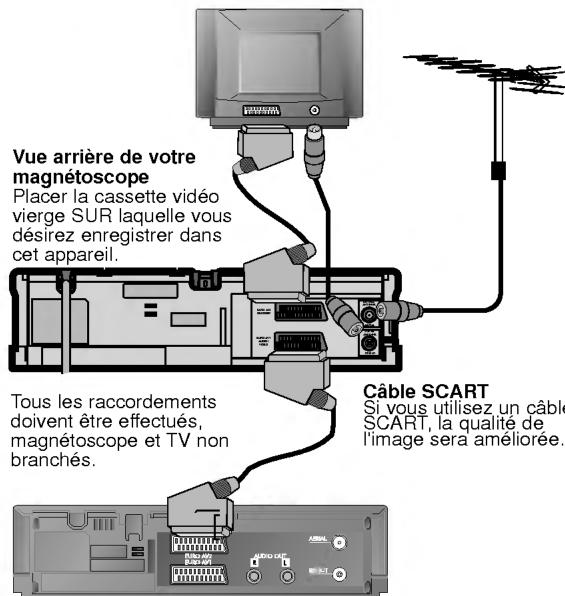

Copie de cassette 30 Spécifications 30 Dépannage, liste de contrôle 31

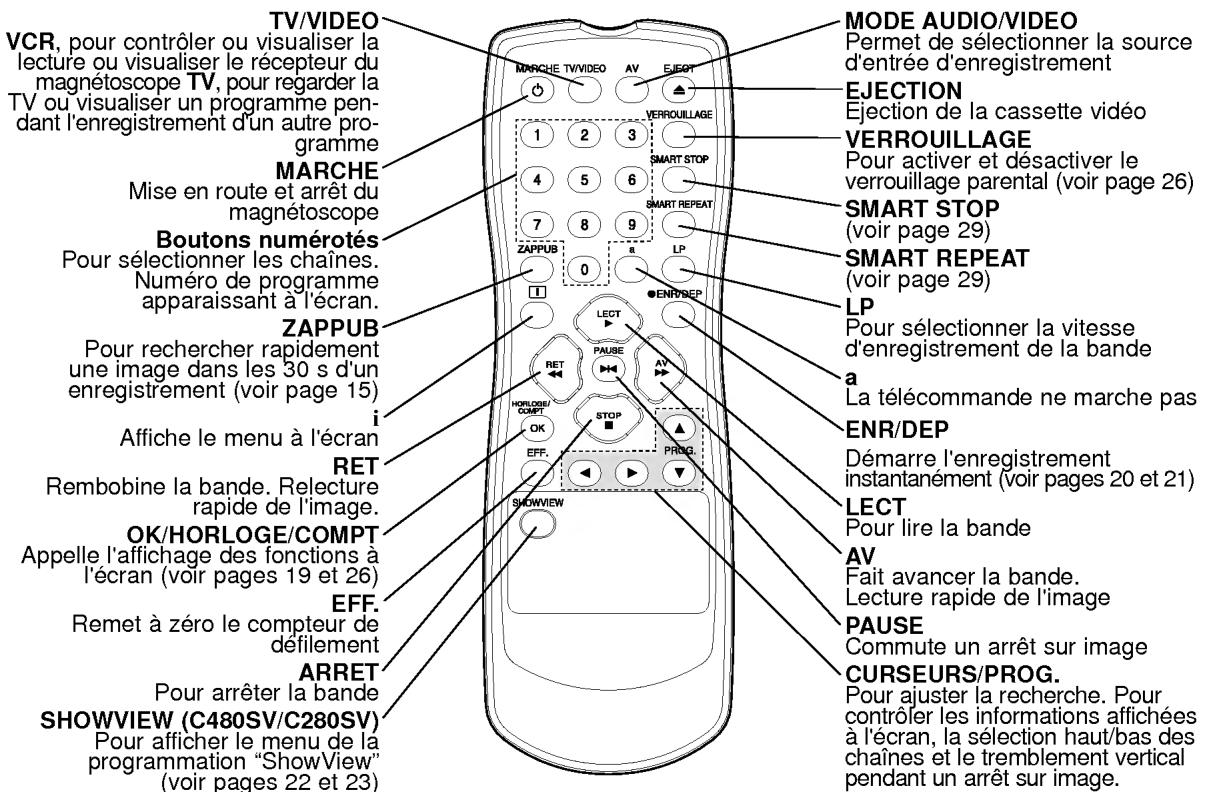

Télécommande
Emplacement &
fonctions
Pour installer les piles :
Votre TELECOMMANDE est alimentee par deux piles de type AA.
- Pour les introduire, pousser la languette vers l'arrière et enlever le couvercle de la télécommande.
- Mettre les deux piles en place dans le compartiment en respectant les polarités + et -.
- Remettre le couvercle en place.
Votre magnétoscope est donc pour que la TELECOMMANDE commande la plupart de ses fonctions. Certaines fonctions peuvent être également commandées à partir de la FACADE AVANT du magnétoscope. La distance maximale entre la télécommande et l'appareil doit être d'environ 7,5 m. La télécommande doit être tenue de manière à faire un angle de 30 degrés par rapport à chaque côté du CAPTEUR A DISTANCE, à l'avant du magnétoscope.
Pour éviter tout endommagement par une fuite possible des piles, retirer celles-ci si vous n'utilisez pas la télécommande pendant une période de temps prolongée. Ne pas employer des piles de type ou d'usure différent(e). Toujours jeter les piles selon les normes de sécurité.
- MARCHE (marche/arrêt)
- Arrêt et Ejection Cassette
- Compartiment Cassette
- Affichage magnétoscope
- Capteur Télécommande
- ENR/DEP (enregistrement instantané)
- REMBOINAGE
- LECT
- AVANCE RAPIDE
- PAUSE
- Sélecteurs de Programmes de Chaînes
- Prise ENTREE Audio
- Prise ENTREE Video

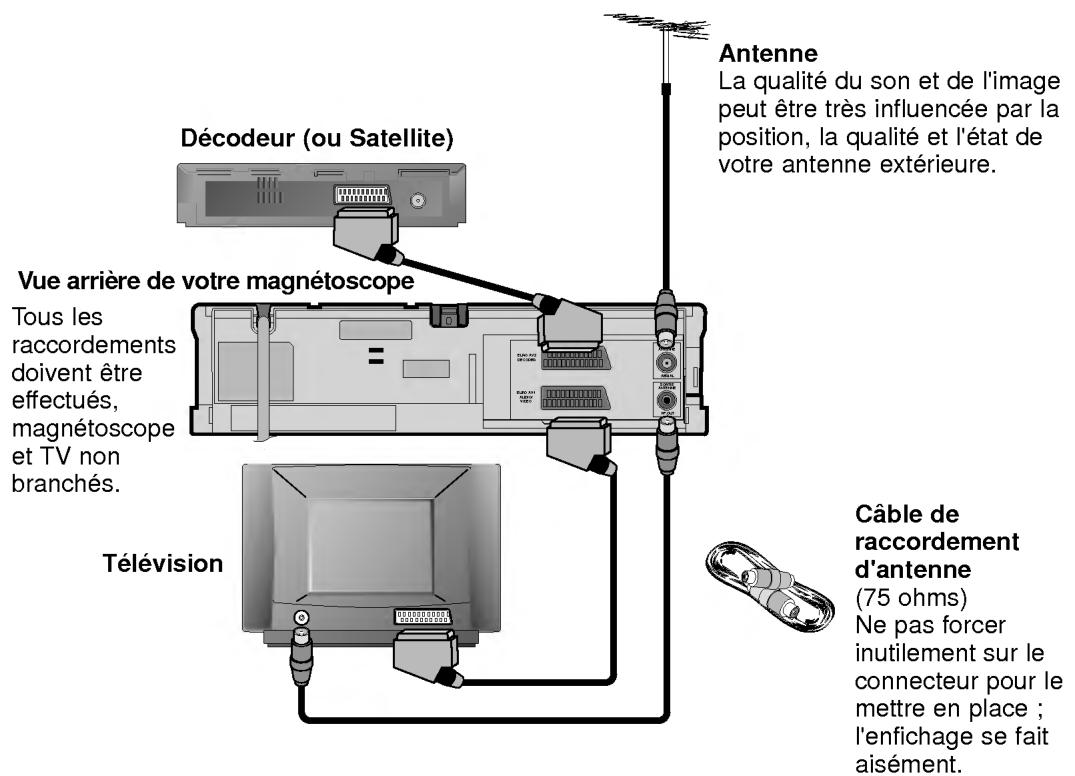

Raccordements
e e
Dedoeur
(eonne)
Si vous utilisez votre magnétoscope pour la première fois
L'image suivante apparaîtra sur votre écran TV lorsque vous raccorderez votre magnétoscope pour la première fois.
Pour accorder les stations TV, suivez les instructions des étapes 3 à 4 "ACMS" (voir page 9).
Les instructions données dans les deux pages suivantes contiennent les formes de raccordement les plus courantes. Vérifiez cependant les éventuelles informations spécifiques dans le manuel d'utilisation du fabricant. Assurez-vous que tous les raccordements sont effectués à votre magnétoscope et aux autres appareils, débranchés, pour éviter d'endommager l'équipement. Pour la lecture, vous devez raccorder le magnétoscope à la TV au moyen d'un cable SCART.
Avant d'effectuer les raccordements,
assurez-vous que votre magnétoscope et camescope sont débranchés, pour éviter d'endommager l'équipement. Pour faciliter les connexions de votre camescope, les prises ENTREE Audio et ENTREE Video sont représentées sur la façade du magnétoscope (à l'exception de C400).
Façade de votre magnétoscope
Selection de la LANGUE
Les choix de langues sont les suivants : anglais, allemand, français, italien, espagnol et néerlandais.

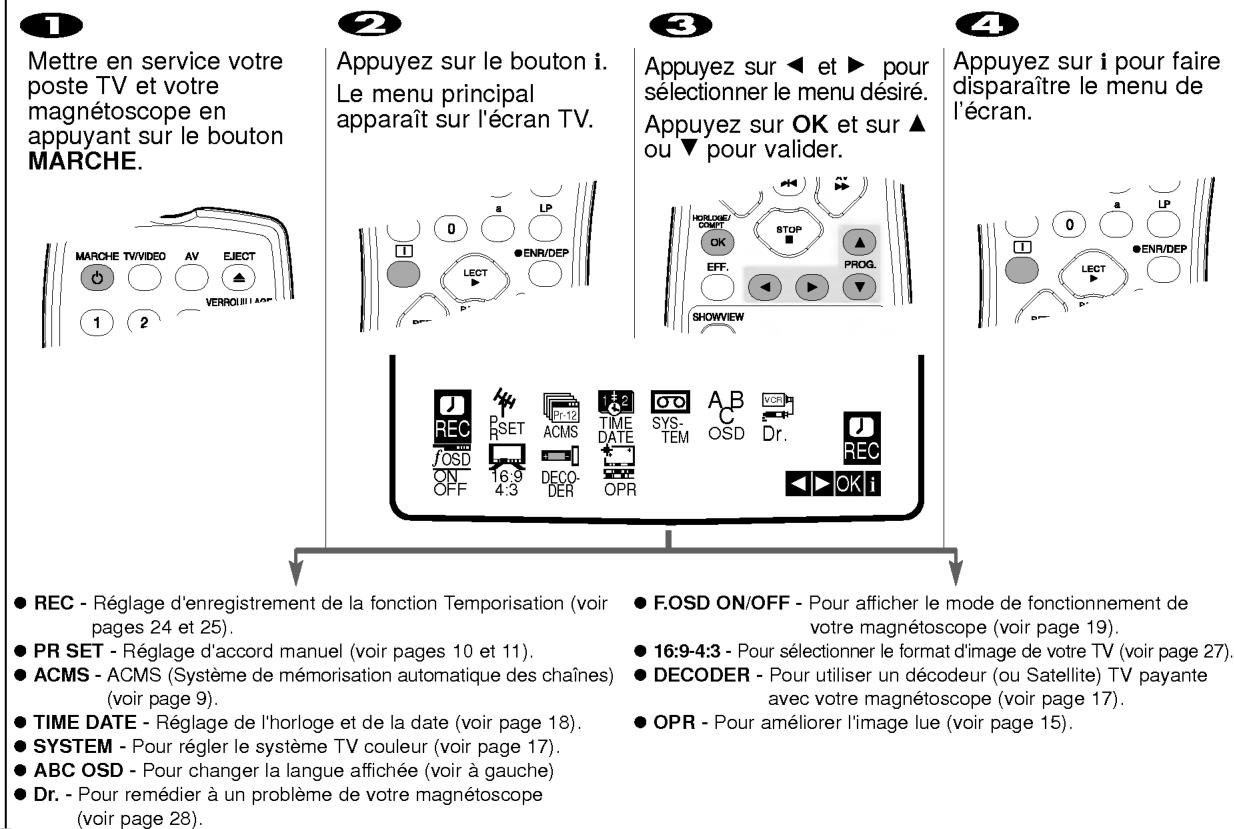

Le magnétoscope peut être facilement programmé à l'aide des menus affichés à l'écran.
Ces menus sont commandés par le BOITIER DE TELECOMMANDE.
- REC - Réglage d'enregistrement de la fonction Temporisation (voir pages 24 et 25). PR SET - Réglage d'accord manuel (voir pages 10 et 11)
- ACMS - ACMS (Système de mémorisation automatique des chaînes) (voir page 9). TIME DATE -Réglage de l'horloge et de la date (voir page 18) SYSTEM-PourreglerlesystemeTVcouleur(voirpage17).
- ABC OSD - Pour changer la langue affichée (voir à gauche)
- Dr. - Pour remédier à un problème de votre magnétoscope (voir page 28).
Ce magnétoscope permet de mémoriser jusqu'à 80 stations de télévision (80 canaux). Celles-ci ne peuvent être réglées automatiquement ou manuellement.
Appuyez sur MARCHE pour mettre votre magnétoscope en service.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner l'ACMS.
Appuyez sur OK.
Appuyez sur OK pour sélectionner PAYS. (A: Autriche, B: Belgique, CH: Suisse, D: Allemagne, DK: Danemark, E: Espagne, F: France, I: Italie, N: Norvège, NL: Pays-Bas, P: Portugal, S: Suède, SF: Finlande, AUTRES)
Appuyez sur OK de nouveau pour lancer le processus d'accord automatique.
Le TABLEAU DES STATIONS TV apparait une fois l'accord terminé.
Appuyez sur i pour sauvegarder vos réglages.
Dans certaines régions du pays, les signaux d’émission peuvent être trop faibles pour réaliser le processus d’accord automatique de votre magnétoscope pour trouver ou désigner correctement des stations TV. Vous devez accorder manuellement ces stations d’émission plus faibles pour que votre magnétoscope les enregistre.
Appuyez sur i.
Le menu principal apparait sur l'écran TV
Appuyez sur OK pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur i.
Le TABLEAU DES STATIONS TV s'affiche.
À l'aide des touches du curseur et , sélectionner le numéro de chaîne (PR n^0 9 par exemple) que vous pouvez régler, puis appuyez sur la touche OK.
Appuyez sur AV pour sélectionner C (stations standards) ou S (stations câblées) : C02-C70, S01-S41.
Appuyez sur OK pour sélectionner le système couleur (PAL ou SECAM) et appuyez sur ou pour valider.
Appuyez sur OK.
Saisir le N° du canal de la station de télévision à mémoriser, à l'aide des touches numérotées.
La recherche va s'arrêter sur la station.
Contrôlez la mise au point de la station en appuyant sur les touches et .
Appuyez sur pour sélectionner STATION de manière à pouvoir désigner votre station TV.
Appuyez sur OK.
La liste des noms de station TV apparaît.
Appuyez sur ou pour sélectionner un nom de station dans la liste. Appuyez sur OK pour le valider.
Si le nom de votre station ne se trouve pas sur la liste, ne pas appuyer sur OK, et passez à l'étape 7.
Vous pouvez changer manuellement un nom de station TV au lieu d'utiliser les noms "standards".
Appuyer sur
Appuyez sur ou pour sélectionner les lettres et les numéros pour le nouveau nom de station.
Appuyez sur ou pour vous déplacer sur les caractères.
Appuyez sur OK.
Appuyez sur i, confirmez l'apparition de la station.
Appuyez de nouveau sur i.
Votre nouvelle station TV est maintenant accordée dans notre magnétoscope.
Si vous désirez accorder manuellement d'autres stations, recommencez les étapes 1 à 8.
Changement de l'ordre des stations TV
Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter changer l'ordre de leur mémorisation sans devoir les accorder de nouveau! Les instructions de cette page vous montreront la manière simple de déplacer les stations dans l'ordre désiré.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur i.
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez déplacer (par exemple, PR 03).
Appuyez sur
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez déplacer (par exemple, PR 05).
Appuyez sur OK. Le programme sélectionné sera déplacé au nouveau numéro de programme.
Si vous désirez déplacer d'autres chaînes TV, recommencez les étapes 1 à 4.
Appuyez sur i.
Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter supprimer une station.
Les instructions de cette page vous montreront la manière simple de supprimer les stations TV indésirables.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le PR SET.
Appuyez sur OK.
Appuyez sur i.
Appuyez sur ou pour sélectionner le numéro de programme que vous désirez supprimer (par exemple, PR01).
Appuyez sur
Quelques instants après, la station sélectionnée est supprimée.
Appuyez sur i.
Si vous désirez supprimer d'autres stations TV, recommencez les étapes 1 à 3.
stations
sion
Suppose
Comment sélectionner des stations TV mémorisées :
Les stations TV mémorisées peuvent être recherchées de manières :
Appuyez sur PROG. ou pour sélectionner des stations différentes qui ne sont pas accordées dans tout magnétoscope. Vous pouvez également sélectionner directement des stations à l'aide des boutons numérotés sur la télécommande.
Lecture d'une bande
Une fois votre magnétoscope branché, il vous suffira de charger et d'éjecter les cassettes vidéo.
Votre appareil peut également effectuer des enregistrements sur cassettes NTSC (sur TV PAL).
Avoir une meilleure image
Quand une cassette est introduite et que vous commencez sa lecture, la fonction d'alignement automatique vous donne automatiquement la meilleure image possible. Si la qualité de l'enregistrement n'est pas bonne, appuyez plusieurs fois sur les touches ou de la télécommande pour régler manuellement l'alignement jusqu'à ce que vous avez éliminé toutes les distorsions.
Appuyez sur la touche 0 de la télécommande pour retourner automatiquement au réglage original.
Vérifiez que votre magnétoscope est correctement raccordé, comme décrit plus haut dans ce manuel.
Mettre en marche votre TV et sélectionner le mode AV de lecture vidéo.
Appuyez sur MARCHE pour mettre votre magnétoscope en service.
Introduire la cassette vidéo dans l'appareil.
Le côté fenêtre de la cassette doit se couvrir vers le haut et la flèche à l'opposé de vous.
Appuyez sur LECT pour commencer la lecture de la cassette.
Si vous chargez une cassette vidéo dont la languette de protection d'enregistrement est retirée, la lecture s'effectue automatiquement.
Suivide PISTE automatique
Votre magnétoscope réglera automatiquement le suivi de piste pour fournir une qualité d'image optimale.
Appuyez sur PAUSE pour faire un arrêt sur image.
Appuyez plusieurs fois sur PAUSE pour faire avancer la bande image par image (C480SV/C470/C400).
La qualité de l'arrêt sur image peut être légèrement améliorée en appuyant sur PAUSE ou sur (C480SV/C470/C400).
Les bandes peuvent être arrêtées pendant 5 minutes.
Pendant un arrêt sur image, le son est coupé et quelques "parasites" apparaîtront sur l'écran du téléviseur.
Appuyez sur LECT pour continuer la lecture de la bande.
Recherche d'image :
Pendant la lecture, une pression sur AV ou sur RET vous permettra de faire défiler rapidement la bande (7 fois plus vite que la lecture) pour vous repérez sur la bande.
Recherche logique :
Pendant l'avance ou le rembobinage rapide, le maintien appuyé de la touche AV ou RET permettra de faire défiler l'image 7 fois plus vite que la normale.

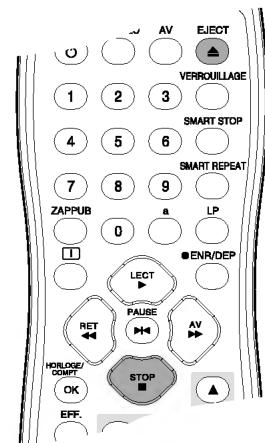

Appuyez sur STOP pour terminer la lecture.
Appuyez sur EJECT.
Si la fin de la bande est atteinte, le magnétoscope arrête la lecture automatiquement, rebobinera, arrêtera et éjectera la cassette, puis se mettra en VEILLE.
Cette fonction vous permet, pendant la lecture d'une bande, de sauter une coupure commerciale en quelques secondes, puis de reprendre la lecture normale.
Pendant la lecture de la bande, appuyez sur ZAPPUB sur la télécommande pour sauter le message commercial (ou un autre élément de programme).
Appuyez plusieurs fois sur ZAPPUB pour sauter l'objet :
OPR (réponse d'image optimale) :
Cette fonction améliore automatiquement la qualité de lecture d'image en réglant votre magnétoscope à l'état de la bande.
Appuyez sur i.
Appuyez sur ou sur pour sélectionner la fonction OPR.
Appuyez sur OK.
Appuyez plusieurs fois sur ou sur pour sélectionner : ARR, SOFT ou SHARP.
A noter que vous ne pouvez sélectionner OPR que pendant la lecture d'une cassette.
Appuyez sur i pour faire disparaître le menu de l'écran.
Autres fonctions de lecture
Votre magnétoscope incorpore plusieurs fonctions de recherche qui vous permettent de tracer rapidement un enregistrement particulier.
Pendant la lecture ou l'arrêt sur image, appuyez plusieurs fois sur « » ou sur pour obtenir différentes vitesses de lecture :
- Lecture - 7X
- Lecture - 3X
- Lecture -
- Arrêt Lent 1/19 • Lecture • Lecture X2
- Lecture X7
Si l'image présente des distortions, supprimez-les avec les touches et du curseur.
Appuyez sur LECT pour relire la cassette à vitesse normale.
Appuyez sur STOP.
STOP apparaît pendant quelques secondes sur l'écran TV.
Avance rapide (AR) :
Appuyez sur AV. La cassette défile rapidement.
FF apparaît pendant quelques secondes sur l'écran TV.
Rembobinage (REM):
Appuyez sur RET. La cassette se rembobine rapidement.
REW apparaît pendant quelques secondes sur l'écran TV.
Votre magnétoscope est équipé d'un système standard à trois couleurs : vous pouvez donc lire une cassette en PAL B/G, SECAM B/G et SECAM-L. Pendant la lecture, votre appareil détecte automatiquement le système de couleur. En cas de problème, sélectionner manuellement le système de couleur.
Nous avons déjà indiqué comment raccorder un décodeur pour bénéficier d'une station TV payante, telle que CANAL+ ou PREMIERE, page 6. Pour enregistrer une chaine codée, aucune commande spéciale n'est nécessaire. Il vous suffit de sélectionner la station et d'attendre brièvement que le décodage commence.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur « » ou « » pour sélectionner le SYSTEM.
Appuyez sur OK.
Appuyez sur ou sur pour sélectionner en fonction du système COULEUR utilisé.
AUTO: sélection automatique de la couleur PAL: enregistrements PAL SECAM: enregistrements SECAM-L
MESECAM: enregistrements SECAM B/G
Appuyez sur i pour faire disparaître le menu de l'écran.
Appuyez sur i.
Le menu principal apparait sur l'écran TV.
Appuyez sur OK pour sélectionner le DECODER.
Appuyez sur OK.
Appuyez sur ou sur pour sélectionner.
MARCHE: Lorsque le décodeur est raccordé à la prise AV2.
ARRET: Lorsqu'un autre magnétoscope est raccordé à la prise AV2.
Appuyez sur i pour faire disparaître le menu de l’écran.
Réglage manuel de l'horloge
L'horloge de votre magnétoscope commande les paramètres de date et d'heure.
Appuyez sur i.
Appuyez sur « ou » pour sélectionner TIME DATE.
Appuyez sur OK.
Utiliser les boutons numérotés sur la télécommande pour modifier les paramètres HEURES, MINUTES, JOUR, MOIS et ANNEE.
A noter que votre magnétoscope emploie une horloge de 24 heures : par exemple, 1 pm sera affiché 13 : 00.
Le jour de la semaine apparaît automatiquement lorsque vous entrez la date;
En cas d'erreur, appuyez sur ou sur et entrez les données correctes.
Appuyez i.
Les nouveaux paramètres de votre horloge sont mémorisés et apparaîtront sur l'affichage de votre magnétoscope vidéo.
Votre magnétoscope comporte une fonction Economie d'Energie qui, une fois programmée, placera votre appareil en mode de fonctionnement économique, dans lequel l'horloge disparaît de l'écran. Si vous avez programmé un enregistrement, cette fonction est désactivée.
Appuyez sur le bouton MARCHE de l'appareil.
Les fonctions VCR et horloge apparaissent sur l'affichage du magnétoscope vidéo.
Appuyez de nouveau sur le bouton MARCHE. Votre appareil se met en mode Economie d'Energie.
Les fonctions VCR et horloge disparaissent de l'affichage.
Appuyez sur MARCHE pour commutrer en mode Economie d'Energie.
Vous pouvez facilement afficher sur l'écran TV l'heure actuelle ou le compteur de défillement, la quantité restante de bande, le jour, le mois, l'année, le jour de la semaine, la chaîne de programme et le mode opérationnel de votre magnétoscope. Si un enregistrement a lieu, ces Affichages à Écran ne seront pas enregistrés sur la bande.
Appuyez sur OK/HORLOGE/COMPT pour afficher les fonctions correspondantes.
Au bout de 3s, l'affichage s'efface en ne visualisant que l'HORLOGE.
Appuyez plusieurs fois sur OK/HORLOGE/COMPT pour afficher le COMPTEUR DE DEFILEMENT.
Appuyez de nouveau sur OK/HORLOGE/COMPT pour effacer tous les affichages de l'écran TV.
Enregistrement des programmes de TV
Si vous ne désirez pas enregistrer sur une
cassette video
(ce qui arrive
fréquement
par accident),
retirer la
languette de
protection sur le
bord arrière de celle-ci.
Il est possible d'enregistrer sur
une cassette
video avec la
languette de
protection
retiree, en
couvrant le trou
avec un ruban
adhésif.
Votre magnétoscope vous permet de réaliser des enregistrements selon plusieurs méthodes :
La fonction d'Enregistrement Rapide Présélectionnée (DEP) autorise le lancement de
l'enregistrement automatique pendant une période de temps définie ou jusqu'à la fin de la
cassette vidéo.
Vérifiez que votre magnétoscope est
correctement raccordé,
comme décrit plus haut dans ce manuel.
Appuyez sur MARCHE
pour mettre voitre
magnétoscope en service.
Introduire une cassette vidéo avec sa languette de protection dans l'appareil.
Le côté fenêtre de la
cassette doit se trouver
vers le haut et la flèche à
L'opposé de vous.
Appuyez sur ▲ ou ▼
pour sélectionner le
numéro de programme
que vous désirez
enregisterr.
Vous pouvez également
sélectionner directement
Si vous désirez enregistrer
directement à partir d'une
prise SCART ou RCA (
exception de C400),
appuyez plusieurs fois sur
AV jusqu'à ce que la prise
choisie soit affichée.
AV 1 Enregistrement Son et
Image en utilisant la prise
SCART inférieure à l'arrière
du magnétoscope.
AV 2 Enregistrement Son
et Image en utiliser la
prise SCART supérieure à
l'arrière du magnétoscope.
AV 3 Enregistrement à
partir d'ENTREE VIDEO et
ENTREE AUDIO en
utilisant les prises sur la
façade du magnétoscope
Votre magnétoscope incorpore la fonction Longue Durée (LP) qui vous permet d'enregistrer pendant deux fois plus de temps sur une cassette vidéo. Par exemple, un appareil E-180 enregistrera jusqu'à 180 minutes avec la fonction Lecture Standard (SP) ; en utilisant la fonction LP, cet enregistrement durera 360 minutes. À noter qu'il y aura une légère perte de la qualité de l'image et du son, dans ce dernier cas.
Appuyez sur LP selon que vous désirez enregistrer en Longue Durée ou en Lecture Standard.
La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement. SP ou LP s'affichera sur votre magnétoscope pour vous rappeler la sélection.
Appuyez sur ENR/DEP pour commencer l'enregistrement.
L'indication RECORD apparait sur l'écran TV.
Appuyez plusieurs fois sur ENR/DEP. Chaque pression successive augmentera le temps d'enregistrement de 30 minutes jusqu'à atteindre un maximum de 9 heures.
Appuyez sur PAUSE pour éviter d'enregistrer des scènes non désirées.
Appuyez sur PAUSE pour continuer l'enregistrement.
Les cassettes peuvent être arrêtées pendant 5 minutes ; RECP s'affiche lorsqu'une cassette est dans cet état. Au bout de 5 minutes, l'enregistrement s'arrête pour éviter d'endommager l'appareil et la cassette.
Appuyez sur STOP pour terminer l'enregistrement.
Appuyez sur EJECT.
EJECT apparait sur l'écran TV.
Se rappeler que vous pouvez enregistrer un programme en en regardant un autre, cant gistrement tane ; appuyez V/VIDEO pour ionner le mode TV ne chaîne nte sur votre TV.
La fonction "ShowView" simplifie notablement l'introduction de la date, de la chaîne, des heures de début et de fin d'émission d'un Enregistrement Programmé en tapant simplement un Code. Les Codes ShowView sont publiés dans le plupart des magazines TV; leur longueur peut varier de un à neuf chiffres.
L'Enregistrement Programmé vous permet d'enregistrer une émission ultérieurement (jusqu'à 1 mois). 7 de ces enregistrements automatiques peuvent être prédéterminés.
Vérifier que les chaînes TV ont été accordées et mémorisées dans l'ordre ShowView correct.
Introduire une cassette vidéo avec languette de protection dans votre magnétoscope.
Appuyer sur SHOWVIEW.
Appuyez sur ou sur
UNE FOIS : Pour enregistrer immédiatement.
JOURNALIER: Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même heure.
HEBDO.: Pour enregistrer à la même heure tous les jours.
Appuyez sur les boutons numérotés pour entrer le Code ShowView du programme TV que vous désirez enregistrer.
En cas d'erreur, appuyez sur et entrez le numéro correct.
ShowView est une marque déposée par Gemstar Development Corporation.
Le système SHOWVIEW est fabriqué sous licence de Gemstar Development Corporation.
Appuyez sur OK.
Les détails d'enregistrement de votre programme seront affichés.
Si TEST SVP apparait, vous avez tapé un numero ShowView incorrect, tapez incorrétement le numero ou le numero a été imprimé incorréamment dans le guide TV.
Si "--" est affiché, vous devez saisir le nombre de programme de la chaîne que vous pouvez enregistrer.
Si vous voulez enregistrer à partir de l'une des prises Péritel ou à partir des prises AUDIO/VIDEO (à l'exception de C400), appuyez plusieurs fois sur la touche AV jusqu'à afficher la bonne source.
Vous voulez modifier n'importe lequel des paramètres affichés si vous le souhaitez.
Déplacez-vous d'un à l'autre avec les touches
Utilisez touches numériques pour modifier la date et l'heure.
Appuyez sur la touche et si vous voulez modifier le mode d'enregistrement, appuyez sur les touches .
LP : double durée.
La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement.
Vérifier que les détails
d'événements du
temporisateur sont
corrects.
Si vous souhaitez réaliser un autre enregistrement
ShowView, recommencer les étapes 2 à 7.
Appuyez sur i pour faire disparaître le menu de l'écran.
Si TEST SVP apparait, vous avez entre des informations incorrectes.
Les rentrer correctement.
Appuyez sur MARCHE
pour commuter leur magnétoscope en mode Veille.
TIMER apparaîtra sur
l'affichage du
magnétoscope vidéo
dans l'attente de réaliser
L'enregistrement.
Enregistrement programme utilisation de l'affichage à l'écran
Vous avez la possibilité de sélectionner jusqu'à sept événements sur un mois à partir de la date actuelle. REMARQUE: Avant de régler la temporisation, vérifiez que vous avez sélectionné correctement l'horloge du magnétoscope et que vous connaissez les stations TV accordées sur l'appareil.
Introduire une cassette vidéo avec sa languette de protection dans l'appareil.
Le côté fenêtre de la cassette doit se couvrir vers le haut et la flèche à l'opposé de vous.
Appuyez sur i.
Appuyez sur « » ou sur « » pour sélectionner REC.
Appuyez sur OK.
Appuyez sur OK pour commencer le réglage des événements d'enregistrements programmés.
Appuyez sur les boutons numérotés pour entrer la station que vous désirez enregistrer.
Pour sélectionner les stations 1 à 9, appuyez d'abord sur 0, puis sur le numéro de la chaîne ; par exemple, Stations 3 - 03. Vous pouvez également sélectionner des Chaînes en appuyant sur ou sur . Après la sélection, appuyez sur.
Si vous voulez enregistrer à partir de l'une des prises Péritel ou à partir des prises AUDIO/VIDEO (à l'exception de C400), appuyez plusieurs fois sur la touche AV jusqu'à afficher la bonne source.
Si vous désirez ultérieurement supprimer ou changer des paramètres dans la mémoire d'événements de temporisation, vous pouvez procéder sans entrser de nouveau les informations correspondantes. Affichez simplement l'écran des événements de temporisation. Appuyez sur ou sur pour sélectionner l'événement que vous désirez supprimer ou changer. Appuyez sur pour supprimer l'événement, ou...
Appuyez sur OK pour changer ; appuyez ensuite sur « ou sur « pour Sélectionner Station, Date, Heures de Début et de Fin d'Emission, et LP. Appuyez sur « ou sur « pour entrer les informations correctes.
Appuyez sur les boutons numérotés pour entrer la date du programme.
Si vous appuyez sur OK avant d'entrer la date, vous pouvez sélectionner l'une des fonctions d'enregistrement automatisées suivantes. Appuyez sur ou sur pour sélectionner, puis sur OK pour confirmer.
Quotidiennement Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même heure.
Hebdomadairement Pour enregistrer à la même heure tous les jours.
Appuyez sur les boutons numérotés pour entrer les heures de début et de fin d'enregistrement du programme que vous désirez enregistrer.
A noter que votre magnétoscope emploie une horloge de 24 heures : par exemple, 1 pm sera affiché 13 : 00. Vous pouvez également sélectionner les heures de début et de fin en appuyant sur ▲ ou sur ▼.
Appuyez sur la touche et si vous voulez modifier le mode d'enregistrement, appuyez sur les touches et .
Vérifier que les détails d'événements du temporisateur sont corrects.
Appuyez sur i pour faire disparaître le menu de l'écran.
Si TEST SVP apparait, vous avez entré des informations incorrectes. Les rentrer correctement.
Appuyez sur MARCHE pour commutercette magnétoscope en mode Veille.
TIMER apparaitra sur l'affichage du magnétoscope vidéo dans l'attente de réaliser l'enregistrement.
En cas de chevauchement des événements d'enregistrement de temporisation...
Vérifiez que les heures présélectionnées des événements d'enregistrement de temporisation ne se chevauchent pas. Dans le cas contraire, le premier programme sera prioritaire.
Le programme 1 estprogramme pour commenceréa 10 h 30 et se terminer a11h30.
Le programme 2 est programmé pour commencer à 11 h 00 et se terminer à 12 h 00.
(Dans ce cas, le programme 1 sera enregistré dans sa totalité, mais seules les 30 dernières minutes du Programme 2 le seront).
(Cette partie ne sera pas enregistrée)
Arrêt de mémoire du compteur de défillement verrouillage parental
Ce compteur indique les positions relatives des enregistrements sur la bande.
Appuyez sur OK/HORLOGE/COMPT.
Appuyez sur EFF. pour permettre au compteur d'être à zéro (0:00:00).
Appuyez sur LECT pour commencer l'enregistrement.
Le compteur de défilement affichera l'heure de lecture réelle en heures, minutes et secondes.
Appuyez sur STOP lorsque la lecture ou l'enregistrement est terminé(e).
Appuyez sur RET.
La bande se rembobinera et s'arrêtera automatiquement une fois le compteur revenu à 0:00:00.
Appuyez sur OK/HORLOGE/COMPT pour revenir à l'horloge.
Les boutons de commande sur la façade du magnétoscope peuvent être désactivés pour ne commander l'appareil qu'avec la télécommande.
Appuyer sur VERROUILAGE.
Le symbole SAFE apparaitra sur l'écran de votre téléviseur.
SAFE apparaitra sur l'affichage de votre magnétoscope.
Aucun des boutons de la façade de l'appareil ne fonctionnera (excepté ARRET/EJECTION).
Si, aucun bouton de la façade de votre appareil n'est appuyé, SAFE clignotera sur l'affichage de celui-ci.
Appuyer de nouveau sur VERROUILLAGE pour désactiver le verrouillage parental.
Le symbole SAFE disparaît sur l'écran de votre téléviseur.
OFF disparaitra de l'affichage de votre magnétoscope.
Votre magnétoscope peut enregistrer et diffuser des programmes au format large (16:9). Pour enregistrer avec succès dans ce format, le type correct de signal doit être diffusé par la station TV.
Mettez-vous magnétoscope en service.
Appuyez sur i.
Appuyez sur « ou sur » pour sélectionner 16:9/4:3.
Appuyez sur OK.
Appuyez plusieurs fois sur ou sur pour sélectionner AUTO, 4:3 ou 16:9.
Lit automatiquement les programmes au format large comme les programmes normaux et au format large.
Uniquement pour enregistrer des émissions au Format Large (16:9).
Uniquement pour enregistrer des émissions au Format Normal (4:3).
Appuyez sur i pour faire disparaître le menu de l'écran.
Pour profiter pleinement de la lecture au Format Large, vous devez connecter votre appareil à la TV, à l'aide d'un cable SCART.
1 6
Compatibite
Format large
Arrêt de la memorisation et VIDEO DOCTOR (auto-diagnostic)
Arrêt Automatique de la Mémorisation
Cette fonction de votre magnétoscope vous permet de l'arrêter automatiquement une fois le rembobinage de la cassette terminé.
Appuyez sur MARCHE pendant le rembobinage de la cassette.
La cassette se rembobinera totalement et votre appareil s'arrêtera de lui-même automatiquement.
VIDEO DOCTOR (Auto-diagnostic)
Cette fonction vous informe qu'un problème existe avec votre magnétoscope. Les messages d'erreur suivants apparaîtront sur l'écran TV.
Mettez votre magnétoscope en marche.
Appuyez sur i.
Appuyez sur « ou sur » pour sélectionner Dr.
Appuyez sur OK.
Appuyez sur ou sur pour vérifier un problème. ETAT DES TETES A NETTOYER : Nettoyez vos têtes video. BANDE AUTO-PROTEGEE NON-ENREGISTRABLE: Introduire une cassette avec sa languette de protection en place. NBRE DE PROGRAMMATION 2 Indique le nombre d'enregistements programmes. PREMIER ENREG DIFFERE FR3 26 10:00 - 11:00 Indique l'etat actuel d'un ENREGISTEMENT programme. Appuyez sur i.
Fonction SMART STOP
Touché d'ARRET magnétoscope et/SORTIE cassette.
Une simple pression sur cette touche vous permet d'enchainer les fonctions
"STOP cassette RETOUR bande "
EJECTION cassette ARRET TOTAL
du magnétoscope.
En fonction LECTURE appuyez sur la touche SMART STOP.
Votre appareil enchaine les fonctions;
STOP
RETOUR RAPIDE
EJECTION
ARRET TOTAL
Fonction SMART REPEAT
En appuyant sur cette touche et en la maintenant appuyée (durant la fonction
(lecture) la section de bande
(déterminée) sera répétée
automatiquement.
En fonction LECTURE, presser et maintenir appuyé la touche
SMART REPEAT pour définir la série de cassettes visualiser une seconde fois.
Dès que vous avez relâché cette touche, le magnétoscope
commencera la seconde lecture de cette partie de film.
Si vous appuyez une nouvelle fois sur cette touche (alors que le magnétoscope est en relecture de bande) la fonction Répétition sera suspendue.
Copie de cassette spécifications
La conception et les spécifications peuvent être modifiées sans préavis.
Un second magnétoscope (pour la copie de cassette) doit être raccordé aux prises "AV" sur la façade de votre appareil (à l'exception de C400) ou à l'une des prises SCART à l'arrière de celui-ci. Ne pas oublier de sélectionner le mode audio/vidéo approprié en appuyant sur le bouton AV de la télécommande.
Vue arrière du magnétoscope de lecture. Placer la cassette vidéo A PARTIR de laquelle vous désirez enregistrer dans cet appareil.
L'enregistrement non autorisé de programmes TV, de films, de cassettes vidéo et d'autres supports protégés peut enfreindre les droits d'auteur des propriétaires et être contraire aux lois y afférantes.
Généralités
Alimentation 200 à 240V, 50Hz.
Puissance consommée 14W environ
(Mode économique d'énergie: 3W)
Système têtes vidéo 4 têtes double azimuth, balayage hélicoïdal (C480SV/C470/C400).
2 têtes, balayage hélicoïdal (C280SV/C270).
Vitesse de défilament 23,39 mm/s (mode SP)
Format d'enregistrement Largeur de bande : 12,7 mm
Temps d'enregistrement maximal 4 h (mode SP, bande E-240)/
8 h (mode LP, bande E-240).
Temps de rembobinage 60(± 10) s environ (bande E-180).
Dimensions 360× 94× 270 mm (1xhxp)
Poids 3,4 kg
Température de
fonctionnement 5 à 35 °C.
Humidité relative Inférieure à 80 %.
Temporisation Type d'affichage 24 heures.
Vidéo
Système télévision Standard CCIR (625 lignes, 50 trames), signal couleur PAL/SECAM
Format d'enregistrement PAL B/G, SECAM B/G, SECAM-L
Niveau d'entrée ENTREEVIDEO (SCART, type RCA)
1,0 Vcc, 75 ohms, asymétrique
Niveau de sortie SORTIEVIDEO (type SCART)
1,0 Vcc, 75 ohms, asymétrique
Rapport signal/bruit supérieur à 43 dBm.
Audio
Niveau d'entrée ENTREE AUDIO (SCART, type RCA)
type SCART: -6,0 dBm, supérieure
à 10 kohms
type RCA: -6,0 dBm, supérieur à 47 kohms
Niveau de sortie SORTIE AUDIO (type SCART)
type SCART: -6,0 dBm, inférieur à
1 kohm
Piste mono
Réponse en fréquence 100 Hz à 10 kHz (-6/+3 dB)
Rapport signal/bruit supérieur à 43 dB
Nettoyage des têtes vidéo
L'accumulation de saleté sur la tête après un long période du temps peut causer l'image, repassée qui devient tachée ou brisée. Les cassettes video de haute qualité ne déposeront normalement pas de saletés sur la tête, contrairement aux cassettes anciennes ou endommagées. Nettoyez les têtes video avec un ruban de nettoyage des têtes video disponible.
| Symptôme | Points de contrôle | Symptôme | Points de contrôle |
| Absence d'image & de son | La fiche secteur est-elle branchée et mise en circuit? La TV est-elle mise en service? Essayez une autre chaîne, possibilité de signal faible. Vérifiéz le raccordement de l'antenne. Vérifiéz l'état de l'antenne (le cable est-il cassé ou endommagé?) Si vous avec un Décodeur (ou Satellite) raccordé, vérifie les prises Audio/Viséo et les cables de connexion. Si vous avez utilisé un cable SCART pour raccorder votre magnétoscope et votre TV, avez-vous sélectionné le canal AV sur celle-ci? Vérifiéz l'accord, effectuez de nouveau l'Accord Automatique. | La cassette video ne peut pas être introduite La télékommande ne fonctionne pas La partie supérieure de l'image lui est instable La lecture automatique ne fonctionne pas | Le compartment de cassette est-il vide? Introduisez-vous correctement la cassette? La fiche secteur est-elle branchée et mise en circuit? Le magnétoscope est-il mis en service? Vérifiéz les piles de la télécommande. La cassette video est-elle endommagée ; avez-vous essayé d'en utiliser une autre? Régler le balayage horizontal de votre TV. Vérifiéz la présence eventuelle d'interférences locales La languette de sécurité a-t-elle étabi rétirée de la cassette video? |
| Absence de lecture ou image faible | Les chaînes TV sont-elles accordées correctement? Avez-vous essayé avec une autre cassette? Pouvez-vous réduire les niveaux sonores à une valeur acceptable à l'aide du bouton 0, ▲ ou ∇? | La lecture automatique ne fonctionne pas |
| Les programmes TV ne peuvent pas être enregistrés | Pouvez-vous obtenir une image sur la TV? Les cables d'antenne et le fil de connexion HF spécifique sont-ils raccordés entre votre magnétoscope et votre TV? Les chaînes TV sont-elles accordées correctement? La languette de sécurité de la cassette video a-t-elle été enlevée pour empêcher l'enregistrement? Essayez une autre station, possibilité de signal faible Vérifiéz que l'antenne est enchaffée dans la TV. | | |
