Type de produit	Kit d'extension DisplayPort HDBaseT sur Cat5
Marque	C2G
Modèle	29304 (émetteur 29302, récepteur 29299)
Connectivité	DisplayPort (entrée/sortie), RJ45 Cat5e/6
Distance maximale	Jusqu'à 100 m avec câble Cat5e/6
Alimentation	Adaptateur secteur 5V DC (inclus, un seul nécessaire pour l'émetteur ou le récepteur)
Dimensions (émetteur)	Environ 10 x 6 x 2 cm
Dimensions (récepteur)	Environ 10 x 6 x 2 cm
Poids (émetteur)	Environ 80 g
Poids (récepteur)	Environ 80 g
Contenu de l'emballage	Émetteur, récepteur, 2 adaptateurs secteur, 2 supports de montage, 2 manuels
Fonctions principales	Extension de signal DisplayPort via câble réseau Cat5e/6, compatible HDBaseT, transmission sans perte
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de produits abrasifs.
Sécurité	Débrancher en cas d'orage. Ne pas exposer à l'humidité ou à des sources de chaleur. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service client C2G pour toute réparation sous garantie.
Garantie	Garantie limitée du fabricant (voir notice)
Informations générales	Utiliser des câbles Cat5e/6 de qualité. Vérifier la compatibilité des sources et écrans DisplayPort.

FOIRE AUX QUESTIONS - 29304 C2G

Comment connecter l'extension DisplayPort HDBaseT ?

Branchez le câble DisplayPort de la source sur l'émetteur, reliez l'émetteur au récepteur avec un câble Cat5e/6, puis connectez le récepteur à l'écran avec un câble DisplayPort. Enfin, branchez l'alimentation sur l'un des deux appareils.

Quelle est la distance maximale supportée ?

La distance maximale est de 100 mètres avec un câble Cat5e ou Cat6 de bonne qualité.

L'adaptateur secteur est-il fourni ?

Oui, deux adaptateurs secteur sont inclus, mais un seul est nécessaire pour alimenter l'ensemble (émetteur ou récepteur).

Puis-je utiliser un câble Cat6 plutôt que Cat5e ?

Oui, le Cat6 est compatible et peut offrir de meilleures performances sur de longues distances.

Mon écran ne détecte aucun signal, que faire ?

Vérifiez que tous les câbles sont bien branchés, que l'alimentation est connectée et que la source DisplayPort est allumée. Testez avec un autre câble ou écran si possible.

Le produit prend-il en charge le 4K ?

Oui, il supporte les résolutions jusqu'à 4K@60Hz (selon la longueur du câble et la version HDBaseT).

Puis-je utiliser ce kit avec une source HDMI ?

Non, ce kit est conçu uniquement pour le DisplayPort. Pour HDMI, utilisez un adaptateur ou un autre modèle C2G.

Y a-t-il une perte de qualité d'image ?

Non, la technologie HDBaseT transmet le signal sans perte sur des distances allant jusqu'à 100 m.

Comment installer les supports de montage ?

Fixez le support au mur avec les vis fournies, puis clipser l'émetteur ou le récepteur sur le support.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel C2G.

MODE D'EMPLOI 29304 C2G

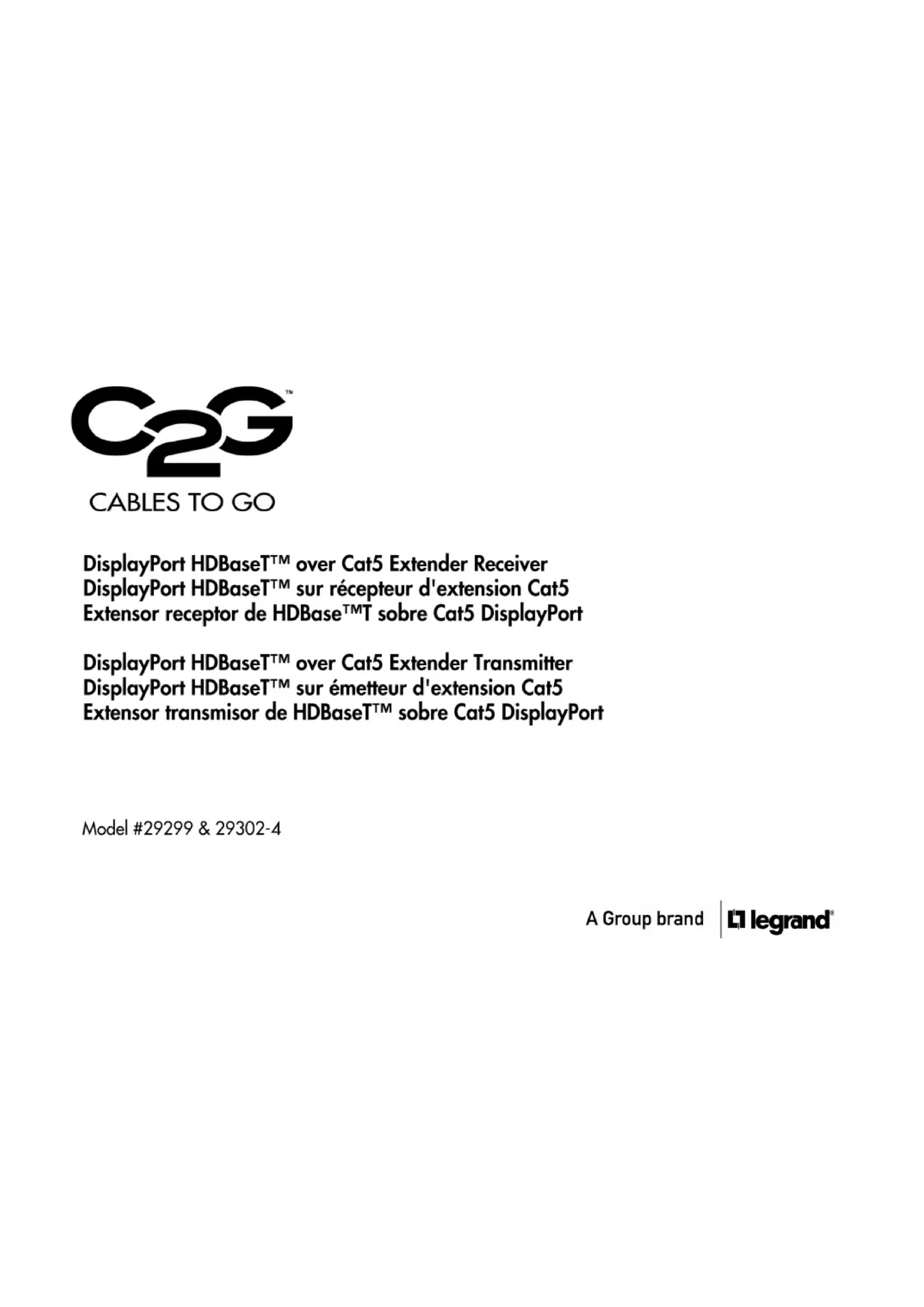

DisplayPort HDBase™ over Cat5 Extender Receiver DisplayPort HDBase™ sur récepteur d'extension Cat5 Extensor receptor de HDBase™t sobre Cat5 DisplayPort

DisplayPort HDBaseT™ over Cat5 Extender Transmitter DisplayPort HDBaseT™ sur émetteur d'extension Cat5 Extensor transmisor de HDBaseT™ sobre Cat5 DisplayPort

Model #29299 & 29302-4

A Group brand

legrand®

TABLE OF CONTENTS / TABLE DES MATIÉRES / ÍNDICE

Contenu de l'emballage	2
Configuration du système	2
Installation du périphérique	3
Spécifications de l'appareil	4
Information importante sur la sécurité	5
Garantie C2G	6

Contenu de l'emballage:

Appareil émetteur—29302

• DisplayPort Appareil d'extension émetteur
• Adaptateur d'alimentation
  — Ensemble de support de montage avec vis
• Manuel de l'utilisateur
  — Ensemble de pelote plantaire

Appareil récepteur-29299

• DisplayPort Appareil d'extension récepteur
  — Ensemble de support de montage avec vis
  — Manuel de l'utilisateur
  — Ensemble de pelote plantaire

Configuration système :

• Appareil de source avec connexion DisplayPort
• Appareil d'affichage avec connexion DisplayPort
• Câble Cat5e/6

Étape 1 : Assurez-vous que tous les appareils sont éteints.

Étape 2 : Connectez un câble de DisplayPort de la sortie de l'appareil source à l'entrée DP IN sur l'Appareil émetteur.

Étape 3 : Connectez un Cat5e/6 RJ45 de la sortie RJ45 sur l'Appareil émetteur et à l'entrée RJ45 sur l'Appareil récepteur.

Étape 4 : Connectez un câble de DisplayPort du port DP Out sur l'Appareil récepteur à une entrée de DisplayPort sur un écran compatible.

Étape 5 : Connectez l'Adaptateur d'alimentation soit à l'Appareil émetteur ou récepteur et à une prise murale disponible.

Pour permettre à l'appareil de fonctionner, ne branchez pas l'unité sur une prise ne délivrant pas assez de courant. Reportez-vous aux spécifications de ce manuel pour connaître le niveau d'alimentation de l'unité.

Liquide : Si du liquide s'est répandu sur ou à l'intérieur de cette unité ou son adaptateur d'alimentation correspondant, n'essayez pas d'utiliser cette unité. N'essayez pas d'utiliser ce produit dans un environnement extérieur car des éléments tels que la pluie, la neige, la grêle, etc. peuvent endommager ce produit.

En cas de tempête, il est recommandé de débrancher cet appareil de la source de courant.

Évitez de placer ce produit près d'objets produisant de la chaleur comme les appareils de chauffage portables ou non et les conduits de chauffage

AUCUNE PIÈCE NE NÉCESSITE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. N'essayez pas d'ouvrir ce produit et d'exposer sa circuiterie interne. Si vous pensez que ce produit présente des défauts, débranchez l'unité et reportez-vous à la section de ce guide comportant des informations de garantie.

Chez C2G, nous voulons que vous soyez complètement satisfait de votre achat. C'est pourquoi vous bénéficiez d'un de garantie sur cet appareil. Si vous rencontrez des problèmes liés à des défauts matériels ou de fabrication pendant la durée de cette garantie, nous réparerons ou remplacerons cet appareil. Pour demander un numéro d'autorisation de retour de marchandise (ARM), contactez le service client au 800.506.9607 ou www.c2g.com.

Pour plus d'informations concernant ce produit ou pour rechercher des pilotes actualisés, des manuels ou des questions souvent posées, veuillez visiter notre site web.
