60180 - Extension audio/video C2G - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rallonge HDMI sur câble Cat5e/Cat6
Marque	C2G
Modèle	60180
Dimensions (L x l x h)	83 x 48 x 25 mm
Poids net (paire)	250 g
Alimentation	5 V CC, 1 A (2 adaptateurs fournis)
Consommation électrique	5 W max
Distance de transmission max	50 m (1080p 8 bits, câble Cat5e/Cat6 24AWG)
Résolutions vidéo supportées	576i, 480P, 576P, 720P, 1080i, 1080P, 3D
Formats audio supportés	DTS-HD, Dolby True-HD, etc.
Type de connecteurs	HDMI (entrée/sortie), RJ45 (émetteur/récepteur)
Fonction copie EDID	Oui, via bouton sur émetteur (voyant rouge clignotant)
Réinitialisation EDID	Appui long de 5 secondes sur bouton EDID
Indicateurs LED	Émetteur : état (rouge/vert) ; Récepteur : alimentation (rouge), état (vert)
Température de fonctionnement	-5 °C à +35 °C
Humidité de fonctionnement	5 % à 90 % HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Ne pas exposer aux liquides, débrancher en cas d'orage, ne pas ouvrir (aucune pièce réparable)
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Produit non réparable par l'utilisateur.
Garantie	Garantie constructeur (contacter C2G pour retour)

FOIRE AUX QUESTIONS - 60180 C2G

Comment installer l'extension HDMI C2G 60180 ?

Assurez-vous que tous les périphériques sont hors tension. Branchez la source HDMI sur l'émetteur, reliez l'émetteur au récepteur avec un câble Cat5e ou Cat6, puis branchez l'écran sur le récepteur. Enfin, mettez les deux boîtiers sous tension.

Quelle est la distance maximale de transmission ?

La distance maximale est de 50 mètres en 1080p 8 bits avec un câble Cat5e ou Cat6 de type 24AWG massif.

Comment utiliser la fonction de copie EDID ?

Si l'écran n'affiche pas d'image, appuyez sur le bouton EDID de l'émetteur. Le voyant rouge clignote pour confirmer la copie réussie.

Comment réinitialiser l'EDID ?

Maintenez le bouton EDID enfoncé pendant 5 secondes. L'EDID revient aux paramètres par défaut.

Quels câbles utiliser pour relier l'émetteur et le récepteur ?

Utilisez un câble Cat5e ou Cat6 droit (non croisé) avec connecteurs RJ45. Un câble de qualité garantit une meilleure transmission.

Que faire si l'image ne s'affiche pas ?

Vérifiez que toutes les connexions sont bien fixées, que l'écran est allumé et que la source envoie un signal. Essayez la copie EDID. Utilisez des câbles HDMI de qualité et un câble réseau adapté.

Cet appareil supporte-t-il le 4K ?

Non, le modèle 60180 supporte jusqu'à 1080p (Full HD) et les résolutions 3D. Il ne supporte pas le 4K.

Quels formats audio sont pris en charge ?

Les formats audio HD comme DTS-HD et Dolby True-HD sont supportés, ainsi que les formats audio standard.

Puis-je utiliser l'extension en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. L'exposition à la pluie, la neige ou la grêle peut l'endommager.

Que faire en cas d'orage ?

Il est recommandé de débrancher l'appareil de la prise électrique pour éviter tout dommage dû à la foudre.

MODE D'EMPLOI 60180 C2G

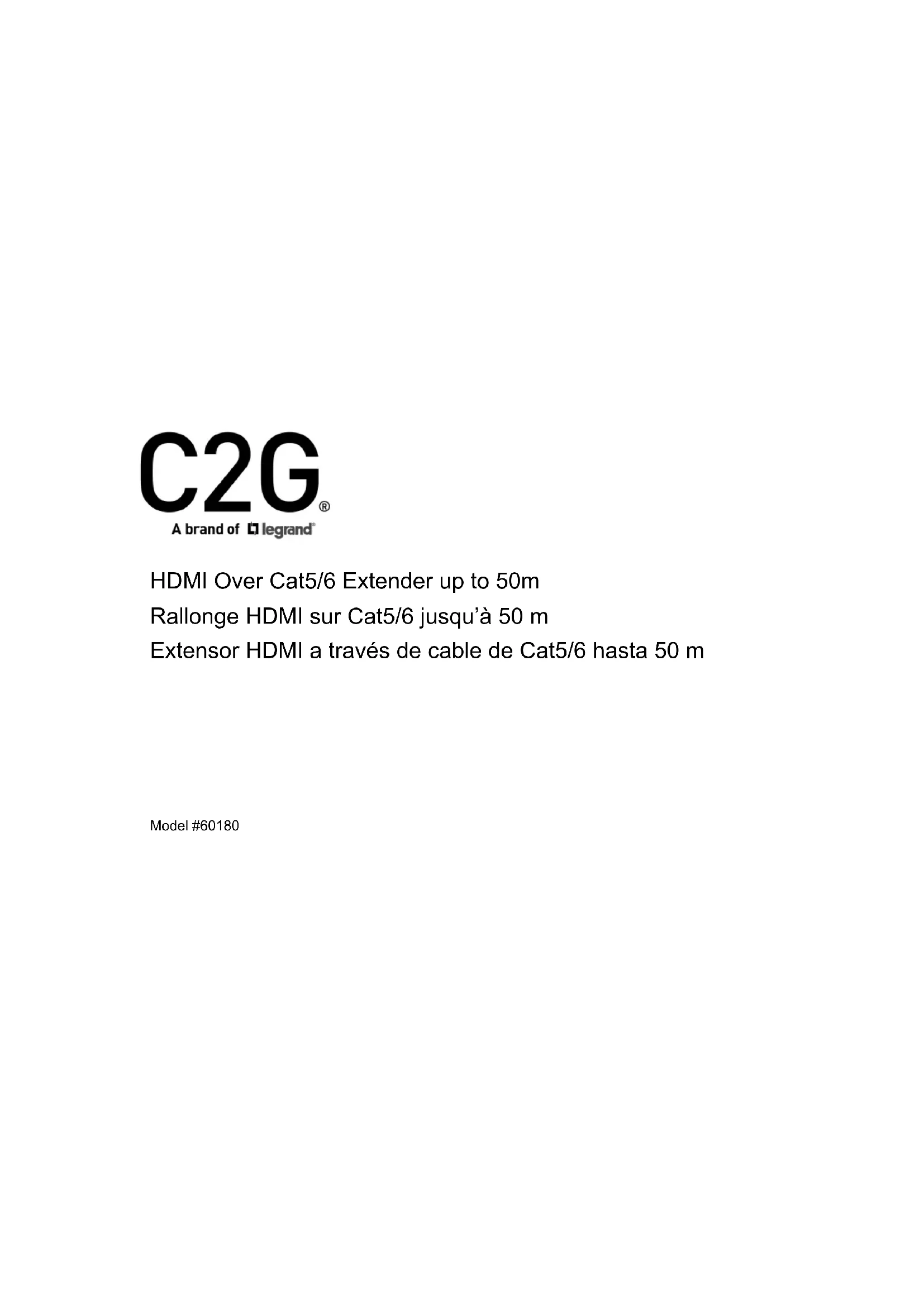

Rallonge HDMI sur Cat5/6 jusqu'à 50 m

Contenu de l'emballage :

-Emetteur
- Récepteur
- 2 adaptateurs d'alimentation (C.C. 5 V 1 A)
- Notice d'utilisation

Remarque : Avant l'installation, vérifiez que tous les périphériques sont hors tension.

Émetteur :

1. Reliez une source vidéo HDMI au port d'entrée HDMI de l'appareil émetteur à l'aide d'un câble HDMI mâle/mâle.
2. Reliez un câble Cat5e ou Cat6 entre le port RJ45 de l'émetteur et le port RJ45 du récepteur.
3. Mettez l'appareil sous tension.

Récepteur :

1. Reliez un écran au port de sortie HDMI de l'appareil récepteur à l'aide d'un câble HDMI mâle/mâle.
2. Mettez l'appareil sous tension.

Copie EDID :

Vérifiez que toutes les instructions concernant l'appareil ont été exécutées et que toutes les connexions sont fermement fixées. Si l'écran n'affiche pas la vidéo, appuyez sur le bouton EDID de l'émetteur. Le voyant témoin clignote en rouge pour indiquer que la copie d'EDID est réussie.

Réinitialisation d'EDID :

Pour réinitialiser les paramètres EDID, appuyez sur le bouton EDID et maintenez-le enfoncé pendant 5 secondes. L'EDID sera réinitialisé aux paramètres par défaut.

Remarque : La qualité du signal de sortie dépend essentiellement de la qualité de la source vidéo, du câble et de l'écran utilisés. Des câbles de mauvaise qualité dégradent le signal de sortie ce qui se traduit par des niveaux sonores élevés. Utilisez le câble approprié et vérifiez que l'écran est capable d'absorber la résolution et le taux de rafraîchissement sélectionnés.

FICHE TECHNIQUE

LED :

Émetteur :

LED d'état - rouge s'il n'y a que l'alimentation électrique ; rouge et verte lors de la réception d'un signal par le récepteur et alimentation en courant.

Récepteur :

LED alimentation - rouge s'il y a alimentation électrique.

LED d'état - verte lors de la réception du signal provenant de l'émetteur.

Fiche technique :

Plage de température de fonctionnement : - 5 à + 35 °C

Plage d'humidité de fonctionnement : 5 à 90 % HR (sans condensation)

Signal d'entrée vidéo : 0,5 à 1,0 V crête à crête

Signal d'entrée DDC : 5 V crête à crête (TTL)

Format de support vidéo : DTV/HDTV : vidéo 576i/480P/576P/720P/1080i/1080P/3D

Sortie de vidéo : HDMI

Format de support audio : Audio Master DTS-HD, Dolby True-HD, etc.

Distance de transmission : 1080P 8 bits 50 m (maximum) sur un seul Cat5E/6 /24AWG/massif Consommation électrique : 5 W (maximum)

Dimensions (L×l×h) : 83x48x25 mm

Poids net : 250 g (paire)

Ne pas brancher l'appareil dans une prise qui n'a pas assez de courant pour permettre au dispositif de fonctionner. Reportez-vous aux spécifications de ce manuel pour le niveau de puissance de l'appareil.

Liquide: Si cet appareil ou son adaptateur secteur correspondant a renversé un liquide sur ou dans l', ne tentez pas d'utiliser l'appareil. Ne pas essayer d'utiliser ce produit dans un environnement extérieur comme des éléments tels que la pluie, la neige, la grêle, etc, peuvent endommager le produit.

En cas d'orage, il est recommandé de débrancher cet appareil de la prise.

Évitez de placer l'appareil à côté d'objets produisant de la chaleur comme les radiateurs électriques portatifs, radiateurs ou des conduits de chauffage.

IL N'Y A aucune pièce réparable. Ne tentez pas d'ouvrir ce produit et d'exposer les circuits internes. Si vous pensez que le produit est défectueux, débranchez l'appareil et consulter la section Garantie de ce manuel.

Chez C2G, nous voulons que vous soyez complètement satisfait de votre achat. C'est pourquoi vous bénéficiez d'un de garantie sur cet appareil. Si vous rencontrez des problèmes liés à des défauts matériels ou de fabrication pendant la durée de cette garantie, nous réparerons ou remplacerons cet appareil. Pour demander un numéro d'autorisation de retour de marchandise (ARM), contactez le service client au 800.506.9607 ou www.c2g.com.

Pour plus d'informations concernant ce produit ou pour rechercher des pilotes actualisés, des manuels ou des questions souvent posées, veuillez visiter notre site web.
