Type de produit	Récepteur d'extension audio/vidéo DisplayPort HDBaseT sur câble Cat5
Marque	C2G
Modèle	29299
Dimensions (approx.)	10 cm x 6 cm x 2 cm
Poids (approx.)	100 g
Alimentation	Adaptateur secteur inclus (5 V CC, 1 A)
Fonctions principales	Extension de signal DisplayPort jusqu'à 100 m via câble Cat5e/6 ; prend en charge HDBaseT ; transmission audio et vidéo HD
Connecteurs	1 entrée DisplayPort (côté émetteur), 1 sortie DisplayPort (côté récepteur), 1 port RJ45 Cat5e/6
Compatibilité	Sources et écrans équipés d'un port DisplayPort
Contenu de l'emballage	Récepteur (29299), adaptateur secteur, kit de montage, manuel d'utilisation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas ouvrir l'appareil ; éviter l'exposition à l'eau, à la chaleur et aux chocs ; débrancher lors d'orages
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter C2G en cas de défaut
Garantie	Garantie constructeur (durée non spécifiée, contacter C2G)
Informations générales	Utiliser avec l'émetteur C2G modèle 29302 (vendu séparément) ; câble Cat5e/6 non inclus

FOIRE AUX QUESTIONS - 29299 C2G

Comment installer l'extension audio/vidéo C2G 29299 ?

Assurez-vous que tous les appareils sont éteints. Connectez un câble DisplayPort de la source à l'émetteur (modèle 29302), puis reliez l'émetteur et le récepteur 29299 avec un câble Cat5e/6. Branchez la sortie DisplayPort du récepteur à l'écran. Enfin, alimentez l'un des deux appareils (émetteur ou récepteur) avec l'adaptateur fourni.

Quel câble est nécessaire pour relier l'émetteur et le récepteur ?

Un câble Cat5e ou Cat6 avec connecteurs RJ45 est requis (non inclus). La qualité du câble influence la distance de transmission.

L'adaptateur d'alimentation est-il inclus ?

Oui, un adaptateur secteur est fourni avec l'emballage. Il peut être branché indifféremment sur l'émetteur ou le récepteur.

Quelle est la distance maximale de transmission ?

La technologie HDBaseT permet une transmission du signal DisplayPort jusqu'à 100 mètres avec un câble Cat5e/6 de qualité.

Ce produit prend-il en charge la 4K ?

La notice ne précise pas la résolution maximale. Étant un modèle HDBaseT, il supporte généralement jusqu'à 1080p. Pour la 4K, vérifiez les spécifications exactes auprès de C2G.

Puis-je utiliser un câble Cat5 au lieu de Cat5e/6 ?

Il est recommandé d'utiliser du Cat5e ou Cat6 pour des performances optimales. Le Cat5 standard peut limiter la distance ou la qualité du signal.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont correctement branchés, que l'alimentation est connectée, que les appareils source et écran sont allumés et sur le bon canal. Essayez de redémarrer les appareils.

L'appareil est-il compatible avec tous les écrans DisplayPort ?

Oui, le récepteur 29299 fonctionne avec tout écran disposant d'une entrée DisplayPort standard. Assurez-vous que la source est également équipée d'une sortie DisplayPort.

Comment nettoyer le récepteur ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de solvants, sprays ou chiffons humides pour éviter tout dommage.

Où puis-je trouver des informations complémentaires sur ce produit ?

Visitez le site web de C2G à www.c2g.com ou contactez le service client au 800.506.9607 pour obtenir des pilotes, des manuels ou des réponses à vos questions.

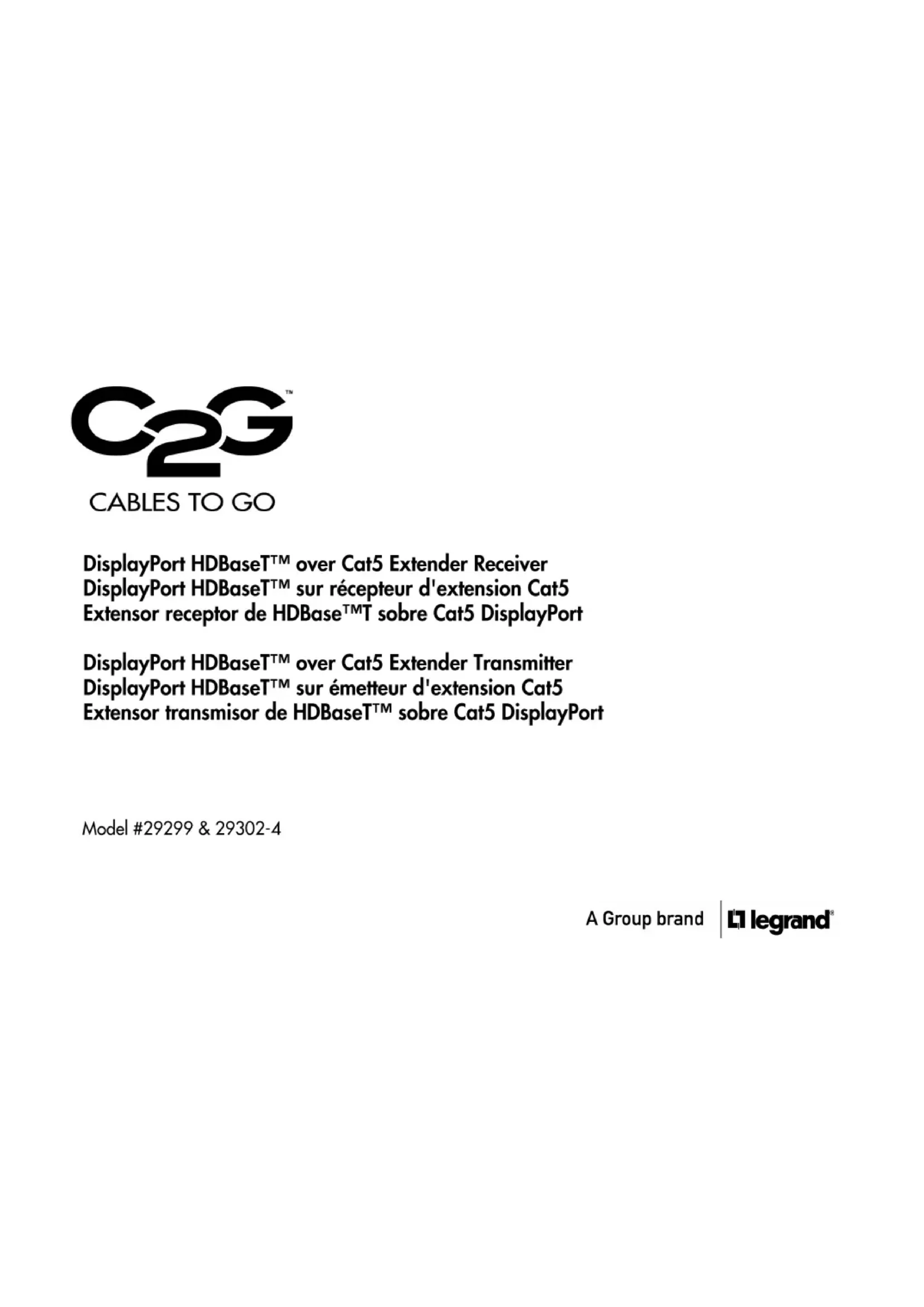

MODE D'EMPLOI 29299 C2G

DisplayPort HDBase™ over Cat5 Extender Receiver DisplayPort HDBase™ sur récepteur d'extension Cat5 Extensor receptor de HDBase™t sobre Cat5 DisplayPort

DisplayPort HDBaseT™ over Cat5 Extender Transmitter DisplayPort HDBaseT™ sur émetteur d'extension Cat5 Extensor transmisor de HDBaseT™ sobre Cat5 DisplayPort

Model #29299 & 29302-4

A Group brand

legrand®

TABLE OF CONTENTS / TABLE DES MATIÉRES / ÍNDICE

Contenu de l'emballage	2
Configuration du système	2
Installation du périphérique	3
Spécifications de l'appareil	4
Information importante sur la sécurité	5
Garantie C2G	6

Contenu de l'emballage:

Appareil émetteur—29302

• DisplayPort Appareil d'extension émetteur
• Adaptateur d'alimentation
  — Ensemble de support de montage avec vis
• Manuel de l'utilisateur
  — Ensemble de pelote plantaire

Appareil récepteur-29299

• DisplayPort Appareil d'extension récepteur
  — Ensemble de support de montage avec vis
  — Manuel de l'utilisateur
  — Ensemble de pelote plantaire

Configuration système :

• Appareil de source avec connexion DisplayPort
• Appareil d'affichage avec connexion DisplayPort
• Câble Cat5e/6

Étape 1 : Assurez-vous que tous les appareils sont éteints.

Étape 2 : Connectez un câble de DisplayPort de la sortie de l'appareil source à l'entrée DP IN sur l'Appareil émetteur.

Étape 3 : Connectez un Cat5e/6 RJ45 de la sortie RJ45 sur l'Appareil émetteur et à l'entrée RJ45 sur l'Appareil récepteur.

Étape 4 : Connectez un câble de DisplayPort du port DP Out sur l'Appareil récepteur à une entrée de DisplayPort sur un écran compatible.

Étape 5 : Connectez l'Adaptateur d'alimentation soit à l'Appareil émetteur ou récepteur et à une prise murale disponible.

Pour permettre à l'appareil de fonctionner, ne branchez pas l'unité sur une prise ne délivrant pas assez de courant. Reportez-vous aux spécifications de ce manuel pour connaître le niveau d'alimentation de l'unité.

Liquide : Si du liquide s'est répandu sur ou à l'intérieur de cette unité ou son adaptateur d'alimentation correspondant, n'essayez pas d'utiliser cette unité. N'essayez pas d'utiliser ce produit dans un environnement extérieur car des éléments tels que la pluie, la neige, la grêle, etc. peuvent endommager ce produit.

En cas de tempête, il est recommandé de débrancher cet appareil de la source de courant.

Évitez de placer ce produit près d'objets produisant de la chaleur comme les appareils de chauffage portables ou non et les conduits de chauffage

AUCUNE PIÈCE NE NÉCESSITE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. N'essayez pas d'ouvrir ce produit et d'exposer sa circuiterie interne. Si vous pensez que ce produit présente des défauts, débranchez l'unité et reportez-vous à la section de ce guide comportant des informations de garantie.

Chez C2G, nous voulons que vous soyez complètement satisfait de votre achat. C'est pourquoi vous bénéficiez d'un de garantie sur cet appareil. Si vous rencontrez des problèmes liés à des défauts matériels ou de fabrication pendant la durée de cette garantie, nous réparerons ou remplacerons cet appareil. Pour demander un numéro d'autorisation de retour de marchandise (ARM), contactez le service client au 800.506.9607 ou www.c2g.com.

Pour plus d'informations concernant ce produit ou pour rechercher des pilotes actualisés, des manuels ou des questions souvent posées, veuillez visiter notre site web.
