MODE D'EMPLOI VST 6520 VEDETTE
mérite votre confiance
GUIDE D'INSTALLATION & D'UTILISATION
Sèche-linge à condenseur
Avant d'instructeur et d'utiliser votre appareil et afin de vous familiariser avec son fonctionnement, lisez attentivement le guide d'utilisation et conservez-le.
tivement ce guide d'utilisation et conservez-le.
Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour sécher le linge.
Charges preconisees:
- La capacité maximale de l'appareil est de 6 kg
Installation :
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Pendant la durée de l'installation, le sèche-linge doit être débranché.
- Une fois votre appareil installé, la prise doit rester accessible.
- Si le cordon d'alimentation est endommagé, ne confiez les travaux électriques qu'à un electricien qualifié afin d'éviter tout danger.
- Il est conseillé de débrancher le cordon électrique lorsque vous n'utilisez pas l'appareil.
- Il est déconseilé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gérer la circulation d'air à sa base.
Utilisation :
- Introduisez le linge lavé et essoré dans le tambour sans le tasser ni le plier.
- N'introduisez pas de linge non lavé, ni de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'incendie ou d'explosion).
- N'utilisez pas de dissolvant dans l'appareil.
- En cas d'utilisation de produits assouplissants, respectez les préconisations du fabricant.
Utilisation (suite) :
- étachants, la térébenthine, la cire doivent être éliminées préalablement au séchage dans votre appareil.
- Respectez scrupuleusement les étiquettes d'entretien de votre linge.
- Ne séchez pas les articles comptant du caoutchouc (ex.: bonnet de douche, textile et vêtement étanche, doublure, oreiller, etc.).
- Videz les poches, en particulier briquets et allumettes.
- N'arrêtez pas votre sèche-linge avant la fin de la phase de refroidissement.
- Ne laissez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
- ène, etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.
- Cet appare i elles sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
-Éloignez les enfants de moins de 3 ans, sauf s'ils sont sous surveillance permanente.
Entretien :
- L'entretien de l'appareil ne doit pas être effectué par des enfants sans surveillance.
- Veillez à ce qu'il n'y ait pas d'accumulation de bourre autour du sèche-linge.
- Le filtre doit être nettoyé après chaque cycle de séchage.
Protection de l'environnement
Les matériaux d'emballage de cet appareil sont recyclables.
Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Notre séchelinge contient aussi de nombreux matériaux recyclables. Il est marqué du logo ci-dessous.
dessus pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage de l'appareil sera ainsi réalisé conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.
Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.
Economies d'energie
- Essorez tous vos textiles à grande vitesse. L'humidité résiduelle sera faible, ainsi que votre consommation d'énergie.
- Chargez votre machine au maximum en respectant les indications de volumes données dans ce guide, de façon à utiliser l'énergie de manière optique.
- Nettoyez le filtre après chaque cycle.
- Nettoyez le condenseur deux fois par mois.
- Mettez l'appareil hors tension lorsque le cycle est terminé.
Remarque:
- Après une coupure de courant le programme en cours s'annule. Vous devez dans ce cas recommencer toutes les opérations de programmation.
Programme le plus efficace en termes de consommation d'énergie pour sécher des textiles en coton :
| Charge maximale de linge sec : 6 kg |
| Programme | Classe | kWh | Durée (en minutes) |
| Coton | Pleine charge | C | 4,2 | 110 |
| 1/2 charge | C | 2,24 | 60 |
Consommation d'électricité en MODES « arrêt » et « LAISSE sur MARCHE » :
| Mode « Arrêt » : | 0 W | Mode
« Laisse sur marché » : | < 1 W |

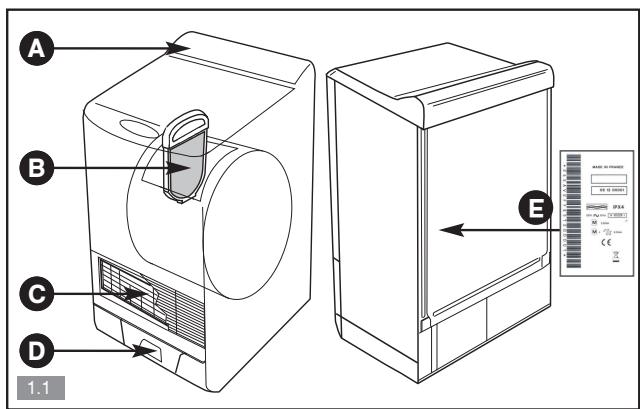

1.1 - Présentation générale (fig. 1.1)
Bandeau de commande
Bac de récupération d'eau
B Filtre
E Plaque signalétique
Grille condenseur
1.2 - Environnement de l'appareil
- Lors de l'installation, laissez un espace autour de l'appareil pour faciliter la circulation d'air (1 cm minimum).
- Si votre appareil est installé dans une petite pièce fermée, ouvrez porte ou fenêtre pendant le séchage.

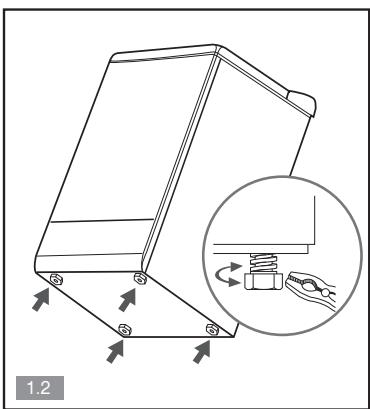

1.3 - Mise à niveau (fig. 1.2)
Selon la configuration du sol, vissez ou dévissez un ou plusieurs pieds réglables pour que
L'appareil soit horizontal et bien calé.
2.1 - Preparation du LINGE
-Fermez les fermétures à glissières et à pression. - Retirez les boutons mal cousus, les épinges et les agrafes. - Nouez les ceintures, les rubans de tabliers, etc.
2.2 - Introduction du LINGE

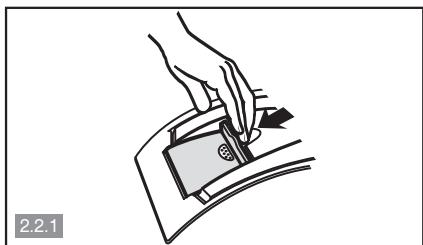

- Ouvrez le portillon du tambour en tirant sur le volet de fermeture (Fig. 2.2.1).
- Introduisez le linge lavé et essoré.

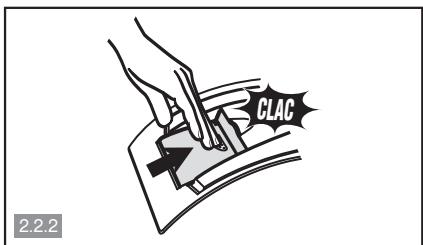

- Refermez le portillon, rabattez le volet de fermeture en appuyant dessus jusqu'à ce qu'il soit parfaitement verrouillé (Fig. 2.2.2).
Recommandations :
- N'introduisez pas de linge taché ; les taches sèchées en séche-linge ne peuvent, en général, plus être enlevées.
Important: vérifiez l'étiquetage de vos textiles :
Sechage normal
Sechagedoux
Séchage en tambour interdit
NE sèchez PAS :
- Les chlorofibres (ex. : Thermolactyl (Marque déposée).
- Les pièces de linge dotées d'armatures qui risquent de se détacher.
- Les articles volumineux (ex. : couettes, édredons).
- Le linge non essoré.
- Le linge ayant subi des nettoyages avec des produits inflammables.

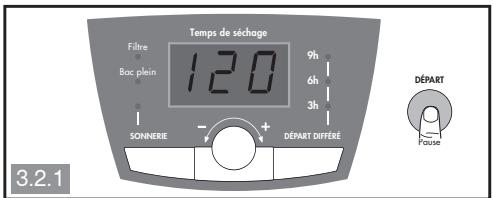

3.1 - Le bandeau de commande
Sélecteur de programmes
Sonnerie
Bouton rotatif
Départ différé
Afficheur
Départ/Pause
Mise en MARCHE de l'appareil
- Vérifiez que le cordon électrique est branché et que le couvercle de l'appareil et le portillon du tambour sont bien fermés.
- Choisissez votre programme (cf. tableau "Les programmes de votre sèche-linge" pages suivantes) en tournant le Sélecteur de programmes A (il tourne dans les deux sens).
L'Afficheur clignote et vous propose une durée de séchage correspondant à une charge courante de linge.
Le Bouton rotatif C vous permet de modifier le temps de séchage en fonction de la quantité de linge et de son niveau d'essorage.
Si le sélecteur de programmes est mal positionné, un trait « - » apparait à l'écran.
- Appuyez sur la touche « Départ/Pause ».
L'afficheur devient fixe et le programme démarre. Lorsque le programme est démarré, il n'est plus possible de modifier la durée de séchage sans passer par un appui sur la touche « Départ/Pause » (Fig. 3.2.1).

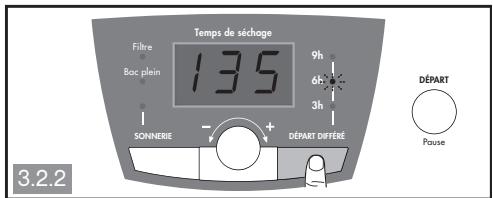

Démarrage différé d'un programme (fig. 3.2.2)
Vous pouvez différer l'heure de départ de 3h, 6h ou 9h en appuyant successivement sur la touche «Départ différé » D. L'évoyant correspondant "3h, 6h ou 9h" clignote. Un dernier appui annule la fonction «Départ différé ».
- Validez par un appui sur la touche « Départ/Pause » F. L'évoyant associé au départ différé devient fixe.
Pendant la phase de départ différé, le levoyant passé de 9h à 6h ou de 6h à 3h. Cette phase terminée, le cycle de séchage démarre réellement. L'afficheur indique alors le temps restant avant la fin du cycle. La touche « Départ différé » (D) et le bouton rotatif sont désactivés.
Modification d'une programmation en COURS de sechage
- Si vous désirez changer de programme en cours de séchage, il suffit de positionner le Sélecteur de programmes A sur le programme désiré.

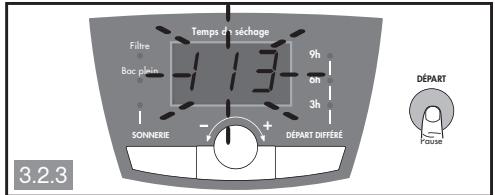

L'Afficheur clignote (Fig. 3.2.3).
La durée de séchage qui s'affiche alors est réinitialisée par défaut à celle du nouveau programme.
Vous pouvez modifier cette durée en tournant le Bouton rotatif Θ
- Appuyez sur la touche « Départ/Pause » F pour démarrer le nouveau programme.
L'Afficheur devient fixe.
METTRE Ou enlever une piece pendant le sechage
- Appuyez sur la touche « Départ/Pause » F pour interrompre le séchage ou ouvrez le couvercle de l'appareil et le portillon du tambour.
L'afficheur clignote (Fig. 3.2.3).
Mettez ou enlevez la ou les pièces de textile.
- Appuyez sur la touche « Départ/Pause » F pour relancer le séchage.
L'Afficheur devient fixe.
Défoulage automatique en fin de CYCLE
- Le défouage intervient après que le séchage est terminé et évite au textile de se tasser. Il permet le brassage du linge toutes les 10 minutes pendant 6 heures ou jusqu'à ouverture de la porte ou arrêt de l'appareil.
PHASE de refroidissement
Chaque programme se termine par une phase de refroidissement de quelques minutes afin de permettre le refroidissement progressif du linge.
N'arrêtez pas votre sèche-linge avant la fin de cette phase.

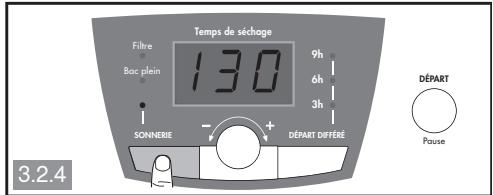

- Appuyez sur la touche «Sonnerie» B. Le voyant allumé indique que l'option est activée. À la fin du séchage, 3 bips retentiront toutes les minutes pendant 1 heure, ou jusqu'à l'ouverture de la porte ou l'arrêt de l'appareil (Fig. 3.2.4).
Aventissement « BAC PLEIN »
Si le bac est plein pendant le cycle de séchage, l'appareil s'arrête en cours de programme.

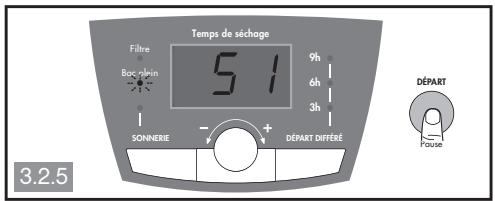

Le voyant «Bac plein» clignote (Fig. 3.2.5).
- Procedez à la vidange de votre bac de récapération d'eau (voir façon de partager dans le chapitre « ENTRETIEN COURANT »).
- Appuyez sur la touche « Départ/Pause » F pour relancer le séchage.
Remarque:
L'option « Sonnerie » reste sélectionnée d'un programme à l'autre. Un simple appui sur la touche vous permet d'enlever cette option.
4.1 - Nettoyage du filtre
Il est situé à gauche, à l'intérieur du tambour de votre sèche-linge. Pour le nettoyer :

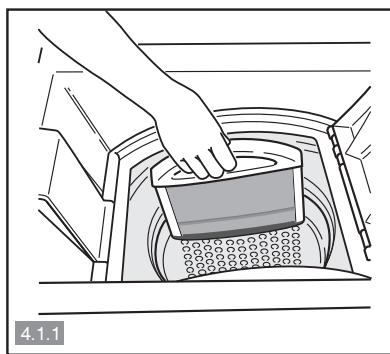

- Enlevez-le de son logement en tirant de bas en haut (Fig. 4.1.1).

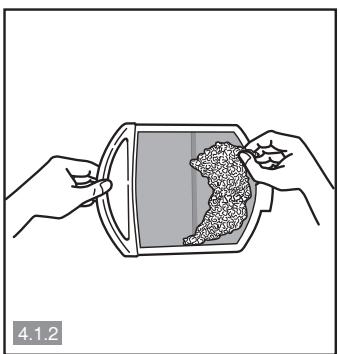

-Nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Fig. 4.1.2).
- Remettez-le en place dans son logement en le poussant bien à fond.

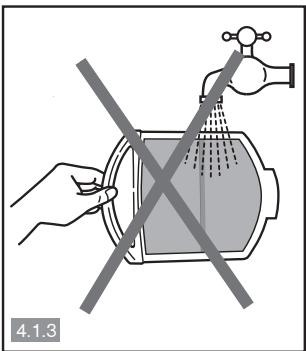

Le filtre doit être nettoyé après chaque cycle de séchage. Il ne doit pas être passé à l'eau (Fig. 4.1.3).
4.2 - Vidange du BAC de récupération d'eau
Le bac est situé en bas de votre appareil. Il recueille l'eau extraite du linge pendant le séchage.

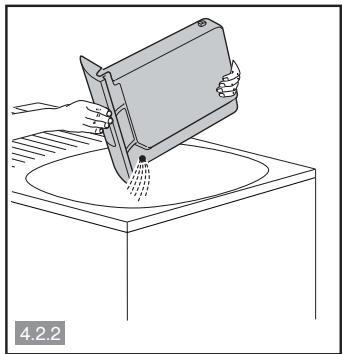

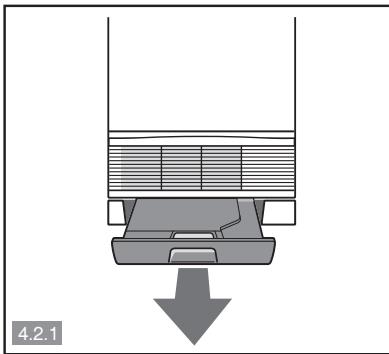

- Pour le vider, dégagez-le de son logement en le tirant vers vous (Fig. 4.2.1).
Le bac doit être vide après chaque cycle de séchage. En cas de risque de gel, ou si vous voulez déplacer ou basculer votre appareil, videz le bac (Fig. 4.2.2).
Arrét de l'appareil

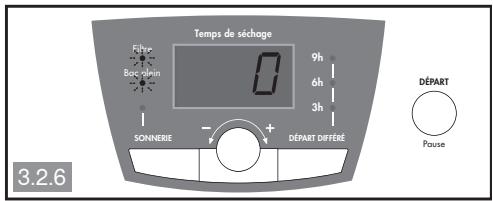

En fin de programme, les voyants « Filtre » et « Bac plein » clignotent pour vous rappeler que vous devez nettoyer le filtre et vider le bac de récupération d'eau après chaque cycle de séchage (Fig. 3.2.6).
L'afficheur indique « 0 »
- Placez le Sélecteur de programmes A sur la position « Arrêt » afin de mettre le sèche-linge hors tension.
- Videz votre sèche-linge.
- Nettoyez le filtre et videz le bac de réception d'eau (voir façon de procéder dans le chapitre « ENTRETIEN COURANT »).
4.3 - Nettoyage du condenseur
Le condenseur doit être nettoyé 2 fois par mois. Débranchez le cordon d'alimentation avant le nettoyage du condenseur.
Pour le nettoyer :
- Basculez la grille située à l'avant de l'appareil.

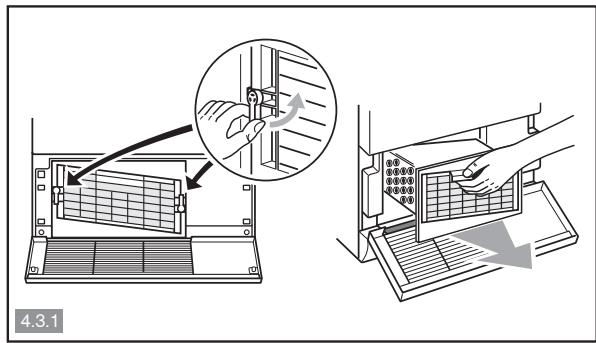

- Déverrouillez le condenseur et retirez-le délicatement (Fig. 4.3.1).

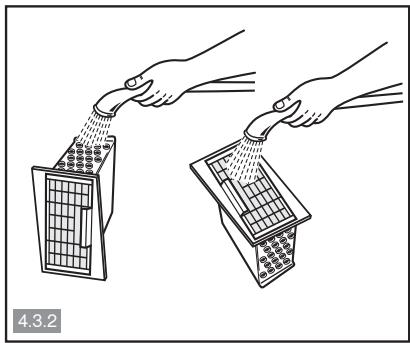

- Débarrasssez-le des peluches. Nettoyez-le uniquement avec de l'eau sous le robinet (Fig. 4.3.2). Après le nettoyage, assurez-vous que tous les tubes sont débouchés et que les ailettes sont propres.
- Frottez-le sommairement
- Remettez-le en place en le verrouillant.
- Reclippez la grille.
Lors du remontage du condenseur, maintenez-le plaqué au fond de son logement pendant le perneverrouillage.
4.4 - Nettoyage du seche-linge
Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

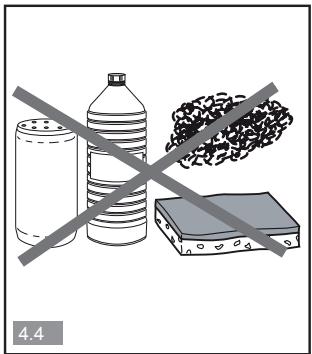

- Dans tous les cas, proscrire les poudres abrasives, les éponges métalliques ou plastiques et les produits à base d'alcool ou de diluants (Fig. 4.4).
5 - Les programmes de votre sèche-linge
Lors de la sélection du programme, un temps par défaut s'affiche à l'écran. Ce temps correspond à une charge moyenne essorée suivant le tableau ci-dessous.
Vous pouvez modifier ce temps en plus ou en moins, à l'aide du bouton rotatif en fonction de la charge de linge, de la vitesse d'essorage de votre lave-linge et du niveau de séchage souhaité.
| Programmes | Nature du linge | Charge | Essorée à environ | Durée de séchage |
| COTON | Coton | 3 kg | 1000 trs/min | de 70 à 80 min |
| MIXTE | Textiles courants | 3 kg | 800 trs/min | de 60 à 70 min |
| STRETCH | Synthétique Délicat | 2 kg | 700 trs/min | de 50 à 60 min |
| DÉLICAT | Synthétique léger, lingerie, soie | 1 kg | 500 trs/min | de 40 à 50 min |
| RAPIDE 30 (Programme court) | Textiles courants | Petites charges |
| RAVIV’LAINE | Rafraîchir et aérer vos textiles après un rangement prolongé |
Des incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici quelques points à vérifier :
| Problèmes : | Vérifiez si : |
| Le sèche-linge ne démarre pas : | - la prise de courant est branchée. - vous avez appuyé sur la touche "Départ/Pause". - le programme est bien scélectionné . - le couvercle est bien fermé. - le condenseur est bien verrouillé. - le bac de récepération d'eau est bien emboité. |
| Les temps de séchage sont trop longs : | - le filtrtre dans le tambour n'est pas encrassé. - la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne deaillesleurs temps de séchage). - la température dans lapiece n'est pas trop élevé,urtout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre. - le condenseur n'est pas bouché par des peluches. - les entrées et les sorties d'air sont assez dégagées pour assurer une circulation correcte. |
| Le linge est trop humide : | - le filtrtre dans le tambour n'est pas encrassé. - la sélection du type de textile est correcte : augmen-tez si besoin la durée de séchage. - le condenseur n'est pas bouché par des peluches. |
| Le linge est trop sec, trop froissé : | - le programme de séchage scélectionné correspond au type de linge mis dans le tambour. |
| Le séchage n'est pas homogène : | - la charge de linge n'est pas composée de textiles dont la nature est trop différente (ex.: drap avec blue-jean). - le linge a bien été mis "déplié" dans le tambour. - le tambour n'est pas tropCharge. |
| Les pièces de linge en synthétique sont chargées d'électricité statique : | - le linge n'est pas trop sec. - vous avez utilisé de l'assouplissant lors du lavage, l'utilge de ce produit permettant de réduire en grande partie les problèmes d'électricité statique. |
| Levoyant "bac plein" est allumé : | - le bac de récepération d'eau est plein : après l'avoir vidé, remettez-le correctement en place en le réem-boitant à fond dans son logement. |
| Le voyant "bac plein" s'allume alors que le bac est vide : | - le bac est correctement emboité : pousseze-le bien à fond. - le condenseur est bien verrouillé des deux côtsés. |
Interventions
Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1.1).
PIECES D'origine
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine. PIECE
