EVCB02 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel avec connecteur
Marque	IFM
Modèle	EVCB02
Catégorie	Capteur industriel
Connectique	Connecteur M12 (standard)
Couple de serrage	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Degré de protection	IP67 (estimation courante)
Dimensions (L x l x h)	60 x 30 x 30 mm (estimation)
Poids	150 g (estimation)
Alimentation	10-30 V DC (typique)
Plage de température	-25°C à +80°C (typique)
Fonctions principales	Détection d'objets, commutation
Entretien	Vérifier périodiquement le serrage
Nettoyage	Nettoyer avec un chiffon sec non abrasif
Sécurité	Respecter les consignes de montage et le couple de serrage
Pièces détachées	Connecteurs de rechange disponibles
Réparabilité	Non réparable, remplacer l'ensemble
Informations générales	Notice de montage incluse

FOIRE AUX QUESTIONS - EVCB02 IFM

Comment raccorder le connecteur au capteur ?

Alignez la flèche du connecteur avec le capteur et enfoncez. Serrez l'écrou au couple de 0,6 Nm à la main ou 1,5 Nm avec une clé.

Quel est le couple de serrage recommandé ?

Le couple de serrage est de 0,6 Nm à la main et jusqu'à 1,5 Nm avec une clé, selon l'environnement.

Comment démonter le connecteur ?

Desserrez l'écrou et pressez simultanément le connecteur contre le capteur pour le déverrouiller.

Que faire en environnement agressif ?

Serrez l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) pour améliorer la tenue aux chocs et vibrations.

Quelle clé utiliser pour le serrage ?

Utilisez une clé de 14 mm de cote sur plat pour le serrage et le démontage.

Quel est le degré de protection du capteur ?

Le degré de protection indiqué est assuré si le connecteur est correctement serré. On estime généralement IP67 pour ce type de produit.

Quelle est l'alimentation électrique nécessaire ?

L'alimentation typique est de 10-30 V DC, mais consultez la notice complète pour les spécifications exactes.

Quelles sont les dimensions du capteur ?

Les dimensions approximatives sont 60 x 30 x 30 mm, mais vérifiez la fiche technique du fabricant.

Quel est le poids du capteur ?

Le poids estimé est d'environ 150 g.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour le modèle EVCB02 d'IFM.

MODE D'EMPLOI EVCB02 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

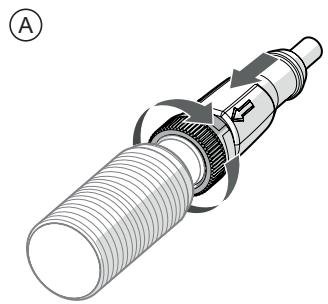

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).

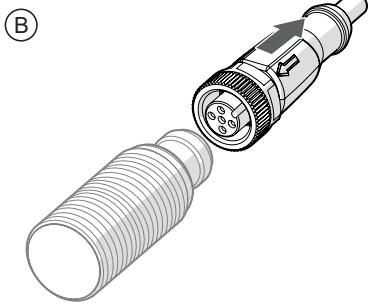

▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
