Type de produit	Wattmètre et analyseur de puissance
Marque	Reely
Modèle	180 A
Catégorie	Équipements de mesure
Utilisation prévue	Mesure de courant, tension, puissance, capacité et énergie dans les circuits de modélisme
Lieu d'utilisation	Intérieur uniquement, locaux fermés
Plage de tension de fonctionnement	4,8 – 60 V/DC (0 V avec alimentation externe)
Plage de détection du courant	0 – 180 A (surcharge jusqu'à 200 A)
Plage de détection de la capacité	0 – 65 Ah
Plage de détection de la puissance	0 – 6554 W
Plage de détection de la tension	0 – 60 V
Plage de taux de décharge (Wh)	0 – 6554 Wh
Affichage	Écran LCD avec rétroéclairage, taille 62 x 14 mm
Longueur de câble	7,5 cm
Alimentation	Accu ou pile externe pour tensions inférieures à 4,8 V
Fonctions principales	Mesure de courant (A, Ap), tension (V, Vm), puissance (W, Wp), capacité (Ah), énergie (Wh), minuteur
Connexions	Bornes SOURCE et LOAD (rouge/noire), entrée pour accu supplémentaire
Conditions de service	-20 à +70 °C, 0 – 95 % humidité relative (sans condensation)
Conditions de stockage	-30 à +80 °C, 0 – 95 % humidité relative (sans condensation)
Entretien	Nettoyer avec un chiffon sec et non pelucheux ; débrancher avant nettoyage
Sécurité	Éviter courts-circuits, inversion de polarité prolongée, humidité ; ne pas ouvrir
Contenu de la livraison	Wattmètre, mode d'emploi

FOIRE AUX QUESTIONS - 180 A Reely

Comment brancher le wattmètre Reely 180 A ?

Connectez la source de tension (accu ou chargeur) à la borne SOURCE et le consommateur à la borne LOAD. Respectez la polarité : borne rouge au positif, noire au négatif. Vous pouvez inverser les côtés selon votre convenance.

Que signifient les affichages Ap, Vm, Wp, Ah et Wh ?

Ap : valeur de crête du courant (A peak). Vm : tension minimale enregistrée. Wp : puissance de crête. Ah : capacité de charge/décharge cumulée. Wh : énergie consommée cumulée. Ils apparaissent en boucle d'affichage toutes les 2 secondes.

Comment réinitialiser les valeurs mesurées ?

Débranchez le wattmètre et rebranchez-le. Un nouveau cycle de mesure démarre automatiquement, toutes les valeurs sont remises à zéro.

Peut-on mesurer des tensions inférieures à 4,8 V ?

Oui, branchez un accu ou une pile externe (4,8-60 V) sur la borne C (alimentation externe) pour pouvoir mesurer des tensions jusqu'à 0 V.

Quelle est la tension maximale supportée par l'appareil ?

La plage de tension de fonctionnement est de 4,8 à 60 V/DC. Avec alimentation externe, elle peut descendre à 0 V. L'appareil supporte des surcharges jusqu'à 80 V sans dommage.

Quel courant maximal puis-je mesurer ?

La plage de mesure du courant est de 0 à 180 A. Des surcharges jusqu'à 200 A sont tolérées, mais au-delà de 65 A, limitez la durée de mesure pour éviter une surchauffe.

L'appareil peut-il mesurer du courant alternatif (AC) ?

Non, le Reely 180 A est conçu pour le courant continu (DC) uniquement, comme les accus et chargeurs de modélisme.

Comment interpréter la valeur Ah lors d'une décharge ?

La valeur Ah cumulée indique la charge totale prélevée depuis le début du cycle. Si vous débranchez l'appareil, cette valeur est perdue. Pour des mesures précises, notez la valeur avant débranchement.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la tension d'alimentation est suffisante (≥4,8 V ou alimentation externe branchée). Assurez-vous que les connexions sont correctes et que la polarité est respectée. Si le problème persiste, contactez un technicien.

Comment entretenir et stocker le wattmètre ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon sec et non pelucheux. Évitez l'humidité, les températures extrêmes et les chocs. Stockez-le dans un endroit sec entre -30 et +80 °C.

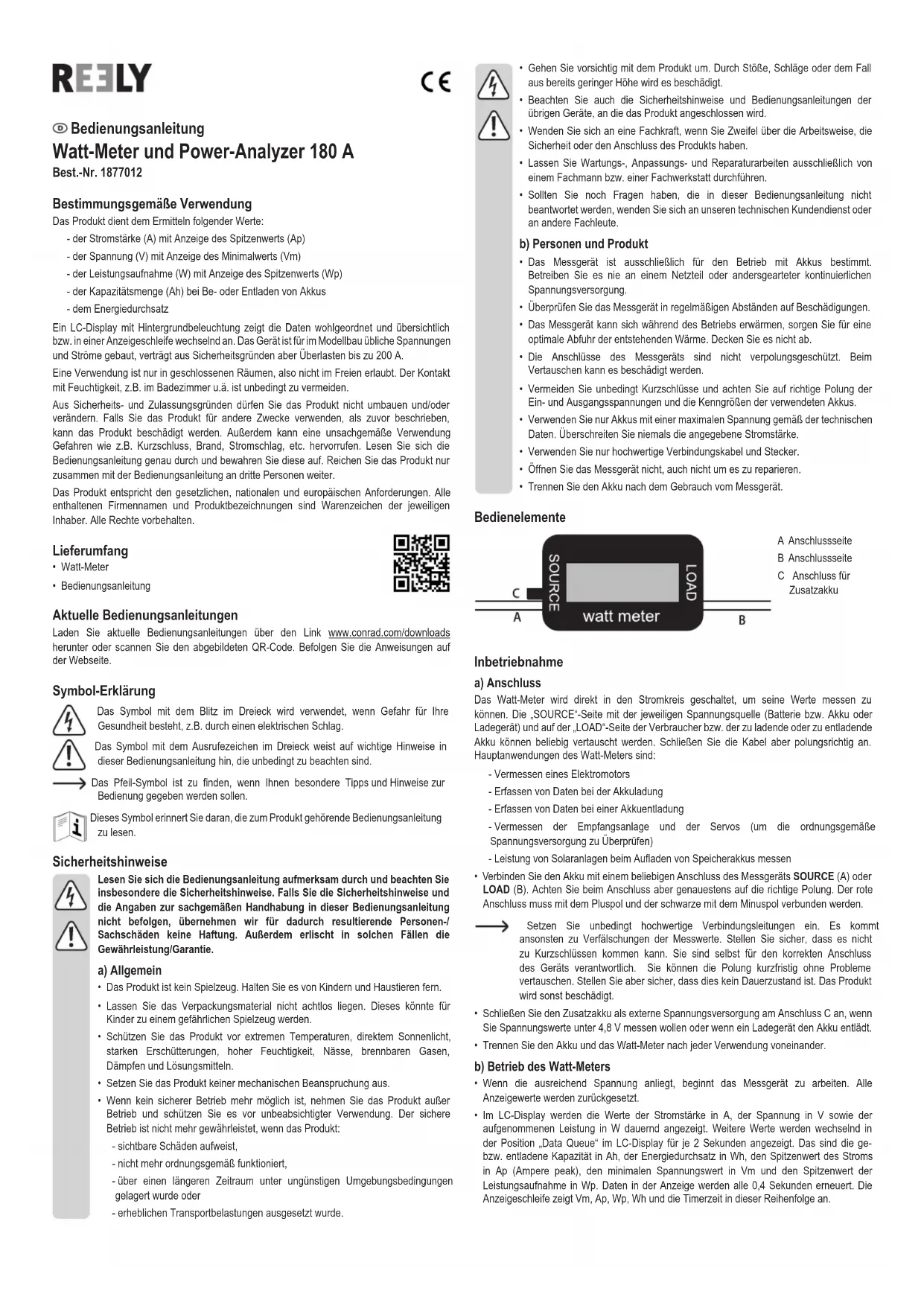

MODE D'EMPLOI 180 A Reely

Wattmètre et analyseur de puissance 180 A

N° de commande 1877012

Utilisation prévue

Le produit sert à déterminer les valeurs suivantes :

• l'intensité du courant (A) avec affichage de la valeur de crête (Ap)
• la tension (V) avec affichage de la valeur minimale (Vm)
• la puissance absorbée (W) avec affichage de la valeur de crête (Wp)
• la capacité (Ah) lors de la charge ou de la décharge des accus
• la consommation d'énergie

Un écran LCD avec rétroéclairage affiche les données de manière claire et ordonnée ou les présente dans une boucle d'affichage. L'appareil est conçu pour les tensions et les courants habituels dans le modélisme mais, pour des raisons de sécurité, il supporte des surcharges jusqu'à 200 A.

L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Évitez impérativement tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie, électrocution. Lisez attentivement le mode d'emploi et conservez-le. Ne transmettez le produit à un tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu

• Wattmètre
- Mode d'emploi

Modes d'emploi actualisés

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole d'éclair dans un triangle indique un risque pour votre santé, par ex. suite à un choc électrique.

Le symbole avec un point d'exclamation contenu dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la « flèche » précède les conseils et remarques spécifiques à l'utilisation.

Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.

Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• présente des traces de dommages visibles,

• ne fonctionne plus comme il devrait,
• a été rangé dans des conditions inadéquates pendant une longue durée, ou
• a été transporté dans des conditions très rudes.

- Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.

• Respectez également les consignes de sécurité et le mode d'emploi des autres appareils connectés au produit.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.
• Toute manipulation d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas sur répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Personnes et produit

• L'instrument de mesure est conçu pour fonctionner avec des accus uniquement. Ne l'utilisez jamais avec un bloc d'alimentation ou tout autre alimentation de tension continue.
• Vérifiez régulièrement l'instrument de mesure pour détecter des détériorations.
• L'appareil de mesure peut s'échauffer pendant le fonctionnement, veillez à l'évacuation optimale de la chaleur produite. Ne le recouvrez pas.
• Les connexions de l'instrument de mesure ne sont pas protégées contre les inversions de polarité. Une inversion de polarité est susceptible d'endommager l'appareil.
• Évitez absolument les courts-circuits et veillez à la bonne polarité des tensions d'entrée et de sortie ainsi qu'à utiliser des accus aux caractéristiques adéquates.
• Utilisez uniquement des accumulateurs d'une tension maximale correspondant à celle indiquée dans les caractéristiques techniques. Ne dépassez jamais les intensités de courant indiquées.
• Utilisez uniquement des câbles de connexion et des connecteurs de haute qualité.
• N'ouvrez pas l'appareil de mesure, même pour le réparer.
• Retirez l'accu hors de l'appareil après utilisation.

Éléments de fonctionnement

A Côté de raccordement
B Côté de raccordement
C Connexion pour accu supplémentaire

Mise en service

a) Connexion

Le wattmètre est raccordé directement dans le circuit afin de pouvoir mesurer des valeurs. Le côté « SOURCE » avec la source de tension respective (pile ou accu ou chargeur) et sur le côté « LOAD » le consommateur ou l'accu à charger ou à décharger peuvent être inversés selon votre convenance. Veillez cependant à brancher les câbles en respectant la polarité. Les applications principales du wattmètre sont les suivantes :

• Relever les mesures d'un moteur électrique
• Recueillir des données lors de la charge de l'accu

• Recueillir des données lors d'une décharge de l'accu

• Relever les mesures du système de réception et du servo (afin de vérifier que l'alimentation en tension est correcte)

• Puissance d'installations solaires lors de la recharge de batteries de stockage

- Raccordez l'accu à la borne de votre choix sur l'appareil de mesure SOURCE (A) ou LOAD (B). Faites cependant attention à bien respecter la polarité. La borne rouge doit être reliée au pôle positif et la borne noire au pôle négatif.

Utilisez impérativement des câbles de connexion de haute qualité. Autrement les valeurs de mesure pourraient être faussées. Veillez à ce qu'aucun court-circuit ne puisse se produire. Vous êtes vous-même responsable du branchement correct de l'appareil. Vous pouvez inverser la polarité temporairement sans problème. Assurez-vous cependant que cela ne dure pas. Sinon le produit s'en retrouverait endommagé.

• Branchez l'accu supplémentaire en tant qu'alimentation externe sur la borne C lorsque vous souhaitez mesurer des valeurs de tension inférieures à 4,8 V ou si un chargeur décharge l'accu.
• Débranchez l'accu du wattmètre après chaque utilisation.

b) Fonctionnement du wattmètre

- Lorsque la tension appliquée est suffisante, l'appareil de mesure commence à fonctionner. Toutes les valeurs affichées sont réinitialisées.

- Les valeurs de l'intensité du courant en A, de la tension en V et de la puissance absorbée en W restent affichées en permanence sur l'écran LCD. Des valeurs supplémentaires s'affichent à l'écran de façon alternée à la position « Data Queue » pendant 2 secondes chacune. Il s'agit de la capacité de charge ou de décharge en Ah, de la consommation d'énergie en Wh, de la valeur de crête du courant en Ap (« ampere peak »), de la valeur de tension minimale en Vm et de la valeur de crête de la puissance absorbée en Wp. Les données de l'affichage sont rafraîchies toutes les 0,4 secondes. La boucle d'affichage indique Vm, Ap, Wp, Wh et le minuteur dans cet ordre.

Tension avec valeur de tension minimale

- La valeur minimale indique la tension Vm la plus faible depuis le début du cycle de mesure actuel. Le cycle de mesure redémarre automatiquement.

Intensité du courant avec affichage de la valeur de crête

• La valeur actuelle du courant est affichée en A. La valeur de l'intensité de courant est indiquée par « Ap » dans la boucle d'affichage et représente la valeur de crête de courte durée.
• Si l'intensité du courant dépasse la valeur maximale de 60 A, l'affichage maximum de 180 A est indiqué. L'appareil supporte des courants de surcharge jusqu'à 200 A et des tensions jusqu'à 80 V sans être endommagé.

Afin d'éviter une surchauffe de l'appareil de mesure, dans le cas où des courants dépassent 65 A, n'effectuez la mesure que sur une courte durée. Laissez ensuite l'instrument de mesure au repos pendant un certain temps.

Puissance absorbée actuelle et valeur maximale

- La valeur de puissance « Wp » indiquée dans la boucle d'affichage correspond à la puissance maximale enregistrée à un moment donné. Au cours de la boucle d'affichage, la puissance absorbée maximale calculée à partir de la tension et du courant au cours du dernier intervalle de mesure est indiquée à l'écran par « Wh ». Le cycle de mesure équivaut à une heure de fonctionnement.

Taux de décharge

• La valeur de décharge « Ah » indiquée dans la boucle d'affichage correspond à une valeur totale cumulée. Si vous débranchez l'instrument de mesure pendant une phase de décharge d'un accu, cette valeur sera réinitialisée. La nouvelle valeur mesurée ne correspond alors plus à la quantité de charge prélevée.
  Vous devrez dans ce cas noter la valeur mesurée jusqu'à présent et l'ajouter à la valeur mesurée au deuxième cycle de mesure ou à un cycle de mesure ultérieur. Ce procédé ne peut être utilisé que de façon très limitée et n'est pas recommandé.

Minuteur

- La fonction minuteur permet de mesurer la durée de fonctionnement au cours de laquelle le flux de courant est supérieur à 1 A. Cette fonction est idéale pour tester la durée de fonctionnement d'un moteur de modèle réduit d'avion avec un accu avant d'utiliser le modèle en vol.

Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer.
• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier, voire même de provoquer des dysfonctionnements.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les accus éventuellement branchés et recyclez-les séparément du produit.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Plage de tension de fonctionnement .... 4,8 - 60 V/DC

0 V/DC avec alimentation externe (accu supplémentaire ou pile)

Plage de détection du courant.... 0 - 180 A

Plage de détection de la capacité......0 - 65 Ah

Plage de détection de la puissance.....0 - 6554 W

Plage de détection de la tension .....0 - 60 V

Taux de décharge....0 - 6554 Wh

Taille de l'écran LCD....62 x 14 mm

Longueur de câble....7,5 cm

Conditions de service ....-20 à +70 °C, 0 - 95 % humidité relative (sans condensation)

Conditions de stockage ....-30 à +80 °C, 0 - 95 % humidité relative (sans condensation)
