Type de produit	Récepteur 4 canaux pour modélisme RC
Marque	Reely
Modèle	BS-4
Nombre de canaux	4
Gamme de fréquences	2,405 à 2,475 GHz
Protocole radio	AFHDS 2A (compatible avec émetteur REELY GT4-EVO)
Type de modulation	GFSK
Alimentation	4,0 à 6,5 V CC
Puissance RF	Inférieure à 20 dBm
Longueur de l'antenne	26 mm
Gyroscope intégré	Oui
Fonction S.V.C.	Oui, avec réglages de gain de direction, gain d'accélération, priorité et marche arrière
Type de modèle compatible	Voiture / bateau
Entretien et nettoyage	Maintenir propre et sec. Éviter les chocs et l'humidité.
Sécurité	Suivre scrupuleusement la procédure de liaison. Débrancher l'alimentation avant manipulation.
Informations générales	Récepteur pour modélisme RC avec fonction de contrôle intelligent du véhicule.

FOIRE AUX QUESTIONS - BS-4 Reely

Comment lier le récepteur BS-4 à l'émetteur ?

Mettez l'émetteur sous tension et vérifiez qu'il est en mode AFDHS 2A 2-way. Placez l'émetteur en mode de liaison. Assurez-vous que le récepteur est hors tension, puis branchez le câble de liaison sur le port BIND/VCC et alimentez le récepteur. Le voyant rouge clignote rapidement. Attendez qu'il s'arrête, puis débranchez le câble et l'alimentation. Ensuite, branchez l'alimentation sur le port BIND/VCC.

Qu'est-ce que la fonction S.V.C. ?

La fonction S.V.C. (Smart Vehicle Control) permet de maintenir le modèle en ligne droite en corrigeant la direction sur les bosses ou surfaces glissantes, et de réduire les gaz dans les virages pour éviter le dérapage, puis d'augmenter la vitesse en sortie de virage.

Quels paramètres peut-on régler pour la fonction S.V.C. ?

Vous pouvez régler le gain de direction (0 à 100%), le gain d'accélération (réduction des gaz dans les virages), la priorité (correction appliquée en virage) et la marche arrière (Nor/Rev) pour inverser le sens de correction.

Quelle est la plage de tension d'alimentation du BS-4 ?

Le récepteur accepte une tension d'alimentation comprise entre 4,0 et 6,5 V CC.

Combien de canaux possède le récepteur BS-4 ?

Le récepteur BS-4 dispose de 4 canaux.

Quelle est la fréquence de fonctionnement ?

Le récepteur fonctionne dans la bande 2,405 à 2,475 GHz avec le protocole AFHDS 2A.

Le récepteur BS-4 est-il compatible avec d'autres émetteurs ?

Il est compatible avec les émetteurs utilisant le protocole AFHDS 2A, notamment le REELY GT4-EVO. Pour d'autres émetteurs, vérifiez la compatibilité.

Comment inverser le sens de correction de la fonction S.V.C. ?

Utilisez le paramètre Marche arrière (Nor/Rev). Après installation, tournez la voiture à gauche : les roues doivent tourner à droite, et inversement. Si ce n'est pas le cas, inversez ce paramètre.

Que faire si les servos ne fonctionnent pas après la liaison ?

Recommencez la procédure de liaison depuis le début. Assurez-vous que l'émetteur est en mode AFDHS 2A 2-way et que le câble de liaison est correctement branché sur le port BIND/VCC.

Quelle est la longueur de l'antenne du BS-4 ?

L'antenne a une longueur de 26 mm.

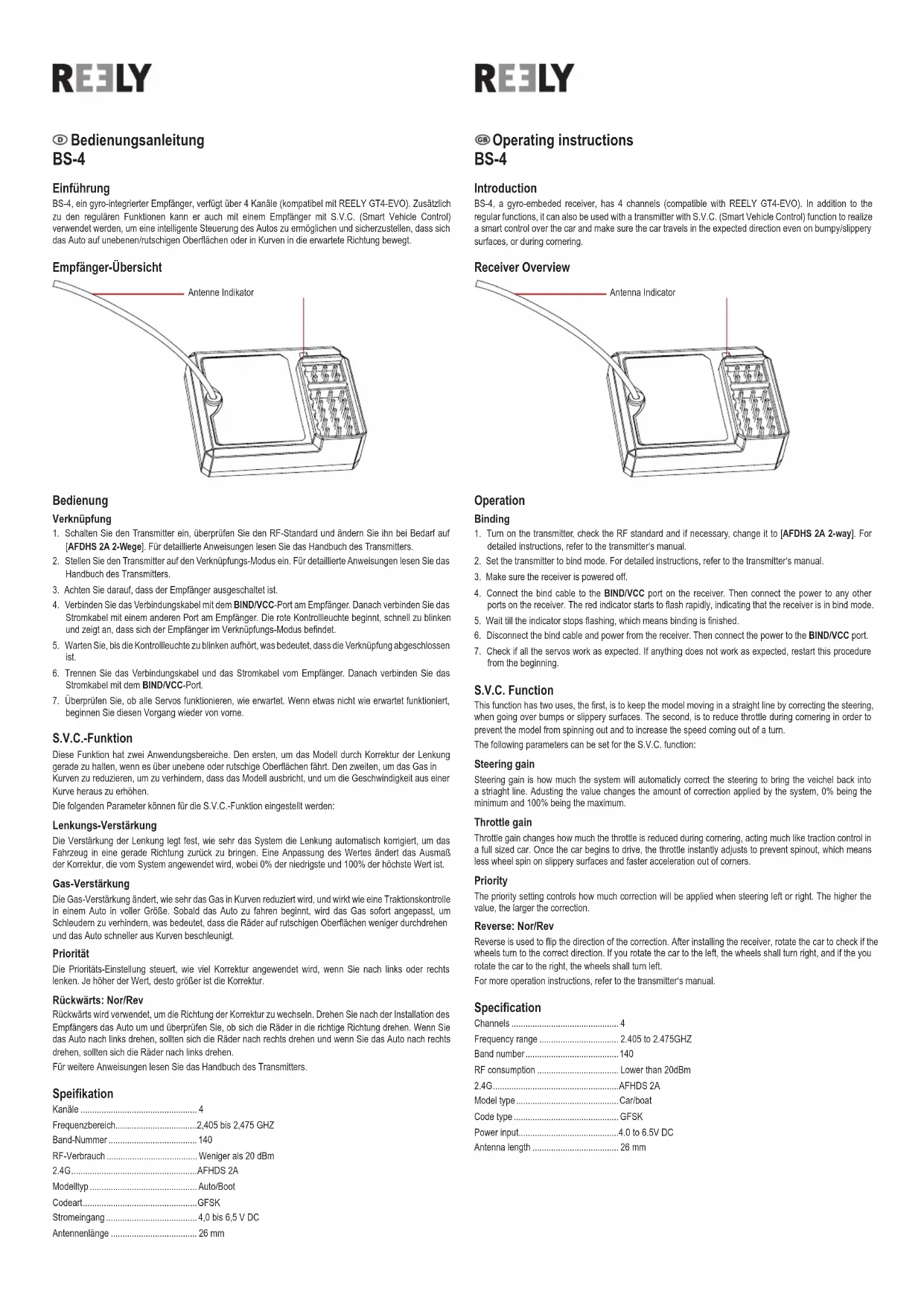

MODE D'EMPLOI BS-4 Reely

BS-4, un récepteur avec un gyroscope intégré, doté de 4 canaux (compatible avec REELY GT4-EVO). Outre les fonctions normales, il peut être utilisé avec un émetteur doté de la fonction de contrôle intelligent du véhicule (Smart Vehicle Control, S.V.C.) pour assurer un contrôle intelligent de la voiture et s'assurer que la voiture se déplace dans la direction attendue même sur des surfaces bosselées/glissantes ou dans les virages.

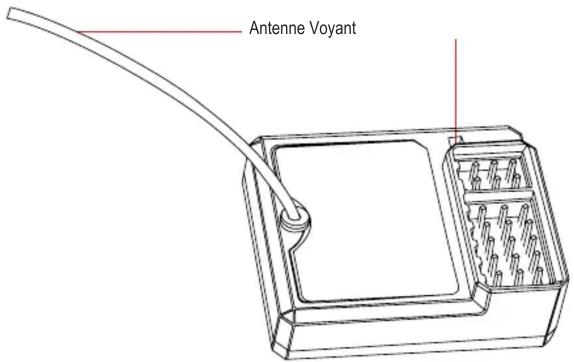

Aperçu du récepteur

Fonctionnement

Liaison

1. Mettez l'émetteur sous tension, vérifiez la norme RF et au besoin, modifiez-la en [AFDHS 2A 2-way]. Pour obtenir des instructions détaillées, veuillez consulter le manuel de l'émetteur.
2. Placez l'émetteur en mode de liaison. Pour obtenir des instructions détaillées, veuillez consulter le manuel de l'émetteur.
3. Assurez-vous que le récepteur est hors tension.
4. Raccordez le câble de liaison au port BIND/VCC situé sur le récepteur. Branchez ensuite le câble d'alimentation à n'importe quel autre port du récepteur. Le voyant rouge commencera à clignoter rapidement, indiquant que le récepteur est en mode de liaison.
5. Patientez jusqu'à ce que l'indicateur cesse de clignoter, ce qui indique la fin de la liaison.
6. Débranchez le câble de liaison et le câble d'alimentation du récepteur. Ensuite, branchez le câble d'alimentation sur le port BIND/VCC.
7. Assurez-vous que tous les servos fonctionnent comme prévu. En cas de dysfonctionnement éventuel, recommencez cette procédure depuis le début.

S.V.C. Fonction

Cette fonction permet deux utilisations. La première consiste à maintenir le déplacement du modèle en ligne droite en corriguant la direction, lorsque celui-ci passe sur des bosses ou des surfaces glissantes. La seconde consiste à réduire les gaz dans les virages afin d'éviter que le modèle ne dérape et à augmenter la vitesse à la sortie d'un virage.

Les paramètres suivants peuvent être définis pour la fonction S.V.C. :

Gain de direction

Le gain de direction représente la capacité du système à corriger automatiquement la direction afin de ramener le véhicule sur une ligne droite. L'ajustement de la valeur permet de modifier le taux de correction appliquée par le système, 0 % étant le minimum et 100 % le maximum.

Gain d'accélération

Le gain d'accélération permet de modifier le degré de réduction des gaz dans les virages, agissant comme la commande de traction dans une voiture normale. Dès le démarrage de la voiture, l'ouverture du papillon des gaz se règle instantanément pour prévenir tout dérapage, ce qui équivaut à moins de patinage de roues sur les surfaces glissantes et une accélération rapide en sortie de virages.

Priorité

Le réglage de la priorité permet de commander la correction appliquée lorsque vous virez à gauche ou à droite. Plus la valeur est élevée, plus la correction est importante.

Marche arrière : Nor/Rev

La marche arrière sert à inverser le sens de la correction. Après installation du récepteur, tournez la voiture pour vérifier si les roues tourment dans la bonne direction. Si vous tournez la voiture à gauche, les roues doivent tourner à droite, et si vous tournez la voiture à droite, les roues doivent tourner à gauche.

Pour obtenir plus d'instructions relatives à l'utilisation, veuillez consulter le manuel de l'émetteur.

Spécifications

Canaux 4
Gamme de fréquences....2,405 à 2,475 GHZ
Numéro de bande....140
Consommation RF....Inférieure à 20 dBm

2,4 G....AFHDS 2A

Type de modèle......Voiture/bateau

Type de code......GFSK

Entrée d'alimentation....4,0 à 6,5 V CC

Longueur de l'antenne....26 mm
