KS-13 - Support pour clavier musical ROLAND - Notice d'utilisation et mode d'emploi gratuit

Marque	Roland
Modèle	KS-13
Type de produit	Support pour clavier musical
Largeur réglable	1 132 – 1 606 mm (entraxe œillets : 513 – 912 mm)
Hauteur réglable	3 positions : 641 mm, 709 mm, 777 mm
Matériau	Acier
Poids	5,5 kg (estimation)
Capacité de charge	Jusqu’à 30 kg (estimation pour claviers standards)
Pieds en caoutchouc	Oui, avec coussinets ajustables pour la stabilité
Mécanisme de verrouillage	Levier de verrouillage pour la largeur, vis à main pour la hauteur, stabilisateurs à clic
Pliage/repliage	Oui, les pieds et stabilisateurs se replient à plat
Utilisation prévue	Clavier musical ou synthétiseur avec pieds en caoutchouc
Assemblage	Simple, sans outil ; verrouillage par stabilisateurs et levier
Réglage de largeur	Par glissement du cadre central, ne pas dépasser la ligne de réglage
Réglage de hauteur	Par extension des pieds avec vis à main, 4 points
Entretien et nettoyage	Essuyer avec un chiffon sec et propre
Sécurité	Ne pas pincer les doigts lors du pliage ; garder les mains éloignées des articulations
Pièces détachées	Coussinets ajustables, pieds en caoutchouc, vis à main (disponibles chez Roland)
Réparabilité	Remplacement possible des coussinets, vis et stabilisateurs
Informations générales	Roland est une marque déposée. Spécifications sujettes à changement sans préavis.

FOIRE AUX QUESTIONS - KS-13 ROLAND

Quel est le poids maximal supporté par le support Roland KS-13 ?

Le KS-13 est conçu pour les claviers standards. La charge maximale n'est pas spécifiée officiellement, mais on estime qu'il peut supporter jusqu'à 30 kg en utilisation normale.

Comment régler la hauteur du support KS-13 ?

Desserrez les quatre vis à main sur les pieds, tirez sur les pieds pour les étendre jusqu'à la hauteur désirée (641, 709 ou 777 mm), puis resserrez fermement toutes les vis. Ajustez les coussinets ajustables si nécessaire pour stabiliser.

Comment régler la largeur du support KS-13 ?

Retirez d'abord le clavier. Déverrouillez le levier de verrouillage en le tirant vers le haut, puis faites glisser le cadre central jusqu'à ce que les œillets s'alignent avec deux pieds en caoutchouc du clavier. Ne dépassez pas la ligne de réglage de largeur. Verrouillez le levier en le poussant vers le bas.

Le support KS-13 est-il compatible avec tous les claviers Roland ?

Il est compatible avec la plupart des claviers Roland équipés de pieds en caoutchouc (côté clavier ou panneau arrière). Vérifiez que l'entraxe des pieds (513–912 mm) correspond aux œillets du support.

Comment plier et ranger le support KS-13 ?

Retournez le support. Poussez les stabilisateurs vers le bas (direction des flèches) pour les déverrouiller, puis repliez les pieds dans le sens inverse des flèches. Attention à ne pas vous pincer les doigts.

Que faire si le support est instable après montage ?

Assurez-vous que tous les stabilisateurs sont bien enclenchés (clic audible). Si l'instabilité persiste, tournez les coussinets ajustables sous les pieds pour niveler le support sur le sol.

Le support KS-13 est-il livré avec des instructions de montage ?

Oui, la notice d'utilisation fournie détaille l'assemblage, le réglage de hauteur/largeur et les consignes de sécurité. Vous pouvez aussi télécharger la notice au format PDF sur le site de Roland.

Puis-je utiliser le support KS-13 pour un synthétiseur ou un orgue ?

Oui, si l'instrument possède des pieds en caoutchouc adaptés aux œillets. Pour les instruments lourds (>30 kg), vérifiez la stabilité et utilisez les coussinets ajustables.

Comment entretenir le support KS-13 ?

Nettoyez-le avec un chiffon sec et propre. Évitez les solvants ou produits abrasifs. Vérifiez périodiquement le serrage des vis et l'état des coussinets.

Où trouver des pièces détachées pour le KS-13 ?

Les pièces comme les coussinets ajustables, les pieds en caoutchouc et les vis à main sont disponibles auprès du service après-vente Roland ou des revendeurs agréés.

MODE D'EMPLOI KS-13 ROLAND

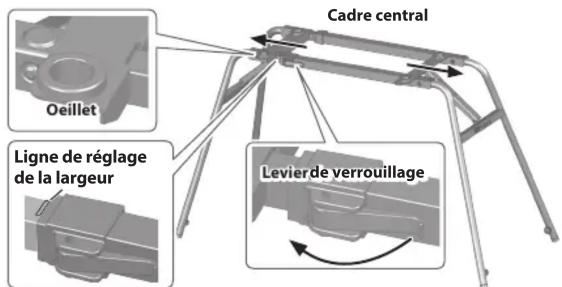

Description des pièces

NOTE

• Installez le clavier de manière à ce que le levier de verrouillage soit face à vous quand vous jouez (côté clavier).
• Insérez les pieds en caoutchouc (côté clavier ou côté panneau arrière) du dessous du clavier dans les œillets du support lorsque vous l'utilisez.

Réglage de la hauteur Trois positions : 641 mm (réglage d'usine), 709 mm, 777 mm

Réglage de la largeur	1 132–1 606 mm
	Espacement des oeillets : 513–912 mm

* Ce document présente les spécifications du produit à la date de publication du document. Pour consulter les informations les plus récentes, reportez-vous au site Web de Roland.

* Roland est une marque déposée ou une marque de Roland Corporation aux États-Unis et/ou dans d'autres pays.

Assemblage

Blocage des pieds

1. Couchez le support puis dépliez les pieds dans le sens des flèches, comme indiqué sur l'illustration.

1. Redressez le support et verrouillez les stabilisateurs en place dans la direction indiquée par les flèches.

• Appuyez sur les stabilisateurs jusqu'à ce que vous entendiez un clic pour vous assurer qu'ils sont verrouillés.
• Lorsque vous repliez le support, (1) retournez-le, (2) poussez les stabilisateurs vers le bas dans la direction indiquée par les flèches pour les déverrouiller, et (3) repliez les pieds.

- Assurez-vous de ne pas vous pincer les doigts lorsque vous redressez le support ou que vous verrouillez ou déverrouillez les stabilisateurs.

- Gardez vos mains et vos doigts éloignés des zones signalées par des cercles (telles que ci-dessous) lorsque vous repliez le support.

Réglage de la largeur

NOTE

Assurez-vous de retirer le clavier du support avant d'en régler la largeur.

1. Déverrouillez le levier de verrouillage en le tirant vers le haut.
2. Tirez lentement sur le cadre central pour le faire glisser vers l'extérieur, en ajustant la largeur de sorte que deux des pieds en caoutchouc du clavier (que ce soit du côté du clavier ou du panneau arrière) s'insèrent dans les oeillets du support.
   * N'étendez pas le cadre central au-delà de la ligne de réglage de la largeur.
3. Verrouillez (tirez vers le bas) le levier de verrouillage pour stabiliser fermement le cadre central.

Réglage de la hauteur

NOTE

Assurez-vous de retirer le clavier du support avant d'en régler la hauteur.

1. Desserrez la vis à main.
2. Tirez sur les pieds pour les sortir, ajustez la hauteur des trous de vis et utilisez les vis à main pour bloquer temporairement les pieds en place.
3. Une fois que vous avez temporairement bloqué les quatre pieds en place, serrez fermement les quatre vis à main.
4. Si le support manque de stabilité, stabilisez-le en tournant les coussinets ajustables.
