50-114 - Ponceuse RIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse à courroie et à disque combinée
Marque	RIKON
Modèle	50-114
Moteur	3/4 HP, 120 V, 5 A, 60 Hz
Vitesse du moteur	3450 tr/min
Vitesse de la courroie	2165 SFPM
Vitesse du disque	3450 tr/min
Taille de la courroie	4 po x 36 po (102 mm x 914 mm)
Taille du disque	8 po (203 mm) de diamètre, autoadhésif (PSA)
Table de courroie (L x l)	7-1/2 po x 6-1/4 po (191 mm x 159 mm)
Inclinaison de la table de courroie	0° à 45°
Table de disque (L x l)	10-3/8 po x 5-7/8 po (264 mm x 149 mm)
Inclinaison de la table de disque	0° à 45°
Jauge d'onglet	Incluse, réglable de 0° à 60° à gauche et à droite
Hauteur de la machine	20 po (508 mm)
Largeur de la machine	25-1/4 po (641 mm)
Profondeur de la machine	14 po (356 mm)
Poids net	32,4 lb (14,7 kg)
Orifices d'aspiration des poussières	2 orifices, diamètre extérieur 1-1/2 po (38 mm), intérieur 1-1/4 po (32 mm)
Alimentation	Monophasé, 120 V, 5 A, 60 Hz
Niveau sonore	Non spécifié dans le manuel
Matériau du boîtier	Acier peint avec pieds en caoutchouc
Garantie	5 ans limitée pour un usage domestique
Contenu du carton	Ponceuse, jauge d'onglet, tables (disque et courroie), couvercle de disque, poignées, rondelles, clés hexagonales, adaptateurs de poussière
Fonctions principales	Ponçage horizontal et vertical à courroie, ponçage à disque, ajustement des angles, collecte des poussières
Sécurité	Interrupteur avec clé de sécurité amovible, capot de protection du disque, mise à la terre obligatoire
Entretien	Remplacement des abrasifs, nettoyage des résidus, lubrification des tables avec cire en pâte
Pièces détachées	Liste complète dans le manuel, disponible auprès du fabricant

FOIRE AUX QUESTIONS - 50-114 RIKON

Comment assembler la table de disque sur la ponceuse RIKON 50-114 ?

Placez la table de disque sur le cadre en alignant les fentes semi-circulaires avec les trous filetés. Insérez les poignées de verrouillage avec les rondelles et serrez. Ajustez le niveau de la table (0° à 45°) et verrouillez.

Comment régler le suivi de la courroie abrasive ?

Mettez la machine sous tension puis arrêtez-la immédiatement. Observez de quel côté la courroie dérive. Tournez le bouton de suivi dans le sens horaire (vers le bas) si elle dérive vers le disque, ou antihoraire (vers le haut) si elle s'éloigne. Ajustez par quarts de tour jusqu'à centrage.

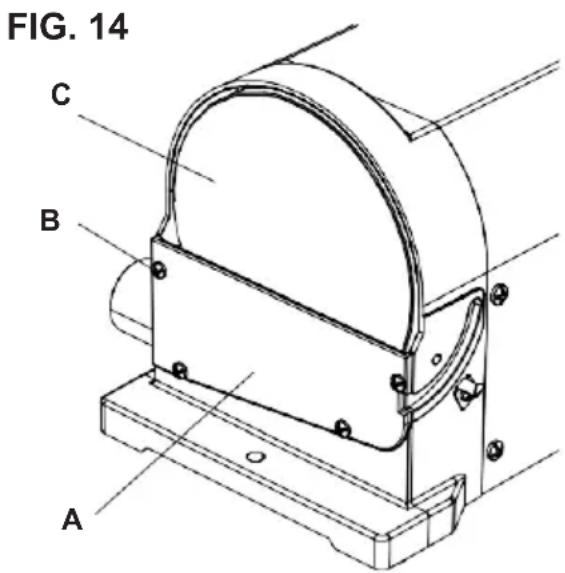

Comment remplacer le disque abrasif ?

Retirez le couvercle de sécurité. Décollez l'ancien disque à l'aide d'un couteau à mastic. Nettoyez la plaque métallique avec de l'essence minérale. Retirez le film protecteur du nouveau disque PSA et appliquez-le en centrant bien. Replacez le couvercle.

Quels types d'abrasifs sont compatibles avec ce modèle ?

Courroies 4 po x 36 po (oxyde d'aluminium, grains 80 à 220) et disques 8 po PSA (grains 60 à 220). Des assortiments sont disponibles en paquets.

Comment raccorder un système d'aspiration des poussières ?

Utilisez les deux orifices de 1-1/2 po (38 mm) de diamètre extérieur, avec les adaptateurs fournis. Connectez des tuyaux de collecteur de poussière avec des colliers de serrage. Un kit optionnel (52-114) permet de relier les deux ports.

Quelle est l'utilité de la clé de sécurité sur l'interrupteur ?

La clé de sécurité amovible permet de verrouiller la machine pour éviter un démarrage accidentel lorsque vous laissez la ponceuse sans surveillance. Retirez la clé pour la rendre inutilisable ; insérez-la à fond pour l'utiliser.

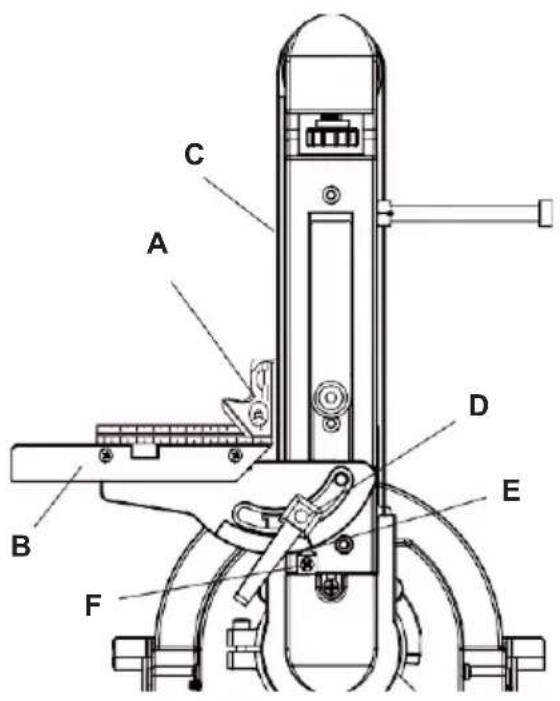

Comment ajuster la table de courroie pour qu'elle soit perpendiculaire à la courroie ?

Utilisez une équerre combinée. Placez un côté sur la table et l'autre contre la courroie. Si elle n'est pas à 90°, desserrez le bouton de verrouillage, ajustez la table, puis resserrez. Réglez le pointeur d'échelle à 0° si nécessaire.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord le fusible ou le disjoncteur. Si l'interrupteur ou le cordon est endommagé, remplacez-le. Un moteur grillé nécessite l'intervention d'un technicien qualifié.

Comment lubrifier la ponceuse ?

Les roulements à billes sont graissés en usine et ne nécessitent pas de lubrification. Appliquez de la cire en pâte sur les surfaces mobiles des tables pour un fonctionnement fluide. N'utilisez pas d'huile sur les poulies.

Quelle est la garantie de la ponceuse RIKON 50-114 ?

Une garantie limitée de 5 ans pour l'acheteur d'origine, couvrant les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale ni les accessoires. Pour les utiliser commercialement, la garantie est de 2 ans.

MODE D'EMPLOI 50-114 RIKON

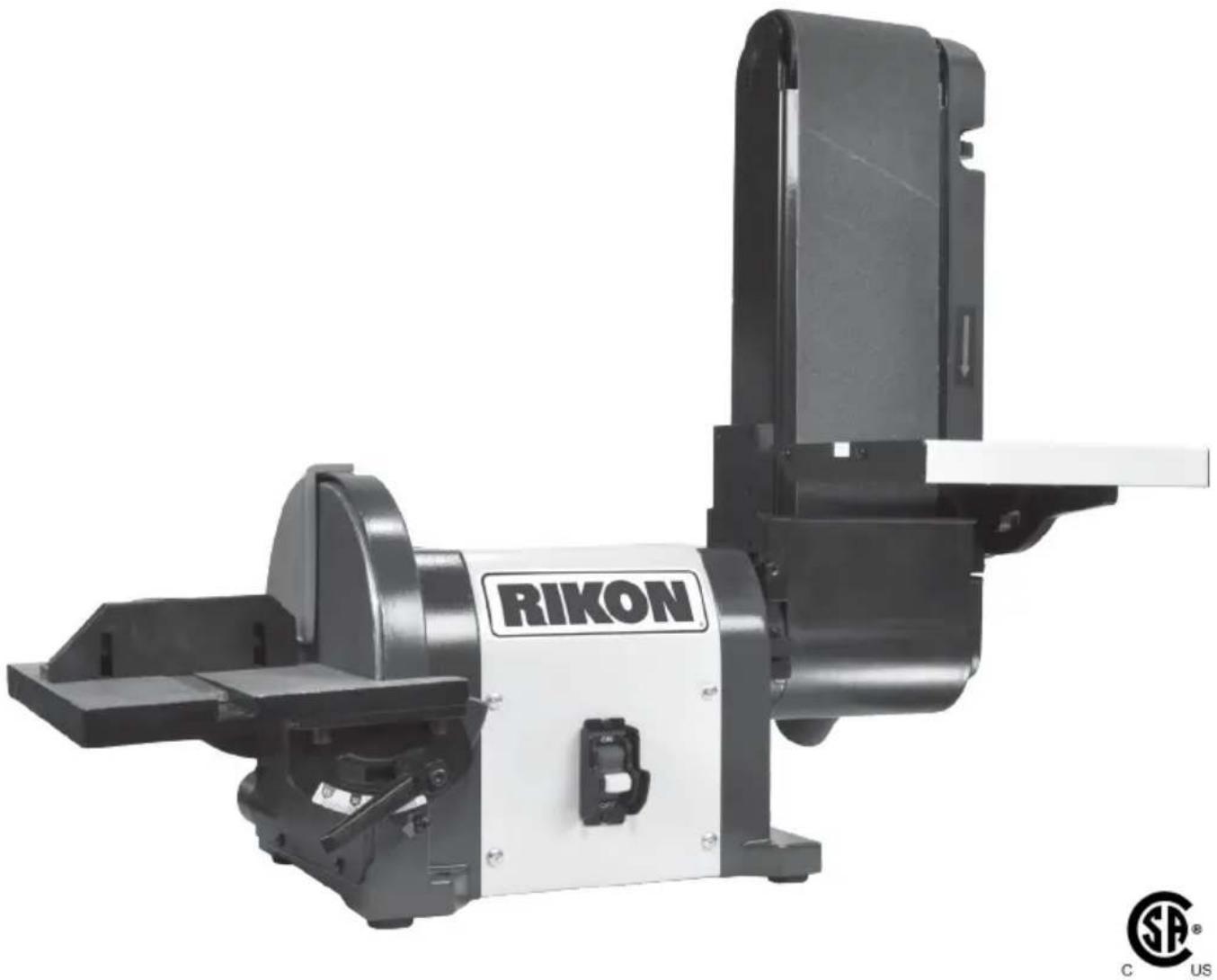

4" x 36" courroie / 8" ponceuse à disque

Manuel de l'opérateur

Enregistrez le numéro de série et la date d'achat dans votre manuel pour référence ultérieure. Le numéro de série se trouve sur l'étiquette de spécification à l'arrière de votre machine.

Numéro de série : Date d'achat:

Pour des questions de support technique ou de pièces, envoyez un courriel à [e-mail] ou téléphonez sans frais au [phone]

TABLE DES MATIÈRES

SECTION PAGE

Consignes de sécurité.... 3-7

Spécifications 8

Sécurité électrique.... 5,6,21

Contenu du carton 9

Présentation de la machine .... 10

Assemblé 11-13

Ajustements....13-14

Opération.... 14-17

Entretien 17-20

Schéma de fil....21

Accessoires 21

Dépannage 22

Diagramme de pièces 23

Liste des pièces.... 24,25

Garantie 26

Remarques 8,27

Remarque: les spécifications, photographies, dessins et informations de ce manuel représentent le modèle actuel de la machine lorsque le manuel a été préparé. Les modifications et améliorations peuvent être apportées à tout moment, sans obligation de la part de Rikon Power Outils de modifier les unités livrées antérieurement. Un soin raisonnable a été pris pour s'assurer que les informations contenues dans ce manuel sont correctes, pour vous fournir les directives pour la sécurité, le montage et le fonctionnement correct de cette machine.

Ce manuel de l'utilisateur n'est pas une aide pédagogique et est destiné à montrer l'assemblage, les ajustements et l'utilisation générale.

CONSERVEZ CES INSTRUCTIONS.

Référez-vous souvent à eux.

CALIFORNIA PROPOSITION 65 AVERTISSEMENT: certaines poussières créées par le ponçage, le sciage, le meulage, le forage et d'autres activités de construction contiennent des produits chimiques connus de l'état de Californie pour causer le cancer et les malformations congénitales ou d'autres atteintes à la reproduction. Votre risque d'exposition à ces produits chimiques varie, selon la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition, travaillez dans un endroit bien ventilé et avec un équipement de sécurité approuvé, tel que des masques anti-poussières spécialement conçus pour filtrer les particules microscopiques.

Pour plus d'informations sur California Proposition 65, connectez-vous sur rikontools.com.

CONSIGNES DE SÉCURITÉ

IMPORTANT! La sécurité est la considération la plus importante dans le fonctionnement de cet équipement. Les instructions suivantes doivent être suivies en tout temps. Le non-respect de toutes les instructions énumérées ci-dessous peut entraîner un choc électrique, un incendie et / ou des blessures graves.

Cet outil a été conçu pour certaines applications. Nous recommandons fortement que cet outil ne soit pas modifié et / ou utilisé pour toute autre application que celle pour laquelle il a été conçu. Si vous avez des questions sur son application, n'utilisez pas cet outil avant de nous avoir contactés et avec l'aide de notre conseiller.

SYMBOLES DE SECURITE

SYMBOLE d'alerte de SECURITE: indique DANGER, avertissement ou attention. Lundi symbole peut être utilisé en conjonction avec d'autres symboles ou pictogrammes.

DANGER

Indique une situation extrêmement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

MISE EN GARDE

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées.

AVIS: affiché sans symbole d' alerte de sécurité indique une situation qui peut entraîner des dommages matériels.

SECURITE GENERALE

CONNAISSEZ VOTRE OUTIL ÉLECTRIQUE.

Lisez attentivement le manuel du propriétaire.

Apprenez les applications de l'outil, ses capacités de travail et ses dangers potentiels spécifiques.

AVANT D'UTILISER LA PONCEUSE

Pour éviter des blessures graves et endommager l'outil, lisez et respectez toutes les consignes de sécurité et d'utilisation avant d'utiliser la ponceuse de banc.

1. Certaines poussières créées à l'aide d'outils électriques contiennent des produits chimiques connus de l'état de Californie pour causer le cancer, des malformations congénitales ou d'autres atteintes à la reproduction. Voici quelques exemples de ces produits chimiques:

2. Plomb à partir de peintures à base de plomb.

3. S ilice cristalline de briques, ciment et autres produits de maçonnerie.
4. A rsenic et chrome provenant de bois traité chimiquement.

Les risques liés à ces expositions varient en fonction de la fréquence à laquelle vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques: travaillez dans un endroit

bien ventilé et utilisez des équipements de sécurité approuvés, tels que les masques antipoussières spécialement conçus pour filtrer les particules microscopiques.

1. LISEZ le manuel complet du propriétaire. APPRENEZ à utiliser l'outil pour les applications auxquelles il est destiné.

2. MISE À LA TERRE TOUS LES OUTILS. Si l'outil est fourni avec une fiche à 3 broches, il doit être branché sur une prise électrique à 3 contacts. La 3ème broche sert à mettre l'outil à la terre et à assurer une protection contre les chocs électriques accidentels. NE RETIREZ PAS la 3ème broche. Voir les instructions de mise à la terre aux pages 5 et 6.

3. ÉVITER UN ENVIRONNEMENT DE TRAVAIL DANGEREUX. N'UTILISEZ PAS d'outils électriques dans un environnement humide et ne les exposez pas à la pluie.

4. N'UTILISEZ PAS d'outils électriques en présence de liquides ou de gaz inflammables.

5. TOUJOURS garder la zone de travail propre, bien éclairée et organisée. NE TRAVAILLEZ PAS dans un environnement avec des surfaces de sol glissantes par des débris, de la graisse et de la cire.

6. GARDER LES VISITEURS ET LES ENFANTS LOIN. NE PERMETTEZ PAS que des personnes se trouvent dans la zone de travail immédiate, en particulier lorsque l'outil électrique est en marche.
7. NE FORCEZ PAS L'OUTIL pour effectuer une opération pour laquelle il n'a pas été conçu. Il fera un travail plus sûr et de meilleure qualité en effectuant uniquement des opérations pour lesquelles l'outil a été conçu.
8. PORTEZ LES VÊTEMENTS APPROPRIÉS. NE PORTEZ PAS de vêtements amples, de gants, de cravates ou de bijoux. Ces articles peuvent rester coincés dans la machine pendant les opérations et entraîner l'opérateur dans les pièces mobiles. L'utilisateur doit porter une housse de protection sur les cheveux, si ceux-ci sont longs, pour éviter tout contact avec les pièces en mouvement.
9. ENFANT DANS LA ZONE DE L'ATELIER en retirant les clés, en débranchant les outils des prises électriques et en utilisant des cadenas.
10. TOUJOURS DÉBRANCHER L'OUTIL DU RÉCEPTACLE ÉLECTRIQUE lors de réglages, de changements de pièces ou de travaux d'entretien.
11. GARDER LES GARDES DE PROTECTION EN PLACE ET EN ORDRE DE TRAVAIL.
12. ÉVITER LES DÉMARRAGES ACCIDENTELS. Assurez-vous que l'interrupteur d'alimentation est en position «OFF» avant de brancher le cordon d'alimentation à la prise de courant.
13. ENLEVER TOUS LES OUTILS D'ENTRETIEN de la zone immédiate avant d'allumer la machine.

14. UTILISER UNIQUEMENT RECOMMANDÉ ACCESSOIRES. Utilisation d'incorrect ou inapproprié accessoires pourraient causer des blessures graves à l'opérateur et causer des dommages à l'outil. En cas de doute, consultez le manuel d'instructions fourni avec cet accessoire.

15. NE JAMAIS LAISSER UN OUTIL DE RUNNING SANS SURVEILLANCE. Mettez l'interrupteur d'alimentation sur la position «OFF». NE laissez PAS l'outil tant qu'il n'est pas complètement arrêté.

16. NE TENEZ PAS SUR UN OUTIL. Des blessures graves pourraient survenir si l'outil bascule ou si vous touchez accidentellement l'outil.
17. NE RANGEZ PAS d'objets au-dessus ou à proximité de l'outil, où quelqu'un pourrait essayer de se tenir sur l'outil pour l'atteindre.
18. CONSERVEZ VOTRE BALANCE. NE VOUS ÉTENDEZ PAS SUR L'OUTIL. Porter des chaussures à semelles de caoutchouc résistantes à l'huile. Gardez le sol exempt de débris, de graisse et de cire.
19. MAINTENIR LES OUTILS AVEC SOIN. Toujours garder les outils propres et en bon état de fonctionnement. Gardez toutes les lames et les outils tranchants, habillez les meules et changez les autres accessoires abrasifs lorsqu'ils sont usés.
20. CHAQUE CHAQUE FOIS, VÉRIFIEZ LES PIÈCES ENDOMMAGÉES AVANT D'UTILISER L'OUTIL. Vérifiez soigneusement tous les protecteurs pour vous assurer qu'ils fonctionnent correctement, qu'ils ne sont pas endommagés et qu'ils remplissent les fonctions prévues. Vérifiez l'alignement, la liaison ou la rupture des pièces mobiles. Un protecteur ou une autre pièce endommagée doit être immédiatement réparée ou remplacée.
21. N'UTILISEZ PAS L'OUTIL PNEUMATIQUE OU INFLUENCÉ PAR DES DROGUES, DES MÉDICAMENTS OU DE L'ALCOOL.
22. SÉCURISER TOUT LE TRAVAIL. Utilisez des pinces ou des gabarits pour fixer la pièce à travailler. C'est plus sûr que d'essayer de tenir la pièce avec vos mains.
23. RESTEZ EN ALERTE, VEILLEZ À CE QUE VOUS FAITES ET UTILISEZ LE SENS COMMUN LORS DE L'UTILISATION D'UN OUTIL ÉLECTRIQUE. Un moment d'inattention lors de l'utilisation d'outils électriques peut entraîner des blessures graves.

25. TOUJOURS PORTER UN MASQUE ANTIPOUSSIÈRE POUR PRÉVENIR L'INHALATION DE POUSSIÈRE DANGEREUSE OU DE PARTICULES AÉRIENNES, y compris la

poussière de bois, la poussière de silice cristalline et la poussière d'amiante. Éloigner les particules du visage et du corps. Toujours utiliser l'outil dans un endroit bien ventilé et assurer un dépoussiérage adéquat.

Utilisez le système de dépoussiérage autant que possible. L'exposition à la poussière peut causer des lésions respiratoires graves et permanentes ou d'autres lésions, notamment une silicose (une maladie pulmonaire grave), un cancer et la mort. Évitez de respirer la poussière et évitez tout contact prolongé avec la poussière. Permettre à la poussière de pénétrer dans la bouche ou les yeux ou de se déposer sur la peau peut favoriser l'absorption de substances nocives.

Utilisez toujours une protection respiratoire approuvée par NIOSH / OSHA, bien ajustée et adaptée à l'exposition à la poussière, et lavez les zones exposées à l'eau et au savon.

26. UTILISEZ UN CORDON DE RALLONGE APPROPRIÉ EN BON ÉTAT. Lorsque vous

utilisez une rallonge, veillez à en utiliser une suffisamment lourde pour supporter le courant que votre produit consommera. Le tableau de la page 9 indique la taille appropriée à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utilisez la prochaine jauge plus lourde. Plus le numéro de calibre est petit, plus le diamètre de la rallonge est large. En cas de doute sur la taille appropriée d'une rallonge, utilisez une rallonge plus courte et plus épaisse. Un cordon de taille insuffisante entraînera une chute de tension entraînant une perte de puissance et une surchauffe.

UTILISEZ UNIQUEMENT UN CÂBLE EXTENSION À 3 FILS COMPORTANT UNE FICHE DE MISE À LA TERRE À 3 BROCHES ET UN RÉCIPIENT À 3 PÔLES QUI ACCEPTE LA FICHE DE L'OUTIL.

27. DES INFORMATIONS

SUPPLÉMENTAIRES concernant le

fonctionnement sûr et correct de ce produit sont disponibles auprès de:

• Power Tool Institute 1300 Summer Avenue Cleveland, OH 44115-2851 www.powertoolinstitute.org

- National Safety Council 1121 Spring Lake Drive Itasca, IL 60143-3201 www.nsc.org

Consultez-les fréquemment et utilisez-les pour instruire les autres.

SÉCURITÉ ÉLECTRIQUE

AVERTISSEMENT CET OUTIL DOIT ÊTRE MIS À LA TERRE LORSQU'IL EST UTILISÉ POUR PROTÉGER L'OPÉRATEUR CONTRE LES CHOCS ÉLECTRIQUES.

EN CAS DE DYSFONCTIONNEMENT OU DE PANNE, la mise à la terre fournit le chemin de moindre résistance pour le courant électrique et réduit le risque de choc électrique. Cet outil est équipé d'un cordon électrique qui a un conducteur de mise à la terre de l'équipement et une fiche de mise à la terre. La fiche doit être branchée dans un réceptacle électrique correspondant qui est correctement installé et mis à la terre conformément à tous les codes et ordonnances locaux.

NE PAS MODIFIER LA FICHE FOURNIE.

S'il ne s'adapte pas à la prise électrique, faire installer la prise électrique appropriée par un électricien qualifié.

UN CONNEXION ÉLECTRIQUE INCORRECTE

du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique. Le conducteur avec l'isolation verte (avec ou sans bandes jaunes) est le conducteur de terre de l'équipement. NE PAS brancher le conducteur de terre de l'équipement à une borne sous tension si

SUITE À LA PAGE 6

une réparation ou un remplacement du cordon électrique ou de la fiche est nécessaire.

VÉRIFIEZ avec un électricien qualifié ou le personnel de service si vous ne comprenez pas complètement les instructions de mise à la terre ou si vous n'êtes pas sûr que l'outil soit correctement mis à la terre.

UTILISEZ UNIQUEMENT UN CÂBLE EXTENSION À 3 FILS COMPORTANT UNE FICHE DE MISE À LA TERRE À 3 BROCHES ET UN RÉCIPIENT À 3 PÔLES QUI ACCEPTE LA FICHE DE L'OUTIL. REMPLACER IMMÉDIATEMENT UN CORDON ENDOMMAGÉ OU USÉ.

Cet outil est destiné à être utilisé sur un circuit comportant une prise de courant, comme illustré à la FIGURE A. La FIGURE A illustre une fiche électrique à 3 fils et une prise de courant comportant un conducteur de terre.

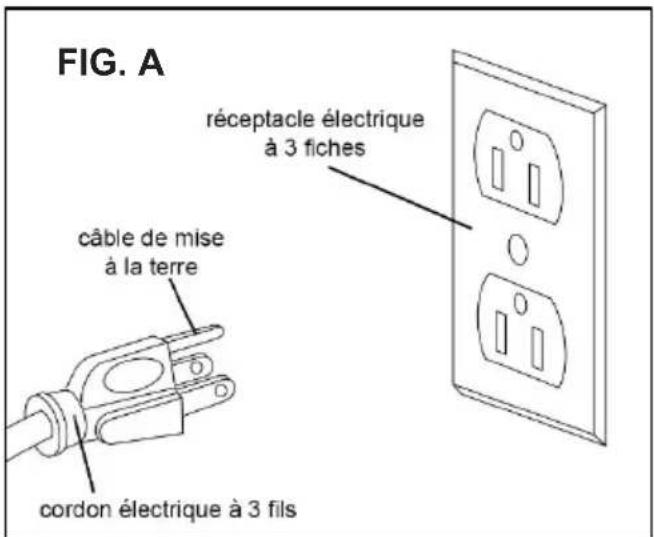

FIG. A réceptacle électrique à 3 fiches câble de mise à la terre cordon électrique à 3 fils

Si une prise électrique correctement mise à la terre n'est pas disponible, un adaptateur tel que montré à la FIGURE B peut être utilisé pour connecter temporairement cette fiche à une prise à 2 contacts non mise à la terre. L'adaptateur est doté d'une cosse rigide qui DOIT être connectée à une terre permanente, telle qu'un boîtier de prise de courant correctement mis à la terre.

CET ADAPTATEUR EST INTERDIT AU CANADA.

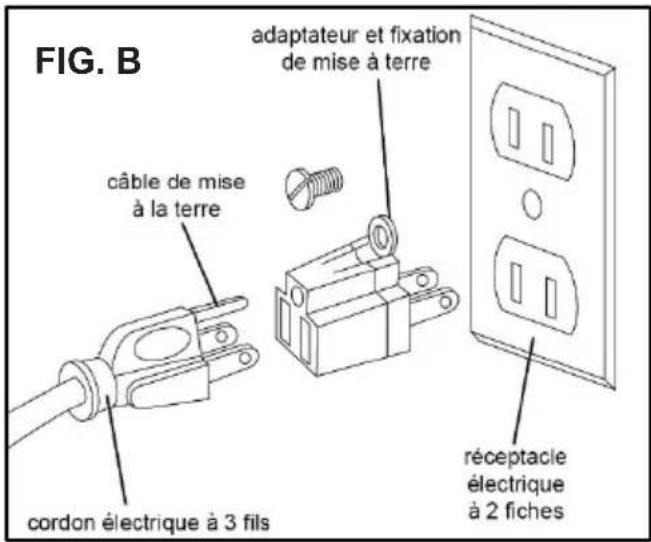

FIG. B adaptateur et fixation de mise à terre câble de mise à la terre cordon électrique à 3 fils réceptacle électrique à 2 fiches

CORDONS D'EXTENSION

AVERTISSEMENT Gardez le cordon de rallonge hors de la zone de travail. Positionnez le cordon de façon qu'il ne se coince pas sur du bois, des outils ou d'autres obstructions pendant que vous travaillez avec un outil électrique.

AVERTISSEMENT Vérifier les rallonges avant chaque utilisation. Si endommagé remplacer immédiatement. N'utilisez jamais un outil avec un cordon endommagé, car toucher la zone endommagée pourrait provoquer des chocs électriques, entraînant des blessures graves.

Utilisez une rallonge appropriée. Utilisez uniquement les cordons répertoriés par Underwriters Laboratories (UL). D'autres rallonges peuvent provoquer une chute de tension, ce qui entraînerait une perte de puissance et une surchauffe de l'outil. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez une rallonge extérieure marquée «W-A» ou «W». Ces cordons sont conçus pour une utilisation en extérieur et réduisent le risque de choc électrique.

JAUGE MINIMALE DE CORDON DVE RALLONGE(Système AWG)
FONCTIONNEMENT SUR 120 V SEULEMENT
	7,6 m (25 pi.)	15,2 m (50 pi.)	30,5 m (100 pi.)	30,5 m (100 pi.)
0 à 6 Amps	18 AWG	16 AWG	16 AWG	14 AWG
6 à 10 Amps	18 AWG	16 AWG	14 AWG	12 AWG
10 à 12 Amps	16 AWG	16 AWG	14 AWG	12 AWG

CONSIGNES DE SECURITE SPECIFIQUES POUR LES PONCEUSES

Cette machine est conçue pour le surfaçage de bois naturels et massifs et de matériaux composites. Toute autre utilisation non spécifiée, y compris la modification de la machine ou l'utilisation de pièces non testées et approuvées par le fabricant de l'équipement, peut causer des dommages imprévus et invalider la garantie.

ATTENTION: l'utilisation de cette ponceuse présente encore des risques qui ne peuvent pas être éliminés par le fabricant. Par conséquent, l'utilisateur doit être conscient que les machines de travail du bois sont dangereuses si elles ne sont pas utilisées avec précaution et que toutes les précautions de sécurité sont respectées.

1. N 'utilisez pas cette machine avant d'avoir lu toutes les instructions suivantes.
2. N'essayez pas d'utiliser cette machine avant qu'elle ne soit complètement assemblée.
3. Ne mettez pas cette machine sous tension si des pièces sont endommagées ou manquantes.
4. Cette machine doit être correctement mise à la terre.
5. Si vous n'êtes pas familiarisé avec le fonctionnement de la machine, demandez l'aide d'une personne qualifiée.
6. Il est vivement recommandé de monter cette machine fermement sur une surface de travail ou un support stable et sécurisé.
7. Portez toujours des lunettes de protection avant d'utiliser cette machine.
8. Portez toujours un masque anti-poussière et utilisez un système de récupération de la poussière et une ventilation adéquate. L'utilisation de ponceuses peut produire des particules nocives lors du ponçage de certains types de bois.
9. Ne portez pas de vêtements amples ni de bijoux lorsque vous utilisez cette machine. Gardez les cheveux longs attachés.
10. Assurez-vous toujours que l'interrupteur d'alimentation est en position OFF avant de brancher la machine.
11. Assurez-vous toujours que l'interrupteur d'alimentation est en position OFF lorsque vous effectuez une opération d'assemblage ou de configuration.
12. Assurez-vous que tous les dispositifs de protection et le matériel sont bien serrés avant d'utiliser la machine.
13. L'utilisation d'accessoires ou d'accessoires non recommandés peut vous blesser et endommager votre machine.
14. Les disques et courroies abrasives doivent avoir la largeur et la longueur recommandées par le fabricant.
15. Remplacez les abrasifs usés, effilochés ou déchirés, au risque de causer des blessures à l'utilisateur ou à la machine.
16. Gardez toujours votre visage et vos mains à l'écart des pièces mobiles telles que les courroies, les disques et les poulies.
17. Gardez les cordons d'alimentation exempts de pièces mobiles de la ponceuse. Des cordons endommagés peuvent provoquer un choc électrique.
18. Conservez un espace minimal (1/16 po ou moins) entre le disque de ponçage ou l'a bande de ponçage et leurs tables. Voir les instructions de «Montage du disque» à la page 11.
19. Toujours maintenir la pièce à travailler avec la table ou le dosseret pendant le ponçage.
20. Introduisez avec précaution le travail dans la bande ou le disque de ponçage en rotation, de manière que l'action abrasive pousse le travail sur les tables où il peut être contrôlé.
21. Ne forcez pas le travail dans les abrasifs car vous risqueriez de brûler du bois ou de caler la machine.
22. Enlevez le matériau ou les débris de la zone de travail. Gardez la zone de travail propre et ordonnée.

SPÉCIFICATIONS

SPÉCIFICATIONS POUR PONCEUSE À COURROIE/DISQUE #50-114

Moteur 3/4HP, 120V,5a,60Hz
Vitesse moteur 3,450 RPM
Taille de ceinture 4"x36"
Vitesse de la courroie 2,165 SFPM
Taille de la table de ceinture (L x W)....7-1/2" X 6-1/4"
Ceinture de table Tilt 0-45°
Taille du disque 8 " PSA
Vitesse du disque ....3,450 RPM
Table de disque (L x W) 10-3/8" x 5-7/8"
Table de disque Tilt.... 0-45°
Jauge d'onglet .... Inclus
Fente de jauge de mitre....16mm x 6.5 mm
Hauteur de la machine.... 20"
Largeur de la machine....25-1/4"
Profondeur de la machine....14"
Taille de base....10-7/8" x 8-5/8"
Orifices de poussière (2).... 1-1/2" OD / 1-1/4" ID
Poids net....32.4 lbs.

REMARQUES

Utilisez cette section pour enregistrer la maintenance, le service après-vente et tous les appels au support technique:

CONTENU DU CARTON

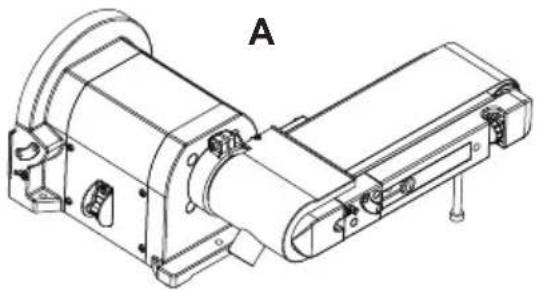

DÉBALLAGE ET VÉRIFICATION DU CONTENU

1. Retirez soigneusement tout le contenu du carton d'expédition. Comparez le contenu à la liste des contenus pour vous assurer que tous les articles sont comptabilisés avant de jeter tout matériau d'emballage. Placez les pièces sur une surface protégée pour une identification et un assemblage facile.
   Si des pièces manquent ou sont cassées, veuillez appeler le service clientèle de RIKON au [phone] dès que possible pour obtenir un remplacement. N'allumez PAS votre machine si l'un de ces éléments est manquant. Vous pourriez vous blesser ou endommager la machine.
2. Signalez tout dommage lier à l'expédition à votre distributeur local. Prenez des photos pour toutes les réclamations d'assurance possibles.
3. Nettoyez toutes les surfaces protégées contre la rouille avec une graisse ordinaire ou un détachant domestique. Ne pas utiliser; essence, diluant à peinture, essence minérale, etc. Ces produits peuvent endommager les surfaces peintes. Essuyez soigneusement toutes les pièces avec un chiffon propre et sec.
4. Met tre le matériel d'emballage et le carton d'expédition de côté. Ne jetez pas jusqu'à ce que la machine ait été mise en place et fonctionne correctement.

Les articles suivants sont fournis dans la boîte d'expédition:

A. Ponceuse à courroie / disque
B. Mitre Gauge
C. Table de ponçage à disque
D. Table de ponçage
E. Couvercle de disque de ponçage et 2 vis
F. Poignées à levier de verrouillage de table (3)

G. Rondelles (3)

H. Clé hexagonale - 5mm

I. Clés de montage - 10mm
J. Adaptateurs de raccord de poussière (2) Large extrémité 38mm ID, Petite extrémité 34mm OD

AVERTISSEMENT LA ponceuse ne doit pas être branchée et l'interrupteur d'alimentation doit être en position OFF jusqu'à ce que l'assemblage soit terminé.

Remarque: le diagramme complet des pièces et la liste des pièces sont répertoriés aux pages 23 à 25.

FAITES CONNAISSANCE AVEC VOTRE MACHINE

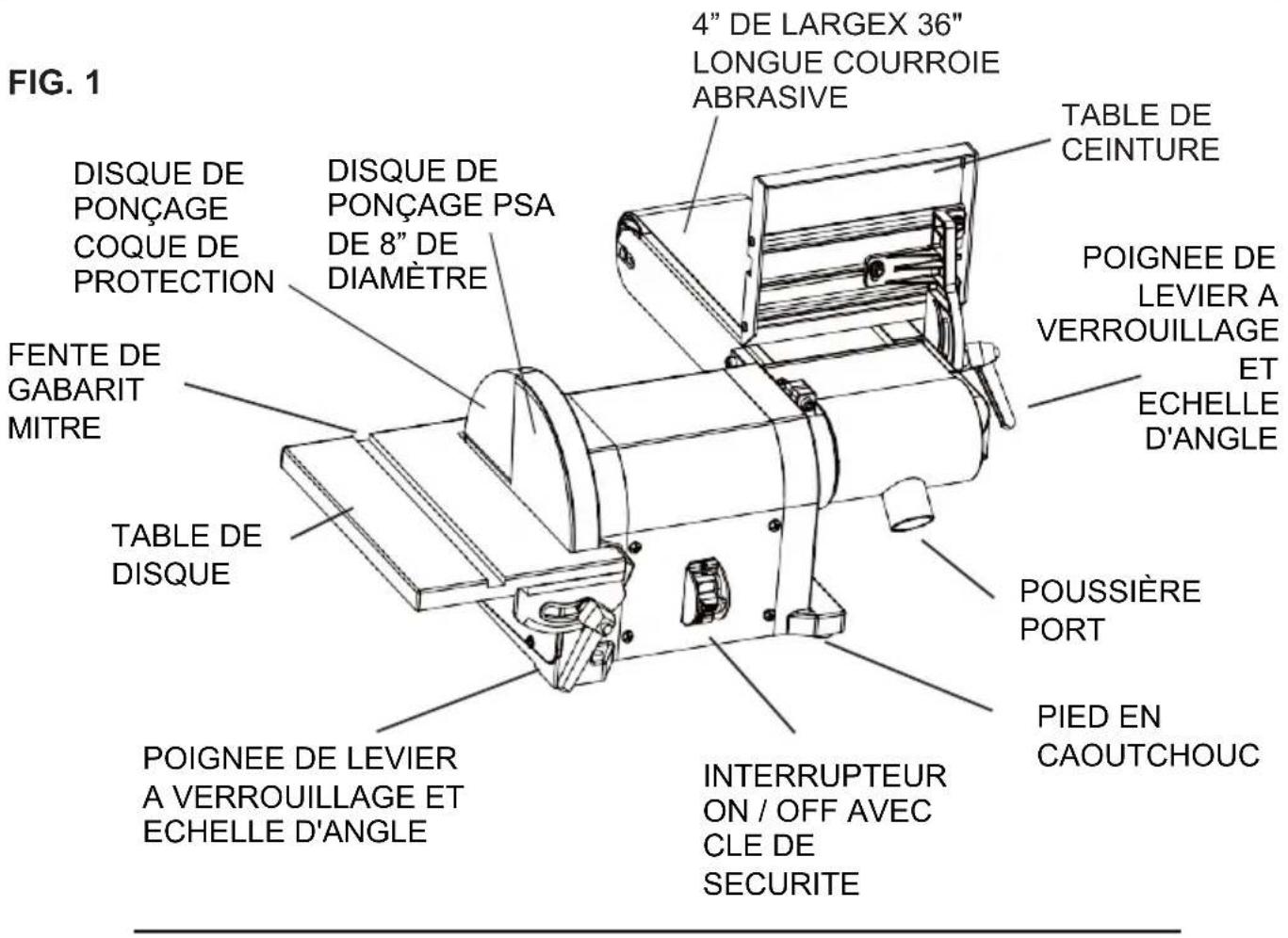

FIG. 1 4" DE LARGEX 36" LONGUE COURROIE ABRASIVE TABLE DE CEINTURE POIGNEE DE LEVIER A VERROUILLAGE ET ECHELLE D'ANGLE POUSSIÈRE PORT PIED EN CAOUTCHOUC 4" DE LARGEX 36" LONGUE COURROIE ABRASIVE DISQUE DE PONÇAGE COQUE DE PROTECTION DISQUE DE PONÇAGE PSA DE 8" DE DIAMÈTRE FENTE DE GABARIT MITRE TABLE DE DISQUE POIGNEE DE LEVIER A VERROUILLAGE ET ECHELLE D'ANGLE INTERRUPTEUR ON / OFF AVEC CLE DE SECURITE

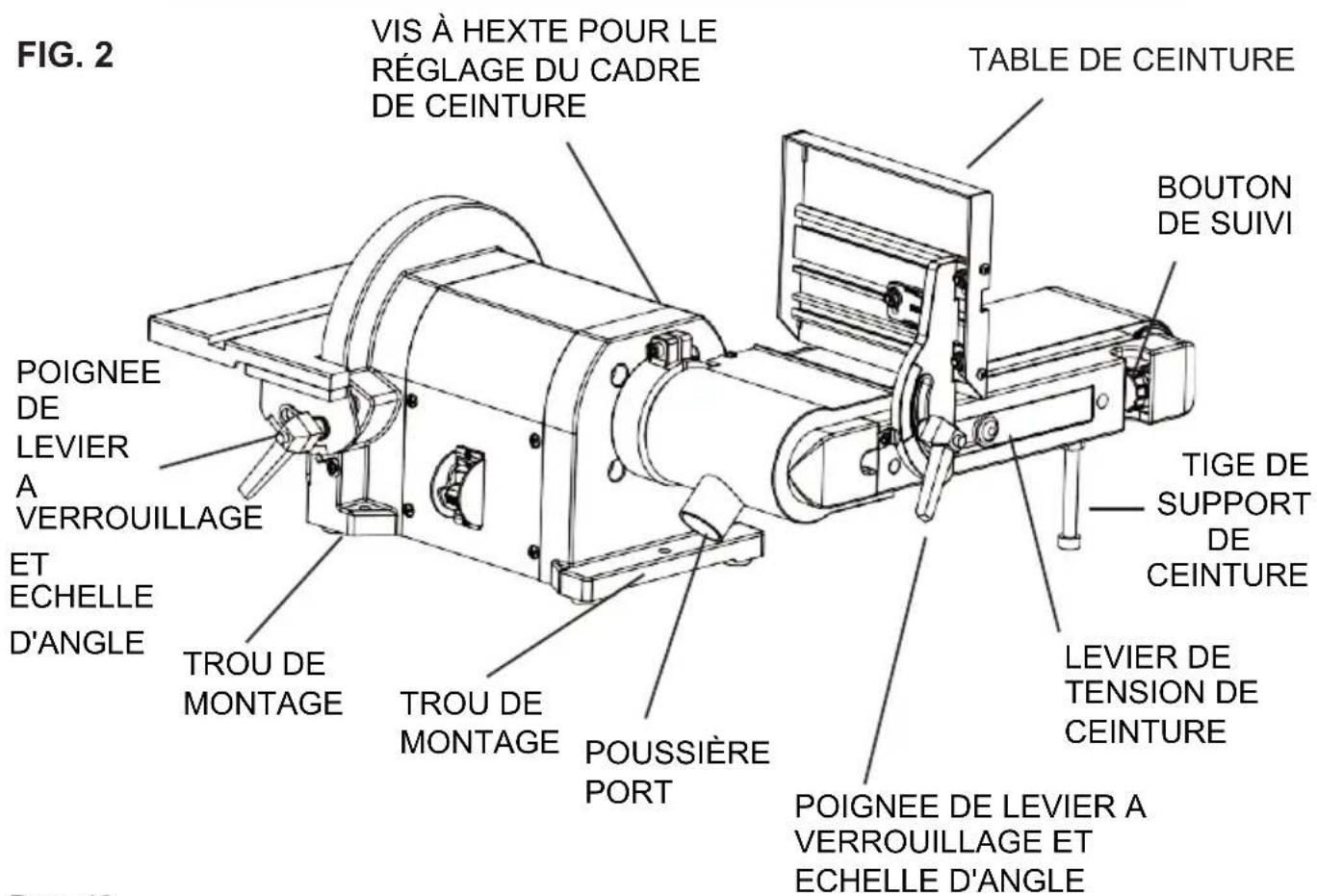

FIG. 2 VIS À HEXTE POUR LE RÉGLAGE DU CADRE DE CEINTURE TABLE DE CEINTURE POIGNEE DE LEVIER A VERROUILLAGE ET ECHELLE D'ANGLE TROU DE MONTAGE TROU DE MONTAGE POUSSIÈRE PORT POIGNEE DE LEVIER A VERROUILLAGE ET ECHELLE D'ANGLE BOUTON DE SUIVI TIGE DE SUPPORT DE CEINTURE LEVIER DE TENSION DE CEINTURE

ASSEMBLÉ

AVERTISSEMENT LA MACHINE NE DOIT PAS ÊTRE BRANCHÉE ET L'INTERRUPTEUR D'ALIMENTATION DOIT ÊTRE EN POSITION L'ASSEMBLAGE DES PIÈCES ET TOUS LES AJUSTEMENTS SONT COMPLETS.

MONTAGE DE LA TABLE DE DISQUE

La plus grande table de travail est utilisée avec le disque abrasif. Il doit être utilisé pour soutenir les pièces de travail dans toutes les opérations de ponçage, sauf dans les applications de ponçage de courbes.

1. Localisez les deux poignées de levier de verrouillage de la table de travail (A) et les rondelles (B) dans les pièces Bag.
2. Placez la table de travail (C) sur le cadre de la ponceuse, en alignant les fentes du demi-cercle (D) avec les trous filetés (E).

3. Placez une rondelle (B) sur les arbres filetés de chaque poignée de table de travail (a), Insérez les arbres de la poignée dans les fentes semi-cirque- LAR (D) et serrez-les dans les trous filetés (E) des deux côtés de la table.

4. Réglez la table de travail sur le niveau ou n'importe quel angle entre 0° et 45° pour le ponçage.

5. Verrouiller la table en place avec les poignées.

6. Montez le couvercle de sécurité du disque de ponçage (F) sur le cadre métallique entourant le disque de ponçage à l'aide des deux vis cruciformes (G) fournies dans le sac de pièces.

7. Le capot garde le côté gauche du disque de ponçage en rotation vers le haut pour éviter tout accident. Poncez toujours du côté droit vers le bas du disque en rotation.

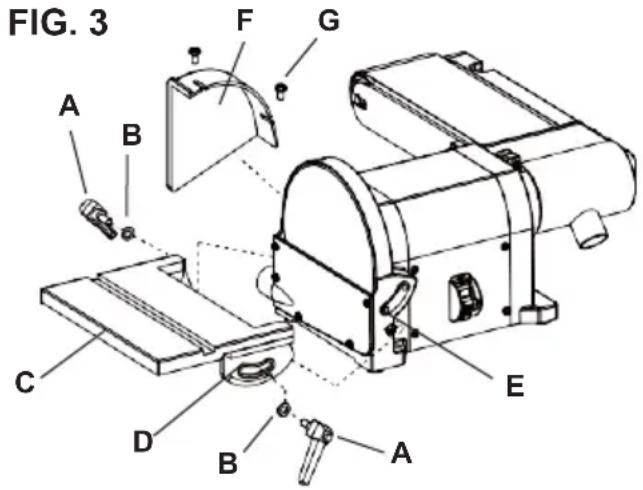

FIG. 3 A B C D E F G B A

AVERTISSEMENT

Pour éviter de

coincer la pièce ou les doigts entre la table et la surface de ponçage, le bord de la table doit être à 1/16 po de la surface de ponçage. La distance entre la table et le disque ou la courroie peut être ajustée en desserrant les boulons qui fixent le ou les supports de la table à la table. Desserrez les boulons, ajustez l'emplacement de la table, puis serrez-les pour maintenir la table en place.

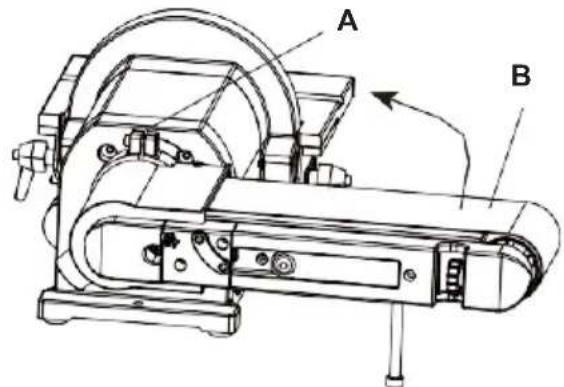

MONTAGE DE LA TABLE DE CEINTURE

Le montage de la plus petite table de travail pour une utilisation avec la courroie de ponçage suit les mêmes instructions que ci-dessus, mais un seul support de table est utilisé sur cette table. Voir les figures 4 et 5 à la page 12

1. Desserrez la vis hexagonale intérieure (A) à l'aide de la clé hexagonale diriger d 5 mm et soulevez le lit de la courroie (B) en position verticale. Serrer la vis hexagonale intérieure (A).
2. Placez la petite table de travail (C) sur le cadre de la ponceuse à courroie, en alignant la fente semi-circulaire (D) avec le trou fileté (E) dans le cadre de la ponceuse.
3. Placez la rondelle (F) sur l'arbre du levier de verrouillage (G) de la table de travail, Insérez fente semi-circulaire (D) et serrer le levier dans le trou fileté (E).
4. Ajustez la table de travail au niveau ou à n'importe quel angle entre 0° et 45° pour le ponçage.

FIG. 4

A B

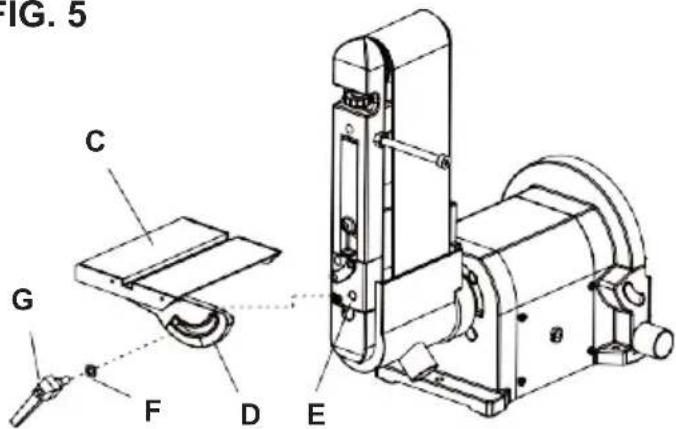

FIG. 5

1. Placez la ponceuse sur une surface plane mais offrant suffisamment de place sur tous les côtés pour la pièce à usiner et pour l'opérateur. Laissez de la place pour que la ceinture soit positionnée horizontalement ou verticalement. REMARQUE: Les utilisateurs, ou les passants, ne doivent jamais être alignés avec le bois lors du ponçage en cas de rebond.
2. Mar quez l'établi ou tenez-vous à travers les 3 trous de montage de la base de la ponceuse.
3. P ercez des trous dans l'établi ou sur un support pour monter la ponceuse à l'aide de vis ou de boulons.
4. Le m atériel pour monter cette ponceuse n'est pas fourni avec la ponceuse.

JAUGE DE MITRE

La jauge d'onglet (A) fournie peut être utilisée avec les tables de ponçage. Le corps de jauge d'onglet peut être ajusté de 0° à 60° à droite ou à gauche pour le ponçage d'angle ou d'onglet.

1. Installez la barre de jauge à onglets (B) dans la fente de la table (C) comme indiqué.
2. Desserrer le bouton de verrouillage (D), puis faire pivoter le corps de la jauge à onglets à l'angle désiré.
3. Serrez le bouton de verrouillage (D) pour maintenir l'angle en place pour le ponçage.

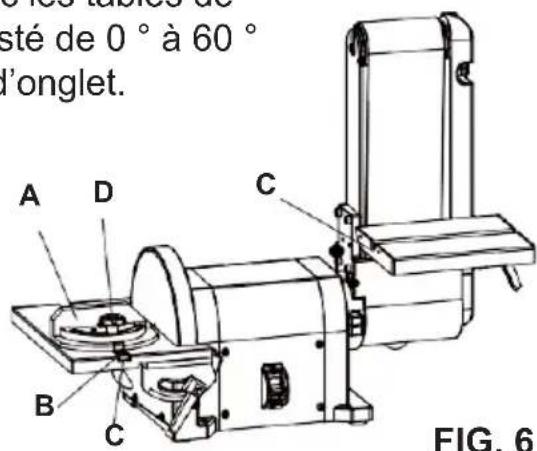

sté de 0° à 60° l'onglet. A D C B C FIG. 6

INSTALLATION DE LA COLLECTION DE POUSSIÈRES

L'utilisation d'un système de dépoussiérage avec la ponceuse est fortement recommandée. Il maintiendra la propreté de l'atelier et aidera à prévenir les risques pour la santé causés par la poussière de bois.

La ponceuse a deux orifices à poussière - un pour le disque et un pour la courroie - 1-1 / 2" / 1-1 / 4" I.D., et comprend également deux adaptateurs pour une utilisation avec d'autres tailles de tuyaux. Faites glisser les tuyaux de votre collecteur de poussière sur les sorties et fixez-les avec des colliers de serrage (non fournis).

REMARQUE: Des raccords antipoussière, des tuyaux et des colliers de serrage de taille appropriée sont disponibles chez les marchands de produits en bois. Consultez également la page 21 pour connaître le jeu d'adaptateurs pour poussières 4" # 52-114 qui connecte les deux ports ensemble.

AJUSTEMENTS

RÉGLAGE de la TABLE de disque carrée avec disque abrasif

1. À l'aide d'un carré combiné (a), Placez un côté du carré sur la table de disque (B) avec l'autre côté contre le disque de ponçage (C), et vérifiez si la table de disque est 90° sur le disque.
2. Si la surface de la table de disque n'est pas 90° sur le disque, desserrez le bouton de verrouillage de la table (D), ajustez le carré de la table avec le disque, puis serrez le bouton de verrouillage de la table pour fixer la table en place.
3. Si nécessaire, réglez le pointeur de l'échelle d'angle avec un #2 tournevis cruciforme. Desserrer la vis (E) et fixer le pointeur d'échelle (F) à 0°.

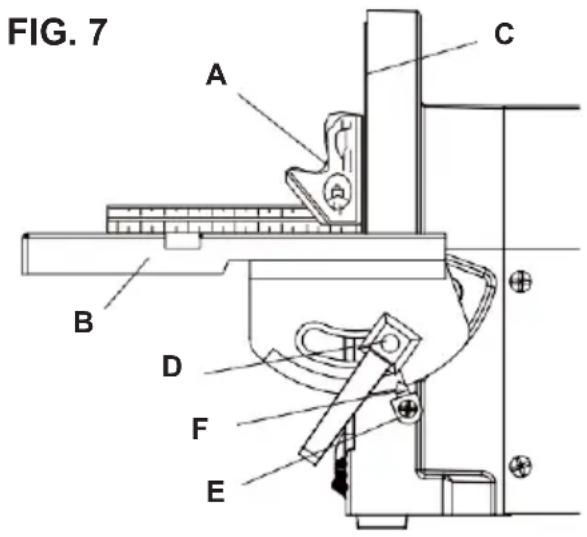

FIG. 7 A B C D F E

Remarque: la table de disque (B) peut être inclinée de 0° à 45° en desserrant le bouton de verrouillage de la table (D). Inclinez la table de disque à l'angle désiré, puis serrez le bouton de verrouillage de la table.

RÉGLAGE DE LA TABLE DE CEINTURE CARRÉE AVEC COURROIE ABRASIVE

1. À l'aide d'un carré combiné (a), Placez un côté du carré sur la table de ceinture (B) avec l'autre côté contre la courroie abrasive (C), et vérifier si la table de ceinture est 90° à la courroie.
2. Si la surface de la table de ceinture n'est pas 90° à la courroie, desserrez le bouton de verrouillage de la table (D), ajustez le carré de la table avec la courroie et serrez le bouton de verrouillage de la table pour fixer la table en place.
3. Desserrer la vis (E) et fixer le pointeur d'échelle (F) à 0°.

Remarque: la table de ceinture (B) peut être inclinée de 0° à 45° en desserrant le bouton de verrouillage de la table (D). Inclinez la table de ceinture à l'angle désiré, puis serrez le bouton de verrouillage de la table. Voir page 15.

A B C D E F

AVERTISSEMENT LA MACHINE ne doit pas être branchée et l'interrupteur d'alimentation doit être en position arrêt jusqu'à ce que l'assemblage des pièces et tous les réglages soient complets.

OPÉRATION

INTERRUPTEUR MARCHE/ARRÊT

L'interrupteur d'alimentation ON / OFF comprend une clé de sécurité amovible. Dans les cas où la ponceuse peut être laissée sans surveillance, l'opérateur a la possibilité de retirer la clé de sécurité «noire» de l'interrupteur ON / OFF pour rendre la ponceuse inutilisable. Lorsque l'opérateur est prêt à utiliser à nouveau la machine, il suffit d'insérer la clé de sécurité «noire» dans la fente de l'interrupteur et de l'enfoncer jusqu'à ce qu'elle se «place».

RÉGLAGE du cadre de courroie pour le ponçage vertical ou horizontal

Votre station de ponceuse à courroie/disque peut poncer verticalement et

SUITE À LA PAGE 15

horizontalement. Selon les besoins de l'opérateur et la pièce à usiner, la table de travail peut être utilisée avec la position horizontale ou verticale. Pour passer d'une position à l'autre:

1. Desserrer la vis hexagonale intérieure (A) en la tournant dans le sens antihoraire avec la clé hexagonale de 5mm.
2. Déplacez manuellement la station de support de travail dans la position verticale ou horizontale, selon les besoins.
3. Resserrez la vis hexagonale intérieure en la tournant dans le sens des aiguilles d'une montre.

Reportez-vous à la page 14 pour savoir comment supporter et mettre à niveau la ceinture en position de travail horizontale.

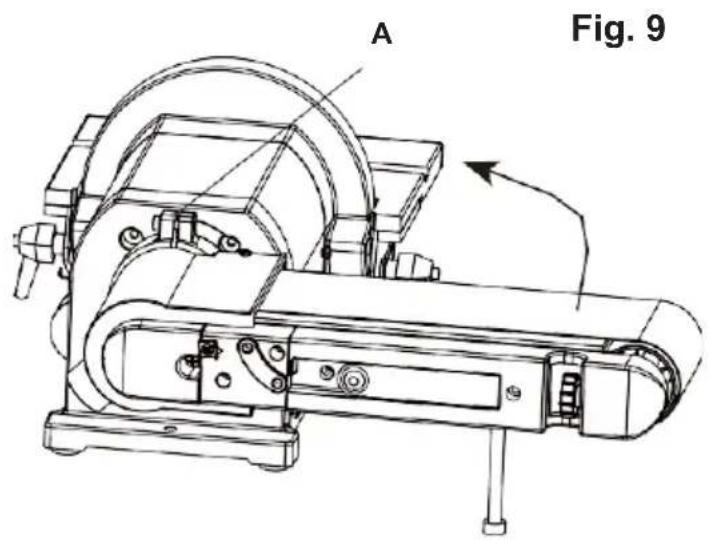

Fig. 9 A

SUIVI DE LA COURROIE ABRASIVE

1. Branchez la ponceuse.
2. Mett ez l'interrupteur d'alimentation sur ON, puis immédiatement sur OFF, en notant si la courroie (A) a tendance à glisser de son chemin et vers quel côté (avant ou arrière) de la ponceuse.
3. Si la bande de ponçage ne glisse pas d'un côté ou de l'autre, elle suit correctement. Si ce n'est pas le cas, le suivi de la bande doit être ajusté.
4. Vu du côté du commutateur, si la bande abrasive se trouve du côté du disque, tournez légèrement le bouton de suivi de piste (B) dans le sens des aiguilles d'une montre (vers le bas) d'un quart de tour.
5. Si la bande abrasive s'éloigne du côté du disque, tournez légèrement le bouton de suivi de piste (B) dans le sens contraire des aiguilles d'une montre (vers le haut) d'un quart de tour.
6. Une fois l'appareil sous tension, notez le mouvement de la courroie et réglez lentement le bouton de suivi de piste, si nécessaire, jusqu'à ce que la courroie se trouve bien au centre de la batterie.

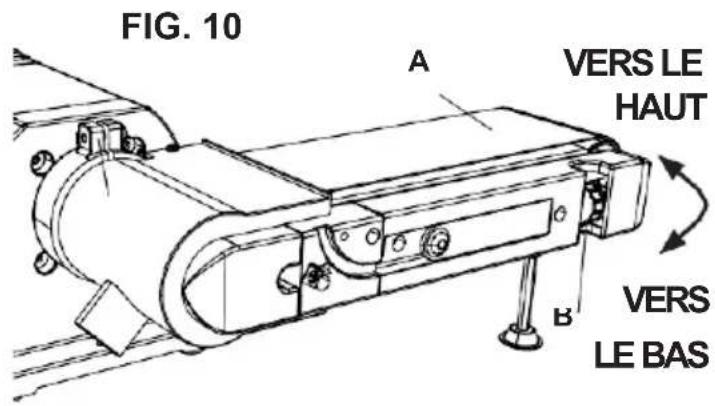

FIG. 10 A VERS LE HAUT B VERS LE BAS

NIVELLEMENT DE LA COURROIE ABRASIVE

La tige de support est conçue pour ajuster le niveau de la courroie de ponçage à l'établi, et pour donner le soutien nécessaire à le cadre de la courroie pendant le ponçage en position de travail horizontale. Voir page 14 pour plus d'informations sur le réglage du cadre de courroie.

Pour ajuster, procédez comme suit:

1. D esserrez l'écrou de blocage (A) sur l'extrémité supérieure de la tige de support (B) à l'aide de la clé à molette.
   2 Ajustez la tige de support vers le haut ou vers le bas pour niveler la courroie de sable (C).
2. Lor sque le niveau de la courroie abrasive est atteint, serrez l'écrou de blocage pour fixer le cadre de courroie en position.

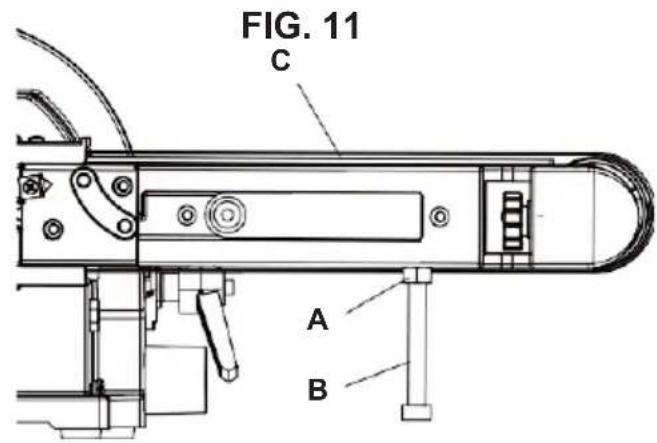

FIG. 11 C A B

FONCTIONNEMENT DE LA POUSSIÈRE D'ÉCHAPPEMENT

Les opérations de ponçage sont intrinsèquement poussiéreuses. Il est fortement recommandé que l'utilisation de RS attacher un collecteur de poussière lors de l'utilisation de cette courroie/ponceuse à disque. L'utilisation d'un masque ou d'un respirateur est toujours recommandé même lorsqu'un système de collecte de poussières est utilisé. Remarque: ne pas utiliser la ponceuse sans allumer d'abord le collecteur de poussières.

PONÇAGE HORIZONTAL DE LA COURROIE

Lors de l'utilisation de la bande abrasive en position horizontale pour effectuer un ponçage de surface ou de bord, la table de travail de la bande (A) doit toujours être utilisée.

• Maintenez la pièce (B) fermement en gardant les doigts éloignés de la courroie abrasive (C).
• Gardez toujours l'extrémité de la pièce à usiner contre la table de travail de la courroie et déplacez l'ouvrage uniformément sur la courroie abrasive.

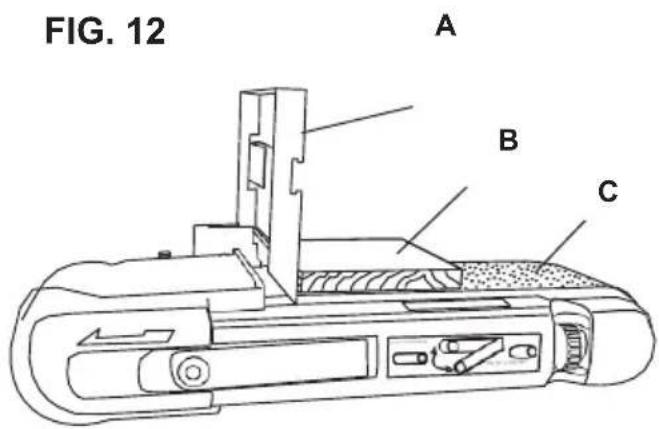

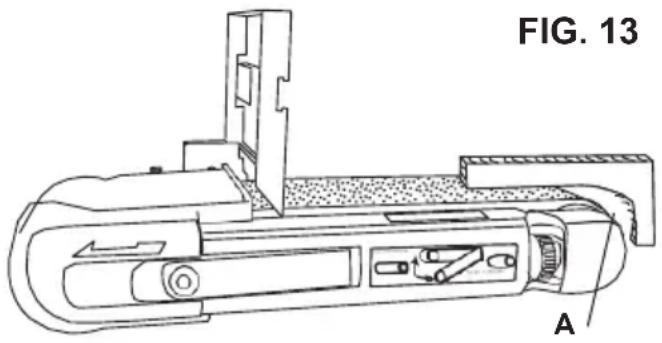

FIG. 12 A B C

SUITE À LA PAGE 17

• N'appliquez que suffisamment de pression pour permettre à la courroie abrasive de retirer le matériau.
• Soyez particulièrement prudent lorsque vous poncez des morceaux très minces.

AVERTISSEMENT

Pour éviter les blessures dues aux glissades, aux coincements ou aux projections de pièces, gardez les doigts à au moins 25,4 mm (1 po) du disque de ponçage ou de la courroie pour éviter les accidents. Les tables doivent être placées à 1/16 po du disque ou de la surface de ponçage de la courroie.

PONÇAGE DES COURBES INTÉRIEURES

Avec soin, un ponçage à main levée des courbes intérieures peut être effectué sur le tambour libre (A).

AVERTISSEMENT

Ne poncez jamais les extrémités d'une pièce sur le tambour de renvoi, car cela pourrait faire voler la pièce et causer des blessures. Utilisez les tables de travail de la courroie ou du disque à cet effet.

Le ponçage à main levée des courbes extérieures doit être fait sur le disque de ponçage ou les courroies à l'aide des tables pour le support de la pièce. La courroie est mieux utilisée à cette fin lorsqu'elle est en position verticale.

ENTRETIEN

AVERTISSEMENT

Pour votre sécurité, mettez l'interrupteur sur OFF et débranchez le cordon d'alimentation de la prise de courant avant de procéder aux réglages ou à l'entretien de votre ponceuse. Pour éviter tout risque d'électrocution ou d'incendie, toutes les réparations des composants électriques doivent être effectuées par un technicien de maintenance qualifié. Avant chaque utilisation, vérifiez les pièces endommagées, manquantes ou usées; vérifiez l'alignement des pièces mobiles, les fixations, un montage incorrect ou toute autre condition pouvant affecter le fonctionnement. Si l'une de ces conditions existait, n'utilisez pas la ponceuse avant d'avoir été réparée correctement ou d'avoir remplacé des pièces.

REPLACEMENT DU DISQUE DE PONÇAGE

Utilisez uniquement des disques de ponçage avec un adhésif sensible à la pression (PSA) de 8 po (150 mm) de diamètre. Une fois que le couvercle de sécurité du disque est retiré, vous pouvez retirer le disque de papier sablé avec la table installée

ou avec le couvercle de la table et du disque pour permettre un meilleur accès au disque de ponçage, si nécessaire. Voir page 11 pour les instructions du tableau.

Pour remplacer le disque de ponçage par la table toujours en place:

1. Retirez le couvercle du disque de sécurité de la machine.
2. Retirez le disque abrasif usagé de la plaque du disque de ponçage métallique. Un couteau à mastic peut aider dans ce processus.
3. Nettoyez la plaque du disque de tout résidu. Essences minérales avec ramollir l'adhésif PSA pour son élimination. Faites tourner le disque à la main pour accéder à toute la surface du disque.
4. Décollez le support en plastique du nouveau disque de ponçage et appuyez délicatement sur le disque pour le positionner autour de la plaque de ponçage. Assurez-vous que le disque est centré sur la plaque.
5. Réinstallez le cache du disque de sécurité sur la machine.

Pour remplacer le disque de ponçage si la table et le couvercle du disqu e doivent être retirés:

1. Retirez la table de travail du disque, puis retirez le couvercle du disque (A) en retirant les quatre vis le maintenant en place (B). Voir page 11 pour les instructions du tableau.
2. Retirez le disque de ponçage existant et nettoyez tout résidu laissé sur la plaque de disque en métal (C). Voir page 18 pour les instructions sur cette étape.
3. Décollez le support en plastique d u nouveau disque de ponçage PSA et appuyez soigneusement le disque fermement en position autour de la plaque de ponçage en métal. Assurez-vous que le disque est centré sur la plaque.
4. Réinstallez le couvercle du disque, serrez les quatre vis et replacez la tabl e de ponçage et le couvercle du disque de sécurité sur la machine.

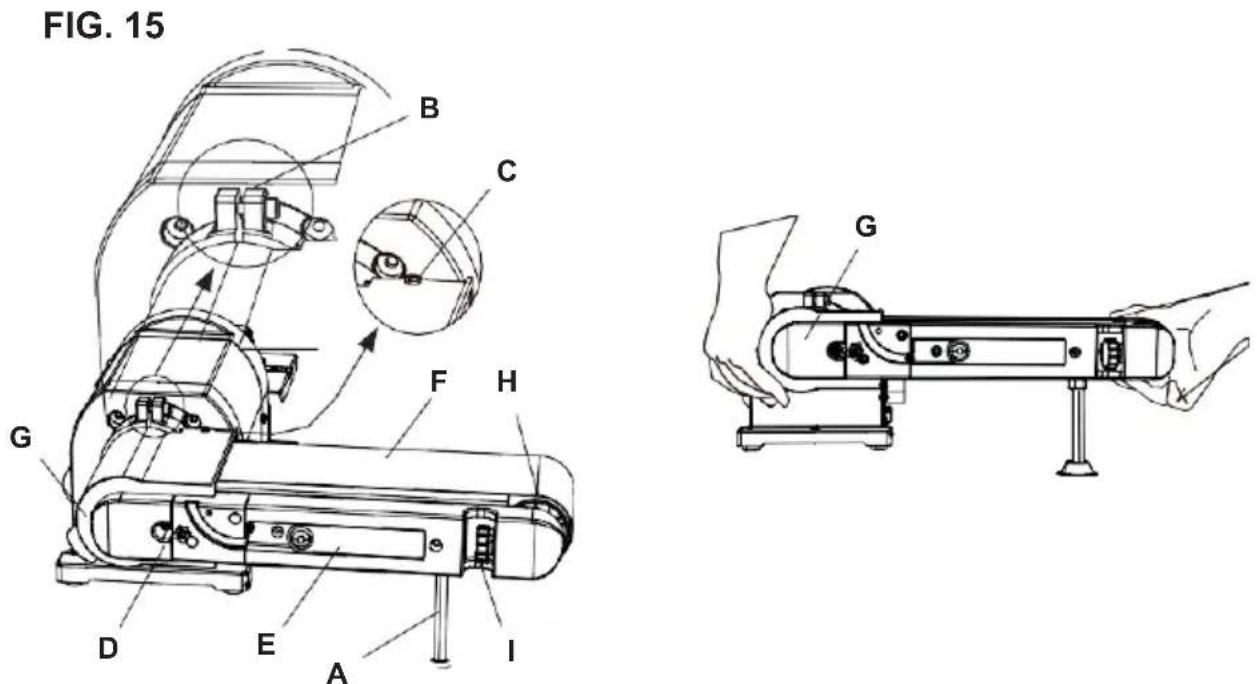

FIG. 14 C B A

REPLACEMENT DE LA COURROIE ABRASIVE

1. Enlevez la table de travail de la courroie. Voir page 11 et 12 pour référence.
2. Retirez la tige de support de la ponceuse à courroie (A). Voir page 16 pour référence.
3. Positionnez le cadre de support de travail de la courroie horizontalement comme illustré. Desserrez la vis hexagonale intérieure (B) à l'aide de la clé hexagonale de 5mm fournie, en la tournant dans le sens antihoraire. Ne retirez pas la vis.
4. R etirez les deux vis (C, D) à l'aide d'un tournevis cruciforme et tirez le levier de tension (E) pour relâcher la tension de la bande abrasive (F). Retirez le couvercle d'échappement de la courroie (G).
5. Retirez la bande abrasive des deux tambours de ponçage (H).
6. Placez la nouvelle bande de ponçage sur les tambours de ponçage. Assurez-vous que la flèche située à l'intérieur de la ceinture est dans la bonne direction.
7. Remettez le capot d'échappement de la courroie (G) en place sur la machine.

1. Remplacez et serrez les deux vis (C, D) et poussez le levier de tension (E) pour appliquer la tension sur la courroie.
2. Remettez la tige de support de la ponceuse à courroie (A) à nouveau sur la machine.
3. Poussez la courroie à la main et vérifiez si la courroie de ponçage a tendance à se déplacer d'un côté ou de l'autre des deux tambours. Si la courroie ne passe pas correctement au centre de la batterie, vous devrez la régler pour le faire. Voir page 15 pour cette procédure.
4. Réajustez et ajustez le suivi de la ceinture avec le bouton de suivi (I), si nécessaire.
5. Déplacez le cadre de la ceinture à la position de travail souhaitée, maintenez-le à l'horizontale ou réglez-le à la verticale, puis serrez la vis à tête hexagonale intérieure (B) pour fixer le cadre en position.

LUBRIFICATION

Les roulements à billes sont graissés à l'usine et ne nécessitent aucune lubrification supplémentaire. Utilisez de la cire en pâte pour assurer un fonctionnement en douceur sur toutes les pièces de la table en mouvement. N'utilisez aucune lubrification sur la plaque de la courroie, car cela pourrait se retrouver sur les roues et les faire glisser.

AVERTISSEMENT

Mettez l'interrupteur d'alimentation «OFF» et débranchez la fiche de la prise avant d'ajuster ou de maintenir la ponceuse. NE tentez pas de réparer ou de maintenir les composants électriques du moteur. Prenez la ponceuse à un technicien qualifié pour ce type de maintenance.

ENTRETIEN REQUIS LA FRÉQUENCE
1. Vérifiez que le cordon d'alimentation n'est pas endommagé.	Avant chaque utilisation.
2. Vérifiez que les bandes abrasives et les disques ne sont pas endommagés ou usés.	Avant chaque utilisation.
3. Vérifiez tous les gardes et le matériel pour vous assurer qu'ils sont sécurisés.	Avant chaque utilisation.
4. Vérifiez toutes les pièces mobiles pour les problèmes d'alignement et de reliure.	Avant chaque utilisation.
5. Dresser / nettoyer les surfaces de ponçage pour une action abrasive optimale.	Comme requis.
6. Remplacez les courroies ou disques abrasifs usés ou endommagés.	Comme requis.
7. Nettoyez / aspirez la poussière du moteur contenant toutes les autres pièces de la machine.	Comme requis.
8. Gardez les tables libres de sève, saleté, etc. Appliquez de la cire en pâte ou un aérosol de silicone.	Comme requis.

Service au-delà de la maintenance recommandée sur ces outils ne doit être effectué par un technicien agréé et qualifié.

AVERTISSEMENT

Si vous soufflant de la sciure, portez une protection

oculaire adéquate pour empêcher les débris de souffler dans les yeux.

SCHÉMA DE FIL

AVERTISSEMENT

Cette machine doit être mise à la terre. Le remplacement du câble d'alimentation ne doit être effectué que par un électricien qualifié.

Cet outil est destiné à être utilisé sur un circuit 120 a été prise électrique. Les illustrations des pages 5 et 6 montrent le type de la fiche électrique de 120V, 3 fils et prise électrique qui a une mise à la terre conductrice nécessaire.

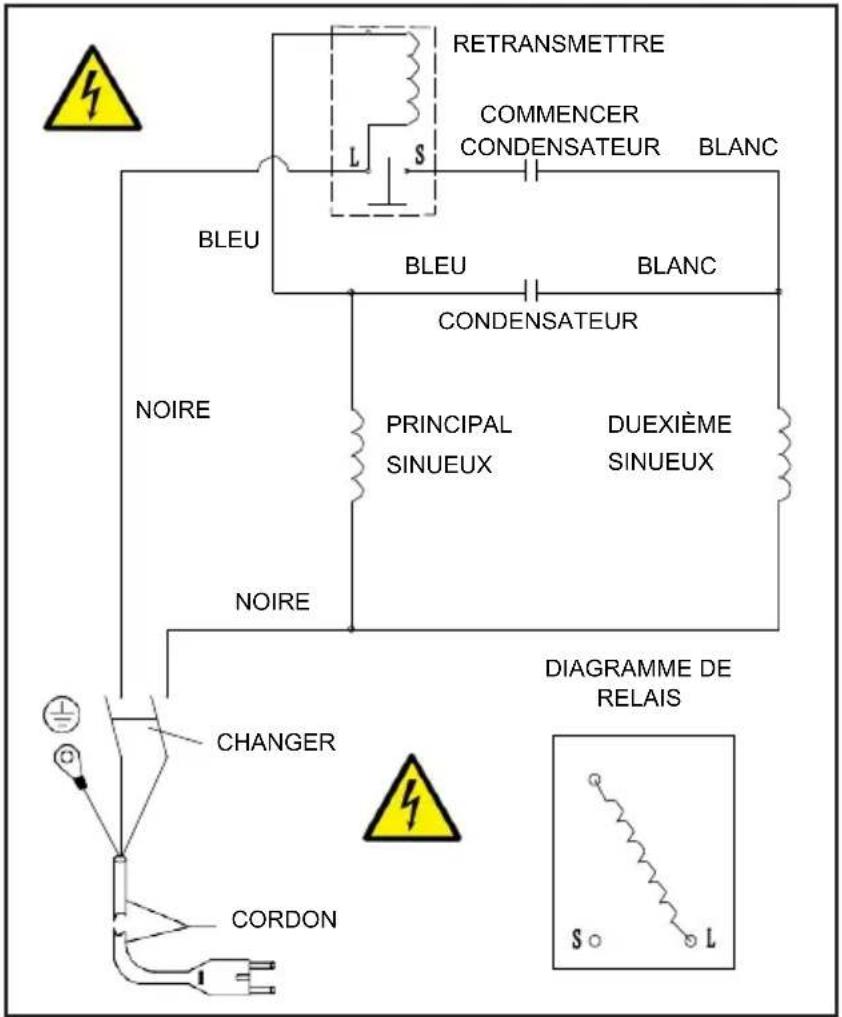

RETRANSMETTRE COMMENCER CONDENSATEUR BLANC L S BLEU BLANC CONDENSATEUR PRINCIPAL DUEXIÈME SINUEUX SINUEUX SINUEUX NOIRE NOIRE CHANGER CORDON DIAGRAMME DE RELAIS S L

ACCESSOIRES

Visitez le site Web de RIKON à www.rikontools.com

pour des informations sur les accessoires de ponçage, et une liste complète des machines pour tous vos besoins en menuiserie et autres magasins.

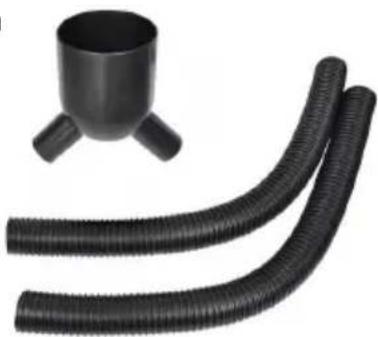

Comprend 4 "raccord de poussière en plastique avec deux ports 35mm, et 2 tuyaux de poussière qui sont 40mm D.E. x 35mm I.D..

Les flexibles se connectent aux deux 50-114 les orifices de poussière de la ponceuse et 4 "raccord pour la plus grande collection de poussières lors du ponçage. 52-114

BANDES ABRASIVES

4" × 36"

Oxyde d'aluminium

50-4080

50-4120

50-4150

50-4180

50-4220

50-4999

80 Grincer*

120 Grincer

150 Grincer*

180 Grincer

220 Grincer*

Assortiment

Paquet de 2

Paquet de 2

Paquet de 2

Paquet de 2

Paquet de 2

Paquet de 6

*2 chacun 3 grains 80-220

DISQUES DE PONÇAGE

8" Diamètre, PSA

Oxyde d'aluminium

50-8060

50-8080

50-8120

50-8180

50-8220

50-8999

60 Grincer*

80 Grincer

120 Grincer*

180 Grincer

220 Grincer*

Assortiment

Paquet de 5

Paquet de 5

Paquet de 5

Paquet de 5

Paquet de 5

Paquet de 10

2 chacun 5 grains

DÉPANNAGE

AVERTISSEMENT

Pour éviter les blessures causées par un démarrage

accidentel, éteignez l'interrupteur et retirez toujours la fiche de la source d'alimentation avant d'effectuer tout réglage. Le service sur cette machine ne doit être effectué que par un technicien agréé et qualifié.

PROBLÈME	PROBLÈME CAUSE	ACTION CORRECTIVE SUGGÉRÉE
Le moteur ne fonctionne pas.	1. Interrupteur ON / OFF défectueux ou cassé / cordon / relais interrupteur.2. Moteur brûlé.3. Fusible maison grillé	1. Remplacez toutes les pièces cassées ou défectueuses avant d'utiliser Sander.2. Contactez le centre de service professionnel pour réparation. Toute tentative de réparation de ce moteur peut créer un danger sauf si la réparation est effectuée par un technicien qualifié.3. Remplacez le fusible de la maison. ÉTEIGNEZ les autres appareils et outils électriques du même circuit.
La machine ralentit pendant le ponçage.	1. Opérateur appliquant trop de pression pour travailler- pièce.2. Saleté sur roues.3. Courroie usée ou tendue.	1. Utilisez moins de pression pour appliquer la pièce sur la surface de ponçage.2. Nettoyez les roues.3. Remplacez la courroie de poulie.
Le moteur ne se développe pas à pleine vitesse.	1. Ligne électrique surchargée avec des lumières, d'autres outils, etc.2. Une rallonge longue / incorrecte est utilisée.3. Fusibles ou disjoncteurs incorrects dans le cordon d'alimentation.	1. Réduisez la charge sur la ligne électrique.2. Remplacez par une rallonge correcte.3. Installez les fusibles corrects ou le disjoncteur.
La courroie abrasive s'écoule des poulies.	1. Ne pas suivre correctement.	1. Ajustez le suivi. Voir «pour bien suivre la courroie de sable».
Le bois brûle pendant le ponçage.	1. Le disque abrasif ou la courroie est vitré avec SAP.2. Pression excessive appliquée à la pièce à usiner.	1. Remplacez la courroie ou le disque.2. Réduisez la pression appliquée à la pièce à usiner.
Le moteur surchauffe.	1. Moteur au-dessus de la charge.	1. Réduisez la charge du moteur. Laisser refroidir avant de redémarrer.

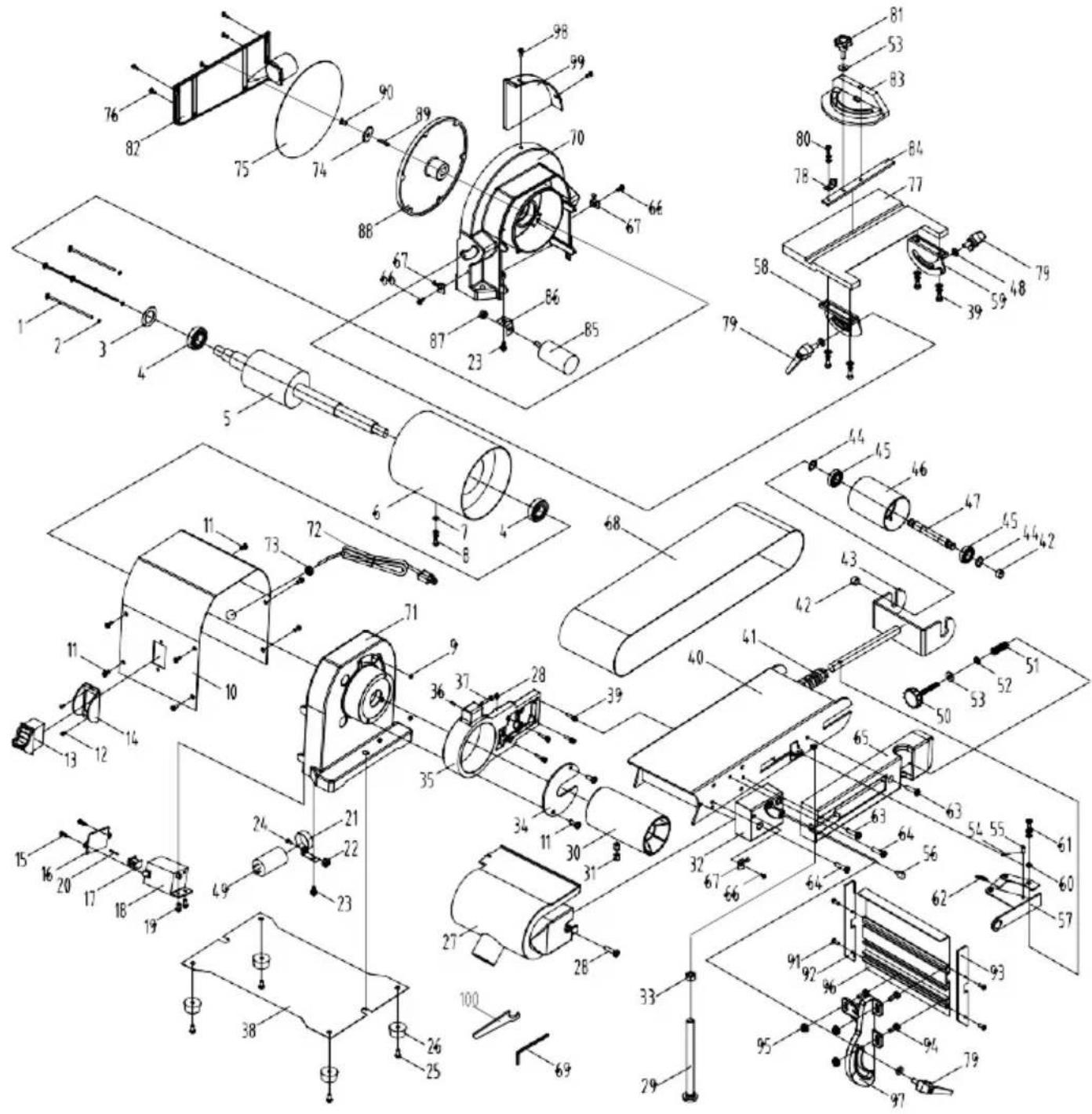

CEINTURE N° 50-114 4" x 36" / Ponceuse à disque 8"

Remarque: veuillez référencer le numéro de pièce du fabricant lors de l'appel de pièces de rechange.
Pour les pièces sous garantie, le numéro de série de votre machine est requis.

LISTE DES PIÈCES 1 sur 2

CLÉ NO.	LA DESCRIPTION	QTÉ MFG. N° DE PIÈCE		CLÉ NO.	LA DESCRIPTION	QTÉ	MFG. N° DE PIÈCE
1	Vis cruciforme M5x305	4	50-114-1	26	Pied en caoutchouc	4	50-114-26
2	Rondelle plate 5	4	50-114-2	27	Port de poussière de ceinture	1	50-114-27
3	Rondelle Ondulée D40	1	50-114-3	28	Vis cruciforme + rondelle plate M5x25	2	50-114-28
4	Roulement 6203RZ	2	50-114-4	29	Tige de support ponceuse à bande	1	50-114-29
5	Rotor	1	50-114-5	30	Poulie Driven	1	50-114-30
6	Stator	1	50-114-6	31	Vis hexagonale intérieure M8x8	2	50-114-31
7	Rondelle de blocage 4	1	50-114-7	32	Bloc fixe	1	50-114-32
8	Vis cruciforme + rondelle élastique + rondelle plate M4x8	1	50-114-8	33	Écrou hexagonal M10	1	50-114-33
9	Écrou hexagonal M5	4	50-114-9	34	Déflecteur	1	50-114-34
10	Logement	1	50-114-10	35	Connexion cadre de ceinture	1	50-114-35
11	Vis cruciforme M5x10	10	50-114-11	36	Goupille fixe	1	50-114-36
12	Vis cruciforme M3x10	2	50-114-12	37	Vis hexagonale intérieure M6x25	1	50-114-37
13	Commutateur	1	50-114-13	38	Plaque de base M5x16	1	50-114-38
14	Plaque d'interrupteur	1	50-114-14	39	Vis hexagonale intérieure + rondelle plate M6x12	8	50-114-39
15	Vis cruciforme ST4.2x10	2	50-114-15	40	Assy de soutien	1	50-114-40
16	Couverture de boîte de relais	1	50-114-16	41	Printemps de la presse	1	50-114-41
17	Relais	1	50-114-17	42	Manche	2	50-114-42
18	Boîte à relais	1	50-114-18	43	Cadre de guidage	1	50-114-43
19	Vis cruciforme M4x10	2	50-114-19	44	Rondelle élastique D12	2	50-114-44
20	Vis cruciforme ST4.2x28	1	50-114-20	45	Portant 6001-2RS	2	50-114-45
21	Support de condensateur	1	50-114-21	46	Poulie libre	1	50-114-46
22	Écrou hexagonal à collerette M4	1	50-114-22	47	Arbre de renvoi	1	50-114-47
23	Vis à empreinte cruciforme + rondelle élastique2 + rondelle plate M4x10	2	50-114-23	48	Rondelle plate D8	3	50-114-48
24	Vis cruciforme M4x10	1	50-114-24	49	Condensateur 100μF125V	1	50-114-49
25	Vis Phillips + rondelle élastique + rondelle plate4 M5x12	2	50-114-25	50	Bouton de réglage de la ceinture	1	50-114-50

Remarque: veuillez référencer le numéro de pièce du fabricant lors de l'appel de pièces de rechange. Pour les pièces sous garantie, le numéro de série de votre machine est requis.

LISTE DES PIÈCES 2 sur 2

CLÉ NO.	LA DESCRIPTION	QTÉ	MFG. N° DE PIÈCE	CLÉ NO.	LA DESCRIPTION	QTÉ	MFG. N° DE PIÈCE
51	Ressort de réglage	1	50-114-51	76	Vis cruciforme + rondelle plate M4x8	5	50-114-76
52	Une rondelle en caoutchouc	1	50-114-52	77	Table de travail à disque	1	50-114-77
53	Grande rondelle plate D6	2	50-114-53	78	Pointeur de jauge à onglet	1	50-114-78
54	Goupille fendue 2x10	1	50-114-54	79	Bouton	3	50-114-79
55	Pin 5x10	1	50-114-55	80	Vis à empreinte cruciforme + rondelle élastique + rondelle plate M5x8	1	50-114-80
56	Arbre de fixation	1	50-114-56	81	Bouton de jauge à onglet	1	50-114-81
57	Poignée de tension	1	50-114-57	82	Disque Port de Poussière	1	50-114-82
58	Support droit du disque	1	50-114-58	83	Mitre Gauge	1	50-114-83
59	Support gauche du disque	1	50-114-59	84	Mitre Gauge Bar	1	50-114-84
60	Manche	1	50-114-60	85	Condensateur 20μF300V	1	50-114-85
61	Vis cruciforme + rondelle de blocage + grande rondelle plate M5x16	1	50-114-61	86	Support de condensateur	1	50-114-86
62	Ressort de traction	1	50-114-62	87	Écrou hexagonal M8	1	50-114-87
63	Vis cruciforme M5x25	2	50-114-63	88	Plaque de disque	1	50-114-88
64	Vis cruciforme M5x16	2	50-114-64	89	Clé plate C4.8 * 15	1	50-114-89
65	Couverture de ceinture	1	50-114-65	90	Vis cruciforme M6 * 16left	1	50-114-90
66	Vis cruciforme + rondelle élastique + rondelle plate M4x8	3	50-114-66	91	Vis cruciforme 3.5 * 9.5	4	50-114-91
67	Aiguille	3	50-114-67	92	Plaque déflectrice gauche	1	50-114-92
68	Ceinture	1	50-114-68	93	Plaque déflectrice droite	1	50-114-93
69	Clé S5	1	50-114-69	94	Boulon hexagonal M6 * 14	3	50-114-94
70	Embout gauche	1	50-114-70	95	Écrou hexagonal à collerette M6	3	50-114-95
71	Embout droit	1	50-114-71	96	Table de travail à ceinture	1	50-114-96
72	Prise de courant	1	50-114-72	97	Support de table de travail	1	50-114-97
73	Décharge de traction 6P4	1	50-114-73	98	Vis cruciforme + rondelle plate M4x8	2	50-114-98
74	Laveuse à disque	1	50-114-74	99	Pochette de disque	1	50-114-99
75	Papier de disque	1	50-114-75	100	Clé ouverte	1	50-114-100

Remarque: veuillez référencer le numéro de pièce du fabricant lors de l'appel de pièces de
rechange. Pour les pièces sous garantie, le numéro de série de votre machine est requis.

RIKON POWER TOOLS

Garantie limitée de 5 ans

RIKON Power Tools Inc. («Vendeur») garantit uniquement au consommateur / acheteur au détail original de nos produits que chaque produit est exempt de défauts de matériaux et de fabrication pendant une période de cinq (5) ans à compter de la date d'achat du produit à Cette garantie ne peut être transférée.

Cette garantie ne s'applique pas aux défauts directement ou indirectement causés par une mauvaise utilisation, un abus, une négligence, des accidents, des réparations, des modifications, un manque d'entretien ou une usure normale. En aucun cas le Vendeur ne sera tenu responsable des dommages accessoires ou indirects résultant de produits défectueux. Toutes les autres garanties, explicites ou implicites, de qualité marchande, d'adéquation à un usage donné ou autrement sont expressément exclues par le Vendeur. Cette garantie de cinq ans ne couvre pas les produits utilisés à des fins commerciales, industrielles ou éducatives. La durée de la garantie pour ces réclamations sera limitée à une période de deux ans.

Cette garantie limitée ne s'applique pas aux accessoires tels que les lames, forets, disques abrasifs, meules, courroies, roulements de guidage et autres articles connexes.

Le Vendeur ne pourra en aucun cas être tenu responsable des décès, des blessures corporelles ou corporelles, ni des dommages fortuits, éventuels, spéciaux ou consécutifs, résultant de l'utilisation de nos produits.

Pour pouvoir bénéficier de cette garantie, une preuve d'achat doit être fournie avec la date d'achat et une explication de la plainte.

Le Vendeur se réserve le droit de procéder à tout moment, sans préavis, aux modifications des pièces, des accessoires et des équipements accessoires qu'ils jugeront nécessaires, pour quelque motif que ce soit.

Pour enregistrer votre machine en ligne, visitez le site Web de RIKON à l'adresse www.rikontools.com/warranty.

Pour bénéficier de cette garantie ou si vous avez des questions,

veuillez nous contacter au 877-884-5167 ou par courrier électronique à [e-mail]

REMARQUES

Utilisez cette section pour enregistrer la maintenance, le service après-vente et tous les appels au support technique:

5 GARANTIE DE 5 ANS

Pour plus

d'informations:

16 Progress Road

Billerica, MA 01821

877-884-5167 / 978-528-5380

[e-mail]
