Type de produit	Onduleur pour véhicule (convertisseur DC/AC)
Marque	e-ast
Modèle	HPL 2000-24
Catégorie	Chargeur allume-cigare
Tension d'entrée nominale	24 V DC
Plage de tension d'entrée	22 V - 30 V DC
Tension de sortie	230 V AC ± 5 %
Fréquence de sortie	50 Hz ± 3 %
Puissance permanente	2000 W
Puissance maximale (0,3 s)	4000 W
Forme d'onde de sortie	Onde sinusoïdale modifiée
Efficacité	85 %
Courant au ralenti	≤ 0,8 A
Protection soustension	Alarme à 22 V ± 1 V
Protection surtension (fusibles)	4 fusibles plats de 30 A chacun
Prise USB	Non
Dimensions (L x l x H)	42 x 20 x 7 cm (420 x 200 x 70 mm)
Poids	4,68 kg
Accessoires livrés	Jeu de câbles pour connexion fixe sur batterie, instructions d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas ouvrir ; vérifier régulièrement les câbles
Sécurité	Ne pas utiliser à proximité d'eau ; déconnecter en cas d'orage ; respecter les polarités
Pièces détachées et réparabilité	Fusibles remplaçables (disponibles dans le commerce) ; réparation par technicien agréé
Garantie	Garantie légale ; conserver la facture

FOIRE AUX QUESTIONS - HPL 2000-24 e-ast

Comment brancher l'onduleur sur une batterie ?

Assurez-vous que la tension de la batterie correspond à l'onduleur (24 V). Connectez d'abord le câble rouge à la borne positive (+), puis le câble noir à la borne négative (-). Pour débrancher, retirez d'abord le câble noir. Utilisez les câbles fournis avec les oeillets pour vissage fixe.

Que faire si l'onduleur ne produit pas de tension ?

Vérifiez que la fiche allume-cigare est bien insérée ou que les câbles de batterie sont correctement fixés. Contrôlez la tension d'entrée (doit être entre 22 et 30 V). Assurez-vous que l'interrupteur est sur 'I'. Vérifiez les fusibles et remplacez-les si nécessaire.

Que signifie le signal sonore d'avertissement ?

Le signal sonore indique une sous-tension, une surcharge ou une surchauffe. En cas de sous-tension, rechargez la batterie. En cas de surcharge, réduisez la puissance de l'appareil connecté. En cas de surchauffe, mettez l'onduleur hors tension et laissez-le refroidir 30 minutes.

Que faire en cas de surchauffe ?

La protection contre la surchauffe s'active au-dessus de 65 °C (avertissement) et coupe l'onduleur à 70 °C. Mettez l'appareil hors tension, débranchez-le et laissez-le refroidir dans un endroit ventilé. Assurez-vous que les orifices d'aération ne sont pas obstrués.

Comment remplacer un fusible ?

Coupez d'abord la connexion à la source de tension. Ouvrez le carter (réservé à un technicien agréé) et retirez le fusible plat défectueux à l'aide d'un outil adapté. Remplacez-le par un fusible de mêmes caractéristiques (30 A pour ce modèle). Refermez soigneusement le carter.

Puis-je utiliser l'onduleur avec des appareils électroniques sensibles ?

Cet onduleur délivre une onde sinusoïdale modifiée. Les appareils à électronique sensible (comme certains chargeurs, machines à café à dosettes) peuvent ne pas fonctionner correctement ou être endommagés. Pour ces appareils, préférez un onduleur à onde sinusoïdale pure.

Quelle est la différence entre onde sinusoïdale modifiée et pure ?

L'onde sinusoïdale modifiée est une approximation en paliers de la tension alternative, suffisante pour la plupart des appareils. L'onde sinusoïdale pure reproduit exactement le courant du secteur et convient aux équipements sensibles. La plaque signalétique de l'onduleur indique le type d'onde.

Comment savoir si la batterie est suffisamment chargée ?

La tension d'entrée doit être comprise entre 22 et 30 V pour un modèle 24 V. Si le signal d'avertissement retentit (sous-tension à 22 V), la batterie est presque déchargée. Rechargez-la avant de réutiliser l'onduleur.

Quels accessoires sont fournis avec l'onduleur ?

La livraison comprend l'onduleur, un jeu de câbles de batterie avec oeillets pour vissage fixe (rouge et noir), et le manuel d'utilisation. Selon le modèle, des pinces croco peuvent être fournies (pour d'autres séries).

Comment nettoyer l'onduleur ?

Utilisez un chiffon propre et sec pour essuyer l'appareil. N'utilisez jamais de liquides agressifs. N'ouvrez pas le carter. Vérifiez régulièrement l'état des câbles de connexion.

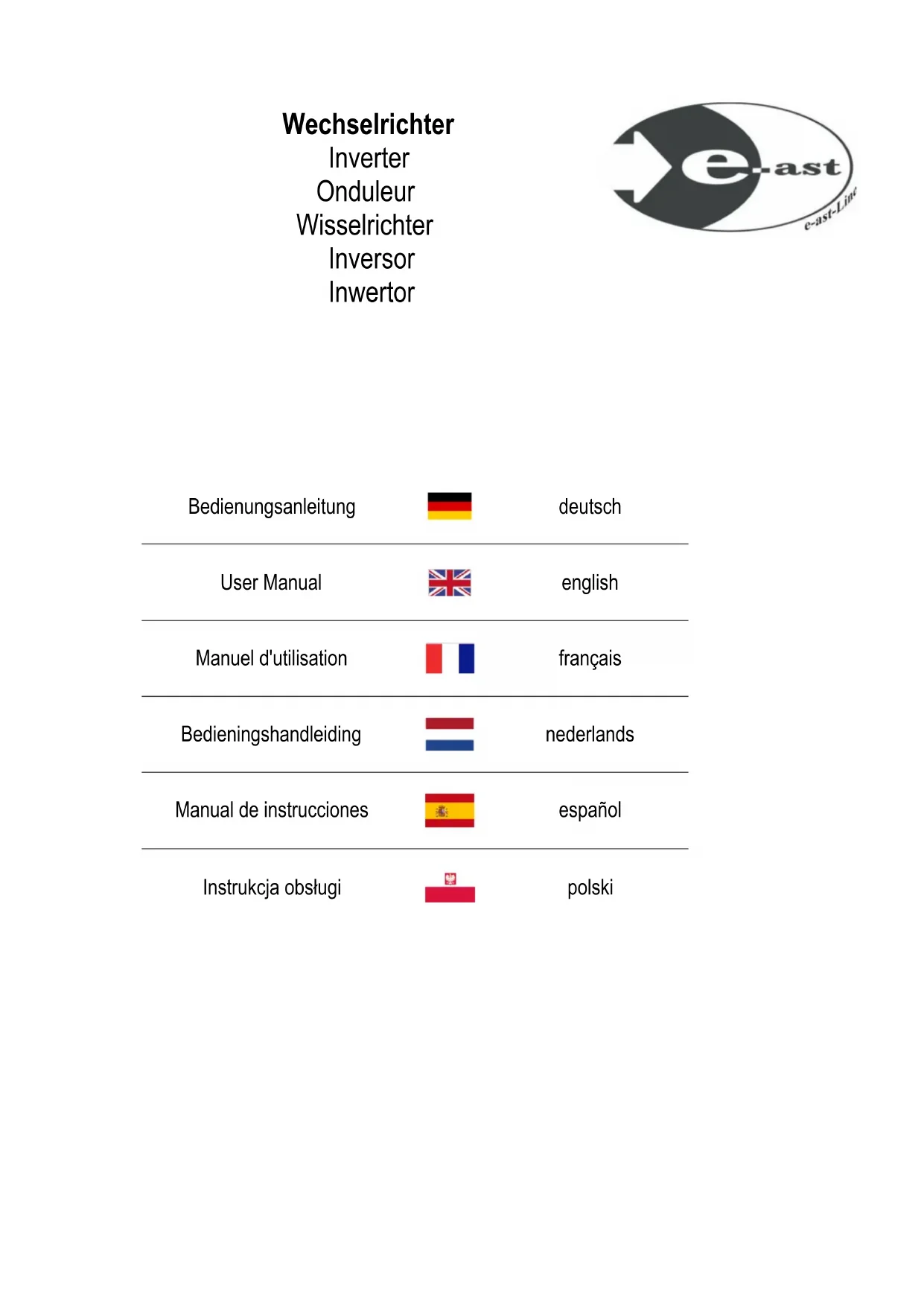

MODE D'EMPLOI HPL 2000-24 e-ast

Instructions d'utilisation

e-ast e-ast-Lin

Onduleur

Série du type SL, CL, HPL - onde sinusoidale modifiée Série du type CLS, HPLS - onde sinusoidale pure

Veuillez lire le présent manuel d'utilisateur avant la mise en service de l'onduleur!

Table des matières

Étendue de livraison....2

Accessoires....2

Indications générales - onde sinusoidale modifiée ou pure et port USB 3

Consignes de sécurité importantes....3

Environnement de service....4

Câbles 4

Maintenance et entretien ....4

Enfants 4

Utilisation conventionnelle 4

Indications importantes sur l'utilisation ....4

Connector l'onduleur ....5

Connexion sur prise de bord 5

Connexion sur une batterie de démarrage ou d'alimentation 5

Couper la connexion sur la source de tension....5

Remplacer le fusible ....5 f

Annexe

Dépannage 6

Données techniques 7

Si un motif de réclamation existe ....8

Conformité à l'UE 8

Pour toute opération d'entretien, veuillez contacter votre fournisseur.

Nous resterons disponibles pour toute question technique. Adressez-vous à nous par écrit [e-mail]

© heicko 2015 – La copie ou la reproduction du contenu (texte, illustrations et autre) à toute fin non privée est soumise à notre accord explicite par écrit. Nous nous réservons le droit de recourir aux dispositions juridiques nécessaires en cas d'utilisation proscrite de ce contenu.

Les présentes Instructions d'utilisation est la version française des instructions d'utilisation, traduite de la version originale en langue allemande. Le terme « Original des Instructions d'utilisation » ne peut être inclus dans d'autres versions linguistiques que sur autorisation de notre part.

Des Instructions d'utilisation ainsi que d'autres informations (FAQ's) concernant nos onduleurs sont à votre disposition sur www.heicko.de.

Sous réserve de modifications techniques, ou d'erreurs de rédaction ou d'impression. Les photos et autres illustrations sont fournies à titre indicatif. Les illustrations peuvent varier en fonction des modèles ou du type de matériel.

Étendue de livraison (sans illustration)

Onduleur - cf. la plaque signalétique

Jeux de câbles adaptés - cf. accessoires

Instructions d'utilisation

Accessoires

Types SL installation fixe d'un jeu de câbles avec fiche allume-cigare

Types CL, CLS 1 jeu de câbles chacun avec fiche allume-cigare et avec pinces croco

Types HPL, HPLS selon le type 1 ou 2 jeu(x) de câbles pour connexion fixe sur la batterie et l'onduleur par vissage

Attention : En cas de dommages ou de perte, les jeux de câbles mentionnés sont à remplacer absolument en qualité égale et aux dimensions identiques. Prudence, des dimensions non conformes peuvent entraîner le risque d'un incendie de câbles (p. ex. section trop petite et/ou câble trop long).

Remarque : Si les jeux de câbles ne sont pas remplacés à qualité égale, la revendication en garantie et en cas de sinistre la demande de dommages et intérêts sera caduque.

Les jeux de câbles sont disponibles dans le commerce.

Indications générales - onde sinusoidale modifiée ou pure et port USB

En fonction de la série du type, l'onduleur fournit une tension de sortie modifiée ou pure (cf. la figure ci-contre pour comparaison) permettant de faire fonctionner des appareils électriques courants correspondant à la puissance max. de sortie de l'onduleur.

sinuoïdale pure sinuoïdale modifiée

ci-contre pour comparaison

Les appareils consommateurs d'électricité à électronique sensible (p. ex. des appareils de mesure électroniques, les machines à café à dosettes, les stations de chargement à commande électronique) ne peuvent pas fonctionner avec une tension sinusoidale modifiée puisque l'évolution de ce type de tension n'est pas assez constante. Lors du premier branchement d'un appareil consommateur d'électricité sur un onduleur à tension sinusoidale modifiée il faut surveiller l'évolution de la température et/ou des bruits inhabituels. Certains appareils consommateurs ne peuvent pas traiter ce type de tension. Dans certains cas, on observe un bourdonnement et/ou une température élevée ou des mauvais fonctionnements et des défaillances. Ces consommateurs pourraient être endommagés. Si c'est le cas, l'appareil consommateur d'électricité n'est pas compatible avec l'onduleur et ne doit pas être utilisé.

Pour des appareils de très grande valeur ou sensibles il convient de se renseigner auprès de leurs fabricants s'il est possible de les connecter à un onduleur à tension sinusoidale modifiée.

En cas de mise en œuvre d'onduleurs à tension sinusoidale pure, aucune restriction des types de consommateurs n'est connue.

L'identification du type indiquée sur la plaque signalétique (face inférieure de l'appareil) renseigne si l'onduleur fournit une tension sinuoïdale modifiée ou pure.

Les multimètres du commerce ne permettent pas de détecter correctement la tension sinusoïdale modifiée à la sortie du réseau. La valeur de la tension affichée se trouve considérablement altérée. La tension sinusoïdale modifiée ne peut être mesurée que par un voltmètre ou un multimètre habilité RMS.

Les onduleurs à port USB permettent de faire fonctionner resp. de charger de petits appareils consommateurs équipés d'une fiche USB (p. ex. mobile, accumulateur, lampe ou ventilateur d'ordinateur portable). Le port USB fournit 5 volts ainsi que 500 mA max., et ce n'est pas un port de données.

Consignes de sécurité importantes

• Avant la première utilisation de l'appareil, veuillez lire attentivement les consignes ci-après et veuillez respecter l'ensemble des avertissements, même si vous êtes familiarisé avec la manipulation de matériels électroniques.
• Veuillez conserver soigneusement le présent manuel pour référence ultérieure. En cas de revente ou de remise de l'onduleur à d'autres personnes, veuillez leur remettre ce manuel aussi.
• En cas de danger comme p. ex. avant toute tempête et/ou un orage avec risque de coup de foudre, veuillez déconnecter complètement l'onduleur de la source de tension resp. du réseau de bord de votre véhicule.
• Positionnez l'onduleur de manière à toujours permettre l'accès sans encombrement à la prise de bord resp. aux raccords de câbles, afin qu'en cas d'urgence l'onduleur puisse immédiatement être déconnecté en toute sécurité de la source de tension.
• Si l'onduleur ne doit pas fonctionner pendant longtemps, et afin d'éviter les risques d'incendie, il convient de retirer la fiche de la prise de l'onduleur.
  • L'inverseur ne doit pas être utilisé pour l'alimentation du réseau à courant alternatif des installations de bâtiment.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• L'onduleur ne peut être ouvert que par un technicien spécialisé électricité agréé. L'onduleur doit être débranché de la source de tension avant de l'ouvrir.
• Les exigences de la DIN VDE 0100 partie 717 sont à respecter.
• L'onduleur ne doit pas être branché sur des systèmes électriques mis à la terre de charge positive. Veuillez tenir compte du fait que dans un véhicule, le pôle positif de la batterie n'est pas connecté au châssis du véhicule.
• Ne faites pas pénétrer des objets à travers les fentes d'aération dans l'appareil.
• Si vous constatez un dégagement de fumée, des bruits inhabituels ou des odeurs inconnues, vous mettrez l'onduleur immédiatement à l'arrêt et le déconnectez complètement de la source de tension. L'onduleur ne doit pas être réutilisé dans ces cas.
• En fonction de la situation d'utilisation et des appareils consommateurs de la classe de protection I (avec conducteur de terre), vous prendrez des mesures de protection contre un choc électrique (compensation de potentiel, mise à la terre, disjoncteurs à courant de défaut, etc.). Dans la mesure où l'onduleur dispose d'une prise de terre à part, cette prise peut être utilisée pour d'autres mesures correspondantes. Pour cela, veuillez vous adresser à un technicien spécialisé électricité agréé. Ces mesures ne sont pas requises pour des appareils consommateurs de la classe de protection II.

Environnement de service

Posez l'onduleur sur une surface ferme, plane et thermorésistante et ne posez pas d'objets lourds et/ou inflammables sur l'onduleur. Veillez à ce que :

• Une ventilation suffisante soit assurée à tout moment ; L'appareil soit disposé de manière à ce que les orifices d'aération ne soient pas couverts, et qu'il reste un espace vide de 10 cm au minimum autour de l'appareil ;
• Tout effet direct de sources de chaleur (p.ex. des radiateurs de chauffage) sur l'onduleur soit évité ;
• L'appareil ne soit pas sous l'effet d'un ensoleillement direct ni de lampes fortes ;
• Tout contact avec des éclaboussures d'eau ou des gouttes et des liquides agressifs soit évité et que l'appareil ne soit pas exploité à proximité de l'eau. L'onduleur ne soit notamment pas submergé Ne posez pas d'objet rempli d'eau sur ou à côté de l'onduleur ;
• L'onduleur ne se trouve pas à proximité immédiate de champs magnétiques (p.ex. des haut-parleurs) ;
• Des sources d'incendie ouvertes (p.ex. des bougies allumées) ne soient pas posées sur ou à côté de l'appareil ;
• Des corps étrangers ne puissent pénétrer (p. ex. des poussières et d'autres petits particules) ;
• L'onduleur ne soit pas exposé à de fortes variations de température, puisque l'humidité relative peut condenser et entraîner des courts-circuits électriques ;
• La température environnante ne se situe pas hors la plage de 0 à 40°C ;
• L'humidité relative se situe < 55% pour l'entreposage et < 85% ;
• L'onduleur ne soit pas exposé à des chocs forts ni à des vibrations ;

Câbles

Prenez le câble avec fiche toujours au niveau de la fiche et ne tirez pas sur le câble lui-même. Ne touchez jamais aux câbles de connexion avec des mains mouillées, puisque ceci pourrait entraîner un court-circuit ou un choc électrique. Évitez de poser l'onduleur ou des objets lourds sur les câbles. Veillez à ce que les câbles ne soient pas pliés, et ceci notamment au niveau de la fiche resp. aux oeillets/bornes de connexion. Ne faites jamais un nœud dans un câble et ne le fixez pas sur d'autres câbles. Tous les câbles sont à poser de manière à ce que personne ne puisse marcher dessus ni être gêné. Protégez les câbles contre des pièces à arêtes vives ou pointues. Utilisez des tubes ou similaires, le cas échéant. Un câble de connexion endommagé peut provoquer un incendie ou un choc électrique.

Vérifiez les câbles de connexion de temps en temps pour trouver des dommages éventuels ou d'autres changements. Cf. aussi les indications sous "Accessoires".

Maintenance et entretien

Une vérification compétente est nécessaire lorsque l'onduleur ou ses accessoires ont été endommagés. Faites effectuer tous les travaux de contrôle par un personnel spécialisé agréé seulement. Nettoyez l'appareil à l'aide d'un torchon propre et sec et jamais avec des liquides agressifs.

N'essayez pas d'ouvrir le carter de l'onduleur. Vos droits à garantie seraient anéantis.

Enfants

Les appareils électriques sont à conserver hors de la portée des enfants ! Ne laissez jamais les enfants utiliser l'appareil sans votre contrôle. Les enfants ne sont pas toujours conscients des dangers possibles. Les petites pièces avalées peuvent être très dangereuses. Les films d'emballage doivent aussi rester hors de la portée des enfants. Il y a un risque de suffocation.

Utilisation conforme

Selon le type, l'onduleur est destiné à la connexion sur une source de tension continue de 12 V ou de 24 V (p. ex. une batterie de véhicule) pour fournir de la tension alternative de 230 V permettant de faire fonctionner des appareils électriques. L'onduleur est conçu pour une utilisation privée, son utilisation dans le domaine du commerce est soumise à conditions, et il ne doit pas servir dans le domaine industriel. En sa version standard, cet appareil n'est pas prévu à une utilisation dans les domaines médical, réanimation ou vital.

Il ne doit pas être utilisé dans des régions à climat tropical. Il ne faut mettre en oeuvre que des câbles de connexion et des appareils externes dont la technique sécuritaire et la compatibilité électromagnétique ainsi que la qualité de la protection correspondent à cet appareil. Le présent appareil respecte l'ensemble des normes et standards en matière de conformité CE. Le respect de ces normes n'est plus assuré en cas de modifications de l'appareil sans autorisation du fabricant.

Indications importantes sur l'utilisation

• Veuillez respecter les renseignements concernant la puissance permanente de sortie et la puissance maximale. Les appareils ayant une puissance connectée au-delà de la puissance permanente ne doivent pas fonctionner sur cet onduleur. La puissance de sortie maximale ne sert qu'à l'absorption des courants supérieurs lors de la mise sous tension - pendant 0,3 secondes environ.
• Veillez au signal sonore d'avertissement et les lampes témoin. Lorsque le signal d'avertissement retentit resp. lorsque la lampe témoin est allumée, ceci signifie que la capacité de la source de tension est presque épuisée et que l'onduleur est alimenté avec une tension trop faible. Mettez alors l'appareil consommateur connecté hors service et coupez la liaison vers la source de tension. N'utilisez l'onduleur à nouveau lorsque la source de tension est rechargée et peut alimenter l'onduleur avec une tension suffisante.
• N'utilisez que les câbles des accessoires livrés. Connectez toujours les 2 paires de câbles fournis aux onduleurs à 2 paires de connexion (appareils à partir de 1500 W), puisque des courants très élevés sont appliqués en entrée lors de la puissance maximale nécessitant la section totale des deux paires de câbles. Sinon, il y a risque d'incendie!

Connector l'onduleur

Assurez-vous que la tension correspondante à l'onduleur (12 V resp. 24 V) est disponible sur la prise de bord du véhicule ou au niveau de la batterie en cas de connexion directe. Ne connectez jamais un onduleur d'une tension d'entrée de 12 V sur une prise de bord/batterie de 24 V. Cela entraîne des dégâts irréparables.

A) Connexion sur une prise de bord (uniquement les types SL, CL et CLS)

- Selon la sécurité du circuit de la prise de bord, l'onduleur peut fonctionner à 150 à 200 W au maximum. Si vous avez besoin d'une puissance permanente maximale de l'onduleur, il faut le relier directement avec la batterie à l'aide des câbles de batterie - voir ci-dessous "Connexion sur une batterie de démarrage ou d'alimentation".

1. Veillez à ce qu'aucun consommateur ne soit connecté à l'onduleur avant de connecter ce-dernier à la source de tension. Assurez-vous que l'onduleur est hors tension (position de l'interrupteur "0").
2. Otez les bornes de connexion de l'onduleur. Pour ce faire, vous tournez les capuchons filetés contre le sens des aiguilles d'une montre jusqu'à ce qu'ils soient séparés des bornes. Retirez les rondelles.
3. Posez les oeillets du câble de connexion sur les bornes polaires. Veillez impérativement aux polarités correctes. Mettez l'oeillet avec son repère rouge sur la borne polaire rouge (plus/+) et oeillet avec son repère noir sur la borne polaire noire (moins/).
4. Posez la rondelle retirée au préalable sur les oeillets et vissez les capuchons sur les bornes polaires. Serrez les capuchons afin que les oeillets aient un contact sur toute la surface.
5. Branchez la fiche du câble de connexion sur une prise de bord adaptée.
6. Connectez l'appareil consommateur à l'onduleur.
7. Mettez l'onduleur sous tension (position de l'interrupteur "l").
8. Mettez sous tension l'appareil consommateur.

B) Connexion sur une batterie de démarrage ou d'alimentation (tous les types sauf SL)

Types CL et CLS câbles de batterie avec des pinces croco ainsi que les types HPL et HPLS câbles de batterie avec des oeillets pour vissage fixe.

- Pour ce type de connexion, assurez-vous qu'en cas d'urgence la connexion avec la source de tension puisse être coupée immédiatement. En cas de doute, utilisez les dispositifs de coupure agréés.

1. Voir ci-dessus A)1.
2. Voir ci-dessus A)2.
3. Voir ci-dessus A)3.
4. Voir ci-dessus A)4.
5. Connectez les câbles de la batterie à la source de tension. Veillez impérativement aux polarités correctes. Fixez d'abord le câble de batterie rouge sur la borne positive de la batterie. Connectez ensuite le câble de batterie noir à la borne négative de la batterie.
6. Voir ci-dessus A)6.
7. Voir ci-dessus A)7.
8. Voir ci-dessus A)8.

Couper la connexion sur la source de tension

1. Mettez l'appareil consommateur hors tension et retirez sa fiche de la prise de l'onduleur.
2. Mettez l'onduleur hors tension (position de l'interrupteur "0").
3. Coupez la liaison avec la source de tension. Retirez la fiche de la prise de bord resp. retirez les câbles de batterie de cette dernière.

Attention ! Retirez toujours d'abord le câble de batterie noir de la batterie et ensuite le câble rouge. Vous empêchez ainsi le risque d'un court-circuit.

Remarque : Débranchez l'onduleur complètement de l'alimentation de tension s'il ne doit pas fonctionner pendant longtemps.

Remplacer les fusibles

Attention ! Les fusibles sont à remplacer sans exception par des fusibles équivalentes ! Si la valeur est trop faible, le fusible déclenche trop tôt et en cas de valeur trop élevée l'onduleur peut être endommagé de manière irréparable et il y a risque d'incendie.

Vous trouverez les différentes valeurs des fusibles parmi les caractéristiques techniques.

Coupe-circuit en verre dans la prise de bord (uniquement les types SL, CL et CLS)

Pour remplacer le coupe-circuit en verre dans la prise de bord du câble de connexion, vous enlevez le capuchon moleté sur la face frontale. Si besoin, utilisez un outil approprié. Tournez le capuchon contre le sens des aiguilles d'une montre jusqu'à ce qu'il soit complètement défait et retirez le coupe-circuit du boîtier de la prise. Veillez à ne pas perde des pièces (capuchon moleté, tige de contact, ressort derrière le coupe-circuit). Remplacez le coupe-circuit par un coupe-circuit neuf, et revissez le capuchon dans le boîtier de la prise.

Fusibles plats (tous les types sauf SL)

Les fusibles de ces types sont logés à l'intérieur du carter sur la platine, il faut donc ouvrir le carter pour les remplacer. En cas de doute, le remplacement de ces fusibles devrait être effectué par un technicien spécialisé électricité agréé.

Attention ! Avant d'ouvrir l'onduleur, il faut couper la connexion de la source de tension. Sinon, il y a risque de choc électrique !

Les fusibles plats sont enfichés dans un dispositif de prise brasé sur la platine, et un outil adapté permet de les retirer de ce dispositif pour les remplacer. Ne retirez pas le fusible par à coup. Sinon, il y a un risque de détachement du dispositif du brasage sur la platine. Tirez lentement en continue et avec des mouvements légers.

Le carter doit ensuite être refermé avec tous ses vissages.

Attention ! Il est interdit de mettre l'onduleur en service lorsque son carter est ouvert.

Remarque : Tous les fusibles sont de type connu dans le domaine de l'automobile, et ils sont donc disponibles au commerce dédié.

Annexe

Dépannage

Pas de tension de sortie

Vérifiez si la fiche de bord est fermement insérée dans la prise de bord resp. si les câbles de batterie ont un contact ferme sur l'onduleur ainsi que sur la batterie.

Vérifiez l'alimentation en tension aux connexions de l'onduleur ou sur la prise de bord du type SL.

Vérifiez la position de l'interrupteur de l'appareil, il doit être sur la position "I".

En cas de surchauffe – voir Surtempérature.

Vérifiez le fusible de l'appareil - voir sous "Remplacer les fusibles".

Le signal d'alarme retentit (annonce un des états ci-après)

Surtempérature :

La protection contre la surtempérature est activée, et l'appareil s'est arrêté (la LED rouge s'allume). Il faut mettre hors circuit l'appareil par l'interrupteur et le laisser refroidir pendant 30 mn environ avant de pouvoir le remettre en service.

Soustension :

La batterie a une tension trop faible. Rechargez la batterie. Lors d'une soustension, la LED rouge s'allume également.

Surcharge :

La puissance absorbée (charge) de l'appareil consommateur est supérieure à la puissance permanente maximale de l'onduleur. Réduisez la charge de l'appareil consommateur.

La LED rouge s'allume

Une surtension est appliquée en entrée (p. ex. un onduleur 12 V sur la tension de bord de 24 V d'un camion). Mettre immédiatement hors tension l'onduleur et couper immédiatement la connexion de la source de tension.

Donnée techniques des types SL et CL

Réf. SL150-A-12 CL300-12 CL300-24 CL500-12 CL	500-24 CL600-12	CL600-24 CL	700-D-12 CL700	D-24
Tension nominale d'entrée [V]	12 12 24	12 24 12 24	12 24
Puissance permanente/puissance nominale [W]	150 300 500 600 700
Puissance maximale de courte durée [W] (0,3 sec)	300 600 1000 1200 1400
Plage de tension d'entrée [V] DC	11 V-15 V 11	V-15 V 22 V-3	30 V 11 V-15 V 22	V-30 V 11 V-15	V 22 V-30 V 11	V-15 V 22 V-30 V
Puissance nominale absorbée [A]	14,7	29,4	14,7	49	24,5	58,8	29,4	68,6	34,3
Tension de sortie [V] AC	230 V ± 5%	230 V ± 5%		230 V ± 5%		230 V ± 5%		230 V ± 5%
Fréquence [Hz]	50 Hz ± 3%	50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%
Puissance nominale de sortie [A] AC	0,7	1,3		2,2		2,6		3
Forme d'onde de sortie	onde sinusoidale modif.	onde sinusoidale modifiée		onde sinusoidale modifiée		onde sinusoidale modifiée		onde sinusoidale modifiée
Efficacité	85%	85% 85%		85%		85%
Courant au ralenti [A]	≤0,35 A	≤0,4 A	≤0,3 A	≤0,4 A	≤0,3 A	≤0,5 A	≤0,4 A	≤0,6 A	≤0,5 A
Avertissement de soustension [V] DC	11 V±0,5 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V	11 V±0,5 V	22 V±1 V
Protection contre la surtension [A] DC (fusibles)	1 x 20	1 x 40	1 x 20	2 x 30	1 x 30	2 x 35	1 x 35	2 x 40	1 x 40
Prise USB (valeurs nominales)	5 V, 500 mA	5 V, 500 mA		-	-	-	-	5 V, 500 mA
Avertissement de surchauffe (à l'intérieur)	>65°C
Mise hors tension lors d'une surchauffe (à l'intérieur)	>70°C
Dimensions (l x l x h) [cm]	180 x 73 x 73	212 x 106 x 59		240 x 110 x 60		240 x 110 x 60		225 x 150 x 70
Poids [kg]	0,49	0,75 0,95		0,95 1,5

Données techniques des types HPL

Réf.	HPL1200-D-12	HPL1200-D-24	HPL2000-12	HPL2000-12	HPL3000-12	HPL3000-24	HPL5000-24
Tension nominale d'entrée [V]	12	24	12	24	12	24	24
Puissance permanente/puissance nominale [W]	1200		2000		3000		5000
Puissance maximale de courte durée [W] (0,3 sec)	2400		4000		6000		10000
Plage de tension d'entrée [V] DC	11 V-15 V	22 V-30 V	11 V-15 V	22 V-30 V	11 V-15V	22 V-30 V	22 V-30 V
Puissance nominale absorbée [A]	117,6	58,8	196,1	98	294,1	147,1	245,1
Tension de sortie V AC	230 V ± 5%		230 V ± 5%		230 V ± 5%		230 V ± 5%
Fréquence [Hz]	50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%		50 Hz ± 3%
Puissance nominale de sortie [A] AC	5,2		8,7		13		21,7
Forme d'onde de sortie	onde sinusoidale modifiée		onde sinusoidale modifiée		onde sinusoidale modifiée		onde sinusoidale modif.
Efficacité	85%		85%		85%		85%
Courant au ralenti [A]	≤0.8 A	≤0.6 A	≤1.0 A	≤0.8 A	≤1.2 A	≤1 A	≤3 A
Avertissement de soustension [V] DC	11 V±0.5 V	22 V±1 V	11 V±0.5 V	22 V±1 V	11 V±0.5 V	22 V±1 V	22 V±1 V
Protection contre la surtension [A] DC ( fusibles)	4 x 35	2 x 35	8 x 30	4 x 30	12 x 30	6 x 30	10 x 30
Prise USB (valeurs nominales)	5 V, 500 mA		-	-	-	-	-
Avertissement de surchauffe (à l'intérieur)	>65°C
Mise hors tension lors d'une surchauffe ( à l'intérieur)	>70°C
Dimensions (l x l x h) [cm]	335 x 155 x 70		420 x 200 x 70		400 x 200 x 140		515x205x155
Poids [kg]	2,41		4,68		6,6		8

Données techniques des types CLS

Réf.	CLS300-12	CLS300-24	CLS600-12	CLS600-24
Tension nominale d'entrée [V]	12	24	12	24
Puissance permanente/ puissance nominale [W]	300		600
Puissance maximale de courte durée [W] (0,3 sec)	600		1200
Plage de tension d'entrée [V] DC	11 V-15 V	22 V-30 V	11 V-15 V	22 V-30 V
Puissance nominale absorbée [A]	29,4	14,7	58,8	29,4
Tension de sortie V AC	230 V ± 5%
Fréquence [Hz]	50 Hz ± 3%
Puissance nominale de sortie [A] AC	1,3	1,3	2,6	2,6
Forme d'onde de sortie	onde sinusoidale pure
Efficacité	85%		85%
Courant au ralenti [A]	< 0,5 A		< 1,0 A
Avertissement de soustension [V] DC	10,5	21	10,5	21
Protection contre la surtension [A] DC (fusibles)	1 x 40	1 x 20	2 x 35	1 x 35
Avertissement de surchauffe (à l'intérieur)	>65°C
Mise hors tension lors d'une surchauffe (à l'intérieur)	>70°C
Dimensions sans câbles (l x l x n)[mm]	220 x 108 x 60		255 x 108 x 60
Poids [kg]	1,2		1,6

Données techniques des types HPLS

Réf. HPLS1000-12 HPLS1000-24 HPLS1500-12 HPLS1500-24 HPLS2000-12		HPLS2000-24
Tension nominale d'entrée [V]	12 24 12 24	12 24
Puissance permanente/puissance nominale [W] 1000 15 00 2000
Puissance maximale de courte durée [W] (0,3 sec) 2000	3000 4000
Plage de tension d'entrée [V] DC 11 V-15 V 22 V-30 V 11 V-15 V 22 V-30 V 11 V-15 V 22 V-30 V
Puissance nominale absorbée [A]	98 49 147			73.5 196 98
Tension de sortie V AC 230 V ± 5%
Fréquence [Hz]	50 Hz ± 3%
Puissance nominale de sortie [A] AC 4,35 4,35 6,52 6,52 8,7 8,7
Forme d'onde de sortie onde sinusoidale pure
Efficacité	85%		85%		85%
Courant au ralenti [A]	< 1,5 A		< 1,5 A		< 1,5 A
Avertissement de soustension [V DC	10,5	21	10,5	21	10,5	21
Protection contre la surtension [A] DC (fusibles)	3 x 40	3 x 20	4 x 40	4 x 20	6 x 40	6 x 20
Avertissement de surchauff e (à l'intérieur)	>65°C
Mise hors tension lors d'une surchauffe (à l'intérieur)	>70°C
Dimensions sans câbles (l x l x h) [mm]	335 x 135 x 72		370 x 200 x 75		395 x 200 x 75
Poids [kg]	2,9		5		6

Si un motif de réclamation existe ...

... il faut tenir compte de ce qui suit :

• La garantie légale s'applique à partir de la date d'achat. Veuillez conserver la facture/le bon de caisse pour preuve de l'achat. Pour des réclamations / garanties veuillez vous adresser à votre revendeur. Un traitement sans encombre est ainsi assuré.
• Sans preuve d'achat, il n'y a pas de revendication de garantie.
• En cas de réparation, vous ne pouvez pas prétendre à un appareil en prêt ou en remplacement.
• La garantie est exclue pour les défauts ou dommages de toute sorte, y compris ceux qui ne se sont pas produits sur l'objet de la livraison, entraînés par un manquement au respect des présentes instructions ou avertissements de sécurité, par une installation et un branchement incorrects du dispositif, par une utilisation non conforme aux conditions d'utilisation indiquées, ou par une transport inapproprié. Toute forme d'usure et d'abrasion ainsi que les dommages en résultant sont également exclus du domaine de validité de la garantie.
• Il n'existe pas de demande en garantie si les réparations ou des modifications ont été effectuées par d'autres ateliers que ceux du fabricant ou par un service après-vente agréé par le fabricant.
• Conformément à l'article 439 al. 1 du code civil allemand, les coûts de montage et démontage d'un onduleur avéré défectueux ne sont pas pris en compte. Conformément à l'article 474 du code civil allemand, seuls sont exempts de ces conditions les biens de consommation. La variante "Livraison d'un article sans défaut", en plus du démontage et du transport du bien défectueux, ainsi que du montage de l'article livré en remplacement, ne peut pas être exigé par contrat entre les entreprises.
• Sont applicables les stipulations légales de la garantie.
• Les conditions générales de vente sont applicables.

Déclaration de conformité aux normes UE

Nous déclarons par la présente que les produits "onduleur" désignés dans les données techniques sont conformes aux directives CE indiquées ci-après :

Directive basse tension

2006/95/CE

Le produits sont donc pourvus du sigle de

conformité.

Il existe de même la conformité avec la directive RoHS 2002/95/CE

Évacuation des matériels en fin de vie et défectueux

Les appareils électriques et électroniques ne peuvent pas être traités avec les déchets ménagers communs !

Les appareils électriques en fin de vie sont à évacuer par le biais des déchetteries communales ou à l'aide d'un service d'enlèvement des appareils électriques en fin de vie.
