Type de produit	Cellule optoélectronique en mode barrage
Marque et modèle	Pepperl+Fuchs LA31/LK31/25/31/115 SET2
Domaine de détection	0 ... 30 m (limite 43 m)
Émetteur de lumière	LED rouge, 630 nm, lumière modulée
Angle du faisceau	Émetteur 0,5°, récepteur 1,5°
Sortie	Relais, 1 contact inverseur, commutation clair
Tension d'emploi	24 ... 240 V AC / 12 ... 240 V DC
Consommation	Émetteur ≤ 40 mA, récepteur ≤ 3 mA
Courant de commutation max.	3 A, 250 V AC/DC
Fréquence de commutation	≤ 20 Hz
Temps d'action	≤ 25 ms
Indice de protection	IP67
Température ambiante	-25 ... 55 °C
Matériaux du boîtier	Polycarbonate, sortie optique PMMA
Dimensions (approx.)	34,35 x 24 x 18 mm (émett.), 50 x 62 x 36 mm (récept.)
Poids	Émetteur 116 g, récepteur 131 g
Raccordement	Câble fixe 2 m : émetteur 2 fils, récepteur 5 fils
Accessoires fournis	2 équerres de fixation OMH-RL31-01 et matériel de montage
Fonctions principales	Détection de personnes, objets, véhicules ; insensible à la lumière ambiante
Entretien et nettoyage	Nettoyer les optiques avec un chiffon doux et sec ; pas d'entretien particulier
Sécurité	Classe de protection II, isolation de base selon EN 50178
Pièces détachées et réparabilité	Pas de pièces détachées listées ; contacter SAV Pepperl+Fuchs
Informations générales	Capteur robuste pour applications extérieures, gestion de matériaux, portes automatiques

FOIRE AUX QUESTIONS - LA31/LK31/25/31/115 SET2 Pepperl+Fuchs

Quelle est la portée maximale du capteur LA31/LK31/25/31/115 SET2 ?

La portée de détection d'emploi est de 0 à 30 mètres, avec une portée limite de 43 mètres dans des conditions optimales.

Comment aligner l'émetteur et le récepteur ?

Utilisez la LED jaune d'aide à l'alignement : LED allumée en continu = faisceau libre et bon alignement ; LED clignotante = point de commutation atteint ; LED éteinte = faisceau interrompu ou mauvais alignement.

Quelles sont les tensions d'alimentation acceptées ?

Le capteur fonctionne en universel : 24 à 240 V AC ou 12 à 240 V DC.

Quel type de sortie possède ce capteur ?

Il possède une sortie relais avec un contact inverseur (NO, NC, commun). La commutation est de type 'clair' (actif quand le faisceau est libre).

Le capteur est-il résistant à la lumière ambiante ?

Oui, il est insensible à la lumière ambiante jusqu'à 50 000 lux, ce qui le rend adapté à une utilisation en extérieur.

Quel est le temps de réponse ?

Le temps d'action est inférieur ou égal à 25 ms, avec une fréquence de commutation maximale de 20 Hz.

Comment raccorder l'émetteur et le récepteur ?

L'émetteur possède un câble fixe de 2 mètres à 2 fils (brun = +UB, bleu = 0V). Le récepteur a un câble fixe de 2 mètres à 5 fils (brun = +UB, bleu = 0V, gris = NC, noir = NO, blanc = commun).

Quels sont les accessoires fournis ?

Le kit comprend 2 équerres de fixation OMH-RL31-01 et le matériel de montage nécessaire.

Le capteur peut-il être utilisé en extérieur ?

Oui, grâce à l'indice de protection IP67 et à sa conception robuste (boîtier en polycarbonate soudé par ultrasons), il est adapté aux conditions extérieures difficiles.

Comment nettoyer les optiques du capteur ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles en PMMA. Évitez les solvants agressifs qui pourraient endommager le matériau.

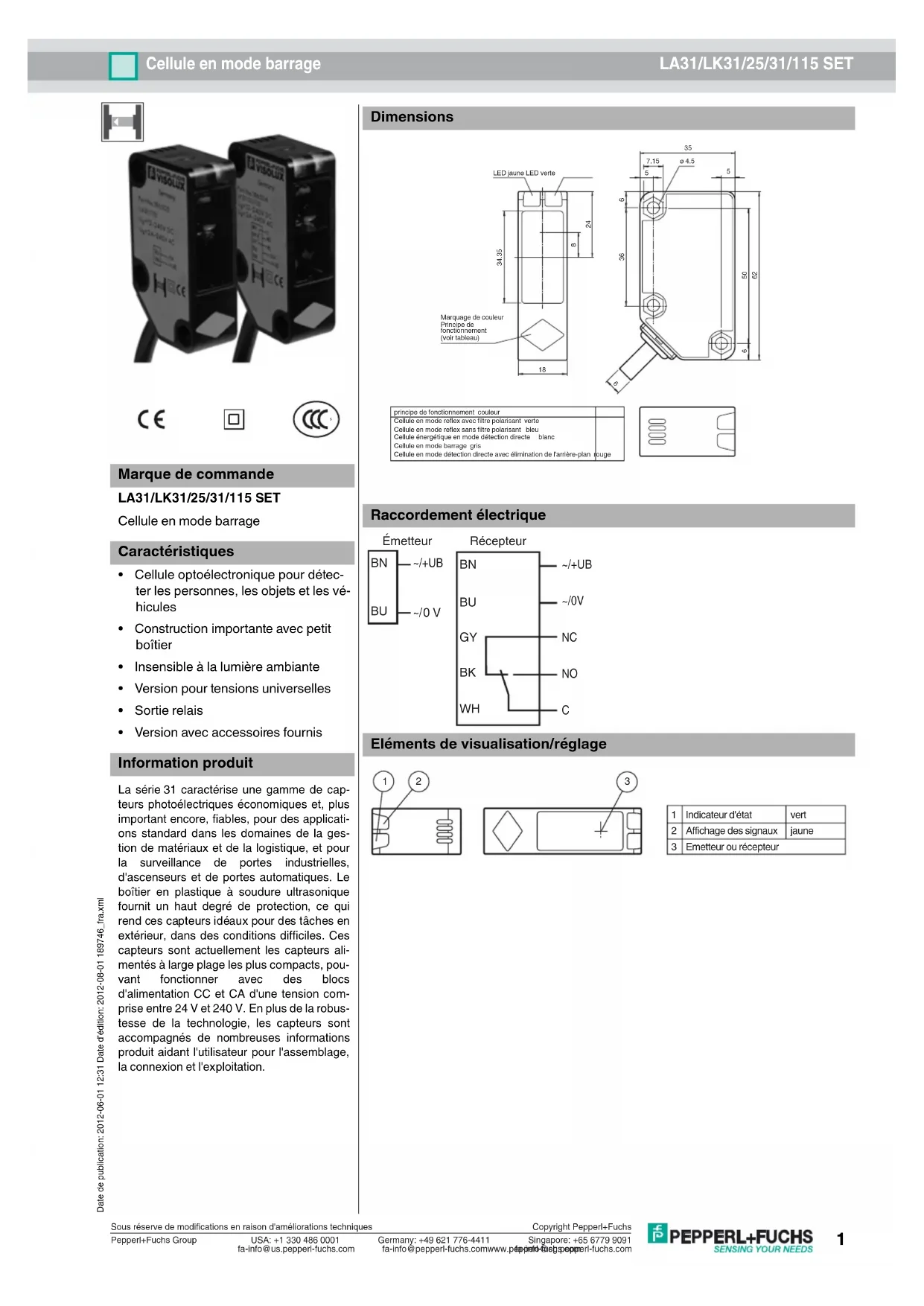

MODE D'EMPLOI LA31/LK31/25/31/115 SET2 Pepperl+Fuchs

Cellule en mode barrage

Caractéristiques

• Cellule optoélectronique pour détecter les personnes, les objets et les véhicules
• Construction importante avec petit boîtier
  • Insensible à la lumière ambiante
  • Version pour tensions universelles
• Sortie relais
  • Version avec accessoires fournis

Information produit

La série 31 caractérise une gamme de capteurs photoélectriques économiques et, plus important encore, fiables, pour des applications standard dans les domaines de la gestion de matériaux et de la logistique, et pour la surveillance de portes industrielles, d'ascenseurs et de portes automatiques. Le boîtier en plastique à soudure ultrasonique fournit un haut degré de protection, ce qui rend ces capteurs idéaux pour des tâches en extérieur, dans des conditions difficiles. Ces capteurs sont actuellement les capteurs alimentés à large plage les plus compacts, pouvant fonctionner avec des blocs d'alimentation CC et CA d'une tension comprise entre 24 V et 240 V. En plus de la robustesse de la technologie, les capteurs sont accompagnés de nombreuses informations produit aidant l'utilisateur pour l'assemblage, la connexion et l'exploitation.

Dimensions

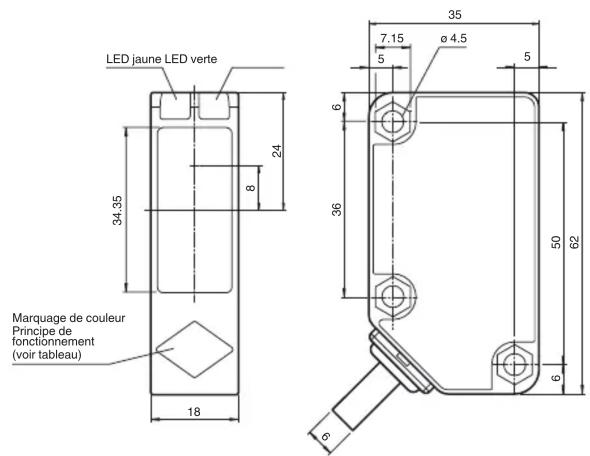

LED jaune LED verte 34.35 8 24 18 Marquage de couleur Principe de fonctionnement (voir tableau) 7.15 ø 4.5 5 6 36 35 50 62 6 ø

principe de fonctionnement couleur
Cellule en mode reflex avec filtre polarisant verteCellule en mode reflex sans filtre polarisant bleuCellule énergétique en mode détection directe blancCellule en mode barrage grisCellule en mode détection directe avec élimination de l'arrière-plan rouge

Raccordement électrique

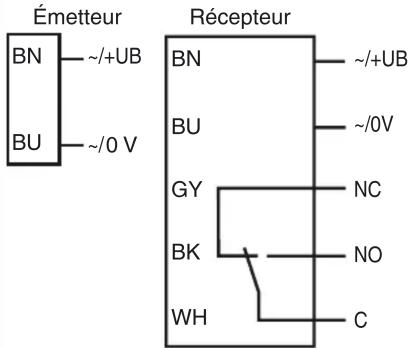

Émetteur BN ~/+UB BU ~/0 V Récepteur BN ~/+UB BU ~/0V GY NC BK NO WH C

Eléments de visualisation/réglage

1 2 3

1	Indicateur d'état	vert
2	Affichage des signaux	jaune
3	Emetteur ou récepteur

Caractéristiques techniques

Composants du système
Emetteur LA31/115
Récepteur	LK31/25/31/115
Caractéristiques générales
Domaine de détection d'emploi 0 ... 30 m
Domaine de détection limite 43 m
Emetteur de lumière LED
Type de lumière rouge, lumière modulée , 630 nm
Aide à l'alignement LED jaune :
	1. LED allumée en continu : faisceau lumineux libre et émetteur et récepteur bien orientés2. LED clignotante : point de commutation atteint3. LED éteinte : faisceau interrompu ou mauvaise orientation
Diamètre de la tache lumineuse env. 800 mm pour une distance de 30 m
Angle total du faisceau Emetteur : 0,5 ° , récepteur : 1,5 °
Limite de la lumière ambiante 50000 Lux
Accessoires fournis 2 x Equerre de fixation OMH-RL31-01 et matériel de montage
Valeurs caractéristiques pour la sécurité fonctionnelle
MTTF_d	790 a
Durée de mission ( T_M )	20 a
Couverture du diagnostic (DC)	0 %
Éléments de visualisation/réglage
Indication fonctionnement	LED verte : Alimentation (sous tension)
Visual. état de commutation	LED jaune :1. LED allumée en permanence : signal > 2 x point de commutation (réserve de fonction)2. LED clignote : signal entre 1 x point de commutation et 2 x point de commutation3. LED éteinte : signal < point de commutation
Caractéristiques électriques
Tension d'emploi	U_B 24 ... 240 V C.A.12 ... 240 V DC
Consommation à vide I	0Emetteur : ≤ 40 mArécepteur : ≤ 3 mA
Puissance absorbée P	0Emetteur : ≤ 1 VARécepteur : ≤ 1 VA
Sortie
Mode de commutation	commutation "clair"
Sortie signal	sortie relais, 1 contact inverseur
Tension de commutation	max. 250 V C.A./C.C.
Courant de commutation	max. 3 A
Capacité de commutation	C.C.: max. 150 W C.A.:max. 750 VA
Fréquence de commutation f	≤ 20 Hz
Temps d'action	≤ 25 ms
Conditions environnantes
Température ambiante	-25 ... 55 °C (-13 ... 131 °F)
Température de stockage	-40 ... 70 °C (-40 ... 158 °F)
Caractéristiques mécaniques
Mode de protection	IP67
Raccordement	Emetteur : Câble fixe 2 m , 2 filsrécepteur : Câble fixe 2 m , 5 fils
Matérial
Boîtier	Polycarbonate
Sortie optique PMMA
Masse	Emetteur : 116 grécepteur : 131 g
Agréments et certificats
Classe de protection	II , tension assignée ≤ 250 V C.A. pour le degré de pollution 1-2 selon CEI 60664-1 isolation de base entre la boucle de sortie et la boucle d'entrée selon EN 50178, tension assignée d'isolement 240 V C.A.
agrément CCC	Certified by China Compulsory Certification (CCC)

Applications typiques

• Surveillance des bords de fermeture des ascenseurs et portes industrielles automatiques
• Surveillance de la plage de giration des portails automatiques
• Détection et suivi d'objets dans la manutention

Plage de réglage

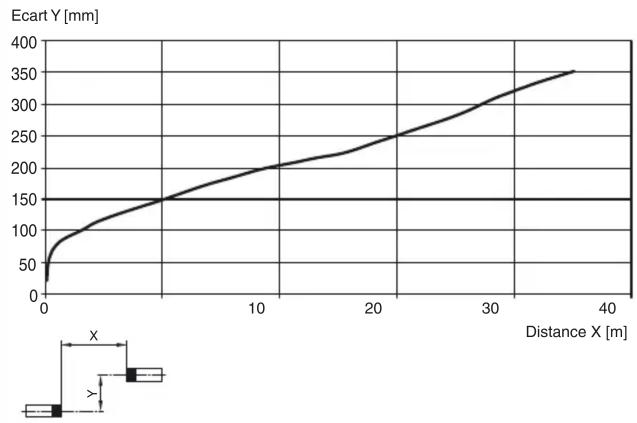

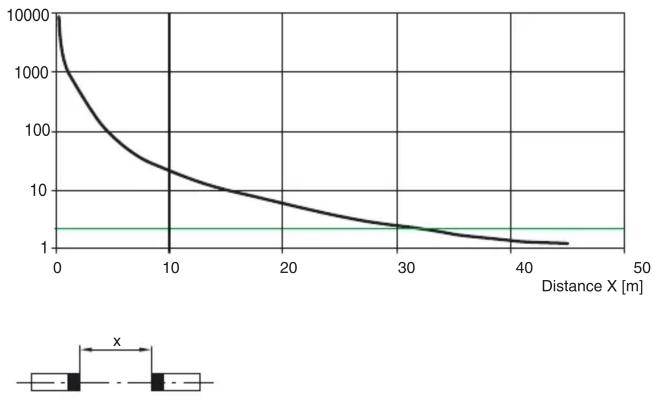

Courbe de réponse caractéristique
LA31/LK31/...31/115

50

Intensité relative de la lumière reçue

LD31/LV31...

LA31/LK31...

Seuil automatique
