Type de produit	Moniteur de jeux OLED 27"
Dimensions sans support (L x l x H)	604.4 x 35 x 366.9 mm
Dimensions avec support (L x l x H)	604.4 x 273.7 x 555.3 mm
Poids net sans support	3.98 kg
Poids net avec support	5.46 kg
Alimentation	Adaptateur DC 24V/10A
Consommation maximale	190 W
Consommation en veille	≤ 0,5 W
Résolution native	2560 x 1440 (QHD)
Fréquence de rafraîchissement maximale	240 Hz (DP) / 144 Hz (HDMI)
Temps de réponse	0,03 ms (gris à gris)
Technologie d'affichage	OLED, 10 bits, 1,07 milliard de couleurs
Connectique vidéo	HDMI 2.0 x2, DisplayPort 1.4 x2, USB-C x1
Connectique USB	USB-A 3.2 x2, USB-B x1
Sortie audio	Prise écouteurs 3,5 mm
Fonctions gaming	AMD FreeSync Premium, HDR10, modes jeu (FPS, RTS, MOBA), assistant visée, compteur FPS
Réglages ergonomiques	Hauteur 110 mm, inclinaison -5°/+15°, pivot ±90°, rotation gauche/droite ±15°
Compatibilité montage mural	VESA 100 x 100 mm (vis M4x14 mm)
Entretien et nettoyage	Débrancher l'écran, nettoyer avec un chiffon doux légèrement humide (sans solvant), ne pas appliquer de pression sur l'écran
Consignes de sécurité	Ne pas ouvrir le boîtier, ne pas exposer à la pluie ou à l'humidité, éviter les chocs, faire appel à un technicien agréé pour toute réparation
Pièces détachées et réparabilité	Pièces incluses : support, vis de base, câbles (HDMI, DP, USB-C, USB-A/B, alimentation). Réparations par un technicien agréé uniquement.
Informations générales	Marque : Cooler Master, Modèle : GZ2711, Catégorie : Moniteur, Garantie : standard constructeur

FOIRE AUX QUESTIONS - GZ2711 COOLER MASTER

Comment nettoyer l'écran OLED du Cooler Master GZ2711 ?

Éteignez le moniteur et débranchez le câble d'alimentation. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux (non sur l'écran), puis essuyez délicatement l'écran. N'utilisez jamais de produits abrasifs ou de liquides en excès.

Que signifie le voyant lumineux sur le moniteur ?

Le voyant d'alimentation est blanc lorsque le moniteur est allumé et orange lorsqu'il est en mode d'économie d'énergie (veille).

Comment régler la hauteur et l'inclinaison du moniteur ?

Tenez fermement le support et exercez une pression sur la base pour régler la hauteur (course de 110 mm). Pour l'inclinaison, inclinez doucement l'écran vers l'avant ou l'arrière entre -5° et +15°. Évitez de toucher l'écran lors du réglage.

Puis-je monter le Cooler Master GZ2711 sur un bras mural ?

Oui, le moniteur est compatible avec les supports muraux VESA 100 x 100 mm. Utilisez les vis M4x14 mm fournies (ou adaptées) et suivez les instructions d'installation murale dans le manuel.

Quels câbles sont inclus dans l'emballage ?

Le carton contient : câble d'alimentation, adaptateur secteur, câble HDMI, câble DisplayPort, câble USB-C, câble USB A vers B, un clip de gestion des câbles et une vis de base.

Comment activer AMD FreeSync Premium sur ce moniteur ?

Accédez au menu OSD via le bouton de navigation, allez dans 'Configuration de jeu' et réglez 'AMD FreeSync Premium' sur 'Activé'. Assurez-vous que votre carte graphique compatible FreeSync est connectée via DisplayPort.

Quels sont les modes d'image disponibles ?

Les modes incluent : Standard, Jeu FPS, Jeu RTS, Jeu MOBA, Film, Web, Texte, Mac, Mono (monochrome). Vous pouvez basculer entre eux via le menu rapide ou le menu OSD.

Le moniteur prend-il en charge le HDR ?

Oui, le moniteur supporte le HDR10. Dans le menu OSD, allez dans 'Réglage d'image' et réglez 'HDR10' sur 'Auto' pour activer automatiquement le HDR lorsque le contenu est détecté.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le câble d'alimentation et l'adaptateur sont bien branchés. Assurez-vous que la source d'entrée (HDMI, DP, USB-C) est correctement sélectionnée via le bouton 'Input'. Si le problème persiste, contactez un technicien agréé.

Comment réinitialiser les paramètres d'usine du moniteur ?

Dans le menu OSD, allez dans 'Menu de réglage' et sélectionnez 'Rappel de mémoire' (ou une option similaire) pour rétablir les valeurs par défaut. Confirmez votre choix.

MODE D'EMPLOI GZ2711 COOLER MASTER

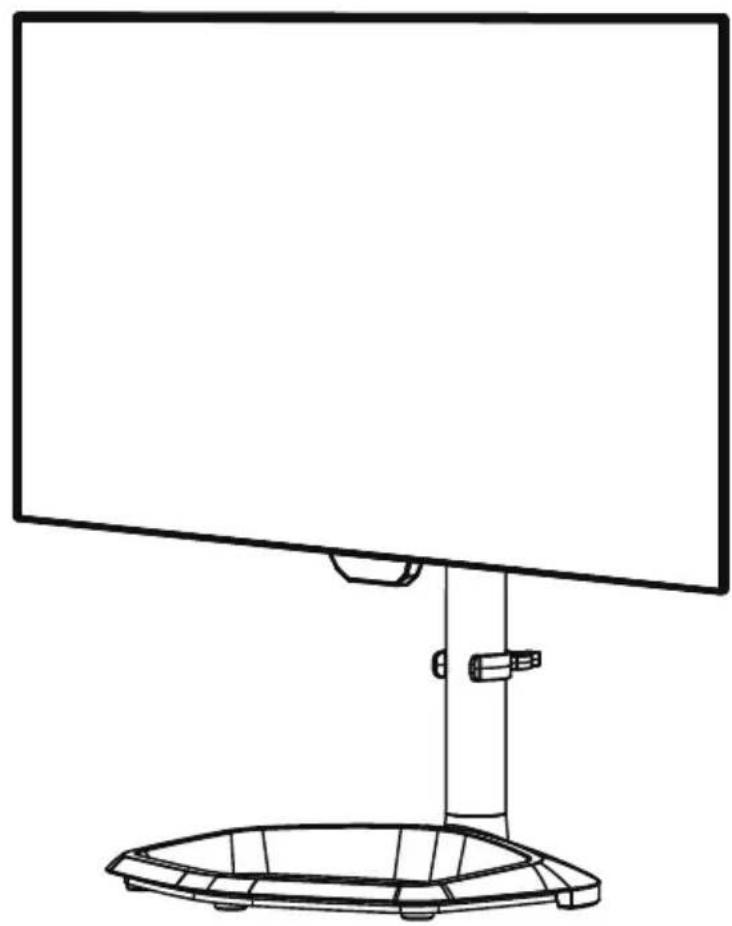

Cooler Master moniteur de jeux 27"

Manuel d'utilisation

Instructions de sécurité importantes ....1

Contenu d'emballage 2

Connectez le moniteur à la base.... 3

Réglage de moniteur 5.

Instructions d'installation murale . 6

Boutons de contrôle externe....7

Introductions de fonction OSD 9

Résolution HDMI et DP supportée 19

Déclaration de substances restreintes.... 20

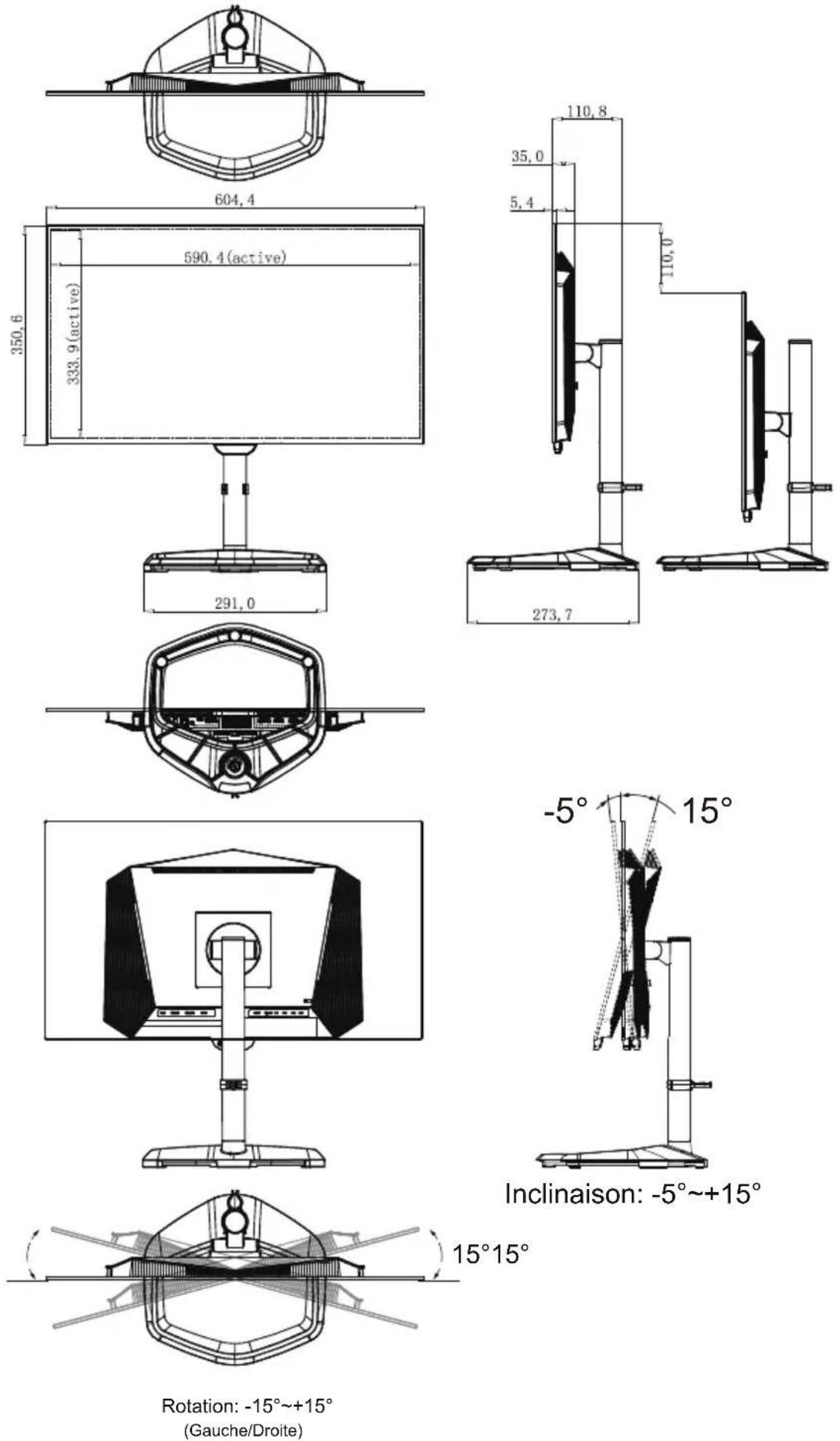

Dimensions de l'apparence de produit....21

Exigences et notice de sécurité

Notice de sécurité de FCC

Ce produit a été testé et déterminé pour la conformité avec les limites d'un appareil numérique de classe B et la partie 15 de la réglementation de FCC. Ces exigences sont définies pour la protection raisonnable d'environnement d'installation domestique contre les interférences dangereuses. Ce produit générera, utilisera et émettra l'énergie radiofréquence. L'installation et l'utilisation qui n'est pas conforme aux instructions peuvent provoquer les interférences dangereuses avec les communications radio. Cependant, nous ne pouvons pas garantir qu'il n'existe aucune interférence pour certaines méthodes d'installation. Si ce produit a provoqué les interférences dangereuses avec la réception radio ou TV (allumez ou éteignez ce produit pour la confirmation), l'utilisateur peut essayer d'effectuer le réglage avec les méthodes suivantes:

• Re-ajustez l'angle et la position de l'antenne de réception.
• Augmentez la distance entre l'appareil et le récepteur.
• N'utilisez pas la prise d'alimentation de l'appareil avec le récepteur ensemble.
• Si l'assistance est nécessaire, contactez le distributeur ou le technicien radio/TV professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que le moniteur est conforme aux normes clés suivantes et les autres dispositions concernées:

EMC Directive 2014/30/EU, Directive de Basse Tension 2014/35/EU, RoHS Directive 2011/65/EU et Directive 2009/125/CE établissant un cadre pour la définition d'exigences d'éco-conception des produits relatifs à l'énergie.

Remarque:

Afin d'éviter le dommage de moniteur, ne soulevez pas le moniteur sur la base de support.

Remarque: Câble blindé

Afin de se conformer aux exigences EMC, un câble blindé doit être utilisé pour la connection entre ce produit et tout autre appareil informatique.

Remarque:

Le moniteur est exclusivement utilisé pour l'affichage de vidéo et d'images des informations acquises par les appareils électroniques.

Remarque: Appareils

Seul l'appareil (appareil I/O, terminal et imprimante etc.) qui a été certifié et respecte les limites de classe B peut être vendu avec ce produit. Si ce produit est utilisé avec tout autre appareil non certifié, il peut provoquer les interférences avec la réception radio et TV.

Avertissement

Tout changement ou toute modification non approuvé par le fabricant d'origine peut entraîner que l'utilisateur perd le droit d'utilisation de ce produit. Cette autorisation est donnée par la Commission Fédérale de Communications.

Exigences d'utilisation

Ce produit respecte les limites de la partie 15 de réglementation FCC. Lorsque ce produit est utilisé, veuillez respecter deux exigences suivantes: (1) Ce produit ne doit pas générer les interférences dangereuses; et (2) Ce produit doit accepter tout signal d'interférence reçu, y compris les interférences qui sont susceptibles d'entraîner le fonctionnement inattendu.

Élimination des déchets d'équipement par les utilisateurs domestiques dans EU

Si ce symbole apparaît sur un produit et son emballage, il signifie que le produit ne peut pas être jeté avec les autres déchets ménagers. Vous devez remettre les déchets d'équipements dans un centre de recyclage désigné pour le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés de ressources lors de l'élimination des déchets d'équipement sont utiles pour protéger les ressources naturelles et ils peuvent garantir que le recyclage de ressources peut protéger la santé humaine et l'environnement. Pour les informations détaillées sur les centres de recyclage où les équipements usagés sont éliminés, contactez le bureau municipal local, le service de nettoyage ou le magasin où se trouve le produit acheté.

Déclaration du Ministère de Communications de Canada

Cet appareil numérique ne dépasse pas les limites de classe B pour les émissions de bruit radio provenues par les appareils numériques définies dans les réglementations sur les interférences radio du ministère canadien de Communications.

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Cet appareil numérique de classe B satisfait à toutes les exigences de réglementation canadienne sur les équipements qui peuvent causer les interférences.

Instructions de sécurité importantes

Veuillez attentivement lire les instructions suivantes.

1. Pour nettoyer l'écran de moniteur OLED:
   Éteignez le moniteur OLED et débranchez le fil d'alimentation.
   Vaporisez la solution de nettoyage sans solvant sur un chiffon et nettoyez délicatement l'écran.

2. Ne placez pas le moniteur OLED près d'une fenêtre. L'exposition de moniteur à la pluie, à l'humidité ou à la lumière de soleil peut provoquer le dommage grave.

3. N'appliquez pas la pression sur l'écran OLED. La pression excessive peut causer les dommages permanents sur l'écran.

4. Ne retirez pas le couvercle et n'essayez pas de réparer cet appareil de vous-même.

Un technicien agréé doit effectuer l'entretien de toute nature.

1. Stockez le moniteur OLED dans une pièce avec une température de -20°C à 60°C (- 4°F à 140°F). Le stockage de moniteur OLED en dehors de cette plage peut entraîner les dommages permanents.

2. Débranchez immédiatement votre moniteur et appelez un technicien agréé si l'une des circonstances suivantes se produit:

3. Le câble de signal de moniteur au PC est effiloché ou endommagé.

4. Le liquide est renversé sur le moniteur OLED ou le moniteur est exposé à la pluie.
5. L'écran OLED ou le boîtier est endommagé.

Contenu d'emballage

A

Moniteur x 1 Support d'appui x 1
D

E

Fil d'alimentation x 1 Adaptateur d'alimentation x 1 Câble HDMI x 1

G

H

|

Câble USB de type A vers B x1 (Transmission de données de PC et de moniteur)

Câble DP x 1 Câble de type C x 1
J

K

Clip de câble x 1
(Utilisé pour le câble fixé à l'arrière de support)
Vis de base x1
(Utilisé pour le câble fixé à l'arrière de support)

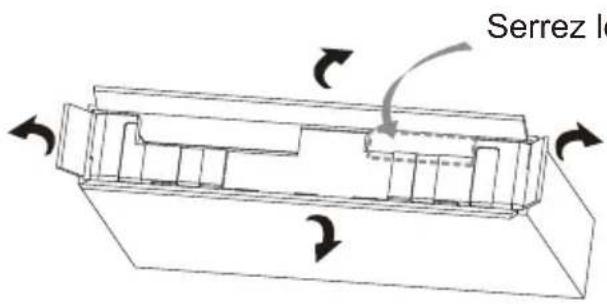

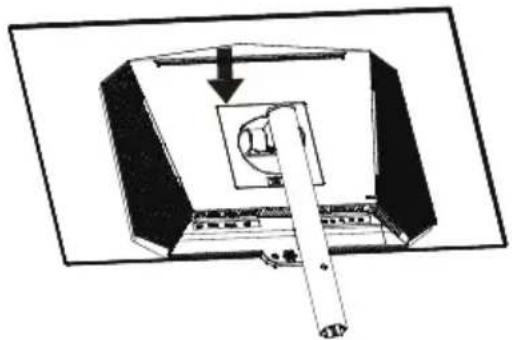

Connectez le moniteur à la base

1

Serrez I

Serrez les mains

2

Ouvert

3

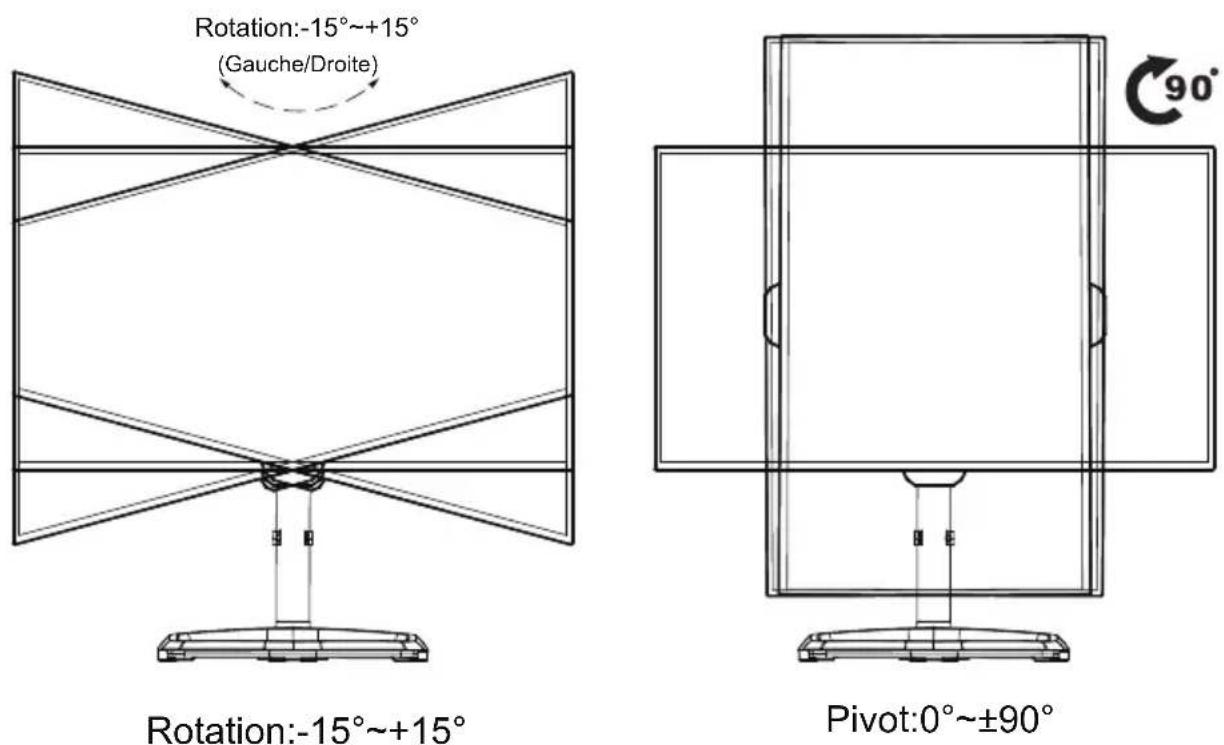

- Pour les meilleurs résultats, on recommande de directement regarder l'avant de moniteur et d'effectuer les réglages nécessaires.

• Assurez que le moniteur est verticalement monté sur la base de support.

·Lors du réglage des angles de vue de moniteur, évitez de toucher l'écran et tenez le support afin d'éviter qu'il tombe.

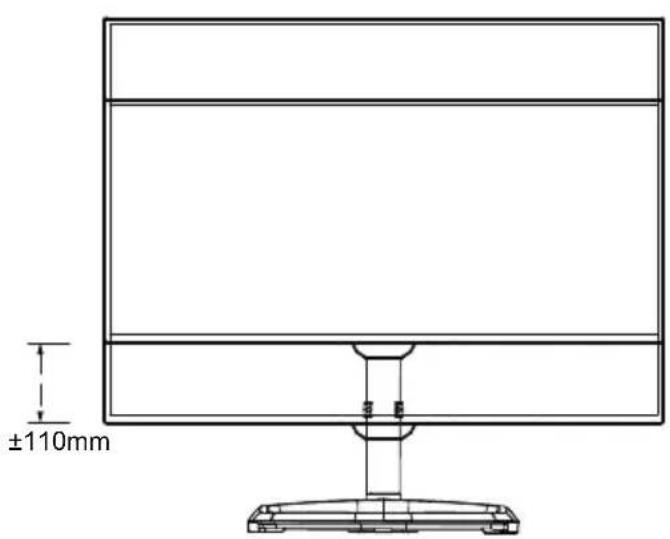

±110mm

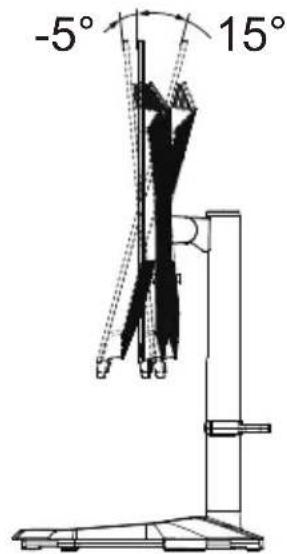

-5° 15°

Inclinaison:-5°\~+15° Réglage de l

Remarque: C'est normal que le moniteur tremble légèrement lorsque vous réglez l'angle de vue.

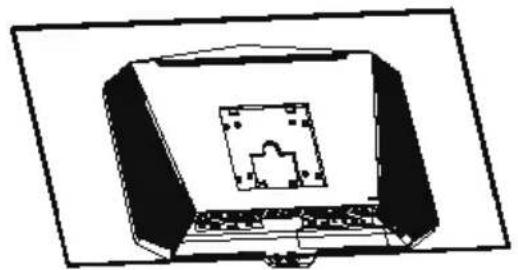

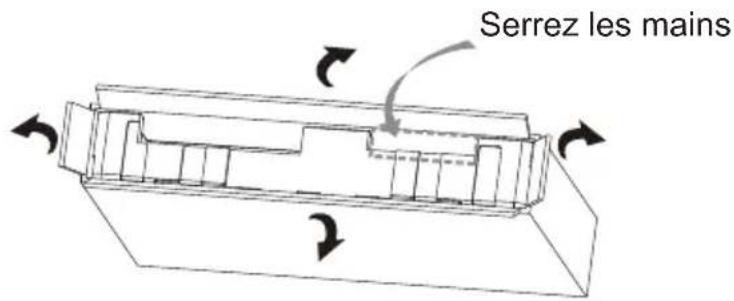

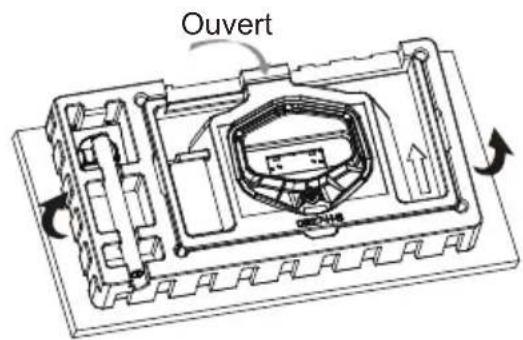

Instructions d'installation murale

1

Serrez les mains

2

Ouvert

3

Spécification de vis (unique pour le couvercle arrière): M4X14mm*4 pièces

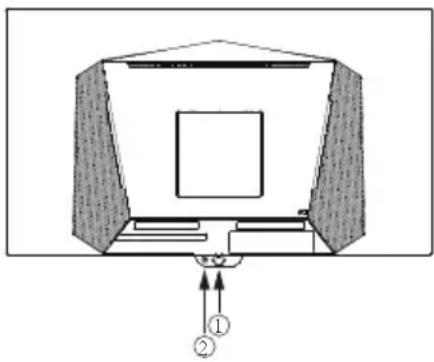

Boutons de contrôle externe

Boutons de navigation <①>: Appuyez sur le bouton de navigation pour entrer dans le menu

<>, faire le réglage et la navigation dans le menu OSD en fonction des icônes sur l'écran.

Bouton d'alimentation<②>: Allumez/éteignez le moniteur.

REMARQUE: Voyant d'alimentation;

Blanc= ALLUMAGE;

Orange = économie d'énergie.

a. Mode d'image: changez et commutez les modes d'image.

b. Contraste/Luminosité: réglez le contraste/la luminosité
c. Sélection d'entrée: sélectionnez les différentes entrées et faites la commutation aux différentes entrées.

Les explications du menu OSD et des symboles de menu rapide OSD et leurs utilisations fonctionnelles sont indiquées ci-dessous.

Menu: afficher le menu OSD complet.

Selection: entrer dans le sous-menu en surbrillance ou modifier l'entrée de menu sélectionné.

Exit: fermer le menu OSD. Désactiver les étiquettes de bouton sur l'écran.

Retour: revenir au menu précédent ou quitter la modification d'entrée.

Haut: déplacer la surbrillance vers le haut.

Bas: déplacer la surbrillance vers le bas.

Gauche/Diminuer: déplacer la surbrillance vers la gauche ou diminuer la valeur affichée lors de la modification d'une entrée.

Droite/Augmenter: déplacer la surbrillance vers la droite ou augmenter la valeur affichée lors de la modification d'une entrée.

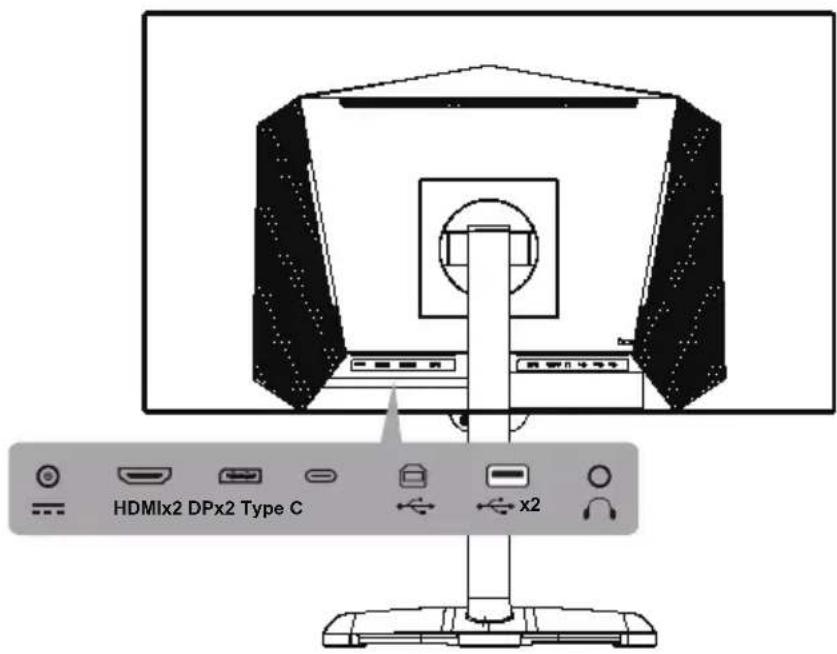

HDMIx2 DPx2 Type C X2

Introductions de fonction OSD

			Valeur par défautNiv
SÉLECTION D'ENTRÉE	HDMI1
	HDMI2
	PORT D'AFFICHAGE 1
	PORT D'AFFICHAGE 2
	TYPE C
RÉGLAGE AUDIO	VOLUMEN	(-/+) 0-100	50
	MUET	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
MODE DE VUE	STANDARD		STANDARD
	JEU FPS
	JEU RTS
	JEU MOBA
	FILM
	WEB
	TEXTE
	MAC
	MONO
RÉGLAGE D'IMAGE	LUMINOSITÉ	(-/+) 0-100	100
	CONTRASTE	(-/+) 0-100	70
	RATIO D'ASPECT	4:3	16:9
		5:4
		16:9
		16:10
	NETTETÉ	(-/+) 0-100 50
	STABILISATION DE NOIR	(-/+) 0-100 50
	SUR-SCANNAGE	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	HDR10	AUTO	AUTO
		DÉSACTIVATION
RÉGLAGE DE COULEUR	GAMMA	DESACTIVADO	2.2
		1.8
		2.0
		2.2
		2.4
		2.6
	TEMPÉRATURE DE COULEUR	BLEUÂTRE	INDIGÈNE
		FROID
		INDIGÈNE
		TIÈDE
		COULEUR D'UTILISATEUR
	COULEUR DE 6-AXES	TEINTE
		SATURATION
	MODE DE COULEUR	SRGB	INDIGÈNE
		ADOBE RGB
		DCI-P3
		REC709
		INDIGÈNE
	ESPACE DE COULEUR	AUTO	AUTO
		MODE RGB
		MODO YUV
		AUTO	AUTOPLAGE DE COUL
		PLAGE COMPLÈTE
		PLAGE LIMITÉE
	FILTRE DE LUMIÈRE BLEUE	(-/+) 0-100 0
CONFIGURATION DE JEU	AMD FreeSync Premium	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	ASSISTANT DE JEU	CROIX	DÉSACTIVATION
		COMPTEUR FPS	DÉSACTIVATION

veau 1 Ni

Introductions de fonction OSD

			Valeur par défautNiv
MENU DE RÉGLAGE	SÉLECTION DE LANGUE	English	ENGLISH
		Français
		Deutsch
		Español
		Italiano
		Suomi
		Swedish
		Русский
		Türkçe
		Czech
		日本語
		한국의
		繁體中文
		简体中文
	AVIS DE RÉSOLUTION	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	PIP / PBP	DÉSACTIVATION	DÉSACTIVATION
		PIP
		PBP
	INFORMATION	RÉSOLUTION:2560X1440H. FRÉQUENCE:XXKHZV. FRÉQUENCE:XXHZHORLOGE DE PIXEL:XXMHZNUMÉRO DE MODELE: GZ2711NUMÉRO DE SÉRIE:XX
	DÉLAI D'EXPIRATION OSD	(-/+) 5-60	15
	CONTEXTE D'OSD	ACTIVATION	ACTIVATION
		DÉSACTIVATION
	PIVOT D'OSD	ACTIVADO	DESACTIVADO
		DÉSACTIVATION
	INDICATEUR D'ALIMENTATION	ACTIVATION	ACTIVATION
		DÉSACTIVATION
	LUMIÈRE AMBIANTE	ROUGE	AUTO
		VERT
		BLEU
		VIOLET 1
		VIOLET 2
		VIOLET 3
		AUTO
		DÉSACTIVATION
	EXTINCTION AUTOMATIQUE	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	MODE VEILLE	30 MINUTES	DÉSACTIVATION
		45 MINUTES
		60 MINUTES
		120 MINUTES
		DÉSACTIVATION
	MODE ECO	STANDARD	STANDARD
		OPTIMISATION
		CONSERVATION
		RECHARGE USB
	PORT D'AFFICHAGE 1.1	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	DÉTECTION AUTOMATIQUE	ACTIVATION	ACTIVATION
		DÉSACTIVATION
	DDC/CI	ACTIVATION	ACTIVATION
		DÉSACTIVATION
	DSC	ACTIVATION	ACTIVATION
		DÉSACTIVATION
	USB 3.2	ACTIVATION	DÉSACTIVATION
		DÉSACTIVATION
	PROTECCIÓN OLED	RAFRAÍCHISSEMENT DE PIXEL
		DÉCALAGE D'ÉCRAN
		RÉGLAGE DE LA LUMINANCE DE LOGO
	RAPPEL DE MÉMOIRE

Menu Principal

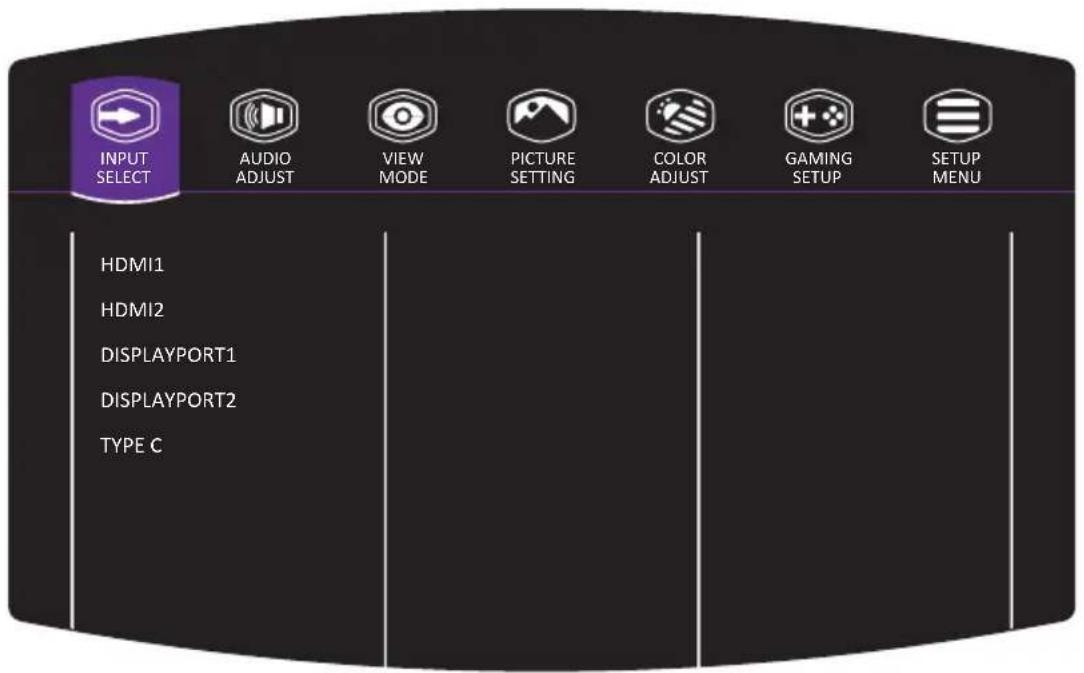

SELECTION D'ENTREE

INPUT SELECT AUDIO ADJUST VIEW MODE PICTURE SETTING COLOR ADJUST GAMING SETUP SETUP MENU HDMI1 HDMI2 DISPLAYPORT1 DISPLAYPORT2 TYPE C

Remarque: Entrez dans le menu d'entrée pour commuter le signal d'entrée.

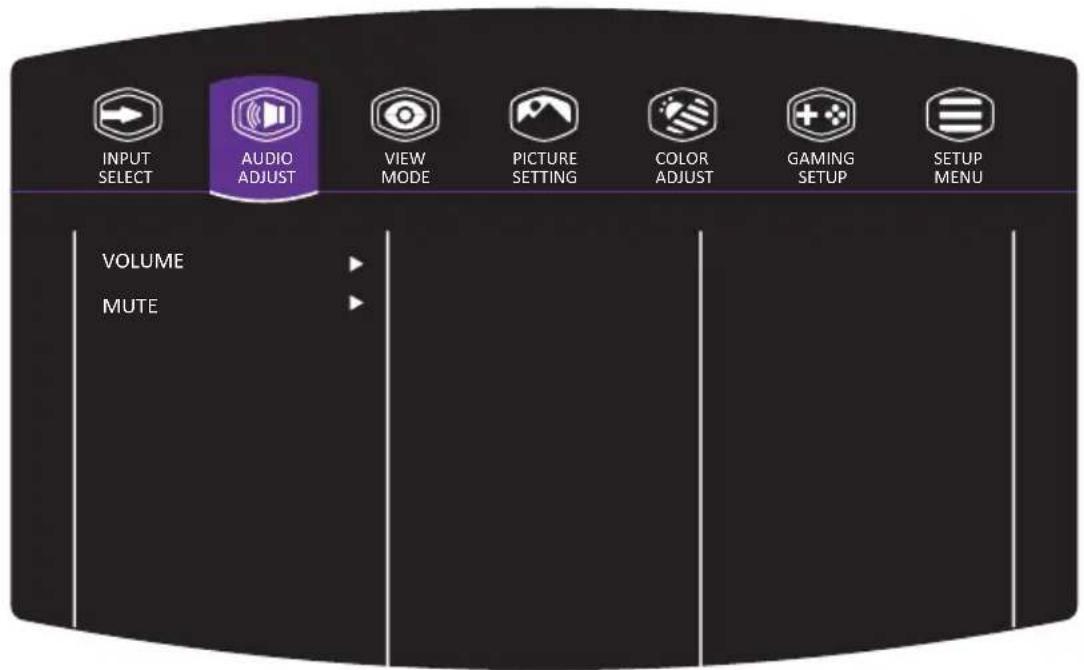

RÉGLAGE AUDIO

INPUT SELECT AUDIO ADJUST VIEW MODE PICTURE SETTING COLOR ADJUST GAMING SETUP MENU VOLUME MUTE

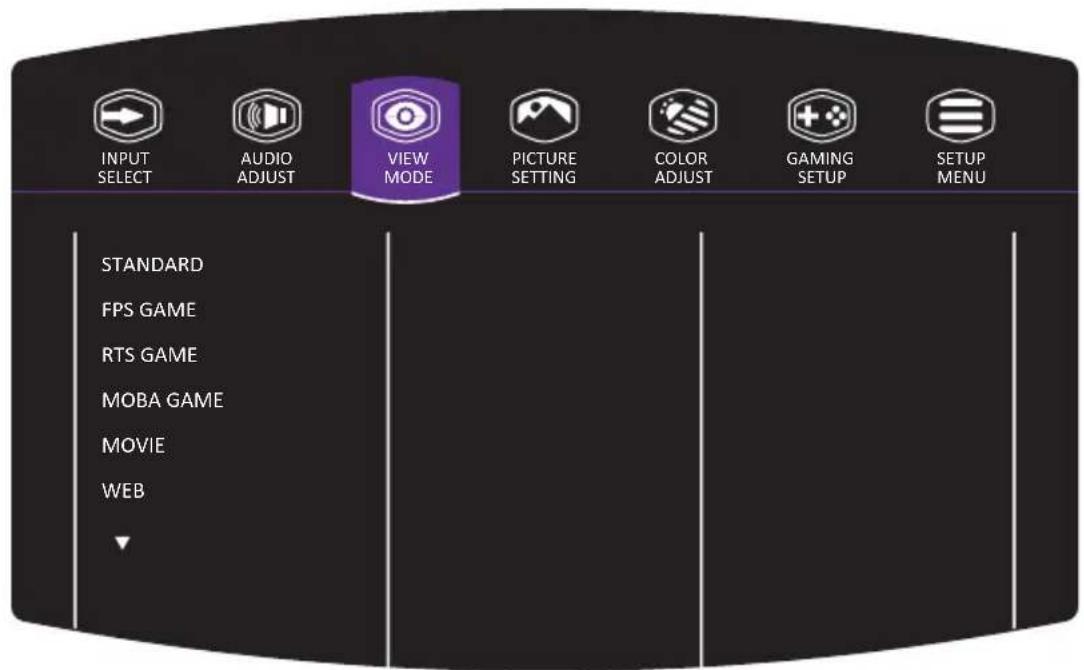

MODE DE VUE

INPUT SELECT AUDIO ADJUST VIEW MODE PICTURE SETTING COLOR ADJUST GAMING SETUP MENU STANDARD FPS GAME RTS GAME MOBA GAME MOVIE WEB

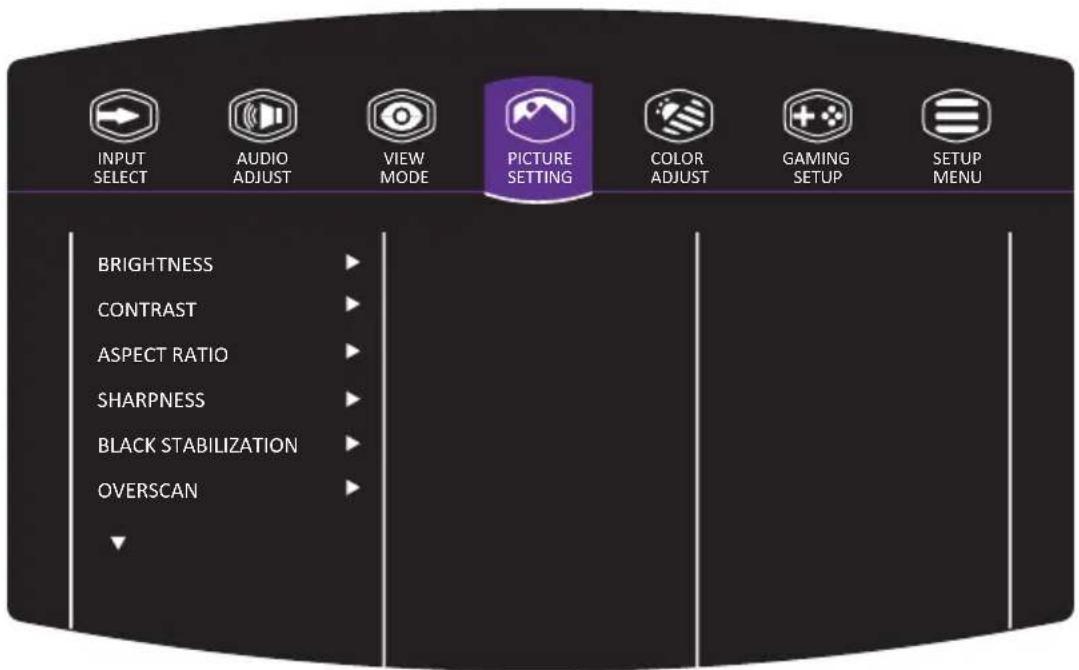

RÉGLAGE D'IMAGE

INPUT SELECT AUDIO ADJUST VIEW MODE PICTURE SETTING COLOR ADJUST GAMING SETUP MENU BRIGHTNESS CONTRAST ASPECT RATIO SHARPNESS BLACK STABILIZATION OVERSCAN

Remarque: Modèle de choix de toutes les sortes d'image.

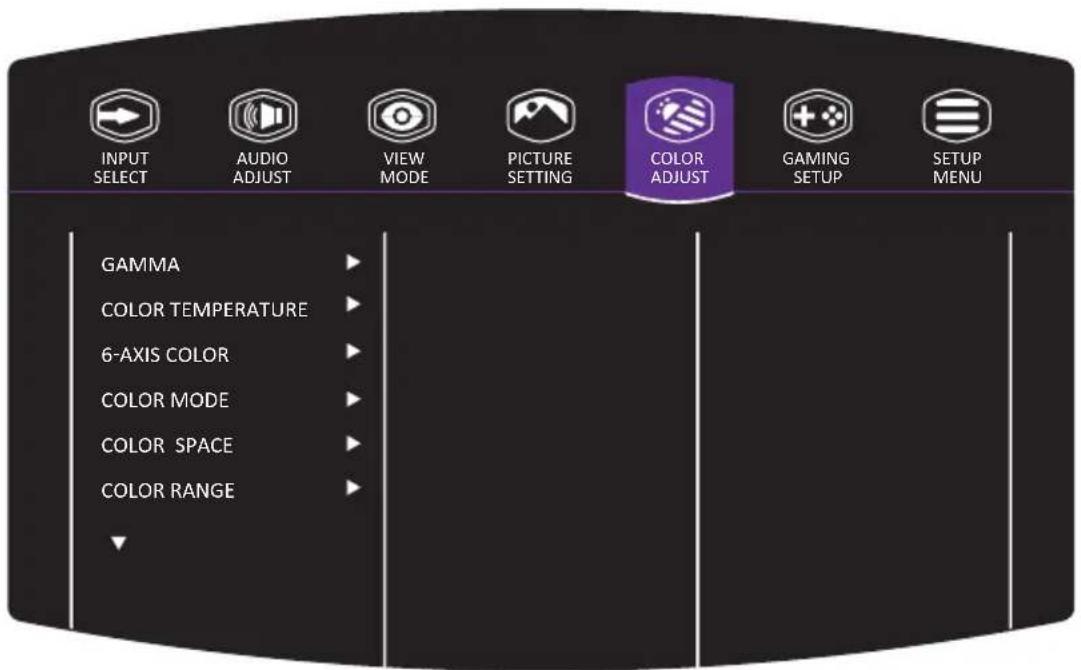

REGLAGE DE COULEUR

INPUT SELECT AUDIO ADJUST VIEW MODE PICTURE SETTING COLOR ADJUST GAMING SETUP MENU GAMMA COLOR TEMPERATURE 6-AXIS COLOR COLOR MODE COLOR SPACE COLOR RANGE

Panneau OLED		Taille	27"
		Pas de pixel	0.2292(H) x 0.2292 (V)mm
		Luminosité	450cd/m2 Crête Typ; 150cd/m2 (Centre 1point, Typ.)
		Contraste	10,000,000:1 (Min.), 15,000,000 :1 (Typ.)
		Angle de vue	≥ 178°/178° (Typ.)
		Temps de réponse	0.03ms
Couleurs d'affichage 1.07 (milliard), 10bits
Fréquence d'affichage maximale (Résolution H*V/Fv)			2560 x 1440@240Hz (Interface DP)2560 x 1440@144Hz (Interface HDMI)
Consommation d'alimentation	Mise sous tension		190W Max
			≤0.5WVeille
	Mise hors tension		≤0.3W
Connecteur d'entrée/sortie			HDMI x 2 + DP x2 +Type C x1;Type A x 2 + Type B x1;Écouteur x 1;
Signal vidéo d'entrée			Signal HDMI (unique pour le modèle d'entrée HDMI);Signal DP (unique pour le modèle d'entrée DP)Signal de Type C (uniquement pour le modèle d'entrée de Type C)Signal de Type B (uniquement pour le modèle d'entrée de Type B)
Effet audio Sortie Audio (unique pour le modèle de sortie audio)
Adaptateur			DC 24V/10A
Conditions environnementales			empérature d'opération: 0°C~40°C;Température de stockage: -20°C~60°C;Humidité d'opération: 20~80%
Taille de machine (L x Wx H)			604.4 x 35 x 366.9mm (sans support/base)
			604.4 x 273.7 x 555.3 mm (avec support d'appui/base)
Dimensions de boîte (WxHxD)			850x133x476mm
Poids brut (Esti.)			8.71±0.5kg
Poids (Net)			3.98±0.3kg (sans support/base);5.46±0.3kg (avec support d'appui/base)
Spécifications de machine			Réglage de hauteur: 0~110 mmRotation: 0~15° pour la gauche et la droitePivot: 0~±90°Inclinaison: -5° ~+15°

Conformité

Raccolta Carta

Si vous avez les questions sur l'utilisation de moniteur, veuillez visiter:

*Les spécifications peuvent être modifiées sans préavis.

**La luminosité d'écran de 160 nits est mesurée sans connection audio/USB/secteur de carte.

Réglage d'heure supporté

Mode Résolution		Fréquence horizontale (KHz)	Fréquence verticale (Hz)	Horloge de pixel nominale (MHz)	Port
						DP INHDMI IN
VGA	640x480@60Hz	31.469	59.940	25.175	O	O
	640x480@72Hz	37.861	72.809	31.500	O	O
	640x480@75Hz	37.500	75.000	31.500	O	O
MAC	640x480@66.66Hz	35.000	66.667	30.240	O	O
VESA	720x400@70Hz	31.469	70.087	28.322	O	O
SVGA	800x600@56Hz	35.156	56.250	36.000	O	O
	800x600@60Hz	37.879	60.317	40.000	O	O
	800x600@72Hz	48.077	72.188	50.000	O	O
	800x600@75Hz	46.875	75.000	49.500	O	O
MAC	832x624@74.55Hz	49.722	74.550	57.280	O	O
XGA	1024x768@60Hz	48.363	60.004	65.000	O	O
	1024x768@70Hz	56.476	70.069	75.000	O	O
	1024x768@75Hz	60.023	75.029	78.750	O	O
VESA	1152x864@75Hz	67.500	75.000	108.000	O	O
	1280x960@60Hz	60.000	60.000	108.000	O	O
SXGA	1280x1024@60Hz	63.981	60.020	108.000	O	O
	1280x1024@75Hz	79.976	75.025	135.000	O	O
VESA	1280x720@60Hz	45.000	60.000	74.250	O	O
WXGA+	1440x900@60Hz	49.702	59.810	83.500	O	O
WSXGA+	1680x1050@60Hz	55.935	59.887	106.500	O	O
FHD	1920x1080@60Hz	67.500	60.000	148.500	O	O
	1920x1080@120Hz	148.697	119.982	285.500	O	O
QHD	2560x1440@60Hz	93.359 59.951	241.500		O	O
	2560x1440@120Hz	94.433 119.8	80 497.750		O	O
	2560x1440@144Hz	228.906 143.8	56 586.000		O	O
	2560x1440@165Hz	244.4 165 664	67		O	O
	2560x1440@240Hz	356.7 240 966	8		O	O

Déclaration de substances restreintes

Équipement: moniteur OLED Monitor Désignation de type (Type): GZ2711
Unité	Substances restreintes et ses symboles chimiques
	Plomb M (Pb)	Mercure Cadmium (Hg)	(Cd)	Chrome hexavalent ( Cr^+6 )	Biphényles polybromés (PBB)	Éthers de biphényles polybromés (PBDE)
Boîters internes et externes (boîtier externe, boîtier, support...)	○	○	○	○	○	○
Panneau principal	—	○	○	○	○	○
Autres circuits imprimés	—	○	○	○	○	○
Panneau d'affichage OLED	○	○	○	○	○	○
Haut-parleurs	○	○	○	○	○	○
Base	○	○	○	○	○	○
Alimentation (adaptateur de commutation)	—	○	○	○	○	○
Accessoires (câble d'alimentation, câble de signal HDMI...)	○	○	○	○	○	○
Autres composants fixes (vis, pinces, loquets)	○	○	○	○	○	○
Remarque 1: “Excédent de 0.1 wt %” et “excédent de 0.01 wt%” indiquent que la teneur en pourcentage de substance restreinte dépasse la valeur en pourcentage de référence de la condition de présence.Remarque 2: “O” indique que la teneur en pourcentage de substance restreinte ne dépasse pas le pourcentage de la valeur de référence de présence.Remarque 3: "-" indique que la substance restreinte réglementée correspond à l'exemption.

Dimensions de l'apparence de produit

Rotation: -15^ +15^
(Gauche/Droite)
Inclinaison: -5^ +15^
