Caractéristiques techniques	Four à convection, capacité de 70 litres, puissance de 2400 W, température réglable jusqu'à 250°C.
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle.
Utilisation	Panneau de contrôle numérique, minuterie intégrée, éclairage intérieur.
Entretien	Revêtement intérieur en émail facile à nettoyer, grille et plat en acier inoxydable.
Sécurité	Système de verrouillage de porte, protection contre la surchauffe.
Informations générales	Dimensions : 60 x 60 x 60 cm, poids : 30 kg, garantie de 2 ans.

FOIRE AUX QUESTIONS - MES 8007 X CATA

Comment préchauffer le four CATA MES 8007 X ?

Pour préchauffer le four, sélectionnez la fonction de cuisson souhaitée, réglez la température désirée et appuyez sur le bouton de démarrage. Attendez que le témoin de préchauffage s'éteigne.

Pourquoi mon four ne chauffe-t-il pas ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la température est réglée correctement.

Comment nettoyer l'intérieur du four CATA MES 8007 X ?

Utilisez un nettoyant doux et un chiffon non abrasif. Pour les taches tenaces, laissez agir le nettoyant quelques minutes avant de frotter.

Le four émet un bruit étrange, que faire ?

Si le bruit provient du ventilateur ou du moteur, cela peut être normal. Cependant, si le bruit est inhabituel, débranchez le four et contactez un service technique.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de minuterie pour régler la durée souhaitée. Le minuteur émettra un signal sonore à la fin du temps imparti.

Mon plat ne cuit pas uniformément, que faire ?

Assurez-vous que le plat est placé au centre de la grille. Évitez de trop charger le four et vérifiez que la température est correctement réglée.

Comment réinitialiser le four CATA MES 8007 X ?

Pour réinitialiser, débranchez le four pendant quelques minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres.

Peut-on utiliser du papier sulfurisé dans le four ?

Oui, vous pouvez utiliser du papier sulfurisé, mais assurez-vous qu'il ne touche pas les éléments chauffants pour éviter tout risque d'incendie.

Comment régler la température du four ?

Utilisez le bouton de température pour sélectionner la température souhaitée en degrés Celsius. Vérifiez l'affichage pour confirmer le réglage.

Où trouver le manuel d'utilisation du four CATA MES 8007 X ?

Le manuel d'utilisation est souvent inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de CATA dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MES 8007 X CATA

Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, de acordo com as nossas Normas Ambientais Nacionais. Não elimine os materiais de embalagem junto com o lixo doméstico ou outros. Leve-os aos pontos de recolha de material de embalagem indicados pelas autoridades locais. PO109 Cher client, Nous vous remercions de la confiance que vous nous avez témoigné en achetant ce produit. Notre objectif est de vous permettre d’utiliser de façon optimale et efficace ce produit respectueux de l’environnement produit dans nos installations modernes et soumis à des conditions précises de qualité. Nous vous conseillons de lire attentivement ce manuel d’utilisation avant d’utiliser le four et de le conserver pour pouvoir bénéficier des fonctions du four encastré pendant une longue période comme au premier jour. REMARQUE: Ce manuel d’utilisation a été préparé pour plusieurs modèles. Il se peut que votre appareil ne présente pas certaines fonctions mentionnées dans le présent manuel. Les images du produit sont schématiques. Ce produit a été fabriqué dans des installations modernes respectueuses de l’environnement et ne sont pas nuisibles pour la nature. Les produits marqués d’un astérisque (*) sont optionnels. « Conforme à la directive DEEE concernant les équipements électriques et électroniques usagés. » FR110 Contenu Avertissements importants 111 Raccordement électrique 120 Présentation de l'appareil 121 Accessoires 122 Spécications techniques 123 Installation de l'appareil 123 Panneau de commande 130 Utilisation du four 131 Utilisation du grill 132 Utilisation de la rôtissoire pour poulet 133 Types de programmes 133 Recommandations relatives à la cuisson 134 Table de cuisson 135 Cuisson avec pierre à pizza 136 Maintenance et nettoyage 137 Nettoyage à la vapeur 137 Nettoyage et installation de la porte du four 138 Nettoyage de la vitre du four 139 Parois catalytiques 139 Positions de la grille 139 Remplacement de l'ampoule du four 140 Dépannage 141 Règles de manutention 143 Recommandations pour économiser l’énergie 143 Mise au rebut respectueuse de l’environnement 144 Informations relatives à l’emballage 144 FR111 AVERTISSEMENTS IMPORTANTS

1. L’installation et la réparation doivent toujours être

effectuées par un « SERVICE AUTORISÉ ». Le fabricant ne peut être tenu responsable des opérations effectuées par des personnes non autorisées.

2. Veuillez lire attentivement ce mode d’emploi. Ainsi,

seulement de cette manière vous pouvez utiliser l’appareil en toute sécurité et de façon correcte.

3. Le four doit être utilisé conformément aux instructions

4. Veuillez vous assurer que les enfants de moins de

8 ans et les animaux domestiques soient à l’écart lors de l’utilisation.

5. Les pièces accessible peut devenir chaude pendant

l’utilisation. Les jeunes enfants doivent être tenus à l'écart.

6. AVERTISSEMENT : Danger d'incendie: Ne conservez

rien sur les surfaces de cuisson.

7. AVERTISSEMENT : L'appareil chauffe pendant son

utilisation. Évitez de toucher les éléments chauffants qui se trouvent à l'intérieur du four.

8. Les conditions de réglage de cet appareil sont

spéciées sur l’étiquette. (ou sur la plaque signalétique)

9. Les pièces accessibles peuvent être chaudes lorsque

le grill est en cours d’utilisation. Les enfants doivent être tenus à l’écart.112

10. AVERTISSEMENT: Cet appareil est destiné à la cuisson. Il

ne devrait pas être utilisé à d’autres ns comme le chauffage d’une pièce.

11. Pour nettoyer l’appareil, n’utilisez pas de nettoyeurs

12. Veuillez vous assurez que la porte du four soit

complètement fermée après avoir mis de la nourriture dans le four.

13. N’essayez JAMAIS d’éteindre le feu avec de l’eau.

Arrêtez le circuit de l’appareil et couvrez la amme avec un couvercle ou une couverture anti-feu.

14. AVERTISSEMENT : Tenez les enfants âgés de moins

de 8 ans éloignés du four. Ils peuvent s'y approcher uniquement lorsqu'ils sont surveillés.

15. Il faut éviter de toucher les éléments chauffants.

16. ATTENTION ! Le processus de cuisson doit être supervisé.

Le processus de cuisson doit toujours être supervisé.

17. Cet appareil peut être utilisé par des enfants âgés

d’au minimum 8 ans, ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l’utilisation sécurisée de l’appareil et comprennent les risques y relatifs. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans surveillance. FR113

18. Cet appareil a été conçu pour un usage domestique

19. Ne laissez pas les enfants jouer avec l’appareil. Le

nettoyage ou l’entretien de l’appareil ne doit pas être effectué par des enfants à moins qu’ils aient plus de 8 ans et qu’ils soient supervisés par des adultes.

20. Maintenez l’appareil et son cordon d’alimentation

à l’écart des enfants de moins de 8 ans.

21. Veuillez vous assurer que les rideaux, les tulles, le

papier ou tout autre matériau inammable soient tenus à l’écart de l’appareil avant de commencer à utiliser l’appareil. Ne mettez pas de matériaux inammables sur ou dans l’appareil.

22. Gardez les canaux de ventilation ouverts.

23. L’appareil n’est pas conçu pour être utilisé au

moyen d’une minuterie externe ou d’une télécommande séparée.

24. Ne chauffez pas les boîtes fermées et les bocaux

en verre. La pression peut faire exploser les bocaux.

25. La poignée du four n’est pas un sèche-serviettes.

Veuillez ne pas accrocher les serviettes, etc. sur la poignée du four.

26. Veuillez ne placez pas les plateaux du four, les

assiettes ou les feuilles d’aluminium directement sur la base du four. La chaleur accumulée peut endommager la base du four.114

27. Lorsque vous placez des aliments ou enlevez des

aliments du four, etc., veuillez toujours utiliser des gants de cuisine résistants à la chaleur.

28. N’utilisez pas le produit dans des états tels que

médicamenteux et / ou sous inuence d’alcool qui peuvent affecter votre capacité de jugement.

29. Soyez prudent lorsque vous utilisez de l’alcool

dans vos aliments. L’alcool s’évapore à haute température et peut prendre feu pour provoquer un incendie s’il entre en contact avec des surfaces chaudes.

30. Après chaque utilisation, vériez si l’appareil est

31. Si l’appareil est défectueux ou a un dommage

visible, ne faites pas fonctionner l’appareil.

32. Évitez de toucher le cordon d’alimentation avec

des mains humides ! Ne le débranchez jamais en tirant le câble, mais plutôt en tenant la prise.

33. N’utilisez pas l’appareil lorsque la vitre de la porte

avant est retirée ou brisée.

34. Placez le papier sulfurisé avec les aliments dans

un four préchauffé en les plaçant dans une cuisinière ou sur un accessoire du four (plateau, gril, etc.).

35. Ne placez pas d’objets que les enfants peuvent

atteindre sur l’appareil. FR115

36. Il est important de placer correctement le grillage

et le plateau sur les grilles et / ou de placer correctement le plateau sur le rail. Placez le gril ou le plateau entre deux rails et assurez-vous qu’il est équilibré avant de mettre de la nourriture dessus.

37. Au risque que ceux-ci entrent en contact avec

les éléments chauffants du four, enlevez les parties excédentaires du papier sulfurisé qui sont suspendues à l’accessoire ou au contenant.

38. Ne l'utilisez jamais à des températures de four

supérieures à la température d'utilisation maximale indiquée sur votre papier sulfurisé. Ne placez pas le papier sulfurisé sur la base du four. Au risque que ceux-ci entrent en contact avec les éléments chauffants du four, enlevez les parties excédentaires du papier sulfurisé qui sont suspendues à l'accessoire ou au contenant.

39. Lorsque la porte est ouverte, ne placez aucun

objet lourd sur la porte et ne laissez pas les enfants s’y asseoir. Cela peut provoquer le renversement du four ou endommager les charnières de la porte.

40. Les matériaux d’emballage sont dangereux pour

les enfants. Gardez les matériaux d’emballage hors de la portée des enfants.

41. N’utilisez pas de nettoyants abrasifs ou de grattoirs

en métal tranchants pour nettoyer la vitre, car les égratignures qui pourraient se produire sur la surface de la vitre de la porte peuvent la casser.116

42. L’utilisateur ne doit pas manipuler le four seul.

43. Lors de l’utilisation, les surfaces internes et externes

du four deviennent chaudes. Lorsque vous ouvrez la porte du four, reculez pour éviter la vapeur chaude qui s’échappe de l’intérieur. Il y a un risque de brûlure.

44. Ne placez pas d’objets lourds lorsque la porte du

four est ouverte, car il y a une risque de basculement.

45. L’utilisateur ne doit pas disloquer la résistance

lors du nettoyage. Cela pourrait causer une électrocution.

46. L’alimentation du four peut être déconnectée lors

de travaux de construction à la maison. Lorsque les travaux sont terminés, la re-connexion du four doit être effectuée par un technicien agréé.

47. Pour éviter toute surchauffe, l’appareil ne doit pas

être installé derrière un couvercle décoratif.

48. Éteignez l’appareil avant de retirer les protections.

Après le nettoyage, installez les protections conformément aux instructions.

49. Le point de xation du câble doit être protégé.

50. Veuillez ne pas faire cuire les aliments directement

sur le plateau/la grille. Veuillez mettre la nourriture dans ou sur les plats appropriés avant de les mettre dans le four. FR117 Sécurité électrique

1. Branchez l’appareil dans une prise de terre protégée

par un fusible conforme aux valeurs spéciées dans le tableau des caractéristiques techniques.

2. Demandez à un électricien agréé de régler l’équipement

de mise à la terre. Notre société ne sera pas responsable des dommages qui seraient encourus en raison de l’utilisation du produit sans mise à la terre conformément à la réglementation locale.

3. Les interrupteurs du disjoncteur du four doivent

être placés de telle sorte que l’utilisateur nal puisse les atteindre lorsque le four est installé.

4. Le cordon d’alimentation (cordon avec che) ne

doit pas entrer en contact avec les parties chaudes de l’appareil.

5. Si le cordon d’alimentaion est endommagé (le cordon

avec une prise), faites-le remplacer par le fabricant, son agent de service ou par un personnel à compétence égale, an d’éviter toute situation dangereuse.

6. Ne lavez jamais le produit en le pulvérisant ou en

versant de l’eau dessus ! Il y a un risque d’électrocution.

7. AVERTISSEMENT: Pour éviter les chocs électriques,

assurez-vous que le circuit de l’appareil soit ouvert avant de changer la lampe.

8. AVERTISSEMENT: Coupez toutes les connexions du

circuit d’alimentation avant d’accéder aux bornes.118

9. N’utilisez pas de cordons coupés ou endommagés

ou de rallonges autres que le cordon d’origine.

10. Assurez-vous qu’il n’y ait pas de liquide ou d’humidité

dans la prise où la che de l’appareil est installée.

11. La surface arrière du four chauffe également

lorsque le four est utilisé. Les connexions électriques ne doivent pas toucher la surface arrière, sinon les connexions pourraient être endommagées.

12. Ne serrez pas les câbles de raccordement à la

porte du four et ne les passez pas sur des surfaces chaudes. Si le cordon fond, cela pourrait provoquer un court-circuit et même un incendie.

13. Débranchez l’appareil pendant l’installation,

l’entretien, le nettoyage et la réparation.

14. Si le câble d’alimentation est endommagé, faites-le

remplacer par son fabricant, par un service technique agréé ou par un personnel qualié de même niveau an d’éviter toute situation dangereuse.

15. Assurez-vous que la che est bien insérée dans la

prise murale pour éviter les étincelles.

16. N’utilisez pas de nettoyeur à vapeur pour nettoyer

l’appareil, sinon un choc électrique pourrait se produire.

17. Un interrupteur omnipolaire capable de déconnecter

l’alimentation est nécessaire pour l’installation. Le débranchement de l’alimentation doit être fourni avec un interrupteur ou un fusible intégré installé sur une source d’alimentation xe conformément au code du bâtiment. FR119

18. L’appareil est équipé d’un câble de type «Y».

19. Les connexions xes doivent être connectées à

une alimentation permettant une déconnexion omnipolaire. Pour les appareils avec une catégorie de surtension inférieure à III, le dispositif de déconnexion doit être raccordé à une alimentation xe conformément au code de câblage. Utilisation prévue

1. Ce produit est conçu pour un usage domestique.

L’utilisation commerciale de l’appareil n’est pas autorisée.

2. Cet appareil doit être utilisé uniquement pour la

cuisine. Il ne devrait pas être utilisé à d’autres ns tel que le chauffage d’une pièce.

3. Cet appareil ne doit pas être utilisé pour chauffer

des assiettes sous le gril, ou pour sécher des vêtements ou des serviettes en les accrochant sur la poignée ou à des ns de chauffage.

4. Le fabricant ne sera pas tenu responsable de

tout dommage résultant d’une mauvaise utilisation ou manipulation.

5. La partie du four de l’appareil peut être utilisée

pour décongeler, rôtir, frire et griller les aliments.

6. La durée de vie opérationnelle de l’appareil que

vous avez acheté est de 10 ans. Il s’agit de la période pendant laquelle les pièces détachées nécessaires au fonctionnement de cet appareil tel que déni sont fournies par le fabricant.120 Raccordement Électrique Ce four doit être correctement installé et branché selon les instructions du fabricant et par un service autorisé. L’appareil doit être installé dans une enceinte de four qui permette une ventilation élevée. Les raccordements électriques doivent être effectués uniquement avec des prises pouvant être mises à la terre et conformément aux réglementations. Contactez un électricien agréé s’il n’y a pas de prise conforme au système de mise à la terre à l’endroit où l’appareil sera placé. Le fabricant ne peut en aucun cas être tenu responsable des dommages résultant du branchement de prises non mises à la terre à l’appareil. La prise de votre four doit être mise à la terre ; veillez à ce que la prise soit mise à la terre. La prise doit être située dans un endroit qui puisse être accessible après l’installation. Votre four a été fabriqué conforma à une alimentation électrique de 220-240 V 50/60 Hz. ACetnécessite un fusible de 16 A. Si votre alimentation électrique est différente des valeurs indiquées, contactez un électricien ou votre service agréé. Lorsque vous avez besoin de remplacer le fusible électrique, veuillez vous assurer que la raccordement électrique soit constitué comme suit:

• Câble de phase marron ( relié à la borne )

• Câble bleu relié à la borne neutre

• Câble jaune-vert relié à la borne de terre Les commutateurs de déconnexion de four doivent être placés dans un endroit accessible à l’utilisateur final lorsque le four est dans son emplacement. Le câble d’alimentation (câble enfichable) ne doit pas toucher les parties chaudes de l’appareil. Si le cordon d’alimentation (câble enfichable) est endommagé, il doit être remplacé par l’importateur ou son agent de service ou un personnel tout aussi compétent pour prévenir une situation dangereuse. FR121

PRÉSENTATION DE L’APPAREIL

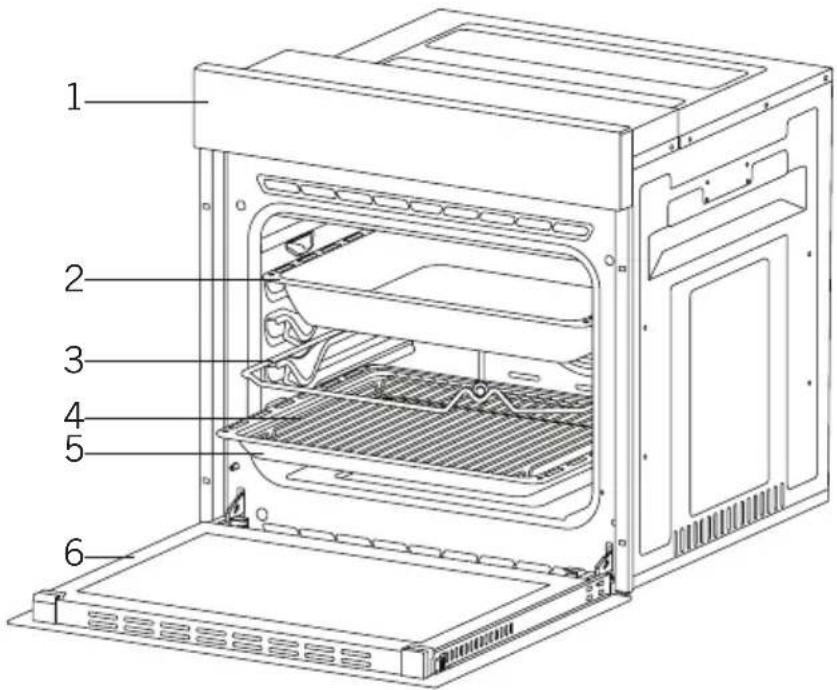

1.Panneau de commande 4.Plateau gril 2.Plateau profond * 5.Plateau standard 3.Brochette pour poulet rôti * 6.Porte du four

Accessoires (optionnel) Bac de déversement * Utilisé pour les pâtisseries, les aliments frits et les recettes de ragoût. En cas de friture directe sur le gril pour les gâteaux, les aliments congelés et les plats de viande, le plateau de récupération d’huile peut être utilisé. Plateau / Plateau verre * Utilisé pour les pâtisseries (cookies, biscuits, etc.) et les aliments congelés. Plateau round * Utilisée pour les farinages et produits congelés. Grille métallique Utilisée pour frire et/ou placer les aliments à cuire, frits et congelés sur la grille désirée. Rail télescopique * A l’aide de rails télescopiques, les plateaux et/ou les grilles métalliques peuvent être facilement montés et démontés. Pierre à pizza et pelle à pain * Ils sont utilisés pour la cuisson de pâtisseries telles que la pizza, le pain, les crêpes et l'élimination des aliments cuits au four. Poignée du plateau * Il est utilisé pour tenir des plateaux chauds. Dans le grillage * Les aliments qui peuvent attacher lors de la cuisson, tels que les steaks, sont placés sur la grille du plateau. Ainsi, le contact et le collage de la nourriture sont évités. FR123 Spécifications Techniques Les spécifications techniques peuvent être changées sans préavis en vue d'améliorer la qualité du produit. Les valeurs fournies avec l'appareil ou sur les documents qui l'accompagnement sont des résultats de laboratoire, conformément aux normes respectives. Ces valeurs peuvent varier en fonction de l'utilisation et des conditions ambiantes. Les figures dans le présent guide sont schématiques et peuvent ne pas correspondre exactement à votre produit.

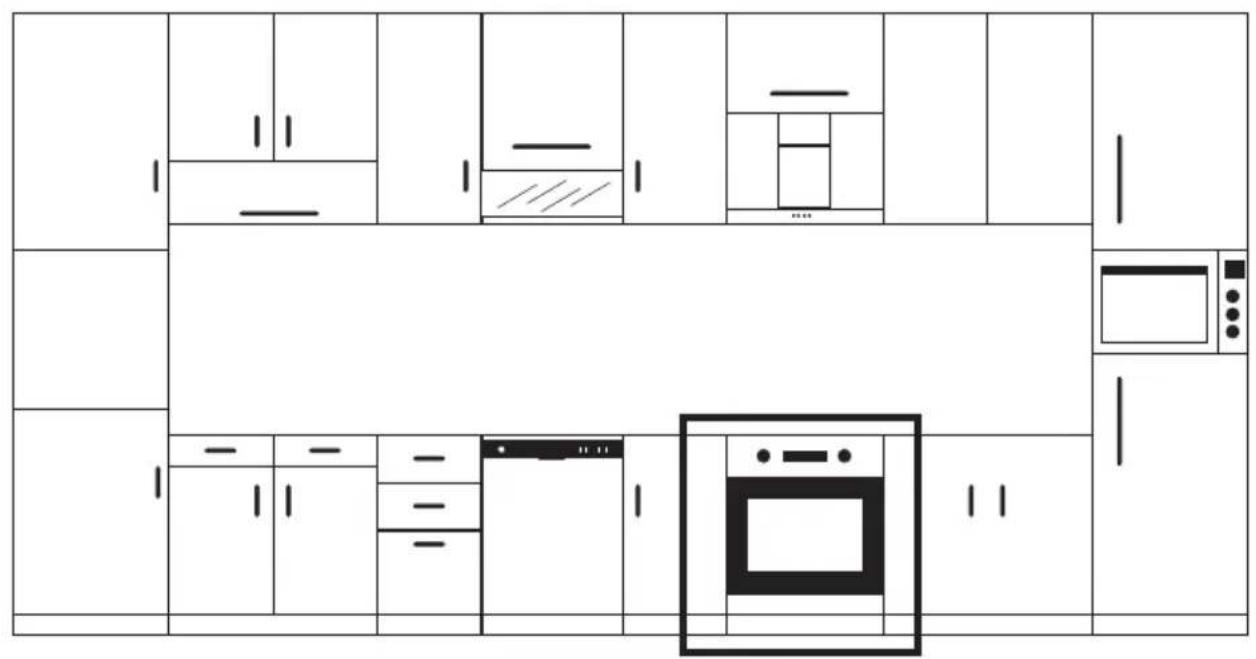

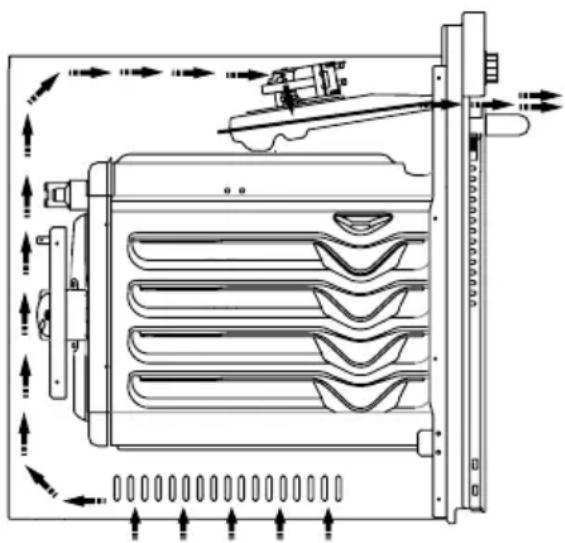

INSTALLATION DE L'APPAREIL

Assurez-vous que l'installation électrique soit adaptée pour que l'appareil puisse être opérationnel. Sinon, appelez un électricien et un plombier pour procéder aux arrangements nécessaires. Le fabricant ne peut être tenue responsable de dommages résultant d'opérations réalisées par des personnes non autorisées et la garantie du produit devient nulle le cas échéant.

AVERTISSEMENT: Préparer l'emplacement du produit et l'approvisionnement

en électricité relève de la responsabilité du client. Spécifications SES 6004 / SES 6204 / MES 8007 / MDS 8007 Puissance de la lampe 15-25 W Thermostat 40-240 / Max °C Élément chauffant inférieur 1200 W Élément chauffant supérieur 1000 W Élément chauffant turbo 1800 W Élément chauffant pour grillade Petit gril 1000 W Grand gril 2000 W Tension d'alimentation 220V-240 V 50/60 Hz. Spécifications MDS 8008 Puissance de la lampe 15-25 W Thermostat 40-240 / Max °C Élément chauffant inférieur 1200 W Élément chauffant supérieur 1200 W Élément chauffant turbo 1800W Élément chauffant pour grillade Petit gril 1200 W Grand gril 2400 W Tension d'alimentation 220V-240 V 50/60 Hz.124

AVERTISSEMENT: La réglementation concernant les normes électriques

locales doit être respectée lors de l'installation du produit.

AVERTISSEMENT: Vérifiez que le produit ne soit pas endommagé avant

de l'installer. N'installez pas le produit s'il est endommagé. Les produits endommagés peuvent présenter un danger pour votre sécurité. Avertissements importants concernant l’installation : Le ventilateur de refroidissement doit extraire la vapeur supplémentaire et protéger les surfaces extérieures de l’appareil de la surchauffe pendant le fonctionnement du four. Il s’agit d’une condition nécessaire pour un meilleur fonctionnement de l’appareil et une meilleure cuisson. Le ventilateur de refroidissement doit continuer à fonctionner une fois que la cuisson est terminée. Le ventilateur doit s’arrêter de fonctionner automatiquement une fois que le refroidissement est terminé. L’arrière de l’enceinte où l’appareil sera placé doit être dégagé afin d’assurer un bon fonctionnement. Cet espacement ne doit pas être ignoré étant donné qu’il s’agit d’une condition requise pour que le système de ventilation de l’appareil fonctionne. Lieu approprié pour l'installation Le produit a été conçu pour être monté sur des plans de travail disponibles sur le marché. Une distance de sécurité doit être laissée entre le produit et les murs de la cuisine ou les meubles. Consultez l'illustration qui figure sur la page suivante afin d'obtenir les distances de sécurité requises. (valeurs en mm)

• Les surfaces usées, adhésifs et feuilles synthétiques doivent être résistants à la chaleur. (minimum 100 °C)

• Les placards de cuisine doivent être à niveau avec le produit et sécurisés.

• En cas de présence d'un tiroir en dessous du four, une étagère doit être placée entre le four et le tiroir. Figure 1 FR125

AVERTISSEMENT: Ne placez pas le produit à proximité d'appareils de

réfrigérations. La chaleur émise par le produit augmentent la consommation en énergie des appareils de réfrigération.

AVERTISSEMENT: N'utilisez pas la porte et/ou la poignée pour porter ou

déplacer le produit. Montage et fixation four encastré 60 cm Le lieu d'utilisation du produit doit être défini avant de commencer l'installation. Le produit ne doit pas être installé dans des endroits soumis à de forts courants d'air. Il faut au moins deux personnes pour porter le produit. Ne traînez pas le produit pour éviter d'endommager le plancher. Retirez tous les matériaux de transport qui se trouvent à l'intérieur et à l'extérieur du produit. Retirez tous les matériaux et documents du produit. Installation sous un comptoir Les dimensions de l'habitacle doivent correspondre aux dimensions fournies dans la figure 2. Un espacement doit être prévu à l'arrière de l'habitacle tel qu'indiqué sur la figure afin d'assurer la ventilation nécessaire au bon fonctionnement du produit. À la fin de l'installation, un espacement doit être laissé au niveau de la partie inférieure et supérieure du comptoir tel qu'indiqué sur la figure 5 avec le point « A ». Cet espace est destiné à la ventilation et ne doit être recouvert. Installation dans un habitacle élevé Les dimensions de l'habitacle doivent correspondre à celles énoncées dans la figure 4. Les espacements correspondant aux dimensions définies dans le schéma doivent être prévus à l'arrière de l'habitacle, au dessus et au dessous de celui-ci afin de permettre la ventilation nécessaire au bon fonctionnement de l'appareil.126 Conditions d'installation Les dimensions du produit sont fournies dans la figure 3. Les surfaces des meubles sur lesquels l'appareil sera monté et le matériel de montage à utiliser doivent avoir une résistance thermique d'au moins 100 °C. L'habitacle de montage doit être fixé et son plancher doit être plat pour éviter que le produit ne bascule. Le plancher de l'habitacle doit avoir une résistance minimale qui puisse supporter une charge de 60 kg. Mise en place et sécurisation du four Placez le four dans l'habitacle avec deux personnes ou plus. Assurez-vous que le cadre du four et la partie avant du meuble soient compatibles. Le cordon d'alimentation ne doit pas être placé en dessous du four, comprimé entre le four et les meubles ou plié. Fixer le four au meuble à l'aide des vis fournies avec le produit. Les vis doivent être montés tel que représenté sur la figure 5 en les faisant passer à travers les plastiques fixés sur le châssis du produit. Les vis de doivent pas être trop serrés. Cela risquerait d'endommager la douille à vis. Vérifier que le four n'ait pas été déplacé après le montage. Si le four est pas monté conformément aux instructions , il risque de basculer en cours d'utilisation. Raccordement électrique L'emplacement de montage du produit doit disposer d'une installation électrique appropriée. La tension du réseau doit être compatible avec les valeurs fournies sur la plaque signalétique du produit. Le raccordement du produit doit être réalisé conformément aux exigences électriques locales et nationales. Débranchez l'alimentation électrique avant de commencer l'installation. Ne branchez pas le produit au réseau jusqu'à ce que son montage soit terminé. FR127 Montage Figure 2

AVERTISSEMENT : Le panneau de contrôle ci-dessus est uniquement à des

ns d’illustration. Examinez le panneau de commande de votre appareil.

1. Bouton de fonction

2. Minuterie mécanique ou numérique

Bouton Minuterie mécanique * : Aide à définir la durée de cuisson des aliments dans le four. La minuterie désactive les éléments chauffants à la fin de la durée définie et vous avertit par une sonnerie. Consultez le tableau de cuisson pour les temps de cuisson. Bouton du thermostat : Permet de régler la température de cuisson des aliments à cuire dans le four. Vous pouvez régler la température désirée en tournant le bouton après avoir placé la nourriture dans le four. Contrôlez la table de cuisson concernant la température de cuisson des différents aliments. FR131 Utilisation Des Boutons Pop-Up * Les réglages peuvent uniquement être effectués lorsque le bouton est enfoncé pour les modèles avec bouton escamotable. Assurez-vous que le bouton soit bien enfoncé en appuyant sur le bouton tel qu'illustré sur la figure située à gauche. Vous pouvez procéder aux réglages nécessaires en tournant vers la droite ou la gauche lorsque le bouton est suffisamment enfoncé.

Première utilisation du four Voici une liste de choses à faire pour la première utilisation de votre four après avoir réalisé les raccordement nécessaires conformément aux instructions:

1. Retirez les étiquettes ou accessoires qui sont placés à l’intérieur

de l’appareil. Retirez la feuille de protection situé sur la partie avant de l’appareil s’il y en a une.

2. Retirez la poussière et les résidus de l’emballage en essuyant

l’intérieur du four à l’aide d’un chiffon humide. Le four doit être vide. Branchez le câble de l’appareil à la prise électrique.

3. Placez le bouton du thermostat sur la température la plus élevée

(240 Max.°C) et faites fonctionner le four pendant 30 minutes en maintenant la porte fermée. Il est tout à fait normal qu’une légère fumée et une odeur se dégagent.

4. Essuyez l’intérieur du four à l’aide d’eau légèrement chaude et du

détergent une fois que le four aura refroidi et essuyez à l’aide d’un chiffon propre. Vous pouvez désormais utiliser votre four.132 Utilisation normale du four

1. Réglez le bouton du thermostat et la température selon la cuisson

que vous souhaitez réaliser et commencer à cuire.

2. Vous pouvez définir le temps de cuisson que vous souhaitez à

l’aide du bouton sur les modèles équipés d’une minuterie mécanique. La minuterie désactivera les éléments chauffants lorsque la durée sera écoulée et émettra un signal sonore d’avertissement.

3. La minuterie mets les éléments chauffant hors tension et émet un

signal sonore lorsque le temps de cuisson touche à sa fin conformément aux informations saisies dans les modèles équipés d’une minuterie numérique.

4. Le système de refroidissement de l’appareil continuera de fonctionner

à la fin de la cuisson. Ne mettez pas l’appareil hors tensions dans ce cas afin de permettre le fonctionnement du processus de refroidissement. Le ventilateur doit s’arrêter de fonctionner automatiquement à la fin du refroidissement. Utilisation Du Grill

1. Lorsque vous placez le gril sur le panier supérieur, les aliments sur le

gril ne doivent pas toucher le gril.

2. Vous pouvez préchauffer pendant 5 minutes tout en grillant.

Si nécessaire, vous pouvez retourner la nourriture à l’envers.

3. Les aliments doivent être au centre du gril pour assurer un débit d’air

maximal à travers le four. Pour allumer le gril:

1. Placez le bouton de fonction sur le symbole du grill.

2. Ensuite, réglez-le à la température désirée du gril.

Pour éteindre le gril Réglez le bouton de fonction sur la position d’arrêt.

AVERTISSEMENT: Gardez la porte du four fermée pendant la cuisson.

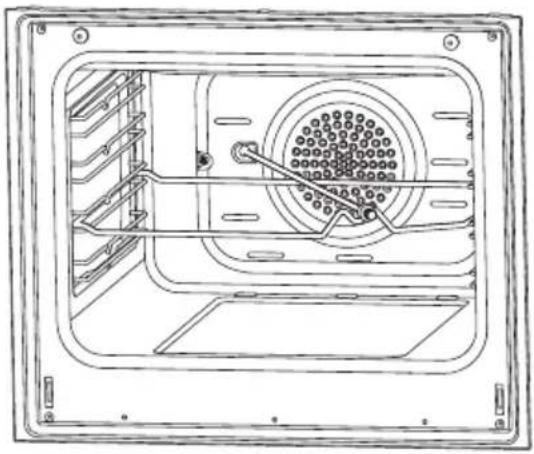

FR133 Utilisation De La Rôtissoire Pour Poulet * Placez la broche à rôtir sur le cadre. Faites glisser le cadre de la broche à rôtir dans le four au niveau souhaité. Installez le récipient de récupération à travers la partie inférieure pour la récupération des aliments. Ajoutez de l’eau dans le récipient de récupération pour un nettoyage facile. N’oubliez pas de retirer le plastique de la broche à rôtir. Après la cuisson, vissez la poignée plastique sur la brochette et retirez les aliments du four.

Bouton de programme: Aide à définir avec quel élément chauffant la nourriture placée dans le four sera cuit. Les types de programmes de chauffage et leurs fonctions sont citées ci-dessous. Tous les modèles ne disposent pas de tous les types d’éléments chauffants et les types de programmes y afférents. Les types de programmes de chauffage de votre appareil et des explications importantes à leurs sujets sont fournies ci-dessous pour que vous puissiez faire cuire des aliments différents adaptés à vos goûts. Figure 6 Élément chauffant supérieur et inférieur éléments Ventilateur Élément chauffant inférieur et ventilateur Élément chauffant turbo et ventilateur Grillade et poulet rôti Élément chauffant inférieur et supérieur et ventilateur Élément chauffant supérieur et ventilateur Gril et ventilateur Cuisson multifonctions (3D) Gril Élément chauffant inférieur Élément chauffant supérieur Petit gril et ventilateur Nettoyage à la vapeur134 Élément chauffant inférieur: Sélectionnez ce programme vers la fin du temps de cuisson si la partie inférieure du plat que vous faites cuire doit être rôtie. Élément chauffant supérieur: Ce programme est utilisé pour réchauffer ou rôtir de petits morceaux d'aliments. Éléments chauffants supérieur et inférieur: Programme qui peut être utilisé pour cuire des aliments tels que les gâteaux, les pizzas, les biscuits et les cookies. Élément chauffant inférieur et ventilateur:Utilisez ce programme surtout pour la cuisson des aliments comme le gâteau de fruits Élément chauffant supérieur et inférieur et ventilateur: Ce programme est adapté à la cuisson des aliments tels que des gâteaux ,des gâteaux secs, des lasagnes. Adapté pour la cuisson de plats à base de viandes. Gril: Le cuiseur à gril est utilisé pour griller des aliments tels que la viande, des saucisses et du poisson. Pendant la grillade, placez le plateau sur le support inférieur et mettez-y de l'eau. Élément chauffant turbo et ventilateur: Adapté pour cuir au four et rôtir. Maintenez le réglage de chauffage en dessous du programme « Éléments chauffants inférieur et supérieur » car la chaleur atteint directement les aliments via le flux d'air. Gril et ventilateur: Convient à la cuisson d'aliment tels que la viande. N'oubliez pas de placer un plateau de cuisson dans une étagère inférieure à l'intérieur du four et un peu d'eau dedans pendant la cuisson. Cuisson multifonctions (3D): Adapté pour cuir au four et rôtir. Les éléments chauffants inférieur et supérieur fonctionnent ainsi qu'une transmission rapide de la chaleur par le flux d'air. Adapté à la cuisson nécessitant un plateau unique et une chaleur intense.

RECOMMANDATIONS RELATIVES À LA CUISSON

Vous trouverez dans le tableau suivant les informations sur les types d'aliments dont nous avons testé et identifié les valeurs de cuisson dans nos laboratoires. Les temps de cuisson peuvent varier en fonction de la tension du réseau, de la qualité des aliments à cuisiner, de la quantité d'aliments et du degré de chaleur. Les repas cuisinés à l'aide de ces valeurs pourraient ne pas convenir à vos goûts. Vous pouvez tester différentes valeurs afin d'obtenir différents goûts et des résultats à votre convenance. FR135

AVERTISSEMENT: Le four doit être préchauffé pendant 7 à 10 minutes

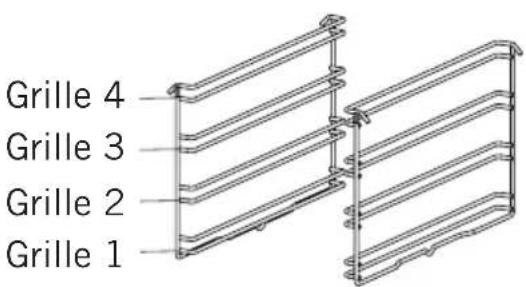

avant d'y placer des aliments. Plats Fonction de Ccisson Temperature (°C) Position de la grille Temps de cuisson (min.) Gâteau Statique / Statique+ventilateur 170-180 2-3 35-45 Petits gâteaux Statique / Turbo+ventilateur 170-180 2 25-30 Tarte Statique / Statique+ventilateur 180-200 2 35-45 Pâtisserie Statique 180-190 2 20-25 Cookie Statique 170-180 2 20-25 Tarte aux pommes Statique / Turbo+ventilateur 180-190 1 50-70 Gateau éponge Statique 200/150 * 2 20-25 Pizza Statique+ventilateur 180-200 3 20-30 Lasagne Statique 180-200 2-3 25-40 Meringue Statique 100 2 50 Poulet grillé ** Gril+ ventilateur 200-220 3 25-35 Poisson grillé ** Gril+ventilateur 200-220 3 25-35 Steak de veau ** Gril+ventilateur Max 4 15-20 Boulette de viande ** Gril+ ventilateur Max 4 20-25

• Ne préchauffez pas. Nous vous recommandons de dénir la première moitié du temps de cuisson à 200 °C et la deuxième moitié à 150 °C. ** Les aliments doivent être retournés à la fin de la première moitié du temps de cuisson. Tableau De Cuisson

SES 6004 / SES 6204 / MES 8007 / MDS 8007:136

Plats Fonction de cuisson Temperature (°C) Position de la grille Temps de cuisson (min.) Gâteau Statique / Statique+ventilateur 170-180 2-3 30-35 Petits gâteaux Statique / Turbo+ventilateur 170-180 2-3 25-30 Tarte Statique / Statique+ventilateur 180-200 2-3 30-35 Pâtisserie Statique 180-190 2 25-30 Cookie Statique / Turbo+ventilateur 170-180 2-3 20-30 Tarte aux pommes Statique / Turbo+ventilateur 180-190 2-3 40-50 Gateau éponge Statique / Turbo+ventilateur 200/150 * 2-3 25-30 Pizza Statique / Turbo+inférieur 180-200 3 20-30 Lasagne Statique 180-200 2-3 20-25 Meringue Statique / Inférieur-supérieur+ventilateur 100 2-3 60-70 Poulet grillé ** Grille / Inférieur-supérieur+ventilateur 200-220 2-3 25-30 Poisson grillé ** Grille 190-200-220 3-4 20-25 Steak de veau ** Grille 230 5 25-30 Boulette de viande ** Grille 230 5 20-35

• Ne préchauffez pas. Nous vous recommandons de dénir la première moitié du temps de cuisson à 200°C et la deuxième moitié à 150°C. ** Les aliments doivent être retournés à la fin de la première moitié du temps de cuisson. Cuisson Avec Pierre À Pizza * Lors de la cuisson avec une pierre à pizza, placer la pierre à pizza sur une grille et préchauffer le four en mode pizza (turbo + inférieur) à 230 °C pendant 30 minutes. Une fois le préchauffage terminé, sans enlever la pierre à pizza mettez la pizza dessus avec la pelle à pain (ne placez pas de pizza congelée) et faites cuire à 180 °C pendant 20-25 minutes. Une fois la cuisson terminée, retirez la pizza cuite du four en utilisant la pelle à pain.

AVERTISSEMENT: Ne placez pas de pierre à pizza dans un four préchauffé.

AVERTISSEMENT: Une fois la cuisson terminée, ne retirez pas la pierre à

pizza lorsqu'elle est chaude et ne la placez pas sur des surfaces froides. Sinon, la pierre à pizza peut être ssurée.

AVERTISSEMENT: N'exposez pas la pierre à pizza à l'humidité.

1. Retirez la fiche secteur de la prise électrique.

2. Ne nettoyez pas les parties internes, le panneau, les étagères et les

autres pièces du produit avec des outils durs tels qu’une brosse métallique, de la laine de verre ou un couteau. N’utilisez pas de produits abrasifs, de matériaux ou de détergents susceptibles de causer des rayures

3. Rincez après avoir essuyé les parties internes du produit avec un

chiffon imbibé de savon puis séchez soigneusement avec un chiffon doux.

4. Nettoyez les surfaces en verre avec du matériel spécialement conçu

5. Ne nettoyez pas votre produit avec des nettoyants à vapeur.

6. N’utilisez jamais de matériaux inflammables tels que de l’acide, du

diluant et du gaz pour nettoyer votre four.

7. Ne lavez aucune pièce de votre four dans le lave-vaisselle.

8. Utilisez du stéarate de potassium (savon doux) pour retirer la saleté

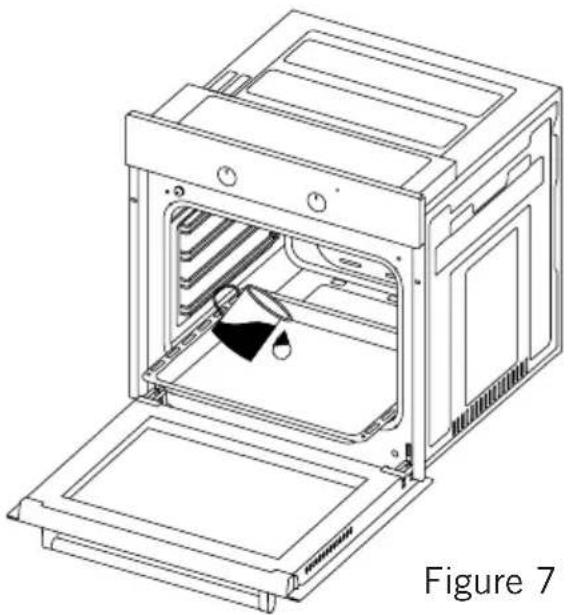

et les taches. Nettoyage À La Vapeur * Permet de nettoyer les saletés ramollies grâce à la vapeur produite dans le four. 1.Retirez tous les accessoires du four. 2.Versez un demi-litre d’eau dans la plateau et placez le plateau au fond de la chaudière. 3.Placez le commutateur sur le mode de nettoyage à la vapeur. 4.Réglez le thermostat à 70 °C degrés et faites fonctionner le four pendant 30 minutes.

5. Après avoir fait fonctionné le four pendant 30 minutes, ouvrez la

porte du four et essuyez les surfaces interne à l’aide d’un chiffon humide.

6. Utilisez du liquide lave-vaisselle, de l’eau chaude et un chiffon doux

pour les tâches tenaces, puis sécher la zone que vous venez de nettoyer avec un chiffon sec. Figure 7138 Nettoyage Et Installation De La Porte Du Four Réalisez l’opération faite pendant l’ouverture de la porte dans le sens contraire pour replacez la porte du four. Figure 8 Figure 8.1 Figure 8.2 Figure 9.1 Figure 9.2 Figure 9 Ouvrez entièrement la porte du four en la tirant vers vous. Procédez ensuite à l'opération de déverrouillage en tirant le verrou de la poignée vers le haut à l'aide d'un tournevis tel qu'indiqué figure 8.1. Réglez le verrouillage de la poignée à l'angle le plus large tel qu'indiqué sur la figure 8.2. Réglez les deux poignées en raccordant la porte du four au four sur la même position. Ensuite, fermez la porte de manière à ce qu'elle entre en contact avec le verrou de la poignée tel qu'indiqué sur la figure 9.1. Pour retirez faci- lement la porte du four, lorsqu'elle est presque fermée, tenez le couvercle à l'aide de vos deux mains tel qu'indiqué sur la figure 9.2. et tirez vers le haut. FR139 Nettoyage De La Vitre Du Four Soulevez en appuyant sur les loquets en plastique situés sur les côtés gauche et droit tel qu’illustré sur la figure 10 et tirez le profilé vers vous tel qu’illustré sur la figure 11. La vitre est relâchée une fois que le profilé est retiré tel qu’illustré sur la figure 12. Retirez la vitre en la tirant délicatement vers vous. La vitre externe est fixée sur la porte du four. Vous pouvez procéder facilement au nettoyage de la vitre après l’avoir retirée. Vous pouvez replacer les vitres après avoir procédé à l’entretien et au nettoyage en réalisant l’opération dans le sens contraire. Assurez-vous que le profilé soit bien en place. Parois Catalytiques * Les parois catalytiques se trouvent à gauche et à droite de la cavité située sous les guides. Les parois catalytiques expulsent la mauvaise odeur et permettent d’obtenir une meilleure performance de la cuisinière. Elles absorbent également les résidus d’huile et nettoient votre four lorsqu’il est en marche. Retrait des parois catalytiques Pour retirer les parois catalytiques, vous devez retirer les guides. Une fois les guides démontés, les parois catalytiques seront dégagées automatiquement. Vous devez changer les parois catalytiques après 2 ou 3 ans. Positions De La Grille Il est important de placer correctement la grille dans le four. Ne laissez pas la grille toucher la paroi arrière du four. Les positions de la grille sont indiquées dans la gure suivante. Vous pouvez placer un plateau profond ou un plateau standard sur les grilles inférieures et supérieures. Figure 10 Figure 11 Figure 12 Grille 4 Grille 3 Grille 2 Grille 1140 Installation et retrait des supports de câbles Pour retirer les grilles, appuyez sur les clips indiqués par les èches sur la gure, enlevez en premier lieu le bas et le côté supérieur de l’emplacement d’installation. Pour installer une grille ; effectuez l’inverse de la procédure de retrait d’une grille. Remplacement De L’ampoule Du Four

AVERTISSEMENT : Pour éviter un choc électrique , assurez-vous que le

circuit de l’appareil soit ouvert avant de changer la lampe. (tenir le circuit d’alimentation ouvert signifie que l’alimentation est coupée) Coupez l’alimentation de l’appareil dans un premier temps et veillez à ce que l’appareil soit froid. Retirez la protection en verre en la faisant tourner vers le côté gauche tel qu’indiqué sur la figure. Utilisez des gants en plastique pour vous aider si vous avez des difficultés à la faire tourner. Ensuite, retirez l’ampoule en la faisant tourner, montez la nouvelle ampoule en suivant les mêmes instructions. Les caractéristiques de l’ampoule doivent être les suivantes; Réinstallez la protection en verre, branchez le câble d’alimentation de l’appareil dans la prise électrique et complétez l’opération de remplacement. Vous pouvez désormais utiliser votre four. Type de lampe G9 Type de lampe E14 220-240 V, AC 15-25 W Figure 13 220-240 V, AC 15 W Figure 14 FR141 DÉPANNAGE Vous pouvez résoudre les problèmes que vous pouvez rencontrer avec votre appareil en vériant les points suivants avant d’appeler le service technique. Point de Contrôle Si vous rencontrez un problème avec le four, vériez en premier lieu le tableau ci-dessous et essayez les suggestions. Problème Causes probables Action Le four ne fonctionne pas. L’alimentation électrique n’est pas disponible Vériez l'alimentation. Le four s'arrête lors de la cuisson. La che sort de la prise murale. Réinstallez la che dans la prise murale. S’éteint pendant la cuisson. Fonctionnement continu trop long Laissez le four refroidir après de longs cycles de cuisson. Le ventilateur de refroidissement ne fonctionne pas. Écoutez le son du ventilateur de refroidissement. Four non installé dans un endroit bien ventilé. Assurez-vous que les dégagements spéciés dans les instructions d'utilisation sont maintenus. Plus d'un appareil dans une prise murale. Utilisez seulement une prise pour chaque prise murale. La surface extérieure du four devient très chaude pendant le fonctionnement. Four non installé dans un endroit bien ventilé. Assurez-vous que les dégagements spéciés dans les instructions d'utilisation sont maintenus. La porte du four ne s'ouvre pas correctement. Résidus d'aliments coincés entre la porte et la cavité interne. Nettoyez bien le four et essayez de ré-ouvrir la porte. La lumière interne est faible ou ne fonctionne pas. Objet étranger recouvrant la lampe pendant la cuisson. Nettoyez la surface interne du four et vériez à nouveau. La lampe a peut-être tombé. Remplacez-la avec une lampe avec les mêmes spécications. Un choc électrique lors du contact avec le four. Pas de mise à la terre appropriée. Assurez-vous que l'alimentation électrique est correctement mise à la terre. Une prise murale non mise à la terre est utilisée.142 Problème Causes probables Action De l'eau qui goutte. L'eau ou la vapeur peuvent se produire dans certaines conditions selon l'aliment en cours de cuisson. Ce n'est pas une faute de l'appareil. Laissez le four refroidir et essuyez-le avec un chiffon. Vapeur s'échappant d'une ssure sur la porte du four. L'eau reste à l'intérieur du four. Le ventilateur de refroidissement continue à fonctionner après la n de la cuisson. Le ventilateur fonctionne pendant un certain temps pour la ventilation de la cavité interne du four. Ce n'est pas une faute de l'appareil; vous n'avez donc pas à vous inquiéter. Le four ne chauffe pas La porte du four est ouverte. Fermez la porte et redémarrez. Les commandes du four ne sont pas correctement réglées. Lisez la section concernant le fonctionnement du four et réinitialisez le four. Fusible déclenché ou disjoncteur désactivé. Remplacez le fusible ou réinitialisez le disjoncteur. Si cela se répète fréquemment, appelez un électricien. Fumée sortant pendant le fonctionnement. Lorsque vous utilisez le four pour la première fois. La fumée sort des éléments chauffants. Ce n'est pas une faute. Après 2 ou 3 cycles, il n'y aura plus de fumée. Nourriture sur les éléments chauffants. Laissez le four refroidir et nettoyez les résidus de nourriture du sol du four et de la surface du réchauffeur supérieur. Lorsque vous faites fonctionner le four, une odeur de plastique brûle ou sort. Des accessoires en plastique ou autres résistants à la chaleur sont utilisés à l'intérieur du four. À des températures élevées, utilisez des accessoires en verre appropriés. Le four ne cuit pas bien. La porte du four est fréquemment ouverte pendant la cuisson. N'ouvrez pas la porte du four fréquemment si les aliments que vous cuisinez ne nécessitent pas d’être retournés. Si vous ouvrez fréquemment la porte, la température interne chute et le résultat de la cuisson est inuencé. FR143

RÈGLES DE MANUTENTION

1. N’utilisez pas la porte et / ou la poignée pour transporter ou déplacer

2. Effectuez la manutention et le transport dans l’emballage d’origine.

3. Portez une attention maximale à l’appareil lors du chargement /

déchargement et la manipulation.

4. Assurez-vous que l’emballage est bien fermé pendant la manutention

5. Protégez contre les facteurs externes (tels que l’humidité, l’eau, etc.)

qui pourraient endommager l’emballage.

6. Veillez à ne pas endommager l’appareil en raison d’accidents, chocs,

chutes, etc. lors de la manutention et du transport et veillez à ne pas briser ou déformer l’appareil au cours de son utilisation.

RECOMMANDATIONS POUR ÉCONOMISER L’ÉNERGIE

Les détails suivants vous aideront à utiliser votre produit de manière écologique et économique.

1. Utilisez des contenants de couleur foncée et en émail qui conduisent

mieux la chaleur dans le four.

2. Lorsque vous cuisinez vos aliments, si la recette ou le manuel d’utilisation

indique qu’un préchauffage est requis, préchauffez le four.

3. N’ouvrez pas fréquemment la porte du four lors de la cuisson.

4. Essayez de ne pas faire cuire plusieurs plats en même temps dans le

four. Vous pouvez faire cuire en même temps en plaçant deux cuisinières sur le grill.

5. Faites cuire plusieurs plats successivement. Le four ne perdra pas de

6. Éteignez le four quelques minutes avant l’expiration du temps de

cuisson. Dans ce cas, n’ouvrez pas la porte du four.

7. Décongelez les aliments congelés avant de les cuire.144

MISE AU REBUT RESPECTUEUSE DE L’ENVIRONNEMENT Procédez à la mise au rebut de l’emballage de manière écologique. Le présent appareil est étiqueté conformément à la Directive 2012/19/UE du parlement européen relative aux appareils électriques et électroniques usagés (déchets d’équipements électriques et électroniques - DEEE). La directive ci-dessus détermine le cadre de retour et de recyclage des appareils usagés tels qu’appliqué au sein de l’UE.

INFORMATIONS RELATIVES À L’EMBALLAGE

Les matériaux d’emballage de cet appareil sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations nationales en matière d’environnement. Ne jetez pas les matériaux d’emballage avec les ordures ménagères habituelles ou autres déchets. Transportez-les plutôt vers les points de collecte de matériaux d’emballage désignés par les autorités locales. FRCATA ELECTRODOMÉSTICOS, S.L. Ocinas: c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España Fábrica: c/ del Ter 2, Apdo. 9. 08570. Torelló.Barcelona. España T . [phone] - Fax [phone] www.cnagroup.es - [e-mail] Atención al Cliente: 902 410 450 / [phone] - [e-mail] International SAT - www.cnagroup.es/warranty
