Type de produit	Chargeur USB encastrable pour meubles
Marque	Barazza
Modèle	1PSU
Tension d'entrée	230 V AC
Tension de sortie USB	5 V DC
Courant de charge USB max	2,1 A (port 1), 1 A (port 2)
Puissance d'entrée max	Jusqu'à 3600 W (selon version prise)
Consommation en veille	< 0,1 W
Protection	Classe de protection I, IP20
Domaines d'application	Installation dans des meubles (rembourrés), locaux secs et fermés
Fonctions principales	Prise de courant simple avec chargeur USB intégré (2 ports)
Compatibilité USB	Charge généralement tous les produits courants (non garanti pour tous les appareils)
Installation	Réservée à un électricien qualifié, respecter les règles de sécurité
Nettoyage	Chiffon légèrement humide, éventuel produit doux
Température ambiante	Usage en intérieur uniquement
Contenu de la livraison	Chargeur 1PSU, notice d'utilisation
Accessoires optionnels	Scie-cloche EVOline pour découpe
Sécurité	Débrancher avant intervention, ne pas modifier le produit, risque d'électrocution
Recyclage	DEEE, ne pas jeter aux ordures ménagères, points de collecte municipaux
Garantie	Garantie annulée en cas de modification

FOIRE AUX QUESTIONS - 1PSU BARAZZA

Quel est le type de produit du Barazza 1PSU ?

C'est un chargeur USB encastrable conçu pour être installé dans des meubles (rembourrés). Il fait partie de la gamme EVOline One.

Quelles sont les tensions d'alimentation et de sortie ?

L'appareil fonctionne sur une tension d'entrée de 230 V AC et fournit une tension de sortie USB de 5 V DC.

Le chargeur USB peut-il recharger tous les appareils ?

Il charge généralement tous les produits courants, mais en raison de la multitude de fabricants, la fonction de charge ne peut pas être garantie pour tous les appareils.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, appliquez les 5 règles de sécurité : débrancher, empêcher la reconnexion, vérifier l'absence de tension, mettre à la terre et couvrir les parties sous tension.

Comment nettoyer le chargeur 1PSU ?

Utilisez un chiffon légèrement humide, éventuellement avec un produit de nettoyage doux. Ne pas immerger dans l'eau.

Puis-je utiliser le chargeur à l'extérieur ?

Non, l'appareil est conçu pour une utilisation uniquement dans des locaux secs et fermés (intérieur).

Quelle est la puissance maximale en entrée ?

La puissance d'entrée maximale dépend de la version de prise : jusqu'à 3600 W. Pour la version USB seule, elle est inférieure.

Le produit est-il livré avec une scie-cloche ?

Non, la scie-cloche EVOline est un accessoire optionnel vendu séparément (numéro de commande sur la notice).

Que faire en cas de dysfonctionnement ?

Si l'appareil ne fonctionne pas correctement, vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un électricien qualifié ou le service après-vente Barazza.

Comment éliminer le chargeur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte municipal pour déchets électroniques (DEEE) conformément à la réglementation.

MODE D'EMPLOI 1PSU BARAZZA

Lire attentivement avant l'installation et l'utilisation !

Conservez ce manuel pour référence future. Si vous continuez à utiliser le produit, veuillez joindre ces instructions à votre produit.

Explication des symboles

Danger de choc électrique

Consigne de sécurité/avertissement

Données techniques
Version Prise

	VDE	CH	B/F	OK	DK
Tension nominale V_AC	230	230	230	230	230
Courant nominal A	16	10	16	5	13
		16		13
Puissance d'entrée W	3.600	2.300	3.600	1.150	2.990
		3.600		2.990

Protection

Degré de protection	I
Classe de protection	IP20

Version Chargeur USB * (en option)

Tension V_DC	5
Courant de charge A_1 max	2,1
Courant de charge A_2 max	1
Consommation en mode veille W < 0,1

Domaine fonctionnel et d'application

L'EVOnline One est une prise de courant simple pour l'installation dans des meubles (rembourrés). Selon la version, L'EVOnline One comprend une prise femelle ou jusqu'à deux modules données/multimédia. La version USB-Charger fournit un courant de charge allant jusqu'à 2,1 A. L'USB-Charger est un chargeur USB.

L'EVOline Square80 ne doit pas être recouvert.

Ne placez pas d'objets chauds, par exemple des pots, sur le Produit.

* Le chargeur USB charge généralement tous les produits courants. La fonction de charge USB ne peut pas être garantie en raison de la multitude de fabricants et d'appareils sur le marché.

L'anneau avec couvercle ne peut pas être combiné avec une prise britannique (type G).

Montage uniquement par des personnes ayant des connaissances électrotechniques et de l'expérience dans le domaine de l'électrotechnique !*)

Une installation incorrecte peut mettre en danger les éléments suivants

- Leur propre vie ; - la vie des utilisateurs du système électrique. Une installation incorrecte peut entraîner de graves dommages matériels, par exemple à la suite d'un incendie. Vous pouvez être personnellement responsable des dommages corporels et matériels. Contactez un électricien !

\*) En particulier, les éléments suivants sont nécessaires à l'installation Connaissances spécialisées requises :

Les „5 règles de sécurité” à appliquer : Débrancher ; empêcher toute reconnexion ; vérifier qu'il n'y a pas de tension ; mettre à la terre et court-circuiter ; couvrir ou isoler les parties sous tension adjacentes ; Choix de l'outil approprié, de l'outil des instruments de mesure et, si nécessaire, des équipements de protection individuelle ; Évaluation des résultats des mesures ; Choix du matériel d'installation électrique pour assurer les conditions d'arrêt. Classes de protection IP ; Type de réseau d'alimentation (système TN, système informatique, système TT) et les conditions de connexion qui en résultent ; mise à zéro classique, mise à la terre de protection, mesures supplémentaires nécessaires, etc.

Toute modification du produit est interdite et annulera la garantie. Il existe un risque d'électrocution ou d'incendie !

Description fonctionnelle. Avant utilisation :

Tenez compte du type d'installation ! Plusieurs produits électriques ne peuvent être connectés en série que s'ils sont intégrés dans l'installation fixe. L'utilisation des douilles sur le dessus du profilé n'est pas autorisée pour le raccordement d'autres douilles en série.

Les prises avec interrupteurs ne sont hors tension que lorsque le câble de raccordement est débranché.

Les déchets électroniques sont recyclables et ne doivent pas être jetés avec les déchets ménagers. Lorsque l'appareil a atteint la fin de sa durée de vie utile, il doit être éliminé dans les points de collecte municipaux conformément à la réglementation en vigueur. L'élimination par les ordures ménagères est interdite.

L'appareil ne doit être utilisé que dans des locaux secs et fermés.

Information de nettoyage

Un chiffon légèrement humide doit être utilisé pour le nettoyage, si nécessaire avec un produit de nettoyage doux.

EV0line® One

Operating and assembly instructions Instructions d'utilisation et d'installation

EV0line®

Lieferumfang | Box Contents | Contenu de la livraison

Zubehör | Accessories | Accessoires

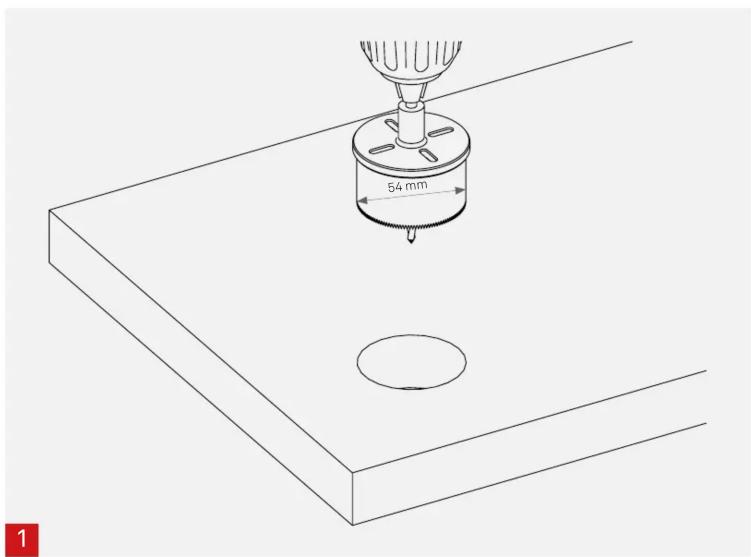

EVOline® Lochsäge | Hole Saw | Scie-Cloche

Bestellnummer | Order Number | No. de commande

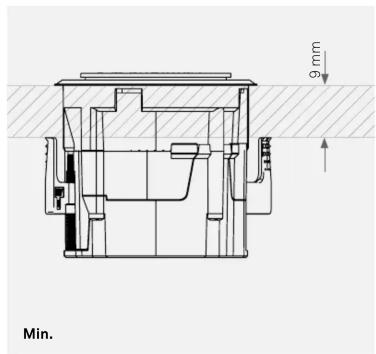

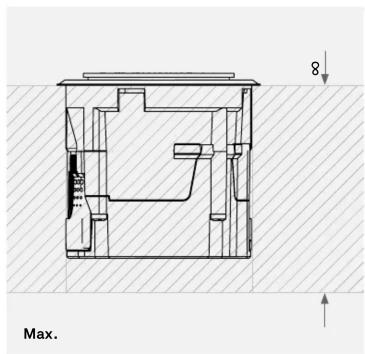

Materialstärke | Material thickness | Epaisseur du matériau

9 mm Min.

8 Max.

Einbauanleitung | Installation Instructions | Guide d'installation
