Caractéristiques techniques	Caisson de basses FBT SUBLINE 218S, 2 haut-parleurs de 18 pouces, puissance RMS de 1200W, réponse en fréquence de 30 Hz à 120 Hz.
Utilisation	Idéal pour les concerts, événements en plein air, et installations fixes nécessitant une reproduction des basses puissantes.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des haut-parleurs, nettoyage de la grille et du boîtier recommandé.
Sécurité	Utiliser des câbles appropriés pour éviter les courts-circuits, ne pas exposer à l'humidité, respecter les limites de puissance.
Informations générales	Dimensions compactes pour un caisson de basses, poids de 45 kg, finition en contreplaqué, connectivité XLR et Speakon.

FOIRE AUX QUESTIONS - SUBLINE 218S FBT

Quel type de connecteurs sont disponibles sur le FBT SUBLINE 218S ?

Le FBT SUBLINE 218S est équipé de connecteurs XLR et Speakon pour une connexion facile et sécurisée.

Quelle est la puissance maximale du FBT SUBLINE 218S ?

La puissance maximale du FBT SUBLINE 218S est de 2400 W en crête.

Comment régler le niveau de volume du caisson de basses ?

Vous pouvez régler le niveau de volume en utilisant le potentiomètre de volume situé sur le panneau arrière du caisson.

Le FBT SUBLINE 218S est-il adapté pour une utilisation en extérieur ?

Oui, le FBT SUBLINE 218S peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries.

Comment effectuer le câblage du FBT SUBLINE 218S avec d'autres enceintes ?

Utilisez des câbles appropriés pour connecter les sorties du FBT SUBLINE 218S aux entrées des autres enceintes, en suivant le schéma de connexion recommandé dans le manuel.

Quel est le poids du FBT SUBLINE 218S ?

Le FBT SUBLINE 218S pèse environ 45 kg.

Comment nettoyer le FBT SUBLINE 218S ?

Pour nettoyer le FBT SUBLINE 218S, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs.

Y a-t-il une garantie pour le FBT SUBLINE 218S ?

Oui, le FBT SUBLINE 218S est généralement livré avec une garantie de 2 ans, mais cela peut varier selon le revendeur.

Quelle est la fréquence de réponse du FBT SUBLINE 218S ?

La fréquence de réponse du FBT SUBLINE 218S est de 35 Hz à 120 Hz.

Comment transporter le FBT SUBLINE 218S ?

Utilisez un chariot ou des sangles de transport adaptées pour déplacer le FBT SUBLINE 218S en toute sécurité, en veillant à ne pas endommager les composants.

MODE D'EMPLOI SUBLINE 218S FBT

• An de permettre une ventilation su󰀩sante il faut disposer une distance min. de 30cm. environ de tous les côtés de l’appareil.

• La ventilation ne doit pas être empêchée en couvrant les ouvertures d’aération avec des objets comme journaux, nappes, rideaux, etc

• Aucune source à amme nue, comme par exemple des bougies allumées, ne doit être posée sur cet appareil.

• L’appareil ne doit pas être exposé à la stillation ou aux jets d’eau et donc il ne faut pas poser sur le dispositif des objets contenant desliquides, comme par exemple des vases.

3. Faites attention à tous les avertissements.

4. Suivez toutes les instructions.

5. N’employez pas ce dispositif près de l’eau.

6. Ne nettoyez qu’avec un torchon sec.

7. N’obstruez pas les ouvertures de la ventilation. L’installation doit être

e󰀨ectuée selon les instructions fournies par le producteur.

8. Ne l’installez pas près de sources de chaleur comme radiateurs, appareils

de chau󰀨age, poêles ou d’autres appareils (y compris les amplicateurs) qui produisent de la chaleur.

9. Ne supprimez pas les dispositifs de sécurité des ches polarisées ou

avec mise à la terre. Les ches polarisées sont équipées de deux bornes de largeur di󰀨érente. Une che avec mise à la terre a deux bornes et un troisième pôle de terre. La borne plus large ou le troisième pôle sont nécessaires pour la sécurité de l’utilisateur. Si la che fournie n’est pas appropriée pour votre prise, consultez un électricien pour le remplacement de la che.

10. Protégez le câble d’alimentation du piétinement et de la compression, en

particulier où l’on trouve des ches, des rallonges et dans le point où ils sortent de l’appareil.

11. Employez uniquement des dispositifs en option/accessoires indiqués par

12. A employer uniquement avec des chariots, des supports, des trépieds,

des consoles ou des tables indiqués par le producteur ou vendus avec l’appareil. Si vous utilisez un chariot, faites attention pendant le déplacement contemporain du chariot et de l’appareil, an d’éviter des dommages dus au possible renversement.

13. Débranchez la che en cas d’orage ou lorsqu’on n’utilise pas l’appareil

pendant une longue période.

14. Pour l’assistance technique, adressez-vous au personnel qualié.

L’assistance technique est nécessaire au cas où l’appareil est endommagé, par ex. à cause de problèmes du câble d’alimentation ou de la che, du renversement de liquides ou d’objets tombés à l’intérieur de l’appareil, de l’exposition à la pluie ou à l’humidité, d’anomalies de fonctionnement ou de chutes de l’appareil.

• Woofer custom de 320mm. à haute amplitude avec bobine de 75mm.

• Résponse en fréquence de 40Hz a 140Hz.

• Nouveau module d’amplication entièrement conçu et réalisé par FBT.

• Alimentateur de type “switching”.

• Amplicateur BF en classe D modalité full-bridge de 700W RMS.

• Processeur de signal numneérique DSP avec 8 préconguration.

• Contrôle de délai à 8 étapes.

• Panneau de commande ave entréè XLR et connexion XLR sortie stéréo passe-haut sélectionnable au moyen de la fonction “push”, niveau, préconguration, délai, phase 0°-180°, et 3 led indiquant l’état.

• Boîtiers en multicouches de bouleau de 15mm.

• Support pour statif M20, 2 poignées ergonomiques en aluminium. DEUFRA

• Woofer custom de 380mm. à haute amplitude avec bobine de 75mm.

• Résponse en fréquence de 38Hz a 140Hz.

• Nouveau module d’amplication entièrement conçu et réalisé par FBT.

• Alimentateur de type “switching”.

• Amplicateur BF en classe D modalité full-bridge de 700W RMS.

• Processeur de signal numneérique DSP avec 8 préconguration.

• Contrôle de délai à 8 étapes.

• Panneau de commande ave entréè XLR et connexion XLR sortie stéréo passe-haut sélectionnable au moyen de la fonction “push”, niveau, préconguration, délai, phase 0°-180°, et 3 led indiquant l’état.

• Boîtiers en multicouches de bouleau de 15mm.

• Support pour statif M20, 2 poignées ergonomiques en aluminium.

• Woofer custom de 460mm. à haute amplitude avec bobine de 75mm.

• Résponse en fréquence de 33Hz a 100Hz.

• Alimentateur de type “switching”.

• Amplicateur LF en classe D de 1200W RMS.

• Processeur de signal numneérique DSP avec 6 préconguration.

• Contrôle de délai à 6 étapes.

• Panneau de commande avec entréè XLR in/link niveau, préconguration, délai, phase 0°-180°, et 3 led indiquant l’état.

• Boîtiers en multicouches de bouleau de 15mm.

• Support pour statif M20, 2 poignées ergonomiques en aluminium.

• 2 woofer B&C custom de 460mm. a grande amplitude avec bobine de 75mm.

• Résponse en fréquence de 30Hz à n120Hz.

• Amplicateur en classe D de 1200W RMS avec alimentateur de type switching.

• Processeur DSP avec 6 presets.

• Panneau de commande avec stereo XLR in/out, Volume, Preset, Delay, Phase 0°/180°, 3 status led (PRT-LMT, Peak, On).

• Boïtier en multicouches de bouleau de 18mm. avec peinture antirayures

• 2 support por statif M20 e 4 poignées en aluminium FBT.

• C’est parfait pour renforcer et étendre la gamme de la série FBT MUSE 210A

• Woofer custom de 320mm. à haute amplitude avec bobine de 75mm.

• Impèdance nominale 8Ohm.

• Amplicateur reccomandé 700W RMS.

• 2 x connecteurs Neutrik Speakon NL4MD-V.

• BoÎtiers en multicouches de bouleau de 15mm.

• Support pour statif M20.

• 2 x poignées en aluminium

• DSP externe nécessaire: FBT DLM26

• Woofer custom de 380mm. à haute amplitude avec bobine de 75mm.

• Impèdance nominale 8Ohm.

• Amplicateur reccomandé 700W RMS.

• 2 x connecteurs Neutrik Speakon NL4MD-V.

• BoÎtiers en multicouches de bouleau de 15mm.

• Support pour statif M20.

• 2 x poignées en aluminium

• DSP externe nécessaire: FBT DLM26

• Woofer custom B&C de 460mm. à haute amplitude avec bobine de 75mm.

• Impèdance nominale 4 Ohm.

• Amplicateur reccomandé 1200W RMS.

• 2 x connecteurs Neutrik Speakon NL4MD-V.

• BoÎtiers en multicouches de bouleau de 18mm.

• Support pour statif M20.

• 2 x poignées en aluminium

• DSP externe nécessaire: FBT DLM26

• 2 x woofer custom de 460mm. à haute amplitude avec bobine de 75mm.

• Amplicateur reccomandé 2400W RMS.

• 2 x connecteurs Neutrik Speakon NL4MD-V.

• BoÎtiers en multicouches de bouleau de 18mm.

• 2 support pour statif M20.

• 4 x poignées en aluminium

• DSP externe nécessaire: FBT DLM26

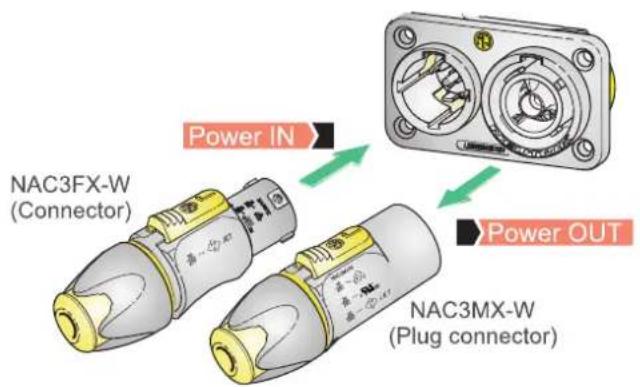

• Avant de brancher l’appareil au réseau électrique vériez que la tension d’alimentation corresponde à celle indiquéè au derrière de l’appareil.

• La prise d’alimentation inclut même le logement du fusible.

• Les fusibles défectueux doivent être nécessairement remplacés avec des autres qui ont la valeur et les caractéristiques èlectriques égales.

• Avant de remplacer le fusible, débrancher la prise d’alimentation de l’appareil.

• L’emploi d’autres types de fusibles, surtout si plus puissants, pour- rait abîmer votre appareil.
