GSN 324 160 E - Congélateur AMICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur armoire
Marque	Amica
Modèle	GSN 324 160 E
Classe climatique	SN, N, ST, T (10 °C à 43 °C)
Alimentation électrique	220-240 V, 50 Hz
Fusible recommandé	10 A
Capacité de congélation	Jusqu'à 24 kg/24h (max)
Classe énergétique	E (selon étiquette énergétique)
Nombre d'étoiles	**** (4 étoiles)
Température de conservation	-18 °C ou inférieure
Fonction Super congélation	Oui, activable via panneau
Alarme ouverture de porte	Oui, après 2 minutes
Dégivrage	Manuel (recommandé 1 à 2 fois par an)
Dimensions (approx.)	Hauteur : ~160 cm, Largeur : ~60 cm, Profondeur : ~65 cm
Poids net (approx.)	~60 kg
Matériaux	Acier, plastique, verre
Réfrigérant	R600a (isobutane)
Niveau sonore	~42 dB(A)
Pièces de rechange disponibles	7 à 10 ans après fabrication
Garantie	Selon carte de garantie
Entretien	Nettoyage intérieur avec eau tiède et détergent doux ; dégivrage manuel
Consignes de sécurité	Ne pas congeler de boissons gazeuses, ne pas recongeler des aliments décongelés, tenir hors de portée des enfants

FOIRE AUX QUESTIONS - GSN 324 160 E AMICA

Comment régler la température du congélateur ?

Appuyez sur la touche de réglage du congélateur pour parcourir les températures : -16 °C, -18 °C, -20 °C, puis Super congélation. La température par défaut est -18 °C.

Que faire si le congélateur ne refroidit pas assez ?

Vérifiez que la température ambiante est dans la plage de la classe climatique, que la porte est bien fermée, que le givre n'excède pas 10 mm, et que la circulation d'air est libre (distance minimale de 30 mm du mur).

Comment activer la Super congélation ?

Appuyez plusieurs fois sur la touche de réglage du congélateur jusqu'à ce que le voyant Super congélation s'allume. Le mode se désactive automatiquement après 24 h ou lorsque la température est suffisamment basse.

Combien de temps faut-il pour que le congélateur atteigne sa température de fonctionnement ?

Le congélateur peut nécessiter jusqu'à 24 heures pour atteindre sa température de fonctionnement après la première mise en marche. Pendant ce temps, évitez d'ouvrir la porte fréquemment.

Comment dégivrer le congélateur ?

Éteignez l'appareil, retirez les aliments, ouvrez la porte, placez un récipient sous le canal de drainage si présent. Laissez la porte ouverte ou placez un récipient d'eau chaude à l'intérieur pour accélérer le dégivrage. N'utilisez jamais d'outils tranchants ni de sèche-cheveux.

Pourquoi l'alarme sonore retentit-elle ?

L'alarme se déclenche si la porte du congélateur reste ouverte plus de 2 minutes. Fermez la porte pour l'arrêter.

Puis-je congeler des aliments frais dans ce congélateur ?

Oui, le congélateur 4 étoiles permet de congeler des aliments frais. La quantité maximale à congeler en 24 h est indiquée sur l'étiquette (généralement 24 kg). Activez la Super congélation 24 h avant d'ajouter les aliments.

Quelle est la durée de conservation recommandée pour les aliments congelés ?

À -18 °C : bœuf 6-8 mois, porc 3-6 mois, volaille 6-8 mois, poisson 3-6 mois, légumes et fruits 10-12 mois.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil, retirez les aliments, lavez à l'eau tiède avec un détergent doux. Essuyez avec un chiffon doux. Ne pas utiliser de produits abrasifs ou solvants.

Que faire en cas de panne de courant ?

Ne pas ouvrir la porte inutilement. Les aliments restent congelés plusieurs heures selon la température ambiante. Si la panne dure plus de 24 h, vérifiez l'état des aliments. Ne recongelez pas des produits partiellement décongelés.

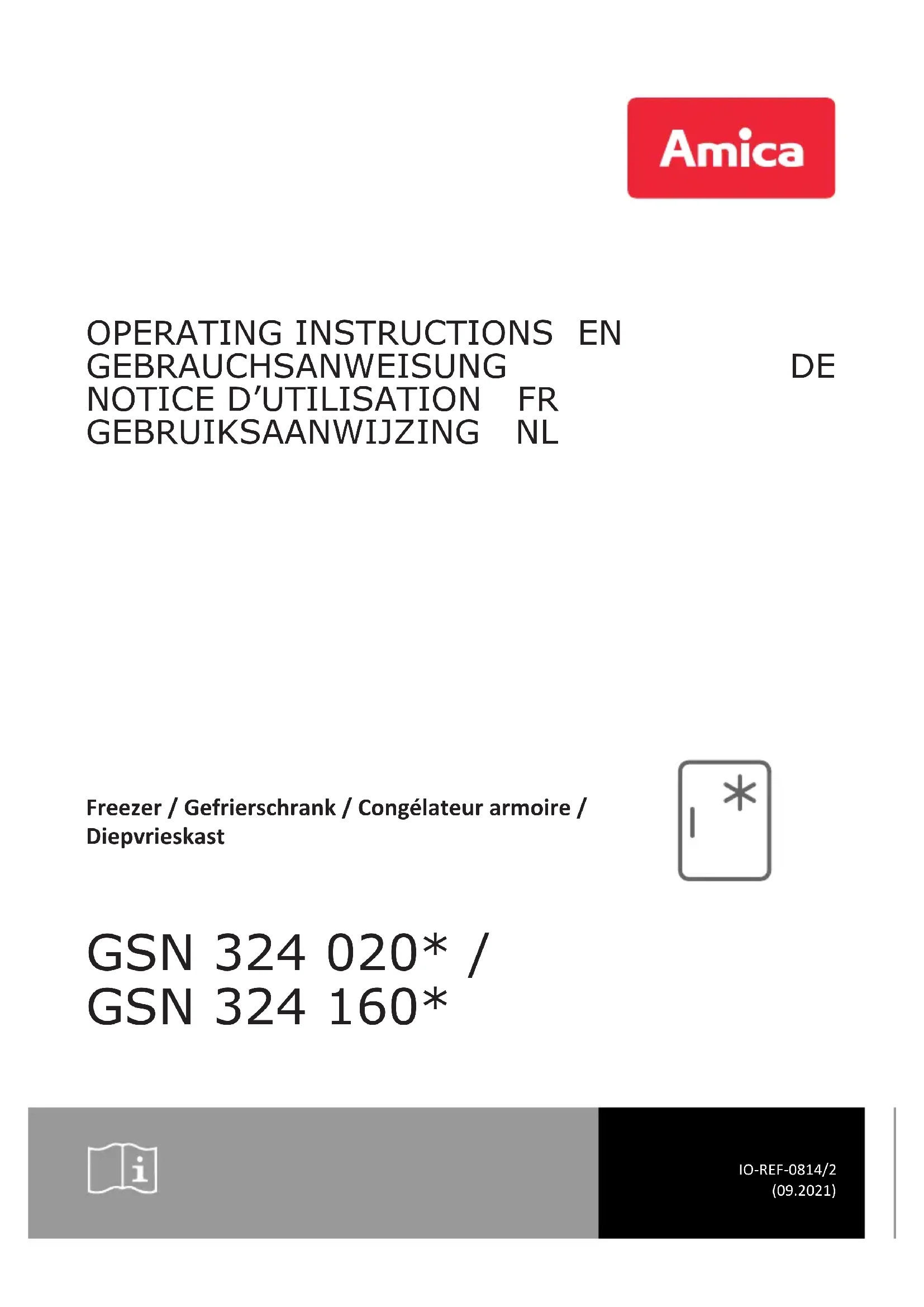

MODE D'EMPLOI GSN 324 160 E AMICA

Congélateur armoire

GSN 324 020* /

GSN 324 160*

FR - Table des matières

CONSIGNES DE SÉCURITÉ D'UTILISATION 52

INSTALLATION ET CONDITIONS DE FONCTIONNEMENT DE L'APPAREIL 57

INSTALLATION AVANT LA PREMIÈRE MISE EN MARCHE 57

LES DISTANCES MINIMALES DES SOURCES DE CHAUFFAGE 57

RACCORDEMENT AU RÉSEAU ÉLECTRIQUE 58

MISE HORS CIRCUIT 58

CLASSE CLIMATIQUE 58

DÉBALLAGE

ÉLIMINATION DES APPAREILS USAGÉS 60

COMMANDE

COMMANDE DE L'APPAREIL 61

UTILISATION DU CONGÉLATEUR 61

UTILISATION ET FONCTIONS 64

CONSERVATION DES DENRÉES DANS LE RÉFRIGÉRATEUR 64

CONGÉLATION DES PRODUITS** 64

COMMENT EXPLOITER LE RÉFRIGÉRATEUR DE FAÇON ÉCONOMIQUE ? 66

CONSEILS PRATIQUES 66

QUE VEULENT DIRE LES ÉTOILES ? 66

ZONES DE STOCKAGE DANS LE RÉFRIGÉRATEUR 67

PRODUITS QUI NE DEVRAIENT PAS ÊTRE STOCKÉS DANS LE RÉFRIGÉRATEUR 67

DÉGIVRAGE, NETTOYAGE ET CONSERVATION

DÉGIVRAGE DU RÉFRIGÉRATEUR*** 68

DÉGIVRAGE DU CONGÉLATEUR** 68

MODE OPÉRATOIRE POUR LE DÉGIVRAGE DU COFFRE DU CONGÉLATEUR :** 69

DÉGIVRAGE AUTOMATIQUE DU RÉFRIGÉRATEUR**** 69

DÉGIVRAGE AUTOMATIQUE DU CONGÉLATEUR**** 69

LAVAGE À MAIN DU COMPARTIMENT RÉFRIGÉRATEUR ET CONGÉLATEUR**** 69

ENLÈVEMENT ET MISE EN PLACE DES CLAYETTES ***** 69

ENLÈVEMENT ET MISE EN PLACE DU BALCONNET ***** 69

À partir d'aujourd'hui, les tâches quotidiennes deviennent encore plus faciles. Cet appareil Amica combine une facilité d'utilisation exceptionnelle à une efficacité parfaite. Après la lecture du mode d'emploi, l'utilisation de l'appareil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de lire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

CONSIGNES DE SÉCURITÉ D'UTILISATION

• L'appareil n'est destiné qu'à un usage domestique.
• Le fabricant se réserve le droit d'apporter des modifications qui n'affectent pas le fonctionnement de l'appareil.
• Certaines notes de ce mode d'emploi sont les mêmes pour différents types de produits réfrigérants (réfrigérateurs, réfrigérateurs-congélateurs et congélateurs).
• Le fabricant n'assume aucune responsabilité pour des dommages causés par une utilisation non conforme aux instructions.
• Veuillez garder cette notice dans le but de s'en servir à l'avenir, soit de la transmettre à un éventuel utilisateur futur.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) à aptitudes physiques, sensorielles ou mentales réduites, ainsi que par des personnes manquant d'expérience et de connaissances, à moins que cette utilisation s'effectue sous la surveillance ou en accord avec la notice d'utilisation remise par les personnes responsables de la sécurité.
• Veillez à ce que les enfants sans surveillance n'utilisent pas l'appareil. Ne les laissez pas jouer avec l'appareil. Il est interdit qu'ils s'assoient sur les éléments sortants ainsi qu'ils se penchent sur la porte.
• Le réfrigérateur-congélateur fonctionne convenablement à la température ambiante indiquée dans le tableau des spécifications techniques. Évitez de placer l'appareil dans une cave, un vestibule ou dans un chalet sans chauffage en automne et en hiver.
• Pendant le placement, le déplacement ou le levage, ne saisissez pas les poignées des portes, ne tirez pas par le réfrigérant à l'arrière du réfrigérateur et ne touchez pas le groupe compresseur.
• Pendant le transport, le déplacement et le placement, le réfrigérateur/congélateur ne doit pas être basculé de plus de 40° de la ligne verticale. Si pour-

tant une telle situation arrive, laissez l'appareil min. 2 heures après son placement sans le brancher (fig. 2).

• Avant chaque entretien courant, débranchez l'appareil. Ne tirez pas par le cordon d'alimentation mais débranchez-le en saisissant la fiche de la prise.
• Les bruits comme des craquements ou des éclatements sont causés par des élargissements et des rétrécissements des pièces résultant des changements de température.
• Pour des raisons de sécurité, il ne faut pas dépanner l'appareil de ses propres moyens. Les réparations faites par des personnes non qualifiées dans ce domaine peuvent constituer un danger à la sécurité de l'usager de l'appareil.
• Au cas d'une panne du circuit frigorifique, aérez la pièce où se trouve l'appareil pendant quelques minutes (la pièce doit être au moins de 4 m³ pour le produit du méthylpropane m/R600).
• Il ne faut pas congeler à nouveau les produits une fois décongelés même partiellement.
• Il ne faut pas stocker des boissons en bouteilles et en cannes et surtout des boissons pétillantes dans le compartiment congélateur. Les cannes et les bouteilles risquent d'éclater.
• Éviter le contact des produits sortis directement du congélateur (ex. les glaçons, etc.) avec la bouche. Leur température basse peut causer des gelures graves.
• Faites attention à ne pas détériorer le circuit frigorifique, par ex. par le piquage de canaux du produit frigorifique dans l'évaporateur, la rupture des tuyaux. Le fluide frigorigène jaillissant est inflammable. Au cas du contact du produit avec les yeux, rincez-les avec de l'eau propre et immédiatement contactez le médecin.
• Il convient aussi d'éliminer ou de rendre impossible
• l'usage de la serrure de l'appareil usé afin que les enfants ne puissent pas s'enfermer dans la vieille installation. • L'appareil est conçu pour stocker la nourriture, ne

pas l'utiliser à d'autres fins.

- L'appareil doit être complètement débranché de l'alimentation (en retirant la prise d'alimentation) pour effectuer des tâches telles que le nettoyage, l'entretien ou le changement de son emplacement.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes avec des capacités motrices, sensorielles ou mentales réduites et par des personnes dénuées d'expérience ou de connaissance de l'équipement uniquement si elles se trouvent sous surveillance et qu'elles aient été instruites auparavant au sujet de l'exploitation de l'appareil de façon sûre et qu'elles connaissent les dangers liés à l'exploitation de l'appareil. Les enfants ne devraient pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne devraient pas être effectués par des enfants à moins qu'ils n'aient fini leurs 8 ans et ne soient surveillés par une personne appropriée.

- Afin d'obtenir plus d'espace dans le congélateur, retirez les tiroirs et placez vos produits directement sur les étagères. Cela n'a aucun effet sur les paramètres thermiques et mécaniques de l'appareil. Le volume utile du congélateur a été calculé sans les tiroirs

MISE EN GARDE : Risque d'incendie / matières inflammables

- Les enfants de 3 à 8 ans peuvent placer et retirer des produits de l'appareil de réfrigération.

Pour éviter la contamination des aliments, suivre les consignes suivantes :

• L'ouverture prolongée de la porte peut augmenter la température dans les compartiments de l'appareil.
• Nettoyer régulièrement les surfaces qui entrent en contact avec les aliments et, selon l'accessibilité, les installations d'évacuation de l'eau.
• Conserver la viande crue et le poisson dans des récipients adaptés dans le réfrigérateur, pour qu'ils n'entrent pas en contact avec les autres aliments et

pour qu'ils ne s'égouttent pas dessus.

• Les compartiments deux étoiles servent à conserver dans le congélateur des aliments surgelés et à conserver et congeler la glace et les glaçons.
• Les compartiments une, deux ou trois étoiles ne servent pas à congeler des aliments frais.

	Types de compartiments	Température de conservation cible [°C]	Aliments adaptés
1	Réfrigérateur +2≤	+8	Œufs, aliments cuits, aliments emballés, fruits et légumes, produits laitiers, pâtisseries, boissons et autres aliments qui ne sont pas destinés à la congélation.
2	Congélateur***	≤-18	Fruits de mer (poisson, crevettes, moules), produits d'eau douce et à base de viande (3 mois recommandés, plus longtemps les produits sont conservés, moins savoureux et nutritifs ils sont), adapté pour les produits frais congelés.
3	Congélateur***	≤-18	Fruits de mer (poisson, crevettes, moules), produits d'eau douce et à base de viande (3 mois recommandés, plus longtemps les produits sont conservés, moins savoureux et nutritifs ils sont), inadapté pour les produits frais congelés.
4	Congélateur**	≤-12	Fruits de mer (poisson, crevettes, moules), produits d'eau douce et à base de viande (2 mois recommandés, plus longtemps les produits sont conservés, moins savoureux et nutritifs ils sont), inadapté pour les produits frais congelés.
5	Congélateur*	≤-6	Fruits de mer (poisson, crevettes, moules), produits d'eau douce et à base de viande (1 mois recommandé, plus longtemps les produits sont conservés, moins savoureux et nutritifs ils sont), inadapté pour les produits frais congelés.
6	Compartiment sans étoile	-6≤0	Viande de porc, de bœuf fraîche, poisson, poulet, certains aliments traités emballés, etc. (il est recommandé de consommer le même jour, le mieux dans les 3 jours au maximum). Produits traités emballés partiellement (produits qui ne sont pas adaptés à la congélation)
7	Compartiment pour denrées hautement périssables	2≤+3	Viande de porc, de bœuf fraîche/congelée, poulet, produits d'eau douce, etc. (7 jours au-dessous de 0°C, au-dessus de 0°C il est recommandé de consommer le même jour, le mieux dans les 2 jours au maximum). Fruits de mer (au-dessous de 0°C pendant 15 jours, il est déconseillé de conserver ces aliments à une température supérieure à 0°C)
8	Compartiment de stockage de denrées alimen-taires fraîches	0≤+4	Viande de porc, de bœuf fraîche, poisson, pou-let, aliments cuits, etc. (il est recommandé de consommer le même jour, le mieux dans les 3 jours au maximum).
9	Compartiment de stockage du vin	+5≤+20 Vin rouge, blanc, effervescent, etc.

• Attention : conserver les produits selon les recommandations pour les compartiments ou selon les températures indiquées pour les produits donnés.
• Si l'appareil de réfrigération n'est pas utilisé et reste vide pendant une longue période, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et laissez sa porte ouverte pour éviter la formation de moisissure à l'intérieur.
• Nettoyage du distributeur d'eau (pour les produits avec distributeur d'eau) : nettoyez le réservoir d'eau s'il n'a pas été utilisé pendant 48 heures ; si l'eau n'a pas été déversée pendant 5 jours, rincez l'installation d'eau raccordée au réseau de distribution d'eau.
• La période minimale pendant laquelle les pièces de rechange indispensables à la réparation de l'appareil sont disponibles est de 7 à 10 ans, selon le type et la destination de la pièce de rechange. Cette période est conforme au règlement (UE) 2019/2019 de la Commission.
• La liste des pièces de rechange et la procédure de commande sont disponibles sur les sites web du fabricant, de l'importateur ou du représentant agréé.
• Retrouvez plus d'informations sur le produit dans la base de données européenne EPREL à l'adresse https://eprel.ec.europa.eu. Vous pouvez obtenir les informations en scannant le code QR de l'étiquette énergétique ou en saisissant le modèle du produit dans le moteur de recherche EPREL https://eprel.ec.europa.eu/

INSTALLATION ET CONDITIONS DE FONCTIONNEMENT DE L'APPAREIL

Cet appareil de réfrigération n'est pas destiné à être utilisé comme un appareil intégrable.

Installation avant la première mise en marche

• Déballez l'appareil, enlevez les bandes adhésives protégeant les portes et l'équipement (4). Les éventuels restes du col peuvent être enlevés avec un détergent délicat.
• Gardez les éléments en mousse de polystyrène. En cas de nécessité de retransport du réfrigérateur/congélateur, emballez-le avec la mousse de polystyrène et le film, et protégez-le avec la bande adhésive.
• Lavez l'intérieur du réfrigérateur et du congélateur ainsi que les autres éléments de l'équipement avec de l'eau tiède avec du produit lave-vaisselle, puis essuyez et séchez.
• Placez votre réfrigérateur/congélateur à niveau et en position stable sur un sol solide, dans une pièce sèche, régulièrement aérée et non ensoleillée, loin des sources de chaleur comme la cuisinière, le radiateur du chauffage central, le tuyau du chauffage central, l'installation d'eau chaude, etc.
• Le film de protection qui peut recouvrir l'appareil doit être retiré.
• Placez l'appareil à niveau en visant les 2 pieds réglables à l'avant (fig. 3).
• Afin d'assurer une ouverture facile de la porte, la distance entre la paroi latérale de l'appareil (du côté des charnières) et la paroi de la pièce est illustrée sur la figure 5.*
• Assurez une ventilation convenable de la pièce ainsi que la libre circulation de l'air de tous les côtés de l'appareil (fig. 6).

Les distances minimales par rapport aux sources de chaleur :

• des cuisinières électriques, à gaz et autres - 30 mm, - des poêles à fuel ou à charbon - 300 mm, - des fours de cuisine encastrables - 50 mm

S'il n'est pas possible de respecter les distances ci-dessus mentionnées, utilisez une plaque d'isolation.

Attention :

• La paroi arrière du réfrigérateur et surtout le réfrigérant et les autres éléments du circuit frigorifique ne peuvent pas rester en contact avec d'autres éléments qui peuvent causer des endommagements, notamment le tuyau du chauffage central et le tube d'amenée d'eau.
• Il est interdit de manipuler d'une façon quelconque les pièces de l'agrégat. Prenez les mesures nécessaires pour ne pas endommager le tube capillaire visible dans la cavité du compresseur. Ce tube ne peut pas être fléchi, redressé ni enroulé.
• L'endommagement du tube capillaire par l'utilisateur le prive du droit de garantie (fig. 8).
• Pour certains modèles, la poignée non fixée doit être récupérée à l'intérieur de l'armoire, puis vissée sur la porte avec son propre tournevis.

Raccordement au réseau électrique

• Avant le branchement, il est recommandé de régler la molette du thermostat sur la position « OFF » ou toute autre position provoquant la déconnexion de l'appareil de l'alimentation électrique (voir la page avec la description des commandes).
• L'appareil doit être branché au réseau de courant alternatif 220-240V, 50Hz au moyen d'une prise murale correctement installée, mise à la terre et protégée par un coupe-circuit de 10 A.
• La mise à la terre de l'appareil est recommandée par la loi. Le fabricant décline toute responsabilité en cas de dommages éventuels aux personnes ou aux objets suite au non-respect de cette obligation.
• Il ne faut pas utiliser de raccords adaptatifs, de prises multiples (répartiteurs), de rallonges deux fils. S'il est nécessaire d'utiliser une rallonge, il est permis d'utiliser uniquement une rallonge avec un rouleau de sécurité, à prise unique, ayant une attestation de sécurité VDE/GS.
• En cas d'utilisation d'une rallonge (avec rouleau de sécurité, ayant le signe de sécurité), sa prise doit être placée à une distance sûre des éviers et ne peut pas être exposée à être submergée par l'eau ou d'autres liquides.
• AVERTISSEMENT : Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil.
• AVERTISSEMENT : Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.
• Les données se trouvent sur la plaque signalétique placée en bas de la paroi à l'intérieur du compartiment réfrigérateur**.

Mise hors circuit

Il faut assurer la possibilité de débrancher l'appareil par le retrait de la fiche ou par l'extinction de l'interrupteur bipolaire (fig. 9).

Classe climatique

L'information sur la classe climatique de l'appareil se trouve sur la plaque signalétique. Elle indique la température ambiante (c'est-à-dire de la pièce dans laquelle il fonctionne) pour un fonctionnement optimal (correct) de l'appareil.

Classe climatique Température ambiante admissible

SN	tempérée élargie	l'appareil réfrigérant est destiné à une utilisation à une plage de températures comprise entre 10 °C et 32 °C
N tempérée		l'appareil réfrigérant est destiné à une utilisation à une plage de températures comprise entre 16 °C et 32 °C
ST subtropicale		l'appareil réfrigérant est destiné à une utilisation à une plage de températures comprise entre 16 °C et 38 °C
T tropicale		l'appareil réfrigérant est destiné à une utilisation à une plage de températures comprise entre 16 °C et 43 °C

DÉBALLAGE

Pour son transport, l'appareil a été emballé afin de le protéger contre les endommagements. Après déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement et recyclables à 100% (ils sont marqués par un symbole approprié).

Attention ! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet appareil est marqué par le symbole du conteneur à déchets rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets ménagers.

L'utilisateur est obligé de le rendre à un point de collecte des appareils électriques et électroniques usagés. De tels points de collecte sont mis en place par les communes, certains magasins et entreprises de ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

COMMANDE

Commande de l'appareil

Le panneau de commande est présenté sur le dessin 10, pour rappel, il est présenté également ci-dessous :

Utilisation du bandeau de commandes

1. Touche de réglage de la température du congélateur
2. Symbole Super congélation (LED Super congélation)
3. Symbole Alarme (LED d'alarme)
4. Indicateur de température réglée du congélateur

Utilisation du congélateur

Touche de réglage de la température du congélateur : Cette touche permet de régler la température du congélateur. Pour définir les valeurs du compartiment congélateur, appuyer sur cette touche. Utiliser également cette touche pour activer le mode Super congélation.

Symbole Alarme (LED d'alarme) : En cas de problème dans le congélateur, le témoin d'alarme est rouge.

• Pour congeler des quantités importantes de nourriture. • Pour congeler des repas-minute. • Pour congeler des aliments rapidement. • Pour conserver des aliments de saison pendant longtemps.

Comment l'utiliser ?

• Appuyer sur la touche de réglage de la température jusqu'à ce que le témoin du mode Super congélation s'allume.
• La LED du mode Super congélation s'allume lorsque ce mode est activé.
• La quantité maximale d'aliments frais (en kilogrammes) à congeler dans les 24 heures est indiquée sur l'étiquette de l'appareil.
• Pour des performances optimales de l'appareil en cas de capacité de congélation maximale, mettre l'appareil en mode Super congélation 24 heures avant de placer des aliments frais dans le congélateur.

Lorsque ce mode est activé :

Si la touche de réglage de la température est enfoncée, le mode s'annule et les paramètres sont restaurés à partir de la valeur -16.

Le mode Super congélation s'annule automatiquement au bout de 24 heures en fonction de la température ambiante ou lorsque le capteur du congélateur atteint une température suffisamment basse.

Paramètres de température du congélateur

• La température initiale de l'écran de réglage est de -18 °C.
• Appuyer une fois sur la touche de réglage du congélateur.
• Chaque fois que cette touche est enfoncée, la température de réglage diminue. (-16 °C, -18 °C, -20 °C, Super congélation).
• Si la touche de réglage du congélateur est enfoncée jusqu'à ce que le symbole du mode Super congélation s'affiche sur le congélateur.
• Les paramètres s'affichent et aucune touche n'est enfoncée dans les 3 secondes suivantes, le symbole Super congélation clignote.
• Si la touche reste enfoncée, elle repart de la dernière valeur.

Températures recommandées du congélateur

Quand procéder au réglage de la température intérieure

Pour une capacité de congélation minimale -16 °C, -18°C
Utilisation normale -18	°C, -20°C, -22°C
Pour une capacité de congélation maximale -24 °C

Mode veille

Comment activer ?

Réglez la valeur de consigne sur « 2 » et appuyez sur le bouton de réglage jusqu'à ce que tous les voyants clignotent trois fois.

Comment cela fonctionne ?

Tous les composants seront affichés en mode veille. Si l'utilisateur appuie sur le bouton de réglage en mode veille, tous les voyants clignotent trois fois pour indiquer que le mode veille est actif.

Comment désactiver ?

Appuyez sur le bouton de réglage et maintenez-le enfoncé jusqu'à ce que l'affichage revienne au fonctionnement normal. Une fois le mode désactivé, l'écran peut afficher « Sr » car le réfrigérateur est chaud. Lorsque le réfrigérateur atteint la température normale, « Sr » disparaît.

Alarme d'ouverture de porte

Si la porte du congélateur reste ouverte plus de 2 minutes, une alarme retentit.

Avertissements relatifs au réglage de la température

• Il n'est pas recommandé d'utiliser le congélateur dans des environnements dont la température est inférieure à 10 °C pour préserver son efficacité.
• Procédez à chaque réglage l'un après l'autre.
• Les réglages de température doivent être effectués en fonction de la fréquence d'ouverture de la porte, de la quantité de nourriture conservée dans le congélateur et de la température ambiante de la pièce où il se trouve.
• Pour que le congélateur atteigne sa température de fonctionnement

après avoir été connecté au secteur, ne pas ouvrir les portes fréquemment ou conserver des quantités importantes de nourriture dans le congélateur. Noter qu'en fonction de la température ambiante, il se peut que le congélateur atteigne sa température de fonctionnement au bout de 24 heures.

- Une fonction de temporisation de 5 minutes s'applique pour empêcher tout dommage au compresseur du congélateur lors de la connexion ou la déconnexion au secteur ou en cas de panne de courant. Le congélateur commence à fonctionner normalement après 5 minutes.

Instructions d'installation importantes

Cet appareil est conçu pour fonctionner dans des conditions climatiques difficiles (jusqu'à 43 °C ou 110 °F) et est doté de la technologie « Freezer Shield » qui garantit que les denrées congelées dans le congélateur ne décongèlent pas même si la température ambiante est inférieure à -15 °C. Par conséquent, vous pouvez installer votre appareil dans une pièce non chauffée sans craindre que les aliments surgelés ne se détériorent. Lorsque la température ambiante revient à la normale, vous pouvez continuer à utiliser votre appareil selon vos préférences.

UTILISATION ET FONCTIONS

Conservation des denrées dans le réfrigérateur

• Mettez les produits sur des assiettes, dans des récipients ou emballés dans un film alimentaire. Disposez-les uniformément sur la surface des clayettes.
• Il convient d'attirer l'attention sur le fait que les produits alimentaires ne doivent pas entrer en contact avec la paroi arrière. Cela peut causer du givre ou de l'humidité sur les produits.
• Ne mettez pas au réfrigérateur des récipients d'aliments encore chauds.
• Les produits prenant rapidement des odeurs étrangères comme le beurre, le lait, le fromage blanc ainsi que ceux qui ont une odeur intensive comme par exemple les poissons, la charcuterie, les fromages doivent être mis au réfrigérateur emballés dans un film ou dans des récipients hermétiquement fermés.
• Le stockage des légumes contenant une grande quantité d'eau peut causer le dépôt de buée au-dessus des bacs à légumes ; cela ne dérange pas le fonctionnement régulier du réfrigérateur.
• Avant l'introduction des légumes dans le réfrigérateur, il convient de bien les sécher.
• Un niveau d'humidité trop élevé diminue le temps de conservation des légumes, surtout des légumes à feuilles.
• Il convient de conserver les légumes non lavés. Le lavage enlève une protection naturelle, c'est pourquoi il est préférable de laver les légumes juste avant la consommation.
• Il est permis de ranger les produits dans les paniers (tiroirs) 1, 2, 3* (voir fig. 11a / 11b).**
• Les produits emballés
• Plateau de l'évaporateur / tablette
• Limite naturelle de chargement
• * * * *
• Il est possible de poser des produits sur les grilles de l'évaporateur du congélateur.*
• Il est possible de retirer les produits sur l'étagère de 20-30 mm de la limite naturelle de chargement.**
• Il est possible de retirer le panier inférieur pour augmenter la surface de chargement et poser les produits au fond de la chambre jusqu'à la hauteur maximale.*

Congélation des produits**

• Il est permis de congeler pratiquement tous les produits alimentaires à l'exception des légumes consommés crus comme par ex. la salade verte.
• Pour une meilleure congélation, il est recommandé d'utiliser des produits extra frais et de les congeler en petite portion.
• Il convient d'emballer les produits dans des matériaux sans odeur, résistants à la pénétration de l'air et d'humidité ainsi qu'insensibles aux matières grasses. Les emballages les plus appropriés sont: les sachets, les feuilles du film en polyéthylène, du film aluminium.
• L'emballage doit être hermétique et bien adhéré aux produits congelés. Les emballages en verre sont déconseillés.
• Les produits alimentaires frais (à température ambiante), mis dans le but d'être congelés, ne doivent pas rester en contact avec les produits déjà congelés auparavant.
• Il est déconseillé de mettre dans le congélateur, en une fois par 24 heures, plus de nourriture fraîche que mentionné dans le tableau de spécification technique de l'appareil.
• Afin de garder une bonne qualité des produits congelés, il est conseillé de regrouper les produits congelés dans la partie centrale du congélateur de telle façon qu'ils ne restent pas en contact avec des produits encore non congelés.
• Nous conseillons de déplacer les portions congelées vers un côté du compartiment congélateur et de mettre les portions fraîches à congeler du côté opposé en les poussant au maximum vers la paroi arrière latérale.
• Pour congeler les produits, utiliser un congélateur marqué * * * *.
• Il faut se rappeler que la température du compartiment réfrigérateur est influencée entre autres par : la température ambiante, le niveau de chargement des denrées, la fréquence d'ouverture de la porte, le niveau de givrage, la mise au point du thermostat.
• Si une difficulté à ouvrir la porte du compartiment réfrigérateur se présente tout juste après sa fermeture, nous vous conseillons d'attendre 1 à 2 minutes jusqu'à ce que la dépression qui s'y est formée soit compensée.

Le temps de conservation des produits congelés dépend de leur qualité à l'état frais avant congélation ainsi que de la température de conservation. En conservant la température inférieure ou égale à -18°C, les périodes de conservation suivantes sont conseillées :

Produits Mois

Boeuf 6-8

Veau 3-6

Abats 1-2

Porc 3-6

Volaille 6-8

OEufs 3-6

Poissons 3-6

Légumes 10-12

Fruits 10-12

Le compartiment de refroidissement rapide ne sert pas à l'entreposage de nourriture surgelée. Il est possible de produire et d'entreposer uniquement des glaçons dans ce compartiment.

Attention : Si l'appareil ne possède pas de compartiment * ***, ceci signifie que l'appareil réfrigérant n'est pas adapté aux besoins de congélation des produits alimentaires.

COMMENT EXPLOITER LE RÉFRIGÉRATEUR DE FAÇON ÉCONOMIQUE ?

Conseils pratiques

• Ne pas placer le réfrigérateur ni le congélateur près des radiateurs, des fours ou risquer une influence directe des rayons du soleil.
• S'assurer que les cavités du condenseur à l'arrière ne sont pas obstruées. Les nettoyer et dépoussiérer une ou deux fois par an.
• Choisir une température appropriée : une température de 4°C dans le réfrigérateur ainsi que de -18°C dans le congélateur est suffisante.
• Il ne faut ouvrir la porte du réfrigérateur ou du congélateur qu'en cas de nécessité. Il est bon de savoir quelle nourriture est conservée dans le réfrigérateur ainsi que de savoir précisément où elle se trouve. Il faut remettre le plus vite possible les produits non utilisés dans le réfrigérateur ou dans le congélateur avant qu'ils ne se réchauffent.
• Nettoyez régulièrement l'intérieur du réfrigérateur à l'aide d'un tissu imbibé d'un détergent doux. Les appareils ne possédant pas de fonction de dégivrage automatique devront être régulièrement dégivrés. Ne pas permettre la formation d'une couche de givre d'une épaisseur de plus de 10 mm.
• Maintenez propre le joint autour de la porte, autrement la porte risque de ne pas se fermer complètement. Il faut toujours remplacer les joints endommagés.

Que veulent dire les étoiles ?

Une température d'au moins -6°C suffit pour stocker les aliments surgelés pendant environ 2-3 jours. On rencontre le plus souvent des tiroirs ou compartiments ayant le symbole de l'étoile dans les réfrigérateurs bon marché.

On peut stocker les aliments dans une température de -12°C pendant 1 mois sans risquer qu'ils perdent leur goût. Cette température n'est pas suffisante pour congeler les aliments.

Permet de stocker des aliments déjà congelés pendant 1 an maximum ; mais ne permet PAS de congeler des aliments frais.

Cet appareil convient à stocker des aliments dans une température en dessous de -18°C et de congeler de plus grandes quantités d'aliments.

Zones de stockage dans le réfrigérateur

En raison de la circulation normale de l'air, le caisson du réfrigérateur contient différentes zones de température.

• La zone la plus froide se trouve directement au-dessus du tiroir à légumes. Il faut conserver dans cette zone des aliments délicats et facilement périssables, tels que :
• Les poissons, la viande, la volaille,
• Les charcuteries, les plats préparés,
• Les plats ou produits cuits contenant des œufs ou de la crème,
• De la pâte fraîche, des mélanges de gâteaux,
• Des légumes emballés et autres aliments frais ayant une étiquette suggérant que ces aliments doivent être maintenus à une température approximative de 4°C.
• La zone la plus chaude se trouve dans la partie haute de la porte. Utilisez ce secteur pour y conserver du beurre et du fromage.

Produits qui ne devraient pas être stockés dans le réfrigérateur

• Certains aliments ne doivent pas être conservés dans le réfrigérateur. Ce sont :
• Les fruits et légumes sensibles aux basses températures, comme par exemple les bananes, l'avocat, la papaye, le fruit de la passion, les aubergines, les poivrons, les tomates et les concombres,
• Les fruits qui ne sont pas encore mûrs,
• Les pommes de terre

Attention :

Exemple de gestion des produits congelés (fig. 12)

Pour assurer la meilleure conservation des aliments pendant longtemps et éviter leur gaspillage, disposez les produits comme montré sur la Fig. 12. De plus, la figure montre la disposition des compartiments, des tiroirs et des clayettes qui permet l'utilisation la plus efficace de l'énergie par l'appareil.

La conservation des produits alimentaires dans des conditions et une température adaptées prolonge leur limite de consommation et optimise la consommation d'énergie électrique. Les plages de températures devraient être indiquées sur les emballages et les étiquettes des produits alimentaires.

DÉGIVRAGE, NETTOYAGE ET CONSERVATION

Pour le nettoyage du châssis et des pièces en plastique, ne jamais utiliser de solvants ni de produits de nettoyage agressifs et abrasifs (par exemple des poudres ou des crèmes de nettoyage) ! Utiliser uniquement des produits de nettoyage liquides délicats et des torchons doux. Ne pas utiliser le côté abrasif des éponges.

Dégivrage du réfrigérateur***

• Le givre qui se forme sur la paroi arrière s'élimine automatiquement. Pendant le dégivrage, les impuretés peuvent pénétrer dans l'orifice de la gouttière avec l'eau condensée, ce qui peut entraîner le blocage de l'orifice. Dans ce cas, il convient de déboucher délicatement le trou avec une broche de poussée (fig. 13).
• L'appareil fonctionne cycliquement : il réfrigère (alors que le givre s'installe sur la paroi arrière), puis se dégivre (les gouttes ruissellent sur la paroi arrière).
• Avant le nettoyage, il convient de déconnecter absolument l'appareil du circuit d'alimentation en débranchant la fiche de la prise de courant. Veillez à ce que l'eau ne s'introduise pas dans le panneau de commande ou dans le système d'éclairage.
• N'utilisez pas pour le dégivrage de substances en aérosol. Elles peuvent causer la formation de mélanges explosifs, contenir des dissolvants pouvant endommager les parties en plastique de l'appareil, jusqu'à même être dangereux pour la santé.
• Il convient de veiller à ce que l'eau utilisée pour le nettoyage ne s'introduise pas dans le récipient d'évaporation par l'orifice d'évacuation.
• En dehors des joints sur la porte, il convient de nettoyer l'appareil entier avec des détergents délicats. Lavez les joints sur la porte à l'eau tiède et essuyez à sec.
• Il convient de nettoyer convenablement tous les équipements internes (bacs à légumes, balconnets, clayettes en verre, etc.).

Dégivrage du congélateur**

• Il est conseillé de dégivrer le compartiment congélateur en même temps que le nettoyage de l'appareil.
• Une forte accumulation de la couche de glace sur les surfaces de congélation diminue le rendement de l'appareil, ce qui entraîne une augmentation de la consommation d'énergie électrique.
• Il est conseillé de dégivrer l'appareil au moins une ou deux fois par an. En cas d'une importante accumulation de glace, le dégivrage doit être effectué plus souvent.
• Si à l'intérieur de l'appareil se trouvent des aliments, il convient de positionner le sélecteur rotatif sur la position maximale à peu près 4 heures avant la décongélation. Ceci garantit la possibilité de conservation des produits alimentaires à la température ambiante pendant une durée plus longue.
• Après avoir sorti les aliments du congélateur, il convient de les mettre dans un sac isotherme, une glacière ou bien de les envelopper de plusieurs couches de papier journal, puis de les conserver dans un endroit frais.
• Le dégivrage du congélateur doit être réalisé le plus vite possible. Une conservation de longue durée des produits dans la température ambiante raccourcit le délai de consommation.

Mode opératoire pour le dégivrage du coffre du congélateur :

• Éteindre l'appareil à l'aide du panneau de commande, puis retirer la fiche de la prise.
• Ouvrir la porte, puis extraire les denrées.
• En fonction du modèle, retirer le canal de drainage qui se trouve dans la partie inférieure de la chambre du congélateur et placer un récipient.
• Laisser la porte ouverte, cela accélérera le processus de décongélation. En plus, il est possible de mettre un récipient avec de l'eau chaude (mais pas bouillante) dans la chambre du congélateur.
• Laver l'intérieur du coffre puis laisser sécher.
• Remettre l'appareil en marche en respectant la procédure précisée dans les instructions.

Dégivrage automatique du réfrigérateur :

Le compartiment réfrigérateur est équipé de la fonction de dégivrage automatique. Cependant, du givre peut se créer sur la paroi arrière du compartiment réfrigérateur. Ceci se passe habituellement lorsqu'une grande quantité de produits alimentaires frais est conservée dans le compartiment réfrigérateur.

Dégivrage automatique du congélateur :

Le compartiment congélateur est équipé de la fonction de dégivrage automatique (no-frost). Les denrées alimentaires sont congelées par un système de réfrigération par circulation d'air et l'humidité du compartiment congélateur est évacuée à l'extérieur. En conséquence, dans le congélateur ne se forme pas un superflu de dépôt de givre et les produits ne se collent pas entre eux.

Lavage à main du compartiment réfrigérateur et congélateur :

Il est recommandé de laver au moins une fois par an le compartiment réfrigérateur et congélateur. Cette opération empêche la formation des bactéries et des odeurs désagréables. Il convient de mettre hors circuit l'appareil entier par la touche (1), sortir des compartiments les produits et laver à l'eau tiède et au détergent délicat. Essuyer les compartiments avec un chiffon.

Enlèvement et mise en place des clayettes :

Sortir les clayettes et ensuite faire glisser jusqu'à ce que le verrou de sûreté des clayettes se trouve dans la glissière voulue (fig. 15).

Enlèvement et mise en place du balconnet

Soulever le balconnet, sortir et remettre en place à partir du haut à la position désirée (fig. 16).

Dans aucun cas il n'est pas permis de placer à l'intérieur du congélateur un accumulateur électrique de chaleur, de soufflage, ni un sèche-cheveux.

Anomalie Cause Dépannage

L'appareil ne fonctionne pas	La coupure dans le circuit de l'installation électrique	- vérifiez si la fiche a été branchée correctement dans la prise du réseau d'alimentation- vérifiez si le câble d'alimentation de l'appareil n'est pas endommage- vérifiez si en branchant un autre appareil par ex. une lampe de nuit la tension de prise de courant existe- vérifiez si l'appareil est mis en circuit par l'intermédiaire du thermostat en position supérieure à 0 / OFF
L'éclairage interne du compartiment ne fonctionne pas	La lampe est desserrée dans la douille ou grillée (dans les appareils avec éclairage par lampe incandescente)	- vérifier le point précédent „L'appareil ne fonctionne pas" - resserrer l'ampoule dans la douille, ou alors changer d'ampoule si elle est grillée (dans les appareils avec éclairage par lampe incandescente).
Le fonctionnement continu de l'appareil	Un mauvais placement du sélecteur rotatif	- déplacez le sélecteur rotatif dans position plus basse
	Autres causes comme au point „L'appareil réfrigère et/ou congèle très faiblement"	- Vérifiez suivant le point „L'appareil réfrigère et/ou congèle très faiblement"
De l'eau s'accumule sur la partie inférieure du réfrigérateur	Le canal de dériyation de l'eau est obstrué	- nettoyez l'orifice bouché (voir la notice d'utilisation chap. - „Dégivrage du réfrigerateur")
	La circulation d'air rendu plus difficile à l'intérieur du compartiment	- rangez les produits alimentaires et les récipients d'une telle façon qu'ils ne touchent pas la paroi arrière du réfrigérateur
Les bruits anormaux de l'appareil	Manque de mise à niveau de l'appareil	- mettez l'appareil à niveau
	L'appareil reste en contact avec les meubles et/ou avec d'autres objets	- positionnez l'appareil librement d'une telle façon qu'il ne touche pas d'autres objets

Anomalie Cause Dépannage

L'appareil réfrigère et/ou congèle très faiblement	Un mauvais placement du sélecteur rotatif	- déplacez le sélecteur rotatif à la position supérieure
	Température ambiante est supérieure ou inférieure à celle indiquée dans les spécifications techniques de l'appareil.	L'équipement électroménagé est conçu pour fonctionner à une température donnée, cette température étant précisée dans les spécifications techniques de l'appareil.
	L'appareil se trouve dans un endroit ensoleillé ou à proximité d'une source de chaleur	- changez l'emplacement de l'appareil suivant le notice d'utilisation
	Le chargement de grande quantité de produits chauds au même moment	- attendez jusqu'à 72 heures de réfrigération (congélation) des produits jusqu'à l'atteinte de la température exigée à l'intérieur du compartiment
	La circulation d'air rendu plus difficile à l'intérieur du compartiment	- rangez les produits alimentaires et les récipients d'une telle façon qu'ils ne touchent pas la paroi arrière du réfrigérateur
	La circulation d'air rendu plus difficile à l'arrière de l'appareil	- éloignez l'appareil du mur à une distance de 30 mm minimum
	Le dépôt excessif de givre sur les éléments de congélation	- décongelez le compartiment congélateur
	La porte du réfrigérateur/ du congélateur l'utilisation ouverté trop fréquemment ou trop longtemps	- diminuez la fréquence d'ouverture de la porte et/ou racourcissez le temps d'ouverture de la porte
	La porte ne se ferme pas complètement	- placez les produits et les récipients d'une telle façon qu'ils ne rendent pas difficile la fermeture de la porte
	Le compresseur s'enclenche rarement	- vérifier si la température ambiante ne se situe pas sous la limite inférieure de la classe climatique de l'appareil.
	Un mauvais placement du joint d'étanchéité de la porte	- enfoncez le joint

Durant l'utilisation normale du réfrigérateur peuvent apparaître différentes sortes de sons qui n'ont pas d'influence sur l'amélioration du travail du réfrigérateur.

Les sons qu'il est facile à éliminer:

• le bruit quand le réfrigérateur n'est pas posé verticalement – régler la position à l'aide de pieds à vis, éventuellement mettre sous le rouleau derrière un matériau mou, surtout quand le sol est en céramique.
• frottement contre d'autres meubles – déplacer le réfrigérateur.
• grésillement des tiroirs ou des étagères – enlever et remettre sur place le tiroir ou les étagères.
• bruits provenant des bouteilles qui se touchent – éloigner les bouteilles. Les sons qui peuvent être entendus lors d'une utilisation normale résultent du travail du thermostat, du compresseur (mise en marche), du système de refroidissement (rétrécissement et élargissement du matériau sous l'influence des différences de températures et de la circulation du facteur refroidissant).

GARANTIE, SERVICE APRÈS-VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Service

• Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l'appareil.
• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l'appareil.
• La période minimale de la garantie sur l'appareil, offerte par le fabricant, l'importateur ou le distributeur agréé est indiquée sur la carte de garantie.
• L'appareil perd sa garantie suite à des transformations, des adaptations, la rupture des scellés ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite à toute intervention qui n'est pas conforme aux consignes du mode d'emploi.

Demande de réparation et soutien en cas de défaillance

Si l'appareil nécessite une réparation, contactez le service. Les coordonnées du service et le numéro de contact sont indiqués sur la carte de garantie. Avant tout contact, veuillez préparer le numéro de série de l'appareil que vous pouvez trouver sur la plaque signalétique. Pour faciliter les choses, veuillez le recopier ci-dessous :

Déclaration du fabricant

Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE - directive Compatibilité électromagnétique 2014/30/CE • directive 2009/125/CE • directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
