EH877NVV6E - Cuisinière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Fonctionnalités spéciales	Boost, minuterie, détection de casserole
Matériau de la surface	Vitrocéramique
Nettoyage	Facile, surface lisse
Sécurité	Arrêt automatique, sécurité enfants
Consommation énergétique	A
Poids	75 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - EH877NVV6E SIEMENS

Comment allumer la cuisinière SIEMENS EH877NVV6E ?

Pour allumer la cuisinière, assurez-vous que le branchement électrique est correct, puis appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Comment régler la température de cuisson ?

Utilisez le sélecteur de température sur le panneau de commande pour régler la température souhaitée pour chaque zone de cuisson.

Que faire si la plaque vitrocéramique ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que la zone de cuisson est propre et que le bon mode de cuisson est sélectionné.

Comment nettoyer la surface en vitrocéramique ?

Utilisez un nettoyant spécifique pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Comment utiliser la fonction de minuterie ?

Appuyez sur le bouton de minuterie, réglez le temps souhaité à l'aide des boutons de réglage, puis confirmez pour démarrer la minuterie.

Que faire si le voyant de sécurité reste allumé ?

Le voyant de sécurité reste allumé tant que la plaque de cuisson est chaude. Attendez qu'elle refroidisse avant de la toucher.

Comment désactiver le verrouillage enfant ?

Pour désactiver le verrouillage enfant, maintenez enfoncé le bouton de verrouillage pendant quelques secondes jusqu'à ce que le voyant s'éteigne.

Est-ce que la cuisinière a une fonction de nettoyage automatique ?

Non, la cuisinière SIEMENS EH877NVV6E ne dispose pas d'une fonction de nettoyage automatique. Un nettoyage manuel est nécessaire.

Comment régler le niveau de puissance de la zone de cuisson ?

Tournez le sélecteur de puissance situé près de chaque zone de cuisson pour ajuster le niveau de puissance souhaité.

Que faire si l'écran affiche une erreur ?

Si un code d'erreur apparaît, consultez le manuel d'utilisation pour identifier le problème. Vous pouvez également essayer de débrancher la cuisinière puis de la rebrancher.

MODE D'EMPLOI EH877NVV6E SIEMENS

220-240V/380-415V 2N~ 220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + + L1 L2 N 220 - 240 V LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN RN

16

220-240V/380-415V 2N~ GN/YE BU BN GY BK 220 - 240 V L1 L2 N GN/YE 220-240V 1N~ GN/YE BU BN GY BY LU 220 - 240 V N GN/YE

17

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.

■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

- Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.

- Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
  ■ Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Remarque : Si la largeur de la découpe du plan de travail est de 780 mm, utiliser l'accessoire fourni avec l'appareil.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. → Fig. 2

2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3

3. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4

4. Si l'intérieur du meuble n'est pas plus large que 750 mm, réaliser des encoches sur les panneaux de côté. → Fig. 5

5. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  → Fig. 6

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.
   → Fig. 8

2. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.
   → Fig. 9

3. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

→ Fig. 10

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 11

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation. → Fig. 12

3. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

4. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

→ Fig. 13

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.
• En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.
  → Fig. 14

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 15

2. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

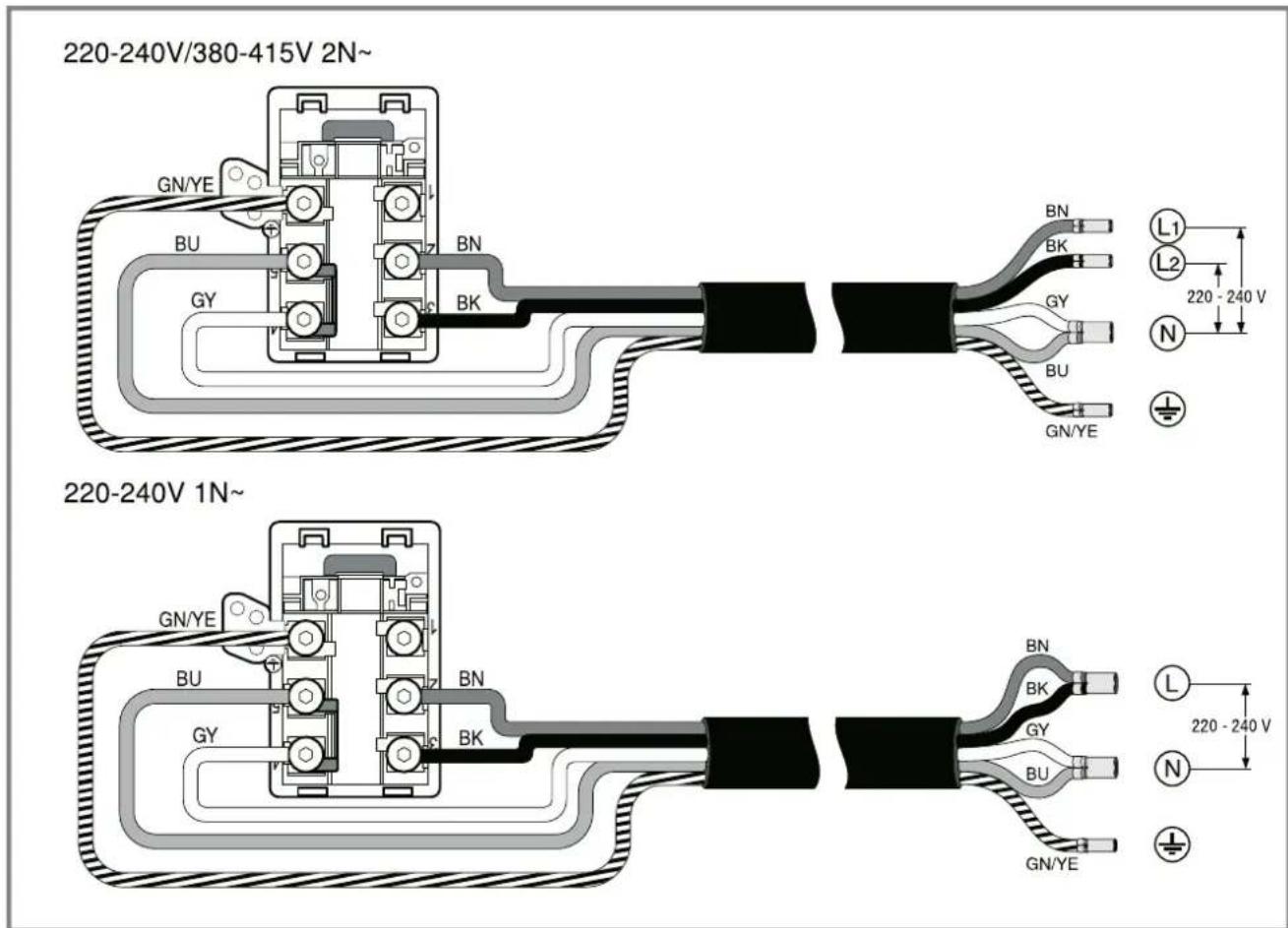

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 16, → Fig. 17
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil 4400 ou E051 parait, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

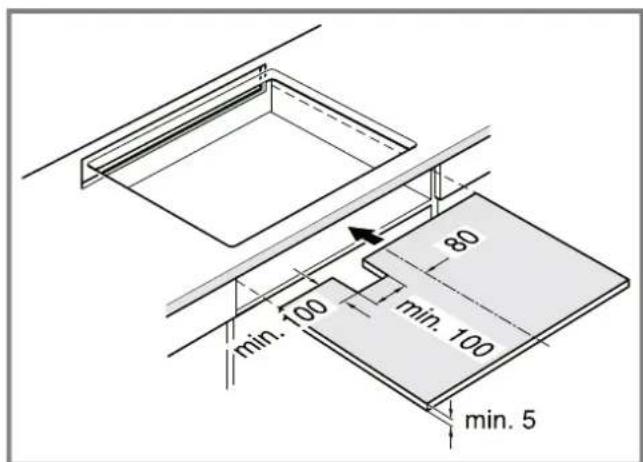

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 18

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.
1. Débrancher l'appareil du réseau électrique.
2. Faire sortir la table de cuisson en la poussant par le bas.
