Type de produit	Récepteur à distance pour systèmes de commande par radio
Marque	Spektrum
Modèle	DSMX
Catégorie	Jouet radiocommandé (14 ans et plus, pas un jouet pour enfants)
Dimensions (approx.)	20 x 15 x 10 mm
Poids (approx.)	5 g
Alimentation	Via le récepteur principal (pas d'alimentation propre)
Technologie radio	DSMX (compatible DSMX uniquement, non compatible DSM2)
Fréquence	2,4 GHz
Récepteurs compatibles	Récepteurs principaux Spektrum DSMX
Nombre de canaux	Non spécifié (dépend du récepteur principal)
Antenne	Fil d'antenne coaxial avec gaine, orientable à 90°
Fonctions principales	Réception radio, affectation (binding), changement de position de l'antenne
Affectation (binding)	Suivre les instructions du récepteur principal ; réaffectation nécessaire après ajout d'un nouveau récepteur à distance
Installation	Connecter via une rallonge au récepteur principal ; placer loin de l'antenne principale et des parties métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas tordre, couper ou endommager le fil d'antenne
Sécurité	Lire le manuel complet avant utilisation ; ne pas utiliser si l'antenne est endommagée ; produit pour 14 ans et plus sous surveillance adulte
Pièces détachées et réparabilité	Antenne de remplacement SPM9745P (pour SPM9745) ou SPM9746P (pour SPM9746) ; réparation payante possible chez Horizon Hobby
Garantie	Garantie limitée de 6 mois (obligation de garantie 18 mois) ; couvre les défauts de matériel et de fabrication
Certifications	IC: 6157A-RMTTI01 ; Conformité UE (RED)
Informations générales	Fabriqué par Horizon Hobby, LLC ; manuel disponible en plusieurs langues ; ne pas éliminer avec les déchets ménagers (DEEE)

FOIRE AUX QUESTIONS - DSMX SPEKTRUM

Comment affecter (bind) le récepteur à distance au récepteur principal ?

Suivez les instructions d'affectation du récepteur principal DSMX. Assurez-vous d'utiliser des récepteurs à distance DSMX. Après l'affectation, vérifiez que la liaison est établie.

Puis-je utiliser ce récepteur à distance avec un émetteur ou récepteur DSM2 ?

Non, les récepteurs à distance DSMX ne sont pas compatibles avec les systèmes DSM2. Utilisez uniquement des récepteurs principaux DSMX.

Que faire si l'antenne est endommagée ou tordue ?

Ne pas utiliser le récepteur si l'antenne est endommagée. Remplacez l'antenne par la pièce de rechange appropriée (SPM9745P ou SPM9746P) avant toute utilisation.

Quelle est la durée de garantie de ce produit ?

La garantie est de 6 mois à compter de la date d'achat, avec une obligation de garantie de 18 mois. Elle couvre les défauts de matériel et de fabrication.

Comment changer la position de l'antenne du récepteur à distance ?

Retirez les vis du boîtier, ouvrez-le, tournez l'antenne dans la position souhaitée, puis tournez le support en plastique. Refermez le boîtier et remettez les vis.

Ce produit est-il un jouet pour enfants ?

Non, ce produit est destiné à des utilisateurs de 14 ans et plus et n'est pas un jouet. Il nécessite la supervision d'un adulte pour les mineurs.

Comment nettoyer le récepteur à distance ?

Utilisez un chiffon sec pour nettoyer le boîtier. Évitez tout contact avec des liquides. Ne tordez pas et n'endommagez pas le fil d'antenne.

Où puis-je trouver des pièces de rechange pour ce produit ?

Les pièces de rechange, comme l'antenne de remplacement, sont disponibles chez les revendeurs agréés Horizon Hobby. Consultez le site horizonhobby.com.

Puis-je utiliser ce récepteur à distance avec d'autres marques d'émetteurs ?

Ce récepteur est conçu exclusivement pour les systèmes Spektrum DSMX. Il n'est pas compatible avec d'autres marques.

Que faire en cas de dysfonctionnement du récepteur ?

Contactez votre revendeur local ou Horizon Hobby pour une évaluation. Pour les réparations, emballez le produit soigneusement et envoyez-le avec une preuve d'achat. Consultez le manuel pour les coordonnées.

MODE D'EMPLOI DSMX SPEKTRUM

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signification de certains termes spécifiques

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures.

ATTENTION : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

AVERTISSEMENT : lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration, ainsi que des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter la totalité des instructions et avertissements du manuel avant l'assemblage, le réglage et l'utilisation, ceci afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ou toute blessure grave.

14 ans et plus. Ceci n'est pas un jouet.

AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS:

Si vous devez remplacer un élément Spektrum équipant un produit Horizon Hobby, veuillez toujours vous le procurer chez Horizon Hobby ou chez un revendeur agréé afin d'être sûr d'obtenir un produit Spektrum original de haute qualité. Horizon Hobby, LLC décline tout service et garantie concernant la compatibilité et les performances des produits contrefaits ou des produits clamant la compatibilité avec Spektrum ou le DSM.

Récepteur à distance Spektrum

Les récepteurs à distance SPM9745 et SPM9746 sont compatibles avec les systèmes de commande par radio Spektrum DSMX. Ils peuvent être connectés à n'importe quel récepteur Spektrum DSMX à l'aide d'un connecteur pour récepteur à distance. Ils ne sont pas compatibles avec les récepteurs DSM2.

Pour plus d'informations sur les systèmes de commande par radio Spektrum, rendez-vous sur : http://www.spektrumrc.com

Instructions d'affectation

Utilisez toujours les récepteurs à distance DSMX® avec des récepteurs principaux DSMX.

Connexion des nouveaux récepteurs à distance

1. Connectez une rallonge de récepteur à distance au récepteur principal et au récepteur à distance.
2. Installez le récepteur à un emplacement aussi éloigné que possible de l'antenne du récepteur principal.
3. Installez la portion active de l'antenne (la partie exposée à l'extrémité du fil d'antenne) de façon à ce qu'elle soit orientée à 90 degrés par rapport à l'antenne du récepteur principal. Elle doit être installée aussi loin que possible de toutes pièces métalliques ou en fibre de carbone, et de tous câblages.

AVERTISSEMENT : veillez à ne pas tordre, couper ou endommager le fil d'antenne. L'antenne est constituée d'un câble coaxial ; si la gaine extérieure nmagée, le récepteur ne fonctionnera pas correctement. Si l'antenne est agée de quelque manière que ce soit, remplacez-la avant d'utiliser le récepteur

1. Suivez les instructions d'affectation du récepteur pour affecter le(s) récepteur(s) à distance au récepteur principal.

L'émetteur et le récepteur devront être ré-affectés chaque fois qu'un nouveau récepteur à distance sera ajouté au système.

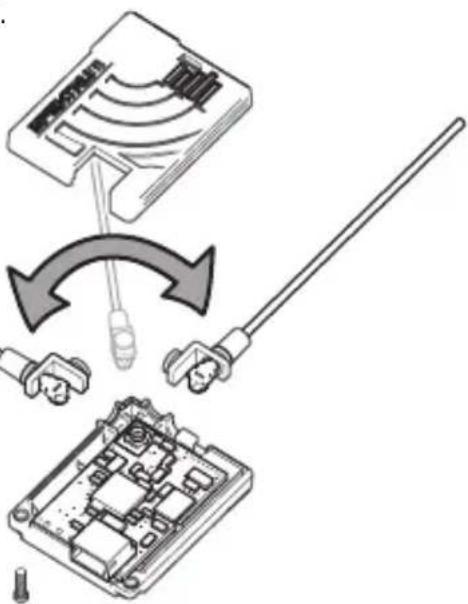

Changer la position de l'antenne

1. Retirez les vis de fermeture du boîtier.

2. Ouvrez le boîtier.

3. Tournez l'antenne dans la position souhaitée.

4. Tournez le support en plastique dans la nouvelle position et installez-le dans le boîtier.

5. Refermez le boîtier et remettez les vis.

6. Retirez les vis de fermeture du boîtier.

7. Ouvrez le boîtier.
8. Tournez l'antenne dans la position souhaitée.
9. Tournez le support en plastique dans la nouvelle position et installez-le dans le boîtier.
10. Refermez le boîtier et remettez les vis.

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable.
Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue.
(c) Recours de l'acheteur – Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dommages

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait être tenu responsable d'une utilisation ne respectant pas les lois, les règles ou réglementations en vigueur.

En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document. Si vous

n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité

Garantie limitée

à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts. Horizon Hobby ne saurait être tenu responsable d'une utilisation ne respectant pas les lois, les règles ou réglementations en vigueur.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement d'Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même. 10/15

Pièces de rechange

Numéro	Description
SPM9745P SPM	9745 Antenne de remplacement et support d'antenne
SPM9746P SPM	9746 Antenne de remplacement et support d'antenne

Informations de contact pour garantie et réparation

Pays d'achat	Horizon Hobby	Numéro de téléphone/E-mail	Adresse
European Union	Horizon Technischer Service	[e-mail]	Hanskampring 9D 22885 Bars-büttel, Germany
	Sales: Horizon Hobby GmbH	[phone]

Informations IC

IC: 6157A-RMTTI01

Cet appareil est conforme aux exigences de la norme RSS d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil ne doit pas produire d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.

Informations de conformité pour l'Union européenne

EU Compliance Statement: Déclaration de conformité de l'Union européenne :

Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres

dispositions des directives de la directive RED.

Une copie de la déclaration de conformité européenne est disponible à :http://www.horizonhobby.com/content/support-render-compliance.

Instructions relatives à l'élimination des D3E pour les utilisa-

teurs résidant dans l'Union européenne

Ce produit ne doit pas être éliminé avec d'autres déchets. Il relève de la responsabilité de l'utilisateur d'éliminer les équipements mis au rebut en les remettant à un point de collecte désigné en vue du recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements au moment de leur élimination aideront

à préserver les ressources naturelles et à garantir que les déchets seront recyclés de manière à protéger la santé humaine et l'environnement. Pour plus d'informations quant aux lieux de dépôt de vos équipements mis au rebut en vue du recyclage, veuillez contacter votre mairie, votre service de traitement des ordures ménagères ou le magasin dans lequel vous avez acheté le produit.
