Caractéristique	Détails
Type de refroidissement	Refroidissement par air
Dimensions	155 x 128 x 80 mm
Poids	800 g
Compatibilité socket	Intel LGA 1700, 1200, 115x, 2011, 2066 / AMD AM4, AM3(+), AM2(+), FM2(+)
Vitesse de rotation	500 - 2000 RPM
Niveau sonore	Max 28.6 dBA
Flux d'air	Max 93.4 m³/h
Maintenance	Nettoyage régulier des ventilateurs et des ailettes pour maintenir l'efficacité
Garantie	6 ans
Accessoires inclus	Pâte thermique NT-H1, kit de montage, ventilateurs supplémentaires en option
Utilisation recommandée	Pour les systèmes de jeu et les stations de travail nécessitant un refroidissement efficace
Sécurité	Respecter les instructions de montage pour éviter les dommages matériels

FOIRE AUX QUESTIONS - NH-D12L Noctua

Quel type de processeurs est compatible avec le Noctua NH-D12L ?

Le Noctua NH-D12L est compatible avec les processeurs Intel et AMD, y compris les sockets LGA 1700, LGA 1200, AM4, et AM5. Veuillez vérifier la liste de compatibilité sur le site de Noctua pour des informations détaillées.

Comment installer le Noctua NH-D12L sur ma carte mère ?

Pour installer le NH-D12L, commencez par retirer l'ancien refroidisseur. Appliquez une petite quantité de pâte thermique sur le processeur, puis alignez le refroidisseur avec les trous de montage de votre carte mère et fixez-le en suivant les instructions fournies dans le manuel d'installation.

Le Noctua NH-D12L est-il silencieux ?

Oui, le Noctua NH-D12L est conçu pour être très silencieux grâce à ses ventilateurs de haute qualité qui fonctionnent à bas régime. Vous pouvez vous attendre à un fonctionnement presque inaudible sous des charges normales.

Quelle est la taille du Noctua NH-D12L et est-il compatible avec les boîtiers compacts ?

Le Noctua NH-D12L mesure 145 mm de hauteur, ce qui le rend compatible avec la plupart des boîtiers ATX et micro-ATX. Cependant, il est conseillé de vérifier l'espace disponible dans votre boîtier avant l'achat.

Comment nettoyer le Noctua NH-D12L ?

Pour nettoyer le NH-D12L, éteignez votre ordinateur et débranchez-le. Utilisez un pinceau doux ou un aspirateur avec un embout fin pour enlever la poussière des ailettes du radiateur et des ventilateurs. Évitez d'utiliser des liquides qui pourraient endommager les composants.

Que faire si le ventilateur du Noctua NH-D12L ne fonctionne pas ?

Si le ventilateur ne fonctionne pas, vérifiez que le câble d'alimentation est correctement connecté à la carte mère. Assurez-vous également qu'aucun câble ne bloque le ventilateur. Si le problème persiste, le ventilateur pourrait être défectueux et nécessiter un remplacement.

Quelle est la garantie du Noctua NH-D12L ?

Le Noctua NH-D12L est généralement couvert par une garantie de 6 ans. Veuillez vérifier les conditions spécifiques sur le site de Noctua ou dans l'emballage du produit.

Est-ce que je peux overclocker mon processeur avec le Noctua NH-D12L ?

Oui, le Noctua NH-D12L est capable de gérer des températures plus élevées, ce qui le rend adapté pour l'overclocking, tant que votre configuration est correctement refroidie et que vous surveillez les températures.

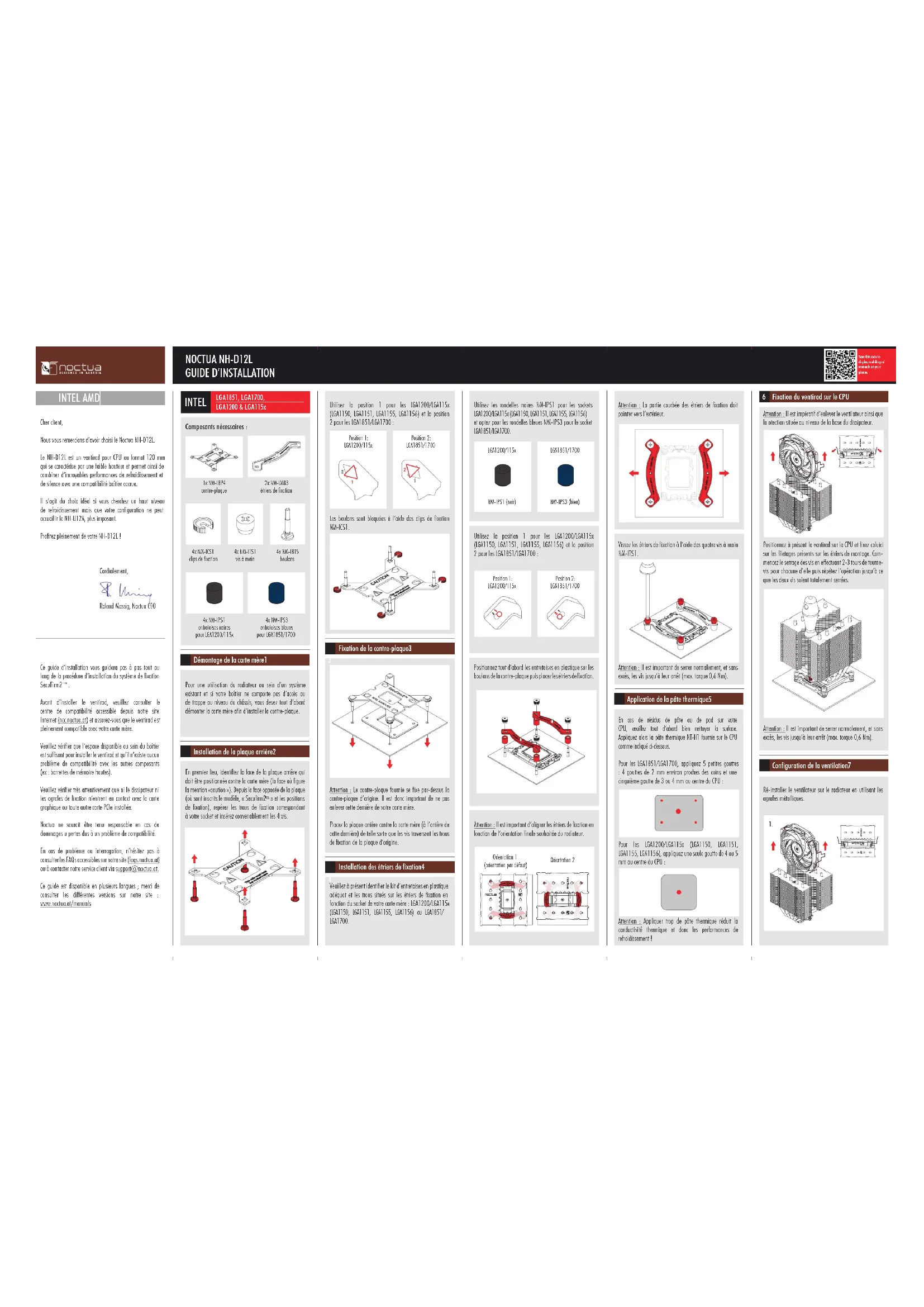

MODE D'EMPLOI NH-D12L Noctua

Attention : Il est impératif d’enlever le ventilateur ainsi que la otection située au niveau de la base du dissipateur. Attention : Il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0,6 Nm). Scan this code to display multilingual manuals on your phone.

INTEL AMD Configuration de la ventilation7 Ré-installer le ventilateur sur le radiateur en utilisant les agrafes métalliques.

Ce guide d’installation vous guidera pas à pas tout au long de la procédure d’installation du système de fixation SecuFirm2™. Avant d’installer le ventirad, veuillez consulter le centre de compatibilité accessible depuis notre site Internet (ncc.noctua.at) et assurez-vous que le ventirad est pleinement compatible avec votre carte mère. Veuillez vérifier que l’espace disponible au sein du boîtier est suffisant pour installer le ventirad et qu’il n’existe aucun problème de compatibilité avec les autres composants (ex : barrettes de mémoire hautes). Veuillez vérifier très attentivement que ni le dissipateur ni les agrafes de fixation n’entrent en contact avec la carte graphique ou toute autre carte PCIe installée. Noctua ne saurait être tenu responsable en cas de dommages u pertes dus à un problème de compatibilité. En cas de problème ou interrogation, n’hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail]. Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals Cher client, Nous vous remercions d’avoir choisi le Noctua NH-D12L. Le NH-D12L est un ventirad pour CPU au format 120 mm qui se caractérise par une faible hauteur et permet ainsi de combiner d’incroyables performances de refroidissement et de silence avec une compatibilité boîtier accrue. Il s’agit du choix idéal si vous cherchez un haut niveau de refroidissement mais que votre configuration ne peut accueillir le NH-U12A, plus imposant. Profitez pleinement de votre NH-D12L ! Cordialement, Roland Mossig, Noctua CEO Composants nécessaires : Pour une utilisation du radiateur au sein d’un système existant et si votre boîtier ne comporte pas d’accès ou de trappe au niveau du châssis, vous devez tout d’abord démonter la carte mère afin d’installer la contre-plaque. Démontage de la carte mère1 Installation de la plaque arrière2 En premier lieu, identifiez la face de la plaque arrière qui doit être positionnée contre la carte mère (la face où figure la mention «caution »). Depuis la face opposée de la plaque (où sont inscrits le modèle, « Secufirm2

» et les positions de fixation), repérez les trous de fixation correspondant à votre socket et insérez convenablement les 4 vis. 4x NM-IPS1 entretoises noires pour LGA1200/115x 4x NM-IPS3 entretoises bleues pour LGA1851/1700 4x NM-IBT5 boulons 4x NM-ICS1 clips de fixation 4x NM-ITS1 vis à main 2x NM-IMB3 étriers de fixation 1x NM-IBP4 contre-plaque LGA1851, LGA1700, LGA1200 & LGA115x INTEL

Les boulons sont bloquées à l’aide des clips de fixation NM-ICS1. Fixation de la contre-plaque3 Attention : Le contre-plaque fournie se fixe par-dessus la contre-plaque d’origine. Il est donc important de ne pas enlever cette dernière de votre carte mère. Placez la plaque arrière contre la carte mère (à l’arrière de cette dernière) de telle sorte que les vis traversent les trous de fixation de la plaque d’origine. Veuillez à présent identifier le kit d’entretoises en plastique adéquat et les trous situés sur les étriers de fixation en fonction du socket de votre carte mère : LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) ou LGA1851/ LGA1700. Installation des étriers de fixation4 Position 1: LGA1200/115x Position 2: LGA1851/1700 Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 : NM-IPS3 (bleu) LGA1851/1700 NM-IPS1 (noir) LGA1200/115x Positionnez tout d’abord les entretoises en plastique sur les boulons de la contre-plaque puis placez les étriers de fixation. Attention : Il est important d’aligner les étriers de fixation en fonction de l’orientation finale souhaitée du radiateur. Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 : Position 1: LGA1200/115x Position 2: LGA1851/1700 Utilisez les rondelles noires NM-IPS1 pour les sockets LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et optez pour les rondelles bleues NM-IPS3 pour le socket LGA1851/LGA1700. Application de la pâte thermique5 Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement ! Pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), appliquez une seule goutte de 4 ou 5 mm au centre du CPU : Attention : La partie courbée des étriers de fixation doit pointer vers l’extérieur. Attention : Il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0,6 Nm). En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d’abord bien nettoyer la surface. Appliquez alors la pâte thermique NT-H1 fournie sur le CPU comme indiqué ci-dessous. Pour les LGA1851/LGA1700, appliquez 5 petites gouttes : 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU : Positionnez à présent le ventirad sur le CPU et fixez celuici sur les filetages présents sur les étriers de montage. Com- mencez le serrage des vis en effectuant 2-3 tours de tourne- vis pour chacune d’elle puis répétez l’opération jusqu’à ce que les deux vis soient totalement serrées. Orientation A Orientation B Orientation 1 (orientation par défaut) Orientation 2 Vissez les étriers de fixation à l’aide des quatre vis à main NM-ITS1.Brancher le ventilateur au connecteur de ventilation CPU situé sur la carte mère. En fonction de votre CPU et de la température au sein de votre boîtier, vous souhaiterez peut-être brancher le connecteur L.N.A. (Low-Noise Adaptor) NA-RC14 afin de réduire encore les émissions sonores du ventilateur. Attention : En cas d’utilisation de l’adaptateur L.N.A., veuillez vérifier la température de votre CPU à l’aide d’un outil logiciel adapté (ex : l’application disponible auprès du fabricant de votre carte mère) afin d’éviter le passage au- tomatique de votre CPU en mode throttling, déclenché par une température trop élevée. Si le refroidissement s’avérait insuffisant, veuillez augmenter la ventilation du boîtier ou supprimer l’adaptateur L.N.A. Ajout d’un deuxième ventilateur Le NH-D12L est livré avec un kit additionnel d’agrafes de fixation permettant, pour une performance accrue, d’installer un deuxième ventilateur NF-A12x25r PWM sur le devant ou à l’arrière du radiateur. Veuillez noter que ces agrafes pour ventilateur ne sont compatibles qu’avec le ventilateur NF-A12x25r (caractérisé par un châssis rond) et ne convient donc pas aux ventilateurs 120 mm standards possédant un châssis carré. Il est par ailleurs important de noter que le second Transport de votre système

Malgré un contrôle qualité rigoureux, l’éventualité d’un défaut – même sur des produits haut de gamme – ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace. En cas de problème avec votre NH-D12L, n’hésitez pas à contacter notre service client via [e-mail]. Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at Scan this code to display multilingual manuals on your phone.

Position déportée -7mm -7mm

Position standard (sans déport)

Puisqu’il est impossible de calculer ou d’agir précisément sur les forces en jeu s’exerçant sur une configuration informatique lors d’un transport (ex : en cas d’expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s’ex- ercer durant le transport. ventilateur NF-A12x25r se trouvera nécessairement au dessus des modules mémoire ou bien au niveau du panneau de connectique arrière pour une hauteur totale dépassant ainsi les 145 mm. Il est de fait important de vérifier l’espace disponible au sein de votre boîtier pour vous assurer qu’un deuxième ventilateur peut y être installé. Par exemple, si vos modules de RAM ont une hauteur de 50 mm, vous aurez besoin d’un espace libre de 170 mm (50 mm pour la RAM + 120 mm pour le ventilateur).

INSTALLATION MANUAL AM5 & AM4 AMD Enlever le système de rétention d’origine − mettre en place la contre-plaque

Dans le cas des AM4, le fait de dévisser le module de rétention d’origine nécessitera le maintien manuel de la plaque arrière qui n’est plus retenue. Si vous ne retrouvez pas la plaque arrière de votre AM4, veuillez nous contacter via [e-mail]. Pour les AM5, la plaque arrière est vissée au socket et reste donc en place lors de cette opération. Composants nécessaires : NM-AMB14a étriers de fixation NM-AMB14b étriers de fixation 4x NM-APS4 entretoises grises en plastique 4x NM-ALS1 vis longues Contre-plaque d’origine pour AMD (pré-installé sur la carte mère) Le système de fixation SecuFirm2™ s’installe directement sur la plaque arrière d’origine de la carte mère. Ainsi, et si cela n’a jamais été fait dans le passé lors d’installations précédentes, veuillez enlever le module de rétention prévu pour la fixation du ventirad originel en le dévissant de la plaque arrière. Cette opération est nécessaire avant de passer à l’étape suivante. Installation des étriers de fixation

Pour les AM5 et les CPU AM4 des séries Ryzen 5000/3000, sélectionnez le trou correspondant à un décalage de -7mm afin d’optimiser la qualité du contact et les performances. Pour les autres CPU AM4, ou en cas de problèmes de compatibilité en position déportée (ex : gêne avec les dissipateurs de la carte mère), veuillez opter pour la position standard (0). Placez en premier lieu les entretoises en plastique sur le filetage de la plaque arrière. Vous pouvez alors visser les étriers de fixation NM-AMB14 à l’aide des quatre longues vis NM-ALS1. Position déportée Position standard (sans déport) Application de la pâte thermique

En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d’abord bien nettoyer la surface. Appliquez 5 petites gouttes ; 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU : Attention : veuillez bien vous assurer que l’inscription “CPU

” pointe bien en direction du CPU et que la barre NM-AMB14a identifiée avec la mention « North » (Nord) est bien installée côté Nord (au-dessus) du socket et que la barre NM-AMB14b identifiée avec la mention « South » (Sud) est bien installée côté Sud (en bas) du socket comme illustré ci-dessus. Il est important de serrer normalement, et sans excès, les vis jusqu’à leur arrêt (max. torque 0.6 Nm). Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement! Garantie, service client et FAQs! Configuration de la ventilation5 Veuillez vous référer à l’étape 7 du manuel d’installation pour Intel. Transport de vorte système

Puisqu’il est impossible de calculer ou d’agir précisément sur les forces en jeu s’exerçant sur une configuration informatique lors d’un transport (ex: en cas d’expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s’exercer durant le transport. Malgré un contrôle qualité rigoureux, l’éventualité d’un défaut – même sur des produits haut de gamme – ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace. En cas de problème avec votre NH-D12L, n’hésitez pas à contacter notre service client via [e-mail]. Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at Fixation du ventirad sur le CPU

Veuillez vous référer à l’étape 6 du manuel d’installation pour Intel.
