Type de produit	Ventilateur de refroidissement pour matériel informatique
Marque	Noctua
Modèle	NF-A4x10 5V PWM
Dimensions	40 x 40 x 10 mm
Poids	Environ 20 g
Tension d'alimentation	5 V (PWM 4 broches)
Compatibilité tension	Ne pas utiliser sous 12 V
Type de roulement	SSO2 (scellé, sans entretien)
MTBF	Plus de 150 000 heures
Garantie	6 ans
Connecteur	4 broches PWM (compatible 3 broches)
Longueur de câble	20 cm (câble d'origine) + câble d'extension 30 cm fourni
Accessoires inclus	Kit d'adaptation OmniJoin, attaches anti-vibration NA-AV3, câble d'extension NA-ECT 30 cm, adaptateur USB NA-AC7 (optionnel)
Nettoyage	Plumeau, chiffon légèrement humide ou bombe à air comprimé ; ne pas utiliser d'aspirateur
Entretien	Roulement scellé, ne pas démonter le ventilateur
Conception	Design autrichien
Pays de fabrication	Autriche

FOIRE AUX QUESTIONS - NF-A4x10 5V PWM Noctua

Puis-je utiliser le NF-A4x10 5V PWM sur une carte mère avec connecteur 12V ?

Non, ce ventilateur fonctionne exclusivement en 5V. Le brancher sur une alimentation 12V (comme un connecteur de ventilateur standard de carte mère) endommagerait le ventilateur. Utilisez uniquement des sources 5V ou l'adaptateur USB NA-AC7.

Comment installer le ventilateur avec le kit d'adaptation OmniJoin ?

Coupez l'ancien connecteur du ventilateur d'origine en laissant 2 à 3 cm de fil. Utilisez les connecteurs de câble fournis : insérez le fil noir (masse) de l'ancien ventilateur avec le fil noir de l'adaptateur dans un connecteur, puis appuyez sur le bouton jaune avec une pince. Répétez pour le fil rouge (+5V). Ensuite, branchez le NF-A4x10 5V PWM à l'adaptateur.

Quelle est la différence entre les connecteurs 3 broches et 4 broches ?

Le connecteur 4 broches permet une régulation PWM (modulation de largeur d'impulsion) pour un contrôle automatique de la vitesse par la carte mère. Il est également compatible avec les connecteurs 3 broches, mais dans ce cas, la vitesse sera fixe ou contrôlée par tension.

Comment nettoyer le ventilateur sans l'endommager ?

Utilisez un plumeau, un chiffon légèrement humide ou une bombe à air comprimé. Ne jamais utiliser d'aspirateur car la force d'aspiration pourrait endommager les pales ou le roulement. Ne démontez pas le ventilateur : le roulement est scellé et toute ouverture annule la garantie.

Que faire si le câble du ventilateur est trop court ?

Le ventilateur est livré avec un câble d'extension NA-ECT de 30 cm. Vous pouvez l'utiliser pour rallonger la connexion. Si vous avez besoin d'une longueur différente, contactez le support Noctua.

Puis-je remplacer un ventilateur 40mm existant par ce modèle ?

Oui, c'est généralement possible. Utilisez les vis ou fixations d'origine. Pour les connecteurs propriétaires, utilisez le kit d'adaptation OmniJoin fourni. Assurez-vous que l'alimentation est en 5V.

Quelle est la garantie du NF-A4x10 5V PWM ?

Noctua offre une garantie fabricant de 6 ans. Le MTBF est supérieur à 150 000 heures. En cas de problème, contactez le service client à [e-mail].

Puis-je utiliser l'adaptateur USB NA-AC7 avec d'autres ventilateurs ?

Non, le NA-AC7 a été conçu exclusivement pour le NF-A4x10 5V PWM. Le brancher à un autre ventilateur pourrait endommager la source d'alimentation ou le ventilateur.

Comment réguler la vitesse du ventilateur ?

Utilisez un connecteur 4 broches PWM sur la carte mère pour une régulation automatique. Vous pouvez également utiliser un contrôleur de ventilateur PWM externe. Avec un connecteur 3 broches, la vitesse est fixe ou contrôlée par la tension.

Que faire si le ventilateur fait du bruit ou ne tourne pas ?

Vérifiez d'abord l'alimentation : assurez-vous qu'elle est en 5V et non en 12V. Vérifiez les connexions et l'état du câble. Si le problème persiste, contactez le support Noctua pour une prise en charge sous garantie.

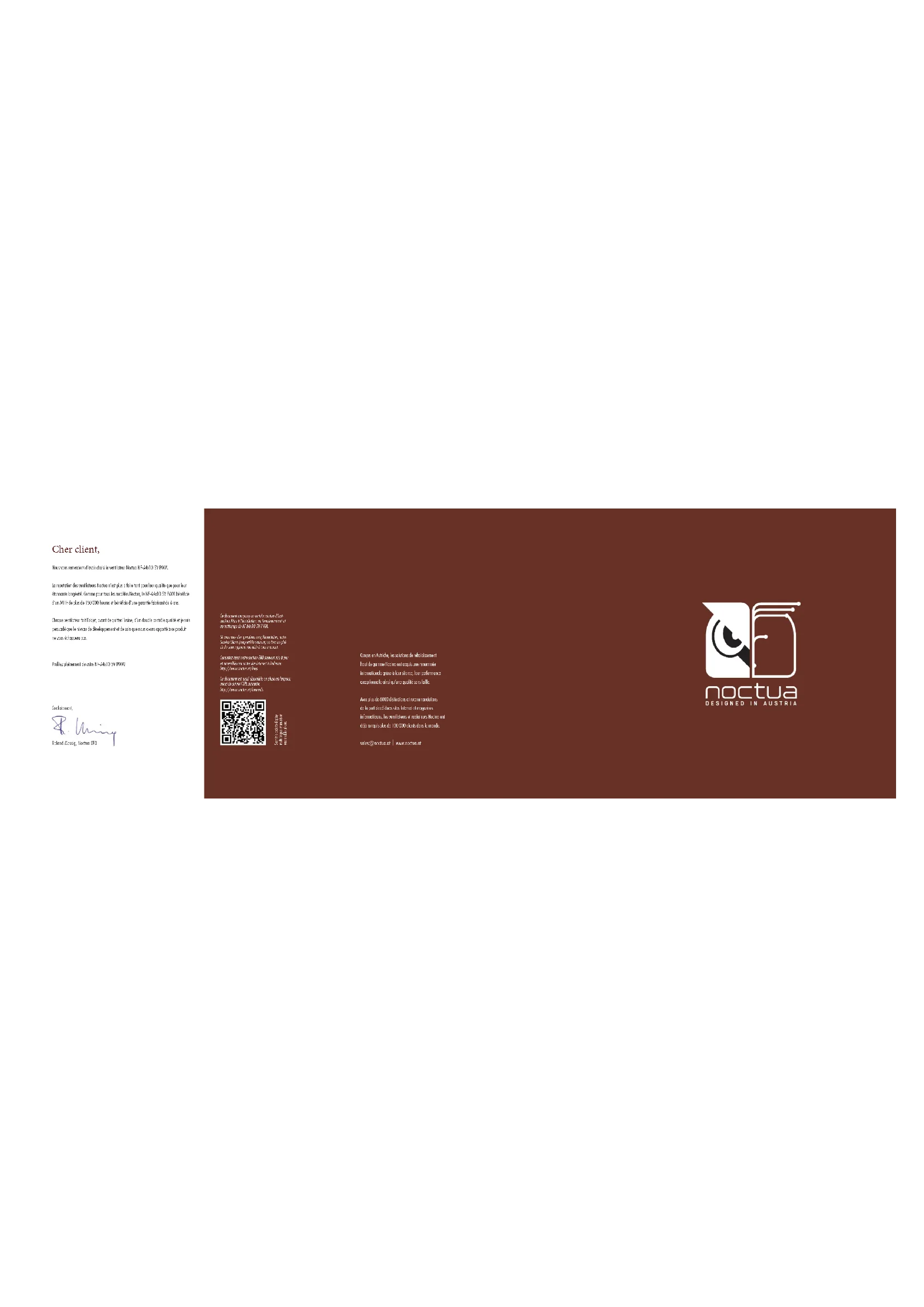

MODE D'EMPLOI NF-A4x10 5V PWM Noctua

Nous vous remercions d'avoir choisi le ventilateur Noctua NF-A4x10 5V PWM.

La réputation des ventilateurs Noctua n'est plus à faire tant pour leur qualité que pour leur étonnante longévité. Comme pour tous les modèles Noctua, le NF-A4x10 5V PVIM bénéficie d'un MITF de plus de 150 000 heures et bénéficie d'une garantie fabricant de 6 ans.

Choque ventilateur fait l'objet, avant de quitter l'usine, d'un double contrôle qualité et je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.

Profitez pleinement de votre NF-A4x10 5V PWM!

Cordiclement,

Ce document comporte en certain nombre d'ist-

ructions liées d'installatione, ou touchement et au nettoyage du NF-A4x10 5V PWM.

• 2017年 ，

Si vous avez des questions complémentaires, notre Société (« support@e-rotur ») et four-ux ainsi

Service Client Support/Investigation/Deuts et de plus-
sire de vous compter son aide à tout moment.

Consultez aussi notre section FAQ souvent mis à jour

at accessibles sur notre site internet à l'adresser: http://www.assette.it/

http://www.hoc103/186

Ce document est aussi disponible en plusieurs langues;

namaj de quinor l'UTI, quinante:

http://www.noctoo.at/manu

Conçus en Autriche, les solutions de refroidissement

tout de gamme Noctua ont agquis une renommée

Theorem 2.1.1. (A) Let () be a finite set of -values of .

Intémandonale grâce à leur silence, leur perforations et équivalents de l'effé

exceptionnelle ainsi qu'une qualité sans taille.

I Avec plus de 6000 distinctions et recommandations

de la part de célèbres sites Internet et magazines

informatiques, les ventilateurs et radiateurs, Nordun ont

dài compris plus de 100 000 clients dans le mède

dequ conquis plus de 100 000 clients dans le Monde.

[e-mail] | www.noctua.at

noctua
DESIGNED IN AUSTRIA

noctua DESIGNED IN AUSTRIA

NF-A4x10 5V PWM | Guide d'installation

Installation Connexion

S'il s'agit du remplacement d'un ventilateur 40mm existant par le NF-A4x10 5V PWM ou sein de systèmes dédiés au stockage ou au réseau, il est généralement préférable d'utiliser les vis (ou tout autre système de fixation) qui équipement le ventilateur d'origine.

ATTENTION: S'agissant d'un ventilateur 5V, le NF-A4x10 5V PWM ne peut fonctionner sous 12V. Toute utilisation sous un tel voltage, via une alimentation traditionnelle 12V comme c'est le cas des connecteurs de ventilation des cartes mères, entraînerait une détérioration du ventilateur.

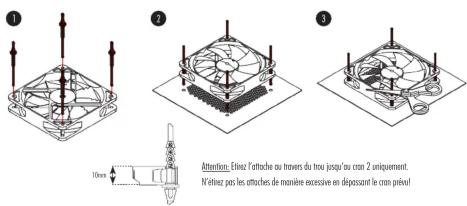

Pour installer le ventilateur à l'aide des attaches NA-AV3, veuillez en premier lieu engager le côté F au travers des trous de fixation du ventilateur jusqu'à ce que le cran 2 ait traversé le trou.

Attention: Etaine l'attache au travers du trou jusqé/au cear 2 uniquement. N'élierz pas les attaches de manière excessive en dépassant le cear pieve!

Tirez le côté C de l'attache et traversez les trous de fixation du boîtier. Si, après installation, les extrémités longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

Le NF-44x10 5V PNM est livré avec un connecteur 4-broches pour ventilateurs PNM afin d'assurer une régulation totalement automatique de la vitesse de ventilation (grâce aux prises 4-broches pour ventilateurs PNM situées sur votre carte mène). Notez par ailleurs que le ventilateur peut aussi être branché à un connecteur 3-broches.

Pour ceux qui souhaitent connecter le ventilateur à une source d'alimentation au format USB (ex : appareil doté d'un port USB, prises murales ou batteries externes avec prise USB), merci de bien vouloir utiliser le câble adaptateur USB NA-AC7. Il est important de noter que le NA-AC7 a été conçu pour fonctionner exclusivement avec le ventilateur NF-A4x10 5V PWM. Par conséquente, le brancher à un autre type de ventilateur peut potentiellement endommager les sources d'alimentation fragiles.

Dans le cas où vous souhaiteriez brancher le ventilateur à d'autres types de connecteurs de ventilation, merci d'utiliser le kit d'adaptation Omniloin en suivant les indications ci-dessous. Le NF-A4x10 5V PWM est doté d'uncâble court de 20 cm qui permet de limiter l'encombrement en fonction de votre système. Si une plus grande longueur est nécessaire, utilisez alors la câble de 30 cm fourni (NA-ECT).

Utilisation du kit d'adaption OmniJoin

Dans le cadre du remplacement d'un ventilateur, le kit d'adaptation

OmniJoin feuni permet de branchez atrément le NF-A4c10 SV PWM aux connecteurs proprietaires. Tout d'abord, reprierez les types de connecteurs qui composent le kit d'adaptation OmniJoin ainsi que ce votre ventilateur d'origine. Sur le kit d'adaptation OmniJoin le cable noir correspond à la masse (GND) et il fil du couleur rouge correspond au +5V. Le fil noir de l'adaptoteur doit être brancheché au fil dédié à la masse (GND) sur votre ventilateur d'origine et le fil rouge doit se brancheur sur le +5V d'origine. De nombreux ventilateurs utilisant ces mières couleurs de repérie mais veuillez not que cela n'est pas automatique. Il est donc impérieux de repérer correctement la masse et le +5V sur votre ventilateur d'origine. Veuillez ainsi consulter le mode d'emploi dudit ventilateur ou contracter le fabricant en cas de doubt.

Après avoir repéré les différents cables/connecteurs, veuillez suivre les instructions suivantes pour le branchement de l'adaptateur Omniloin:

Etope 1

Coupez l'ancien connecteur du ventilateur. Veillez à ne pas couper trop près du ventilateur car il doit rester 2 à 3cm de fil disponible.

Elope 2

Prieze à présent les connecteurs de câble fourmis, insénez le fil de l'ancien ventilateur correspondant à la masse ainsi que le fil noir de l'adaptateur OmniJoin dans les deux trous du connecteur de câble. Assurez-vous que les fils sont bien insérés à fond.

Etope 3

A l'aide d'une pince plate, enfonsez le bouton jaune du connecteur de câble. Vérifiez que le couvercle n'est pas coincé : il doit être bien enfoncé. S'il est bloqué, effectuez une pression des deux côtés du de câble à l'aide de la pince.

Effectuez à nouveau les étapes 2 et 3 pour le fil correspondant au +5V.

Après avoir raccordé les fils du ventilateurs d'origine à l'adaptateur OmniJoin grâce au connecteur de câble, il suffit juste de brancher le NF-A4x10 5V PWM à l'adaptateur pour pouvoir l'utiliser.

www.noctua.at

Nettoyage en Maintenance

Les ventilateurs ont tendance, avec le temps, à accumuler de la poussière. Alfin de maintenir une performance optimale, veuillez nettoyer régulièrement vos ventilateurs à l'aide d'un plumoue, d'un chiffon légèrement humide ou d'une bombe ait o comprimé. Veuillez ne pas être brusque dans cette opération afin d'éviter tout dommage sur le ventilateur. Il est important de ne pas utilisent d'aspirateur, compte tenu de la force trop importante exérée. Alfin d'assurer un fonctionnement parfait au fil des années, le roulement haut de garmie SSO2 Bearing qui équipe les NF-A4x10 5V PWM, est entièrement scélil afin d'éviter l'entrée de fines particales de poussière. Veuillez note que le ventilateur ne peut être déminant par l'utilisateur. Dévalitariser la turbine de son cadre endommagerait ledit scelément et annulerait alors la garantie.

Garantie et Service après vente

Même s'il s'agit d'un produit haut de gamme, et malgré un contrôle qualité draconien, la probabilité d'apparition d'un défaut ne peut être totalement nulle. Ainsi, nous tenons à affir un niveau de fiabilité et de confort le plus haut passible qui se traduit par une garantie de 6 ans et un service retour rapide, simple et efficace.

En cas de problème avec votre NF-A4x10 5V PWM, n'hésitez pas à contacter notre service client ([e-mail]).
