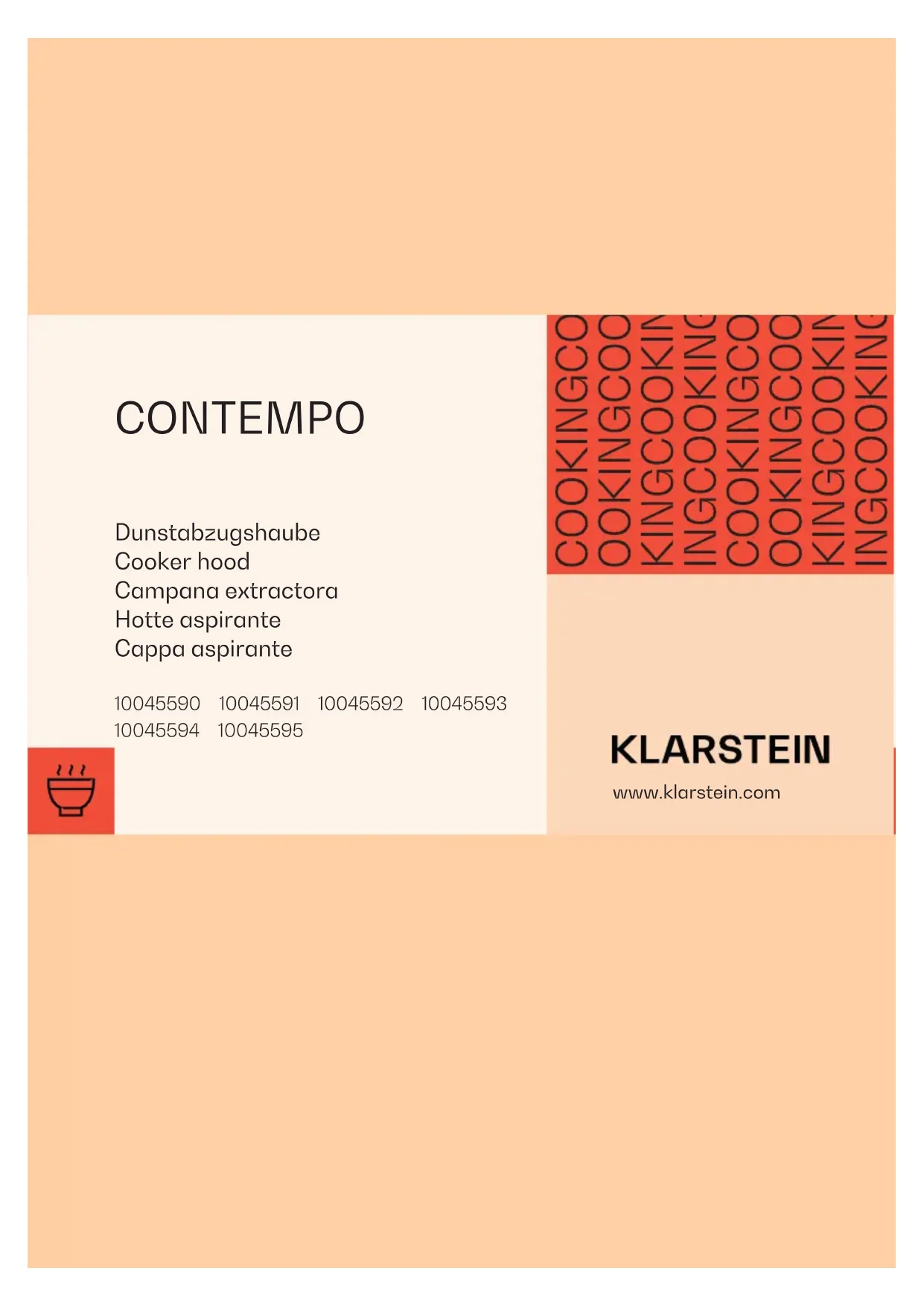

Contempo 60 - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte murale, largeur 60 cm, moteur puissant, éclairage LED intégré
Modes d'utilisation	Extraction d'air, recyclage avec filtre à charbon (non inclus)
Niveaux de puissance	3 niveaux de puissance pour une aspiration adaptée
Niveau sonore	Silencieuse, niveau sonore maximum de 65 dB
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Entretien	Nettoyage régulier des filtres, vérification du moteur
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Installation	Installation murale, kit de montage inclus
Dimensions	Dimensions : 60 x 50 x 30 cm (L x P x H)
Poids	Poids : environ 10 kg

FOIRE AUX QUESTIONS - Contempo 60 Klarstein

Comment installer la hotte Klarstein Contempo 60 ?

Assurez-vous de suivre le manuel d'instructions fourni. Commencez par fixer le support au mur, puis accrochez la hotte et branchez-la à une source d'alimentation.

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est correctement branchée à une prise de courant. Assurez-vous également que le fusible n'est pas grillé et que l'interrupteur est en position 'ON'.

Comment nettoyer les filtres de la hotte ?

Les filtres en aluminium peuvent être lavés à la main avec de l'eau chaude et du détergent doux. Laissez-les sécher complètement avant de les remettre en place.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation. Si le bruit est excessif, vérifiez que la hotte est correctement installée et que tous les éléments sont bien fixés.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'ils ont été nettoyés récemment. Assurez-vous également que la hotte est réglée à la bonne vitesse d'aspiration.

Où puis-je trouver des pièces de rechange pour la hotte Klarstein Contempo 60 ?

Les pièces de rechange peuvent être commandées directement sur le site officiel de Klarstein ou auprès de revendeurs agréés.

Est-ce que la hotte peut être utilisée sans conduit d'évacuation ?

Oui, la Klarstein Contempo 60 peut fonctionner en mode recyclage avec un filtre à charbon, mais assurez-vous d'installer le filtre approprié.

Quel est le niveau de consommation énergétique de la hotte ?

La Klarstein Contempo 60 est classée en classe d'efficacité énergétique B, assurant une consommation raisonnable d'énergie lors de son utilisation.

MODE D'EMPLOI Contempo 60 Klarstein

Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit. SOMMAIRE Consignes de sécurité 42 Aperçu de l‘appareil et pièces 44 Dimensions 45 Installation 46 Panneau de commande et fonctions des touches 50 Remplacement de la lampe 51 Nettoyage et entretien 51 Installation du clapet anti-retour 52 Installation du ltre à charbon actif 53 Résolution des problèmes 54 Fiche de données produit 55 Remarques sur la protection de l‘environnement 57 Informations sur le recyclage 57 Fabricant et importateur (GB) 57 FICHE TECHNIQUE Numéro d'article 10045590, 10045591, 10045592, 10045593, 10045594, 10045595 Alimentation 220-240 V ~ 50/60 Hz Remarque : Vous pouvez également acheter un ltre à charbon actif pour cette hotte aspirante sous le numéro d'article XXXXXXXX. Pour ce faire, rendez-vous sur notre site Web : www.klarstein.fr42

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez le mode d'emploi pour vous y référer ultérieurement.

• Les travaux de montage ne doivent être effectués que par un électricien ou une personne qualiée. Avant d'utiliser la hotte, assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la hotte correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation domestique.

• Nous déclinons toute responsabilité pour les dommages causés par une utilisation ou une installation incorrecte.

• Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la hotte.

• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et à des environnements similaires.

• Nettoyez l’appareil et les ltres régulièrement pour qu'il continue de fonctionner ecacement.

• Débranchez toujours la che de la prise avant le nettoyage.

• Nettoyez l'appareil exactement comme indiqué dans le mode d'emploi.

• Ne pas utiliser de amme nue sous la hotte.

• Si l'appareil ne fonctionne pas normalement, contactez le fabricant ou un spécialiste.

• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés

• Si le cordon d'alimentation ou la che sont endommagés, ils doivent être remplacés par le fabricant, une entreprise spécialisée agréée ou une personne de qualication similaire.

• Si la hotte est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, la ventilation de la pièce doit être susante.

• Ne faites pas de ambée sous la hotte.

• Attention : la surface peut devenir très chaude pendant le fonctionnement. Importants conseils d'installation

• L'air ne doit pas être acheminé vers une évacuation de fumée utilisée pour extraire les gaz de combustion du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui ne font que faire circuler de l'air dans la pièce).

• Respectez toutes les réglementations locales pour l'installation de systèmes de ventilation.43

Remarques importantes pour l'utilisation en extraction d'air

Risque d‘intoxication par ré-aspiration de gaz de combustion Ne jamais utiliser la fonction d’extraction de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si un apport susant en air frais n'est pas garanti. Les foyers dépendants de l’air ambiant tels que les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières, extraient l’air de la pièce et le rejette à l’extérieur par un conduit d’évacuation. En mode d'extraction d'air, l'air est extrait de la cuisine et des pièces voisines. Une aération insusante conduit à une dépressurisation. Les gaz toxiques de la cheminée ou du conduit d'évacuation peuvent être aspirés dans la pièce.

• Veillez à ce qu’il y ait toujours une quantité susante d’air frais qui puisse circuler.

• Un puits mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites. Un fonctionnement sans risque est possible uniquement si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à une gaine technique d’aspiration/d’évacuation. Dans tous les cas, demandez conseil auprès d'un ramoneur concernant la circulation de l’air dans l’ensemble du bâtiment. Si nécessaire, il pourra vous indiquer les mesures de ventilation nécessaires. Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction. Remarque importante pour le démontage de l'appareil

• Le démontage de l'appareil se fait dans l'ordre inverse de l'installation.

• Pour démonter l'appareil, faites-vous aider d'une autre personne pour éviter de vous blesser.44

APERÇU DE L'APPAREIL ET PIÈCES Description Quantité 1 Boîtier principal 1 2 Bouton de ventilation 1 3 Unité de ltrage (2 ou 3 en option) 1 4 Filtre à charbon actif (facultatif) 1 5 Clapet anti-retour 1 6 Clapet de sortie d'air 1 7 Vis 5*49 mm 4 8 Cheville en plastique 445

INSTALLATION Perçage du mur et xation des supports

• Déballez la hotte et vériez si toutes les pièces sont en ordre. Assurez- vous que la tension (V) et la fréquence (Hz) de l'alimentation électrique correspondent à celles indiquées sur la plaque signalétique.

• Assurez-vous que la zone située derrière la surface d'installation à percer est libre de tuyaux ou de câbles électriques.

• Les surfaces en acier inoxydable et en verre de la hotte peuvent facilement être endommagées lors de l'installation en cas de choc ou de rayure par des outils. Assurez-vous de protéger les surfaces lors de l'installation.

• Protégez la surface de cuisson en bas avec du carton ou similaire pour éviter tout dommage lors de l'installation de la hotte murale en haut. Choix du mode de ventilation Mode évacuation Mode recyclage d'air Mode évacuation : Ici, tournez le bouton de ventilation sur ce symbole. Position du bouton de ventilation Mode recyclage d'air : Ici, tournez le bouton de ventilation sur ce symbole.47

Informations importantes sur le mode de ventilation

• Pour une combustion correcte et l'évacuation des gaz par la cheminée des systèmes de combustion, une quantité d'air susante est nécessaire pour éviter le retour des gaz. Les ventilateurs sans conduit doivent toujours ventiler vers l’extérieur.

• Lors de l'évaluation de la pression de l'air, l'ensemble du système de ventilation de la maison/de l'appartement doit être pris en compte.

• Les prescriptions légales doivent être respectées pour l'acheminement de l'air évacué. Si la hotte aspirante fonctionne en mode recirculation avec un ltre à charbon actif, il n'y a aucune restriction de fonctionnement.

• Si vous choisissez le mode évacuation, il existe deux options de ventilation, horizontale ou verticale. Veuillez utiliser un outil pour retirer le couvercle avant utilisation et installer le clapet anti-retour dans l'ouverture. Ventilation verticale Ventilation horizontale Préparatifs avant installation Vériez que l'alimentation est coupée avant de commencer l'installation. Les ches doivent être montées dans des endroits accessibles pour les brancher ou les débrancher facilement. Vous aurez besoin d'être à deux pour installer cette hotte. Vous aurez besoin des outils et du matériel suivants pour terminer l'installation :

• Perceuse adaptée à votre mur

• Scie à main ou scie sauteuse48

• Les travaux d'installation et de câblage électrique doivent être effectués par des personnes qualiées conformément à toutes les réglementations et normes applicables, y compris la conception de l'équipement.

• N'évacuez pas l'air dans un conduit de fumée provenant d'autres appareils brûlant du gaz ou d'autres combustibles.

• Les réglementations concernant le débit d'air évacué doivent être respectées.

• La hotte aspirante doit être installée à une distance minimale de 65 cm au- dessus de la surface de cuisson d'une table de cuisson.

• La hotte aspirante doit être installée à une distance minimale de 75 cm au- dessus de la surface de cuisson d'une table de cuisson. Encastrement dans le placard

• Percez un trou de 130 mm de diamètre et quatre trous de 3,5 mm de diamètre, comme indiqué ci-dessous.

• ATTENTION : Si votre hotte aspirante fonctionne en mode recyclage, il n'est pas nécessaire de percer un trou de 130 mm de diamètre.

• Utilisez les 4 vis pour xer la hotte à un placard de cuisine. Vériez que les vis sont correctement positionnées en xant temporairement la hotte aspirante. Une fois correctement installé, xez la hotte et serrez les vis si nécessaire.49

• Pour le montage mural, percez deux trous de 10 mm (538 mm) de diamètre avec le trou d'aération sur le dessus de la hotte au centre (voir l'illustration à la page suivante). Assurez-vous que la hotte aspirante est bien au-dessus de la table de cuisson.

• Insérez les chevilles en plastique dans les trous.

• Insérez deux vis dans les deux chevilles en plastique supérieures et serrez-les de manière à ce qu'elles dépassent de 3 mm du mur.

• Installez la hotte aspirante sur les deux vis et marquez les deux positions des vis inférieures.

• Retirez la hotte, percez les deux trous de vis inférieurs et insérez les chevilles en plastique.

• Installez la hotte sur les vis supérieures, insérez les vis inférieures et serrez fermement toutes les vis. 4 vis ST5*4950

Remarque : L’air ne doit pas être acheminé vers un conduit contenant d’autres appareils brûlant du gaz ou d’autres combustibles.

PANNEAU DE COMMANDE ET FONCTIONS DES

TOUCHES Appuyez sur cet interrupteur pour arrêter le moteur. Appuyez sur cet interrupteur, le moteur tourne à basse vitesse. Appuyez sur cet interrupteur, le moteur tourne à vitesse moyenne. Appuyez sur cet interrupteur, le moteur tourne à vitesse rapide. Appuyez sur cet interrupteur pour allumer l'éclairage. Appuyez à nouveau pour éteindre l'éclairage. 4 vis ST5*4951

1. Coupez l'alimentation en débranchant le cordon d'alimentation ou en

éteignant le fusible.

2. Démontez le ltre à graisse.

3. Retirez la lampe en soulevant son support hors de la hotte (cela peut

nécessiter une pression).

4. Débranchez la che de la lampe.

5. Remplacez la lampe par une nouvelle du même type, en veillant à connecter

correctement la lampe au câble d'éclairage.

6. Remettez l'appareil sous tension en branchant la prise d'alimentation ou en

allumant le fusible. Puissance max Tension Dimensions : 33,2 mm x 120 mm ILCOS D Code 1,5 W 220-240 V DSH-1.5- S-33,2/120

NETTOYAGE ET ENTRETIEN

• Débranchez la hotte avant de la nettoyer ou de l'entretenir.

• Nettoyez fréquemment la surface de la hotte. Utilisez un savon ou un détergent doux pour nettoyer la hotte.

• N'utilisez pas de nettoyants agressifs ou de produits abrasifs .

• Évitez d'utiliser du produit vaisselle.

• Le ltre à graisse peut être lavé avec un savon doux ou un détergent. (Les dépôts de graisse importants peuvent être diciles à nettoyer et le ltre devra éventuellement être remplacé).

• Le ltre à charbon actif ne se nettoie pas et doit être remplacé régulièrement.

• L'eau de nettoyage ne doit pas pénétrer dans les parties électriques telles que le moteur ou l' interrupteur de commande !52

Nettoyage du ltre métallique Il est recommandé de nettoyer le ltre métallique tous les trois mois comme suit :

• Retirez le ltre métallique de la hotte et lavez-le dans une solution d'eau et de détergent liquide neutre, laissez-le tremper.

• Rincer abondamment à l'eau tiède et laisser sécher.

• Le ltre métallique peut changer de couleur après plusieurs lavages. Ce n'est pas un motif de réclamation ou de remplacement du ltre métallique.

INSTALLATION DU CLAPET ANTI-RETOUR

Tenez le clapet anti-retour avec vos mains et alignez-le avec les évidements. Insérez le clapet anti-retour, puis tournez-le jusqu'à ce qu'il soit bien installé. Le type de montage des conduits d'air extérieurs et du clapet anti-retour doit répondre aux exigences de la norme CEI/EN 60335-1.53

• Retirez le ltre à graisse et retirez le l de fer.

• Le ltre en coton est sur la grille métallique et est xé par le l de fer.

• Remplacez le ltre en coton et remettez-le en place dans l'ordre inverse.

• Attention : Le ltre en coton ne peut pas être lavé ni recyclé. Il doit être remplacé après environ 2 à 3 mois d'utilisation. Remarque : Le ltre en coton n'est pas fourni avec l'appareil (en option). Filtre à charbon actif Fil de fer Filtre en coton Ouvrir Fermer54

Problème Cause possible Solution L'éclairage est allumé mais le moteur ne fonctionne pas. La ventilation est bloquée. Remédiez au blocage. Le condensateur est cassé. Faites remplacer le condensateur. Le moteur est cassé. Faites remplacer le moteur. Le moteur dégage une odeur bizarre. Faites remplacer le moteur. L'éclairage est éteint et le moteur ne fonctionne pas. L'éclairage est cassé. Faites remplacer l'éclairage. La che est lâche. Branchez la che fermement dans la prise. Fuite d'huile La sortie et l’entrée de ventilation ne sont pas bien fermées. Retirez la sortie et scellez-la avec de la colle. Le boîtier vibre. La pale du ventilateur est endommagée. Remplacez le pale. Le moteur n'est pas bien xé. Fixez le moteur. Le boîtier pend de façon lâche. Fixez le boîtier. L'air n'est pas aspiré correctement. L'écart entre la cuisinière et la hotte aspirante est trop important. Réduisez la distance. Une circulation d'air trop importante par les fenêtres et les portes ouvertes. Assurez-vous qu'il n'y a pas de courant d'air. La machine s'incline Les vis de xation ne sont pas susamment serrées. Serrez la vis de xation et mettez-la de niveau.55

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591 : 1997 + A1 : 2006 + A2 : 2011 + A11 : 2014 + A12 : 2015 Numéro d'article 10045590 10045592, 1004559 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC de la hotte 33,6 kWh/an Classe d'ecacité énergétique C Ecacité dynamique des uides FDE de la hotte 9,6 Classe d'ecacité dynamique des uides

Ecacité lumineuse LE de la hotte 47 Lux/W Classe d'ecacité lumineuse A Degré de capture des graisses GFE hood 67,2 % Classe d'ecacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou à vitesse rapide 201,6 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe - m³/h Niveau sonore A aux vitesses minimale et maximale disponibles en fonctionnement normal 70 dB Niveau sonore A en fonctionnement au niveau intensif ou au niveau haute vitesse - dB Consommation à l'arrêt P

0 W Consommation en veille P

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015 Numéro d'article 10045591 10045593, 10045595 Description Symbole Valeur Unité Consommation annuelle d'énergie AEC de la hotte 39,0 kWh/an Classe d'ecacité énergétique C Ecacité dynamique des uides FDE de la hotte 8,6 Classe d'ecacité dynamique des uides

Ecacité lumineuse LE de la hotte 47 Lux/W Classe d'ecacité lumineuse A Degré de capture des graisses GFE de la hotte 63,6 % Classe d'ecacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou à vitesse rapide 199,2 m³/h Débit d'air en fonctionnement à vitesse intensive ou à vitesse rapide - m³/h Niveau sonore A aux vitesses minimale et maximale disponibles en fonctionnement normal 70 dB Niveau sonore A en fonctionnement au niveau intensif ou au niveau haute vitesse - dB Consommation à l'arrêt P

0 W Consommation en veille P

- W Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne57

• Assurez-vous qu'il y a une ventilation susante pendant la cuisson pour que la hotte aspirante puisse fonctionner ecacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif si besoin seulement. Plus la vitesse de ventilation est faible, plus la consommation d'énergie est faible.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation au bon moment. Si la vapeur de cuisson s'est déjà répandue dans la cuisine, la hotte devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.

• Éteignez l'éclairage lorsque vous n'en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an d'augmenter l'ecacité du système de ventilation et d'éviter les risques d'incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

Si l'élimination des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage PIÈCEique qu'il ne doit pas être mis au rebut avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électOIniques. En respectant des règles de recyclage, vous pOItégez l'enviOInnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce pOIduit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers. FABRICANT ET IMPORTATEUR (GB) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande-Bretagne : Berlin Brands Group UK Ltd PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom59
