228430 - Éclairage SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire encastré extérieur
Marque	SLV
Modèle	228430
Tension d'alimentation	230 V ~ 50 Hz
Classe de protection	I
Indice de protection	IP65 / IP67
Type de lampe compatible	QPAR51, GLI10
Puissance maximale de la lampe	35 W
Dimensions (diamètre x hauteur)	Environ 120 x 150 mm
Poids	Environ 1,2 kg
Matériau	Acier inoxydable et verre trempé
Couleur	Gris anthracite
Fonctions principales	Éclairage extérieur encastré au sol
Installation	Encastrement dans le sol, raccordement électrique par un professionnel
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide ; vérifier l'état du joint à chaque ouverture
Sécurité	Ne pas couvrir, respecter distance de sécurité de 0,5 m, utiliser uniquement les lampes autorisées
Pièces détachées et réparabilité	Lampe remplaçable, joint disponible ; réparation par un électricien qualifié
Informations générales	Fabriqué par SLV GmbH, Allemagne ; recycler selon directive WEEE

FOIRE AUX QUESTIONS - 228430 SLV

Comment changer l'ampoule du luminaire SLV 228430 ?

Coupez d'abord l'alimentation électrique et laissez refroidir l'ampoule. Enlevez le couvercle et le verre, remplacez l'ampoule usée par une neuve (type QPAR51 ou GLI10, 35W max) en la tournant légèrement vers la droite. Remettez le verre et le couvercle en vérifiant l'état du joint.

Quel est l'indice de protection de ce luminaire ?

L'indice de protection est IP65 (jet d'eau) ou IP67 (immersion temporaire) selon le montage. Il est protégé contre la poussière et l'eau.

Puis-je utiliser ce luminaire en extérieur ?

Oui, il est spécialement conçu pour un encastrement dans le sol à l'extérieur. Respectez les instructions d'installation et assurez un bon drainage pour éviter la corrosion.

Quelle distance minimale dois-je respecter entre la lampe et la surface éclairée ?

La distance minimale est de 0,5 mètre. Soyez particulièrement prudent avec les objets inflammables comme les rideaux ou les feuilles.

Comment nettoyer le luminaire ?

Mettez hors tension et laissez refroidir. Nettoyez avec un chiffon doux, légèrement humidifié et non pelucheux. Évitez les nettoyants agressifs. Vérifiez régulièrement l'état du joint.

Le luminaire est-il dimmable ?

La notice ne mentionne pas de fonction de variation. Utilisez uniquement des lampes autorisées (QPAR51, GLI10). Si vous souhaitez un éclairage dimmable, vérifiez la compatibilité avec la lampe et l'installation.

Que faire si le luminaire clignote ou ne fonctionne pas correctement ?

Coupez immédiatement l'alimentation par l'interrupteur externe ou le fusible. Ne touchez pas le produit. Faites vérifier par un électricien qualifié avant de le remettre en service.

Quel type de lampe est autorisé pour ce modèle ?

Les lampes autorisées sont les QPAR51 et GLI10, avec une puissance maximale de 35 W. Consultez la plaque d'identification pour plus de détails.

Comment installer correctement le luminaire dans le sol ?

Préparez un trou d'installation, mettez une couche de gravier de 20 cm pour le drainage. Faites passer le câble d'alimentation à travers le presse-étoupe, effectuez le raccordement électrique (L, N, terre), puis fixez le pot en plastique dans le sol. L'installation doit être réalisée par un électricien qualifié.

Comment recycler le luminaire en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour équipements électriques et électroniques usagés conformément à la directive WEEE.

MODE D'EMPLOI 228430 SLV

Veuillez lire soigneusement ce mode d'emploi et conservez-le pour une relecture ultérieure !

CONSIGNES DE SÉCURITÉ

Le non-respect des indications de sécurité peuvent mener à un risque pour la vie, à des brûlures et à un incendie !

- L'installation, le montage et les travaux de bronchement doivent être effectués seulement par un personnel professionnellement qualifié et agrée.

- Des surfaces brûlantes peuvent apparaître au niveau du luminaire! Ces dernières sont marquées dans les dessins ou sur le luminaire par le

symbole suivant:

• Le produit ne peut être ni changé ou modifié.

- N'accrochez ni ne fixez rien au produit, surtout pas de décoration.

- Ne couvrez pas le produit. N'empêchez pas l'air de circuler.

- Le luminaire peut être mis en fonction avec un verre de protection intacte.

- En cas de dysfonctionnement le produit ne doit pas être touché. Éteindre le produit par l'interrupteur externe, ou bien déverouiller la ligne au fusible! Dans le cas d'un contact avec le produit et d'une poursuite de son fonctionnement, malgré l'état de dysfonctionnement, persiste un danger mortel par décharge électrique ou danger de brulures! Une dysfonctionnement existe, si

• des endommagements apparentes surviennent.

- le produit ne fonctionne pas correctement (p. ex. clignoter) - le produit dégage une fumée abondante ou fait un bruit de pétillement.

- une odeur de brûlé se fait sentir. - une surchauffe se fait remarquer (p. ex. changement de couleur, aussi sur les surfaces voisines). La mise en fonction de nouveau ne doit être effectuée qu'après une réparation et vérification par un personnel qualifié et autorisé!

- Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-vous que les enfants ne peuvent être blessés par le produit, p.ex. par des brûlures aux surfaces très chaudes ou par une décharge électrique. Indications de sécurité complémentaires caractérisés par ce symbole:

A UTILISER COMME INDIQUÊ

Ce produit sert seulement aux fins d'éclairage et doit

- être prévu pour une tension de 230V \~50Hz.

- uniquement être raccordé selon la classe de protection I (un).

• être monté sur un fond stable, lisse et non basculante.

- être mis en service sur une surface normale et non inflammable (p.ex. caractères F).

- ne pas être exposé à des forces mécaniques fortes ou bien des saletés et salissures.

OPÉRATION

⚠ La distance entre la lampe et la surface d'éclairage doit être d'au moins 0,5m. Une prudence particulière est à apporter pour les objets facilement inflammables (p.ex. rideaux, feuilles, etc.).

ENTRETIEN ET NETTOYAGE

L'ampoule / lampe

A fin d'éviter des dégâts aux personnes, au luminaire ou à d'autres choses, veuillez changez la lampe à temps et avant la fin de sa longévité.

⚠ Coupez d'abord le produit de toutes les sources d'alimentation et mettez le hors tension, laissez la lampe refroidir avant de le changer.

⚠️ Veuillez utiliser pour le luminaire seulement des lampes admissibles. Des données pour lampes sont signalées sur la plaque d'identification. • Lampes autorisées : QPAR51, GLI10, 35W max

• Changer la lampe

• Enlevez le couvercle.

• Enlavez le verre

- Enlevez la lampe usée.

- La nouvelle lampe est placée dans la douille en la tournant légèrement vers la droite.

• Fixez de nouveau le verre.

- Fixez le couvercle de nouveau.

- Contrôlez et netloyez le joint à chaque ouverture du lampadaire. La surface

du joint doit être propre. C'est une mesure pour garantir la protection IP.

- Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

Entretien

- Les influences suivantes peuvent avoir des conséquences indésirables sur la surface du produit :

- les pluies acides ou le sol acide, une haute teneur en sel dans l'air

- des nettoyants basiques et acides, les engrais particulièrement dans les platebandes de fleures

- du sel de déneigement, d'autres substances chimiques (par ex. des

produits phytosanilaires)

Protegez le produit avec des mesures adequates pour éviter des

⚠ Mettez hors tension la totalité du produit et laissez-le refroidir, avant de procéder à des mesures de nelloyage ou d'entretien au produit.

- Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les instructions de nettoyage et d'entretien éventuellement ci-jointes.

- Veuillez enlever régulièrement feuillage et saletés.

STOCKAGE ET RETRAITEMENT

Stockage

- Le produit doit être stocké dans un lieu sec, à l'abrie de saleté, salissure et de toute charge mécanique.

⚠️ Après un entreposage dans un environnement humide ou sâle, il est nécessaire de faire contrôler l'état par une personne qualifiée avant de le remettre en marche.

Information de recyclage (Union européenne)

- Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui présentent ce symbole sont à recycler suivant la directive (WEEE, 2003/108) relative aux déchets d'équipements électriques et électroniques, via des points de collecte pour appareils électriques usagés !

INSTALLATION (seulement par un électricien éprouvé!)

⚠ Coupez l'interrupteur général de votre installation reps. la ligne de rattachement concernée, avant de commencer tout travail!

Utilisez uniquement les éléments livrés avec ce produit ou bien décrits comme accessoires!

⚠️ Vérifiez si le produit contient des éléments en vrac. Si c'est le cas, alors que la présence de ces éléments n'est pas signalée explicitement, le produit ne doit pas être installé, ou mis en fonction.

Utilisez le matériel de fixation livré, si et seulement si ce dernier est approprié au fond de montage. Dans le cas contraire, utilisez des éléments de fixations appropriées.

Deballage

- Enlevez avec soin le produit de son emballage, et écartez tous les

éléments qui ont servi à sa protection lors du transport.

- Contrôlez l'intégrité du produit après l'avoir extrait de son emballage, et avant tout retraitement.

Lieu d'installation

- Le produit est seulement approprié pour un encastrement dans le sol.

- Respectez l'indication de sécurité relative à la distance à la surface d'éclairage dans le chapitre OPÉRATION.

⚠️ Veillez à réaliser les raccordements selon le type de protection. afin de conserver le type de protection IP65/IP67.

IP65: Protection contre la pénétration de poussière - Protection contre jets d'eau provenant de toutes les directions.

IP67: Protection contre la pénétration de poussière - Protection contre la pénétration de l'eau en cas d'immersion temporaire.

⚠️ Ne colmatez pas le produit de votre initiative en ajoutant de silicon ou outre matériel de colmatage.

Si on installe le produit à l'extérieur, Il faut respecter les instructions d'installation pour cet endroit.

Remarques avant le montage

- N'enlevez pas la graisse autour des vis et de trous! La graisse évite une corrosion anodique (Electrolyse). Après chaque ouverture de la lampe, il faut remettre de la graisse autour les vis.

- Installez la lampe seulement quand il fait beau.

Etapes successives pour installer le luminaire (à lire complètement avant le montage)

- Si vous ne l'avez pas encore fait, préparez le trou d'installation au lieu du montage. A l'extérieur, mettez une couche de gravier de 20cm au-dessous du pot d'encastrement pour éviter que l'eau ne puisse pas s'évacuer. C'est une mesure contre la corrosion.

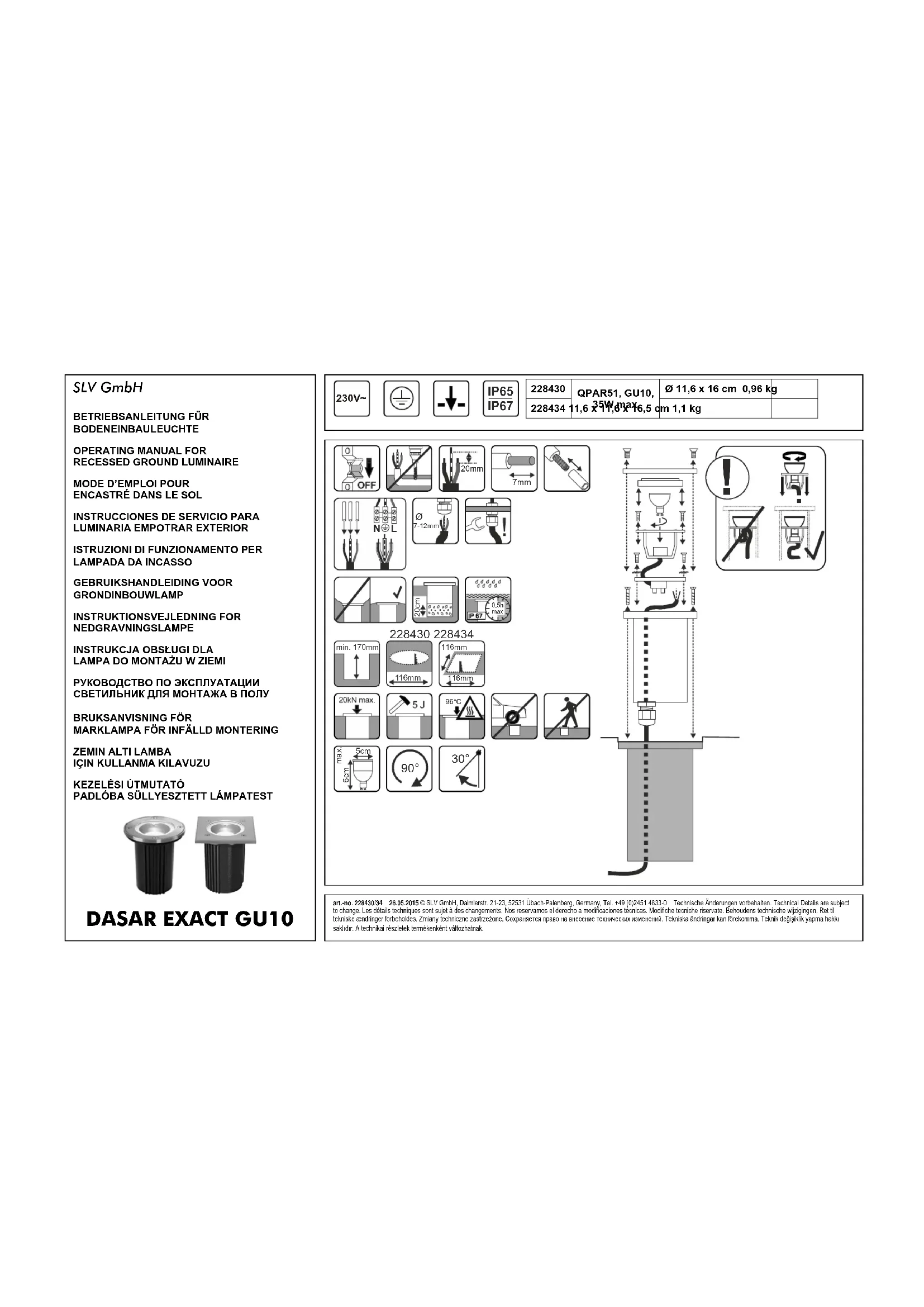

• Démontez le luminaire comme indiqué dans l'illustration.

- Faites passer l'adduction (laissez-la assez longue) à travers le presse-éloupe de câble.

• Assurez le presse-étoupe avec un outil approprié

• Raccordement électrique

- Le produit doit être coupé individuellement de l'alimentation

électrique.

• Ajoutez aux extrémités des fils du réseau électrique des tubes de

protection

- Pour réaliser le raccordement électrique, connectez le fil électrique noir ou brun (la phase) du réseau électrique à la borne L et le fil électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil électrique vert et jaune (la masse) doit être vissé fermement sur la borne reliée à la terre

• Installation de la lampe

- Mellez la lampe en la tournant un peu dans le sens des aiguilles d'une montre dans la douille.

- Reinstallez la lampe en effectuant ces étapes dans la sens inverse. Vérifiez que le joint est bien fixé au couvercle supérieur. La surface du joint doit être propre. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

• Fixez bien le pot en plastique dans le sol.

⚠️ Vérifiez le bon fonctionnement et l'attache correcte du luminaire!

numéro d'article 228430/34 © 26.05.2015 SLV GmbH.

Daimlerstr. 21-23. 52531 Übach-Palenberg, Germany.

Tel. [phone]

Les détails techniques sont sujet à des changements.
