231515 - Éclairage SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire mural/plafond
Marque	SLV
Modèle	231515
Tension	230 V ~ 50 Hz
Classe de protection	I
Indice de protection	IP44
Type de culot	GX53
Puissance maximale de la lampe	9 W
Matériau	Verre et métal (aluminium)
Fonction principale	Éclairage intérieur et extérieur
Installation	Par un électricien qualifié, sur mur ou plafond
Entretien	Nettoyer avec un chiffon doux et humide, vérifier les joints
Sécurité	Ne pas couvrir, utiliser un verre intact, déconnecter avant entretien
Recyclage	Ne pas jeter aux ordures ménagères (directive WEEE)
Pays d'origine	Allemagne

FOIRE AUX QUESTIONS - 231515 SLV

Quel type de lampe utiliser avec ce luminaire ?

Utilisez uniquement des lampes de type GX53 d'une puissance maximale de 9 W.

Comment changer l'ampoule ?

Déconnectez d'abord l'alimentation. Enlevez le hublot, remplacez la lampe usée en la tournant légèrement vers la droite, puis fixez le hublot. Veillez à ce que le joint soit propre et bien en place.

Quel est l'indice de protection de ce luminaire ?

L'indice de protection est IP44, ce qui signifie protection contre les corps étrangers durs > 1 mm et contre les éclaboussures.

Peut-on installer ce luminaire à l'extérieur ?

Oui, il convient à l'extérieur grâce à l'indice IP44. Respectez les instructions d'installation en extérieur et ne colmatez pas le produit avec du silicone.

Comment nettoyer le luminaire ?

Coupez l'alimentation et laissez refroidir. Nettoyez avec un chiffon doux, légèrement humidifié et non pelucheux. Évitez les nettoyants acides ou basiques.

Que faire en cas de dysfonctionnement ?

Coupez immédiatement l'alimentation par l'interrupteur ou le fusible. Ne touchez pas le produit. Faites-le réparer par un personnel qualifié. Les signes de dysfonctionnement incluent clignotement, fumée, odeur de brûlé ou surchauffe.

Puis-je utiliser un variateur avec ce luminaire ?

La notice ne précise pas l'utilisation d'un variateur. Utilisez uniquement des lampes compatibles avec le variateur si vous en installez un, mais cela n'est pas garanti par le fabricant.

Quelle est la procédure d'installation ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, connectez les fils (phase à L, neutre à N, terre à la borne de terre), assemblez le luminaire selon le schéma, installez la lampe et fixez le hublot.

Le luminaire peut-il être monté sur une surface inflammable ?

Non, il doit être monté sur une surface normale et non inflammable, stable et lisse.

Comment stocker le luminaire ?

Stockez-le dans un endroit sec, à l'abri de la saleté et des charges mécaniques. Après un stockage humide, faites-le contrôler par une personne qualifiée avant remise en service.

MODE D'EMPLOI 231515 SLV

Veuillez lire soigneusement ce mode d'emploi et conservez-le pour une relecture ultérleure !

CONSIGNES DE SÉCURITÉ

Le non-respect des indications de sécurité peuvent mener à un risque pour la vie, à des brûlures et à un incendie !

• L'installation, le montage et les travaux de bronchement doivent être effectués seulement par un personnel professionnellement qualifié et agréé.
• Le produit ne peut être ni changé ou modifié.
• N'accrochez ni ne fixez rien au produit, surtout pas de décoration.
• Ne couvrez pas le produit. N'empêchez pas l'air de circuler.

- Le luminaire peut être mis en fonction avec un verre de protection intacte.

- En cas de dysfonctionnement le produit ne doit pas être touché. Éleindre le produit par l'interrupteur externe, ou bien déverrouiller la ligne au fusible! Dans le cas d'un contact avec le produit et d'une poursuite de son fonctionnement, malgré l'état de dysfonctionnement, persiste un danger mortel par décharge électrique ou danger de brûlures! Une dysfonctionnement existe, si

• des endommagements apparentes surviennent.

- le produit ne fonctionne pas correctement (p. ex. clignoter)

- le produit dégage une fumée abondante ou fait un bruit de

pétillement.

- une odeur de brûlé se fait sentir.

- une surchauffe se fait remarquer (p. ex. changement de couleur,

aussi sur les surfaces voisines).

La mise en fonction de nouveau ne doit être effectuée qu'après une

réparation et vérification par un personnel qualifié et autorisé!

- Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-

vous que les enfants ne peuvent être blessés par le produit, p.ex. par des

brûlures aux surfaces très chaudes ou par une décharge électrique.

Indications de sécurité complémentaires caractérisés par ce symbole:

A UTILISER COMME INDIQUÈ

Ce produit sert seulement aux fins d'éclairage et doit :

• être prévu pour une tension de 230V \~50Hz.
• uniquement être raccordé selon la classe de protection I (un).
• être monté sur un fond stable, lisse et non basculante.
• être mis en service sur une surface normale et non inflammable.
• ne pas être exposé à des forces mécaniques fortes ou bien des saletés et salissures.

ENTRETIEN ET NETTOYAGE

L'ampoule / lampe

⚠️ A fin d'éviter des dégâts aux personnes, au luminaire ou à d'autres choses, veuillez changez la lampe à temps et avant la fin de sa longévité.
⚠ Coupez d'abord le produit de toutes les sources d'alimentation et mettez le hors tension, laissez la lampe relroidir avant de le changer.
⚠️ Veuillez utiliser pour le luminaire seulement des lampes admissibles. Des données pour lampes sont signalées sur la plaque d'identification.
• Lampes autorisées : GX53, 9W max.
- Changer la lampe

• Enlevez le hublot

- Enlevez la lampe usée.

- La nouvelle lampe est placée dans la douille en la tournant légèrement

vers la droite.

• Fixez le hublot de nouveau.

• Contrôlez et nettoyez le joint à chaque ouverture du lampadaire. La surface du joint doit être propre. C'est une mesure pour garantir la protection IP.
• Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

Entretien

- Les influences suivantes peuvent avoir des conséquences indésirables sur la surface du produit :

- les pluies acides ou le sol acide, une haute teneur en sel dans l'air

- des nettoyants basiques et acides, les engrais particulièrement dans les platebandes de fleures

- du sel de déneigement, d'autres substances chimiques (par ex. des

produits phytosanitaires)

Protégez le produit avec des mesures adéquates pour éviter des modifications de la surface.

⚠ Mettez hors tension la totalité du produit et laissez-le refroidir, avant de procéder à des mesures de nettoyage ou d'entretien au produit.
- Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les instructions de nettoyage et d'entretien éventuellement ci-jointes.

STOCKAGE ET RETRAITEMENT

Stockage

- Le produit doit être stocké dans un lieu sec, à l'abrie de saleté, salissure et de toute charge mécanique.

⚠️ Après un entreposage dans un environnement humide ou sâle, il est nécessaire de faire contrôler l'état par une personne qualifiée avant de le remettre en marche.

Information de recyclage (Union européenne)

- Ne recyclez pas le produit avec les ordures ménagères ! Les produits qui présentent ce symbole sont à recycler suivant la directive (WEEE, 2012/19) relative aux déchets d'équipements électriques et électroniques, via des points de collecte pour appareils électriques usagés !

INSTALLATION (seulement par un électricien éprouvé!)

⚠ Coupez l'interrupteur général de votre installation reps. la ligne de rattachement concernée, avant de commencer tout travail!
Utilisez uniquement les éléments livrés avec ce produit ou bien décrits comme accessoires!
Vérifiez si le produit contient des éléments en vrac. Si c'est le cas, alors que la présence de ces éléments n'est pas signalée explicitement, le produit ne doit pas être installé, ou mis en fonction.
Utilisez le matériel de fixation livré, si et seulement si ce dernier est approprié au fond de montage. Dans le cas contraire, utilisez des éléments de fixations appropriées.

Deballage

• Enlevez avec soin le produit de son emballage, et écartez tous les éléments qui ont servi à sa protection lors du transport.
• Contrôlez l'intégrité du produit après l'avoir extrait de son emballage, et avant tout retraitement.

Lieu d'installation

• Le produit est seulement approprié pour le montage au mur et au plafond.
⚠️ Le produit doit uniquement être utilisé conformément au type de protection IP44.
IP44: Protection contre les corps étrangers durs > ∅ 1,0 mm - Protection contre les éclaboussures provenant de toutes les directions.
Si on installe le produit à l'extérieur, Il faut respecter les instructions d'installation pour cet endroit.
⚠️ Ne colmatez pas le produit de votre initiative en ajoutant de silicon ou outre matériel de colmatage.

Etapes successives pour installer le luminaire (à lire complètement avant le montage)

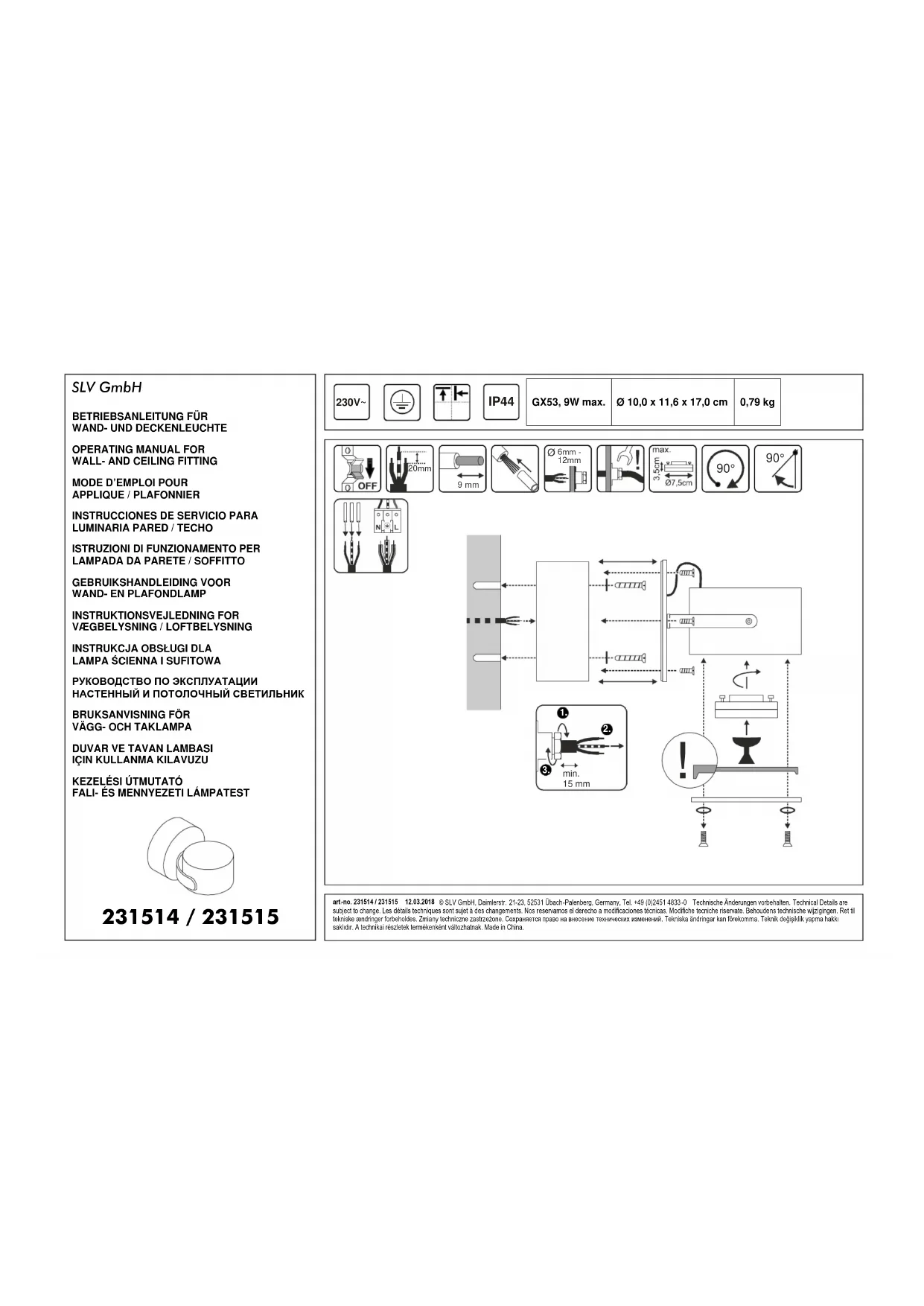

- Assemblez le luminaire comme figuré sur l'image.

• Raccordement électrique
- Le produit doit être coupé individuellement de l'alimentation électrique.
- Introduisez le câble de raccordement correctement isolé dans le boîtier par l'entrée de câble.
- Ajoutez aux extrémités des fils du réseau électrique des tubes de protection.
- Pour réaliser le raccordement électrique, connectez le fil électrique noir ou brun (la phase) du réseau électrique à la borne L et le fil électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil vert-jaune (fil de terre) du câble de connexion doit être connecté à la borne de terre (du luminaire).

• Aïsurez le prese-étoure avec un

- Asserez le presse-Etoupe avec un outil appropriée. - Installation de la l'ames

• Installation de la lampe

• Enlevez le hublot.
- Mettez la lampe en la tournant un peu dans le sens des aiguilles d'une montre dans la douille.
• Fixez le hublot de nouveau

- Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

⚠️ Vérifiez le bon fonctionnement et l'attache correcte du luminaire!

numéro d'article 231514 / 231515 © 12.03.2018 SLV GmbH.

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany

Tel. [phone]

Les détails techniques sont sujet à des changements.
