Type de produit	Luminaire mural
Marque	SLV
Modèle	230365
Tension d'alimentation	230 V ~ 50 Hz
Classe de protection	Classe I (avec conducteur de terre)
Indice de protection (IP)	IP44 (protection contre projections d'eau et corps solides >1 mm)
Type de lampe compatible	GX53
Puissance maximale de la lampe	9 W
Nombre de lampes	1
Matériau du corps	Non spécifié (probablement métal ou plastique)
Couleur	Non spécifiée (généralement blanc ou noir)
Dimensions (approx.)	Environ 200 x 200 x 100 mm (estimation)
Poids (approx.)	Environ 1 kg (estimation)
Type de montage	Mural
Zone d'utilisation	Intérieur et extérieur (IP44)
Fonctions principales	Éclairage décoratif et fonctionnel
Installation	Par un électricien qualifié uniquement
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, vérifier les joints
Sécurité	Couper l'alimentation avant toute intervention; ne pas couvrir le luminaire
Pieces détachées et réparabilité	Non spécifié (pièces non disponibles séparément)
Contenu de l'emballage	Luminaire, matériel de fixation, notice
Garantie	Non spécifié (généralement 2 ans)
Informations générales	Fabriqué par SLV GmbH, Allemagne; numéros d'article associés: 230354, 230355, 230364

FOIRE AUX QUESTIONS - 230365 SLV

Quelle est la tension d'alimentation requise pour ce luminaire ?

Le luminaire doit être alimenté en 230 V ~ 50 Hz.

Quel type de lampe puis-je utiliser avec le SLV 230365 ?

Utilisez exclusivement des lampes de type GX53 d'une puissance maximale de 9 W.

Puis-je installer ce luminaire à l'extérieur ?

Oui, l'indice de protection IP44 le rend adapté à une utilisation en extérieur protégé des projections d'eau.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation, le montage et le raccordement électrique doivent être effectués uniquement par un électricien qualifié.

Comment changer la lampe ?

Coupez d'abord l'alimentation. Laissez refroidir la lampe. Retirez le couvercle, dévissez la lampe usée et remplacez-la par une neuve en la tournant légèrement vers la droite. Remettez le couvercle en vérifiant le joint.

Que faire si le luminaire clignote ou ne fonctionne pas correctement ?

Un dysfonctionnement peut indiquer un danger. Coupez immédiatement l'alimentation par l'interrupteur externe ou le fusible et contactez un électricien qualifié.

Comment entretenir le luminaire ?

Nettoyez-le avec un chiffon doux légèrement humide (non pelucheux). Vérifiez et nettoyez les joints lors du changement de lampe pour garantir l'étanchéité IP44.

Puis-je utiliser ce luminaire avec un variateur ?

La notice ne mentionne pas de compatibilité avec un variateur. Utilisez uniquement une lampe GX53 standard. Pour une commande de variation, vérifiez la compatibilité de la lampe.

Que faire en cas de dommage visible sur le luminaire ?

Ne touchez pas au produit. Coupez l'alimentation et faites vérifier par un électricien qualifié. N'utilisez pas le luminaire endommagé.

Comment recycler ce produit en fin de vie ?

Ne jetez pas le luminaire avec les ordures ménagères. Suivez la directive WEEE (2012/19/UE) et déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques.

MODE D'EMPLOI 230365 SLV

Veuillez lire soigneusement ce mode d'emploi et conservez-le pour une relecture ultérieure !

CONSIGNES DE SÉCURITÉ

Le non-respect des indications de sécurité peuvent mener à un risque pour la vie, à des brûlures et à un incendie !

• L'installation, le montage et les travaux de bronchement doivent être effectués seulement par un personnel professionnellement qualifié et agréé.
• Le produit ne peut être ni changé ou modifié.
• N'accrochez ni ne fixez rien au produit, surtout pas de décoration.
• Ne couvrez pas le produit. N'empêchez pas l'air de circuler.
  • Le luminaire peut être mis en fonction avec un verre de protection intacte.
• En cas de dysfonctionnement le produit ne doit pas être touché. Eteindre le produit par l'interrupteur externe, ou bien déverrouiller la ligne au fusible! Dans le cas d'un contact avec le produit et d'une poursuite de son fonctionnement, malgré l'état de dysfonctionnement, persiste un danger mortel par décharge électrique ou danger de brûlures! Une dysfonctionnement existe, si
  • des endommagements apparentes surviennent.
  • le produit ne fonctionne pas correctement (p. ex. clignoler)
• le produit dégage une fumée abondante ou fait un bruit de
  pétillement.
• une odeur de brûlé se fait sentir.
• une surchauffe se fait remarquer (p. ex. changement de couleur,
  aussi sur les surfaces voisines). La mise en fonction de nouveau ne doit être effectuée qu'après une réparation et vérification par un personnel qualifié et autorisé!
• Le produit n'est pas prévu pour une utilisation par des enfants. Assurez-vous que les enfants ne peuvent être blessés par le produit, p.ex. par des brûlures aux surfaces très chaudes ou par une décharge électrique.
  Indications de sécurité complémentaires caractérisés par ce symbole:

A UTILISER COMME INDIQUÊ

Ce produit sert seulement aux fins d'éclairage et doit :

- être prévu pour une tension de 230V \~50Hz.

- uniquement être raccordé selon la classe de protection I (un).

- être monté sur un fond stable, lisse et non basculante.

- être mis en service sur une surface normale et non inflammable.

- ne pas être exposé à des forces mécaniques fortes ou bien des saletés et salissures.

ENTRETIEN ET NETTOYAGE

L'ampoule / lampe

A fin d'éviter des dégâts aux personnes, au luminaire ou à d'autres choses, veuillez changez la lampe à temps et avant la fin de sa longévité.

⚠ Coupez d'abord le produit de toutes les sources d'alimentation et mettez le hors tension, laissez la lampe refroidir avant de le changer.

A Veuillez utiliser pour le luminaire seulement des lampes admissibles. Des nées pour lampes sont signalées sur la plaque d'identification.

• Lampes autorisées : GX53, 9W max.

- Changer la lampe

• Enlevez le couvercle.

- Enlevez la lampe usée.

- La nouvelle lampe est placée dans la douille en la tournant légèrement vers la droite.

• Fixez le couvercle de nouveau.

- Contrôlez et nettoyez le joint à chaque ouverture du lampadaire. La surface du joint doit être propre. C'est une mesure pour garantir la protection IP.

- Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

Entretien

- Les influences suivantes peuvent avoir des conséquences indésirables sur la surface du produit :

• les pluies acides ou le sol acide, une haute teneur en sel dans l'air
• des nettoyants basiques et acides, les engrais particulièrement dans les platebandes de fleures

- du sel de déneigement, d'autres substances chimiques (par ex. des produits phytosanitaires)

Protégez le produit avec des mesures adéquates pour éviter des modifications de la surface.

Metlez hors tension la totalité du produit et laissez-le refroidir, avant de séder à des mesures de nettoyage ou d'entretien au produit.

- Veillez nettoyez le produit uniquement avec un chiffon doux, légèrement humidifié, et ne peluchant pas. Veuillez respecter S.V.P. les instructions de nettoyage et d'entretien éventuellement ci-jointes.

STOCKAGE ET RETRAITEMENT

Stockage

- Le produit doit être stocké dans un lieu sec, à l'abrie de saleté, salissure et de toute charge mécanique.

Après un entreposage dans un environnement humide ou sâle, il est nécessaire de faire contrôler l'état par une personne qualifiée avant de le remettre en marche.

Information de recyclage (Union européenne)

- Ne recyclaz pas le produit avec les ordures ménagères ! Les produits qui présentent ce symbole sont à recycler suivant la directive (WEEE, 2012/19) relative aux déchets d'équipements électriques et électroniques, via des points de collecte pour appareils électriques usagés !

INSTALLATION (seulement par un électricien éprouvé!)

, Coupez l'interrupteur général de votre installation reps. la ligne de lachement concernée, avant de commencer tout travail!

Utilisez uniquement les éléments livrés avec ce produit ou bien décrits comme accessoires!

⚠ Vérifiez si le produit contient des éléments en vrac. Si c'est le cas, alors que la présence de ces éléments n'est pas signalée explicitement, le produit ne doit pas être installé, ou mis en fonction.

Utilisez le matériel de fixation livré, si et seulement si ce dernier est approprié au fond de montage. Dans le cas contraire, utilisez des éléments de fixations appropriées.

Deballage

• Enlevez avec soin le produit de son emballage, et écartez tous les éléments qui ont servi à sa protection lors du transport.
• Contrôlez l'intégrité du produit après l'avoir extrait de son emballage, et avant tout retraitement.

Lieu d'Installation

- Le produit est seulement approprié pour le montage au mur.

⚠️ Le produit doit uniquement être utilisé conformément au type de protection IP44.

IP44: Protection contre les corps étrangers durs > ∅ 1,0 mm - Protection contre les éclaboussures provenant de toutes les directions.

Si on installe le produit à l'extérieur. Il faut respecter les instructions d'installation pour cet endroit.

⚠️ Ne colmatez pas le produit de votre initiative en ajoutant de silicon ou outre matériel de colmatage.

Etapes successives pour installer le luminaire (à lire complètement avant le montage)

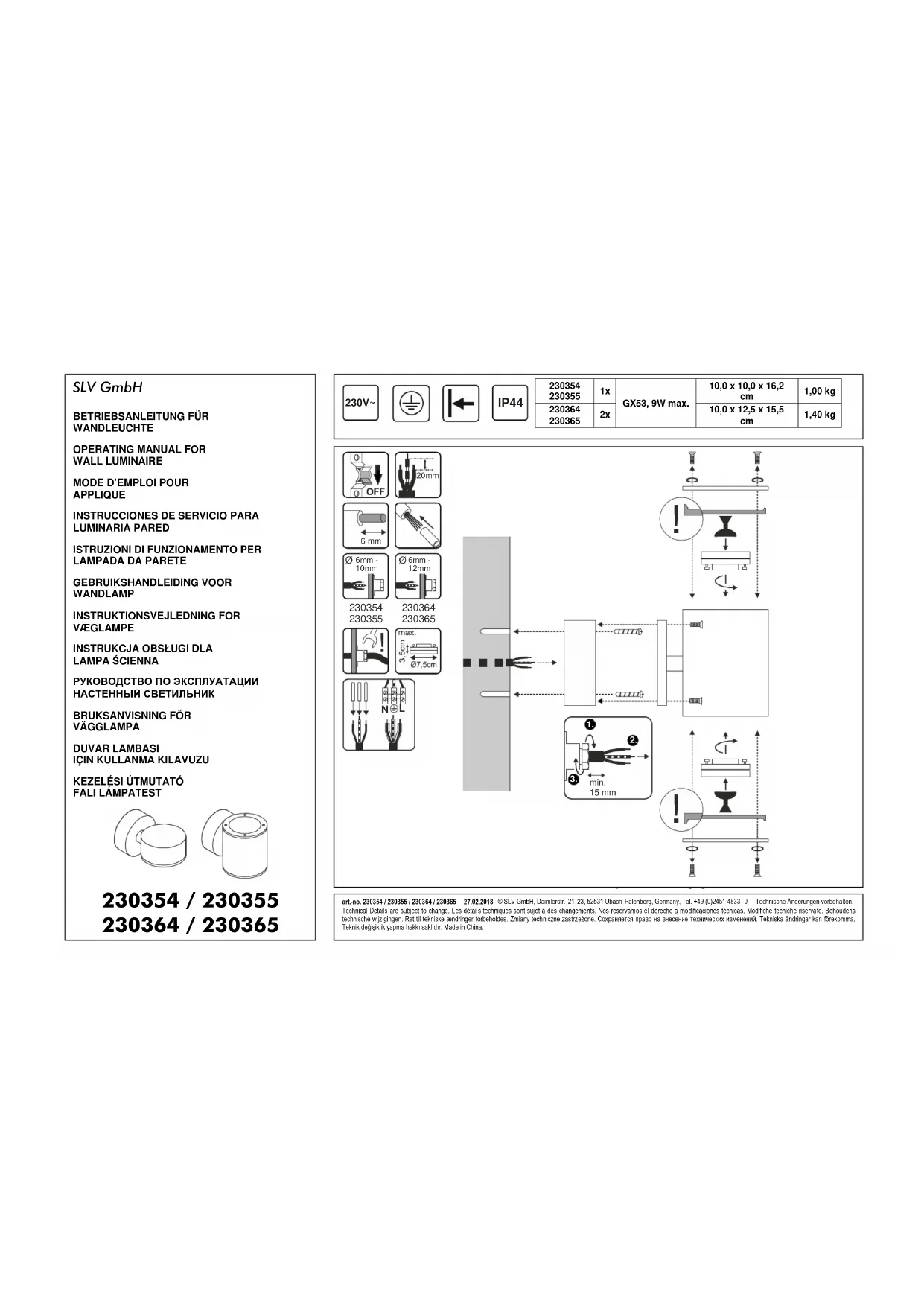

- Assemblez le luminaire comme figuré sur l'image.

• Raccordement électrique

• Le produit doit être coupé individuellement de l'alimentation électrique.
• Introduisez le câble de raccordement correctement isolé dans le boîtier par l'entrée de câble.
  • Ajoutez aux extrémités des fills du réseau électrique des tubes de protection.
• Pour réaliser le raccordement électrique, connectez le fil électrique noir ou brun (la phase) du réseau électrique à la borne L et le fil électrique bleu (fil neutre) du réseau électrique à la borne N. Le fil vert-jaune (fil de terre) du câble de connexion doit être connecté à la

borne de terre du luminaire.

- Assurez le presse-étoupe avec un outil approprié.

• Installation de la lampe

- Enlevez le couvercle.

- Mettez la lampe en la tournant un peu dans le sens des aiguilles d'une montre dans la douille.

• Fixez le couvercle de nouveau.

- Veillez à ce que le joint soient bien mis. Vissez en croix les vis du hublot ou de l'anneau de maintien pour garantir une charge régulière du joint.

⚠️ Vérifiez le bon fonctionnement et l'attache correcte du luminaire!

numéro d'article 230354 / 230355 / 230364 / 230365 © 27.02.2018 SLV GmbH,

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel. [phone]

Les détails techniques sont sujet à des changements.
