Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	W10842586
Largeur (modèle 27")	67,9 cm
Largeur (modèle 30")	75,6 cm
Hauteur du produit	49,4 cm (hauteur d'encastrement recommandée)
Profondeur du produit	55,5 cm (profondeur minimale d'encastrement)
Poids	41 kg
Alimentation	120 V, 60 Hz (estimation)
Puissance micro-ondes	1000 W (estimation)
Capacité	1,5 pi³ (estimation)
Fonctions principales	Cuisson par micro-ondes, décongélation, cuisson rapide
Sécurité	Verrouillage enfant, arrêt automatique, système de sécurité
Installation	Encastrable avec kit d'entretoise fourni (barres de calage, évent inférieur, vis)
Pièces fournies	Barres de calage (2), évent inférieur, vis rondelle tête hexagonale (4), vis à tête cylindrique bombée (4)
Nettoyage	Essuyer avec un chiffon humide ; ne pas utiliser de nettoyants abrasifs
Réparabilité	Pièces détachées disponibles auprès de KitchenAid
Garantie	1 an (estimation)
Dimensions du placard (min.)	Largeur 68,6 cm (27") ou 76,2 cm (30") ; hauteur d'ouverture recommandée 49,4 cm ; profondeur min. 55,5 cm
Distance de dégagement	1" (2,5 cm) au-dessus du four

FOIRE AUX QUESTIONS - W10842586 KITCHENAID

Comment installer le micro-ondes encastré ?

L'installation nécessite au moins deux personnes. Suivez les instructions : assemblez la trousse d'entretoise, fixez-la au placard, puis placez le four à micro-ondes dans l'ouverture en poussant contre le châssis avant. Assurez-vous que la surface supporte 41 kg.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : tournevis Phillips, tournevis à douille hexagonale de 1/4", niveau, perceuse, mètre ruban et foret de 1/8".

Quelle est la hauteur recommandée pour l'ouverture du placard ?

La hauteur recommandée de l'ouverture découpée est de 19 7/16" (49,4 cm), avec une plage acceptable de 19 1/4" à 19 11/16" (48,9 à 50,0 cm).

Puis-je installer le micro-ondes seul ?

Non, en raison du poids excessif (41 kg), utilisez deux personnes ou plus pour déplacer et installer l'appareil afin d'éviter des blessures.

Comment nettoyer l'intérieur du micro-ondes ?

Essuyez l'intérieur avec un chiffon humide et du détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Que faire si une pièce manque ?

Vérifiez toutes les étapes d'installation pour identifier la pièce oubliée. Si elle manque vraiment, contactez le concessionnaire auprès duquel vous avez acheté le kit d'entretoise.

Quelle est la puissance du micro-ondes ?

La puissance n'est pas spécifiée dans la notice, mais les modèles encastrables KitchenAid ont généralement une puissance de 1000 W.

Ce micro-ondes est-il compatible avec une installation au-dessus d'un four ?

Oui, la notice montre un schéma d'installation au-dessus d'un four simple, avec un dégagement minimal de 1" (2,5 cm) entre le haut du four et le placard supérieur.

Comment assurer une ventilation adéquate ?

Respectez les distances de dégagement minimales indiquées (1" au-dessus) et assurez-vous que l'évent inférieur fourni est correctement installé pour permettre la circulation d'air.

Où trouver des pièces de rechange ?

Consultez la section "Assistance ou service" du guide d'utilisation ou contactez le service client KitchenAid. Les pièces détachées sont disponibles via les revendeurs agréés.

MODE D'EMPLOI W10842586 KITCHENAID

Outillage et pièces.... 6

Exigences d'emplacement.... 6

INSTRUCTIONS D'INSTALLATION 7

Assemblage de la trousse d'entretoise 7

Installation de la trousse d'entretoise.... 7

Installation du four à micro-ondes.... 7

Achever l'installation 8

BUILT-IN MICROWAVE OVEN SAFETY

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

⚠️ AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■Tournevis Phillips

Niveau

■Tournevis à douille hexagonale de 1/4" (6,3 mm)

Perceuse

■Mètre ruban

■Foret de 1/8" (3,2 mm)

Pièces fournies

A. Barres de calage (2)
B. Évent inférieur (1)
C. Vis rondelle à tête hexagonale de 38 " (4)
D. Vis à tête cylindrique bombée de 34 " (4)

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

■Respecter les dimensions indiquées pour les ouvertures à découper dans les placards. Ces dimensions tiennent compte des dégagements de séparation minimaux nécessaires pour le four à micro-ondes.
■L'espace d'installation doit permettre la formation d'une enceinte complète autour de la partie encastrée du four à micro-ondes.
■La surface de support du four à micro-ondes doit être robuste, horizontale et en affleurement avec le bas de l'ouverture découpée dans le placard. Le plancher doit pouvoir supporter un poids de 90 lb (41 kg).

IMPORTANT : Afin d'éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

Dimensions du produit

Trousses d'entretoise pour four à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)

Modèles de 27" (68,6 cm)

A. 26 ^3/4 " (67,9 cm) largeur totale

Modèles de 30" (76,2 cm)

A. 29 ^3/4 " (75,6 cm) largeur totale

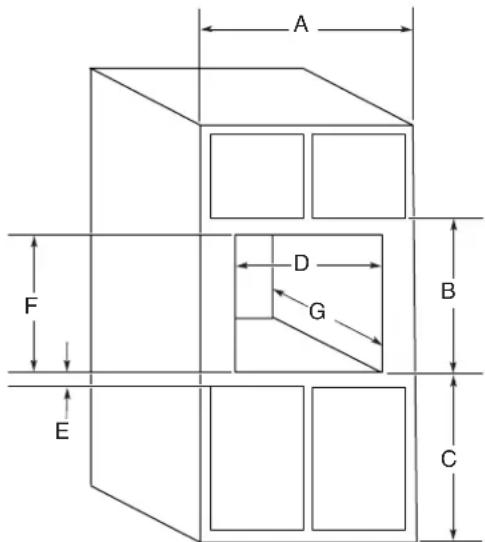

Dimensions du placard

Trousses d'entretoise pour four à micro-ondes de 27" (68,6 cm) et 30" (76,2 cm)

Modèles de 27" (68,6 cm)

A. 27" (68,6 cm) min. de largeur de placard
B. 20 ^7/16 " (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur
C. 40" (101,2 cm) du fond de l'encastrement au plancher (recommandé)
D. 25½" (64,8 cm) de largeur d'encastrement
E. 1½" (3,8 cm) min. du bas de l'encastrement au dessus de la porte du placard
F. Hauteur recommandée de l'ouverture découpée de 19 ^7/16 " (49,4 cm) (convient à une hauteur d'encastrement de 19 ^1/4 " [48,9 cm] à 19 ^11/15 " [50,0 cm])
G. 21 ^7/8 " (55,5 cm) min. de profondeur d'encastrement

Modèles de 30" (76,2 cm)

A. 30" (76,2 cm) min. de largeur de placard
B. 207/15" (51,9 cm) entre le bas de l'encastrement et le bas de la porte du placard supérieur
C. 40" (101,2 cm) du fond de l'encastrement au plancher (recommandé)
D. 28 ^1/2 " (72,4 cm) de largeur d'encastrement
E. 1½" (3,8 cm) min. du bas de l'encastrement au dessus de la porte du placard
F. Hauteur recommandée de l'encastrement de 19 ^7/18 " (49,4 cm) (convient à une hauteur d'encastrement de 19 ^1/4 " [48,9 cm] à 19 ^1/16 " [50,0 cm])
G. 21 ^7/8 " (55,5 cm) min. de profondeur d'encastrement

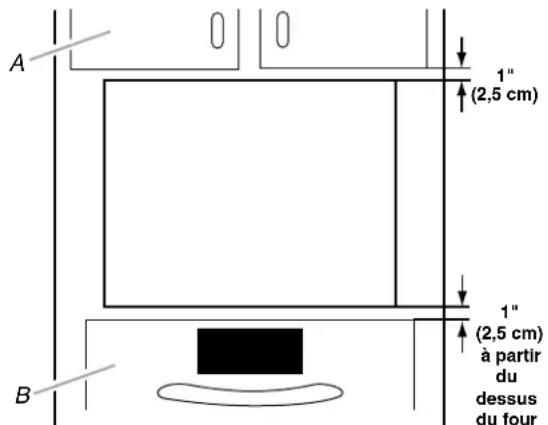

Distances de dégagement minimales pour l'installation

Pour une installation correcte, les distances de dégagement minimales suivantes doivent être respectées au-dessus et audessous de l'ouverture à découper.

Installation au-dessus - Four encastré simple

A. Placard supérieur
B. Four inférieur simple

INSTRUCTIONS D'INSTALLATION

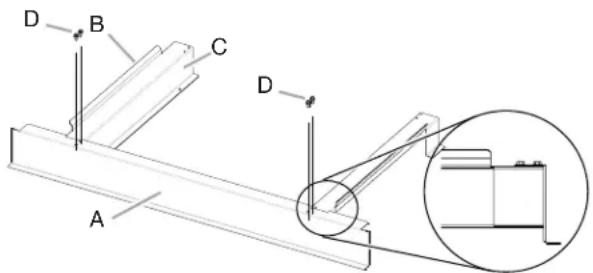

Assemblage de la trousse d'entretoise

1. Fixer l'évent du bas aux barres de calage à l'aide des quatre vis rondelle à tête hexagonale de 38 ".

REMARQUE : Les rebords des barres de calage doivent être orientés vers l'extérieur.

A. Évent inférieur
B. Rebords extérieurs des barres de calage
C. Barres de calage
D. Vis rondelle à tête hexagonale de 36 "

Installation de la trousse d'entretoise

1. Centrer la trousse d'entretoise du four à micro-ondes assemblé contre le rebord inférieur avant de l'ouverture découpée dans le placard.
2. À l'aide d'un foret de 1/8" (3,2 cm), percer dans les trous de montage des barres de calage pour créer des avant-trous.
3. Fixer la trousse d'entretoise assemblée au placard à l'aide des quatre vis à tête cylindrique bombée de 34 ". Ne pas serrer excessivement les vis.

A. Vis à tête cylindrique bombée de 34 "
B. Trousse d'entretoise

Installation du four à micro-ondes

Suivre les instructions ci-dessous ainsi que les instructions fournies dans les instructions d'installation du four à micro-ondes électrique encastré.

Lire les sections "Spécifications électriques" et "Raccordement électrique" ainsi que toutes les autres sections des instructions d'installation avant d'installer le four à micro-ondes.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

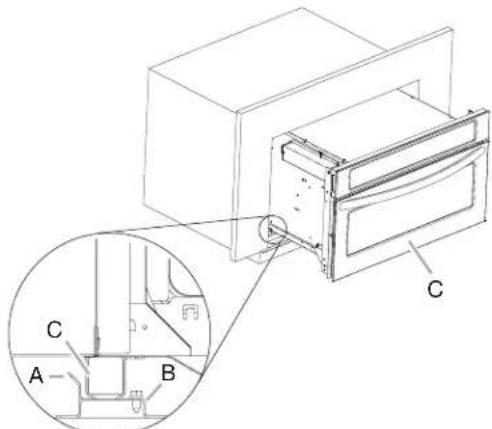

1. À l'aide d'au moins 2 personnes, soulever partiellement le four à micro-ondes dans l'ouverture découpée du placard audessus de la trousse d'entretoise et installer le four à microondes entre les rebords extérieurs des barres de calage.

REMARQUE : Ouvrir la porte du four à micro-ondes et pousser sur la zone du joint du châssis avant du four à microondes lorsque l'on introduit le four à micro-ondes dans le placard. Ne pas pousser contre les bords externes.

1. Pousser contre le châssis avant du four à micro-ondes pour introduire le four dans le placard. Enfoncer complètement le four à micro-ondes dans le placard et le centrer dans la cavité du placard.

A. Rebord extérieur de la barre de calage
B. Barre de calage
C. Four à micro-ondes

Achever l'installation

1. Vérifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d'emballage.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du guide d'utilisation et d'entretien ou contacter le concessionnaire auprès duquel la trousse d'entretoise pour four à micro-ondes encastré a été achetée.
