MODE D'EMPLOI VM-KG10 Vonyx
Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.
Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.
- Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
- L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
- Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
- Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
- L'appareil n'est pas conçu pour une utilisation en continu.
- Faites attention au cordon secteur, il ne doit pas être endommagé.
- Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
- Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
- Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
- Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
- Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
- Seul un technicien habilité et spécialisé peut effectuer les réparations
- Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
- Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
- En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.
-
Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
-
N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
- Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
- N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
- Ne forcez pas les réglages.
- L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
- Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
- Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
- Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
- Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
- Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
- Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
- Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
- Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
- La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
- Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.
Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.
Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.
Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !
NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.
Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.
N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.
DEBALLAGE
ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.
Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.
ALIMENTATION
Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.
Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie
Utilisez cette prise pour brancher un microphone (XLR, symétrique).
2. ENTREE LINE
Utilisez cette entrée pour brancher un microphone, un instrument de musique ou un appareil audio (lecteur CD par exemple). Prise jack 6,35 asymétrique.
3. PAD
Appuyez pour diminuer le gain d'entrée de votre canal pour éviter toute surcharge ou écrêtage de sources d'entrée fortes. Vous pouvez activer l'interrupteur si les distorsions sont audibles ou si la LED PEAK s'allume.
4. TOUCHE / LED ALIMENTATION FANTOME +48V
Lorsque vous appuyez sur le bouton pour l'activer, le voyant s'allume, délivrant une alimentation fantôme +48 VDC à la prise XLR de l'entrée mono du microphone. Activez cette fonction lorsque vous utilisez un microphone à condensateur qui est alimenté par une alimentation fantôme.
5. LED TEMOIN PEAK
Lorsque le volume du signal d'entrée est trop élevé, la LED clignote. Dans ce cas, tournez le réglage de gain dans le sens inverse des aiguilles d'une montre pour réduire le volume.
6. GAIN
Détermine le volume de base de chaque canal. Réglez-les pour obtenir la performance de volume souhaitée. Lorsque le niveau de volume devient trop élevé, la LED témoin d'écrêtage clignote.
7. PAN
Il s'agit de la commande de "panorama" ou de balance, qui détermine la position du signal dans l'image stéréo. Lorsque vous travaillez en sous-groupes, vous pouvez utiliser le contrôleur de panoramique pour affecter le signal à une seule sortie, ce qui vous donne une flexibilité supplémentaire lors d'enregistrements.
8. REGLAGE AIGUS
Tournez le réglage pour régler les aigus avec 15 dB à 12 kHz.
9. LOW CUT
Appuyer pour couper les fréquences sous 100 Hz, ce qui vous permet d'obtenir un son plus clair ne générant pas de ronflement du subwoofer.
10. REGLAGE MEDIUMS
Tournez le réglage pour régler les médiums avec 15 dB à 2,5 kHz.
11. REGLAGE FREQ
Tournez pour régler la fréquence MID de 250 Hz à 5 kHz (la fréquence MID est 2,5 kHz lorsque le bouton est en position centrale / médian).
12. REGLAGE GRAVES
Tournez le réglage pour régler les graves avec 15 dB à 80 Hz.
13. FX/SEND
Tournez pour régler le niveau du signal entre le canal et la ligne de réverbération. A noter : le niveau du signal varie en fonction des différents réglages de l'atténuateur de canal. Si vous utilisez le canal stéréo, les signaux des canaux L et R seront mélangés avant d'être envoyés à la ligne de réverbération.
14. FADER CANAL
Déplacer le fader pour régler le niveau (volume) du signal du canal. Utilisez ces faders pour régler la balance entre les différents canaux.
15. PRISE SEND
Prise jack 6,35 pour brancher à un amplificateur de puissance pour gérer le signal.
16. PRISE CASQUE
Prise jack 6,35 pour brancher un casque.
17. ENTREE STEREO
Prises jack 6,35 pour brancher à des appareils niveau ligne (par exemple clavier électrique). Si vous utilisez uniquement la prise L (mono), la table de mixage envoie le même signal (mono) aux deux sorties L et R.
18. MAIN OUT
Prises de sortie XLR pour brancher à une enceinte active ou un amplificateur.


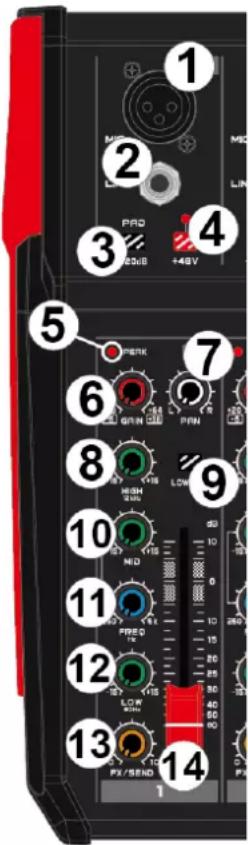

1 2 3 4 5 6 7 8 9 10 11 12 13 14 PENK PRN MISH HIGH LOW FRED LOW FX/SEND 1


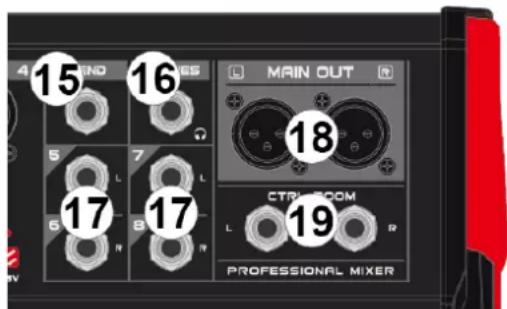

4 15 S INDO 16 ISS MAIN OUT 5 L 7 L 18 17 6 N 8 R CTRL ROOM L R 19 PROFESSIONAL MIXER19. CTRL ROOM
Sortie jack 6,35 pour brancher à un contrôleur (monitor room).

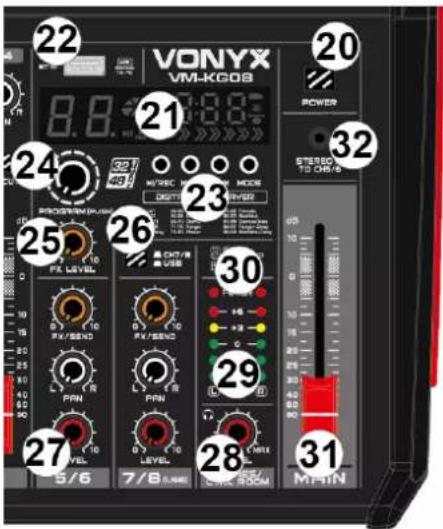

20. POWER
Appuyez pour allumer ON/OFF.
21. AFFICHAGE
22. PORT USB
Pour entrée MP3 ou pour brancher à un ordinateur (lecture et enregistrement d'un support USB ou de logiciel)s.
23. TOUCHE MP3 BUTTON
HI/REC: Lors de la lecture d'un support USB/streaming BT/du PC, appuyez sur cette touche pour lire ou mettre en pause. Lors de la lecture d'un support USB, appuyez longuement pour commencer l'enregistrement, puis appuyez longuement à nouveau pour quitter l'enregistrement et continuer la lecture du support USB.
««/— : Appuyez pour lire la chanson précédente. Appuyez et maintenez enfoncé pour diminuer le niveau de volume.
+/▶: Appuyez pour lire la chanson suivante. Appuyez et maintenez enfoncé pour augmenter le niveau de volume.
MODE : Appuyez pour changer de mode. S to change mode. Lors de la lecture
d'un support USB, appuyez et maintenez enfoncé pour une lecture en boucle. Appuyez à nouveau sur cette touche et maintenez-la enfoncée pour lire tout dans l'ordre.
24. PROGRAMMATION
Sélectionnez parmi 99 effets préréglés en tournant ce réglage. Le numéro de l'effet sélectionné clignote à l'écran. Appuyez sur le réglage pour confirmer votre choix.
25. FX/LEVEL
Réglage du niveau du signal d'entrée d'effet.
26. INTERRUPTEUR ENTREE
Non enfoncé, le signal d'entrée vient du canal stéréo. Enfoncé, le signal d'entrée vient du port USB.
27. REGLAGE NIVEAU VOLUME
Tournez le réglage pour régler la balance de volume de chaque canal.
28. PHONES/CTRL ROOM
Réglage du volume du casque et des sorties Ctrl Room.
29. TEMOIN LEVEL
Indique le niveau de signal de la sortie Main. Utilisez les faders ou réglages de niveau de volume pour diminuer le niveau si le témoin brille en rouge.
30. TEMOIN POWER
Brille lorsque l'appareil est allumé.
31. FADER MAIN
Déplacez le fader pour régler le volume général du signal Main de sortie.
32. ENTREE STEREO
Prise auxiliaire jack 3,5 pour un branchement à différents appareils audio externes.
STREAMING BT
Appuyez sur la touche MODE pour sélectionner le mode BT. La table de mixage peut maintenant trouver l'appareil mobile pour le streaming. Lorsque l'appairage est effectué, un son est émis.
FONCTIONNEMENT ENREGISTREMENT USB
Appuyez sur la touche MODE à plusieurs reprises pour sélectionner le mode REC. Appuyez longuement sur la touche H/REC pour démarrer l'enregistrement. L'écran affiche la durée de l'enregistrement. Pendant l'enregistrement, appuyez sur cette touche pour interrompre/reprendre l'enregistrement. Maintenez cette touche enfoncée pour quitter l'enregistrement et lire la musique enregistrée. Appuyez sur le bouton MODE pour quitter le mode REC.
