Type de produit	Table de cuisson à induction
Marque	Neff
Modèle	T56YHF1C0
Alimentation électrique	220-240 V / 380-415 V 2N~, 220-240 V 1N~, 220-240 V/380-415 V 2L/2N~
Classe de protection	Classe 1 (avec conducteur de protection)
Type de connexion	Raccordement fixe via prise de raccordement ou cordon d'alimentation fourni
Nombre de zones de cuisson	4 zones à induction (estimation courante)
Fonctions principales	Cuisson par induction, commandes tactiles, arrêt automatique de sécurité, détection de récipient
Poids	Environ 12 kg (estimation pour une table induction standard)
Dimensions (L x P x H)	Environ 90 x 51 x 5 cm (estimation typique)
Ventilation nécessaire	Oui, respecter les distances minimales pour les tiroirs et fours
Température ambiante max. pour meuble	90 °C
Charge admissible du plan de travail	Environ 60 kg
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent doux ; ne pas utiliser de produits abrasifs
Sécurité	Aimants permanents – distance minimale de 10 cm pour porteurs d'implants électroniques. Arrêt automatique en cas de surchauffe
Pièces détachées	Cordon d'alimentation disponible jusqu'à 2,20 m (contacter SAV)
Informations générales	Installation par un spécialiste agréé obligatoire. Garantie annulée en cas d'installation incorrecte.

FOIRE AUX QUESTIONS - T56YHF1C0 NEFF

Quel type de câble d'alimentation utiliser ?

Utilisez uniquement le câble fourni avec l'appareil ou un câble de remplacement fourni par le service après-vente. Le câble doit être raccordé à une prise avec conducteur de protection. La longueur maximale est de 2,20 m.

Puis-je installer la table de cuisson au-dessus d'un four non ventilé ?

Non, l'installation au-dessus d'un four non ventilé est interdite. Vous pouvez l'installer au-dessus de tiroirs ou de fours à ventilation forcée. Respectez une distance minimale de 5 mm entre le four et la table de cuisson.

Que signifie le code d'erreur E05 sur l'affichage ?

Le code E05 indique un défaut de raccordement électrique. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation conformément au schéma de raccordement (fig. 15 et 16).

Comment nettoyer la table à induction ?

Utilisez un chiffon doux et humide avec un détergent doux. Évitez les produits abrasifs, les éponges métalliques et les nettoyants pour four. Séchez avec un chiffon propre.

Quelle distance minimale dois-je respecter avec des implants électroniques ?

Les personnes portant un stimulateur cardiaque ou une pompe à insuline doivent maintenir une distance d'au moins 10 cm avec l'appareil en raison des aimants permanents.

Puis-je utiliser la table de cuisson dans un bateau ou un véhicule ?

Non, l'utilisation dans un bateau ou un véhicule est interdite pour des raisons de sécurité.

Comment fixer le cordon d'alimentation s'il gêne le tiroir ?

Utilisez le serre-câble fourni pour fixer le câble à la partie inférieure de la table de cuisson (voir fig. 12).

Quels types de plans de travail conviennent ?

Le plan de travail doit être plat, horizontal, stable et capable de supporter environ 60 kg. Les plans en pierre nécessitent une colle thermofusible spéciale pour les barrettes de fixation. Évitez le silicone pour l'étanchéité.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, seul un spécialiste agréé ou un technicien de service formé est autorisé à brancher l'appareil. Une installation incorrecte annule la garantie.

Comment installer la table de cuisson dans un îlot de cuisson ?

Pour un îlot ou un emplacement non standard, veillez à une ventilation adéquate. Respectez les distances minimales et créez des ouvertures de ventilation au besoin (voir fig. 2-4).

MODE D'EMPLOI T56YHF1C0 NEFF

15

16

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
- N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 11

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

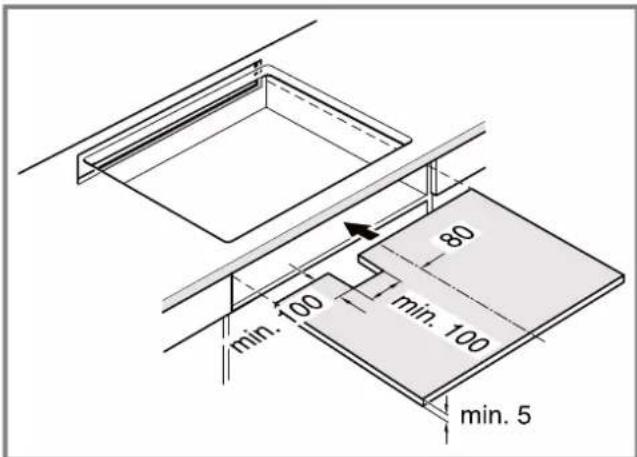

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  → Fig. 5

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  →Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 7 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 8 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 0 \ - \mathrm{BN}: \text { marron } \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 1 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 2 $$

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.
• En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.

$$ \rightarrow \text { Fig. } 1 3 $$

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 14

2. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

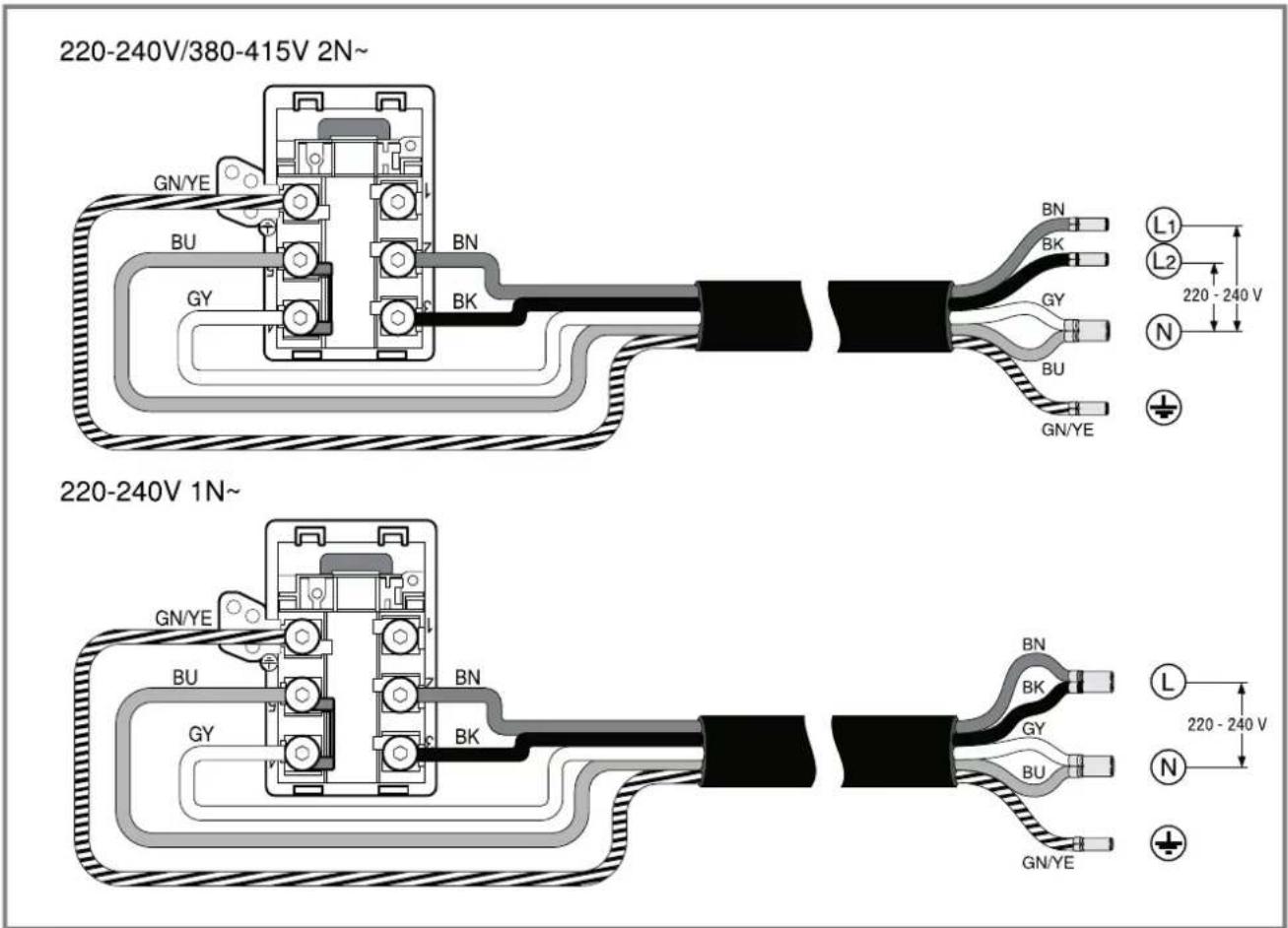

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \begin{array}{l} \rightarrow \text { Fig. } \mathbf {1 5}, \rightarrow \text { Fig. } \mathbf {1 6} \ - \text { BN:marron } \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuelle-

ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil L406u E05paraî€ cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 17

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

- Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par le bas.
