T58SHF1L0 - Cuisinière NEFF - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Induction
Nombre de foyers	4 foyers
Puissance totale	7400 W
Fonction Boost	Oui
Commandes	Touches sensitives
Fonction de sécurité	Arrêt automatique
Nettoyage	Surface lisse, facile à nettoyer
Consommation énergétique	A
Garantie	2 ans

FOIRE AUX QUESTIONS - T58SHF1L0 NEFF

Comment allumer la plaque de cuisson NEFF T58SHF1L0 ?

Pour allumer la plaque de cuisson, touchez le bouton de mise en marche situé sur le panneau de commande, puis sélectionnez la zone de cuisson souhaitée et réglez la température.

Pourquoi la plaque de cuisson ne chauffe-t-elle pas ?

Vérifiez que la plaque est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que la zone de cuisson sélectionnée est active.

Comment nettoyer la surface de la cuisinière NEFF T58SHF1L0 ?

Utilisez un nettoyant doux et une éponge non abrasive pour nettoyer la surface. Évitez les produits contenant des particules abrasives qui pourraient rayer le verre.

Quel type de casseroles puis-je utiliser avec la plaque de cuisson ?

Utilisez des casseroles et poêles compatibles avec l'induction, telles que celles en acier inoxydable, en fonte ou en fer. Assurez-vous qu'elles sont marquées 'induction' au fond.

La fonction de minuterie ne fonctionne pas, que faire ?

Assurez-vous que la minuterie est correctement réglée en touchant l'icône de minuterie et en sélectionnant le temps souhaité. Si le problème persiste, réinitialisez la plaque en la débranchant pendant quelques minutes.

Comment désactiver le verrouillage de sécurité ?

Pour désactiver le verrouillage de sécurité, appuyez simultanément sur les boutons de verrouillage pendant quelques secondes jusqu'à ce que l'indicateur s'éteigne.

Quel est le niveau de consommation énergétique de la NEFF T58SHF1L0 ?

La NEFF T58SHF1L0 a une classe énergétique de A, ce qui signifie qu'elle est conçue pour être économe en énergie tout en offrant une performance optimale.

Comment régler la puissance de cuisson sur la plaque ?

Pour régler la puissance de cuisson, sélectionnez la zone de cuisson souhaitée et utilisez le curseur ou les boutons pour ajuster le niveau de chaleur selon vos besoins.

Y a-t-il une fonction de sécurité pour les enfants ?

Oui, la NEFF T58SHF1L0 est équipée d'une fonction de verrouillage pour enfants qui empêche les réglages accidentels. Activez-la via le panneau de commande.

Comment savoir si la plaque de cuisson est encore chaude ?

La plaque de cuisson est équipée d'un indicateur de chaleur résiduelle qui s'allume lorsque la surface est encore chaude. Ne touchez pas la zone tant que l'indicateur est allumé.

MODE D'EMPLOI T58SHF1L0 NEFF

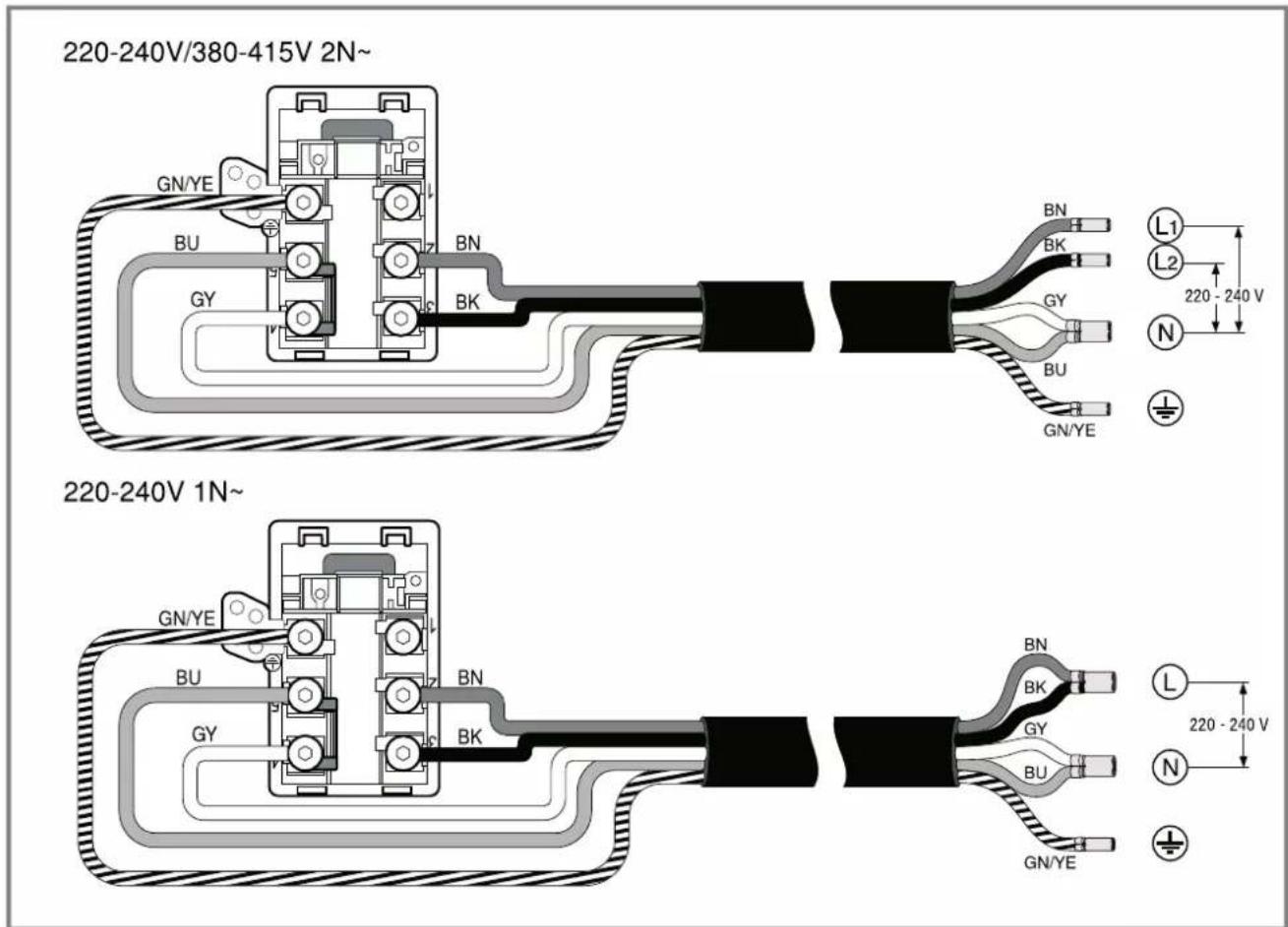

220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + L1 L2 N 220 - 240 V LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN 220 - 240 V

17

220-240V/380-415V 2N~ GN/YE BU BN GY BK 220 - 240 V L1 L2 N GN/YE 220-240V 220-240V 1N~ GN/YE BU BN GY GY BU GN/YE L 220 - 240 V N

18

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents.

Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
■ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

- À plat, à l'horizontale, stable.

■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
- Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et à l'humidité.
■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90°. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.
2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } 3 $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \rightarrow \text { Fig. } 4 $$

1. Si l'intérieur du meuble n'est pas plus large que 780 mm, réaliser des encoches sur les panneaux de côté.

$$ \rightarrow \text { Fig. } 5 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

→ Fig. 6

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
  → Fig. 7

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 1 \ - B N: m a r r o n \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 3 $$

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

- Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.

- Ne pas utiliser de silicone pour le joint d'étanchéité.

- Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.

- En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.

$$ \rightarrow \text { Fig. } 1 4 $$

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe.

$$ \rightarrow \text { Fig. } 1 5 $$

1. Installer l'appareil dans la découpe du plan de travail.

- Visser les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

- Ne pas utiliser de tournevis électrique.

$$ \rightarrow \text { Fig. } \boxed {1 6} $$

1. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

$$ \begin{array}{l} \rightarrow \text { Fig. } \boxed {1 7}, \rightarrow \text { Fig. } \boxed {1 8} \ - \mathrm{BN}: \text { marron } \ - B U: b l e u \ - \text { GN / YE }: \text { jaune et vert } \ - \mathrm{BK}: \text {noir} \ - \mathrm{GY} : \text { gris } \ \end{array} $$

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil 4400 ou apparaît, cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

$$ \rightarrow \text { Fig. } 1 9 $$

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.
2. Le cas échéant, retirez les ancrages de fixation.
3. Faire sortir la table de cuisson en la poussant par le bas.
