DED7062 - Ponceuse DEDRA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DED7062 DEDRA au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de ponceuse | Ponceuse orbitale |
| Puissance | 240 W |
| Vitesse à vide | 12000 tr/min |
| Diamètre de la base | 125 mm |
| Poids | 1,5 kg |
| Utilisation | Idéale pour le ponçage de surfaces en bois, métal et plastique |
| Entretien | Nettoyer régulièrement le filtre à poussière |
| Sécurité | Utiliser des lunettes de protection et un masque anti-poussière |
| Accessoires inclus | Feuilles abrasives, sac à poussière |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DED7062 DEDRA
Questions des utilisateurs sur DED7062 DEDRA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ponceuse au format PDF gratuitement ! Retrouvez votre notice DED7062 - DEDRA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DED7062 de la marque DEDRA.
MODE D'EMPLOI DED7062 DEDRA

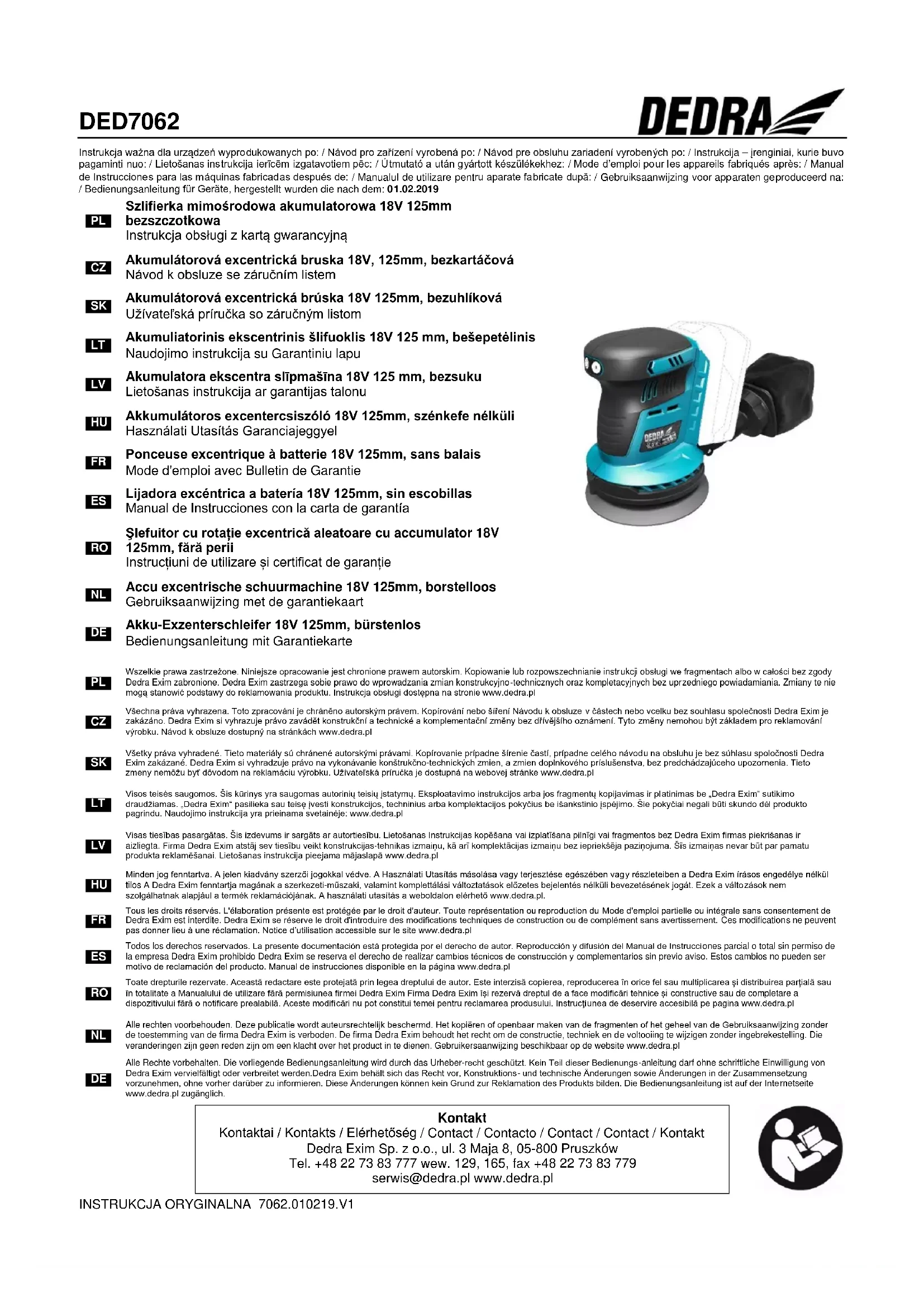

Ponceuse excentrique à batterie 18V 125mm, sans balais Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl
1. Photos et dessins
2. Consignes de sécurité détaillées
3. Description de l’appareil
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Préparatifs au travail
8. Mise en marche de l’appareil
9. Utilisation de l’appareil
10.Opérations de service courantes
11. Pièces de rechange et accessoires
12. Elimination arbitraire des défauts
13. Complétion de l’appareil
14. Information pour les utilisateurs sur l’élimination des déchets électriques et
15. Carte de garantie
Traduction du mode d’emploi original La déclaration de conformité a été jointe au mode d’emploi en tant que document séparé. A défaut de la déclaration de conformité, il faut prendre contact avec Dedra-Exim Sp. z o.o. Les conditions de sécurité générales ont été annexées au mode d’emploi en tant que brochure séparée. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs. ATTENTION L’appareil de la ligne ONE+ALL a été conçu pour le travail seulement avec les chargeurs et les accumulateurs de la ligne ONE+ALL. L’accumulateur Li-ion et le chargeur ne constituent pas l’équipement de l’appareil acheté et il faut les acheter séparement. L’utilisation des accumulateurs et chargeurs autres que ceux dédiés à l’appareil cause la perte de droits de garantie.
2. Consignes de sécurité détaillées
En réalisant les opérations où un accessoire peut entrer en contact avec des câbles cachés, tenir l’appareil électrique par ses surfaces isolées. Le tranchage ou l’abrasion du câble sous tension peut induire la tension sur les parties dégagées de l’appareil électrique et provoquer l’électrocution chez l’opérateur. Pendant le ponçage des surfaces de bois de types définis et lors de l’élimination de vieux revêtements de peinture avec additif de plomb, des poussières toxiques, néfastes pour la santé, peuvent se produire. Le contact physique direct avec les poussières peut provoquer des réactions allergiques ou des maladies du système respiratoire chez l’opérateur ou les personnes étant à proximité. Les poussières de chêne ou de hêtre, en particulier lorsqu'elles sont combinées avec des substances (agents d'imprégnation) pour le traitement du bois, sont considérées comme cancérogènes. Lors du traitement de ces matériaux, porter un masque anti- poussière et assurer une bonne ventilation sur le lieu de travail. Ne pas laisser l’appareil ou le matériel à traiter surchauffer. Pendant les pauses au travail, il faut vider le sac à poussière (le cas échéant) afin de limiter le risque d'auto-inflammation de la poussière de ponçage dans le sac. Il est interdit d’usiner les matériaux contenant l’amiante. Les matériaux contenant l’amiante peuvent être traités seulement par les opérateurs formés. Il faut utiliser l’appareil seulement pour le ponçage à sec. La pénétration de l’eau dans l’appareil peut l’endommager. Utiliser des pinces ou un autre moyen pratique pour sécuriser le matériau à traiter ou l’appuyer sur une plateforme stable. Tenir aux mains ou contre le corps la pièce à usiner la rend instable et peut entraîner la perte de maîtrise.
3. Description de l’appareil
Des. A: 1. Récipient à poussière; 2. Prise d’accumulateur; 3. Plateau avec velcro; 4. Bouton d’interrupteur / sélecteur de vitesse; 5. Interrupteur
4. Utilisation prévue de l’appareil
L’appareil est conçu pour le ponçage à sec de petits éléments ou de petites surfaces de bois, de matériaux dérivés de bois (contreplaqué, panneaux de particules, etc.), de plastiques et de métaux non ferreux. Il est acceptable d’utiliser l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, les travaux d’amateur en respectant les conditions d’utilisation et les conditions de travail acceptables comprises dans le mode d’emploi.
5. Limitations d’utilisation
Il est proscrit d’utiliser la ponceuse pour polir les murs couverts d’enduit de plâtre et pour les métaux ferreux. L’appareil peut être utilisé uniquement en conformité aux « Conditions de travail acceptables » ci-après. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans le mode d’emploi seront traitées comme illicites et causeront la perte immédiate des droits de garantie et la déclaration de conformité cessera d’être valable. L’utilisation non conforme à l’affectation ou au mode d’emploi aura pour conséquence la perte immédiate des droits de garantie. Conditions de travail acceptables S2 10 ( travail de 10 minutes) Protéger contre l’humidité et les précipitations atmosphériques. Plage de températures de charger les accumulateurs 10-30°C. Ne pas exposer à la température au-dessus de 50°C.
6. Caractéristiques techniques
Modèle DED7062 Alimentation 18 V D.C. Accumulateur Li-Ion Fréquence d’oscillation [min-1] 6000 / 8500 / 11000 Taille de la semelle de travail [mm] Ø125 Emission du bruit:
- Niveau de puissance acoustique LwA [dB(A)]
- Niveau de pression acoustique LpA [dB(A)]
- Niveau de vibrations mesuré sur la poignée ah[m/s2] 4,451 - Incertitude de mesurage K [m/s2] 1,5 Poids (sans accumulateur) [kg] 1,5 Information sur le bruit et les vibrations La valeur conjointe des vibrations a
et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. ATTENTION Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à18 l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.
7. Préparatifs au travail
ATTENTION L’appareil fait la partie de la ligne ONE+ALL, pour l’utiliser, il faut compléter le kit se composant de l’appareil, de l’accumulateur et du chargeur. ATTENTION Toutes les opérations contenues dans ce chapitre doivent être réalisées avec la source d’alimentation déconnectée. Sélection du papier abrasif Chaque papier abrasif a une marque sur le côté collant; le papier abrasif au grain inférieur polit plus rapidement, mais peut laisser des rayures. Pour le ponçage du bois, il est généralement recommandé d'utiliser des papiers abrasifs au grain allant jusqu'à 400. Il n’est pas recommandé d’utiliser les feuilles abrasives sans trous. Le travail avec les feuilles sans trous peut provoquer l’empoussièrement rapide du côté abrasif et causer la diminution de la qualité de travail réalisé. Pour préparer la ponceuse au travail, il faut : - Après avoir sélectionné une feuille abrasive au grain adéquat, il faut la fixer au plateau de manière à ce qu’elle couvre complètement la surface du plateau de ponçage et les trous de papier correspondent aux trous du plateau. Pour une meillieure adhésion de la feuille, il faut la serrer fort au plateau. - Insérer le récipient à poussière sur le raccord (des. A, 1). Il n’est pas recommandé d’utiliser les papiers sans trous. Le travail avec les feuilles sans trous peut provoquer l’empoussièrement rapide du côté abrasif et causer la diminution significative de la qualité de travail réalisé. Installation de l’accumulateur Installer l’accumulateur dans la prise (des. A, 2) – l’enfoncer jusqu’au fond, s’assurer que le loquet de blocage le protège contre la chute aléatoire durant le travail. L’appareil est prêt au travail.
8. Mise en marche de l’appareil
ATTENTION Avant de démarrer l’appareil, il faut impérativement réaliser les opérations décrites dans le chapitre „Préparatifs au travail”. Le bouton de vitesse d’oscillation fonctionne en tant que boucle de 3 positions et après avoir atteint la troisième vitesse, il retourne à la première. Pour mettre la ponceuse en marche, il faut appuyer une fois le bouton de vitesse d’oscillation (des. A, 4). La ponceuse va commencer le travail. Afin de changer la vitesse d’oscillation, il faut appuyer une fois le bouton de vitesse. Avant de commencer le travail, démarrer l’appareil sans charge pour 5-10 secondes et s’assurer qu’il fonctionne correctement.
9. Utilisation de l’appareil
Ponçage Après les préparatifs au travail (voir le point 7 du mode d’emploi) et la sélection adéquate du papier, on peut commencer le ponçage. L’appareil mis en marche, la semelle avec une feuille abrasive posée sur le matériau, on commence le ponçage. Tout de suite après le démarrage, il faut commencer le traitement. Le mouvement oscillatoire généré par l’excentrique, après l’accelération significative peut provoquer le ponçage excessif du matériau dans le point du premier contact. Il faut déplacer doucement l’appareil sur toute la surface à poncer, en le pressant légèrement. Durant le ponçage, il faut veiller à ce que la semelle de ponceuse adhère au matériau de toute sa surface. Le ponçage terminé, reculer l’extrémité du matériau et arrêter l’appareil. Il faut savoir que les vibrations jusqu’à 11000 par minute seront transférees au matériau traité en générant du bruit. C’est un effet normal. Lors du travail la semelle peut tourner à gauche ou à droite (en fonction de la pression). C’est un effet normal. Fin du travail Le travail terminé, il faut appuyer l’interrupteur (des. A, 5). Après avoir fini le ponçage, il faut retirer l’accumulateur de la prise, enlever la feuille abrasive de la semelle (saisir le bord de la feuille et détacher soigneusement pour ne pas endommager la couche du plateau), éliminer des poussières éventuelles à l’aide de l’aspirateur ou d’un chiffon sec et doux.
10. Opérations de service courantes
ATTENTION Toutes les opérations de service doivent être réalisées avec la source d’alimentation déconnectée. Remplacement de la feuille abrasive Saisir le bord de la feuille et détacher soigneusement pour ne pas endommager le velcro de plateau. Après avoir sélectionné la feuille abrasive souhaitée, fixez- la au disque de manière à ce qu’elle couvre toute la surface du disque de ponçage et les trous de feuille s’adaptent aux trous de semelle. Vidange du récipient à poussière Chaque fois, après avoir terminé le travail, il faut vider le récipient accumulant de la poussière. A cet effet, il faut : retirer le récipient du raccord de rejet de la poussière éliminer le contenu à travers le trou d’entrée dans le récipient à déchets ou faire glisser le sac en tissu et le secouer après le vidange, insérer le sac en tissu et le récipient sur le raccord. Transport et stockage Quand l’appareil n’est pas utilisé, il faut le garder avec accumulateur déconnecté, hors de la portée des enfants, dans un lieu sec et bien aéré. L’appareil et les autres éléments énumérés dans la complétion doivent être transportés de sorte à ne pas les exposer aux conditions ambiantes nuisibles, telles que : humidité, précipitations atmosphériques, température élevée (au- dessus de 50°C), pression pouvant causer des endommagements mécaniques et autres susceptibles d’avoir une mauvaise influence sur l’appareil. Déconnecter l’accumulateur pour le temps de transport.
11. Pièces de rechange et accessoires
L’appareil de la ligne ONE+ALL peut être équipé de chaque accumulateur de la ligne ONE+ALL. Pour bien adapter l’accumulateur et le chargeur, il est recommandé de consulter l’offre Dedra-Exim sur le site www.dedra.pl Accessoires proposés: Feuilles abrasives: DED79470 – grain 40; DED79471 – grain 60; DED79472 – grain 80; DED79473 – grain 100; DED79474 – grain 120; DED79475 – grain 150; DED79476 – grain 180; Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le Service Dedra Exim. Les données de contact se trouvent sur la première page du mode d’emploi. En commandant les pièces de rechange, veuillez indiquer le numéro de lot placé sur la plaque signalétique et le numéro de la pièce du dessin de montage. Pendant la période de garantie, les réparations sont faites d’après les règles présentées dans la carte de garantie. Veuillez transmettre le produit reclamé à la réparation dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé), l’envoyer au service central Dedra – Exim ou au service de dépannage le plus proche de votre domicile (liste de services sur le site www.dedra.pl). Veuillez bien joindre la carte de garantie remplie. Après la période de garantie, le service central fait les réparations. Il faut envoyer le produit endommagé au service (les frais de l’envoi chargent l’utilisateur).
12. Elimination arbitraire des défauts
ATTENTION Avant d’éliminer les défauts soi-même, il faut déconnecter l’appareil de l’alimentation. Problème Cause Solution L’appareil ne démarre pas. L’accumulateur mal installé. Installer correctement l’accumulateur. L’accumulateur déchargé. Charger l’accumulateur. L’accumulateur endommagé. Remplacer l’accumulateur par un fiable. L’interrupteur ou le moteur endommagé. Transmettre l’appareil au service de dépannage. Le moteur n’a pas de puissance, il démarre péniblement. Le moteur endommagé Transmettre l’appareil au service de dépannage. L’odeur de l’isolation brûlée est perceptible. Le moteur endommagé Transmettre l’appareil au service de dépannage. Le moteur surchauffe. Les trous de ventilation bouchés. Purger avec de l’air comprimé. L’efficacité de travail très faible. L’embout de travail usé. Remplacer l’embout de travail par un nouveau.
13. Complétion de l’appareil
1. Ponceuse excentrique 18V – 1 pcs.; 2. Feuilles abrasives – 2 pcs.; 3.
Récipient à poussière – 1 pcs.
14. Informations pour l'utilisateur sur les
déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.19
Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie Ponceuse excentrique 18V 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Feuille abrasive, plateau avec velcro, récipient à poussière Eléments non couverts par la garantie.
III. Conditions de profiter de la garantie :
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur
et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode d’emploi
et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et
IV. La garantie ne couvre pas les défauts survenus notamment à la
1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi
et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non
conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le
site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux.
Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
7. La réalisation des obligations résultant de la garantie aura lieu dans 14
jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé
de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
9. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
