MODE D'EMPLOI RF-CMP-204 Renkforce

Amplificateur voiture

N° de commande 2568757 (RF-CMP-202 2 canaux100 W)

N° de commande 2568758 (RF-CMP-204 4 canaux 200 W)

CE

1 Utilisation prévue

Le produit est un amplificateur pour un système stéréo de voiture. Le produit doit être alimenté par un système à bord de 12 V/DC.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

2 Contenu de l'emballage

Amplificateur

■ Mode d'emploi

Câbles de branchement avec connecteur Molex

3 Dernières informations sur le produit

Téléchargez les dernières informations relatives au produit sur le site www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

5.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.2 Prérequis pour l'utilisateur

Le produit doit uniquement être installé par une personne qualifiée qui dispose des connaissances électriques et mécaniques nécessaires et qui est familière de la réglementation applicable concernant l'installation et l'utilisation de systèmes audio de voiture.

5.3 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.4 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
- Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégez le produit de la lumière directe du soleil.

5.5 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.

Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :

• est visiblement endommagé,
• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.

5.6 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

6 Connexion

6.1 Remarques sur l'installation et la connexion

Le produit doit uniquement être installé par une personne qualifiée qui dispose des connaissances électriques et mécaniques nécessaires et qui est familière de la réglementation applicable concernant l'installation et l'utilisation de systèmes audio de voiture.
L'installation du produit ne doit en aucun cas compromettre la sécurité routière du véhicule.
L'emplacement d'installation doit être résistant à la chaleur produite par le produit.
Assurez une ventilation suffisante. Laissez un espace libre d'au moins 5 cm de chaque côté pour faire circuler l'air.
Respectez les restrictions ou exigences du système stéréo de la voiture. Veillez à consulter le mode d'emploi et les données techniques du système stéréo de la voiture.

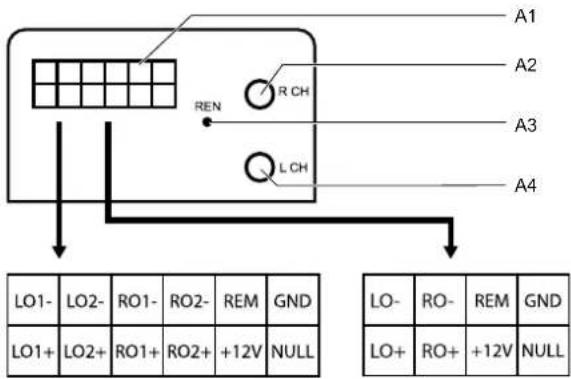

6.2 Schéma électrique

A1 A2 REN R CH A3 L CH A4 LO1- LO2- RO1- RO2- REM GND LO1+ LO2+ RO1+ RO2+ +12V NULL LO- RO- REM GND LO+ RO+ +12V NULL

25687572568758

	Description Description
A1 Broches de connexion A2			Port d'entrée audio RCH■Brancher le canal droit du système stéréo de la voiture
A3	Témoin d'alimentation REN■S'allume si l'alimentation est raccordée	A4	Port d'entrée audio LCH■Brancher le canal gauche du système stéréo de la voiture

2568758

	Connexion Connexion
LO1- Canal de sortie gauche 1 (-) LO1+ Canal de sortie gauche 1 (+)
LO2- Canal de sortie gauche 2 (-) LO2+ Canal de sortie gauche 2 (+)
RO1- Canal de sortie droit 1 (-) RO1+ Canal de sortie droit 1 (+)
RO2- Canal de sortie droit 2 (-) RO2+ Canal de sortie droit 2 (+)
REM Interface du contrôleur +12V Alimentation électrique
GND Prise de terre NULL (aucune fonction)

2568757

	Broche Broche
LO- Canal	de sortie gauche (-) LO+ Canal de sortie gauche (+)
RO- Canal	de sortie droit (-) RO+ Canal de sortie droit (+)
REM Interface du contrôleur +12V Alimentation électrique
Prise de terre	Prise de terre NULL (aucune fonction)

7 Fonctionnement

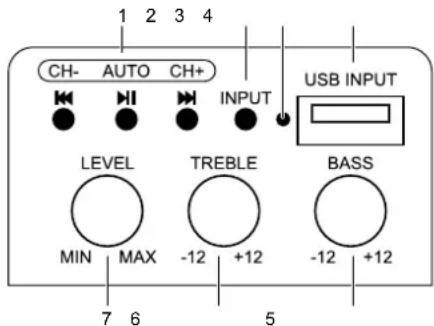

7.1 Panneau de commande

1 2 3 4 CH- AUTO CH+ INPUT USB INPUT LEVEL TREBLE BASS MIN MAX -12 +12 -12 +12 7 6 5

	Composant		Composant
1	Boutons de commande de lectureLecture/pausePiste précédente/suivante	2	Bouton de sélection d'entrée INPUTSélectionner le mode d'entrée : Stéréo voiture/Bluetooth
3	Indicateur du modeIl clignote si :L'appareil est sous tensionLe mode USB est activéLe mode Bluetooth est activéIl clignote rapidement si :L'appairage Bluetooth est activé	4	Port USB USB INPUTConnector une clé USB pour jouer des pistes audio
5	Molette BASSRégler le niveau des graves	6	Molette TREBLERégler le niveau des aigus
7	Molette LEVELRégler le volume

7.2 Lecture à partir du système stéréo

Après avoir connecté le système stéréo de la voiture aux ports d'entrée de l'amplificateur, vous pouvez obtenir un son stéréo.

Conditions préalables:

Le système stéréo de la voiture est connecté aux ports d'entrée audio RCH et LCH.

1. Appuyez sur le bouton de sélection d'entrée INPUT pour sélectionner le mode stéréo de la voiture.

2. Démarrez la lecture à partir du système stéréo.

7.3 Lecture à partir d'une clé USB

Vous pouvez connecter une clé USB contenant des fichiers audio sur l'amplificateur.

1. Connectez une clé USB avec des fichiers audio sur le port USB USB INPUT.
   → La lecture de la première piste audio de la clé USB démarre automatiquement.
   → L'indicateur de mode clignote lentement.

2. Utilisez les boutons de commande de la lecture pour gérer la lecture des pistes.

7.4 Lecture à partir d'un périphérique Bluetooth

Vous pouvez connecter un périphérique Bluetooth (par ex. un smartphone) sur l'amplificateur pour une lecture sans fil des pistes présentes sur le périphérique Bluetooth.

1. Appuyez à plusieurs reprises sur le bouton de sélection d'entrée INPUT jusqu'à ce que l'indicateur de sélection de mode clignote rapidement.
   → L'appairage Bluetooth est activé.
2. Activez la fonction Bluetooth sur le périphérique Bluetooth.
3. Sur le périphérique Bluetooth, sélectionnez RF-CMP-XXX et connectez-vous-y à partir du menu Bluetooth.
   → L'indicateur de mode clignote lentement.
4. Lancez la lecture de pistes audio du périphérique Bluetooth.

8 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
■ dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

9 Déclaration de conformité (DOC)

Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE.

Le texte intégral de la déclaration de conformité UE est disponible via le lien suivant : www.conrad.com/downloads

Saisissez le numéro d'article dans le champ de recherche. Vous pouvez télécharger la déclaration de conformité UE dans les langues disponibles.

10 Caractéristique technique

Tension de fonctionnement .... 12 V/CC

Puissance de sortie (musique) ..... 100 W (2x 50 W) (2568757) 200 W (4x 50 W) (2568758)

Puissance de sortie (RMS).... 10 W (par canal)

Plage de fréquences.... 20 – 20 000 Hz

Rapport signal/bruit .... >86 dB

Impédance.... 4 Ω

Commande des aigus.... 10 kHz ± 12 dB 220 mV 47K

Commande des graves .... 100 Hz ± 12 dB 220 mV 47K

Distorsion harmonique.... 1 kHz < 0,05 % 4W

Fichiers audio pris en charge (port USB-A) MP3

Version Bluetooth V4.2

Nom du Bluetooth.... RF-CMP-202 (2568757) RF-CMP-204 (2568758)

Fréquence sas fil 2,402 – 2,480 GHz

Puissance de transmission sans fil 2,08 dBm (2568757) 2,98 dBm (2568758)

Portée sans fil 8 m

Dimensions (l x h x p)(env.) 120 x 40 x 95 mm

Poids (env.) 212 g (2568757) 232 g (2568758)
