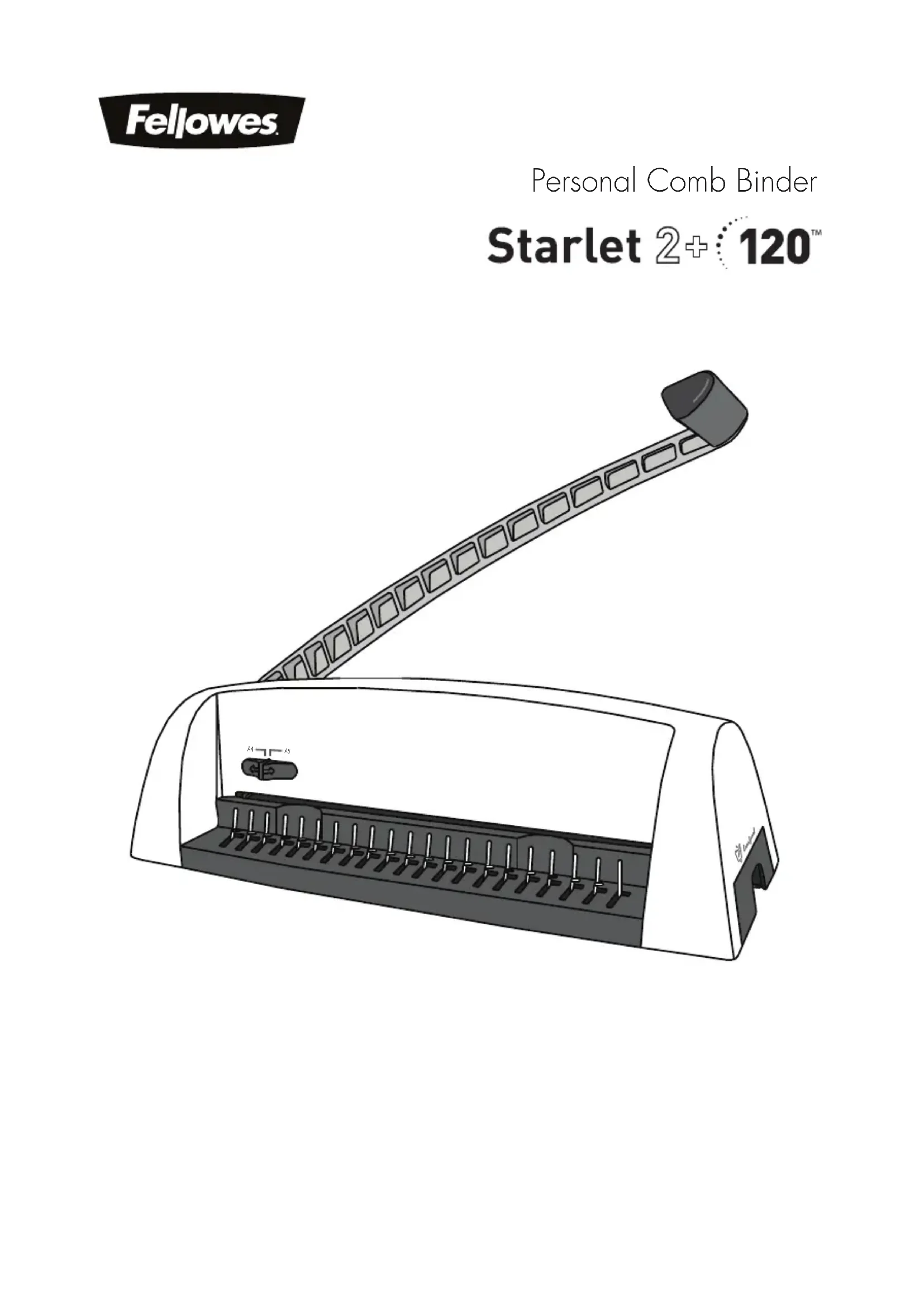

Starlet2+ - Relieuse FELLOWES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relieuse
Marque	Fellowes
Modèle	Starlet2+
Dimensions (HxLxP)	135 x 480 x 195 mm (avec poignée relevée : 390 x 480 x 195 mm)
Poids net	3,3 kg
Formats de papier	A4, A5
Nombre de fentes de perforation	21 (pour A4)
Écartement des fentes	14,28 mm (9/16")
Capacité de perforation (papier 80 g/m²)	12 feuilles
Capacité de perforation (couvertures transparentes)	2 feuilles (100-200 microns) ou 1 feuille (200+ microns)
Capacité de perforation (autres couvertures)	2 feuilles (160-270 g/m²) ou 1 feuille (270+ g/m²)
Capacité de reliure maximale	120 feuilles (80 g/m²) avec peigne de 16 mm
Diamètre de peigne compatible	6, 8, 10, 12, 16 mm
Capacité du tiroir à confettis	1000 feuilles
Butée de taquage	Réglable (A4 ou A5)
Alimentation	Manuelle (levier de perforation)
Entretien	Vider régulièrement le tiroir à confettis ; nettoyer les poinçons avec un carton
Sécurité	Surface stable ; enlever agrafes avant perforation ; ne pas dépasser les capacités nominales
Garantie	2 ans contre vices de fabrication (pièces)

FOIRE AUX QUESTIONS - Starlet2+ FELLOWES

Quels types de peignes puis-je utiliser avec la Starlet2+ ?

Vous pouvez utiliser des peignes de reliure en plastique de diamètres 6, 8, 10, 12 ou 16 mm. Le diamètre dépend de l'épaisseur de votre document.

Combien de feuilles puis-je perforer en une fois ?

Avec du papier standard 80 g/m², vous pouvez perforer jusqu'à 12 feuilles par cycle. Pour les couvertures, réduisez le nombre (2 couvertures transparentes ou 1 couverture épaisse).

Comment régler la butée de taquage pour centrer les perforations ?

Ajustez la butée de taquage en la déplaçant jusqu'à ce que les trous de perforation soient centrés sur la feuille. Faites un essai avec du brouillon pour valider le réglage.

Que faire si la machine ne perce pas ou si les poinçons sont bloqués ?

Vérifiez que le tiroir à confettis n'est pas plein. Ensuite, faites glisser un morceau de carton dans la fente d'insertion pour déloger les débris coincés sous les poinçons.

Comment ouvrir le peigne de reliure pour insérer les feuilles ?

Placez le peigne dans le mécanisme, faites-le glisser vers la gauche pour l'embrayer, puis faites pivoter le levier de peigne vers la gauche pour ouvrir le peigne. Ne l'ouvrez pas excessivement.

Quelle est la capacité maximale de reliure en nombre de feuilles ?

Avec un peigne de 16 mm et du papier 80 g/m², vous pouvez relier jusqu'à 120 feuilles. Pour des épaisseurs moindres, utilisez un peigne plus petit.

Comment vider le tiroir à confettis ?

Relevez complètement la poignée de perforation pour déverrouiller le tiroir. Tirez le tiroir vers vous, videz-le, puis réinsérez-le correctement. La poignée abaissee verrouille le tiroir.

Puis-je perforer des couvertures épaisses ?

Oui, mais limitez-vous à 1 feuille pour les couvertures transparentes de plus de 200 microns ou les couvertures cartonnées de plus de 270 g/m². Perforez toujours les couvertures en premier.

Comment résoudre les trous de perforation endommagés ou déchirés ?

Cela est souvent dû à une surcharge. Réduisez le nombre de feuilles par cycle, et assurez-vous de perforer les couvertures en même temps que du papier pour un meilleur appui.

Où trouver l'outil de mesure de document ?

L'outil de mesure de document se trouve dans le tiroir à confettis. Relevez la poignée, ouvrez le tiroir et vous pourrez le retirer pour mesurer vos documents.

MODE D'EMPLOI Starlet2+ FELLOWES

1. Poignée de perforation

2. Tiroir a confettis

3. Selecteur de butée de taquage

4. Outil de mesure de document

5. Butée de taquage

6. Levier de peigne

7. Fente d'insertion des feuilles

CAPACITÉS

Capacité de perforation

Feuilles de papier
- 70-80 g / 20 lb 12 feuilles
Couvertures transparentes
- 100-200 microns / 4-8 mil 2 feuilles
- 200+ microns / 8+ mil 1 feuille

Autres couvertures standard

• 160-270 g / 40-60 lb 2 feuilles
  -270+g/60+lb1feuille

Capacité de reliure

Diametre peigne maxi peigne 16 mm

Maximum par document (80 g / 20 lb) 120 feuilles

Fiche technique

Format du papier A4

Fentes de perforation 21 (A4)

Écartement des fentes 14,28 mm / 9/16"

Butée de taillage réglable A4 ou A5

Capacité du tiroir à confettis 1000 feuilles

Poids net 3,3 kg / 7,3 lb

Dimensions (HxLxP) 135(390) x 480 x 195mm 5.5"(15.5") x 19" x 8"

CONSIGNES DE SECURITE IMPORTANTES

MISE EN GARDE

• Veuillez dire ces informations avant d'utiliser la machine et les conserver pour pouvoir les

consulter ulterieurement.

Pendant la perforation :

• vérifier que la machine repose sur une surface stable
• faire un essai de perforation sur du papier brouillon puis régler la machine avant de perforer les documents
• enlever les agrafes et autres objets métalliques avant de procéder à la perforation
• ne jamais dépasser les performances nominales de la machine
  -perforer d'abord les couvertures.
• perforer les feuilles par petitslots pour ne pas surcharger la machine ni l'utilisateur.
• relever la poignée de perforation pour ouvrir le tiroir à confettis; lorsque la poignée est abaissee, le tiroir est verrouillé

DIAMÈTRE DU PEIGNE & FORMATS DU DOCUMENT

	6 mm 1/4"	8 mm 5/16"	10 mm 3/8"	12 mm 1/2"	16 mm 5/8"
	2-20 feuilles	21-40 feuilles	41-55 feuilles	56-90 feuilles	91-120 feuilles

PREPARATION

1. Veiller à ce que la machine repose sur une surface stable. Relever la poignée de perforation à la verticale.

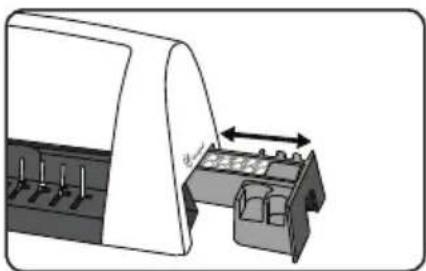

1. Relever la poignee de perforation. Verifier que le tiroir a confettis est vide et correctement instalé.

1. S'assurer que le mecanisme d'ouverture de peigne est fermé.

AVANT DE POSERUNE RELIURE

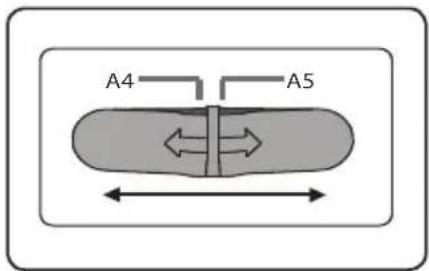

1. Sélectionner le format papier A4 ou A5 et faire un essai avec des feuilles de brouillon. Sélectionner un peigne de diamètre adapté au document (voir tableau).

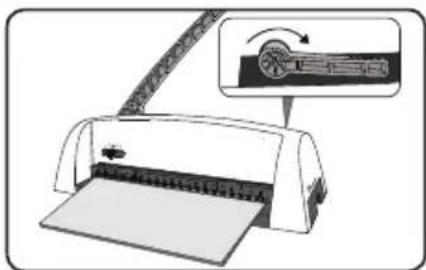

1. Placer le peigne plastique dans le mecanisme d'ouverture et embrayer la plaque d'ouverture en faisant glisser le peigne vers la gauche.

1. Ouvrir le peigne de reliure en faisant pivoter le levier à peigne vers la gauche, en prénant soin de ne pas trop ouvrir le peigne.

ETAPES DE RELIURE

1. Bien insérer les feuilles dans la fente de perforation. Aligner les feuilles contre la butée de taquage.

1. Une fois que toutes les feuilles perforées sont chargées sur le peigne, faire pivoter le levier de peigne vers la droite.

1. Pour refirer le document, faire glisser le peigne vers la droite et soulever le document.

DéPANNAGE

Problème Cause possible Solution
Les trous de perforations ne sont pas centrés	La butée de taquage n'a pas été bien réglée	Ajuster la butée de taquage jusqu'à ce que la perforation soit correcte
L'appareil ne perforpe pas Blocage		Vérifier que le tiroir à confettis est vide. Vérifier si un blocage empêche l'insertion des feuilles
Les trous de perforation ne sont pas paralôles au bord	Des débris sont coincés sous les poinçons	Pendre un morceau de carton et le faire glisser dans la fente d'insertion. Faire glisser le carton latéralement pour laisser tomber les confettis bloqués dans le tiroir à confettis
Trous partiels	Feuilles incorrectement alignées par rapport à la marge	Régler la butée latérale et faire des essais avec des feuilles de brouillon jusqu'à au bon réglage
Bords avec trous endommagés Surcharge possible de la machine		Perforer les couvertures en plastique avec les feuilles en papier. Réduire le nombre de feuilles à perforer ensemble
Fuites de confettis	Mauvaise insertion du tiroir à confettis ou activation du mécanisme de « trop plein »	Vérifier que le tiroir à confettis est vide et que le mécanisme de « trop plein » est désactifé
Impossibè d'acceder à l'outil de mesure de document	L'outil de mesure de document fait partie du tiroir à confettis	Vérifier que la poignée de perforation est complètement relevée, puis ouvrir le tiroir à confettis pour acceder à l'outil de& mesure de document

sL 3
eJc 1
eJc p c 1
1

s s 2

A5gA4 1oL
g281 no aess aos plu wiy sl281
aL Wx Ls
gJy) 100 wU

[E = a + \frac{1}{2}b + \frac{1}{2}c]

8511 1201.3
91g 11 2g 1 g S 11
1

1s2 aagai 1gjg2g 2 2 2

JolS J 1.1
Jolg01 o13o a .a11 o13o
.013o

L_g > L_1 或 L_2 > L_3

Merci d'avoir acheté un produit Fellowes. Veuillez visitor www.fellows.com/register pour enregister votre produit et receivevoir les dernières nouvelles, commentaires et offres concernant les produits. Les détails concernant le produit figurent sur la plaque signalétique à l'arrière ou sur le dessous de la machine.

Fellows garantit toutes les pieces de la machine contre tout vice de fabrication et de matériel pouendant une période de 2 ans à compter de la date d'achat par le consommateur. En cas de défaut pendant la période de garantie, vous recours unique et exclusif sera la réparation ou l'échange, au choix et aux frais de Fellows, de la piece défectueuse. Cette garantie ne s'aupplique pas en cas d'utilisation abusive, de mauvaise manipulation ou de réparation non autorisée. Toute garantie implicite, y compris la garantie de qualité marchande ou d'aptitude à une utilisation particulière, est ainsi limitée dans le temps à la période de garantie appropriée représentée ci-dessus. Fellows ne sera enaucun cas responsable des dommages indirects attribuables a ce produit. Cette garantie vous donne des droits légaux spécifique. Il est possible que vous ayez d'autres droits légaux différents de tous conférés par cette garantie. La durée et les conditions de cette garantie sont valides dans le monde entier, sauf lorsque des limitations, restrictions ou conditions différentes peuvent être exigées par la loi locale. Pour obtenir un complément d'information ou des services aux termes de la presente garantie, veillez contacter Fellows ou votre revendeur.
