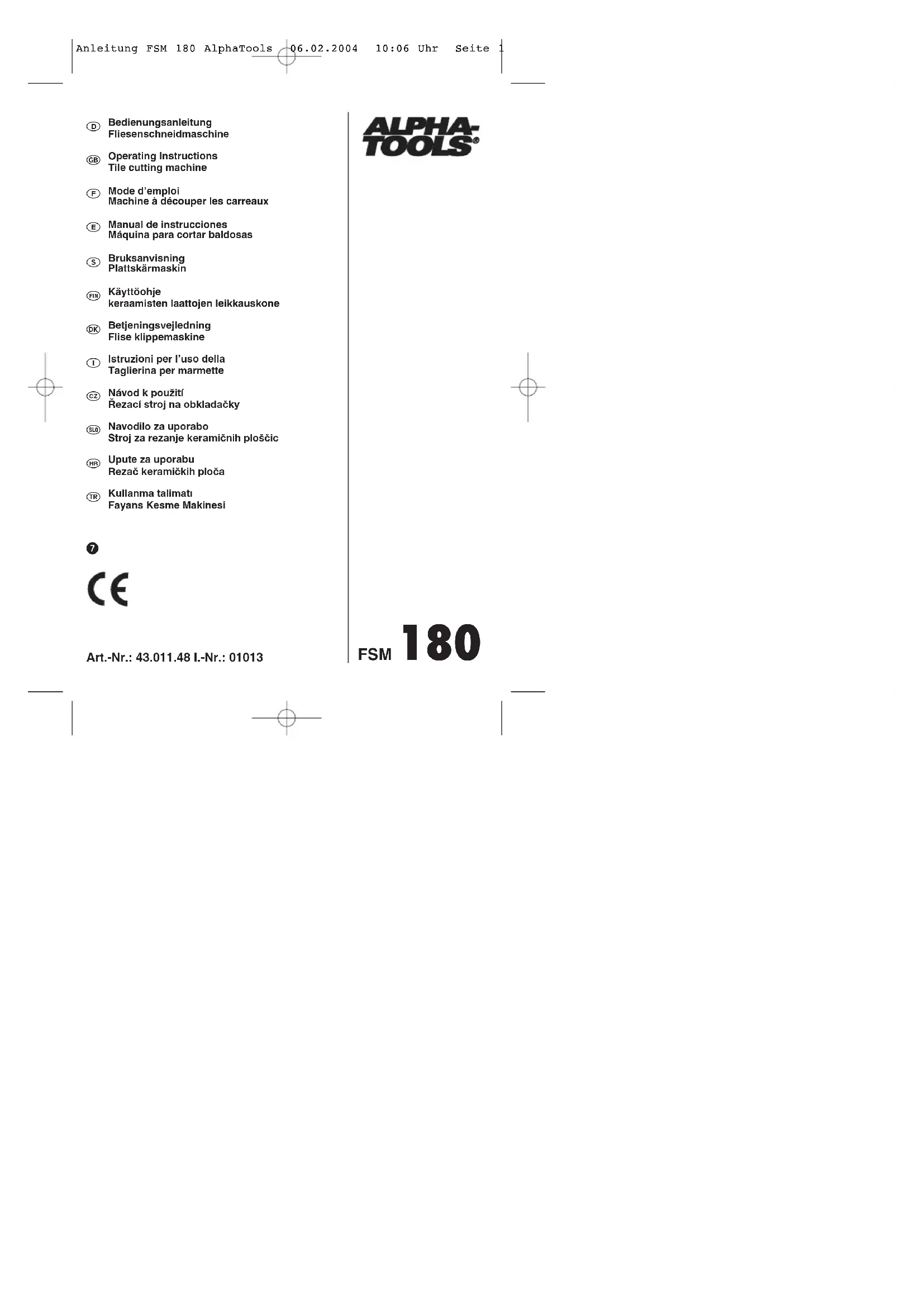

MODE D'EMPLOI FSM 180 Alpha Tools
1. Caractéristiques techniques:
Puissance du moteur 500 W S3 40% Vitesse de rotation du moteur 2800 min.
Moteur à courant alternatif 230 V ~ 50 Hz Classe d’isolation Classe B Type de protection IP 44 Hauteur de coupe 35 mm Tablette de coupe: Dimensions 395 mm x 385 mm Meule de tronnçonnage diamantée ø 178 x 25,4 x 2,2 mm Valeurs des émissions de bruit Le bruit de cette scie est mesuré confermément à DIN EN ISO 3744; 11/95, DIN EN ISO 11201: 1996-07 ISO 7960, Annexe A; 2/95. La bruit peut dépasser 85 db (A) sur le lieu de travail. Dans ce cas, des mesures d’insonorisation doivent êtres prises pour l’utilisateur (portez un protège-oreilles!). Service Marche à vide Niveau de pression acoustique LPA 79 dB (A) 58 dB (A) Niveau de puissance acoustique LWA 93 dB (A) 72 dB (A)
2. Notes importantes
Prière de lire attentivement le mode d’emploi et d’en suivre les instructions. Familiarisez-vous avec la machine, la bonne utilisation et les consignes de sécurité à l’aide de ce mode d’emploi. Attention! Pour des raisons de sécurité, il est interdit aux enfants et aux moins de 16 ans ainsi qu’aux personnes n’ayant pas pris connaissance de ce mode d’emploi, d’utiliser la machine à découper les carreaux.
3. Description de l’appareil
Machine portative à découper les carreaux pour petits et moyens carreaux Coupes avec meule de tronçonnage diamantée Coupes Jolly avec plan de travail basculant jusqu’à 45 degrés Refroidissement des meules avec eau Rail de butée et butée angulaire Cuve détachable servant de récipient d’eau de refroidissement (enlever comme suit: retirer la cuve jusqu’à la butée et ensuite soulever légèrement pour enlever la cuve)
4. Utilisation conforme aux fins
La machine à découper les carreaux peut être utilisée pour des travaux de découpage de petits et moyens carreaux (carrelage, céramique ou semblables) en fonction de la taille de la machine. Elle est particulièrement conçue pour le bricolage et l’artisanat. Le découpage de bois et de métal n’est pas permis. Utilisez la machine exclusivement pour le but pour lequel elle a été conçue. Toute autre utilisation n’est pas conforme aux fins. L’utilisateur/opérateur - et non le fabricant - est tenu responsable pour des dégâts et des blessures résultant d’une utilisation non conforme. Employez uniquement des meules de tronçonnage appropriées pour la machine. Il est interdit d’utiliser toutes sortes de lames de scie. Le respect des consignes de sécurité et des instructions de montage ainsi que des informations de service dans le mode d’emploi est également partie intégrale d’une utilisation conforme aux fins. Les personnes qui manient et entretiennent la machine, doivent se familiariser avec celle-ci et s’informer sur les risques éventuels. En outre, les règlements de prévoyance contre les accidents doivent être strictement respectés. D’autre part, il faut suivre les autres règles générales à l’égard de médecine du travail et de sécurité. Des transformations effectuées sur la machine excluent entièrement la responsabilité du fabricant pour des dégâts en résultant. En dépit d’une utilisation selon les règles, il n’est pas possible d’écarter complètement certains facteurs de risques restants. Dûes à la construction et à la conception de la machine, les problèmes suivants peuvent apparaître: Toucher la meule de tronçonnage diamantée dans la partie non couverte. Mettre la main dans la meule de tronçonnage diamantée fonctionnante. Ejection de la garniture diamantée défectueuse de la meule de tronçonnage. En cas de maniement mal approprié, rebond de pièces à travailler ou de leurs éléments. Baisse de l’ouïe dûe à la non-utilisation du protège-oreilles nécessaire.
5. Consignes de sécurité
Placer la machine sur une surface plane et antiglissante. La machine ne doit pas branler. S’assurer que la tension indiquée sur la plaque signalétique est identique à celle sur place. Brancher seulement maintenant. Mettre des lunettes de sécurité. Porter un casque anti-bruit. Porter des gants de protection. Ne plus utiliser de meules de tronçonnage diamantées fissurées. Les échanger. Il est interdit d’employer des meules de tronçonnage segmentées. Attention: La meule de tronçonnage continue à marcher après l’arrêt de la machine! Ne pas freiner la meule de tronçonnage diamantée en exercant une pression latérale. Attention: La meule de tronçonnage diamantée doit tourner dans le bain d’eau! Retirer la fiche de la prise de courant avant de remplacer la meule de tronçonnage. Utiliser uniquement des meules de tronçonnage diamantées appropriées. ø 150 - ø 178 mm, diamètre du trou: ø 25,4 mm, largeur: 2,2 mm. Attention: Respecter la largeur de l’angle de réglage! Le travail terminé, fermer le capot de protection. Ne jamais laisser la machine sans surveillance dans des locaux où se trouvent des enfants. Garder la machine hors de portée des enfants. Débrancher la machine avant de contrôler le système électrique du compartiment du moteur.
6. Instruction de montage:
Pour le montage de la machine, procéder comme suit: (voir le schéma, page 3)
1. Mettre l’angle de réglage (13) selon la coupe (A),
sans toutefois serrer les vis.
2. Montage de la meule de tronçonnage diamantée
selon la coupe (C) - insérer la bride (22) dans l’arbre moteur selon le schéma; - mettre la meule de tronçonnage diamantée (21) sur la bride (22) [observer le sens de rotation]; - mettre en place la contre-bride (20) et resserrer ensuite à l’aide de l’écrou (19).
3. Aligner l’angle de réglage (13) dans le même sens
que la meule de tronçonnage et visser.
4. Mettre le capot de protection (2) et serrer à l’aide
de la vis à oreilles (5) et de l’écrou (3).
5. Fixer le recouvrement latéral (18) à l’aide des vis à
6. Mettre en place le rail de butée (8) selon la coupe
7. Visser les vis tendeuses (37) selon la coupe (D) et
fixer la tablette dans l’inclinaison souhaitée.
7. Changement de la meule de
tronçonnage diamantée: Pour remplacer la meule usée, procéder comme suit: a) Retirer la fiche de la prise de courant. b) Enlever la cuve d’eau. c) Retirer le recouvrement latéral (18) en desserrant les deux vis à tôle (16). d) Dévisser l’écrou (19). e) Enlever la meule de tronçonnage diamantée usée et mettre la nouvelle meule sur la bride (22); emmancher la contre-bride (20) et serrer au moyen de l’écrou (19). f) Fixer de nouveau le recouvrement latéral (18) à l’aide des vis à tôle (16).
La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
