EyeM4 - Module de communication Sungrow - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations générales	Détails non disponibles

FOIRE AUX QUESTIONS - EyeM4 Sungrow

Comment installer le Sungrow EyeM4 ?

Pour installer le Sungrow EyeM4, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est placé dans un endroit bien ventilé et suivez les instructions pour le connecter à l'alimentation électrique.

Que faire si l'écran du Sungrow EyeM4 ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si l'écran ne s'allume toujours pas, essayez de redémarrer l'appareil en débranchant puis rebranchant l'alimentation.

Comment réinitialiser le Sungrow EyeM4 ?

Pour réinitialiser le Sungrow EyeM4, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran clignote. Cela rétablira les paramètres d'usine.

Comment mettre à jour le firmware du Sungrow EyeM4 ?

Connectez-vous à l'application ou au site web de Sungrow, et suivez les instructions pour télécharger et installer la dernière version du firmware sur votre appareil.

Que faire si le Sungrow EyeM4 ne se connecte pas à mon réseau Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct et que le réseau est opérationnel. Essayez de rapprocher l'appareil du routeur pour améliorer la connexion.

Quels sont les indicateurs de problèmes sur le Sungrow EyeM4 ?

Les indicateurs de problèmes peuvent inclure des lumières clignotantes ou des messages d'erreur affichés à l'écran. Consultez le manuel pour connaître la signification de chaque code d'erreur.

Comment contacter le support technique pour le Sungrow EyeM4 ?

Vous pouvez contacter le support technique de Sungrow via leur site officiel, où vous trouverez les coordonnées et les heures d'ouverture du service client.

Le Sungrow EyeM4 est-il étanche ?

Le Sungrow EyeM4 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Quelle est la durée de vie de la batterie du Sungrow EyeM4 ?

La durée de vie de la batterie peut varier en fonction de l'utilisation, mais en général, elle est conçue pour durer plusieurs années avec un usage normal.

Comment nettoyer le Sungrow EyeM4 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou de mouiller l'appareil.

MODE D'EMPLOI EyeM4 Sungrow

Cette section contient des informations de sécurité devant être respectées à tout moment pendant l'opération. Pour éviter toute blessure corporelle et tout dommage matériel, et pour garantir le fonctionnement à long terme du produit, lisez attentivement cette section et respectez toujours l'ensemble des informations de sécurité. Toute violation peut entraîner la mort, des blessures corporelles ou des dommages matériels, et l'annulation de la garantie.

Le contenu peut être périodiquement mis à jour ou révisé en raison du développement constant du produit. Les informations contenues dans ce guide sont soumises à des modifications sans préavis. Ce guide ne doit en aucun cas se substituer au manuel d'utilisation ou aux notes connexes du produit.

Le produit a été conçu et testé conformément aux normes de sécurité internationales. Lisez attentivement toutes les instructions de sécurité avant d'effectuer tout travail et respectez-les lorsque vous travaillez sur ou avec l'onduleur. Toute opération ou tout travail incorrect peut causer :

• des blessures/la mort de l'opérateur ou d'une autre personne ;
• des dommages sur l'onduleur et d'autres propriétés.

DANGER

Danger de mort par électrocution en raison d'une tension présente.

• N'ouvrez jamais le boîtier. Toute ouverture non autorisée annulera la garantie et, dans la plupart des cas, entraînera la résiliation de la licence d'exploitation de l'unité.
• Lorsque le couvercle du boîtier est retiré, vous pouvez entrer en contact avec les composants sous tension, ce qui peut entraîner la mort ou de graves blessures par électrocution.

AVERTISSEMENT

• L'utilisation d'un produit endommagé peut engendrer des situations dangereuses pouvant entraîner la mort ou des blessures graves par électrocution.
- Le personnel opérationnel doit porter un équipement de protection individuelle approprié (EPI) à tout moment.
- Ne faites fonctionner le produit que si son état de fonctionnement est techniquement irréprochable et qu'il est sécurisé.

ATTENTION

Risque de brûlure par les composants chauds !

- Lorsque le produit fonctionne, sa surface peut porter des tensions élevées ou devenir très chaude. Ne le touchez pas, sinon vous risquez de vous brûler ou de vous électrocuter.

Dommages dus aux rayonnements électromagnétiques

- Ce produit émet des rayonnements électromagnétiques pendant son fonctionnement, ce qui peut interférer avec le fonctionnement d'autres appareils et dispositifs implantés dans l'organisme (par exemple, des stimulateurs cardiaques).

- Respectez les distances de sécurité pour éviter une exposition prolongée.

AVIS

- Avant l'installation, veuillez vérifier que le contenu de l'emballage est intact et complet en le comparant à la liste de conditionnement.

- Toutes les opérations doivent être uniquement réalisées par du personnel qualifié, qui doit avoir été formé au préalable à l'installation et la mise en service du système électrique, ainsi qu'à la gestion des risques, et qui connaît le manuel ainsi que les réglementations et les directives locales.

- N'installez pas le produit dans un environnement contenant des produits inflammables, des explosifs ou de la fumée.

• N'installez pas le produit dans un endroit où se trouvent des produits corrosifs tels que des gaz corrosifs et des solvants organiques, etc.

- N'installez pas le produit dans un environnement contaminé par des produits chimiques tels que les halogènes et les sulfures.

- Veillez à ranger le produit dans un endroit propre et sec pour le protéger de la poussière et de la vapeur d'eau.

- Contactez SUNGROW ou le distributeur en cas de composants endommagés ou absents.

- S'il n'est pas immédiatement mis en service, conservez-le dans son emballage, au sec, hors de portée des enfants ou des animaux, à l'écart du feu ou des environnements corrosifs.

- Inspectez régulièrement l'appareil pour déceler tout dommage, gardez-le à l'abri de la poussière et nettoyez-le avec un chiffon sec. Mettez à jour le micrologiciel, si nécessaire.

• Pour toute réparation, contactez le service agréé afin d'éviter d'annuler la garantie. Les réparations non autorisées peuvent annuler la garantie et endommager l'appareil.

- Ce produit est conforme aux normes et réglementations de sécurité en vigueur, garantissant qu'il est dépourvu de petites pièces détachables pouvant présenter un risque d'étouffement pour les enfants ou les animaux. De plus, il est fabriqué sans substances nocives, ce qui assure le bien-être des enfants et des animaux. Cet appareil n'est pas un jouet. Pour éviter tout dommage ou dommage potentiel, les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil ou ne s'approchent pas trop de celui-ci.

Fabricant :

Pour l'UE uniquement

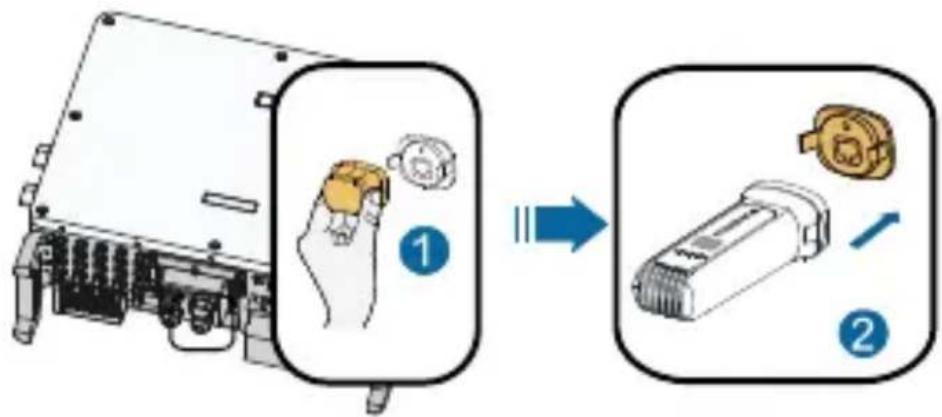

Étape 1: Sortez le module de communication sans fil de son emballage, puis retirez le couvercle étanche ou le bloc étanche de l'onduleur.

Étape 2: Insérez le module dans le port de communication (COM) situé sur la partie inférieure de l'onduleur jusqu'à ce qu'il s'enclenche en émettant un « clic » audible. Si le module est toujours desserré, débranchez-le du port de communication et vérifiez si le port est endommagé. Si tel est le cas, contactez le fournisseur. Dans le cas contraire, recommencez l'étape 2.

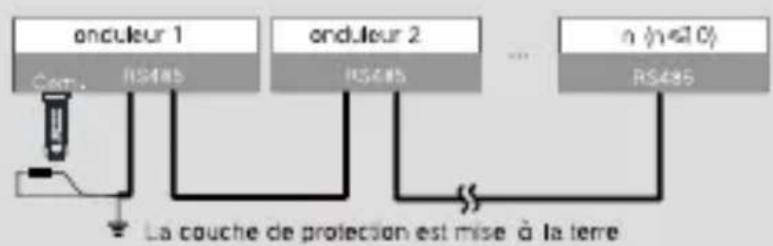

Étape 3: Pour collecter des informations sur un plus grand nombre d'onduleurs, utilisez des câbles de communication RS485 pour connecter les onduleurs en guirlande. Vous pouvez vous reporter au chapitre correspondant dans le manuel d'utilisation de l'onduleur.

Plusieurs onduleurs en guirlande

Étape 4: Si l'onduleur est sous tension, la connexion de communication sera automatiquement établie une fois le module connecté à l'onduleur.

- Appuyez sur les boucles situées sur les deux côtés du module lors du branchement/débranchement de celui-ci. Nous vous déconseillons de brancher/débrancher fréquemment l'unité.

- Le module peut être branché et débranché sans éteindre l'onduleur.

- Si le module de communication sans fil doit être remplacé en cours de fonctionnement, remplacez-le et effectuez les réglages correspondants sur l'application iSolarCloud (reportez-vous au manuel d'utilisation de l'application iSolarCloud).

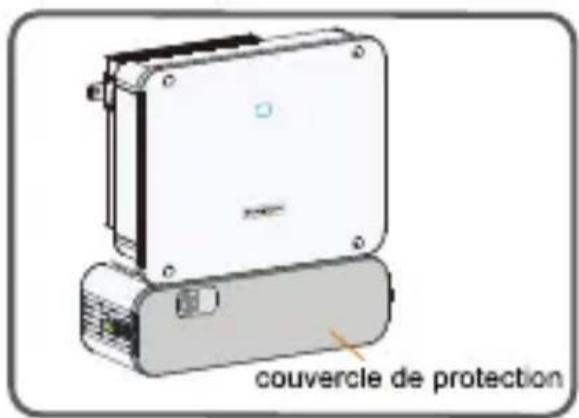

couvercle de protection

Si un couvercle de protection est installé au bas de l'onduleur, il peut provoquer l'atténuation de signaux de communication sans fil, raccourcissant ainsi la distance de communication du module de communication.

2 Insertion et retrait de la carte SIM

Identifiez la version du module de communication en fonction des indicateurs (reportez-vous à la section 3 de ce guide). S'il n'y a pas d'indicateur "4G" (version EyeM4C), ignorez l'opération d'insertion / retrait de la carte SIM.

Type de carte SIM : Carte Micro SIM standard

Insertion : Identifiez le sens d'insertion en utilisant l'étiquette figurant dans le coin inférieur gauche de la fente pour carte, insérez la carte SIM dans la fente, puis poussez la carte avec le doigt ou un tournevis à tête plate (3*75 mm) jusqu'à ce qu'un « clic » soit émis.

Retrait : Poussez la carte SIM vers le bas avec votre doigt ou avec un tournevis à tête plate (3*75 mm) jusqu'à ce que vous entendiez un « clic », la carte SIM s'éjecte ensuite.

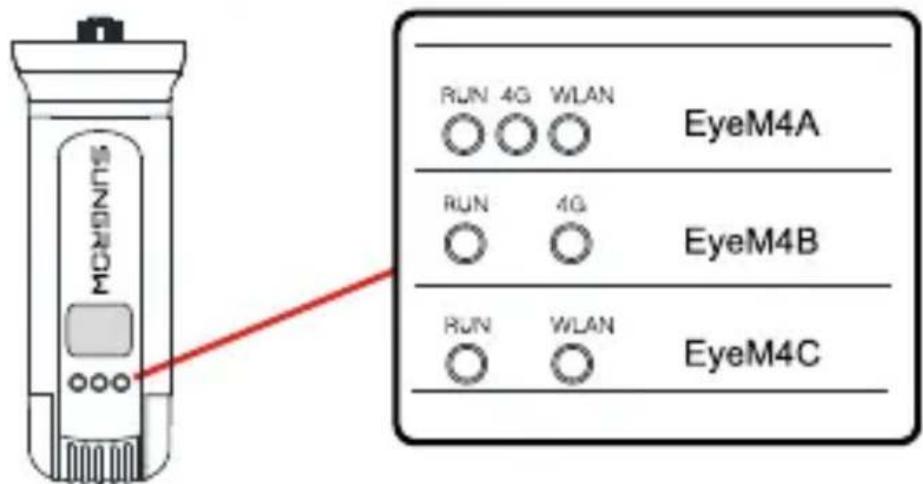

3 État des voyants LED

MOUNTS RUN 4G WLAN EyeM4A RUN 4G EyeM4B RUN WLAN EyeM4C

LED	Description	Couleur	Description des différents états
En cours de fonctionnement (RUN)	Indique si le matériel et le logiciel du module fonctionnent normalement	Clignote (vert)	Fonctionnement normal
		Clignote (rouge)	Erreur de l'onduleur
		Éteint	Module éteint
Voyant de communication 4G (4G)	Indique l'état de la communication entre le module et la station de base	Allumé	Connecté à la station de base
		Éteint	Non connecté à la station de base
		Clignotant	Transfert de données en cours
Voyant de communication Wi-Fi (WLAN)	Indique l'état de la communication entre le module et le routeur	Allumé	Connecté au routeur
		Éteint	Non connecté au routeur
		Clignotant	Transfert de données en cours

Déclaration UE de conformité

dans le cadre des directives de l'UE

• Limitation de l'utilisation de certaines substances dangereuses 2011/65/UE et 2015/863/EU (RoHS)
  • La directive sur les équipements radioélectriques 2014/53/UE (RED)

SUNGROW confirme par la présente que les produits décrits dans ce document sont conformes aux exigences fondamentales et aux autres dispositions pertinentes des directives susmentionnées. Pour consulter l'intégralité de la déclaration UE de conformité, rendez-vous sur support.sungrowpower.com.

Technologie radio
WLAN 802.11b/g/n20/n40

Spectre radioélectrique	802.11b/g/n20	2412 MHz ~ 2472 MHz
	802.11n40	2422 MHz ~ 2462 MHz
Puissance de transmission maximale		≤ 20 dBm

Les paramètres techniques indiqués ci-dessus s'appliquent uniquement aux pays de l'UE.

4 Application iSolarCloud

Une fois que le module fonctionne normalement, vous devez utiliser l'application iSloarCloud pour définir les paramètres Wi-Fi et accéder à la nouvelle centrale. La méthode d'acquisition de l'application et le fonctionnement de celle-ci dont décrits ci-dessous.

4.1 Méthodes d'acquisition

Méthode 1

Téléchargez l'application iSolarCloud à partir de Google Play Store (Android) ou l'APP Store (iOS).

Méthode 2

Scannez le code QR suivant pour télécharger et installer l'application souhaitée.

4.2 Instructions de fonctionnement

Visitez le site Web http://support.sungrowpower.com ou scannez le code QR approprié pour vous connecter à la plateforme de documentation produit de Sungrow et afficher les instructions détaillées

France - Français 阳光电源 SUNGROW Appuyez longuement sur le co de QR pour téléchaiger iSolar Cloud App Clicquer pour afficher les instructions de fonctionnement de l'application. Visual Basic Guide to 1 English Product Manual SolarCloud App User Matu Télécharger el «versus» Télécharger documentUseManual English Télécharger Version:Ver20230731 Dérivière mise à jour 20230731 Clicquer pour afficher les instructions de fonctionnement de l'application.
